AG506AC - Daráló Vonroc - Ingyenes használati útmutató

Terméktípus	Daráló (sarokcsiszoló)
Márka	Vonroc
Modell	AG506AC
Tápellátás feszültsége	220-240 V~, 50/60 Hz
Felvett teljesítmény	2600 W
Üresjárati fordulatszám	6500 ford/perc
Tárcsa átmérő	230 mm
Tárcsa furatátmérő	22,2 mm
Tengely menet	M14
Súly	6,7 kg
Védettségi osztály	II (kettős szigetelés)
Hangnyomásszint (LpA)	96,1 dB(A), K=3 dB(A)
Hangteljesítményszint (LwA)	107,1 dB(A), K=3 dB(A)
Rezgés (finomcsiszolás)	7,86 m/s², K=1,5 m/s²
Fő funkciók	Csiszolás, sorjázás, vágás (speciális védőburkolattal, amely nem tartozék)
Tartozékok	Oldalsó fogantyú, imbuszkulcs, perem, rögzítőanya, kulcs
Karbantartás	Puha ruhával tisztítsa, ne használjon agresszív oldószereket
Biztonság	Védőszemüveg, hallásvédelem és kesztyű viselése kötelező; karbantartás előtt húzza ki a dugaszt
Alkatrészek és javíthatóság	Szénkefék a fedél alatt hozzáférhetők; pótalkatrészek VONROC-tól
Garancia	Jogi, gyártási és anyaghibákra
Rendeltetésszerű használat	Kő, beton és acél száraz csiszolása; nem alkalmas építkezéseken
Megsemmisítés	Ne dobja a háztartási hulladékba; újrahasznosítás a WEEE irányelv szerint

Gyakran ismételt kérdések - AG506AC Vonroc

Hogyan kell felszerelni a védőburkolatot?

Helyezze a gépet egy asztalra, a tengelyével felfelé. Helyezze a védőburkolatot a fejre, igazítva a hornyokat. Forgassa el a burkolatot az óramutató járásával ellentétes irányba, és rögzítse a belső hatlapú csavarral az imbuszkulcs segítségével. Soha ne használja a gépet védőburkolat nélkül.

Hogyan kell cserélni a csiszolótárcsát?

Húzza ki a készüléket. Helyezze a gépet egy asztalra, a burkolattal felfelé. Tartsa lenyomva a tengelyrögzítő gombot. Lazítsa meg a rögzítőanyát a kulccsal, távolítsa el a használt tárcsát. Szerelje fel a peremet, helyezze be az új tárcsát, szorosan húzza meg az anyát. Csak jó állapotú és megfelelő tárcsákat használjon.

Milyen típusú tárcsát használjak?

Használjon 230 mm átmérőjű, 22,2 mm furatátmérőjű, M14 menetes csiszolótárcsákat. Vágáshoz speciális védőburkolat (nem tartozék) szükséges. Tartsa be a megadott maximális fordulatszámot.

Mekkora ennek a darálónak a teljesítménye?

A Vonroc AG506AC daráló felvett teljesítménye 2600 W 220-240 V feszültség mellett. Üresjárati fordulatszáma 6500 ford/perc a hatékony munkavégzés érdekében.

Alkalmas vágásra?

Igen, de csak speciális zárt védőburkolattal (nem tartozék). Kövesse a biztonsági utasításokat a visszarúgás elkerülése érdekében, és ne alkalmazzon túlzott nyomást.

Hogyan kell tisztítani a készüléket?

Tisztítás előtt húzza ki a dugaszt. Használjon puha ruhát, lehetőleg minden használat után. Makacs foltok esetén enyhén nedvesítse meg szappanos vízzel. Ne használjon benzint, alkoholt, ammóniát vagy más agresszív oldószereket.

Milyen biztonsági óvintézkedések elengedhetetlenek?

Viseljen védőszemüveget, hallásvédőt és kesztyűt. Tartsa távol a bámészkodókat. Húzza ki a dugaszt bármilyen beállítás vagy karbantartás előtt. Mindig használja a védőburkolatot, és ellenőrizze, hogy nincsenek-e sérülések.

Mit tegyek, ha a tárcsa elakad?

Azonnal engedje el a kapcsolót. Ne próbálja meg eltávolítani a forgó tárcsát. Várja meg a teljes megállást, majd húzza ki és ellenőrizze. Azonosítsa az okot (beszorulás, túlzott nyomás), és javítsa ki az újraindítás előtt.

Hogyan kell cserélni a szénkeféket?

A szénkefék a megfelelő fedél alatt érhetők el (4-es jelölés a rajzon). Húzza ki a készüléket, távolítsa el a fedelet, cserélje ki a kopott keféket eredeti alkatrészekre. Szükség esetén hívjon szakképzett szerelőt.

Mennyi a garancia időtartama?

A termékre a vásárlás napjától számított törvényes időtartamig garanciát vállalunk az alkatrész- és munkahibákra. Meghibásodás esetén közvetlenül a VONROC-hoz forduljon. A garancia nem terjed ki a normál kopásra, a helytelen használatra vagy a nem engedélyezett javításokra.

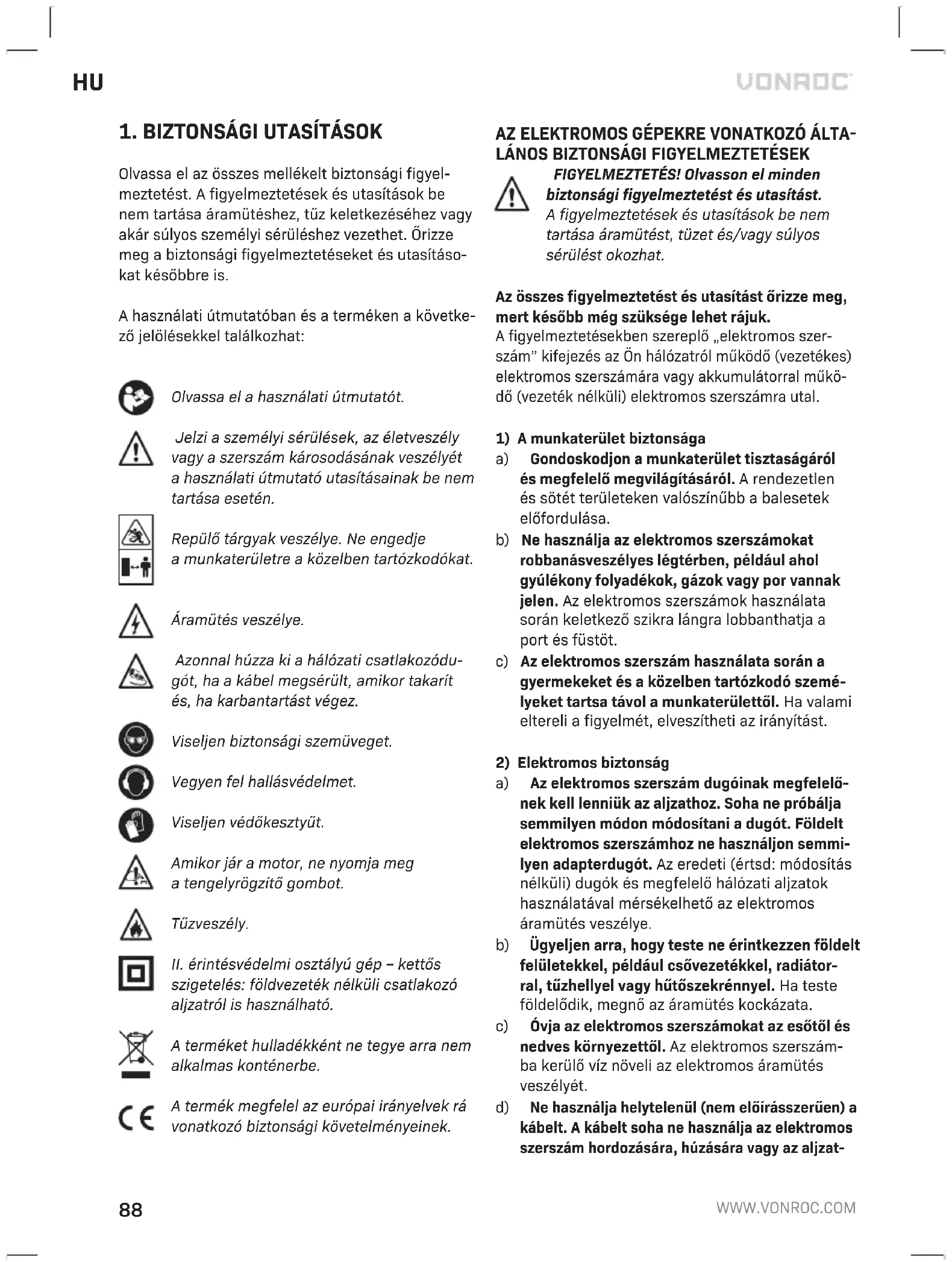

HASZNÁLATI ÚTMUTATÓ AG506AC Vonroc

HU Eredeti használati utasítás fordítása 88

Olvassa el az összes mellékelt biztonsági figyelmeztetést. A figyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Órizze meg a biztonsági figyelmeztetéseket és utasításokat későbbre is.

A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:

Olvassa el a használati útmutatót.

Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét a használati útmutató utasításainak be nem tartása esetén.

Repülő tárgyak veszélye. Ne engedje a munkaterületre a közelben tartózkodókat.

Áramütés veszélye.

Azonnal húzza ki a hálózati csatlakozódu- gót, ha a kábel megsérült, amikor takarít és, ha karbantartást végez.

Viseljen biztonsági szemüveget.

Vegyen fel hallásvédelmet.

Viseljen védőkesztyűt.

Amikor jár a motor, ne nyomja meg a tengelyrögzítő gombot.

Tüzveszély.

II. érintésvédelmi osztályú gép – kettős szigetelés: földvezeték nélküli csatlakozó aljzatról is használható.

A terméket hulladékként ne tegye arra nem alkalmas konténerbe.

A termék megfelel az európai irányelvek rá vonatkozó biztonsági követelményeinek.

AZ ELEKTROMOS GÉPEKRE VONATKOZÓ ÁLTA- LÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

FIGYELMEZTETÉS! Olvasson el minden biztonsági figyelmeztetést és utasítást. A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

Az összes figyelmeztetést és utasítást őrizze meg, mert később még szüksége lehet rájuk.

A figyelmeztetésekben szereplő „elektromos szerszám” kifejezés az Ön hálózatról működő (vezetékes) elektromos szerszámára vagy akkumulátorral működő (vezeték nélküli) elektromos szerszámra utal.

1) A munkaterület biztonsága

a) Gondoskodjon a munkaterület tisztaságáról és megfelelő megvilágításáról. A rendezetlen és sötét területeken valószínűbb a balesetek előfordulása.
b) Ne használja az elektromos szerszámokat robbanásveszélyes légtérben, például ahol gyúlékony folyadékok, gázok vagy por vannak jelen. Az elektromos szerszámok használata során keletkező szikra lángra lobbanthatja a port és füstöt.
c) Az elektromos szerszám használata során a gyermekeket és a közelben tartózkodó személyeket tartsa távol a munkaterülettől. Ha valami eltereli a figyelmét, elveszítheti az irányítást.

2) Elektromos biztonság

a) Az elektromos szerszám dugóinak megfelelőnek kell lenniük az aljzathoz. Soha ne próbálja semmilyen módon módosítani a dugót. Földelt elektromos szerszámhoz ne használjon semmilyen adapterdugót. Az eredeti (értsd: módosítás nélküli) dugók és megfelelő hálózati aljzatok használatával mérsékelhető az elektromos áramütés veszélye.
b) Ügyeljen arra, hogy teste ne érintkezzen földelt felületekkel, például csővezetékkel, radiátorral, tűzhellyel vagy hűtőszekrénnyel. Ha teste födelődik, megnő az áramütés kockázata.
c) Óvja az elektromos szerszámokat az esőtől és nedves környezettől. Az elektromos szerszámba kerülő víz növeli az elektromos áramütés veszélyét.
d) Ne használja helytelenül (nem előírásszerűen) a kábelt. A kábelt soha ne használja az elektromos szerszám hordozására, húzására vagy az aljzat-

ból történő kihúzására. A kábelt tartsa távol hőforrásoktól, olajtól, hegyes élektöl és mozgó alkatrészektöl. A sérült vagy megtekeredett kábelek növelik az elektromos áramütés veszélyét.

e) Az elektromos szerszám kültéri használata esetén kültéri használatra alkalmas hosszabbító kábelt használjon. A kültéri használatra alkalmas kábel használatával mérsékelhető az elektromos áramütés veszélye.
f) Ha az elektromos szerszámot minden képpen nedves környezetben kell használni, akkor használjon áramvédő kapcsolóval (RCD) ellátott tápforrást. Az áramvédő kapcsolóval ellátott tápforrás használatával mérsékelhető az elektromos áramütés veszélye.
3) Személyi biztonság
a) Az elektromos szerszám használata során maradjon éber, koncentráljon az éppen végzett müveletre és használja a józan ítélőképességét. Ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll, ne használjon elektromos szerszámot. Az elektromos szerszámok használata közben egyetlen pillanatnyi figyelmetlenség is súlyos személyi sérülést okozhat.
b) Használjon egyéni védőfelszerelést. Mindig viseljen szemvédő felszerelést. A megfelelő körülményekhez való védőeszközökkel (például pormaszkkal, csúszásgátló biztonsági cipővel, munkavédelmi sisakkal vagy hallásvédő eszközzel) csökkenthető a személyi sérülések kockázata.
c) Gondoskodjon a gép véletlen elindulásának a megelőzéséről. A szerszám tápforráshoz és/ vagy akkumulátorcsomaghoz történő csatlakoztatása, kézbevétele vagy hordozása előtt győződjön meg róla, hogy a kapcsoló OFF (kikapcs.) állásban van. Ha úgy hordozza az elektromos szerszámot, hogy az ujja a kapcsolón van, vagy úgy helyezi feszültség alá, hogy a kapcsolója ON (bekapcs.) helyzetben van, ez növeli a balesetek kockázatát.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a csavarkulcsokat vagy beállító kulcsokat. Az elektromos szerszám forgó alkatrészein felejtett csavarkulcs vagy beállító kulcs személyi sérülést okozhat.
e) Ne próbáljon túlnyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal, egyensúlyát megtartva álljon a talajon. Így könnyebben tudja irányítani az elektromos szerszámot a váratlan helyzetekben.

f) Viseljen megfelelő öltözetet. Ne viseljen laza ruhát vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A mozgó alkatrészek behúzhatják a ruhákat, az ékszereket és a hosszú hajat.
g) Ha a szerszámhoz porelszívó és porgyűjtő eszközt is lehet csatlakoztatni, akkor gondoskodjon ezek csatlakoztatásáról és megfelelő használatáról. A porgyűjtő rendszerek használatával csökkenthetők a porral kapcsolatos veszélyek.
h) Ne engedje, hogy a szerszámok gyakori használata során szerzett tapasztalatai túlzott biztonságérzetet keltsenek Önben, és amiatt elhanyagolja a biztonsági alapelveket. Gondatlan cselekvés már a másodperc töredéke alatt is súlyos sérülést okozhat.
4) Az elektromos szerszám használata és ápolása
a) Az elektromos szerszámot tilos túlzott erőkifejtéssel használni. Az alkalmazási célnak megfelelő elektromos szerszámot használjon. A megfelelő elektromos szerszám jobban, biztonságosabban végzi a munkát azon a fordulatszámon, amire azt tervezték.
b) Ne használja az elektromos szerszámot, ha az nem kapcsolható be/ki a főkapcsolóval. Bármely elektromos szerszám veszélyes lehet, amit a kapcsolóval nem lehet irányítani, ezért az ilyen elektromos szerszámot meg kell javíttatni.
c) Válassza le a dugót a tápforrásról és/vagy az akkumulátorcsomagot az elektromos szerszámról, mielőtt bármilyen módosítást végez, tartozékot cserél vagy eltárolja az elektromos szerszámot. Ezekkel a megelőző biztonsági intézkedésekkel csökkenthető az elektromos szerszám véletlen elindulásának a kockázata.
d) A használaton kívüli elektromos szerszámot olyan helyen tárolja, ahol gyermekek nem férhetnek hozzá; ne engedje, hogy olyan személyek használják, akik az elektromos szerszámot és ezeket az utasításokat nem ismerik. Az elektromos szerszám rendkívül veszélyes lehet szakképzetlen felhasználók kezeiben.
e) Tartsa karban az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek nem állítódtak-e el vagy nem szorulnak-e, nincsenek-e a szerszámon törött alkatrészek, és nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják a szerszám működését. Ha az elektromos szerszám sérült, használat előtt javíttassa meg. A hanyagul karbantartott elektromos szerszámok sok balesetet okoznak.

f) Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszámok beszorulásának kisebb a valószínűsége, ráadásul könnyebben irányíthatók.
g) Az elektromos szerszámot, tartozékokat és szerszámszárakat stb. a használati útmutató-nak megfelelően használja, a munkakörülmények és az elvégzendő feladat figyelembevé-telével. Ha az elektromos gépet a rendeltetési céljától eltérően használják, az veszélyhelyzetet teremthet.
h) Tartsa a fogantyúkat és egyéb markolási felületeket szárazon, tisztán, olajtól és zsírtól mentesen. Váratlan helyzetekben a csúszós fogantyúk és egyéb markolási felületek akadályozzák a szerszám biztonságos kezelését és irányítását.
5) Szerviz
a) Az elektromos szerszámot képzett javító szakemberrel javíttassa, csakis az eredetivel azonos pótalkatrészeket használjon fel. Ez szavatolja, hogy az elektromos szerszám továbbra is biztonságos maradjon.

KÖSZÖRÜLÉSI VAGY DARABOLÓ KÖSZÖRÜLÉSI MÜVELETEKRE VONATKOZÓ, ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

a) Ez az elektromos gép rendeltetése szerint köszörülésre szolgál. Olvassa át az elektromos szerszámhoz mellékelt összes biztonságtechnikai tudnivalót, szemléltető ábrát és műszaki adatot. Az alábbiakban felsorolt utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérülést okozhat.
b) Ez az elektromos szerszám nem ajánlott csiszolásra, drótkefézésre, polírozásra. A gépnek a rendeltetésétől eltérő célra történő használata veszélyhelyzetet teremthet, akár személyi sérülést is okozhat.
c) Csak kifejezetten a termékhez készült vagy a gyártó által ajánlott tartozékokat használjon. Attól, hogy valamely tartozék felhelyezhető az elektromos szerszámra, még nem jelenti, hogy biztonságos is a használata.
d) A tartozék névleges fordulatszáma legalább akkora legyen, mint az elektromos szerszámon megadott legnagyobb fordulatszám. A névleges fordulatszámuknál nagyobb sebességgel meghajtott tartozékok könnyen eltörnek, darabjaik szétrepülnek.

e) Csak olyan tartozékot szabad használni, amelynek külső átmérője és vastagsága az elektromos szerszám terhelhetőségi értékein belül van. A nem megfelelően méretezett tartozékokat nem lehet kellőképpen felügyelni és irányítani.
f) A menetes rögzítésű tartozékoknak méretben illeszkednie kell a csiszoló tengelymenetére. Karimás rögzítésű tartozékok esetében a tartozék furatának illeszkednie kell a rögzített karima átmérőjéhez. Az elektromos szerszám rögzítőszerelékéhez nem illő tartozékok ki-egyensúlyozatlanul fognak működni és túlzottan fognak vibrálni, ezzel akár a szerszám feletti irányítás elvesztését is eredményezhetik.
g) Sérült tartozékot ne használjon. Használat előtt mindig vizsgálja meg a tartozékot, például hogy a köszörűkorongon nincs-e hasadás vagy repedés, az alapalátéten nincs-e nyoma repedésnek, törésnek vagy erős kopásnak, vagy hogy a drótkefe drótszálai nincsenek-e kilazulva vagy eltörve. Ha a gép vagy valamelyik tartozéka leesett, ellenőrizze, hogy nem sérült-e meg, vagy szereljen fel másik, ép tartozékot. A tartozék vizsgálatát és felszerelését követően győződjön meg hogy sem Ön, sem más nincs a forgó tartozék síkjában és járassa a gépet egy percen keresztül a legnagyobb üresjárati sebességen. Ha a tartozék sérült, ennyi idő alatt rendszerint széttörik.
h) Viseljen személyi védőfelszerelést. Az adott munkától függően arcvédő pajzso, biztonsági szemüveget vagy védőszemüveget használjon. Szükség esetén porvédő álarcot, hallásvédő eszközt, kesztyűt, valamint a kisebb csiszolóanyag-darabkák és munkadarab-forgácsok kivédésére alkalmas védőkötényt is viseljen. A szemvédő eszköznek képesnek kell lennie megvédeni a szemet a különböző műveleteknél keletkező repülő törmeléktől. A pormaszknak vagy légzőkészüléknek ki kell szürnie a munka közben keletkező részecskéket. Az erős zaj hosszabb idő alatt halláskárosodást okozhat.
i) Gondoskodjon arról, hogy a munkavégzésben nem érintett személyek biztonságos távolságban maradjanak a munkaterülettől. A munkaterületen mindenkinek személyi védőfelszerelést kell hordania. A munkadarabról vagy az esetlegesen törött tartozékról kirepülő forgács a közvetlen munkaterületen túl is sérülést okozhat.

j) Az elektromos szerszámot mindig csak a szigetelő markolatnál fogja, ha fennáll az esély, hogy a vágótárcsa rejtett vezetékbe vagy a szerszám saját vezetékébe ütközhet. Ha a vágószerszám feszültség alatt levő vezetékhez ér, a szerszám fém részei feszültség alá kerülnek, és a kezelőt áramütés érheti.
k) A kábel mindig legyen távol a forgó tartozéktól. Ha ugyanis elveszíti uralmát a gép felett, akkor előfordulhat, hogy a forgó tartozék elvágja vagy behúzza a kábelt, amely aztán a kezét vagy karját is a forgó tartozékhoz rántja.
I) Tilos az elektromos szerszámot letenni, amíg a tartozék forgása teljesen le nem állt. Megtörténhet, hogy a forgó tartozék belemar a felületbe, és kirántja az elektromos szerszámot a kezéből.
m) Ne járassa a gépet, miközben az oldalánál lógatva egyik helyről a másikra viszi. A forgó tartozék a ruhát véletlenül elkapva a testébe ütközhet.
n) Rendszeresen tisztítsa meg az elektromos szerszámon a szellőzőnyilásokat. A motor ventilátor ugyanis beszívja a port a házba, a sok összegyült fémpor pedig villamosság szempontjából veszélyes helyzetet teremthet.
o) Ne használja az elektromos szerszámot tűzveszélyes anyagok közelében. A szikrák tüzet okozhatnak.
p) Hűtőfolyadékot igénylő tartozékokat ne használjon. A víz vagy más hűtőfolyadék használata áramütést okozhat.

Visszarúgás és hozzá kapcsolódó figyelmeztetések

A visszarúgás a gép hirtelen reakciója a forgó csiszolókorong, alapalátét, kefe vagy egyéb tartozék megszorulására. A megszorulás hatására a forgó tartozék hirtelen elakad, a kezelő uralma alól kiszabadult gép pedig a tartozéknak a befeszülési ponton fennálló forgásirányával ellentétes irányba löködik. Amikor például a köszörűkorong elakad vagy megszorul a munkadarabban, megtörténhet, hogy a korongnak a megszorulási ponton belépő pereme beleváj a munkadarab felületébe, amitől a korong kicsúszik vagy visszarúg. A tárcsa a kezelő irányába vagy ellentétes irányba is löködhet, attól függően, hogy éppen milyen irányban mozog a korong az elakadási ponton. A csiszolótárcsa ilyen helyzetben könnyen el is törhet. A visszarúgás minden esetben a villamos kéziszerszám rossz használatának, a nem megfelelő munkamódszernek vagy körülménynek a következménye, az alább felsorolt megfelelő óvintézkedésekkel elkerülhető.

a) Markolja meg erősen az elektromos szerszá-mot, és tartsa úgy a karját, illetve úgy álljon az elektromos szerszám mellett, hogy ellen tudjon állni a visszarúgás erejének. Ha van, mindig használja a segédfogantyút, segít legyőzni a visszarúgás erejét és a beindításkor keletkező torziós nyomatékot. A kezelő a torziós nyomatékot, a visszarúgás erejét megfelelő óvintézkedése-kkel képes kontrollálni.
b) Ne tegye kezét a forgó tartozék közelébe. A tartozék visszarúghat a kéz felé.
c) Soha ne álljon arra a helyre, amely felé visszarúgás esetén a gép mozogna. Visszarúgáskor a szerszám mindig az ellenkező irányba lendül, mint amilyen irányú a korong mozgása az elakadási ponton.
d) Legyen különösen óvatos a sarkoknál, éles peremeknél stb. Akadályozza meg, hogy a tartozék ide-oda ugráljon vagy befeszüljön. A sarkok, éles peremek vagy a gép ugrálása miatt a forgó tartozék könnyen megszorul, amitől a gépkezelő elveszítheti uralmát a gép felett vagy a gép visszarúghat.
e) Tilos a gépre fűrészláncos fafaragó kést vagy fogazott fűrészlapot erősíteni. Ilyen szerszámok gyakran váltanak ki visszarúgást vagy a gép feletti uralom elvesztését.

KÖSZÖRÜLÉSI ÉS DARABOLÓ KÖSZÖRÜLÉSI MÜVELETEKRE VONATKOZÓ, SPECIÁLIS BIZTONSÁGI FIGYELMEZTETÉSEK

a) Mindig az elektromos szerszámához ajánlott korongfajtákat és kifejezetten a kiválasztott korongfajtához előírt védőburkolatot használja. Az elektromos szerszám rendeltetésének nem megfelelő korongokkal szemben nem lehet kellő védelmet nyújtani, ezért az ilyen korongok használata nem biztonságos.
b) A középen süllyesztett korongok csiszolófelületét a védőburkolat élének síkja alá kell szerelni. A nem jól felszerelt, a védőburkolat él síkján túlnyúló korong nem kaphat kellő védelmet.
c) A védőburkolatot szilárdan kell felerősíteni az elektromos szerszámra, és szerelési helyzetét úgy kell beállítani, hogy a lehető legnagyobb védelmet nyújtsa, vagyis a korong lehető legkisebb része maradjon fedetlen. A védőburkolat védi a gépkezelőt a törött korong szétrepülő

darabkáitól és attól, hogy véletlenül hozzáérjen a koronghoz, valamint a ruha meggyulladását okozó szikráktól.

d) A korongokat kizárólag az ajánlott rendeltetési célra szabad használni. Tilos például köszörülni a daraboló köszörűkorong oldalával. A daraboló köszörűkorong kerületi csiszolásra, köszörülésre szolgál, a korongra oldalirányban ható erőktől viszont darabokra törhet.
e) Mindig a kiválasztott korongnak megfelelő méretű és alakú, ép illesztőperemekkel dolgozzon. A megfelelő illesztőperemek megtámasztják a korongot, és ezáltal csökkentik a korongtörés esélyét. A daraboló köszörűkorongokhoz alkalmas illesztőperemek eltérhetnek a csiszolóvagy köszörűkorongokhoz alkalmas illesztőperemektől.
f) Ne használjon nagyobb méretű gépeken lekoptatott korongokat. A nagyobb méretű gépekre való korong nem alkalmas kisebb méretű, nagyobb sebességű géphez, szétrepedhet.

DARABOLÓ KÖSZÖRÜLÉSI MÜVELETEKRE VO- NATKOZÓ, SPECIÁLIS, KIEGÉSZÍTŐ BIZTONSÁ- GI FIGYELMEZTETÉSEK

Darabolást csak speciális (külön beszerezhető) védőburkolattal lehet végezni C2 - D2 ábra.

a) Ne „eröltesse” a daraboló köszörúkorongot, és ne gyakoroljon rá túl nagy nyomást. Ne próbáljon túlságosan mélyen vágni vele. A túl nagy erőhatás fokozza a korong terhelését, növelve a korong vágatba szorulásának, görbülésének esélyét, ami visszarúgás vagy korongtörés oka is lehet.
b) Soha ne álljon a forgó koronggal egy vonalba vagy a forgó korong mögé. Amikor a korong a műveletvégzés pontjában éppen távolodik a kezelőtől, egy esetleges visszarúgáskor a forgó korong, a gép egyenesen a gépkezelő felé fog löködni.
c) Ha a korong megszorul vagy valamilyen okból meg kell szakítani a vágást, akkor a gépet kikapcsolás után tartsa mozdulatlanul, amíg a korong forgása teljesen le nem áll. A még forgó korongot ne próbálja kiemelni a vágatból, mert visszarúgás következhet be. Derítse ki, mi okozza a korong megszorulását és szüntesse meg az okát.
d) A vágást ne indítsa újra úgy, hogy a korong a munkadarabban van. Várjon, amíg a korong

eléri teljes fordulatszámát, majd óvatosan engedje vissza a vágatba. A korong beszorulhat, felfelé kicsúszhat vagy visszarúghat, ha a munkadarabban indítja újra az elektromos szerszámot.

e) A megszorulás és visszarúgás esélyét csök- kentheti a nagy méretű munkadarabok alátá- masztásával. A nagy méretű munkadarabok hajlamosak megereszkedni saját súlyuk alatt. A korong mindkét oldalán, a vágás vonalának közelében és a munkadarab széléhez közel is helyezzen el támasztékokat.
f) Legyen különösen óvatos, ha bemélyedést vág meglévő falba vagy ismeretlen felületbe. A ki- álló koronggal belevághat a gáz- és vízvezeték csövekbe, elektromos vezetékbe vagy más tárgyba, ami visszarúgást okozhat.

Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• Ne használja a gépet, ha a hálózati kábel vagy a hálózati csatlakozódugó sérült.
• Csak olyan hosszabbító kábelt használjon amely megfelel a berendezés névleges teljesítményének és legalább 1,5 mm² vastag. Ha tekercset használ a hosszabbító kábelhez, mindig teljesen tekerje le a kábelt.
• Ha az elektromos szerszám tápkábele sérült, azt a szolgáltatási szervezeten keresztül kapható, speciálisan kialakított tápkábelre kell cserélni.

2. A GÉP ADATAI

Rendeltetés

A sarokcsiszoló falazó- és acélanyagok köszörü- lésére szolgál víz használata nélkül. Daraboláshoz külön védőburkolatot kell használni (nem része a csomagnak). D2 ábra

Nem alkalmas építkezésen történő használatra.

MÜSZAKI ADATOK

Modellazonosító AG506AC
Hálózati feszültség 220-240 V
Hálózati frekvencia 50 / 60 Hz
Felvett teljesítmény 2600 W
Üresjárati fordulatszám 6500 /min
Maximáliskorongátmérő:Furat:	230 mm22,2 mm
Tengelymenet M14
Súly 6,7 kg
Hangnyomásszint L_PA	96,1 dB(A) K= 3 dB(A)
Hangteljesítményszint L_WA	107,1 dB(A) K= 3 dB(A)
Vibráció „felületi csiszolás” a_h,AG	7,86 m/s ^2 , K = 1,5 m/s ^2

Viseljen hallásvédő eszközt.

Rezgésszint

A használati útmutatóban megadott rezgéski-bocsátási értékek mérése az EN 60745-1 és EN 60745-2-3 szabvány szerinti eljárással történt; az értékek használhatók gépek összehasonlítására és a munkavégzés közbeni rezgés terhelés előzetes megbecslésére az adott alkalmazási területen.

• Az elektromos szerszám használata közben jellemző rezgéskibocsátása a megadott teljes értéktől eltérő lehet a szerszám használati módjától;
• A gépkezelő védelme érdekében olyan bizton-sági intézkedéseket kell meghatározni, amelyek az aktuális felhasználási körülményekben jellemző expozíció előzetes becslésén alapulnak (figyelembe véve a működési ciklus valamennyi részét, tehát a szerszám aktiv működtetésén kívül a kikapcsolt állapotban és az üresjárati állapotban tartott alkalmakat is).

Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.

LEÍRÁS

A szövegbeli számok a 2–4. oldal képeire utalnak.

1. Tengelyrögzítögomb
   2.Imbuszcsavar
   3.Védőburkolat

4.Szénkefefedél

5.Főkapcsoló

1. Oldalfogantyú csatlakozási pontja

7.Oldalfogantyú

8.Imbuszkulcs

9.Hátsófogantyú

1. Tengely

2. Szerelőkarima

3. Korong (nem része a csomagnak)

4. Szorítóanya

5. Kulcs

3. ÖSSZESZERELÉS

Szerelés előtt mindig kapcsolja ki a gépet, és húzza ki a hálózati csatlakozódugót.

A védőburkolat felhelyezése (C és D ábra)

1. Tegye a gépet az asztalra, a tengellyel (10) felfelé.
2. Tegye a védőburkolatot (3) az orsóvégre a C ábrán látható módon, ügyelve, hogy a védő-burkolat bütykei éppen az orsóvég hornyaiba kerüljenek.
3. A védőburkolatot fordítsa balra, ahogy a D ábra mutatja.
4. Az imbuszkulccsal (8) rögzítse az imbuszcsavart (2) a védőburkolaton (3).
5. A védőburkolat helyzetét az imbuszkulcsot (2) megoldva tudja állítani, állítsa be, majd a belső kulcsnyílású csavart rögzítse újra.

Ne próbálkozzon a védőburkolat eltávolításával.

A korong felhelyezése, levétele (B ábra)

Ne használja a gépet védőburkolat nélkül.

Kizárólag éles és sérülésmentes korongot használjon.

Felszerelés

1. Tegye a gépet az asztalra, a védőburkolattal (3) felfelé.
2. Tegye rá a szerelőkarimát (11) a tengelyorsóra (10).
3. Tegye rá a korongot (12) a tengelyorsóra (10).
4. A tengelyrögzítő gombot (1) nyomva tartva erősen húzza rá a szorítóanyát (13) az tengelyorsóra (10) a kulccsal (14).

Eltávolítás

1. Tegye a gépet az asztalra, a védőburkolattal (3) felfelé.
2. A tengelyrögzítő gombot (1) nyomva tartva lazítsa meg a szorítóanyát (13) a kulccsal (14).
3. Vegye le a korongot (12) a tengelyorsóról (10).
4. A tengelyrögzítő gombot (1) nyomva tartva húzza meg erősen a szorítóanyát (13) a kulcs-csal (14).

Oldalfogantyú felszerelése (A és E ábra)

- Az oldalfogantyút (7) a három csatlakoztatási pont egyikébe (6) lehet becsavarni.

4. MÜKÖDÉS

Győződjön meg arról, hogy a munkadarabot megfelelően megtámasztotta vagy rögzítette.

Bekapcsolás, kikapcsolás (A ábra)

• A gép bekapcsolásakor tolja előre a kapcsolót és nyomja meg a főkapcsolót (5).
• A gép kikapcsolásahoz engedje el a főkapcsolót (5).
• A gép bekapcsolásakor, kikapcsolásakor tartsa a munkadarabtól távol a gépet, mert a korong kért tehet a munkadarabban.
• Erősen fogja be vagy más módszerrel biztosítsa, hogy a munkadarab ne mozdulhasson el munka közben.
• Rendszeresen ellenőrizze a korongot. Ha kopott a korong, a gép teljesítménye gyengül. Időben cserélje a korongot.

Sorjátlanítás (F ábra)

Sorjátlanításkor legjobb eredményt 30° - 40° fok közötti dőlésszöggel lehet elérni. Enyhe nyomással mozgassa a gépet előre-hátra. Így elkerülhető, hogy a munkadarab elszíneződjön, túlságosan felmelegedjen és nem képződnek barázdák.

Soha ne használjon sorjátlanításhoz daraboló vágókorongot!

Darabolás (G ábra)

Daraboláshoz külön védőburkolatot kell használni (nem része a csomagnak).

Biztosan érjen a munkadarabhoz, hogy ne rezegjen, vágáskor ne döntse és ne is fejtsen ki nyomást. Munka közben a megmunkált anyaghoz megfelelő, mérsékelt nyomást fejtsen ki. Ne lassítsa a korongot oldalirányú ellennyomással. Az irány a fontos, amerre a vágás történik. A gépnek mindig a vágás irányában kell dolgoznia; ne mozgassa a gépet a másik irányba! Fennáll a veszély, hogy a gép a vágásba kap, visszarúgás következhet be vagy irányíthatatlanná válhat.

Hasznos ötletek

• Fogja be a munkadarabot. Kis munkadaraboknál használjon satut.
• Mindkét kezével tartsa a gépet.
• Kapcsolja be a gépet.
• Várja meg, amíg a gép teljes sebességre gyorsul.
• Helyezze rá a korongot a munkadarabra.
• Lassan mozgassa a gépet a munkadarabon, közben szilárdan nyomja a korongot a munkadarabnak.
• Ne nyomja túl erősen a gépet. Hagyja, hogy a gép dolgozzon.
• Kapcsolja ki a gépet, majd várja meg, amíg teljesen leáll, csak utána tegye le.

5. KARBANTARTÁS

Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet és húzza ki a hálózati csatlakozódugót.

A gép burkolatát rendszeresen, lehetőleg minden használat után törölje át puha ronggyal. Ügyeljen arra, hogy a szellőzőnyílások portól és piszoktól mentesek legyenek.

Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Ne használjon oldószert, benzint, alkoholt, ammóniát stb. Az ilyen vegyszerek kárt tesznek a szintetikus alkatrészekben.

KÖRNYEZETVÉDELEM

A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó gyűjtőpontokon kell leadni.

Csak EU országokban

Elektromos szerszámot ne dobjon a háztartási hulladékba. Az elektromos és elektronikai hulladé-

kokra vonatkozó, 2012/19/EU európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell kiselejtezni.

JÓTÁLLÁS

A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a termékben ezen időszak alatt bármilyen hiba jelentkezik anyag- és/ vagy gyártási hiba miatt, kérjük, forduljon közvetlenül az Ön VONROC kapcsolattartójához.

A szavatosság nem érvényes a következő körülmények egyikére sem:

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen;
• Normál elhasználódás és kopás;
• A szerszámot erőszakosan vagy nem rendeltetésszerűen használták, vagy a karbantartása nem volt megfelelő;
• Nem eredeti pótalkatrészeket használtak.

A garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem biztosítunk más garanciákat (sem kifejezett, sem beleértett garanciákat, ideértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járu-lékos vagy következményes kárért. A forgalmazók jogorvoslati teendői az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére korlátozódik.

A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.

1. BEZPEČNOSTNÍ POKYNY
