| Termék típusa | Asztali köszörű |
| Márka | Vonroc |
| Modell | AG505AC |
| Tápfeszültség | 220-240 V, 50 Hz |
| Névleges teljesítmény | 120 W (S1), 150 W (S2 5 perc) |
| Üresjárati fordulatszám | 0-9 900 ford/perc |
| Köszörűkorong méretei | ∅ 75 x 20 mm |
| Tengelyfurat átmérője | 10 mm |
| Védelmi osztály | II (kettős szigetelés) |
| Súly | 2,24 kg |
| Hangnyomásszint (L_pa) | 82,8+3 dB(A) |
| Hangteljesítményszint (L_wa) | 95,8+3 dB(A) |
| Kompatibilis anyagok | Fémek, műanyagok, fa, kő, alumínium, sárgaréz, acél |
| Fő funkciók | Köszörülés, polírozás, csiszolás, kefélés, faragás, vágás |
| Tartozékok | Rugalmas tengely, kulcs, köszörűkorong, polírozókorong |
| Sebesség beállítása | Elektronikus sebességszabályozó (forgógomb) |
| Rögzítés | Asztalra csavarozás (rögzítő furatok) |
| Karbantartás | Puha ruhával és enyhe szappannal tisztítható; ne használjon oldószereket |
| Biztonság | Védőberendezések: szikrafogó, burkolat, szerszámtartó; egyéni védőeszközök szükségesek (védőszemüveg, hallásvédelem, maszk, kesztyű) |
| Garancia | Törvényes garancia alkatrész- és munkahibák ellen |
| Üzemidő (S2) | 5 perc folyamatos működés hűtési szünet előtt |
Gyakran ismételt kérdések - AG505AC Vonroc
Felhasználói kérdések a következőről AG505AC Vonroc
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Daráló PDF formátumban ingyenesen! Találja meg kézikönyvét AG505AC - Vonroc és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. AG505AC márka Vonroc.

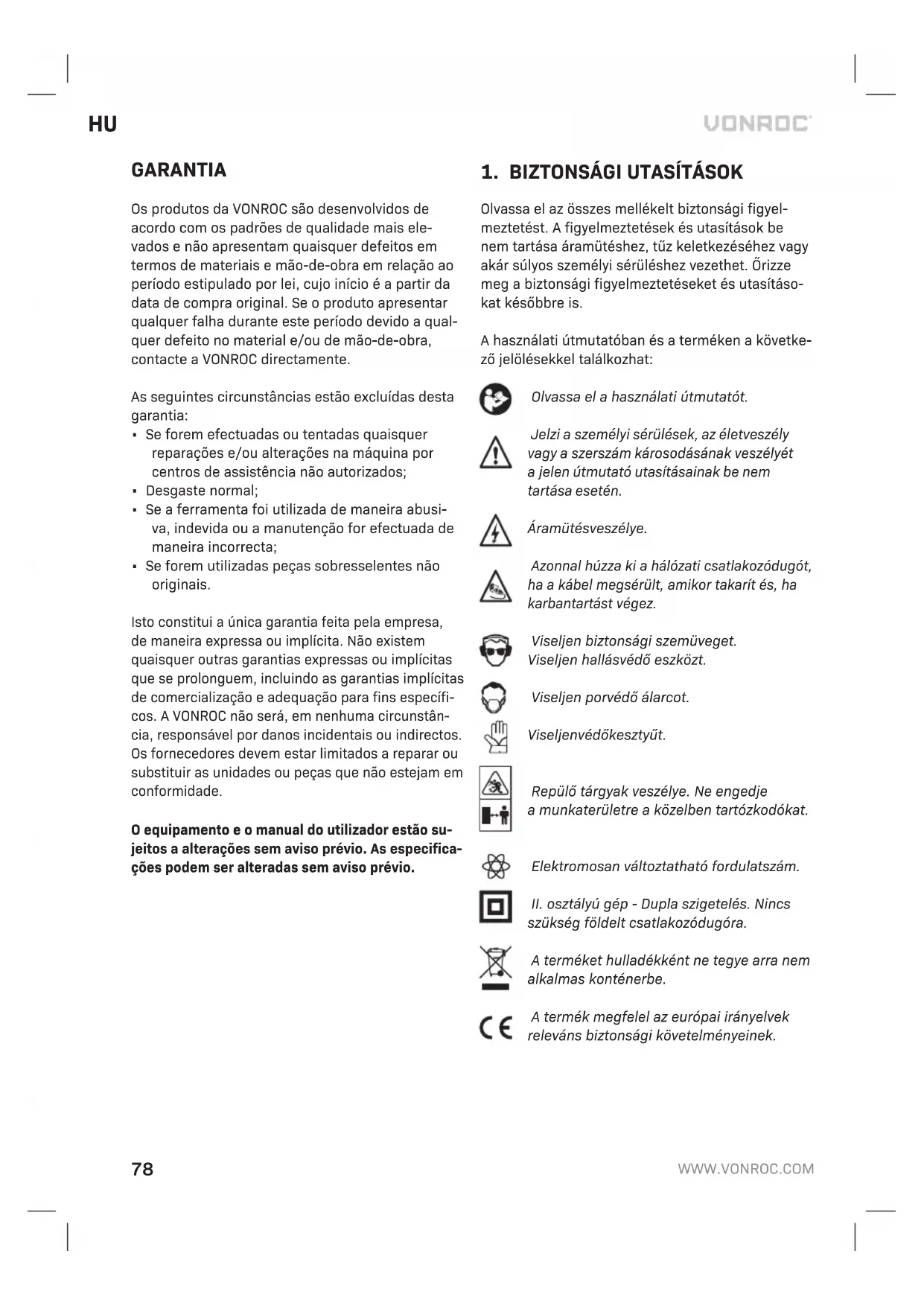

HASZNÁLATI ÚTMUTATÓ AG505AC Vonroc
HU Az eredeti utasítások fordítása 78
Olvassa el az összes mellékelt biztonsági figyelmeztetést. A figyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Órizze meg a biztonsági figyelmeztetéseket és utasításokat későbbre is.
A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:
Olvassa el a használati útmutatót.
Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét a jelen útmutató utasításainak be nem tartása esetén.
Áramütésveszélye.
Azonnal húzza ki a hálózati csatlakozódugót, ha a kábel megsérült, amikor takarít és, ha karbantartást végez.
Viseljen biztonsági szemüveget. Viseljen hallásvédő eszközt.
Viseljen porvédő álarcot.
Viseljenvédőkesztyűt.
Repülő tárgyak veszélye. Ne engedje a munkaterületre a közelben tartózkodókat.
Elektromosan változtatható fordulatszám.
II. osztályú gép - Dupla szigetelés. Nincs szükség földelt csatlakozódugóra.
A terméket hulladékként ne tegye arra nem alkalmas konténerbe.
A termék megfelel az európai irányelvek releváns biztonsági követelményeinek.
AZ ELEKTROMOS SZERSZÁMOKRA VONATKOZÓ ÁLTALÁNOS BIZTONSÁGI FIGYELMEZ-TETÉSEK
FIGYELMEZTETÉS! Olvasson el minden biztonsági figyelmeztetést és utasítást.
A biztonsági figyelmeztetések és útmutatások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.
Az összes figyelmeztetést és utasítást őrizze meg, mert később még szüksége lehet rájuk.
A figyelmeztetésekben szereplő „elektromos szerszám” kifejezés az Ön hálózatról működő (vezetékes) elektromos szerszámára vagy akkumulátorral működő (vezeték nélküli) elektromos szerszámára utal.
1) A munkaterület biztonsága
a) Gondoskodjon a munkaterület tisztaságáról és megfelelő megvilágításáról. A rendezetlen és sötét területeken valószínűbb a balesetek előfordulása.
b) Ne használja az elektromos szerszámokat robbanásveszélyes légtérben, például ahol gyúlékony folyadékok, gázok vagy por vannak jelen. Az elektromos szerszámok használata során keletkező szikra lángra lobbanthatja a port és füstöt.
c) Az elektromos szerszám használata során a gyermekeket és a közelben tartózkodó személyeket tartsa távol a munkaterülettől. Ha valami eltereli a figyelmét, elveszítheti az irányítást.
2) Elektromos biztonság
a) Az elektromos szerszám dugóinak megfelelőnek kell lenniük az aljzathoz. Soha ne próbálja semmilyen módon módosítani a dugót. Földelt elektromos szerszámhoz ne használjon semmilyen adapterdugót. Az eredeti (értsd: módosítás nélküli) dugók és megfelelő hálózati aljzatok használatával mérsékelhető az elektromos áramütés veszélye.
b) Testével ne érjen földelt vagy testelt felületekhez, például csövekhez, radiátorokhoz, tűzhelyekhez vagy hűtőszekrényekhez. Ha teste földelődik vagy testelődik, megnő az áramütés kockázata.
c) Óvja az elektromos szerszámokat az esőtől és nedves környezettől. Az elektromos szerszámba kerülő víz növeli az elektromos áramütés veszélyét.
d) Ne használja erőszakosan a kábelt. A kábelt soha ne használja az elektromos szerszám hordozására, húzására vagy az aljzatból történő kihúzására. A kábelt tartsa távol hőforrásoktól, olajtól, hegyes élektől és mozgó alkatrészektől. A sérült vagy megtekeredett kábelek növelik az elektromos áramütés veszélyét.
e) Az elektromos szerszám kültéri használata esetén kültéri használatra alkalmas hosszabbító kábelt használjon. A kültéri használatra alkalmas kábel használatával mérsékelhető az elektromos áramütés veszélye.
f) Ha az elektromos szerszámot mindenképpen nedves környezetben kell használni, akkor használjon áramvédő kapcsolóval (RCD) ellátott tápforrást. Az áramvédő kapcsolóval ellátott tápforrás használatával mérsékelhető az elektromos áramütés veszélye.
3) Személyi biztonság
a) A szerszámgép használata során maradjon éber, koncentráljon az éppen végzett műveletre és használja a józan ítélőképességét. Ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll, ne használjon szerszámgépet.
Az elektromos termékek használata közben egyetlen pillanatnyi figyelmetlenség is súlyos személyi sérülést okozhat.
b) Használjon egyéni védőeszközöket. Mindig viseljen szemvédő felszerelést. A megfelelő körülményekhez való védőeszközökkel (például pormaszkkal, csúszásgátló biztonsági cipővel, munkavédelmi sisakkal vagy hallásvédő eszközzel) csökkenthető a személyi sérülések kockázata.
c) Gondoskodjon a gép véletlen elindulásának a megelőzéséről. A szerszám tápforráshoz és/vagy akkumulátorcsomaghoz történő csatlakoztatása, kézbevétele vagy hordozása előtt győződjön meg róla, hogy a kapcsoló OFF (kikapcs.) állásban van. Ha úgy hordozza az elektromos szerszámot, hogy az ujja a kapcsolón van, vagy úgy helyezi feszültség alá, hogy a kapcsolója ON (bekapcs.) helyzetben van, ez növeli a balesetek kockázatát.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a csavarkulcsokat vagy beállító kulcsokat. Az elektromos szerszám forgó alkatrészein felejtett csavarkulcs vagy beállító kulcs személyi sérülést okozhat.
e) Ne próbáljon túlnyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal, egyensúlyát megtartva álljon a talajon. Így könnyebben tudja irányítani az elektromos szerszámot a váratlan helyzetekben.
f) Megfelelő öltözéket viseljen. Ne viseljen laza ruhát vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A mozgó alkatrészek behúzhatják a ruhákat, az ékszereket és a hosszú hajat.
g) Ha rendelkezésre állnak a porelszívó és -gyűjtő rendszerek csatlakoztatására szolgáló eszközök, csatlakoztassa ezeket az eszközöket és használja őket megfelelően. A porgyűjtő rendszerek használatával csökkenthetők a porral kapcsolatos veszélyek.
h) Ne engedje, hogy a szerszámok gyakori használata során szerzett tapasztalatai túlzott biztonságérzetet keltsenek Önben, és amiatt elhanyagolja a biztonsági alapelveket. Gondatlan cselekvés már a másodperc töredéke alatt is súlyos sérülést okozhat.
4) Az elektromos szerszám használata és ápolása
a) Az elektromos szerszámot tilos túlzott erőkifejtéssel használni. Az alkalmazási célnak megfelelő elektromos szerszámot használjon.
A megfelelő elektromos szerszám biztonságosabban és hatékonyabban végzi a munkát azon a fordulatszámon, amire azt tervezték.
b) Ne használja az elektromos szerszámot, ha az nem kapcsolható be/ki a főkapcsolóval. Bármely elektromos szerszám veszélyes lehet, amit a kapcsolóval nem lehet irányítani, ezért az ilyen elektromos szerszámot meg kell javíttatni.
c) Válassza le a dugót a tápforrásról és/vagy az akkumulátorcsomagot az elektromos szerszámról, mielőtt bármilyen módosítást végez, tartozékot cserél vagy eltárolja az elektromos szerszámot. Ezekkel a megelőző biztonsági intézkedésekkel csökkenthető az elektromos szerszám véletlen elindulásának a kockázata.
d) Az éppen nem használt szerszámgépeket olyan helyen tárolja, ahol a gyermekek nem férhetnek hozzájuk, és ne engedje, hogy olyan személyek használják a szerszámgépet, akik nem ismerik a szerszámgépet és ezeket az utasításokat. Az elektromos szerszám rendkívül veszélyes lehet szakképzetlen felhasználók kezeiben.
e) Tartsa karban az elektromos szerszámot. Elle-nőrizze, hogy a mozgó alkatrészek nem állítód-
tak-e el vagy nem szorulnak-e, nincsenek-e az elektromos szerszámon törött alkatrészek, és nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják az elektromos szerszám működését. Ha az elektromos szerszám sérült, használat előtt javíttassa meg. A nem megfelelően karbantartott elektromos szerszámok számos balesetet okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszá- mok beszorulásának kisebb a valószínűsége, ráadásul könnyebben irányíthatók.
g) Az elektromos szerszámot, tartozékokat és szerszámszárakat stb. a használati útmutatónak megfelelően használja, a munkakörül-mények és az elvégzendő feladat figyelem-bevételével. Ha az elektromos szerszámot a rendeltetési céljától eltérően használják, ez veszélyhelyzetet teremthet.
h) Tartsa a fogantyúkat és egyéb markolási felületeket szárazon, tisztán, olajtól és zsírtól mentesen. Váratlan helyzetekben a csúszós fogantyúk és egyéb markolási felületek akadályozzák a szerszám biztonságos kezelését és irányítását.
5) Az akkumulátoros szerszám használata és ápolása
a) Újratöltéshez csak a gyártó által megjelölt töltöt használja. Az egyik akkumulátorhoz megfelelő töltő másikfajta töltővel használva tűzveszélyes lehet.
b) Csak a kifejezetten hozzájuk készült akkumulátorral használja az elektromos szerszámokat. Bármilyen másfajta akkumulátor használata tűzés balesetveszélyt idézhet elő.
c) Amikor nem használja az akkucsomagot, tartsa azt távol minden fémes tárgytól, például tűzőkapocstól, érmétől, kulcstól, szögtől, csavartól és minden más apró fémtárgytól, amely a sarukat rövidre zárhatná. Az akkumulátor kapcsok rövidre zárása égési sérülést vagy tüzet okozhat.
d) Nem előírásszerű körülmények között az akku-
mulátorból folyadék szivároghat; kerülje a vele
való érintkezést. Ha véletlenül mégis a bőrre
kerül, vízzel öblítse le. Ha a folyadék szembe
kerül, forduljon orvoshoz is. Az akkumulátor-
ból származó folyadék bőrizgató hatású, égési
sérülést is okozhat.
e) Sérült vagy átalakított akkucsomagot és szerszámot ne használjon. A sérült vagy átalakított akkumulátorok kiszámíthatatlanul viselkedhet-
nek, tüzet, robbanást vagy sérülést okozhatnak.
f) Tüztöl és szélsőséges hőmérséklettől óvja az akkucsomagot és a szerszámot. Ha tűznek vagy 130 °C-on felüli hőmérsékletnek teszi ki, robbanást okozhat. MEGJEGYZÉS: a „130 °C” „265 °F”-nak (Fahrenheit foknak) felel meg.
g) Tartsa be a töltésre vonatkozó összes útmutatást, és ne töltse se az akkucsomagot se a szerszámot a kezelési útmutatóban megadott tartományon kívül eső hőmérséklet mellett.
Nem megfelelő vagy a megadott tartományon kívüli hőmérséklet mellett történő töltés károsíthatja az akkumulátort, és tűzveszéllyel jár.
6) Szerviz
a) Az elektromos szerszámot képzett szakemberrel javíttassa, csakis az eredetivel azonos pó-talkatrészeket használjon fel. Ez biztosítja, hogy az elektromos szerszám továbbra is biztonságos marad.
b) Sérült akkucsomagot soha ne szervizeljen.
Akkucsomagok szervizelését csak a gyártó vagy annak megbízott szolgáltatója végezheti.
SPECIFIKUS BIZTONSÁGI ÚTMUTATÁSOK
A gép első alkalommal való használata előtt:
- Ellenőrizze a következőket:
- Megfelel az asztali köszörűgép tápellátása az adattáblán feltüntetett feszültségnek?
- Rendelkezésre áll földelt hálózati csatlakozó?
- Jó állapotban van a tápkábel és a csatlakozódugó (erős, kopás vagy egyéb sérülés nélkül)?
- Kerülje a hosszú hosszabbító kábelek használatát. A használt hosszabbító kábeleket minden esetben földelni kell.
- A köszörűkorong törékeny szerszámalkatrész. A kö nem ellenálló ütésekkel szemben.
- Mindig a köszörűkorong elülső élén köszörüljön, és soha ne a köszörűkorong oldalán. Soha ne szereljen be repedt köszörűkorongot. Azonnal cserélje azt ki, mivel a nagy forgási sebesség miatt a kö szétrepülhet, és súlyos balesetet okozhat.
- Köszörülés közben mindig használjon védőszemüveget.
- Soha ne köszörüljön a köszörűkorongra helyezett burkolat nélkül.
- A köszörűkorong burkolatát és a szerszámtartó bakot mindig szorosan, a megfelelő távolságra szerelje fel.
- A köszörűkorong burkolata és a szerszámtartó bak között soha ne legyen több, mint 1-1,5 mm távolság.
- A köszörűkorongot csak olyan munkákra használja, amire azt terveztük (például szerszámélezésre), és NE használja nehéz építési munkákhoz.
- A következő információknak rendelkezésre kell állniuk, mielőtt új köszörűkorongot szerel be:
- A gyártó adatai.
- Kötóanyag.
- Méretek.
- Megengedett forgási sebesség.
- Soha ne fúrja ki a köszörűkorong lyukát nagyobb átmérőjüre.
- A köszörűkorong maximális fordulatszáma soha nem haladhatja meg a korongra megadott maximális fordulatszámot.
- Soha ne használjon sérült vagy deformálódott köszörűkorongot.
- A biztonságos köszörülés érdekében a gépet erősen rá kell csavarozni a munkapadra.
- A szerszámtartó bakot minden esetben ki kell cserélni, ha annak szélessége 20 mm-nél kisebb.
- A karima (T) bemélyedésének ajánlott mélysége 2 mm, a tengelyfurat átmérője pedig 10 mm (lásd a B ábrát).
- Mindig tartsa távol a kábelt a gép mozgó alkatrészeitől.
- Lezárás esetén azonnal kapcsolja ki a gépet, és húzza ki a csatlakozódugót a hálózati aljzatból.
- Vesse össze a tartozékokhoz megengedett maximum fordulatszámot a gép fordulatszámával.
- A gép elrakásakor a motort le kell kapcsolni, a mozgó alkatrészeket pedig meg kell várni, hogy teljesen leálljanak.
- Soha ne rögzítsen a gépre szerelőkulcsot egy zsinórdarabbal vagy hasonló eszközzel.
- Soha ne használja a tengelyrögzítő gombot a gép működése közben.
- Győződjön meg róla, hogy a rugós tokmány átmérője megegyezik a tartozék tengelyátmérőjével.
- A munkadarab rögzítésére használjon satut.
- Tartsa távol a kezét a munkadarabtól.
A gép használatakor minden esetben
- Ellenőrizze, hogy a kapcsoló NEM bekapcsolt „ON/1” állásban van, mielőtt a gépet áramforrásoz csatlakoztatja.
- A tápkábelt mindig tartsa távol a szerszám mozgó alkatrészeitől.
Azonnal kapcsolja le a gépet a következő esetekben:
- A csatlakozódugó vagy a tápkábel hibás vagy sérült.
- A kapcsoló meghibásodott.
- Füstszagot vagy égő szigetelést érez.
Elektromos biztonság
Villamos kisgépek használatakor mindig tartsa be az adott ország tűz és áramütés elleni és egyéb balesetek elkerülését célzó szabályokat. Olvassa el a következő biztonsági utasításokat.
Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
Kábelek és dugók cseréje
Azonnal selejtezze le a régi kábeleket és dugókat, ha azokat újakra cserélte. Veszélyes lehet egy meglazult kábel dugóját a fali aljzathoz csatlakoztatni.
Hosszabbító kábelek használata
Csak a gép felvett teljesítményéhez megfelelő, jóváhagyott hosszabbító kábelt használjon.
A vezeték minimális keresztmetszete: 1,5 mm².
Kábeldob használatakor mindig teljesen tekercselje le a vezetéket.
2. A GÉP ISMERTETÉSE
Rendeltetése
Az asztali köszörűgép olyan kombinált szerszám, mely a megfelelő köszörűkorongot használva alkalmas fémek, műanyagok és egyéb anyagok köszörülésére és polírozására.
A hajlékony tengelyt köszörülésre, csiszolásra, drótkefélésre, polírozásra, faragásra és darabolásra terveztük. A rotációs multifunkciós szerszámmal kiválóan megmunkálhatók a fából, műanyagból, köből, alumíniumlemezből, sárgarézből vagy acélból készült munkadarabok. Minden esetben a megfelelő tartozékokat használja a megfelelő fordulatszám-beállításokkal.
MÜSZAKI ADATOK
| Modellazonosító BG501AC/S_BG501AC | |
| Feszültség 220-240 V | |
| Frekvencia 50 Hz | |
| Modellazonosító BG501AC/S_BG501AC | |
| Felvett teljesítmény | 120 W S1, 150 W S2 5 perc |
| Forgási sebesség, terhelés nélkül | 0-9900 /min |
| Köszörűkorong mérete ∅ 75x20 mm | |
| Tengelyfurat átmérője ∅ 10 mm | |
| Osztály II | |
| Súly | 2,24 kg |
| L_pa (hangnyomásszint) | 82,8+3 dB(A) |
| L_wa (hangteljesítmény) | 95,8+3 db (A) |
Terhelési tényező
Az S2 = 5 perc terhelési tényező (időszakos üzemelés) azt jelenti, hogy a motort legfeljebb a műszaki adatok címkéjén feltüntetett ideig (5 perc bekapcsolási idő) lehet folyamatosan a névleges teljesítményszintjén működtetni. Ha nem tartja be az időkorlátot, a motor túlmelegszik. A kikapcsolt időszak alatt a motor ismét lehül az indítási hőmérsékletre.
Rezgésértékek
A használati útmutatóban megadott rezgéskibocsátási értékek mérése az EN 62841 sz. szab-vány szerinti egységesített eljárással történt; az értékek használhatók gépek összehasonlítására és a munkavégzés közbeni rezgés terhelés előzetes megbecslésére az adott alkalmazási területen.
- Ha a szerszámot más célra vagy más vagy nem megfelelően karbantartott tartozékkal használják, a kitettségi szint jelentősen megnövekedhet.
- Azok az időtartamok, amely alatt a szerszám ki van kapcsolva, vagy be van ugyan kapcsolva, de üresjáratban van, jelentősen csökkenthetik a kitettségi szintet.
Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.
LEÍRÁS
A szövegbeli számok a 2-3 oldal képeire utalnak.
- Főkapcsoló
- Szikravédő
-
Szikravédőtartó
-
Védőlemez
- Köszörűkorong
- Polírozókorong
- Szerszámtartó bak állítógombja
- Szerszámtartó bak
- Rögzítőfuratok
- Szikravédő állítócsavarja
- Fordulatszám-állító gomb
- Hajlékony tengely
- Rögzítőcsap
- Kulcs
3. ÖSSZESZERELÉS
A köszörűgépet biztonságosan rá kell csavarozni a munkapadra. A rögzítőcsavarok hossza a munkapad vastagságától függ. Ha a munkapad acélból készült, célszerű a köszörűgép és a munkapad közé egy fadarabot vagy deszkát tenni, hogy szigetelje és gátolja a rezgést.
A szikravédő és szikravédőtartó összeszerelése és beállítása (C és D ábra)
A szikravédő és a szikravédőtartó összeszerelését/beállítását kizárólag álló köszörűkorong és a hálózati tápellátásról leválasztott gép esetén végezze.
- Rögzítse a szikravédőtartót (3) a köszörűkorong burkolatához a mellékelt csavarok (10) segítségével.
- Állítsa a szikravédőtartót a megfelelő magasságra. A korong és a szikravédőtartó közötti távolság 1-1,5 mm között kell, hogy legyen.
- Ezután húzza meg erősen a csavarokat (10).
- Rögzítse a szikravédőt (2) a szikravédőtartóra (3).
- Állítsa be a szikravédőt úgy, hogy a munka közben a lehető legnagyobb védelmet biztosítsa.
- Mindig viseljen védőszemüveget.
A szerszámtartó bak rögzítése és beállítása (E ábra)
A szerszámtartó bakot csak akkor állítsa, amikor a köszörűkorong álló helyzetben van és a gép le van választva a hálózati tápellátásról (ki van húzva a fali csatlakozóból).
- Rögzítse a szerszámtartó bakot (8) az E ábrán látható módon.
- Rögzítse a lehető legszorosabban a helyére, legfeljebb 1-1,5 mm távolságot tartva a szerszámtartó bak (8) és a köszörűkorong (5) között.
A köszörűkorong cseréje (F, G és H ábra)
Szükséges szerszámok:
- 17 mm-es csavarkulcs
Csavarhúzó
Kizárólag álló motor és a hálózati tápellátásról teljes mértékben leválasztott gép esetén cseréljen köszörűkorongot.
- Távolítsa el a köszörűkorong védőburkolatait (4) a fenti szerszámok segítségével. A jobb oldalon található tengely csavaranyája jobbmenetes. A bal oldalon található tengely csavaranyája balmenetes. Ezt vegye figyelembe a köszörűkorong cseréje során.
- Lazítsa meg a csavaranyát a megfelelő csavarkulcs segítségével. Távolítsa el a régi korongot a tengelyról.
- Tisztítsa meg a karimákat. Helyezze vissza az egyik karimát (A) a tengelyre, a köszörűkorong felé néző üreges oldallal. Csúsztassa rá a régi korongot a tengelyre. Helyezze a második karimát (A) a tengelyre, szintén a köszörűkorong felé néző üreges oldallal. Húzza meg a tengelyen lévő csavaranyát. Ne szabad túlszorítani! Illessze vissza a köszörűkorong burkolatát, és megfelelően állítsa be ismét a szerszámtartó bakot. Járassa a motort rövid ideig köszörülés nélkül.
Hajlékony tengely (I ábra)
Szerelje fel a hajlékony tengelyt (12) az asztali köszörűgépre. A hajlékony tengely gyűrűje (12) ezután felrögzíthető az asztali köszörűgépre.
Tartozék felszerelése a hajlékony tengelyen (J ábra)
Rögzítse a tengelyt, ehhez tegye a csapot (13) a csaptartó nyílásba. Ezután lazítsa meg a tokmányt a tokmánykulccsal (14), és tegye be a helyére a tartozékot. Tartsa a csapot (13) a helyén, és húzza meg a tokmányt. A gép használata előtt ne felejtse eltávolítani a csapot (13).
A rotációs multifunkciós szerszám tartozékai
Mindig ellenőrizze, hogy a tartozék maximum fordulat/perc értéke megfelel-e a multifunkciós szerszám maximum fordulatszámához.
4. HASZNÁLAT
A köszörűkorong kiválasztása
A durva köszörűkorongok általában a legtöbb anyagot eltávolítják, a finom köszörűkorongok pedig a befejezéshez használhatók. Egyenetlen felület esetén kezdje durva köszörűkoronggal, és köszörülje a munkadarabot addig, amíg sima nem lesz. Ezután finom köszörűkoronggal távolítsa el a durva korong által hagyott barázdákat és karcolásokat, és fejezze be a munkadarabot.
A köszörülés módja (A ábra)
A köszörűfelület eltömődésének elkerülése érdekében fát, ólmot, egyéb puha anyagot vagy fémet ne tartson a köszörűkoronghoz. A barázdák kialakulásának elkerülése érdekében ne nyomja a munkadarabot túl erősen a köszörűkorongra. Hütse rendszeresen vízzel a köszörülendő munkadarabot. A vésőket és ehhez hasonló szerszámokat soha nem szabad „kékre” élezni. Vigyázzon, nehogy elveszítse a fogást a köszörülendő tárgyon, mert az hirtelen beszorulhat a szerszámtartó bak és a köszörűkorong közé. Ez a kö összetörését, a motor megakadását vagy a munkadarab kirepülését eredményezheti, melyek mind sérülést és kárt okozhatnak. A gépet 30 perc használat után ki kell kapcsolni. Hagyja a gépet szobahőmérsékletre hűlni.
A gép bekapcsolása
- Ellenőrizze, hogy a főkapcsoló (1) kikapcsolt „OFF/0” állásban van, mielőtt a gépet áramforrásoz csatlakoztatja.
- Nyomja a főkapcsolót (1) „ON/1” állásba az asztali köszörűgép elindításához.
- A tápkábelt mindig tartsa távol a szerszám mozgó alkatrészeitől.
A fordulatszám állítása (A ábra)
A kívánt fordulatszám a fordulatszám-állító gombbal (11) állítható be. A fordulatszám akkor is állítható, amikor a fűrésztárcsa forog.
- A fordulatszám növeléséhez az óramutató járá-sának irányában forgassa a fordulatszám-állító gombot (11).
- A fordulatszám csökkentéséhez az óramutató járásával ellentétes irányban forgassa a fordulatszám-állító gombot (11).
A kívánt fordulatszám a munkadarab anyagától függ, és próbálgatással határozható meg.
5. KARBANTARTÁS
Karbantartási munkák elvégzése előtt mindig válassza le a gépet a hálózati tápellátásról.
A gép burkolatát rendszeresen, lehetőleg minden használat után törölje át puha ronggyal. Ügyeljen arra, hogy a szellőzőnyílások portól és piszoktól mentesek. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Oldószert, benzint, alkoholt, ammóniát stb. ne használjon. Ezek a vegyszerek kárt tesznek a szintetikus részekben.
KÖRNYEZETVÉDELEM
A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó hulladékgyűjtő helyeken kell leadni.
Csak EU országokban
Elektromos szerszámokat ne dobjon a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EU európai irányely és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell kiselejtezni.
JÓTÁLLÁS
A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a terméken ezen időszak alatt bármilyen hiba jelentkezik anyag- és/vagy gyártási hiba miatt, kérjük, forduljon közvetlenül a VONROC vállalathoz.
A szavatosság nem érvényes a következő körülmények egyikére sem:
- Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen.
-
Normál elhasználódás és kopás.
-
A szerszámot erőszakosan vagy nem rendeltetésszerűen használták, vagy a karbantartása nem volt megfelelő.
- Nem eredeti pótalkatrészeket használtak.
A jelen garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem léteznek olyan egyéb garanciák (sem kifejezett, sem hallgatólagos garanciák, beleértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A forgalmazók jogorvoslati teendői az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére korlátozódik.
A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.
1. BEZPEČNOSTNÍ POKYNY
(HU) Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az Európai Parlamentnek és a Tanácsnak az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének (2011. június 8.), valamint a következő szabványoknak és jogszabályoknak:
