Producttype	Kantbankslijper
Merk	Vonroc
Model	AG505AC
Voedingsspanning	220-240 V, 50 Hz
Nominaal vermogen	120 W (S1), 150 W (S2 5 min)
Onbelaste snelheid	0-9 900 t/min
Afmetingen slijpsteen	∅ 75 x 20 mm
Diameter asgat	10 mm
Beschermingsklasse	II (dubbele isolatie)
Gewicht	2,24 kg
Geluidsdrukniveau (L_pa)	82,8+3 dB(A)
Geluidsvermogensniveau (L_wa)	95,8+3 dB(A)
Geschikte materialen	Metalen, kunststoffen, hout, steen, aluminium, messing, staal
Belangrijkste functies	Slijpen, polijsten, schuren, borstelen, beeldhouwen, doorslijpen
Inclusief accessoires	Flexibele as, sleutel, slijpschijf, polijstschijf
Snelheidsregeling	Elektronische toerenregeling (draaiknop)
Bevestiging	Aan werkbank bouten (bevestigingsgaten)
Onderhoud	Reinigen met een zachte doek en milde zeep; geen oplosmiddelen gebruiken
Veiligheid	Beschermingsvoorzieningen: vonkenschot, kap, gereedschapsteun; PBM vereist (veiligheidsbril, gehoorbescherming, stofmasker, handschoenen)
Garantie	Wettelijke garantie tegen materiaal- en fabricagefouten
Bedrijfsduur (S2)	5 minuten ononderbroken gebruik voordat afkoelpauze nodig is

Veelgestelde vragen - AG505AC Vonroc

Wat voor product is de Vonroc AG505AC?

De Vonroc AG505AC is een multifunctionele kantbankslijper ontworpen voor slijpen, polijsten, schuren en andere werkzaamheden aan metalen, kunststoffen, hout, enz.

Wat is het vermogen en de spanning van het apparaat?

Het werkt op een spanning van 220-240 V (50 Hz) met een vermogen van 120 W in continu bedrijf (S1) en 150 W in kortstondig bedrijf (S2 5 min).

Hoe stel ik de rotatiesnelheid in?

De snelheid wordt ingesteld met de snelheidsregelaar (11). Draai met de klok mee om te verhogen, tegen de klok in om te verlagen. Het bereik is 0 tot 9 900 t/min.

Welke accessoires kan ik gebruiken met de flexibele as?

Met de flexibele as (12) kunt u slijpschijven, polijstschijven, staalborstels, beeldhouwen doorslijpgereedschap gebruiken, op voorwaarde dat de maximale snelheid van het accessoire compatibel is.

Hoe vervang ik de slijpsteen?

Haal de stekker uit het stopcontact, verwijder de beschermkap, draai de moer los met een 17 mm sleutel (let op: rechtsdraad rechtsom, linksdraad linksom), reinig de flenzen, plaats de nieuwe slijpsteen met de flenzen met de holle kant naar de steen, en draai vast zonder te strak aan te halen. Plaats de kap terug en stel de gereedschapsteun af.

Wat is de aanbevolen continue gebruikstijd?

Het apparaat is ontworpen voor kortstondig bedrijf S2 van 5 minuten. Na 5 minuten belasting moet het worden uitgeschakeld om af te koelen tot kamertemperatuur voordat het opnieuw wordt gebruikt.

Welke beschermingsmiddelen moet ik dragen?

Draag altijd een veiligheidsbril, gehoorbescherming, een stofmasker en veiligheidshandschoenen ter bescherming tegen rondvliegende deeltjes en lawaai.

Hoe reinig en onderhoud ik de slijper?

Haal de stekker uit het stopcontact voor reiniging. Gebruik een zachte, licht vochtige doek met zeepsop voor de behuizing en ventilatieopeningen. Gebruik nooit benzine, alcohol of ammoniak, omdat deze de kunststof onderdelen kunnen beschadigen.

Wat te doen bij vastlopen van de slijpsteen?

Stop onmiddellijk de machine en trek de stekker eruit. Controleer of de slijpsteen niet gebarsten of beschadigd is. Vervang deze indien nodig. Zorg ervoor dat de afstand van de gereedschapsteun correct is (1-1,5 mm).

Waar kan ik reserveonderdelen vinden?

De reserveonderdelen moeten identiek zijn aan de originele onderdelen. Neem contact op met de fabrikant VONROC of een erkend reparatiecentrum voor slijpschijven, flexibele as, flenzen of andere onderdelen. Gebruik alleen aanbevolen onderdelen.

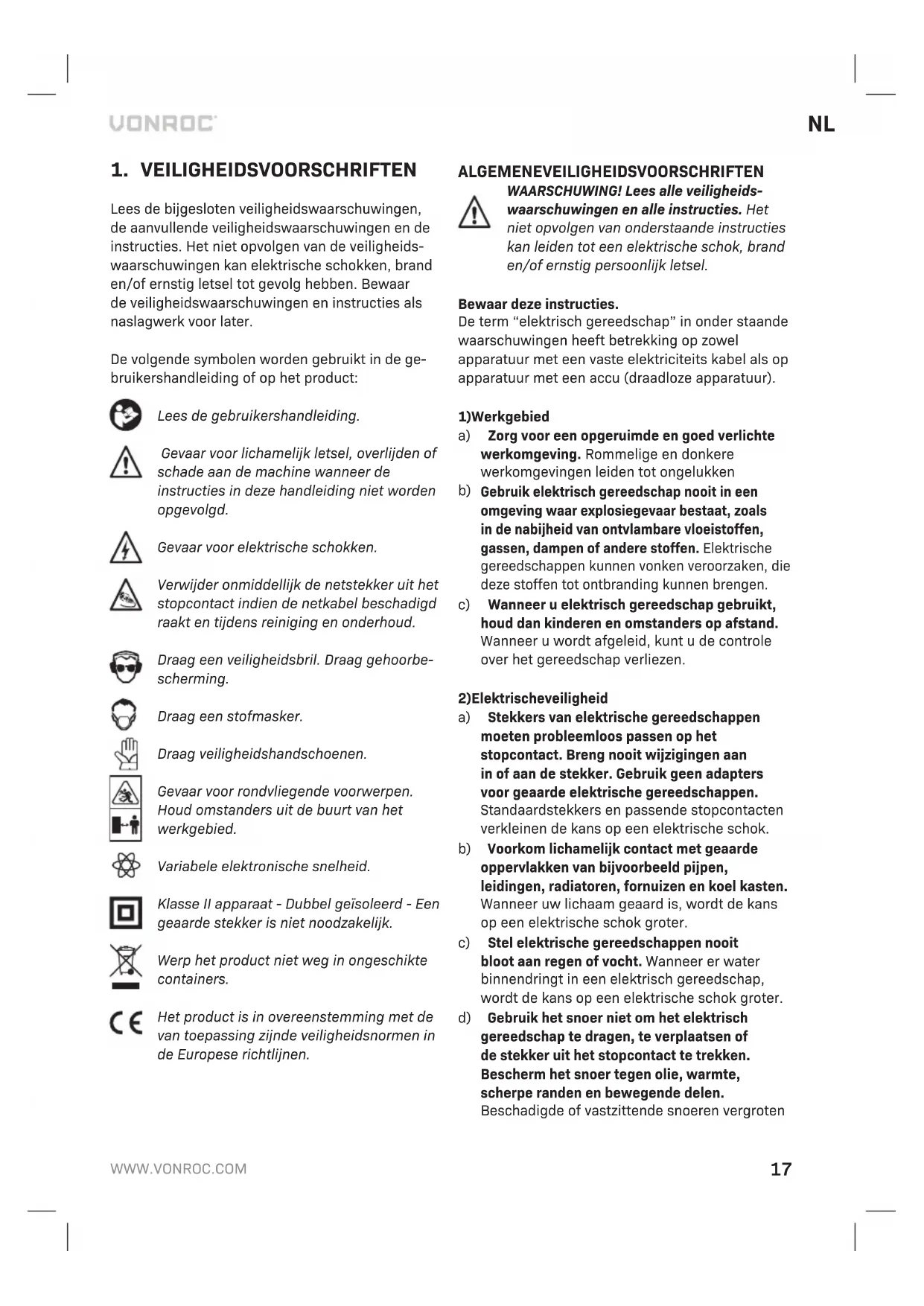

GEBRUIKSAANWIJZING AG505AC Vonroc

NL Vertaling van de oorspronkelijke gebruiksaanwijzing 17

Lees de bijgesloten veiligheidswaarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Het niet opvolgen van de veiligheidswaarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanneer de instructies in deze handleiding niet worden opgevolgd.

Gevaar voor elektrische schokken.

Verwijder onmiddellijk de netstekker uit het stopcontact indien de netkabel beschadigd raakt en tijdens reiniging en onderhoud.

Draag een veiligheidsbril. Draag gehoorbescherming.

Draag een stofmasker.

Draag veiligheidshandschoenen.

Gevaar voor rondvliegende voorwerpen. Houd omstanders uit de buurt van het werkgebied.

Variabele elektronische snelheid.

Klasse II apparaat - Dubbel geïsoleerd - Een geaarde stekker is niet noodzakelijk.

Werp het product niet weg in ongeschikte containers.

Het product is in overeenstemming met de van toepassing zijnde veiligheidsnormen in de Europese richtlijnen.

ALGEMENEVEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Lees alle veiligheids-waarschuwingen en alle instructies. Het niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

Bewaar deze instructies.

De term "elektrisch gereedschap" in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

1) Werkgebied

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken
b) Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen kunnen vonken veroorzaken, die deze stoffen tot ontbranding kunnen brengen.
c) Wanneer u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrischeveiligheid

a) Stekkers van elektrische gereedschappen moeten probleemloos passen op het stopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontacten verkleinen de kans op een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanneer uw lichaam geaard is, wordt de kans op een elektrische schok groter.
c) Stel elektrische gereedschappen nooit bloot aan regen of vocht. Wanneer er water binnendringt in een elektrisch gereedschap, wordt de kans op een elektrische schok groter.
d) Gebruik het snoer niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer tegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten

de kans op een elektrische schok.

e) Wanneer u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, wordt de kans op een elektrische schok kleiner.
f) Gebruik een aardlekbeveiliging (RCD) als niet te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3)Persoonlijkeveiligheid

a) Blijf altijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanneer u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanneer u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben.
b) Gebruik persoonlijke beschermings middelen. Draag altijd een veiligheidsbril. Een gepast gebruik van veiligheids voor zieningen, zoals een stof masker, speciale werkschoenen met antislipzolen, een veiligheidshelm en gehoor bescherming verkleinen de kans op persoonlijk letsel.
c) Voorkom dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken.
d) Verwijder alle instel en andere sleutels uit het elektrisch gereedschap voordat u hem inschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap kunnen tot verwondingen leiden.
e) Zorg dat u nooit uw evenwicht kunt verliezen; houd altijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situaties beter onder controle houden.
f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshan gende kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende delen.

g) Wanneer er voorzieningen zijn voor de aansluiting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gevaren die door stof worden veroorzaakt.
h) Denk niet dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en onderhoud van elektrisch gereedschap

a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifieke toepassing. Met het juiste elektrische gereedschap voert u de taak beter en veiliger uit wanneer dit op de snelheid gebeurt waarvoor het apparaat is ontworpen.
b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar niet werkt. Ieder elektrisch gereedschap dat niet kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanneer u zich aan deze preventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk wordt gestart.
d) Berg elektrisch gereedschap dat niet in ge bruik is op buiten bereik van kinderen en laat personen die niet bekend zijn met het gereedschap of deze instructies het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers.
e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controleer of bewegende delen op de juiste wijze zijn vastgezet. Controleer ook of er geen onderdelen defect zijn of dat er andere omstandigheden zijn die van invloed kunnen zijn op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren vóór gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap.
f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhouden snij en zaagwerktuigen met scherpe randen zullen

minder snel vastlopen en zijn eenvoudiger onder controle te houden.

g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houd daarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen kunnen leiden tot gevaarlijke situaties.
h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken maken veilig werken en controle over het gereedschap in onverwachte situaties onmogelijk.
5) Gebruik en onderhoud accugereedschap
a) Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaalde accu geschikt is, kan brand veroorzaken wanneer deze met een andere accu wordt gebruikt.
b) Gebruik elektrisch gereedschap alleen met de speciaal hiervoor bedoelde accu's. Gebruik van andere accu's kan kans op letsel en brand geven.
c) Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen twee polen kunnen maken. Kortsluiting tussen de accupolen kan brandwonden of brand veroorzaken.
d) Wanneer de accu niet juist wordt gebruikt, kan er vloeistof uit lopen; raak dit niet aan. Wanneer dit per ongeluk wel gebeurt, spoel dan met water. Wanneer de vloeistof in de ogen komt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden veroorzaken.
e) Gebruiken niet een accu of gereedschap dat beschadigd is of gemodificeerd. Beschadigde of gemodificeerde accu's kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt.
f) Stel een accu over het gereedschap niet bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur hoger dan 130 °C, kan een explosie veroorzaken. NB De temperatuur van "130 °C" kan worden vervangen door de temperatuur van "265 °F".

g) Houd u aan alle instructies voor het laden en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt aangeduid. Op een onjuiste wijze laden of laden bij temperaturen buiten het aangeduide bereik kan de accu beschadigen en het risico van brand doen toenemen.

6)Service

a) Laat uw gereedschap onderhouden door een gekwalificeerde onderhoudstechnicus die alleen gebruikmaakt van identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de powertool intact blijft.
b) Voer nooit servicewerkzaamheden uit aan beschadigde accu's. Alleen de fabrikant of geautoriseerde service-providers mogen servicewerkzaamheden aan accu's uitvoeren.

SPECIALE VEILIGHEIDSINSTRUCTIES

Bij het ingebruiknemen van de machine:

• Controleer het volgende:
• Komt de aansluitspanning van de motor met de netspanning overeen?
• Word een geaarde netaansluiting gebruikt?
• Zijn het netsnoer en de netstekker in goede staat: stevig, zonder rafels of beschadigingen?

- Vermijd het gebruik van lange verlengkabels.

- Gebruik eventueel verlengkabels met randaarde.

- Een slijpsteen is een kwetsbaar stuk gereedschap. De steen kan beslist niet tegen stoten. Slijp steeds aan de voorzijde van de slijpsteen en nóóit aan de zijkant van de steen. Monteer nooit een gebarsten slijpsteen. Vervang deze onmiddellijk, door de grote omwentelings-snelheid kan de steen uit elkaar springen en ongelukken veroorzaken.

- Draag tijdens het slijpen altijd een veiligheidsbril.

- Slijp nooit zonder beschermkap om de steen.

- Zet de beschermkap en de leunspaan altijd goed afgesteld, stevig vast.

- Nooit meer dan 1-1,5 mm speling tussen leunspaan en slijpsteen.

- Gebruik de steen alleen voor het werk waarvoor hij is gemaakt, bijvoorbeeld slijpen van gereedschap.

- Dus niet voor zwaar constructiewerk.

- Gebruik alleen slijpstenen die de volgende aanduidingen hebben:

- Gegevens over de fabrikant.

- Bindmateriaal.

- Afmetingen.

• Toelaatbaar toerental.
• Het asgat van slijpstenen nooit naderhand opboren naar een grotere diameter.
• De maximale omwentelingssnelheid van de slijpsteen mag de snelheid vermeld op de steen niet overschrijden.
• Geen beschadigde of vervormde slijpstenen gebruiken.
• Om veilig te slijpen moet men de machine vast schroeven op een werkbank.
• De leunspaan moet vervangen worden wanneer de breedte van de leunspaan minder dan 20 mm bedraagt.
• De aanbevolen waarde van de uitsparing van de flens (T) is 2 mm en de doorsnede van het asgat is 10 mm (zie Fig. B).
• Houd altijd het snoer verwijderd van de bewegende delen van de machine.
• Schakel in het geval van blokkeren, de machine onmiddellijk uit en trek de stekker uit het stopcontact.
• Vergelijk het maximaal toegestane toerental van de accessoires met het toerental van de machine.
• Als u de machine weglegd moet de motor uitgeschakeld zijn en bewegende delen tot stilstand zijn gekomen.
• Bevestig nooit een montagesleutel aan uw machine met een stuk touw of iets dergelijks.
• Gebruik de spindelblokkeerknop nooit als de machine in werking is.
• Zorg ervoor dat de spantang-diameter overeenkomt met de as-diameter van het accessoire.
• Gebruik een materiaalklem voor het vastzetten van het werkstuk.
• Houd uw vingers weg van het draaiende accessoire.

Bij het inbedrijfstellen van de machine

• Controleer of de schakelaar niet in de "AAN" stand staat voordat u de netstekker op de netspanning aansluit.
• Houd het netsnoer altijd uit de buurt van bewegende delen van het gereedschap.

Het apparaat onmiddellijk uitzetten bij:

• Storing in de netstekker, netsnoer of snoerbeschadiging.
• Defecte schakelaar.
• Rook of stank van verschroeide isolatie.

Elektrische veiligheid

Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheidsvoorschriften in het apart bijgevoegde veiligheidskatern door.

Controleer altijd of uw netspanning overeen- komt met de waarde op het typeplaatje.

Bij vervanging van snoeren of stekkers

Wanneer het netsnoer beschadigd raakt, dan dient het vervangen te worden door een speciaal netsnoer dat verkrijgbaar is bij de fabrikant of de customer service van de fabrikant. Gooi oude snoeren of stekkers direct weg zodra ze door nieuwe exemplaren zijn vervangen. Het is gevaarlijk om de stekker van een los snoer in een stopcontact te steken.

Bij gebruik van verlengsnoeren

Gebruik uitsluitend een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine. De aders moeten een doorsnede hebben van minimaal 1,5 mm². Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

De bankslijpmachine is een gecombineerd stuk gereedschap voor het slijpen en polijsten van metalen, kunststoffen en andere materialen met behulp van de juiste slijpschijven.

De flexibele as is bedoeld voor gebruik als een slijper, schuurmachine, staalborstel, polijstmachine, snij- of afkortgereedschap. Dit roterende multi-gereedschap is zeer geschikt voor het bewerken van materialen als hout, kunststof, natuursteen, aluminium, messing en staal. Gebruik altijd de juiste accessoires en stel de juiste snelheid in.

TECHNISCHE SPECIFICATIES

Model Nr. BG501AC/S_BG501AC
Spanning 220V - 240V
Frequentie 50 Hz
Opgenomen vermogen 120W S1, 150W S2 5min
Onbelast toerental 0-9900 /min
Afmeting slijpsteen ∅ 75x20 mm
Afmeting asgat slijpsteen ∅ 10 mm
Klasse II
Gewicht	2,24 kg
L_pa (geluidsdruk)	82,8+3 dB(A)
L_wa (geluidsvermogen)	95,8+3 db(A)

Inschakelduur

De inschakelduur S2=5 min (kortstondig bedrijf) betekent dat de motor met het nominaal vermogen enkel voor de tijd (5 min) vermeld op het kenplaatje voortdurend mag worden belast. Anders zou hij on-toelaatbaar warm worden. Tijdens de pauze koelt de motor weer af op zijn oorspronkelijke temperatuur.

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toe-passingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.

BESCHRIJVING

De nummers in de tekst verwijzen naar de diagrammen op pagina 2 - 3.

1. Aan/Uit-schakelaar
2. Vonkenscherm
3. Beugel van vonkenscherm
4. Veiligheidskap
5. Slijpschijf
6. Polijstschijf
7. Stelknop gereedschapsstandaard
8. Gereedschapsstandaard
9. Montagegaten
10. Stelschroef vonkenscherm
11. Snelheid-afstelknop
12. Flexibele as
13. Vergrendelingspen
14. Steeksleutel

3. ASSEMBLAGE

De slijpmachine moet met bouten worden vastgezet op een werkbank. De lengte van deze bouten is afhankelijk van de dikte van de werkbank. Is deze van staal dan is het verstandig om een onderlegplankje o.i.d. te gebruiken om de slijpmachine te isoleren van de werkbank en om trillingen te voorkomen.

Montage en afstelling van vonkenschermhouder en vonkenscherm (Afb. C & D)

De spatglashouder en spatglas moeten altijd ingesteld/gemonteerd worden met stilstaande slijpsteen en met de netstekker uit het stopcontact.

• Bevestig de beugel (3) van het vonkenscherm op de kap van de slijpschijf, met de bijgeleverde schroeven (10).
• Stel het van vonkenscherm af op de juiste hoogte. De ruimte tussen de schijf en het van vonkenscherm moet 1 tot 1,5 mm zijn.
• Zet vervolgens de schroeven (10) stevig vast.
• Bevestig het vonkenscherm (2) op de beugel (3) van het vonkenscherm.
• Plaats het vonkenscherm zo dat het maximale bescherming biedt tijdens het werken.
• Draag altijd een veiligheidsbril.

Leunspaan monteren en instellen (Afb. E)

De leunspaan moet altijd worden ingesteld met stilstaande slijpsteen en met de netstekker uit het stopcontact.

• Monteer de leunspaan (8) zoals aangegeven in Afb.E.
• Zet de leunspaan zo goed mogelijk vast met maximaal 1 - 1,5 mm tussenruimte tussen leunspaan (8) en slijpsteen (5).

Vervangen van de slijpsteen (Afb. F, G & H)

Benodigd gereedschap:

• Steeksleutel 17 mm
• Schroevendraaier

De slijpsteen altijd vervangen met stilstaande motor en met de netstekker uit het stopcontact.

• Verwijder de beschermkappen (4) met behulp van bovengenoemd gereedschap. Op de rechter as zit een rechtse schroefdraad. Op de linker as zit een linkse schroefdraad. Houdt hiermee rekening als u de stenen vervangt.
• Neem de steeksleutel en draai de moer los. Neem de oude steen eraf.
• Maak de klemschijven schoon. Plaats één klemschijf (A) weer op de as met de holle kant naar de slijpsteen. Schuif de nieuwe steen op de as. Plaats de tweede klemschijf (A) op de as, ook met de holle kant naar de slijpsteen gericht. Draai nu de moer op de as. Niet te vast! Nu de beschermkap monteren en de leunspaan weer afstellen. De motor even laten draaien zonder te slijpen.

Monteer de flexibele as (12) op de bankslijpmachine. De ring van de flexibele as (12) kan vervolgens op de bankslijpmachine worden vastgemaakt.

Een accessoire in de flexibele as plaatsen (Afb. J)

Om een accessoire in de flexibele as te plaatsen blokkeert u de as door de pin (13) in de pin opening te steken. Vervolgens kunt u met de spansleutel (14) de spankop losdraaien en de accessoire plaatsen. Zorg ervoor dat de pin (13) is verwijderd is voor u de machine weer in gebruik neemt.

Accessoires voor de Roterende multitool

Voor u accessoires gebruikt controleert u altijd of het toegestane toerental van de accessoire geschikt is voor de hoogste snelheid van de Roterende multitool.

4. BEDIENING

Keuze van de slijpsteen

Grove slijpstenen verwijderen over het algemeen het meeste materiaal en fijne slijpstenen worden gebruikt voor de afwerking. Als het oppervlak oneffen is, begint u met een grove slijpsteen en slijpt totdat het vlak is. Vervolgens gebruikt u een fijne slijpsteen om de krassen die de eerste slijpsteen heeft achtergelaten te verwijderen en om het werkstuk af te werken.

Het slijpen (Afb. A)

Ga de steen niet "dichtsmeren" door bijvoorbeeld hout, lood of een ander zacht metaal tegen de slijpsteen te houden. Duw het te slijpen werkstuk niet te hard tegen de steen, om het maken van groeven te voorkomen. Koel de te slijpen werkstukken af met water. Houtbeitels e.d. mogen beslist niet "blauw" worden geslepen. Zorg ervoor dat het te slijpen voorwerp tijdens het slijpen niet uit de hand glipt en tussen leunspaan en steen klem komt te zitten. Hierdoor kan namelijk de steen barsten, de motor vastlopen en terugslag van het werkstuk ontstaan waardoor verwondingsgevaar ontstaat. Wanneer u de machine 30 minuten heeft gebruikt, moet de machine uitgeschakeld worden. Laat de machine afkoelen tot kamertemperatuur.

Inbedrijfstelling

• Controleer of de netschakelaar (1) in de "UIT"-stand staat voordat u de netstekker op het lichtnet aansluit.
• Druk de netschakelaar (1) in de "AAN"-stand om uw werkbankslijpmachine in werking te stellen.
• Houd het netsnoer altijd uit de buurt van bewegende delen.

Snelheidsaanpassing (Afb. A)

De gewenste snelheid kan worden afgesteld met de snelheid-afstelknop (11). De snelheid kan ook tijdens gebruik worden aangepast.

• Verhoog de snelheid door de snelheidafstelknop (11) naar rechts te draaien.
• Verlaag de snelheid door de snelheidafstelknop (11) naar links te draaien.

De benodigde snelheid is afhankelijk van het materiaal en kan door middel van een zaagtest worden vastgesteld.

5. ONDERHOUD

Schakel voor reiniging en onderhoud altijd de machine uit en verwijder de netstekker uit het stopcontact.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt.

GARANTIE

VONROC producten zijn ontworpen volgens de hoogste kwaliteitsstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens deze periode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem dan rechtstreeks contact op met VONROC.

De volgende situaties vallen niet onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een nietgeautoriseerd servicecentrum.
• Normale slijtage.
• De machine is misbruikt, verkeerd gebruikt of

slecht onderhouden.

- Er zijn niet-originele reserveonderdelen gebruikt.

Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VON-ROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of vervanging van defecte producten of onderdelen.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.

1. CONSIGNES DE SÉCURITÉ

VONROC · Lingenstraat 6 · 8028 PM Zwolle · The Netherlands

VONROC®

BUILD YOUR FUTURE

©2022 VONROC

WWW.VONROC.COM

2206-22
