GEBRUIKSAANWIJZING PSHL 2 D1 PARKSIDE

Bedienings- en veiligheidsinstrumenties
Vertaling van de originele bedieningshandleiding

PL

SPAWARKA INWERTOROWA NA DRUT RDZENIOWY

Tabel van de gezruikte pictogrammen.. 79

Inleiding.. 80

Gebruik conform de voorschriften.. 80
Leveringsomvang . 80
Onderdeelbeschrijving.. 81
Technische gegevens.. 82

Veiligheidsinstructies.. 82

Gevarenbronnen bij vlambooglassen.. 84
Specifieke veiligheidsinstrumentes voor lasschem . 86
Omgeving met verhoogd elektrisch risico.. 87
Lassen in beperkte ruimtes . 88
Optellen van nullastspanninger.. 88
Gebruik van schouderbanden.. 89
Beschermende kleding.. 89
Bescherming gegen stralen en verbrandingen.. 90
EMC-apparaatclassificatie.. 90

Vór de ingebruikname.. 91

Montage 91

Lasschild monteren.. 91
Vuldraad aanbrengen . 91

Ingebruikname.. 93

Apparaat in- en uitschakelen.. 93
Lasstroom en draadaanvoer instellen.. 93
Lassen 94
Lasnaad make n 95

Onderhoud.. 97

Milieu-informatie en afvalverwijderingsrichtlijnen... .97

EU-conformiteitsverklaring 98

Aanwijzingen over garantie en afhandelen van de service...... Pagina 99

Garantievoorwaarden.. 99
Garantieperiode en wettelijk garantieclaims.. 99
Omvang van de garantie.. 99
Afwikkeling in geval van garantie.. 100

Service.. 100

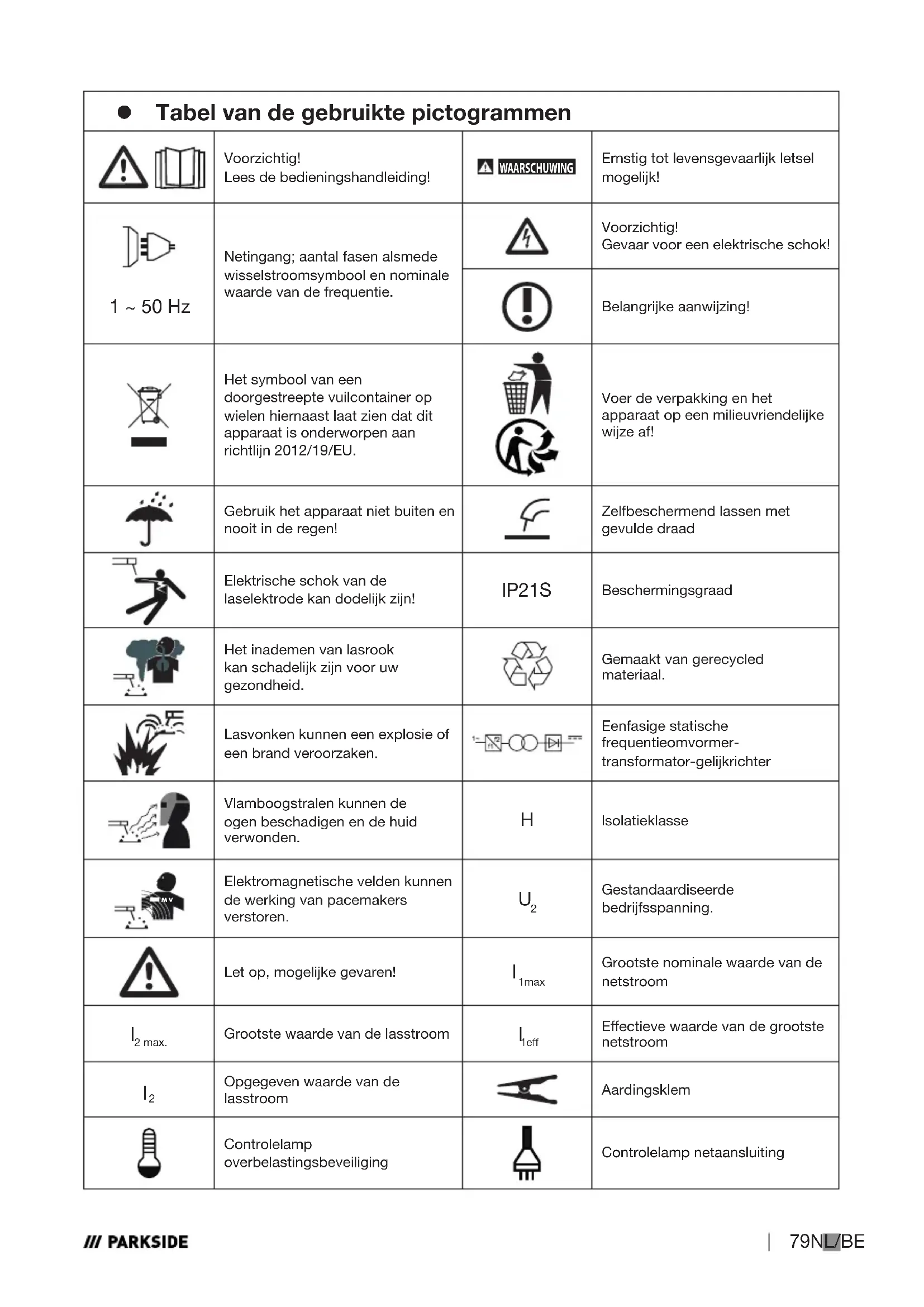

● Tabel van de gezebuike pictogrammen
	Voorzichtig! Lees de bedieningshandleiding!	WAARSCHUUNG	Ernstig tot levensgevaarlijk letsel möglichk!
1 ~ 50 Hz	Netingang; aantal fasen alsmede wisselstroomsymbool en nominale waarde van de freiagentie.		Voorzichtig! Gevaar voor een elektrische schok!
			Belangrijke aanwijzing!
	Het symbool van een doorgestreepte vuilcontainer op wielen hiernaast waar zien dat dit apparaat is onderworpen aan richtlijn 2012/19/EU.		Voer de verpakking en het apparaat op een milieuvriendelijk wijze afl!
	Gebruik het apparaat Niet buiten en nooit in de regen!		Zelfbeschemend階段en met gemulde draad
	Elektrische schok van de laselektrode kan dodelijk+zijn!	IP21S	Beschermingsgraad
	Het inademen van lasrook kan schadelijk�ij voor uw gezondheid.		Gemaakt van gerecycled materiaal.
	Lasvonken hunnen een explosie of een brand veroorzaken.		Eenfasige staatische freugeteomvormer-transformator-gelijkrichter
	Vlamboogstralen hunnen de ogen beschaden en de huid verwonden.	H	Isolatieklasse
	Elektromagnetische velden hunnen de werkung van pacemakers verstoren.	U2	Gestandaardiseerde bedrijfsspanning.
	Let op, mogelijk gevaren!	1max	Grootste nominale waarde van de netstroom
I2 max.	Grootste waarde van de lasstroom	1eff	Effectieve waarde van de grootste netstroom
I2	Opgegeven waarde van de lasstroom		Aardingsklem
	Controleamp overbelastingsbeveiliging		Controleamp netaansluiting

INVERTER-GEVULDE DRAADLASAPPARAAT PIFDS 120 B2

Inleiding

Hartelijk gefeliciteerd!

U hebt gekozen voor een van once hoogwaardige apparaten. Leer het product voor de eerste ingebruikname kennen. Lees hiervoor de volgende gebruikershandleiding

en de veiligheidsvoorschriften aandachtig door. De inbedrijfstelling van dit gereedschap mag alleen door geinstrueerde Personen gebeuren.

BUITEN HET BEREIK VAN KINDEREN HOUDEN!

- Gebruik conform de voorschriften

Het apparaat is geschikt voor zichbeshermend vuldraadlassen met behulp van de juiste draad. Er is geen extra gas nodig. Het beschermgas is in verpulverde vorm in de draad cervat, waardoor het direct in de lichtboog worden geleid en het maakt het apparaat bij werkzaamheden buiten ongevoelig voor wind. Alleen draadelektroden die geschikt zijn voor het apparaat,ogens worden gebruikt. Bestanddeel van het gebruik conform de voorschriften is ook de inachtneming van de veiligheidsaanwijzingen en van de montagehandleiding en van de gebruiksaanwijzingen in de bedieningshandleiding.

De geldende ongevallenpreventievoorschriften要去en uiterst nauwgezet worden gerespecteerd.

Het apparatus mag nicht worden gebrukt:

• in ruimtes die nicht voldoende geventileerd zijn,
• in een explosiegevaarlijke omgeving,
• om buizen te ontdooien,
• in de buurt van mensen met een pacemaker en
• in de buurt vanlicht ontvlambare materialen.

Gebruik het product alleen zoals is beschreiben en voor de vermelde toepassingsgebieden. Bewaar deze handleiding goed. Overhandig ook alle documentatie bij de overdracht van het product aan derden. Elk gebruik dat afwijk van het gebruik conform de voorschriften, is verboden en is möglichke gevaarlijk. Schade door Niet-inachtneming of verkeerd gebruik worden Niet door de garantie gedekt en valt Niet onder de aansprakelijkheid van de producent. Het apparaat is Niet bestemd voor commercieel gebruik. Bij commercieel gebruik vervaft de garantie.

Leveringsomvang

1 Inverter-gevulde draadlasapparaat PIFDS 120 B2
1 gasmondstuk (vooraf gemonteerd)
4 lasmondstukken (1x 0,9 mm vooraf gemonteerd; 1x 0,8 mm; 1x 0,6 mm; 1x 1,0 mm)
1 bikhamer met staalborstel
1 vuldraad 0,9mm / 450g
1 lasschild
1 draagriem
1 gebruikershandleiding

Resterend risico

Ook wanner u het apparaat volgens de voorschriften gebruikt, blijven er altijd resterende risico's bestaan. Volgende bevaren können zich voordoen met betrekking tot de constructie enuitvoering van dit vuldraadlasapparaat:

oogletsels door verblinding;

aanraken van hete onderdelen van het apparatus of van het werkstuk (brandwonden);
■ bij ondeskundige beveiliging gegen oncevallen en brandgevaar door vliegende vonken of slakdeeltjes;
schadelijke emissies van roken en gassen, bij gebrek aan lucht resp. onvoldoende afzuiging in gesloten ruimtes.

Verminder het resterende risico door het apparaat zorgvuldig en volgens de voorschriften te gebruiken en alle aanwijzingen op te volgen.

Onderdeelbeschrijving

7 Draaiknop voor het instellen van de materiaaldijke

17 Vuldraad-lasspoel (draadrol) 0,9mm / 450g

1 Afdekking draadaanvoereenheid
2 Draagriem
Stroomstekker
4 Massakabel met massaklem
5 Hoofdschakelaar AAN / UIT
6 Controlelamp netaansluiting
8 Controlelamp overbelastingsbeveiling
Gasmondstuk
10 Toorts
11 Lasstartknop
12 Slangenpakket
13 Lasmondstuk (0,6 mm)
Lasmondstuk (0,8 mm)
15 Lasmondstuk (0,9 mm)
Lasmondstuk (1,0 mm)
18 Slakkenhamer met staalborstel
19 Aanvoerrol
20 Schild
21 Donker lasglas
22 Handgreep
23 Lasschild na montage
24 Montageclip
25 Beschermglasvergrendeling
26 Gemonteerd handvat
27 Stelschroef
28 Drukroleenheid
29 Rollenhouder
30 Aanvoerrolhouser
31 Draaddoorvoer
32 Draadhouser
33 Toortshals

Grootste nominale waarde van de netstroom: I 1, max 17,3 A

Effectieve waarde van de grootste nominale stroom: I 11,3 A

Lasdraadtrommel max.: ca. 1000 g

Diameter lasdraad max.: 1,0 mm

Beveiliging: 16 A

Aanbevolen materiaaldikte: 0,8-3,0 mm

Technische en visuele wijzigingen können in het kader van de doorontwikkeling zonder aankondiging worden uitgevoerd. Alle maten, aanwijzingen en gegevens in deze gebruikershandleiding zijn dan ook zonder garantie. Juridische claims die op basis van de gebruikershandleiding worden ingediend, können.daarom Niet worden opgeeelst.

Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en neem de beschreiben instructies in acht. Maak u met behulp van deze bedie-ningshandleiding vertrouwd met het apparaat, het correcte gebruik ervan en de veiligheidsinstructies. Op het typeplaatje staan alle technische gegevens van dit lasapparaat. Neem kennis van de technische specificaties van dit apparaat.

Laat reparations en/of onderhoudswerkzaamheden alleen door gekwalificierde elektriciensuitvoeren.
Gebruik alleen de meegeleverde laskabels.
Het apparaat mag tijdens het gebruik Niet direct gegen de wand staan, nicht worden afgedekt ofussen andere apparaten geklemd, zodat altijd voldoende lucht door de ventilatiesleuven kan worden opgenomen. Controller of het apparaat correct op de netspanning is aangesloten. Vermijd iedere trekbelasting van de voedingskabel. Trek de stroomstekker uit het stopcontact, voordat u het apparaat op een andereplaats opstelt.
■ Wanneer het apparaat nicht worden gebruikt, schakelt u het.altijd met de AAN/UIT-schakelaar uit. Leg de elektrodehouder op een geisoleerde ondergrond en haal de elektroden pas na 15 minutes afkoeling uit de houder.
Let op de staat van de laskabels, de toorts evenals de aardingsklemmen. Slijtage aan de isolatie en aan de stroomvoe

rende delen kan gevaarlijk zijn en de kwaliteit van het laswerk verminderen.

Booglassen produceert vonden, gesmolten metalen deeltjes en rook. Let waarom op: Verwijder alle ontvlambare stoffen en/of materialen uit de werkplek en uit de onmiddelijkke omgeving.
Zorg voor ventilatie van de werkplek.

Las Niet op containers, vaten of buizen die brandbare vloeistoffen of gassen bevatten of bevat hebben.

WAARSCHUWING! Vermijd elk direct contact met het las-circuit. De nullastspanning:tussen elektrodetang en aardingsklemkan gevaarlijk zijn. Er bestaat gevaar voor een elektrische schok.

Berg het apparaat Niet op in een vochtige of native omgeving of in de regen. Hier geldt de beschermingsklasse IP21S.

■ Bescherm de ogen met de waarvoor bedoelde veiligheidsglazen (DIN graad 9-10), die u op het meegeleverde lasschem bevestigt. Draag handschoenen en droge beschemende kleding, die vrij is van olie en vet om de huid te beschemmen gegen de ultraviolette straling van de vlamboog.

WAARSCHUWING! Gebruik de lasstroombron nicht om leidingen te ontdooien.

Let op:

De straling van de vlamboog kan de ogen beschadigen en brandwonden op de huid veroorzaken.
Booglassen produceert vonken en druppels gesmolten metaal, het gelaste werkstuk begint te gloeien en blijft relatief lang zeer heet. Raak het werkstuk waarom nicht met blote handen aan.
Bij booglassen komen dampen vrij die schadelijk zichn voor de gezondheid. Zorg ervoor dat u deze, indien möglichk, Niet inademt.
■ Bescherm uzelf gegen de gevaarlijke gevolgen van de vlamboog en houd Personen die nicht bij het werk+zijn betrokken, op een afstand van minstens 2m van de vlamboog verwijderd.

LET OP!

Tijdens het gebruik van het lasapparaat kan het, afhankelijk van de netspanning aan het aansluitpunt, tot storingen in de

stroomvoorziening voor andere verbruikers komen. Neem in geval van twijfel contact op met uw energieleverancier.

Tijdens het gebruik van het lasapparaat kan het tot functiestoringen van andere apparaten komen, bijv. hoorapparaten, pacemakers, enz.

- Gevarenbronnen bij vlambooglassen

Bij vlambooglassen zijn er een reeks bevarenbronnen. Daarom is het voor de lasser bijzonder belangrijk om de volgende regels in acht te nemen, om zichself en anderen nicht in gevaar te brengen en schadelijke gevolgen voor mens en apparaat te vermijden.

Laat de werkzaamheden aan de netspanning, bijv. aan kabels, stekkers, contactdozen enz., alleen door een elektricien uitvoeren volgens nationale en lokale voorschriften.

■ Koppel bij ongevallen het lasapparaat meteen los van de stroom-voorziening.

Wanneer elektrische contactspannings optreden, schakel het apparaat dan onmiddelijk uit en LAST het nakijken door een elektricien.

Let aan de lasstroomzijde altijd op goede elektrische contacten.

Draag tijdens hetijken alkijd aan beiden handen isolerende hand Schoenen. Deze beschermen gegen elektrische schokken (nullastspanning van het lascircuit), gegen schadelijke stralingen (warmte- en uv-straling) en gegen gloeendi metal en slagvonken.

Draag stevige, isolerende schoenen. De schoenen要去 ook isoleren als het nat is. Halve schoenen zichn nicht geschikt, odomat vallende, gloeende metalen druppels brandwonden können veroorzaken.

• Draag geschikte beschemende kleding, geen synthetische kledingstukken.

■ Kijk Niet met onbeschemde ogen in de vlamboog, gebruik alleen een lassers-lasschem met goedgekeurd veiligheidsglas volgens DIN. De vlamboog geeft behalte Licht- en warmtestralen, die een verblinding c.q. brandwond peroorzaken, ook uv-stralen af. Deze onzichtbare ultraviolette straling peroorzaken bij onvoldoende

bescherming een zeer pijnlijke bindvliesontsteking die pas enkele uren later worden opgemerkt. Daarnaast veroorzaken uv-straling op onbeschemme lichaamsdelen verbranding zoals bij zonnebrand.

• Ook Personen of assistenten die zich in de buurt van de vlamboog bevinden,要去en op de gezaren worden gewezen en met de nodige beschermende middelen zijn uitgerust. Stel, indien nodig, schermen op.
  Tijdens het{lassen,vooral inkleine ruimtes,dient voor voldoende toevoer van frisse lucht te worden gezorgd,omdat rook en schadelijke gassen ontstaan.

Aan containers waarin gassen, brandstoffen, minerale oliën of dergelijk worden opgeslagen, mogen – ook wanner ze reeds lang geleden werden leeggemaakt – geen laswerkzaamheden worden uitgevoerd, omdat door restanten explosiegevaar bestaat.

In brand- en explosiegevaarlijke ruimtes gelden speciale voor-schriften.
Lasverbindungen die aan grote belastingen zijn blootgesteld en aan bepaalde veiligheidseisen要去en voldoen, mogen alleen door special opgeleide en gekeurde lassers worden uitgevoerd. Voorbeelden zijn drukketels, loopprails, anhangerkoppelingen, enz.

LET OP! Sluit de aardingsklem.altijd zo zich als möglichk bij de lasnaad aan, zodate de lasstroom de kortst möglichke weg van de elektrode aan de aardingsklem kan nemen. Verbind de aardingsklem nooit met de behuizing van het lasapparaat! Sluit de aardingsklem nooit aan op geaarde delen, die ver van het werkstuk verwijderd liggen, bijv. een waterleiding in een andere hoek van deruimte. Anders zou het hunnen zich dat het aardingsystem van deruimte waarin u last, beschadigd worden.

Gebruik het lasapparaat Niet in een vochtige omgeving.
Plaats het lasapparaat alleen op een vlakke plek.
Gebruik het lasapparaat nicht in de regen.
De uitgang is gemeten bij een omgevingstemperatuur van 20^ en de lastijd kan bij hogere temperaturen korter+zijn.

Gevaar door elektrische schok:

Een elektrische schok van een laselektrode kan dodelijk়n. Las Niet bij regen of sneeuw. Draag droge isolatiehandsoenen.

Pak de elektrode nicht met blote handen vast. Draag geen natte of beschadigde handschoenen. Bescherm uzelf gegen een elektrische schok door u van werkstuk te isoleren. Open de behuizing van de inrichting nicht.

Gevaard door lasrook:

Het inademen van lasrook kan schadelijk zijn voor de gezondheid. Houd het hoofd Niet in de rook. Gebruik inrichtingen in open gebieden. Gebruik ontluchting om de rook te verwijdersen.

Gevaard door lasvonden:

Lasvonken können een explosie of een brand verooorzaken. Houd brandbare stoffen uit de buurt van{lassen. Las Niet naast brandbare stoffen. Lasvonken können branden verooorzaken. Houd een brandblusser bij de hand en iemand die toekijkt en de blusser onmiddelijk kan gebruiken. Las Niet op vaten of andere gesloten containers.

Gevaard door vlamboogstralen:

Vlamboogstralen können de ogen beschadigen en de huid verwonden. Draag een hoofdbedekking en veiligheidsbril. Draag gehoorbescherming en een hoog gesloten overhemdkraag. Draag lashhelm en let op de correct filterinstelling. Draag volledige lichaamsbescherming.

Gevaar door elektromagnetische velden:

Lasstroom produceert elektromagnetische velden. Gebruik de plasmijnider nicht samen met medische implantaten. Wikkel de laskabels nooit rond het lichaam. Breng laskabels samen.

- Specifieke veiligheidsinstrumenties voor lasschem

• Controller met behulp van een lichtelichtbron (bijv. aansteker).altijd voor aanvang van de laswerkzaamheden of het lasschem correct werkt.

Door lasspatten kan het veiligheidsglas beschadigd geraken. Vervang beschadigde of gekraste beschemglazen meteen.

Vervang beschadigde of sterk verwulde c.q. gekraste componenten onmiddelijk.

Het apparaat mag alleen door personen worden gebruikt, die 16aar of ouder+zijn.

Leer de veiligheidsvoorschriften voor lessen kennen. Neem hier bij ook de veiligheidsaanwijzingen van uw lasapparaat in acht.

Zet het lasschem altijd op, wanner u last. Indien u het nicht gebruikt, kurz u ernstig netvliesletsel oplopen.

Draag altijd beschermende kleding tijdens het lassen.

Gebruik het lasschem niet zonder beschermglas,,ondat anders de optische eenheid kan worden beschadigd. Er bestaat gevaar voor oogletsel!

Vervang het veiligheidsglasijdig voor een goed zicht en onvermoeijaar werken.

- Omgeving met verhoogd elektrisch risico

Bij{lassen in omgevingen met een verhoogd elektrisch risico dienen de volgende veiligheidsinstructies in acht te worden genomen.

Omgevingen met verhoogd elektrisch risico treft u bijvoorbeeld aan:

op werkplekken waar de bewegingsruimte beperkt is, zodat delasser in een geforceerde houding (bijv. knielend, zittend, liggend) werkt en elektrisch geleidende delen aanraakt;

op werkplekken die geheel of gedeeltelijk elektrisch geleidend zich begrensd en waar een groot gevaar bestaat door vermijd-haar of toevallig aanraken door de lasser;

op natte, vochtige of warme werkplekken, waar de luchtvochtigheid of transpiratie de watertand van de menselijke huid en de isolerende eigenschappen van de beschemende uitrusting aanzienlijk verlaagt.

Ook een metalen ladder of een steiger können een omgeving met verhoogd elektrisch risico scheppen.

In een dergelijk omgeving dienen een isolerende ondergrond entussenlagen te worden gezruikt, verder dienen kaphandschoenen en hoofdbedekkingen van leer of van andere isolerende stoffen te worden gedragen om het lichaam van aarde te isoleren. De lasstroombron moet zich buiten het werkgebied c.q. de elektrisch geleidende vlakken en buiten de reikwijdte van de lasser bevinden.

Aanvullende bescherming gegen een schok door netspanning bij een storing kan door het gebruik van een aardlekschakelaar zijn voorzien, die bij een lekstroom van nicht meer dan 30mA worden gezruikt en alle inrichtingen voor het netspanningsbedrijf in de buurt voedt. De aardlekschakelaar要去 voor alle stroomtypen�n geschikt.

Middelen voor het snel elektrisch ontkoppelen van de lasstroombron of het lasstroomcircuit (bijv. moodstopinrichting)要去en gemakkelijk zijn te bereiken. Bij gebruik van lasapparaten onder elektrisch gevaarlijke omstandigheden mag de uitgangsspanning van het lasapparaat dat stationair draait, Niet hoger� dan 113 V (piekwaarde). Dit lasapparaat mag op basis van de uitgangsspanning in deze gezallen worden gebruikt.

Lassen in beperkte ruimtes

Bij het{lassen in beperkte ruimtes kan een risico door toxische gassen (verstikkingsgevaar) ontstaan.

In beperkte ruimtes mag alleen worden gelast, wanner er geinstru-erde Personen in de onmiddelijkne nabijheid aanwezig zijn, die in geval van nood+kunnen ingrijpen. Hier dient voor het begin van het lasproces een analyse door een deskundige te worden uitgevoerd om te bepalen welke stappenoodzakelijk+zijn om de veiligheid van het werk te waarborgen en welke voorzorgsmaatregelen dienen te worden genomen tijdens het feitelijke lasproces.

- Optellen van nullastspanningen

Wanneer meer dan een lasstroombron tegelijkkertijd in werkking is, können de nullastspanningen ervan worden opgeteld en tot een verhoogd elektrisch risico leiden. Lasstroombronnen要去en zo

worden aangesloten dat dit risico tot een minimum worden beperkt. De individuele lasstroombronnen, met hunAPE besturingen en aansluitingen, moeten duidelijk worden gemarkeerd, zodat herkenbaar is wat bij welk lasstroomcircuit hoort.

- Gebruik van schouderbanden

Er mag nicht gelast worden, wanneer de lasstroombron of het draad-aanvoerapparaat wordt gedragen, bijv. met een schouderband.

Daardoor要去 worden voorkomen:

Het risico om het evenwicht te verliezen, wanner er aan aangesloten leidingen of slangen worden getrokken

Het verhoogde gevaar voor een elektrische schok,,ondat de lasser met de aarde in contact komt, wanner deze een lasstroombron van klassle I gebruikt, waarvan de behuizing door zinn randaarde is geaard.

- Beschermende kleding

Tijdens de werkzaamheden要去 de lasser over heel zijn lichaam beschermd zichen谈起 straling en verbranding door de juiste kleding en gezichtsbescherming. De volgende stappen dieren in acht te worden genomen:

• trek voór de laswerkzaamheden de beschermende kleding aan.
  Trek handschoenen aan.
• Open ramen om de luchtaanvoer te garanderen.
  Draag een veiligheidsbril.

Aan beiden handen要去en kaphandschoenen van een geschikt materiaal (leer) worden gedragen. Deze要去en in een perfecte staat+zijn.
- Om de kleding te beschemmen gegen rondvliegende vonken en verbranding dienen geschikte schorten te worden gedragen.

Wanner de aard van de werkzaamheden, bijv. lessen boven het hoofd, dat eist,要去 een beschemend pak worden gedragen en, indien nodig, een hoofdbescherming.

Wijs op de werkplek met een affiche "Voorzichtig! Niet in de vlammen kijken!" op het risico voor de ogen. De werkplekken dienen möglich zo te worden afgeschermd dat personen in de buurt zijn beschermd. Onbevoegden要去en uit de buurt van laswerkzaamheden worden gehonden.

In de onmiddelijkke omgeving van vaste werkplekken mogen de wanden noch Licht van kleur+zijn,noch glanzend.Ramen moeten minstens tot op hoofdhoogte worden beveiligd gegen het doorla- ten of weerkaatsen van straling, bijv. door geschikte verf.

- EMC-apparaatclassificatie

Conform de norm IEC 60974-10 gaat het hier om een lasapparaat met de elektromagnetische compatibilititeit van klasse A. Appara-ten van klasse A় apparaten die+zijn geschikt voor het gebruik in alle andere gebieden dan het woongedeelte en die gebieden die direct op een laagspannings-stroomnet+zijn aangesloten dat (ook) woningen voorziet. Apparaten van klasse A要去en voldoen aan de grenswaarden van klasse A.

WAARSCHUWING: Apparaten van klasse A zich voorzien voor het gebruik in een industrielle omgeving. Vanwege de storende invloeden die zich vermogensgerelateerd en ook door straling voordoen, hunnen er mogelijkwerwaits problemen optreden om de elektronische compatibiliteit in andere omgevingen te waarborgen. Ook wonneer het apparaat voldoet aan de emissiegrenswaarden volgens de norm, hunnen betreffende apparaten toch tot elektronatische storingen in gevoelige installations en apparaten leiden. De gebruiker is verantwoordelijk voor storingen dieijdens het werkendoor de vlamboog ontstaan en de gebruiker要去 geschikte beschermingsaatregelen nemen. Hierbij要去 de gebruiker vooral letten op: net-, bedienings-, signaal- en telecommunicatiekabels computers en andere microprocessorstusurde apparaten; television-, radio- en andere weergaveapparatuur; elektronische en elektrische veiligheidsvoorzieningen;

• personen met pacemakers of gehoorapparaten;
• meet- en kalibreerinrichtingen;
• immuniteit gegen storingen van andere inrichtingen in de buurt;
• het tijdstip waarop de laswerkzaamheden worden uitgevoerd.

Om möglich storende stralingen te verminderen, worden aanbevolen:

• de netaansluiting met een netfilter uit te rusten;
• het apparaat regelmatig te onderhonden en in een goed onderhoudsniveau te honden;
• laskabels要去en volledig worden aufgewiekeld en, indien mogelijk, parallel over de grond lopen;
• apparaten en installations die gevaar lopen door storende straling, moeten, indien möglichk, uit het werkgebied worden verwijderd of worden afgeschermd.

Vór de ingebruikname

Neem alle onderdelen uit de verpakking en controller of het vuldraadlasapparaat of de afzonderlijke onderdelen beschadigd zich. Als dit zo is, gebruik dan het vuldraadlasapparaat Niet. Neem contact op met de producent via het vermelde serviceadres.
Verwijder alle beschemende folies en overige transportverpakkingen.

• Controller of de levering compleet is.

Montage

Lasschild monteren

Plaats het donkere lasglas met het opschrift omhoog in het schild (zie afb. C). Het opschrift van het donkere lasglas moet nu vanaf de voorijde van het beschermingsschild zichtaar+zijn.
Schuif de handgreep van binnenaf in de passende uitsparing van het schild, tot deze vastklikt (zie afb. D).

Vuldraad aanbrengen

LET OP!

Om het gevaar van een elektrische schok, een letsel of een beschadiging te

vermijden, trekt u voor elk onderhoud of werkvoorbereidende aktiviteit de stroomstekkeruit het stopcontact.

AANWIJZING:

Afhankelijk van de toepassing worden verschillende lasdraden

gebruikt. Met dit apparaat konnen lasdraden met een diameter van 0,6-1,0 mm worden gebruikt.

Aanvoerrol, lasmondstuk en draaddiameter要去en altijd bij elkaar passen. Het apparaat is geschikt voor draadrollen tot maximaal 1000 g.

• Ontgrendel en open de afdekking voor de draadaanvoereenheid 1 , door de vergrendeling omhoog te drukken.
  Ontgrendel de roelenheid door de rolhouser aan te drukken en gegen de wijzers van de klok in draaien (zie afb. F).

Trek de rolhouden de sluitring van de as af (zie afb. F).

AANWIJZING: Let erop dat het uiteinde van de draad Niet loskomt waardoor de rol op eigencracht afrolt. Het uiteinde van de draad mag pas tijdens de montage worden losgemaakt.

Pak de vuldraad-lasspo volledig uit, zodat deze ongehinderd kan worden afgerold. Maak het uiteinde van de draadECHTER nog Niet los (zie afb.G).
Plaats de draadrol op de as. Let erop dat de rol aan de zichde van de draaddoorvoer [31] wordt afgewikkeld (zie afb. G).
Plaats de sluitring en de rolhoud er weeop en vergrendel deze door aan te drukken en met de wijzers van de klok mee te draaien (zie afb. G).
Draai de stelschro los en zwenk deze omlaag (zie afb. H).
Draai de drukroleenhe, naar de zijkant weg (zie afb. l).
Maak de aanvoerrolhouser doortegen de wijzers van de klok in te draaien en trek hem er aan voren af (zie afb. J).
- Controller op de bovenzijde van de aanvoerrol [19], of de juiste draaddikte is aangegeven. Indien nodig要去 de aanvoerrol worden omgedraaid of verrangen. De meegeleverde lasdraad (Ø 0,9 mm)要去 in de aanvoerrol met de aangegeven draaddikte van Ø 0,9 mm worden gebruikt. De draad要去 zich in de voorste groef bevinden!
Plaats de aanvoerrolhoud er terug op en schroef deze met de wijzers van de klok mee vast.
Verwijder het gasmondstuk door gegen de wijzers van de klok in te trekken en te draaien (zie afbeelding K).
Schroef het lasmondstuk eruit (zie afb. K).
Leid het slangenpakke zorecht mogelijk van het lasapparaat weg (leg het op de grond).
Neem het uiteinde van de draad UIT de spoelrand (zie afb. L).
Kort het uiteinde van de draad in met een draadschaar of een zijkniptang om het beschadigde gebogen uiteinde van de draad te verwijderen (zie afb. L).

AANWIJZING: de draad要去 heel de tijd gespannen worden gehonden, om te vermijden dat hij loskomt en afrolt! Het is aan te raden om de werkzaamheden altijd met een andere person ont te voeren.

Schuif de vuldraad door de draaddoorvoer 31 (zie afb. M).
Leid de draad langs de aanvoer en schuif deutsche daarna in de draadhouser (zie afb. N).
Zwenk de drukroleenhe in de richting van de aanvoerrol 19 (zie afb. O).
Haak de stelschro erin (zie afb. O).
Stel de tegendruk in met de stelschroef. De lasdraad moet vastussen drukrol en aanvoerrol 19 in de bovenste geleiding zitten zonder bekneld te raken (zie afb. O).
Schakel het lasapparaat met de hoofdschakelaar 5 in.
Duw de toortsknop 11
Nu schuift het draadaanvoersysteme de lasdraad door het slangenpakket 12 en de toorts 10.
Zodra de draad 1-2 cm uit de toortsha3 steekt, toortsknop 11 opnieuw loslaten (zie afb. P).
Schakel het lasapparaat weeuit.

Schroef het lasmondstuk er weer in. Let erop dat het lasmondstuk 15 bij de diameter van de gebruekte lasdraad past (zie afb. Q). Bij de meegeleverde lasdraad (0,9 mm)要去 het lasmondstuk met de markings 0,9 mm worden gebruikt.

Schroef het toortsmondstweer op de toortshals 33 (zie afb. R).

LET OP! Om het gevaar van een elektrische schok, een letsel of een beschadiging te vermijtrekt u voor elk onderhoud of werkvoorbereidende activiteit de stroomstekker uit het stopcontact.

Ingebruikname
- Apparaat in- en uitschakelen

Schakel het lasapparaat met de hoofdschakelaar 5 in enuit. Wanner u het lasapparaat langereijd Niet gebruikt, trekt u de stroomstekker uit het stopcontact. Alleen dan is het apparaat volledig zonder stroom.

• Lasstroom en draadaanvoer instellen

Met de draairegelaar op de voorzijde van het lasapparaat kan de te階段en materiaaldijke worden ingesteld. De stroom en draadaanvoer worden automatisch geregeld.

Aanbevolen lasdraaddiameter voor een bepalde materiaaldijke:

Lasdraaddiameter Dikte van het werkstuk
0,6 mm 0,8-1,5 mm
0,8 mm 0,8-2,0 mm
0,9 mm 0,8-3,0 mm
1,0 mm 1,0-3,0 mm

De volgende tabel toont het lasstroombereik afhankelijk van de gekozen instelling voor de materiaaldijke:

Ingestelde materiaaldikte Lasstroombereik
0,8 mm 20-45 A
1,5 mm 45-60 A
2 mm 75-90 A
2,5 mm 90-110 A
3 mm 110-120 A

Overbelastingsbeveiling

Het lasapparaat is beveiligd gegen thermische overbelasting door een automatische veiligheidsinrichting (thermostat met automatisch opnieuw inschakelen). De veiligheidsinrichting onderbreekt het stroomcircuit bij overbelasting en het gele controlelampje Overbelastingsbeveiliging brandt.

Bij activering van de veiligheidsinrichting maar u het apparaat afkoelen (ongeveer 15 minutes). Zodra het gele controelampje Overbelastingsbeveiliging dooft, is het apparaat wee bedrijfsklaar.
De beveiliging van de voedingsleidingen maar de contactdozen moet voldoen aan de voorschriften (VDE 0100). Veiligheidswandcontactdozen要去en met max. 16 A worden beveiligd (zekeringen of kabelbeveiligingsschakelaar). Hogere beveiligingen konnen kabelbrand resp. brandschade aan gebouwen tot gevolg hebben.

Lasschild

RISICO VOOR DE GEZONDHEID! Wanneer u het lasschild nicht

gebruikt, kan de vlamboog uv-straling en hitte verspreiden die schadelijk zijn voor de gezondheid en uw ogen verwonden. Gebruik het lasschild.altijd, wanner u last.

Lassen

LET OP! VERBRANDINGSGEVAAR! Gelaste werkstukken zijn zeer heet, waardoor u zich eraan kunt verbranden. Gebruik.altijd een tang om gelaste, heterwerkstukken te verplaatsen.

Nadat u het lasapparaat elektrisch hebt aangesloten, gaat u als volgt te werk:

• Verbind de aardingskabel met de aardingsklem 4 met het teijken werkstuk. Let erop dat een goed elektrisch contact is.
  Op de teleen plaats moeten roest en verf van het werkstuk worden verwijderd.

Kies de materiaaldikte via de draaikno
Schakel het apparaat in.
Houd het lasschil 33 voor het gezicht en leid het gasmondstuk 9 maar deplaats van het werkstuk dat moet worden gelast.
Druk de toortsknop om een vlamboog te verkrijgen. Wanner de vlamboog brandt, voert het apparaat draad in het smeltbad.

Wanner de lasspleet groot genoeg is, worden de toorts 10 langzaamangs de gewenste zijde geleid. De afstand tussen het gasmondstuk en werkstuk要去zo Klein möglichzijn (in geen geval groter dan 10mm
Pendel eventueel lichtjes om het smeltbad een beetje te vergroten.
De branddiepte (komt overeen met de diepte van de lasnaad in het materiaal) moet zo diep可想而知, het smeltbad magECHTER Niet door het werkstuk doorvallen.
De slak mag pas na het afkoelen van de naad worden verwijderd. Om een lashandeling aan een onderbroken naad verder te zetten:
Verwijder eerst de slak op het bevestigingspunt.
In de naadvoeg worden de vlamboog ontstoken, maar de aansluitplaats geleid, waar juist gesmolten en cervolgens worden de lasnaad verder geleid.

VOORZICHTIG! Let erop dat de toorts na hetijken algijd op een geisoleerde plaats要去en neergelegd.

Schakel het lasapparaat na voltooing van de laswerkzaamheden en bij pauze altijd uit en trek de stroomstekker altijd uit het stopcontact.

Lasnaad make

Steknaad of duwend lessen

De toorts worden maar voren geschoven. Resultaat: de branddiepte iskleiner, naadbreedte groter, bovenrups van de naad (zichtbaar oppervlak van de lasnaad)vlakker en de bindfouttolerantie (fout in de materiaalversmelting) groter.

Sleepnaad of trekkend lessen

De toorts worden van de lasnaad weggetrokken (afb. S). Resultaat: branddiepte groter, naadbreedte kleiner, bovenrups van naad hoger en de bindfouttolerantie kleiner.

Lasverbindingen

Er zijn twee basisverbindingen in de lastechniek: stompnaad- (buitenhoek) en hoeknaadverbinding (binnenhoek en overlapping).

Stompnaadverbindingen

Bij stompnaadverbindingen tot een materiaaldijke van 2mm worden de lasranden volledig gegen elkaar aangebracht. Voor grotere diktes dient een afstand van 0,5-4 mm te worden gekozen. De ideale afstand is afhankelijk van het gelaste materiaal (aluminium resp. staal), de samenstelling van het materiaal en de gekozen lasmethode. Deze afstand dient aan een proefwerkstuk te worden bepaald.

Vlakke stompnaadverbindingen

Lassen要去en zonder onderbreking en met voldoende indringdiepte worden uitgevoerd, waarom is een goede voorbereiding uitermate belangrijk. De kwaliteit van het lasresultaat worden beinvloed door: de stroomsterkte, de afstand+tussen de lasranden, de helling van de toorts en de diameter van de lasdraad. Hoe steiler de toorts tegenover het werkstuk worden gehouden, hoe hoger de indringdiepte is en omgekeerd.

s

Om verrormingen die tijdens de materiaalbehandeling kuren optreden, te voorkomen of te beperken, is het goed om de werkstukken met een voorziening vast te zetten. Het dient te worden vermeden om de gelaste structuur te verstijven, zodat breuken in de las worden vermeden. Deze moeilijkheden kuren worden beperkt, wanner de mogelijkheid bestaat om het werkstuk zo te draaien dat de las in twee gegenovergestelde doorvoeren kan worden geleid.

Lasverbindingen aan de buitenhoek

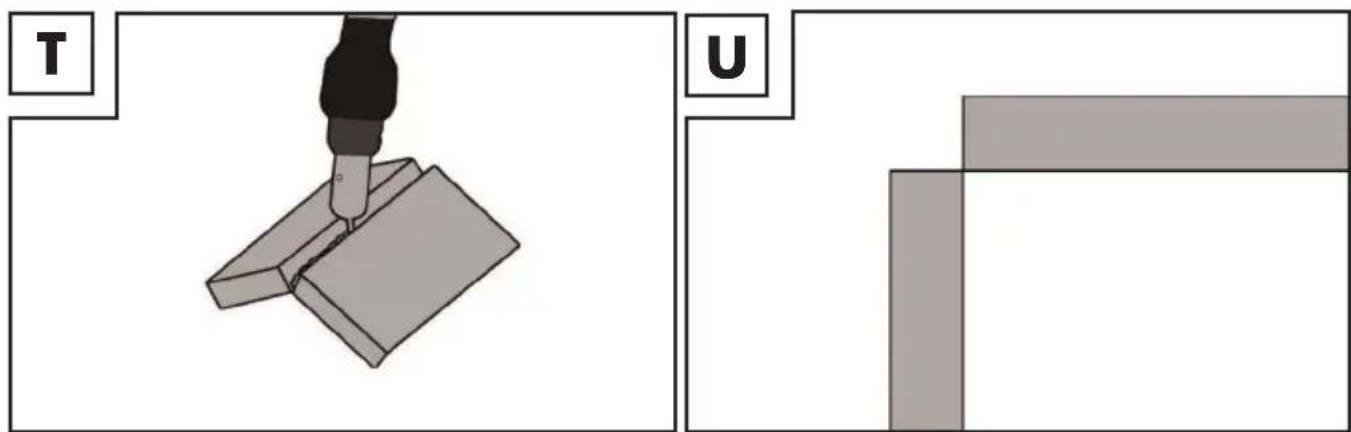

Dit type Voorbereidig is zeer eenvoudig (afb. T, U).

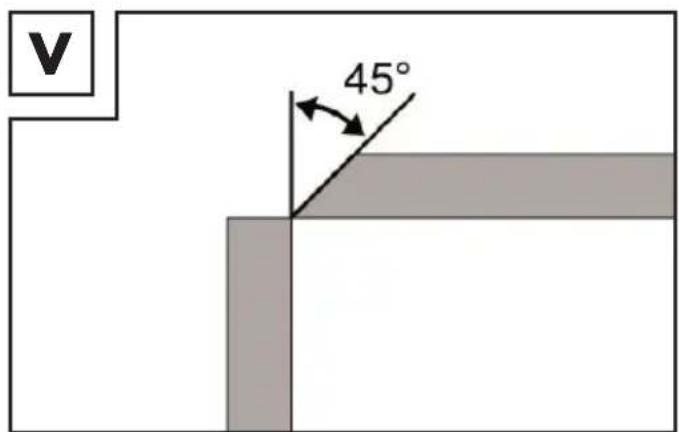

Bij dikkere materialen is ditECHTERNietmeer geschikt. In dit geval is het better om een verbinding zoals hieronder voor te bereiden, waar bij de rand van een plaat wordt afgeschuind (afb.V).

Hoeklasverbindingen

Een hoeklas ontstaat wanner de werkstukken loodrecht ten opzichte van elkaar staan. De las moet de vom hebben van een gelijkzijdige driehoek en eenkleine keelhoogte (afb. W, X).

Lasverbindingen in de binnenhoek

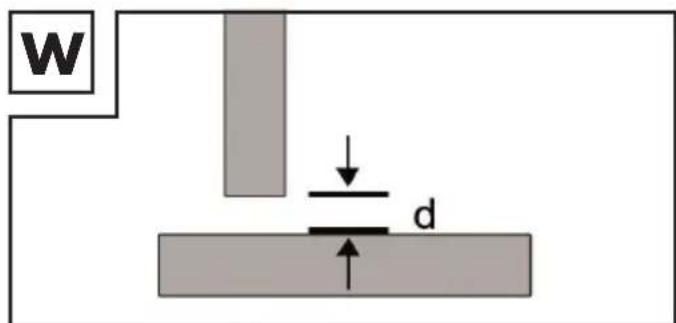

De voorbereiding van deze lasverbinding is zeer eenvoudig en worden gezrukt voor diktes tot 5mm De maar "d" moet tot het minimum worden beperkt en moet in elk geval kleiner zichn dan 2 mm (afb. W).

Bij dikkere materialen is ditECHter Niet更是 geschikt. In dit geval is het better om een verbinding zoals in afbeelding V voor te bereiden, waar bij de rand van een plaat worden afgeschuiind.

De meest gebruikelijke voorbereiding is die met rechte lasranden. De las kan door een normale hoe-klasnaad worden losgemaakt. De beiden werkstukken要去 zich als möglichk谈起 elkaar aan worden gebracht, zoals in afbeelding Y getoond.

- Onderhoud

Verwijder stof en verruilingen regelmatig van het apparaat.
Reinig het apparaat en de accessoires met een fijne borstel of een droge doeK.

- Milieu-informatie en afvalverwijderingsrichtlijnen

VOER ELEKTRISCHE APPARATEN NIET AF VIA HET HUISVUIL! RECYCLING VAN GRONDSTOFFEN IN PLAATS VAN AFVALVERWIJDERING!

Conform de Europese richtig en 2012/19/EU要去 afgedankte elektrische apparatuur geschieiden worden afgevoerd en staat een inzamelpunt voor milieuvriendelijkke recycling worden gebracht. Het symbool van de doorgestreepte afvalcontainer betekent dat dit apparaat aan het einde van de gebruiksduur Niet via het huisvuil mag worden afgevoerd. Het apparaat dient bij়oor bedoelde inzamelpunten, recyclingwerven of afvalbedrijven te worden ingeleverd. De afvalverwijdering van uw defecte, ingezonden apparaten gebeurt voor u zonder kosten. Bovendien zichen verkopers van elektrische en elektronische apparaten en verkopers van levensmiddelen verplicht tot terugname. LIDL biedt u teruggavemogelijkheden direct in de filialen en winkels aan. Teruggave en afvalverwijdering zichen voor u Gratis. Bij de aankoop van een nieuwe apparaat heeft u hetrecht een overeenkomstig oud apparaat koseloos terug te geben. Bovendien heeft u de mogelijkheid om, onafhankelijk van de aankoop van eenNxuw apparaat, koseloos (max. drie) oude apparaten af te geben, die een afmeting van Niet groter dan 25 cm hebben. Wis voor de teruggave alle persoonsgeevens. Verwijder voor de teruggave batterijen/accu's of accumulatoraten die nicht door het oude apparaat worden omsloten, evenals lampen die zonder vermieling konnen worden verwijderd, en lever.Deze in bij een apart inzamelpunt.

Cd = cadmium, Hg = kwik, Pb = lood. Breng gebrukke accu'saar een afvalinzamelpunt in uwplaats of gemeente of terug maar de dealer. Hiermee voldoet u aan de wettelijkke verplichtingen en levert u een belangrijke bijdrage aan de bescherming van het milieu.

Let op de marketing van de verschillende verpakkingsmaterialen engooi deze eventuele gesorteerd als afval weg. De verpakkingsmaterialen zijn gemarkeerd met afkortingen (a) en cijfers (b) met de volgende betekenis:

1-7: Kunststoffen, 20-22: Papier en karton, 80-98: Composieten.

EU-conformiteitsverklaring

Wij,

C. M. C. GmbH Holding

Documentverantwoordelijke:

Joachim Bettinger

Katharina-Loth-Str. 15

D-66386 St. Ingbert

Duitsland

verklaren alleen verantwoordelijk te zijn dat het product

Inverter-gevulde draadlasapparaat

Artikelnummer: 2831

Bouwjaar: 2025/18

IAN:472024_2407

Model: PIFDS 120 B2

voldoet aan de belangrijke beveiligingsvereisten die in de Europese Richtlijnen

EU-laagspanningsrichtlijn

2014/35/EU

EU-richtlijn elektromagnetische compatibiliteit

2014/30/EU

RoHS-richtlijn

2011/65/EU+2015/863/EU

en in de wijzigingen hiervan zijn vastgelegd.

De fabrikant is de enige verantwoordelijke voor het opstellen van de conformiteitsverklaring.

Het bovengenoemde object van de Verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europese Parlement en de Raad d.d. 8 Juni 2011 ter beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Voor de conformiteitsbeoordeling is gebruikgemaakt van de volgende geharmoniseerde normen:

EN 60974-6:2016

EN 60974-10:2021

St. Ingbert, 01-10-2024
C.M.C. GmbH Holding
Katharina-Loth-Straße 15
66386 St. Ingbert
Tel. [phone]
Fax [phone]
i.A.J.

i. o. Joachim Bettinger - Kwaliteitswaarborging -

- Aanwijzingen over garantie en afhandelen van de service

Garantie van C. M. C. GmbH Holding

Geachte klant,

U ontvangt 3aar garantie op dit apparaat vanaf de aankoopdatum. In geval van schade aan dit product kunt u eenrechtmatig beroep doen op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie nicht beperkt.

Garantievoorwaarden

De garantietermijn gaat in op de aankoopdatum. Bewaar het originele kassabon zorgvuldig. Dit document geldt als aankoopbewijs. Wanner binnen 3aar na aankoopdatum van dit product een materiaal-of productiefout optreedt, dan zullen wij het product -aar ons oordeel - Gratis repareren of verrangen. Deze garantie vereist dat het defecte apparaat binnen 3aar vanaf uw aankoop (kassabon) worden ingediend en er schriftelijk kort worden beschreiben wat het gebrek is en wanner het is opgetreden. Wanner het defect onder once garantie valt, ontvangt u het gerepareerde product of een neuen product terug. Door de reparatie of de verranging van het product begint geen neue garantietermijn.

- Garantipeiode en wettelijk garantieclaims

De garantiperiode worden door de waarborg Niet verlangd. Dit geldt ook voor verwangen en gerepareerde onderdelen. Schade en defecten die eventueel al bij de aankoop aanwezig+zijn,要去en onmiddelijk na het uitpakken worden gemeld. Reparaties na afloop van de garantiperiode dienen te worden betaald.

- Omvang van de garantie

Het apparaat worden volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest.

De garantie geldt voor materiaal- of productiefouten. De garantie is Niet van toepassing op productonderdelen, die onderhevigল aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden, of op breekbare onderdelen, zoals bijv. schakelaars of dergelijkke onderdelen, die gemaakt zichn van glas. Deze garantie wordt ongeldig, wanner het product ward Beschadigd, Niet correct werk gebruikt of werk onderhonden. Voor een deskundig gebruik van het product dienen alleen de in de originele gebruiksaanwijzing genoemde aanwijzingen strikt in acht te worden genomen. Vermijd absolutut toepassingsdoelen en handelingen die in de originele gebruiksaanwijzing worden afgeraden of waartegen worden gewaarschuwd. Het product is uitsluitend bestemd voor privégebruik en Niet voor commerciele doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die nicht door een door ons geauthoriseerd servicefiliaal zichn uitgevoerd, vervalt de garantie.

- Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen, dient u de volgende aanwijzingen in acht te nemen:

Houd a.u.b. bij alle vragen de kassabon en het artikelnummer (bijv. IAN) als bewijs voor aankoop binnen handbereik.
Het articikelnummer vindt u op het typeplaatje op het product, een gravure op het product, het titelblad van uw gebruiksaanwijzing (beneden links) of de sticker op dechyter- of onderzijde van het product.
■ Wonneer er storingen in de werking of andere gebreken optreden, dient u eerst Telefonisch of per e-mail contact met de hierna genoemde serviceafdeling op te nemen.
Een als defect geregisteerd product kunt u dan samen met uw aankoopbewijs (kassabon) en de vermeling over wat het gebrek is en wonneer het is opgetreden, voor u franco verzenden aan het u meegedeelde serviceadres.
Op parkside-diy.com kut u dit en vele andere handboeken bekijken en downloaden. Met deze QR-code gaat urechtstreeks maar parkside-diy.com. Door middel van het invoeren van het articikelnummer (IAN) 472024_2407 komt uterecht bij de gebruiksaanwijzing van uwarticikel.

PDF ONLINE

parkside-diy.com

Service

Let erop dat het volgende adres geen serviceadres is.

Neem eerst contact op met het hierboven vermelde servicepunt.

Adres: C. M. C. GmbH Holding, Katharina-Loth-Str. 15, DE-66386 St. Ingbert, DUIITSLAND
