GEBRUIKSAANWIJZING RLT30CET RYOBI

Nederland (Vertaling van de originele instructies)

Uw grastrimmer is volgens het strenge eisenpakket van Homelite ontworpen en vervaardigd. Daarom is het een betrouwbaar stuk gereedschap dat eenvoudig en veilig in gebruik is. Door het op de juiste manier te onderhondenkest u jarenlang plezier hebben van dit robuste en krachtige apparaat.

ALGEMENE VEILIGHEIDSREGELS

Dit product is enkel geschikt voor buitenshuis gebruik in een goed-geventileerde ruimte.

Het product is bedoeld voor het maaien van lang gras, onkruid en gelijkaardige vegetatie op grondniveau of daarrond. Het snijkantsvlak moet ongeveer parallel met het grondoppervlak liggen. Het product mag Niet worden gebruikt om heggen, struiken of andere vegetatie te snoeien of knippen, waar het snijkantsvlak Niet parallel met het grondoppervlak ligt.

WAARSCHUWING:

Lees alle instructies en zorg ervoor dat u ze goed begrijpt. Het negeren van de onderstaande waarschuwingen en instructies kan leiden tot elektrocutie, brand en/of en ernstige verwondingen.

LEES ALLE INSTRUCTIES

• Om dit toestel veilig te gebruiken is hetoodzakelijk dat u alle instructies leest en ervoor zorgt dat u ze goed begrijpt vooraleer het toestel te gebruiken. Volg de verilgheidsvoorschriften. Het negeren van de onderstaande instructies kan leiden tot ernstige verwondingen.
• Hou kinderen en onervaren omstanders uit de buurt wonneer u dit toestel gezruikt.
• Gebruik het toestel nooit in een afgesloten of slecht verluchtte ruimte; uitlaatgassen inademen kan dodelijkijken.
• Ruim de werkplek op voor u begint. Verwijder voorwerpen, zoals stenen, glas, nagels, kabels of draden die in de maailijn of het snijblad+kunnen terechtkomen of verstrikt raken.
• Draag gehoorbescherming en een veiligheidsbril in overeenstemming met de EN 166 norm wanner u dit product gebruikt.
  Een toestel op batterijen dat met een ingebouwd of extern batterijpak werkt, mag enkel met een oplader worden opgeladen, die specifiek voor dat toestel werden ontworpen. Een oplader die voor een welbepaald type batterij is geschikt, maar in combinatie met een ander soort batterij worden gebruikt, kan een brandgevaar inhouden.
• Gebruik een toestel op batterijen enkel met

het batterijpak dat specifiek voor dit toestel werden ontworpen. Het gebruik van andere batterijen kan een brandgevaar inhouden.

• Gebruik de batterijen enkel met een van de onderstaande opladers:

MODEL

BATTERIPAK

OPLADER

RLT30CET

BPH-1215

BCAH-120-S

(enkel voor UK)

RLT30CET

BPH-1215

BCAH-120

• Draag een zware, lange broek, hoge schoenen en handschoenen. Draag geen loshangende kledij, short, sandalen en loop Niet op blote voeten. Draag geen juwelen.
  Zware beschermkledij kan de vermoeidheid van de bediener versnellen, wat kan leiden tot hitteslag. Tijdens warm en vochtig wee is het aangeraden om zwaar werkijdens de ochtend of de late namiddag uit te voeren wanner het wat koeler is.
• Hou het toestel nooit aan uw linkerzijde wanner u het gebruikt. Het product is ontworpen om de gebruiker te beschermen gegen但它 en uitlaatgassen wanner het aan de rechterkant van het lichaam worden gehonden. Denk eraan dat uitlaatgassen dodelijk kannen zijn.
• Bind langhaar samen tot boven de schoulders om te voorkomen dat het in de bewegende delen verstrikt raakt.
• Hou omstanders, kinderen en huisdieren op minstens 15m afstand. Omstanders dragen best een veiligheidsbril. Leg u de motor en de maaischijf stil, wannerieur晕mand maar u toekomt. Wanner het gaat om een toestel met snijbladen, bestaat het bijkomend risico dat een omstander wordt getroffen door desnijbladen, wanneraar deze met elkaar in contact komen of wanner het toestel een onverwachte beweging maakt.
• Gebruik het toestel zich als u moe of zich bent of onder invloed van alcohol, drugs of medicatie staat.
• Gebruik het toestel Niet bij slechte verlichting.
  Bewaar steeds een stevige houvast en goed evenwicht. Rek u Niet UIT. Dit kan leiden tot verlies van evenwicht of bloatstelling aan hete oppervlakten.
  ■ Hou alle lichaamsdelen weg van de bewegende delen.
  Bedien het toestel nooit zodanig dat de onderkant van de motor boven heuphoogte reikt omblootstelling aan warme oppervlakten te vermijden.
• Raak nooit de delen aan rond de carburator of de cilinder van het toestel, want deze onderdelen worden erg warm.
  Leg de motor stil en haal de stekkeruit het stopcontact vooraleer u aanpassingen of herstellingen aanbrengt, behalve voor aanpassingen aan de carburator.
• Controller het toestel voor elk gebruik. Controller

Nederland (Vertaling van de originele instructies)

het toestel op losse onderdelen,lekken, enz. Vervang beschadigde onderdelen voor gebruik.

• De maaischijf mag nooit stationair draaienijdens normalaagebruik. De maaischijf mag wel stationair draaienijdens wonneer u de carburator bijstelt.
  ■ Meng en bewaar brandstof in een reservoir dat geschikt is voor benzine.
  Meng de brandstof buitenshuis op eenplaats, waar er geen vonden of vlammen zich. Ruim gemorste brandstof op. Sta op 10 m afstand van de vulplaats vooraleer u de motor opnieuw start. Verwijder de brandstofdop voorzichtig nadat u de motor heeft stilgelegd. VERBODEN TE ROKENijdens het vullen.
  Leg de motor stil en LAST afkoelen Vooraleer u brandstof bijvult of het toestel bewaart.
  Laat de motor afkoelen, ledig de brandstoftank en beveilig het toestel vooraleer u het vervoert.
• Draag beschermkledij en leef alleveiligheidsvoorschriften na. Voor toestellen meteen koppeling moet ervoor gezorgd worden datde maaischijf stopt met draaien wanner de motor stilvalt. Zorg ervoor dat de maaischijf gestopt is, wanner het toestel worden uitgeschakeld en vooraleer u het neerzet.
  ■ Inspector het apparaat steeds zorgvuldig voordatu het gaat gebruiken: let op lekkage, loszittende onderdelen, enz. Vervang eventuele beschadigde onderdelen voordatu het apparaat gebruikt.
  Wees uiterst voorzichtig: de draadkop draaitijdens het afstellen van de carburator.
  Bij sommige Personen kuren de trillingen die tijdens het gebruik van een draagbaar apparaat worden gevoeld, de zogenaamde "Raynaud ziekte"veroorzaken met de volgende ziekteverschijnselen: last van gekriebel, verkleuming en het verdwijnen van de kleur van de vingers, zoals dat vaak te zich is na blootstelling aan lage temperaturen. Het schijnt dat deze symptomen worden versterkt door erfelijkke factoren, blootstelling aan koude of vochtigheid, bepaalde dieten, tabak of bepaalde werkgewoonten. Bij de huidige stand van de wetenschap is nog onbekend welke hoeveelheid trillingen of welke blootstellingsduur aan trillingen de ziekte kanveroorzaken. Zorg dat u in ieder geval een aantal voorzorgsmaatregelen neemt om uw blootstelling aan trillingen te beperken, bijvoorbeeld:

a) Kleed u warm aan als het koud weer is. Draag handschoenen om uw handen en polsen warm te honden als u dit apparaat gebruikt. Het schijnt dat koude een van de voornaamste factoren is die het optreden van de Raynaud ziekte in de hand werkt.
b) Doe na elk gebruik een aantal oefingen om de bloedsomloop te bevorderen.

c) Las regelmatig pauzes in en beperk zo veel möglichk uw dagelijkse blootstelling aan trillingen.

Als u aan een van deze ziekteverschijnselen lijdt, dient u het gebruik van uw grastrimmer onmiddelijk stop tezetten en een arts te raadplegen.

• Om het risico op gehoorschade op lange termijn te verminderen, moet gehoorbeschemming worden gedragen verwijl u dit product gebruik. Wees u ervan bewust dat gehoorbeschemming de möglichkheid vermindert om hoorbare waarschuwingen en andere geluiden te horen die verband houden met gevaarlijke situatuies. De bediener MOET zich hiervan bewust zijn en extra aandacht hebben voor wat in het werkgebied geleurt.

SPECIFIEKE VEILIGHEIDSREGELS

• Controller het toestel voor gebruik. Vervang beschadigde onderdelen. Zorg ervoor dat de binders gemonteerd en beveiligd zijn. Controller het toestel op(lekken.
  Vervang de maailijn indien deutsche gebarsten of beschadigd is. Zorg ervoor dat de maailijn goed is gemonteerd en veilig ward vastgemaakt. Wanner u dit Niet doet, kan dit ernstige verwondingenveroorzaken.
  Zorg ervoor dat alle beschemmistukken, riemen en handvaten stevig en veilig werden gemonteerd.
• Gebruik alleen de maailijn die door de producent werk meegeleverd wanner u de lijn in de maaikop verrangt. Gebruik geen andere maailijn. Wanner u een ander soort verrangingslijn of maaikop installeert, kan dit ernstige verwondingen veroorzaken. Gebruik vb. nooit kabel of kabeldraad dat kan afbreken en zo een gevaarlijk projectiel kan vormen.
  Bedien het toestel nooit zonder de beschermkap en zorg ervoor dat deze in goede staat verkeert.
• Hou bye handvaten stevig vast terwijl u maait. Hou de sneeikop onder heuphoogte. Maai nooit met de sneeikop meer dan 60~cm boven de grond.
• Plaats toestellen die werken op batterijen of hun batterijen nooit in de buurt van vuur of hitte. Dit verhoegt het risico op explosie en mogelifiks letstel.
  Schakel de motor steedsuit om brandstof bij te vullen. Voeg nooit brandstof toe terwijl de motor draait of warm heeft. Ga tenminste 10m ver staan van de vulplaats. Ruim alle brandstof op die gemorst werk. VERBODEN TE ROKEN. Wonneer u deze waarschuwing nicht in acht neemt, kan dit leiden tot ernstige verwondingen.
  Laat het batterijpak Niet vallen en beschadig of breek de batterijen Niet. Gebruik geen batterijpak of oplader die een harde schok kreeg of in de grond viel.

Nederland (Vertaling van de originele instructies)

Een beschadigde batterij kan ontploffen. Gooi een beschadigde ofGeVallen batterij onmiddelijk weg.

• Batterijen können ontploffen in de buurt van een ontstekingsbron, zoals vb. een waakvlam. Gebruik nooit een draadloos toestel in de buurt van een open vlam om het risico op ernstig letstel te verkleinen. Er kennen chemicaliën en brokstukken uit een ontplofte batterij ontsnappen. Wanner u met deze projectielen in aanraking komt, spoel dan onmiddelijk met water.
• Gebruik geen toestellen op batterijen in een natte of vochtige omgeving. Wanner u dit voorschrift naleeft, verkleint het risico op elektrocutie.
• Om optimale prestaties te garanderen, worden het toestel best opgeladen op eenplaats waar de

temperatuur:tussen 10^ en 38^ bedraagt. Bewaar het toestel Niet in of buiten een voertuig om het risico op ernstige verwondingen te verkleinen.

• De batterij kan beginnen lekken onder extreme gebruiks- of weersomstandigheden. Als uw huid met de vloeistof in contact komt, dient u zich onmiddelijk met zeep en water te wassen en kurz u de vloeistof met citroensap of azijn neutraliseren. Wanner vloeistof in uw ogen terechtkomt, dient u ze gedurende minstens 10 minutes met water te spoelen en raadpleegt u best onmiddelijk een dokter. Wanner u deze voorschriften in acht neemt, verkleint de kans op ernstige verwondingen.

SYMBOLEN

Sommige van de volgende symbolen konnen bij dit toestel worden gebruikt. Bestudeer ze en leer hun mening. Een correcte interpretatie van deze symbolen za het gebruik van dit toestel veiliger en beter make.

SYMBOL	NAAM	UITLEG
V	Volt	Spanning
A	Ampère	Stroomsterkte
Hz	Hertz	Frequentie (cycli per seconde)
W	Watt	Vermogen
Min	minuten	Tijd
~	wisselstroom	Type stroom
---	gelijkstroom	Stroomtype of -kenmerk
n0	Geen laadsnelheid	Rotatiesnelheid zonder lading
	Klasse 2-toestel	Dubble-geïsoleerde constructie
.../min	Per minuut	Aantal omslagen, toeren, oppervlaktesnelheid, enz. per minuut
	Waarschuwing voor natte omstandigheden	Stel Niet bloat aan regen of gebruik nicht op vochtige locaties.
	Veiligheidswaarschuwing	Voorzorgsmaatregelen die betrekking hebben op uw veriligheid.
	Lees de gebruiksaanwijzing	Om het gevaar van verwondingen te verminderen, moet gebruiker de gebruiksaanwijzing lezen en begrijpen vooraleer hij het toestel in gebruik neemt.
	Draag gezichts- en gehoorbescherming	Draag gezichts- en gehoorbescherming tijdens het gebruik van dit toestel.
	Hou omstandersuit de buurt	Houd alle omstanders, vooral kinderen en huisdieren, op tenminste 15m afstand van het werkbereik.

Nederland (Vertaling van de originele instructies)

	Gevaar voor terugkaatsen	Projectielen+kuren terugkaatsen en letsels of schade aan voorwerpen veroorzaken
	Geen mes	Installerer of gebruik geen enkel mestype op een product dat dit symbol vertoont.

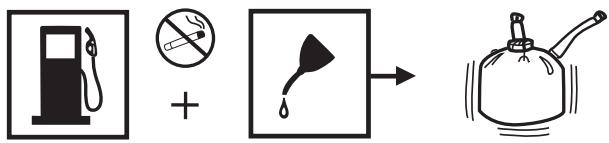

	Benzine en smering	Gebruik loodvrijne benzine geschikt voor motorvoertuigen met een octaangehalte van 87 [(R + M) / 2] of hoger. Dit toestel worden door een tweetaktmotor aangedreten en vereist tweetaktbrandstof en -smeervloeistof.

De volgende Kernwoorden en verklaringen zijn bedoeld om de gevaarniveaus die op dit toestel betrekking hebben, te verklaren.

SYMBOL	SIGNAL	BETEKENIS
	GEVAAR:	Wijst op een gevaarlijke situation die, als ze Niet wordt voorkomen, dodelijk kan zichn of ernstige verwondingen kan veroorzaken.
	WAARSCHUWING:	Wijst op een mogelifs gevaarlijke situation die, als ze Niet wordt voorkomen, dodelijk kan zichn of ernstige verwondingen kan veroorzaken.
	LET OP:	Wijst op een mogelifs gevaarlijke situation die, als ze Niet wordt voorkomen, kleine of middelmatige verwondingen kan veroorzaken.
	LET OP:	(Zonder veiligheidssymbol) Wijst op een situation die kan resulteren in schade aan voorwerpen.

ONDERHOUD

Het onderhoud vereist extreme voorzichtigheid en deskundigheid en mag enkel door een gekwalificeerde onderhoudstechnicus worden uitgevoerd. Wij raden u aan het toestel voor herstellingenaar uw dichtstbijzijnde ERKENDE ONDERHOUDSDIENST terug te brengen. Gebruik voor het onderhoud alleen identieke verwangingsonderdelen.

WAARSCHUWING:

Probeer dit product Niet te gebruiken vooraleer u de gebruiksaanwijzing goed heeft gelezen en helemaal heeft begrepen om ernstige verwondingen te voorkomen. Als u de waarschuwingen en instructies in de handleiding Niet begrijpt, gebruik dit toestel dan Niet. Bel de Ryobi-klantendienst voor hulp.

WAARSCHUWING:

Het gebruik van alle elektrisch gereedschap kan ertoe leiden dat vreemde voorwerpen in de ogenterechtkomen wat kan leiden tot ernstige oogschade. Vooraleer u het elektrisch gereedschap begint te gebruiken, dient u steeds een veiligheidsbril, een veiligheidsbril

met zichdelingse bescherming of, indien nodig, een volledig gezichtsschem te gebruiken. Wij raden breedzichtveiligheidsmaskers aan voor gebruik op een bril of een normale veiligheidsbril met zichdelingse bescherming. Gebruik algijd gezichtsbescherming conform richtlijn EN 166.

BEWAAR DEZE INSTRUCTIES

INLEIDING

Dit toestel heeft veel kenmerken die het gebruik ervan aangenamer en prettiger make. Bij het ontwerp van dit toestel hebben verilgheid, prestaties en betrouwbaarheid topprioriteit gekreten waardoor het makkelijk te onderhonden en te gebruiken is.

KENMERKEN

Figuur 1

1. Schouderband
2. Pro Cut II maaikop
3. Aandrijfas
4. Koppelingscomponent
5. Aanhechting band
6. Startschakelaar
7. Veiligheidsschakelaar

Nederland (Vertaling van de originele instructies)

1. Achterste handgreep
2. Knijppeer
3. Brandstofdop
4. Trekstart
5. Gaskleptrigger
6. 12V-batterij
7. Voorste handvat
8. Vleugelschoef
9. Beschermkap gegen gras
10. 'Reel Easy' maaikop
11. Oplader
12. Veiligheidsschakelaar
13. Knipsluiting
14. Chokehendel

Figur 2

1. Maaischijf
2. Knop
3. Geleider
4. Aandrijfas
5. Plaatsopening

Figur 3

1. Opening
2. Ophangdop
3. Secundaire opening

Figur 4

1. Bout
2. Houder
3. Voorste handgreep

Figuur 5

1. Gleuf
2. Treklip
3. Moer
4. Lijnkop
5. Spoelhouser

Figuur 6

1. Ophanghaak

Figuur 7

37.RodeLED
38. Oranje LED

Figur 8

1. Batterijpoort
2. Batterij

Figuur 10

1. Rotatierichting

Figuur 11

1. Gevaarlijk maaibereik
2. Beste maibereik
3. Rotatierichting

Figuur 12

1. Snijblad voor de maailijn

Figur 15a

1. Starhoulding

Figur 15b

1. Houding bij het bedieren van het toestel

Figur 16

1. Aandrijfas
2. Maaikop
3. Spoelhouser

Figuur 17

1. Lijn
2. Gleuf
3. Opening
4. Gleuf
5. Opening

Figuur 18

1. Stationaire snelheidsschroef

Figuur 19

1. Knipsluiting

Figuur 20

1. Knipsluiting
2. Filterschem
3. Lichtfilterdeksel

Figuur 21

1. Stationaire snelheidsschroef
2. Lichtfilterdeksel

MONTAGE

UITPAKKEN

Dit toestel vereist montage.

Haal het toestel en de toebehoren voorzichtig uit de doos. Controller of alle items aanwezig zijn die op de paklijst staan.
■ Inspector het toestel zorgvuldig om te controleren of er geen breuken zich en of het toestelijdens het vervoer geen schade heeft opgelopen.
Gooi het verpakkingsmaterial slechts weg nadat u het toestel goed heeft gecontroleerd en een eerste keer probleemloos heeft gebruikt.
■ Als er onderdelen zich beschadigd of ontbreken,

Nederland (Vertaling van de originele instructies)

gebruik dan het toestel nicht vooraleer de onderdelen werden verrangen.

PAKLIJST

Trimmer

Reel Easy lijnkop

Pro Cut II™ lijnkop

Spoelhouser

Schouderriem

12 Volt accu

Lader

Voorste handgreep

Grasbeschermer

Hangdop

Combinatiesleutel

Gebruiksaanwijzing

WAARSCHUWING:

Probeer het toestel Niet aan te passen of toebehoren te creeren waarvan het gebruik in combinatie met dit toestel Niet is aangewezen. Een dergelijkke aanpassing of wijziging worden als misbruik beschouwd en kan leiden tot gevaarlijke situatuies die ernstige verwondingen können veroorzaken.

WAARSCHUWING:

Trek de stekker.altijd uit het stopcontact en verwijder het batterijpak, wonneer u onderdelen monteert om te voorkomen dat het toestel ongewild start en ernstige verwondingenveroorzaakt.

AANDRIJFKOP OP DE STANG MONTEREN

Zie figuur 2

WAARSCHUWING:

Monteer, verwijder of wijzig nooit enig onderdeel terwijl de aandrijfas nog draait. Wanner u de motor Niet stillegt, kan dit ernstige verwondingen verroorzaken.

De stang worden met de aandrijfas verbonden door middel van een koppelingscomponent.

Maak de vleugelschroef op de koppelingscomponent van de aandrijfas los en verwijder het dopje van de stang.
Druk de knop op de stang in. Lijn de knopuit volgens de geleider op de koppelingscomponent van de aandrijfas en verbindt de twee assen. Draai de stang tot de knop in de opening klikt.

OPMERKING: Als de knop Niet volledig in de opening loskomt, zichn de assen Niet juist op hunplaats vergrendeld. Draai voorzichtig langs beiden kanten tot de knop op zichnplaats is vergrendeld.

Draai de vleugelschoef goed vast.

WAARSCHUWING:

Zorg ervoor dat de vleugelschroef volledig is vastgeschroefd vooraleer u het toestel gezruikt. Controller regelmatig of de schroef nog goed vast zit om het risico op ernstige verwondingen te verkleinen.

STANG VAN DE AANDRIJFKOP VERWIJDEREN

Om de stang te verwijderen of bij te stellen:

Maak de vleugelschroef los.
Druk de knop in, draai de as rond en haal de tweedelenuit elkaar.

OPHANGDOP MONTEREN

Zie figuur 3

• Om de ophangdop te gebruiken, drukt u de knop in enplaatst u de ophangdop over het onderste einde van de stang. Draai de ophangdop voorzichtig van Kant tot kanit tot de knop op+zijn plaats vastklikt.
• De tweede opening in de stang kan ook gebruikt worden om het toestel op te hangen.

VOORSTE HANDGREEP MONTEREN

Zie figuur 4

• Verwijder de vleugelmoer, sluitingsring en bout van de voorste handgreep.
  Monteer de Voorste handgreep aan de bovenkant van de aandrijfasbehuizing.

OPMERKING: De voorste handgreep要去licht worden gebogen in de richting van de gebruiker wanner deze correct is geplaatst.

• Plaats de moer door het voorste handvat en kaak deze vast in de bevestigingsbouteen op de houder.

WAARSCHUWING:

Het snijblad op de grasbeschemkap is scherp. Raak het snijblad Niet aan. Wanner u deze aanwijzing Niet naleeft, kan dit leiden tot ernstige verwondingen.

1. Monteer de grasbeschermer (16) in de tab op de aandrijfschacht (3) en zorg ervoor dat de bout volledig in de opening van de tab schuift..
2. Gebruik de sleutel om de moer (33) vast te make in de richting van de wijzers van de klok.

REEL EASY LIJNKOP INSTALLEREN

• Open de Reel Easy Line trimmerkop door de knipsluitingen aan elke zichde in te drukken. De inhoud van de lijntrimmerkop staat onder spanning. Houd dus

Nederland (Vertaling van de originele instructies)

uw andere hand boven de lijntrimmerkop verwijl u de knipsluitingen indrukt.

• Verwijder het lijntrimmerkopdeksel, de knop en spel en leg deze aan de kant.
• Plaats de lijntrimmerkop op de aandrijfas. Zorg ervoor dat de lijntrimmerkop goed vast zit.
• Installeer de inbusmoer in de opening op de aandrijfas en kaak deze vast met de inbusopening in de knop om aan te spannen.

OPMERKING: Gebruik de knop om de moer aan te spannen. Het gebruik van ander gereedschap kan ertoe leiden dat u de moer teveel aanspant, wat de lijntrimmerkop kan beschadigen.

Herinstalleer de veer in de lijntrimmerkop en druk\ deze maar beneden om vast te make.
■ Herinstalleer de spoel. Voor de RLT30CET gebogen lijntrimmeraccessoire, moet de spoel zodanig worden geplaatst dat "Deze Kant maar boven voor gebogen as" zichtaar is. Als u een rechte asccessoire gezruikt met de Reel Easy maakkop, moet de spoel zodanig worden geplaatst dat "Deze Kant maar boven voor een rechte as" zichtaar is.
Plaats de knop terug in de spoel.
- Plaats het lijntrimmerkopdeksel en lijn de knipsluitingen met de openingsen in de lijntrimmerkop af. Druk het deksel en de lijntrimmerkop samen tot beiden knipsluitingen stevig in de openingsen klikken.
- Installer de luijn zoals beschreiben in het volgende deel van deze handleiding.

DE SCHOUDERBAND VASTMAKEN

Zie figuur 6 Volg deutsche stappen om de schouderband vast te make.

• Verbind de knipsluitingen aan de band met de ophanghaken.
  Pas de band aan tot een comfortsabele positie.

KENMERKEN

PRODUCTSPECIFICATIONS

Cylinderinhoud. 30 cm³

Maaidiameter. 17 in/432 mm

Lijndiameter 2,4/2,7 mm

Batterijspanning. 12 Volt

Massa (zonder brandstof, maigedeelte en bescherming). 6,37 kg

Massa (zonder brandstof met maaikop) 6,7 kg

Volume (brandstoftank) 415 cm3

Maximum motorvermogen (conform ISO8893) 0,70kW

Maximum toerental van de as 12000/min

Motorsnelheid (toerental) bij aangewezen max.
toerental van de as 12000/min

Motorsnelheid (toerental) bij

stationair draaien 2800-3800/min Brandstofverbruik (conform ISO8893) bij

maximale motorprestatie 640g/kWh of 0,87l/kWh Trillingsniveau bij stationair draaien en tijdens accelereren (bij stationair draaien en bij open gaskleppen voor graskantmaaiers) wanner gemeten volgens het trillingsniveau stationair draaien 4,2 aan de Voorste en中断ste handgrepen.3,5m/s2 en 3,3m/s2 K=1.5 m/s2

Trillingsniveau anschterste hendel
tijdens werkung.....14.5m/s² and 104 m/s² K= 1.5 m/s²
Geluidsniveau (conform EN ISO 22868) ....... 100,7 dB (A)
K= 3 dB(A)

Geluidsniveau (conform EN ISO 22868) 109 dB (A)
K=3 dB(A)

KEN UW GRASKANTMAAIER

Zie figuur 1.

Om dit toestel veilig te gebruiken, is hetoodzakelijk dat u de informatie op het toestel en in deze gebruiksaanwijzing begrijpt en dat u de nodige kennis heeft over de werken die u wenst uit te voeren.

Maak uzelf vertrouwd met alle werkingskenmerken en veiligheidsregels vooraleer u dit toestel in gebruik neemt.

OPLADER

De oplader is voorzien van een sleutelgatopening dat u toelaat het toestel gemakkelijk enplaatsbesparend op te bergen. De schroeven要去en zodanig worden gemonteerd dat de afstand:tussen de twee 11,5 cm bedraagt.

ELEKTRISCHE START

De graskantmaaier is voorzien van een elektrische start die inplaats van de trekstart kan worden gezruikt.

PRO CUT II™ MAAIKOP

De graskantmaaier worden geleverd met een bijkomende maaikop.

GRASBESCHERMKAP

De graskantmaaier worden geleverd met een grasbeschemkap die u helpt beschermen gegen rondvliegend afval.

SCHOUDERBAND

De graskantmaaier worden geleverd met een schouderband die u helpt het toestel te dragen.

MOTOR AAN DE BOVENKANT

De motor is aan de bovenkant van het toestel gemonteerd om een beter evenwicht te bieden en komt zo minder makkelijk in aanraking met stof en afvaluit het maaibereik.

Nederland (Vertaling van de originele instructies)

WERKING

WAARSCHUWING:

Laat uw vertrouwdheid met dit product u Niet zorgeloos make. Hou er rekening mee dat eenkleine onoplettendheid voldoende is om ernstige verwondingen te veroorzaken.

WAARSCHUWING:

Draag.altijd eenveiligheidsbril ofveiligheidsbril metzijdelingse beschemming wanneru met elektrisch gereedschap werkt. Wanneru dit nicht inacht neemt, kuren voorwerpen in de ogen terechtkomen, wat mogelijks leidt tot ernstige verwondingen.

WAARSCHUWING:

Gebruik geen hulpstukken of toebehoren die nicht door de fabrikant van dit toestel worden aangeraden. Het gebruik van hulpstukken of toebehoren die nicht worden aangeraden, kan leiden tot ernstige persoonlijke verwondingen.

DE GRASKANTMAAIER MET BRANDSTOF VULLEN EN HERVULLEN

BRANDSTOF VEILIG GEBRUIKEN

Behandel brandstof steeds voorzichtig; het is uiterst ontvlambaar.

Vul het toestel steeds buiten met brandstof, adem geen benzinedampen in.

Zorg ervoor dat de brandstof of het smeermiddel Niet in contact komt met de huid. Wanner er toch huidcontact is, wast u zich meteen met veel water en zeep.

Zorg ervoor dat de brandstof en het smeermiddel nicht in contact komen met de ogen. Wanner dit toch het geval is, was dan de ogen onmiddelijk met proper wateruit. Wanner de irritatie Niet ophoudt, raadpleeg dan onmiddelijk een dokter.

Ruim gemorste brandstof onmiddelijk op. Voor bijkomende veiligheidsinformatie verwijzen wij maar het hoofdstuk 'Brandstof vullen' in het deel 'Specifieke veiligheidsvoorschriften' van deze gebruiksaanwijzing.

BRANDSTOF MENGEN

Transporteer enbewaar brandstof altijd in een container die is goedgekeurd voor benzine.

Dit toestel worden aangedreten door een tweetaktmotor en vereist een mengsel van benzine en tweetakt smeermiddel. Meng loodvrije benzine met tweetakt smeermiddel op voorhand in een propere container, goedgekeurd voor gebruik met benzine. Deze motor is gecertificeerd om te werken met loodvrije benzine, bestemd voor gebruik in motorvoertuigen met een octaangehalte van 91 of hoger.

Gebruik geen voorgemengd benzine/ smeermiddelmengselen een tankstation; dit bevat een voorgemengd benzine/smeermiddelmengselen, bestemd voor gebruik in snorfietsen, bromfietsen, enz.

Gebruik een tweetakt zelfmengsmeermiddel voor luchtgekoelde motoren van hoge kwaliteit.

Gebruik geen smeermiddel voor auto's of tweetakt smeermiddel voor buitenboardmotoren.

Meng 2 % smeermiddel met de benzine. Dit is een 50:1 verhouting.

Meng de brandstof telkens goed door Vooraleer u het toestel vult.

Meng de brandstof inkleine hoeveelheden. Meng geen grotere hoeveelheden dan nodig in eenperiode van 30 dagen. We raden een tweetaktsmeermiddel aan, voorzien van een brandstofstabilisator.

GEOXYGENEERDE BRANDSTOFFEN

Sommige conventionele brandstoffen worden met alcohol of een andere component gemengd. Dit type benzine worden met de verzamelnaam 'geoxygeneerde brandstof' benoemd.

Zorg ervoor dat de brandstof loodvrij is en het minimum octaangehalte bevat indien u een geoxygeneerde brandstof gezruikt. Probeer de samenstelling van de brandstof te weten vooraleer u een geoxygeneerde brandstof gezruikt. Soms is het verplicht deze informatie op de pomp aan te brengen. De volgende brandstofsoorten zijn EPA-goedgekeurde percentages van geoxygeneerde brandstoffen:

Ethanol (ethyl- of graanalcohol) 10% . U mag benzine gebruiken met ethanolgehalte tot 10% . Ethanolbenzine kan verkocht worden onder de naam 'gasohol'. Gebruik geen E85-brandstof.

MTBE (methyl-tert-butylether) 15% . U mag benzine gebruiken met een MTBE-gehalte tot 15% .

Methanol (methyl- of houtalcohol) 5% . U mag benzine gebruiken met een methanolgehalte tot 5% , op voorwaarde dat het ook co-solventen en corrosieremmers bevat ter bescherming van het brandstofsysteme. Benzine die meer dan 5% methanol bevat kan start- en/of prestatieproblemen veroorzaken. Het kan ook de metalen, rubberen of plastic onderdelen van het toestel of het brandstofsysteme beschadigen. Wanner u ongewenste effectenijdens de werkig van het toestel opmerkt, probeer dan een ander benzinestation of schakel over maar een ander brandstofmerk.

OPMERKING: Schade aan het brandstofsysteme of prestatieproblemen als gevolg van het gebruik van geoxygenere de brandstof die de hierboven aangegeven waarden overschrijdt, worden Niet door de garantie gedekt.

Nederland (Vertaling van de originele instructies)

BRANDSTOFANK VULLEN

WAARSCHUWING:

Controleer het toestel op brandstoflekken. Als u een lek aantreft, herstel het dan vooraleer u de maaier gebruikt om het risico op brand of brandwonden te vermijden.

Maak het oppervlak rond de brandstofdop schoon om vervoiling te vermiiden.
Maak de brandstofdop voorzichtig los.
Vul het reservoir voorzichtig met het brandstofmengsel. Vermijd morsen.
- Controller de zegeling en maak hem schoon vooraleer u de brandstofdop terugplaatst.
Vervang de brandstofdop onmiddelijk en schroef hem met de handen vast. Ruim gemorste brandstof op.

OPMERKING: Het is normalaal dat de motor wat rook uitstootijdens en na het eerste gebruik.

1 liter + 20ml = 50:1
2 liter + 40ml = 50:1
3 liter + 60 ml = 50:1
4 liter + 80 ml = 50:1
5 liter + 100 ml = 50:1

BATTERIJPAK OPLADEN

Het batterijpak voor dit toestel worden geleverd in een ontladen toestand om möglichke problemen te vermijden. Het is waarom nodig om de batterijen voor gebruik een nacht lang op te laden.

OPMERKING: De batterijen zullen na een eerste oplaadbeurt Niet volledig�zijn opgeladen. Voer verschillende oplaadcycliuit (het toestel gebruiken en verwolgens opnieuw opladen) om de batterijen volledig op te laden.

WAARSCHUWING:

Gebruik de acculader nooit nabij eenplaats waar brandstof worden getankt of onderhoudswerkzaamheden aan het product worden uitgevoerd.

Vervang het batterijpak enkel met het oplaadsystem dat werk meegeleverd (BPH-1215/12V Ni-Cd).
Zorg ervoor dat de stroomspanning overeenkomt met de normale spanning, 230V / 240V 50Hz
Verbind de oplader met het stroomnet.
- Plaats de batterijen in de oplader. Lijn de rand van het batterijpakuit met de groef in de oplader. (zie

figuur 8).

Druk het batterijpak goed neer om zeker te zijn dat de contactpunter van het batterijpak goed+zijn verbonden met de contactpunter van de oplader.
- De oplaadindicator (LED) op de oplader zar rood oplichten wonneer de oplader goed met het stroomnet is verbonden. Dit lampje geeft aan dat de oplader goed werkt. Het zar opgelicht blijven tot het batterijpak van de oplader worden verwijderd of de oplader van het stroomnet worden afgekoppeld.
Voorzie 3u of minder oplaadtijd om de batterijen volledig op te laden na normalaal gebruik.
Wanneer zowel het rode als het orangje LED-lampje oplichten, is het batterijpak volledig ontladen. In dat geval dient u 6u ofeer oplaadtijd te voorzien om de batterijen volledig op te laden.

OPMERKING: Indien de oplader het batterijpak Niet oplaadt of het orangje LED-lampje blijdt branden naeer dan 30 minuten oplaadtijd, ruilt u het batterijpak en de oplader best in bij uw dichtstbijzijnde erkende Ryobi-klantendienst voor een elektrische controle.

Het batterijpak zal warm worden wanner het oplaadt. Dit is normalaal en duidt Niet op een probleem.
- Plaats de oplader Niet op eenplaats waar het extreem warm of koud is. De oplader werkt het best bij normale kamertemperatureur.
- Wonneer de batterijen volledig zijn opgeladen, trekt u de oplader uit het stopcontact en verwijdert u het batterijpak.

DE GRASKANTMAAIER GEBRUIKEN

Zie figuur 9

WAARSCHUWING:

Bedien dit toestel steeds langs uwrechterkant.
Wonneer u dit toestel aan uw linkerkant bedient, zult u aan warme oppervlakten worden blootgesteld, wat kan leiden tot möglichk brandwonden.

WAARSCHUWING:

Bedien dit toestel nooit verwijl u de onderkant van de motor boven heuphoogte houdt om brandwonden van warme oppervlakten te vermijden.

Hou met uwrechterland de achechterste handgreep en met uw linkerhand de voorste handgreep van het toestel vast. Hou het toestel met beiden handen goed vast wonneer u het bedient. De graskantmaaier要去 een comfortabile hoogte worden vastgehouden met de achechterste handgreep op heuphoogte.

Gebruik de graskantmaier algijd op volle kracht. Maai hoog gras van bovenaar beneden. Dit zar vermijden dat het gras rond de staaf en maaikop verstrikt raakt en

Nederland (Vertaling van de originele instructies)

zo schade door oververhitting veroorzaakt. Wanner het gras rond de maaikop vastraakt, LEGT U DE MOTOR STIL, trekt u de stekkeruit het stopcontact en verwijdert u het gras.

Wanner u op halve kracht verder maait, kan smeermiddel uit de carburator sijpelen.

MAAILIJN OPSCHUIVEN

(Reel Easy lijntrimmerkop)

De maailijn kan worden opgeschoven door de maaikop op het gras te tikken werijl de motor op volle kracht draait.

Draai de motor op volle kracht.
Tik de knop op de grond om de lijn op te schuiven. De lijn schuift vooruit telkens u de grond raakt. Hou de knop Niet gegen de grond.

OPMERKING: Het snijblad voor de maailijn op de grasbeschemkap zal de lijn op de juiste lengte afsnijden.

OPMERKING: Wanner de lijn teveel worden ingekort, is het möglichk dat u de lijn Niet maar voor kunt schuiven door op de grond te tikken. Indien dit het geval is, stopt u de motor en schuift u de lijn manueel maar voor.

• Stop de motor en trek de stekker uit het stopcontact.
  Druk de knop in verwijl u aan de lijn(en) trekt om ze manueel maar voor te schuiven.

OPMERKING: Pro Cut II™ lijn kan nicht maar voren worden gebracht. Om de lijn te verrangen, verwijzen wijং het hoofdstuk Lijn in Pro Cut II™ lijntrimmerkop installereren, later in deze gebruiksaanwijzing.

MAAITIPS:

Zie figuren 9 - 11.

Vermijd warme oppervlakten door het toestel steeds van uw lichaam weg te houden. (goede bedieningshouldingen worden in figuur 9 getoond.)
- Hou de graskantmaaier in een hoek tot het maaioppervlak; dit is de Beste maaipositie.
- De graskantmaaier snijdt wonneer u het toestel van links maar rechts beweegt. Op deze manier voorkomt u dat er afval bij de bediener verechtkomt. Vermijdth het maaien in de gevaarlijke zone, aangeduid in de illustratie.
- Gebruik de top van de lijn om te maaien; forceer de maaikop Niet in het ongewemaide gras.
Draadafsluitingen en hekken veroorzaken bijkomende slijtage en zelfs breuk. Stenen muren, dorpels en hout+kunnen de lijn snel doein verslijten.
Vermijd bomen en struikgewas. Boomschors, houtschilfers, aflasteringspalen en platen können

makkelijk door de maailijn beschadigd worden.

SNIJBLAD VOOR DE MAAILIJN

Zie figuur 12

De graskantmaaier is uitgerust met een snijblad voor de maailijn op de beschermkap. Schuif de lijn maar voor totdat ze op lengte door het snijblad worden afgesneden voor de Beste maaiprestaties. Schuif de lijn telkens maar voor als u hoor dat de motor sneller dan normala draait of wanner de maaiprestaties verminderen. Zo houdt u de lijn lang en verkrijgt u de Beste prestaties.

STARTEN EN STOPPEN

Zie figuren 13-15.

Wanner u de graskantmaaier voor het eerste opstart of wanner de batterijspanning laag is, kan het nodig�n, het toestel manueel te starten.

MANUELE START:

Koudstart:

Druk de graskleptrigger NIET in tot de motor start en draait.

Leg de graskantmaaier op een vlak, effen oppervlak neer.
VOORAF - Druk de knijppeer minstens 7 koer in, zodate brandstof duidelijk zichtaar worden.
Plaats de starthendel in de START positie.
Zorg ervoor dat de ontstekingssschakelaar (nummer 6) in de middelste positie staat.
TREK aan de trekstart tot de motor start.
Wacht 6-10 seconden en druk dan de knijppeer zachtjes in om te werken.

OPMERKING: Wanner u de knijppeer indrukt en loslaat, schuift de starthendel maar de RUN-positie.

Warmstart:

Zorg ervoor dat de ontstekingsschakelaar (nummer 6) in de middelste positie
TREK aan de trekstart tot de motor start.

Motor stilleggen:

Schuif de ontstekingsschakelaar (nummer 6) in de 'O'-positie en de motor zar stilvallen.

ELEKTRISCHE START:

ZORG ERVOOR DAT DE BATTERIJEN VOLLEDIG WERDEN OPGELADEN - ZIE 'BATTERIJEN OPLADEN'

Koudstart:

Druk de graskleptrigger NIET in tot de motor start en draait.
- Plaats de batterijen op het toestel zoals getoond in figuur 8.
Leg de graskantmaaier op een vlak, effen oppervlak neer.

Nederland (Vertaling van de originele instructies)

VOORAF - Druk de knijppeer minstens 7 keer in, zodat de brandstof duidelijk zichtaar worden.
- Plaats de starthendel (nummer 21) in de START positie aan derijkant van de carburator.
SCHUIF de veiligheidsschakelaar (nummer 19) en de ontstekingsschakelaar tezelfdertijd in positie 3 (nummer 6).
- De veiligheidsschakelaar is een schuifschakelaar die zichzelf reset eens hij worden losgelaten.
- De ontstekingsschakelaar is een 3-standingschakelaar. Positie 1 is 'uit', positie 2 is 'aan' en positie 3 is een schuifstand die zichzelf terug in positie 2 zet eens losgelaten.
Laat de twee schakelaars LOS nadat de motor is gestart - ze zullen terugkeren in ruststand.
Wacht 6 - 10 seconden en druk dan degaskleptrigger in.

OPMERKING: Wanner u de knijppeer indrukt en loslaat, schuift de starthendel maar de RUN-positie.

Warmstart:

Leg de graskantmaaier op een vlak, effen oppervlak neer.
SCHUIF de veiligheidsschakelaar (nummer 19) en de ontstekingsschakelaar tezelfdertijd in positie 3 (nummer 6).
Laat de twee schakelaars LOS nadat de motor is gestart - ze zullen terugkeren in ruststand.

ONDERHOUD

WAARSCHUWING:

Gebruik voor het onderhoud alleen identieke Ryobi-verbangingsonderdelen. Het gebruik van enige andere onderdelen kan gevaarlijk zijn of schade aan het toestel veroorzaken.

WAARSCHUWING:

Draag.altijd eenveiligheidsbril ofveiligheidsbril metzijdelings bescherming tijdens het werken meteen elektrisch gereedschap of wanner u stof afblaast.Draag ook een stofmasker wanner het werk veel stofveroorzaakt.

WAARSCHUWING:

Stop de motor en wacht tot alle bewegende delen zich stilgevallen en haal de stekker uit het stopcontact, wanneer u het toestel wil controleren, schoonmaken of onderhonden. Wanner u deze aanwijzingen nicht volgt, kan dit leiden tot ernstige verwondingen of schade aan voorwerpen.

ALGEMEEN ONDERHOUD

Voorkom het gebruik van oplosmiddelen wonneer u plastic onderdelen schoonmaakt. De meeste soorten plastic zijn gevoelig voor schade, veroorzaakt door verschillende soorten commerciele oplosmiddelen en+kunnen door hun gebruik worden beschadigd. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

WAARSCHUWING:

Laat nooit remvloeistoffen, benzine, petroleumproducten, bijtende smeermiddelen, enz., in contact komen met plastic onderdelen. Chemicalien kuren plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstige verwondingen.

U kunt vaak aanpassingen en herstellingen die hier worden beschreiben, zich uitvoeren. Voor andere herstellingen is het better de graskantmaaier te latent nazien door een erkende onderhoudsdienst.

REEL EASY LIJNTRIMMERKOP INSTALLEREN

Zie afbeelding 5

• Stop de motor en ontkoppel de bougiekabel.
• Verwijder de geinstalleerde lijntrimmerkop.
• Open de Reel Easy lijntrimmerkop door de knipsluitingen aan beiden kanten in te drukken. De inhoud van de lijntrimmerkop staat onder spanning. Houd dus uw andere hand boven de lijntrimmerkop terwijl u de knipsluitingen indrukt.
• Verwijder het lijntrimmerkopdeksel, de knop en spelén leg deze aan de kant.
• Plaats de lijntrimmerkop op de aandrijfas. Zorg ervoor dat de lijntrimmerkop goed vast zit.
• Installee de inbusmoer in de opening op de aandrijfas en kaak deze vast met de inbusopening in de knop om aan te spannen.

OPMERKING: Gebruik de knop om de moer aan te spannen. Het gebruik van ander gereedschap kan ertoe leiden dat u de moer teveel aanspant, wat de lijntrimmerkop kan beschadigen.

■ Herinstalleer de veer in de lijntrimmerkop en druk deze maar beneden om vast te make.
■ Herinstalleer de spel. Voor het RLT30CET gebogen lijntrimmeraccessoire,要去 de spel ont zodanig worden geplaatst dat "Deze kanr naoren boven voor gebogen as" zichtaar is. Als u een rechte asccessoire gezruikt met de Reel Easy maakkop,要去 de spelont zodanig worden geplaatst dat "Deze kanr naaren boven voor een rechte as" zichtaar is.
Plaats de knop terug in de spoel.
- Plaats het lijntrimmerkopdeksel en lijn de knipsluitingen met de openingsen in de lijntrimmerkop

Nederland (Vertaling van de originele instructies)

af. Druk het deksel en de lijntrimmerkop samen tot\ beide knipsluitingen stevig in de openingsen klikken.
- Installer de luijn zoals beschreiben in het volgende deel van deze handleiding.

PRO CUT II™ MAAIKOP INSTALLEREN

Zie figuur 16.

Leg de motor stil en trek de stekker uit het stopcontact.
Verwijder de gemonteerde maaikop.
- Plaats de maakop op de aandrijfas totdat hij volledig is vastgeankerd.
Plaats de spoelhouser en draai in wijzerzin.
- Plaats de maailijn zoals beschreiben in het volgende deel van deze gebruiksaanwijzing.

MAAILIJN IN DE PRO CUT II™ MAAIKOP INSTALLEREN

Zie figuur 17.

Gebruik een monofilament met diameter 2,4 mm of 2,7 mm. Gebruik alleen de originele verrangingslijnen van de producent om goede prestaties te waarborgen.

Leg de motor stil en trek de stekker uit het stopcontact.
- Neem twee van de voorgesneden stukken maailijn die worden meegeleverd of snij twee stukken maailijn van 28 cm lenghte.
Schuif de lui in de opening aan de zijkant van de maaikop. De lui要去 ongeveer 2,5 cm van de gaten aan de bovenkant van de maaikop ingedrukt worden.
- Verwijder de oudelijke door hem uit de gaten aan de bovenkant van de maaikop te trekken.

UITLAAT, CARBURATOR EN VONKENVANGER SCHOONMAKEN

OPMERKING: Afhankelijk van het type brandstof, het type en de hoeveelheid smeermiddel dat u gebruikt en/of de gebruiksomstandigheden is het möglichk dat deuitlaat, carburator en/of vonkenvangerschem verstopt raken door koolstofdeeltjes. Als u vermogensverlies bij uw bezineaangedreven toestel merkt, kan het nodig zich denze afzetting te verwijderen om de prestaties te herstellen. We raden aan dat u enkel een erkende onderhoudstechnicus raadpleegt om deze Dienst uit te voeren.

De vonkenvanger要去 elk of elk一年多 verwangen of schoongemaaakt worden om de goede werkung van het toestel te garanderen. Vonkenvangers worden in allerhande handelszaken verkocht, afhankelijk van het model. Neem contact op met uw dichtst bijzijnde onderhoudsdienst om te weten waar de vonkenvanger die op uw model past, zich bevindt.

STATIONAIR DRAAIEN BIJSTEMLEN

Zie figuur 18.

Indien het maaiagedeelte stationair draait, moet de stationaire snelheidsschroef op de motor aangepast worden. Draai de stationaire snelheidsschroef in wijzerzin om het motortoerental te verminderen en het maaiagedeelte stil te leggen. Als het maaiagedeelte nog steeds draait bij stationaire snelheid, neemt u best contact op met een onderhoudsdienst om dit te latent aanpassen. Gebruik het toestel Niet zolang deze herstellung nicht is uitgevoerd.

WAARSCHUWING:

Het maaigedeelte mag nooit draaien bij stationaire snugelid. Draai de stationaire snugelidsschroef in wijzerzin om het motortoerental te verminderen en het maaigedeelte stil te leggen, of neem contact op met een onderhoudsdienst om dit te latent aanpassen. Gebruik het toestel nicht zolang deze herstellung Niet is uitgevoerd. Wanner het maaigedeelte draait bij stationaire snugelid kan dit ernstige verwondingen veroorzaken.

LUCHTFILTERSCHERM SCHOONMAKEN

Zie figuren 19 - 20.

Voor degelijkke prestaties en een lange levensduur van uw toestel is het nodig de luchtfilter schoon te houden.

Neem het deksel van de luchtfilter af door de kliksluiting met uw duim in te drukken verwijl u het deksel voorzichtig aan boven trekt.
- Om de luchtfilter schoon te make, veegt u hem voorzichtig schoon.
- Plaats het deksel van de luchtfilter terug door de treklip aan de onderkant van het deksel in de openingsen aan de basis van de luchtfilter te schuiven. Druk het deksel maar boven tot het stevig op+zijnplaats klikt.

BRANDSTOFDOP

WAARSCHUWING:

Een lekkende brandstofdop vormt een risico voor brand en moet onmiddelijk verrangen worden.

De brandstofdop bevat een onderhoudsvriendelijkke filter en contrôleklep. Een verstope brandstofffilter veroorzaakt verminderde motorprestaties. Als de prestaties verbeteren wonneer de brandstofdop losgedraaid worden, contrôleert u best of de klep Niet defect is of de filter verstopt is. Vervang indien nodig de brandstofdop.

GLOEIAARS VERVANGEN

Deze motor gebruikt Champion RCJ-6Y of NGK BPMR7A gloeikaarsen met een elektrodenafstand van

Nederland (Vertaling van de originele instructies)

0,025 in (6,35 mm). Gebruik een identiek soort gloeikaars ter verranging en verrang de gloeikaarsen Jaarliks.

HET TOESTEL BEWAREN

• Verwijder alle vreme de voorwerpen van het toestel. Bewaar het toestel binnenskamers in een droge, goed geventileerde ruimte die Niet toegankelijk is voor

kinderen. Vermijd dat het toestel in contact kommt met bijtende producten, zoals tuinchemicalien.

Wanner u het toestel 1 maand of langer bewaart:

• Verwijder alle brandstofuit de tank en bewaar in een container, geschikt voor brandstof. Laat de motor lopen totdat hij stilvalt.

PROBLEM OPLOSSEN

WANNEER DEZE OPLOSSINGEN UW PROBLEEM NIET OPLOSSEN, NEEM DAN CONTACT OP MET UW ERKENDE ONDERHOUDSDIENST.

PROBLÉM	MOGELIJKE OORZAAK	OPLOSSING
Motor start nicht	1. Geen ontsteking.2. Geen brandstof.3. Motor is verzopen.	1. Maak de gloeikaars schoon of verrang hem. Reset de gloeikaarsopening. Wij verwijzenaar het deel 'Gloeikaars verrangen' in deze gebruiksaanwijzing.2. Druk de knijppeer in totdat de peer met brandstof is bevuld. Wanner de peer zich Niet vult, is de primaire brandstoffevoer verstopt. Contacteer de onderhoudsdienst. Wanner de knijppeer zich vult, kan de motor verzopen zijn. Zie hierna.3. Schuif de starthendel in de START-positie. Druk de trigger in en trekstart de motor tot hij draait. OPMERKING: Het is möglich dat u de trekstart verschillende keren要去 herhalen, afhankelijk van hoe verzopen de motor is.
De motor raakt nicht op volle slelheid en stoot veel rook UIT	1. Foutief smeermiddel/brandstofmengsel2. Luchtfilter is vuil.3. Vonkenvanger is vuil.4. Gloeikaarsen+zijn defect.	1. Gebruik verse brandstof en het juiste tweetaktmensgel (50:1).2. Maak de luchtfilter schoon. Wij verwijzen hierbijaar het gedeelte 'Luchtfilter schoonmaken' erder in deze handleiding.3. Contacteer een onderhoudsdienst.4. Maak de gloeikaars schoon of verrang hem. Reset de gloeikaarsopening. Wij verwijzenaar het deel 'Gloeikaars verrangen' in deze gebruiksaanwijzing.
Motor start en draait, maar wil nicht stationair draaien	De stationaire slelheidsschroefdient bijgesteld te worden.	Draai de stationaire slelheidsschroef in wijzerzin om de stationaire slelheid te verhogen. Zie figuur 21.
Lijn wil nichtaar voor komen	1. Lijn is aan zichelf vastgelast.2. Niet genoeg lijn op spoel.3. Lijn is te kort gemonteerd.4. Lijn is vereward op de spoel.5. Motorsnelheid is te laag.	1. Smeer de lijn met een siliconenspray.2. Breng meer lijn aan de spoel. Wij verwijzenaar het gedeelte 'Vervangen van de lijn' in deze gebruiksaanwijzing.3. Trek lijnen terwijl u afwisselend de spelhoorder indrukt en loslaat.4. Verwijder de lijn van de spoel en wind ze opnieuw op. Wij verwijzenaar het gedeelte 'Vervangen van de maailijn' in deze gebruiksaanwijzing.5. Schuif de lijnaar voor bij volle slelheid.
Maaikop draaït moeilijk	Schroefdraden+zijn vuil of beschadigd	Maak de schroefdaden schoon en smeer ze in. Indien dit nicht better worden, verwang dan de spelhoorder.
Gras hectz ich vast aandrijfas en de maaikop	1. U maait hoog gras op grondniveau.2. U gebruikt de graskantmaier op halve kracht.	1. Snij hoog gras van de bovenaar beneden om aanhechten te voorkomen.2. Gebruik de graskantmaier steeds op volle kracht.

NEEM EERST MET ONS CONTACT OP

Voor alle vragen omtrent het gebruik en het onderhoud van dit toestel,(Intu de Ryobi Huplijn bellen! Uw toestel verwoor het transport uitgebrecht getest om uw tevredenheid te garanderen.

TTI garandeert dat dit outdoorproduct vrij is van gebreken in materiaal of vakmanschap voor 24 maanden vanaf de aankoopdatum door de originele koper, behoudens de hieronder genoemde beperkingen. Gelieve uw rekening te bewaren als bewijs van aankoopdatum.

Deze garantie is slechts van toepassing waar het product voor persoonlijke en Niet-commercialie doeleinden worden gebruikt. Deze garantie erkent geen aansprakelijkheid voor schade veroorzaakt door of ontstaan uit oneigenlijk gebruik, misbruik, onbewuste of bewuste oneigenlijke handelingen door de gebruiker, onredelijk gebruik, nalatigheid, het net opvolgen van de gebruiksaanwijzing door de eindgebruiker, reparaties uitgevoerd door een Niet erkende vakman, onbevoed reparaties, het wijzigoen of gebruiken van toebehoren en/of onderdelen die net specifiek door een erkende partij worden geadviseerd.

Deze garantie is nicht van toepassing op riemen, borstels, zakken, lampjes of welk onderdeel dan ook dat aan gewone slijtage onderhevig is en binnen de garantiperiode verrangen dient te worden. Voor zover niet specifiek vermeld in de van toepassing zichnde wetgeving, dekt deze garantie geen vervoerskosten of consumptieproducten zoals ontstekingen.

Deze beperkte garantie is niedig wanneer originele identificatiekenmerken van het product (merknaam, serienummer, enz.) Nieteer leesbaar, gewijzigd of verwijderd zijn of wanneer het product Niet van erkende handelaar worden gekocht of als het product DUSDANIG en/of MET GEBREKEN worden verkocht.

Met uitzondering van alle geldende lokale bepalingen, komen de bepalingen van deze beperkte garantie inplaats van elke andere geschreven garantie hetzij expliciet of impliciet, geschreven of mondeling, inclusief elke garantie van AANKOOP OF GESCHIKTHEID VOOR EEN BEPAALD DOEL. IN GEEN GEVAL ZIJN WIJ VOOR SPECIALE OF INCIDENTELE SCHADE OF VERVOLGSCHADE AANSPRAKELIJK. DE MAXIMALE AANSPRAKELIJKHEID ZAL DE DAADWERKELIJKE DOOR U BETAALDE AANKOOPPRIJS NIET OVERSCHRIJDEN.

Deze garantie is slechts geldig binnen de Europese Unie, Australiën Nieuw Zeeland. Buiten deze gebieden, gelieve uw erkende Homelite handelaar te contacteren om vast te stellen of een andere garantie van toepassing is.

Naam en adres van de person, bevoegd voor het samenstellen van de technische fiche:

Hierbij verklaren wij dat het product

Categorie . . .grastrimmer

Model. RLT30CET

Serienummer. Zie machineplaatje

Bouwjaar. Zie machineplaatje

■ is in overeenstemming met de relevante bepalingen van de Machine Richtlijn (2006/42/EC)
■ is in overeenstemming met de bepalingen van de volgende andere EC-richtlijnen EMC Richtlijn (2004/108/EC),

Geluidsrichtlijn (2000/14/EC gewijzigd door 2005/88/EC), en

Uitlaatgasrichtlijn (97/68/EC gewijzigdoor 2002/88/EC,2004/26/EC).

En bovendien verklaren we dat

de volgende (onderdelen/clausules van) Europese geharmoniseerde normen werden gebruikt

EN ISO 11806 :2008, EN ISO 22867 :2008

EN ISO 22868 :2008, EN ISO 14982:1998, EN ISO 3744:1995

Gemeten geluidsniveau

107.6 dB (A)

Gegarandeerd geluidsniveau

109 dB (A)

Evalatiemethode conformiteit volgens bijlage V/Richtlijn 2000/14/EC

Plaats, datum: HongKong, 29/10/2009

Handtekening: Andrew John Eyre (BEng, CEng, MIET)
