S90MF3E5B - Airconditioner PANASONIC - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING S90MF3E5B PANASONIC

Lees deze bedieningsinstructies zorgvuldig door voor u de unit gaat gebruiken en bewaar ze zodat u er later nog eens ieis in kunt opzoeken. Dit boekwerkje beschrijft voornamelijk zaken die te makeen hebben met de veiligheid en met regelgeving. Voor uitleg over de bediening kunt u de matrix 2D-streepjescode scannen en dan de gedetailleerde handleidingen raadplegen.

PORTUGUES

32~36

Mecanismo de funcionaarto

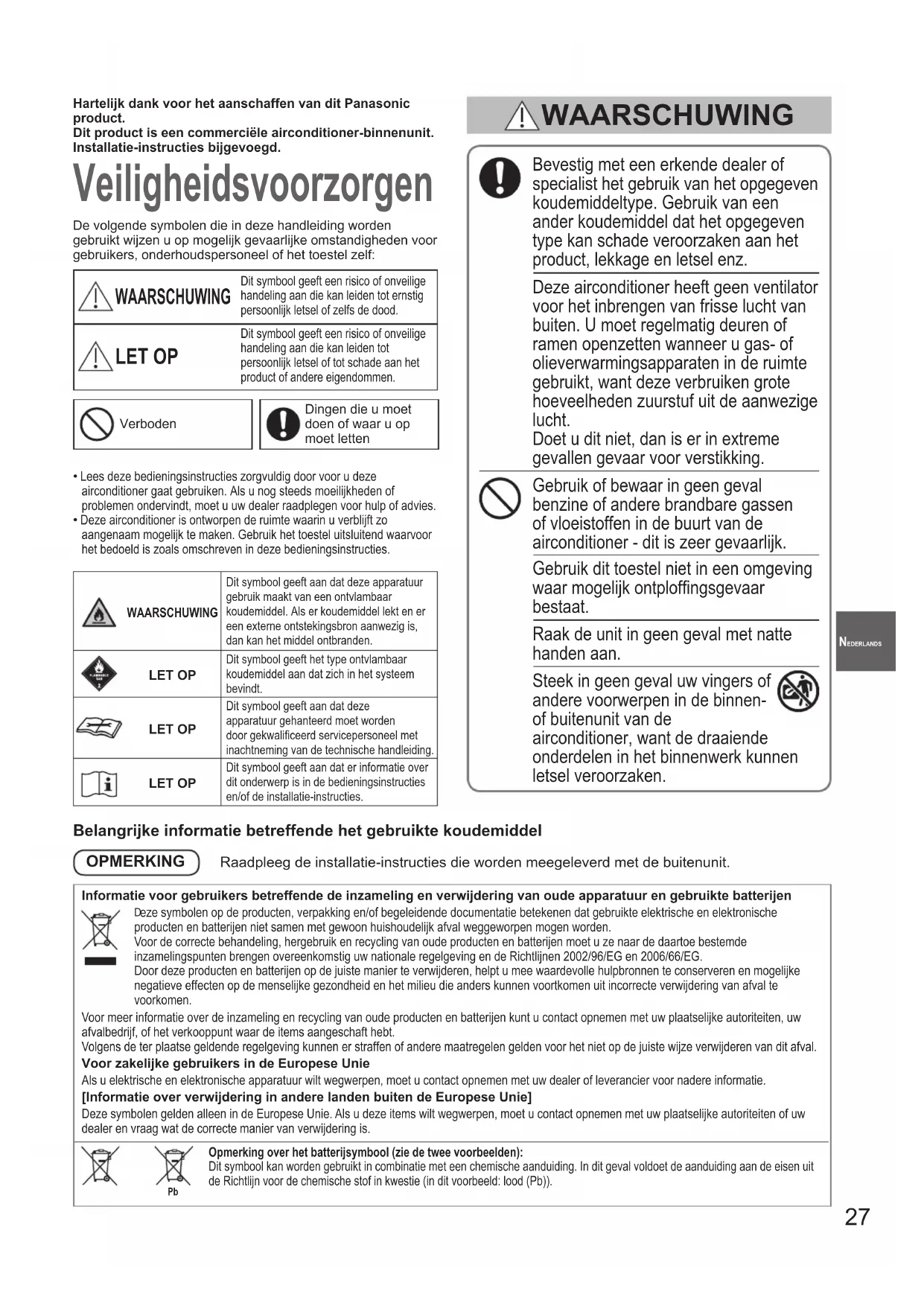

Hartelijk dank voor het aanschaffen van dit Panasonic product.
Dit product is een commerciele airconditioner-binnenunit.
Installatie-instructies bijgevoegd.

Veiligheidsvoorzorgen

De volgende symbolen die in deze handleiding worden gebruikt wijzen u op möglichk gevaarlijke omstandigheden voor gebruikers, onderhoudspersoneel of het toestel zich:

WAARSCHUWING	Dit symbol geeft een risico of onveilige handeling aan die kan leiden tot ernstig persoonlijk letsel of zelfs de dood.
LET OP	Dit symbol geeft een risico of onveilige handeling aan die kan leiden tot persoonlijk letsel of tot schade aan het product of andere eigendommen.
Verboden	Dingen die u要去 doen of waar u op moet letten

Lees deze bedieningsinstrumenties zorgvuldig door voor u deze airconditioner gaat gebruiken. Als u nog steeds moeilijkheden of problemen ondvindt,要去u uw dealer raadplegen voor hulp of advies.
- Deze airconditioner is ontworpen de ruimte waarin u verblijft zo aangenaam möglich te make. Gebruik het toesteluitsuitend waarvoort het bedoeld is zoals omschreiben in deze bedieningsinstrictions.

WAARSCHUWING	Dit symbool geeft aan dat deze apparatuur gebruik maakt van een ontv lambaar koudemiddel. Als er koudemiddel lekt en er een externe ontstekingsbron aanwezig is, dan kan het middel ontbranden.
LET OP	Dit symbool geeft het type ontv lambaar koudemiddel aan dat zich in het system bevindt.
LET OP	Dit symbool geeft aan dat deze apparatuur gehanteerd moet worden door gekwalificeerd serviceperseoneel met inachtneming van de technische handleiding.
LET OP	Dit symbool geeft aan dat er informatie over dit onderwerp is in de bedieningsinstructies en/of de installmentie-instructies.

WAARSCHUWING

Bevestig met een erkende dealer of specialist het gebruik van het opgegeven koudemiddeltype. Gebruik van een ander koudemiddel dat het opgegeven type kan schade veroorzaken aan het product, lekkage en letsel enz.

Deze airconditioner heeft geen ventilator voor het inbrengen van frisse lucht van buiten. U moet regelmatig deuren of ramen openzetten wanner u gas- of olieverwarmingsapparaten in de ruimte gebruikt,want deze verbruiken grote hoeveelheden zuurstufuit de aanweziglucht.

Doet u dit nicht, dan is er in extreme gevallen gevaar voor verstikking.

Gebruik of bewaar in geen geval benzine of andere brandbare gassen of vloeistoffen in de buurt van de airconditioner - dit is zeer gevaarlijk.

Gebruik dit toestel Niet in een omgeving waar möglich ontploffingsgevaar bestaat.

Raak de unit in geen geval met natte handen aan.

Steek in geen geval uw vingers of andere voorwerpen in de binnen-of buitenunit van de airconditioner,want de draaiende onderdelen in het binnenwerk kun letsel veroorzaken.

NEDERLANDS

Belangrijke informatie betreffende het gebruekte koudemiddel

OPMERKING

Raadpleeg de installment-instructions die worden meegeleverd met de buitenunit.

Informatie voor gebruikers betreffende de inzameling en verwijdering van oude apparatuur en gebruekte batterijen

Deze symbolen op de producten, verpakking en/of begeleidende documentatione beteken dat gebruike elektrische en elektronische producten en batterijen Niet samen met gewoon huishoudelijk afval wegeworpen mogen worden. Voor de correcte behandeling, hergebruik en recycling van oude producten en batterijen moet u ze waar de daartoe bestemde inzamelingspunten brengen overeenkomstig uw nationale regelgeving en de Richtlijnen 2002/96/EG en 2006/66/EG. Door deze producten en batterijen op de juiste manier te verwijderen, helpt u mee waarde volle hulpbronnen te conserveren en mogelijk negative effecten op de menselijk gezondheid en het milieu die anders kuren voortkomen uit Incorrecte verwijdering van afval te voorkomen.

Vooreer informatie over de inzameling en recycling van oude producten en batterijen kunt u contact opnemen met uwplaatselijke autoriteiten, uw afvalbedrijf, of het verkooppunt waar de items aangeschaf heb.

Volgens de ter plaatse geldende regelgeving konnen er straffen of andere maatregelen gelden voor het Niet op de juiste wijze verwijderen van dit afval.

Voor zakelijk gebruikers in de Europese Unie

Als u elektrische en elektronische apparatuur wilt wegwerpen, moet u contact opnemen met uw dealer of leverancier voor nadere informatie.

[Informatie over verwijdering in andere landen buiten de Europese Unie]

Deze symbolen gelden alleen in de Europese Unie. Als u deze items wilt wegwerpen, moet u contact opnemen met uwplaatselijke autoriteiten of uw dealer en vraag wat de correcte manier van verwijdering is.

Pb

Opmerking over het batterijsymbol (zie de twee voorbeelden):

Dit symbool kan worden gebruikt in combinatie met een chemische aanduiding. In dit geval voldoet de aanduiding aan de eisen uit de Richtlijn voor de chemische stof in kwestie (in dit voorbeeld: lood (Pb)).

Als het koudemiddel in contact komt met vuur, za dit giffige gassen produceren.

Voor de verilgigkeit moet u de airconditioner uitschakelen en de stroomvoorziening aflsuien voor u het toestel schoonmaakt of onderhoud pleegt.

Haal de stekker uit het stopcontact of schakel de stroomonderbreker uit die de airconditioner in geval van nood要去 afluien van de hoofdstroomvoorziening in geval van noood.

Gooi weg in overeenstemming met de landelijkke en/ofplaatselijkke regelgeving.

Dit product mag in geen geval worden gewijzigd of gedemonteerd.
Een gewijzigde of gedemonteerde unit kan leiden tot brand, elektrische schokken, of letsel.

Gebruikers mogen nicht zich het binnenwerk van de binnen- en buitenunits schoonmaken. Vraag een erkende dealer of bevoegde specialist om de units schoon te make.

Probeer deze apparatuur nicht selbst te repareren wanneser.Deze storingen vertoont.Neem voor reparatie en verwijdering contact op met uw dealer of reparateur.

Zorg ervoor dat elk toestel een apart, eigen stopcontact heeft en een hoofdschakelaar om hem af te sluiten van de netstroom, en een aardlekschakelaar, of een verliesstroomschakelaar ter bescherming gegen te hoge stromen aangebracht in de eigen stroomvoorziening.

Zorg voor een apart stopcontact voor elk individuelen unit; volledig loskoppelen betekent dat alle polen van de aansluiting losgekoppeld zijn van het vaste net, in overeenstemming met de regelgeving betreffende de bedrading.

Om eventuele risico's van het kapot raken van isolatie te voorkomen, moet de unit geaard worden.

Gebruik geen snoeren waaraan veranderingen zich aangebracht, aan elkaar gekoppelde snoeren, verlengsnoeren of snoeren die nicht voldoen aan de specificaties om oververhitting en brand te voorkomen.

Het toestel moet worden bewaard in een ruimte waarin zich geen doorlopend werkende ontstekingsbronnen bevinden (bijvoorbeeld: open vuur, een werkend gasapparaat, of een werkend elektrisch verwarmingstoestel).

Let op, want koudemiddel kan geurloos zichn.

Een ongeventileerde plek waar een toestel dat gebruik maakt van ontvlambare koudemiddelen worden geinstalleerd, moet zo+zijn geconstrueerd dat het koudemiddel in geval van een lekkage nicht kan blijven staan zodate er brandgevaar en ontploffingsgevaar ontstaat.

Het toestel moet worden bewaard op een goed geventileerde plek en de afmetingen van de ruimte要去en overeenkomen met de afmetingen van de ruimte waarin het toestel volgens de specificaties gebruikt moet worden.

Nadat de unit is geinstalleer, moet u altijd de installateur vragenaar het vloeroppervlak van de ruimte waar de unit is geinstalleer en de hoeveelheid ingebracht koudemiddel.

Als de unit of de kamerverding worden veranderd, moet u altijd de dealer of reparateur raadplegen.

Gebruik geen andere middelen dan die worden aanbevolen door de fabrikant om het ontdooien sneller te lately verlopen of voor het reinigen.

Niet doorboren of verbranden.

InGeVallenwaarinmechanischeventilatievereistis,moeten deventilatie-openingenvrij vanblokkeringen gehonden worden.

WAARSCHUWING

Het toestel moet worden bewaard in een ruimte zonder doorlopend open vuur (bijvoorbeeld: een werkend gasapparaat) en ontstekingsbronnen (bijvoorbeeld: een werkend elektrisch verwarmingstoestel).

Staak het gebruik van het product onmiddelijk wonneer er zich enige abnormaliteit/storing voordoet en haal de stekker uit het stopcontact of schakel de stroomonderbreker uit. (Gevaar van rook/brand/elektrische schokken)

Voorbeelden van abnormaliteiten/ storingen:

• De aardlekschakelaar slaat vaak door.
• Het product start soms nicht op wonneer het worden ingeschakeld.
• De stroom valt soms UIT wanner het snoer worden verplaatst.
• Er is een brandlucht of een abnormaal geluid terwijl het toestel in werkig is.
• De behuizing is verrormd of zeer heet.
• Er lekt water uit de binnenunit.
• Het snoer of de stekker wordt zeer heet.
• De ventilatorsnelheid kan nicht worden geregeld.
• Het toestel stopt gelijk nadat het worden ingeschakeld.

Neem onmiddelijk contact op met uw dealer voor onderhoud/reparatie.

Wanner de ingebouwde R32 koudemiddel-lekkagesensors een lekkage van koudemiddel detecteren, zullen het alarm P08 en het inspectieteken verschijnen op de afstandsbediening, de ventilator van de binnenunit za gaan draaien om te voorkomen dat het koudemiddel stil blijft staan en zal ook Niet stoppen met draaien wanner u op de ON/OFF bedieningstoets op de afstandsbediening drukt. In een dergelijk geval mag u de aardlekschakelaar Niet uitschaken, maar moet u wel de ruimte ventileren en dan onmiddelijk contact opnemen met de reparateur of onderhoudsdienst. Gebruik in geen geval apparatuur waar iets worden verbrand, zoals een kachel.

Ga Niet op de unit zitten of staan. U zou er per ongeluk vanaf kunnen vallen.

Als R32 koudemiddel worden gebrukt, mag u de aardlekschakelaar van de binnenunit Niet uitschakelen, behalve wanner er zich产品质量 of een storing voordoet, of wanner u kortdurend onderhoud uitvoert. (Wanner de aardlekschakelaar wordt uitgeschakeld, konnen de ingebouwde R32 koudemiddelsekkagesensors geen lekkege van koudemiddel detecteren wanner dat het geval mocht zijn, wat kan leiden tot het genereren van giftige gassen en tot brand.)

Gebruik in geen geval de volgende dingen in de buurt van de binnenunit,want deze kuren leiden tot brand of een vals alarm voor de detectie van lekkage van koudemiddel.

Gasapparatuur die gebruik maakt van ontvlambaar gas (propaan, methaan, enz.)
- Brandbaar gas zoals pesticiden en haarspray (LPG, enz.)
- Sprays, medicijnen, chemicalien, verf, enz. die gebruik make n van siloxanen.

NEDERLANDS

WAARSCHUWING

Als de alarmmelding J03 of J05 versuschijnt, is er iets fout met de R32 koudemiddel-lekkagesensors. Neem onmiddelijk contact op met de reparateur of onderhoudsdienst. (Een eventuele lekkege van koudemiddel kan nicht worden gedetecteerd.)

Wanner de alarmmelding J04 of J06 verschijnt, betekent dit dat het einde van de bruikbare levensduur van de R32 koudemiddel-lekkagesensors is bereikt.

Neem zo spoedig möglich contact op met de reparateur of onderhoudsdienst om de sensors te latentervangen.

(Als de sensors gewoon worden gebrukt zonder te worden verrangen, kunnen de sensors versleten raken en is het möglichk dat eventuele lekkage van koudemiddel nicht correct kan worden gedetecteerd.)

LET OP

Dit toestel is bedoeld om te worden gebruikt door zeer ervaren of getrainde gebruikers in winkels, lichte industrien in boerderijen, of voor commercieel gebruik door ongetraind personeel.

Zorg ervoor dat het brandalarm en de luchtuiitlaat minstens 1,5 m bij het toestel vandaan zich.

Koel of verwarm de ruimte Niet teveel als er baby's of minder validen aanwezig zich.

LET OP

Dit toestel kan worden gebruikt door kinderen van 8aar en ouder en personen met verminderde fysieke, perceptuele of geestelijkke vermogens of met een gebrek aan ervaring en kennis, mits zich onder toezicht staan of instructie hebben genoten aangaande het veilige gebruik van het toestel en mits zich de daaraan verbonden gemaren begrijpen. Kinderen mogen in geen geval met het apparaat spelen. Reiniging en door de gebruiker uit te voeren onderhoud mogen in geen geval gedaan worden door kinderen die nicht onder toezicht staan.

Zet de airconditioner Niet aan en uit met de hoofdschakelaar. Gebruik hiervoor de ON/OFF toets.

Steek geen dingen in de luchtuitlaat van de buitenunit. Dit is gevaarlijk, want waarbrandt zich de ventilator die zeer snugronddraait.

Raak de luchtinlaat of de scherpe aluminium vinnen van de buitenunit Niet aan. U kunt hierdoor letsel oplopen.

Steek geen voorwerpen in de VENTILATORBEHUIZING. Hierdoor Aunt u letsel oplopen en kan het toestel beschadigd raken.

Raak de ventilator Niet aan, want deze gaat automatisch draaien wanner er een lekkage van koudemiddel worden gedetecteerd.

U kunt hierdoor letsel oplopen.

KENNISGEVING

• Het toestel moet zo worden bewaard dat er geen Mechanische schade kan optreden.
• De compressor kan soms stoppen tijdens onweer. Dit duidtECHTER Niet op een mechanische storing. Het toestel za na een paar minuten wee normal functioneren.
• De Engelse tekst vormt het origineel van deze instructies. De andere talen+zijn vertalingen van de originele instructies.

Onderhoud

WAARSCHUWING

• Voor de verilgheid moet u de airconditioner uitschakelen en de stroomvoorziening aflsuiten voor u het toestel schoonmaakt. (Anders kunt u een elektrische schok krijgen, of letsel oplopen,ondat de ventilator met hoge snugheid ronddraait.)
  Giet geen water op de binnenunit. (Dit kan de interne componenten beschadigen en leiden tot gevaar voor elektrische schokken.)

LET OP

• Gebruik in geen geval oplosmiddelen of agressieve chemische middelen. Veeg plastic onderdelen Niet af met zeer heet water. (Dit kan leiden tot cervormingen of kleurafwijkingen.)
• Sommige metalen randen en vinnen zijn scherp. Wees voorzichtig wanner u dergelijkke onderdelen schoonmaakt. (U(Int) kunt hierdoor letsel oplopen.)
• Gebruik een stevige trap of ladder wanner u een hoog geplaatste binnenunit schoon moet make.

De interne spoel en andere componenten van de buitenunit要去 regelmatig schoongemaaakt worden.

• Raadpleeg uw dealer of service-centrum.

Onderhoud luchtfilter

Raadpleeg uw dealer of reparateur wanner Filter) verschijnt op het display van de afstandsbediening met draad.

Afstandsbediening met timer Afstandsbediening met

Filterindicator

draad en hoge specificaties

Afstandsbediening met draad

NEDERLANDS

Werking

■ Verwarmingsprestaties

• Deze airconditioner onttrekt warmte aan de buitenlucht om te kuren verwarmen;.daarom zullen de verwarmingsprestaties afnemen naarmate de buitentemperatuur lager worden.

Als er nicht voldoende verwarmd kan worden, moet u een aanvullend verwarmingsapparaat gebruiken.

Ontdooien

• Dit toestel kan beginnen met ontdooien om ijs dat zich gezvermld heeft in de buitenunit te latent smelten.

① Het ontdooien begint: De ventilator van de binnenunit stopt (of gaat zeer langzaam draaien). "STANDBY) verschijnt.

② Na eenaar minuten begint het toestel weer te verwarmen: De ventilator van de binnenunit blijft stilstaan (of zeer langzaam draaien) tot de spiraal van de warmtewisselaar binnen voldoende is opgewarmd.

" (STANDBY) verschijnt.

③ Het ontdooien is voltooid: De ventilator van de binnenunit begint te draaien.

→“（STANDBY）verdwjnt.

"DRY" ontvochtigingsstand

• Wonneer de temperatuur in de ruimte het ingestelde niveau bereikt, zal de buitenunit automatisch aan- en afslaan.
  Wonneer de temperatuur in de ruimte hoogstwaarschijnlijk het ingestelde niveau zal bereiken, worden de ventilator automatisch op "breeze" (matige windsterkte) gezet.

■ Als de stroom uitvalt verwijl de unit in bedrijf is Het toestel zal automatisch doorgaan met de ingestelde handeling. Dezelfde bedieningsinstellungen van voor de stroomstoring zullen worden gezruikt.

KENNISGEVING

Label (bevestigd aan de klep van de elektrische componentenkast)

Deze airconditioner bevat een product met biocide-werking.

Geioniseerde lucht gegenereerd door een component in de airconditioner schakelt bacterien en virussen in de lucht en op oppervlakken uit en remt

schimmelgroei op oppervlakken in de ruimte.

Actieve stoffen: vrije radicalen die ter plekke gegeneerd worden uit lucht of water in de omgeving

Als u problemen hebt met, of vragen over uw airconditioner, dan heeft u de volgende informatatie nodig. De modelen serialummers bevinden zich op het naamplaatje.

(Nederlands) Modelnr. / Serienr. / Datum van aankoop / Adres dealer / Telefoonnummer

(Portugues) N° do Modelo / N° de série / Data de compra / Endereço do distribuidor / Número de téléphone
