PANDUAN PENGGUNA S90MF3E5B PANASONIC

Sebelum mencapacitasan unit, bacalah petunjuk pengoperasian ini secara menyeluruh dan simpan untuk referensi di masa depan. Buklet ini terutama berisi tersebut masalah regulasi terkait keselamatan. Mengenai konten operasi, pindai kode batang matriks dia dimensi (2D) dan lihat manual terperinci.

Specifications

67~69

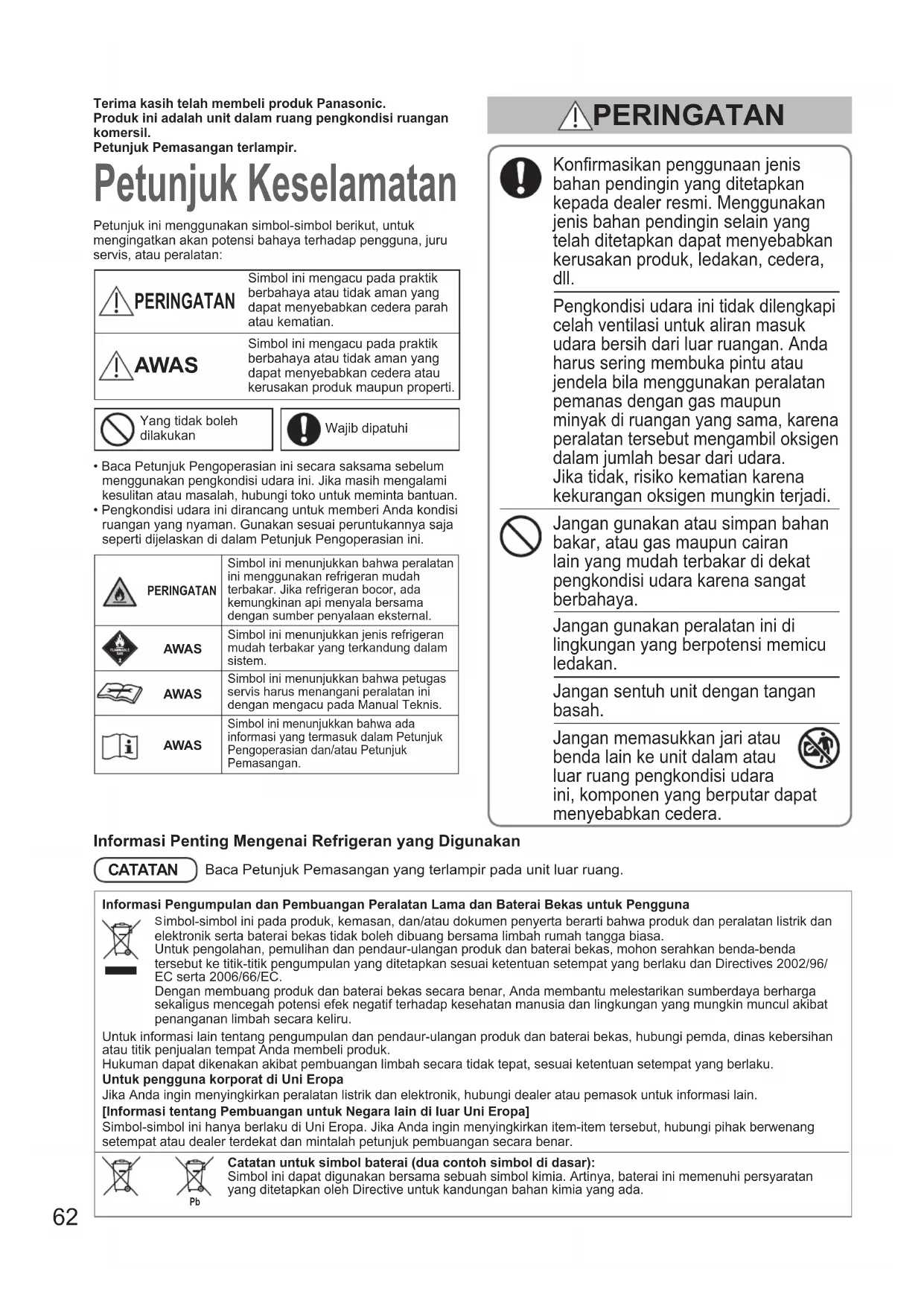

Terima kasih telah membeli Produk Panasonic.
Produk ini adalah unit dalam ruang pengkondisi ruangan komersil.
Petunjuk Pemasangan terlampir.

Petunjuk Keselamatan

Petunjuk ini menjadi simbol-simbol berikut, untuk mengusatkan akan potensi bahaya terhadap pengguna, jurors servis, atas peralatan:

PERINGATAN	Simbol ini menjadi pada praktik berbahaya kepada tidak aman yang dapat mencyebabkan cedera parah kepada kematian.
AWAS	Simbol ini menjadi pada praktik berbahaya kepada tidak aman yang dapat mencyebabkan cedera kepada kerusakan produk maupun properti.
Yang tidak boleh dilakukan	Wajib dipatuhi

• Baca Petunjuk Pengoperasian ini secara saksama sebelum mencategorikan pengkondisi udara ini. Jika telah mengalami kesulitan kepada masalah, hubungi toko untuk meminta bantuan.
• Pengkondisi udara ini dirancang untuk memberi Anda kondisi ruangan yang nyaman. Gunakan sesuai peruntukanya samaseperti dijelaskan di dalam Petunjuk Pengoperasian ini.

PERINGATAN	Simbol ini menunjukkan oleh peralatan ini mencategorikan refrigeran tidak terbakar. Jika refrigeran bocor, ada;kemungkinan api menjadi bersama;dengan sumber penyalaan eksternal.
AWAS	Simbol ini menunjukkan adalah refrigeran tidak terbakar yang terkandung dalamsystem.
AWAS	Simbol ini menunjukkan oleh petugasservis harus menjadi peralatan inidengan mengaku pada Manual Teknis.
AWAS	Simbol ini menunjukkan oleh adainformasi yang termasuk dalam PetunjukPengoperasian dan/atau PetunjukPemasangan.

PERINGATAN

Konfirmasikan penggunaanjisis bahan pendingin yang ditapkan kepada dealer resmi. Menggunakanjisis bahan pendingin selain yang telah ditetapkan dapat说我yebabkan kerusakan Produk, ledakan, cedula, dll.

Pengkondisi udara ini tidak dilengkapi oleh ventilasi untuk aliran masuk udara bersih dari luar ruangan. Anda harus sering membuka pintu kepada jendela bila menc gunakan peralatan pemanas dengan gas maupun minyak di ruangan yang sama, karena peralatan tersebut mengambil oksigen dalam jumah tersebut dari udara. Jika tidak, risiko kematian karena kekurangan oksigen mungkin terjadi.

Jangan gunman peralatan ini di lingkungan yang berpotensi memicu ledakan.

Jangan olehunitdengan tanganbasah.

Jangan memasukkan jari ataubenda lain ke unit dalam atauluar ruang pengkondisi udaraini, komponen yang berputar dapatmenyebabkan cedera.

Informasi Penting Mengenai Refrigeran yang Digunakan

CATATAN

Baca Petunjuk Pemasangan yang terlampir pada unit luar ruang.

Informasi Pengumpulan dan Pembuangan Peralatan Lama dan Baterai Bekas untuk Pengguna

Simbol-simbol ini pada produk, kemasan, dan/atau dokumen penyerta berarti bahwa produk dan peralan listrik dan elektronik serta bateri bekas tidak boleh dibuang bersama limbah rumah tangga biasa.

Untuk pengolahan, pemulihan dan pendaur-ulangan produk dan baterai bekas, mohon serahkan benda-benda tersebut ke titik-titik pengumpulan yang ditetapkan seksuai ketentuan setempat yang berlaku dan Directives 2002/96/EC serta 2006/66/EC.

Dengan membruang produk dan baterai bekas secara benar, Anda membrantu melestarikan sumberdaya berharga sekalis gencah potensi efek negatif terhadap kesehatan manusia dan tingkungan yang mungkin muncul akibat penanganan limbah secara keliru.

Untuk informasi lain untuk pengumpulan dan pendaur-ulangan Produk dan baterai bekas, hubungi pemda, dinas kebersihan atau titik penjalan tempat Anda membril produk. Hukuman dapat dikenakan akibat pembuangan limbah secara tidak tepat, seksual ketentuan setempat yang berlaku.

Untuk pengguna korporat di Uni Eropa

Jika Anda ingin menyingkiran peralatan listrik dan elektronik, hubungi dealer ata pemasok untuk informasi lain.

[Informasi ingin Pembuangan untuk Negara lain di luar Uni Eropa]

Simbol-simbol ininya berlaku di Uni Eropa. Jika Anda lngin menyingkirkan item-item tersebut, hubungi pihak berwenang setempat ata dealer terdekat dan mintalah petunjuk pembuangan secara benar.

Catatan untuk simbel baterai (dua contoh simbel di dasar):

Simbol ini dapat digunakan bersama tersebut simbel kimia. Artinya, baterai ini memenuhi persyaratan yang ditetapkan oleh Directive untuk kandungan bahan kimia yang ada.

PERINGATAN

Refrigeran akan menghasilan gas beracun jika bersentuhan dengan api.

Demi keselamatan, pastikan pengkondisi udara telah dimatikan dan dilepas dari catu daya sebelum dibersihkan kepada diservis.

Lepas konektor daya dari stopkontak, nonaktifkan pemutus arus, ataunonaktifkan alat pemutus untuk memisahkan pengk udara hari catu daya utan terjadi keadaan darurat.

Buang sesuai dengan peraturan nasonal dan/atau lokal.

Unit yang dimodifikasi oleh dibongkar dapat menjebabkan kebakaran, sengatan listrik, kepada cedera.

Jangan bersihkan sendiri bagian dalam unit dalam ruang dan unit luar ruang. Hubungi dealer ataTeknis resmi untuk makukan pembersihan.

Jika terjadi kerusakan fungsi pada peralatan, jangan perbaiki sendiri. Hubungi dealer penjalan ata增值服务 untuk makukan perbaikan dan pembuangan.

Sediakan stopkontak untuk digunakan secara khusus oleh masing-masing unit, dan pemutus catu daya, Pemutus Sirkuit. Kebocoran Pentananan (ELCB) pada Alat Arus Sisa (RCD) untuk perlindungan kelebihan arus harus disediakan untuk jalur khusus ini.

Sediakan stopkontak khusus untuk masing-masing unit, dan peralan pemutus arus sepenuhnya yang memiliki kontak terpisah di semua kutub harus diintegrasikan pada kabel tetap sesuai dengan peraturan kabel yang berlaku.

Untuk mencegah kemungkan bahaya akibat kegagalan isolasi, unit harus diarde.

JanganAPEKAKAN
kabel yang sudah
diubah, kabel

sambungan, kabel ekstensi, ataukabel di luar ketentuan untukmencegah panas berlebih dankebakaran.

Peralatan harus disimpan dalam ruangan tanpa sumber penyalaan yang beroperasi terus-menerus (misalnya: nyala api terbuka, peralatan gas yang beroperasi atas pemanas listrik yang beroperasi).

Area tidal berventilasi tempat peralatan yang menc gunakan refrigeran sudah terbakar dipasang harus dibuat sedemikian rupa sehingga jika refrigeran bocor, refrigeran tidak akan tertahan sehingga menimbulkan bahaya kebakaran ata ledakan.

Peralatan harus disimpan di area yang berventilasi baik di mana ukuran ruangan sesuai dengan luas ruangan tersebut yang ditentukan untuk pengoperasian.

Setelah unit dipasang, jangan pernah lupa untuk menanyakan kepada pemasang tersebut luas lantai ruangan tempat unit dipasang dan rumah biaya refrigeran.

Jika unit atop PEMbatas ruangan diubah, jangan pernah lupa untuk Berkonsultasi dengan dealer penjalan atop dealer servis.

Jangan.metrongunakan berarti untuk mempercepat proses pencairan kepada membersihkan, selain yang direkomendasikan oleh produsen.

Jangan menusuk kepada membrakar. Dalam hal-hal yang memerlukan ventilasi mekanis, lubang ventilasi harus dibuat bebas dari halangan.

B.INDONESIA

PERINGATAN

Peralatan harus disimpan dalam ruangan tanpa api erbuka yang beroperasi terus-menerus (misalnya: peralatan gas yang beroperasi) dan sumber penyalaan (misalnya: pemanas listrik yang beroperasi).

Hentikan penggunaan Produk jika terjadi ketidaknormalan/ kegagalan kemudian lepas colokan ata matikan saklar daya dan pemutus arus.

(Risiko terjadinya asap/ kebakaran/sengatan listrik)

Contoh abnormalities/kegagalan:

ELCB sering anjlok.
- Produkt sering tidak mau hidup setelah dinyalakan.
- Daya sering putus ketika kabel digeser.
- Ada aroma terbakar ata bising tidak biasa selama pengoperasian.
Bodi berubah pentuk atau sangat panas.
Air bocor dari unit dalam ruang.
Kabel daya atau colokan terasa orang panas.
- Kecepatan kipas tidak dapat dikendalan.
- Unit berhenti tiba-tiba meski sakelar pengoperasian diaktifkan.

Segera hubungi teknisi terdekat untuk perawatan/perbaikan.

Jangan menduduki ataumenginjak unit.
Andapat jatuh.

Jika refrigeran R32 digunakan, jangan matikan ELCB unit dalam ruang kecuali jika ada gejala kelainan untuk kegagalan, oleh saat makukanan perawatan jangka pendek. (Saat ELCB dimatikan, sensor-sensor kebocoran refrigeran R32 terpasang tidak dapat mendeteksi kebocoran refrigeran yang refrigeran bocor, dan hal ini dapat mencyebabkan timbulnya gas-gas beracun dan kebakaran.)

Jangan gunakan Barangbarang berikut ini di dekat unitdalam ruang karena dapatmenyebabkan kebakaran ataudeketsi kebocoran refrigeran yangsalah.

• Peralatan gas yang menc gunakan gas mudah terbakar (propana, metana, dll.)
  Gas mudah terbakar spepi- pestisida dan semprotan rambut (LPG, dlI.)
• Semprotan, obat-obatan, bahan kimia, cat, dll. yang menc gunakan siloksan.

Ketika sensor-sensor kebocoran refrigeran R32 terpasang mendeteksi kebocoran refrigeran, alarm P08 dan tanda inspeksi akan ditampilkan pada pengendali jarak jauh, kapas unit dalam ruang akan bekerja untuk mencegah stagnasi refrigeran, dan kipas tidak akan berhenti bahkan jika Anda menekan tambol operasi ON/OFF pada pengendali jarak jauh. Dalam kepadaitu, jangan matikan ELCB, berikan ventilasi ruangan, dan segera hubungi dealer servis. Selainitu, jangan gunakan peralatan pembakaranseperti kompor.

PERINGATAN

Jika tampilan alarm J03 atau J05 muncul, ada sesatu yang sudah dengan sensor-sensor kebocoran refrigeran R32. Segera hubungi dealer servis. (Ini mungkin tidak terdeteksi saat refrigeran bocor.)

Ketika tampilan alarm J04 atopak06 muncul,itu adalah akhir masapakai sensor-sensor kebocoranrefrigeran R32.
Hubungi dealer servis sesegeramungkin untuk mengganti sensor-sensor. (Jika sensor-sensor digunakansebagai apa adanya tanpadiganti,sensor-sensor mungkinmenurun fungsinya dankebocoran refrigeran dapat tidakterdeteksi dengan benar.)

AWAS

Beri jarak alarm kebakaran dan kepada keluaran udara minimal 1,5 m dari unit.

Jangan tersebut suhu terlalu panas atau terlalu dingin jika ada bayi atau penyandang cacat.

AWAS

Peralatan ini tidak ditujukan untuk digunakan oleh seseorang (termasuk anak-anak) dengan kemampuan fisik, pancaindera, kepada mental yang kurang, kepada tidak memiliki pengalaman maupun pengetahunan yang@cukup, kecuali jika ia telah diberikan pengawasan kepada petunjuk terkait dengan penggunaan peralatan tersebut oleh pihak yang bertanggung jawab atas keselamatannya. Anak-anak harus diawasi untuk memastikan mereka tidak bermain dengan peralatan tersebut.

Jangan menchidupkan ata mematikan pengkondisi udara langsung dari sakelar catu daya utama. Gunakan tambol pengoperasian ON/OFF.

Jangan memasukkan benda apa pun ke saluran keluar udara unit luar ruang. Ini berbahaya karena kipas berputar pada kecepatan tinggi.

Jangan sentuh saluran udara masuk atau sirip aluminium tajam di unit luar ruang. Anda dapat cedula.

Jangan masukkan benda apapun ke WADAH KIPAS. Anda dapat mengalami cedula dan unit mungkin rusak.

Jangan sentuh kipas karena kipas\ separa otomatis berputar saat\ mendeteksi kebocoran refrigeran.
Anda dapat cedula.

PEMBERITAHUAN

• Peralatan harus disimpan untuk mencegah terjadinya kerusakan mekanis.
• Kompresor kadang-kadang berhenti selama badai. Ini bukan kegagalan mekanis. Unit akan kembali bekerja setelah menjadi sama.
• Teks berbahasa Inggris adalah petunjuk asli. Bahasa lain kepada terjemahan dari petunjuk aslinya.

B.INDONESIA

Perawatan

PERINGATAN

• Untuk keselamatan, pastikan mematikan pengkondisi udara dan memutuskan daya sebelum dibersihkan. (Jika tidak, sengatan listrik kepada cedera bisa terjadi akibat kipas yang berputar pada kecepatan tinggi).
• Jangan menuangkan air ke unit dalam ruang untuk. (Ini akan merusak komponen internal dan tersebut bahaya kejutan listrik).

AWAS

• Jangan pernah menggunakan pelarut oleh bahan kimia keras. Juga jangan seka komponen plastik menggunakan air yang sarat panas. (Ini dapat menuyebabkan perubahan pentuk kepada warna).
• Beberapa komponen dari logam dan sirip sangat tajam tepi-tepinya. Hati-hati saat membersihkan bagian-bagian tersebut. (Cedera dapat terjadi.)
• Gunakan bangku ata tangga yang kokoh yang membersihkan unit dalam ruang di tempat tinggi.

Kumparan internal dan komponen lainnya pada unit luar ruang harus dibersihkan secara berkala.
Hubungi dealer Anda atau pusat servis.

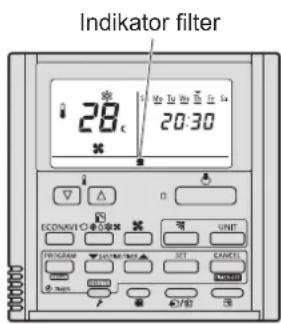

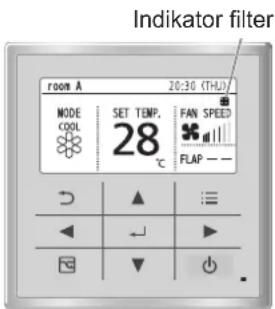

Perawatan Filter Udara

Hubungi dealer atau pusat servis saat Filter) muncul pada tampilan pengendali jarak jauh Berkabel.

Pengendali Jarak Jauh
Pewaktu

Pengendali Jarak
Jauh Berkabel dengan
spesifikasi tinggi

Pengendali Jarak Jauh Berkabel

Mekanisme Pengoperasian

■ Kinerja pemanasan

• Pengkondisi udara ini memanfaatkan udara dari luar untuk pemanasan; kinerja pemanasannya akan berkurang jika suhu luar ruangan menurun.

Jika pemanasan tidak@cukup, gunakan atas pemanas tambahan.

■ Membuang bunga es (Defrosting)

• Peralatan ini memulai operasi membruang bunga es yang terbentuk pada unit luar ruangan.

① Mulai membruang bunga es. Kipas pada unit dalam ruang berhenti (atau kecepatannya turun drastis)

" (STANDBY) muncul.

② Operasi pemanasan akan kembali aktif setelah beschappenit Kipas unit dalam ruang tetap mati (atau berputar pada kecepatan sangat rendah) sampai kumparan penukarapan dalam ruang@cukup hangat.

"STANDBY)muncul.

③ Membuang bunga es selesai: Kapas unit dalam ruang mulai beroperasi.

" (STANDBY) hilang.

Operasi "KERING"

• Setelah suhu ruangan mencapai tingkat yang ditetapkan, unit luar ruang mengulang siklus hidup dan mati secara otomatis.
• Jika suhu ruang cenderung mencapai tingkat yang ditetapkan, kecepatan kipas akan diatur ke "sepol-sepol" (angin lembut) secara otomatis.

■ Jika daya gagal selama unit beroperasi

Unit akan melanjutkan operasi secara otomatis. Pengaturan operasi sebelum daya gagal akan digunakan.

PEMBERITAHUAN

Label (dilampirkan pada tutup kotak komponen listrik)

Pengkondisi udara ini bagiakan Produk biosidal.

Udara terionisasi yang dihasilkan oleh perangkat yang ada di dalam pengkondisi udara akan menonaktifkan bakteri dan virus di udara, pada permukaan, dan mencegah jamur tambuh di permukaan.

Bahan aktif: radikal bebas yang dihasilkan secara in situ dari udara sekitar atas air

Specifications

Model Name S-15MF3E5B S-22MF3E5B S-28MF3E5B S-36MF3E5B S-45MF3E5B S-56MF3E5B
Power source 220 - 230 - 240 V ~ 50 - 60 Hz
Cooling capacity	kW	1.5 2.2 2.8	3.6 4.5 5.6
	BTU/h	5,100 7,500	9,600 12,300 15,400 19,100
	kW	1.4 2.1 2.4	2.8 3.4 4.1
	kW	0.1 0.1 0.4	0.8 1.1 1.5
Heating capacity	kW	1.7 2.5 3.2	4.2 5.0 6.3
	BTU/h	5,800 8,500	10,900 14,300 17,100 21,500
Cooling electric power input*	kW	0.060 0.060	0.060 0.060 0.060 0.089
Heating electric power input*	kW	0.060 0.060	0.060 0.060 0.060 0.089
Sound pressure level	High dB(A)	31 31 31	31 31 35
	Medium dB(A)	28 28 28	28 28 32
	Low dB(A)	20 20 20	20 20 24
Sound power level	High dB(A)	54 54 54	54 54 58
	Medium dB(A)	51 51 51	51 51 55
	Low dB(A)	43 43 43	43 43 47

Model Name S-60MF3E5B S-73MF3E5B S-90MF3E5B S-106MF3E5B S-140MF3E5B S-160M F3E5B
Power source 220 - 230 - 240 V ~ 50 - 60 Hz
Cooling capacity	kW	6.0 7.3 9.0	10.6 14.0 16.0
	BTU/h	20,500 24,900	30,700 36,200	47,800 54,600
	kW	4.6 5.3 6.6	8.2 9.9	11.0
	kW	1.4 2.0 2.4	2.4 4.1 5.0
Heating capacity	kW	7.1 8.0 10	0 11	4 16	0 18.0
	BTU/h	24,200 27,300	34,100 38,900	54,600 61,400
Cooling electric power input*	kW	0.079 0.079	0.136 0.146 0.26	65 0.330
Heating electric power input*	kW	0.079 0.079	0.136 0.146 0.26	65 0.330
Sound pressure level	High dB(A)	31 31 35	36 41 43
	Medium dB(A)	28 28 33	32 36 37
	Low dB(A)	23 23 25	27 32 33
Sound power level	High dB(A)	54 54 58	59 64 66
	Medium dB(A)	51 51 56	55 59 60
	Low dB(A)	46 46 48	50 55 56
