| Producttype | Elektrische cirkelzaag |
| Merk | PARKSIDE |
| Model | PHKS 750 A1 |
| Voeding | 230 V~, 50 Hz (netstekker) |
| Nominaal vermogen | 750 W |
| Onbelast toerental | 5 000 min⁻¹ |
| Maximale snijdiepte | 45 mm (bij 0°), 31 mm (bij 45°) |
| Zaagblad diameter | 140 mm |
| Zaagblad boring | 20 mm |
| Dikte van de zaagbladtanden | 1,5 mm |
| Beschermingsklasse | II (dubbele isolatie) |
| Geluidsdrukniveau (LpA) | 89,1 dB(A) (onzekerheid 3 dB) |
| Geluidsvermogensniveau (LWA) | 97,1 dB(A) (onzekerheid 3 dB) |
| Trillingen (hoofdhandgreep) | 2,774 m/s² (onzekerheid 1,5 m/s²) |
| Geschat gewicht | 3,5 kg |
| Inbegrepen accessoires | TCT zaagblad 12 tanden, inbussleutel 5 mm, steeksleutel 17 mm, parallel aanslag, stofzuiger adapter, handleiding |
| Garantie | 3 jaar |
| Belangrijkste functies | Continue verstelbare zaaghoek (0-45°), diepte-instelling, automatisch terugkerende onderste beschermkap, aansluiting voor stofafzuiging, spindelblokkering voor bladwissel |
| Onderhoud | Regelmatig reinigen met een droge doek, controle van de kap en het zaagblad, geen specifiek onderhoud door de gebruiker |
Veelgestelde vragen - PHKS 750 A1 PARKSIDE
Gebruikersvragen over PHKS 750 A1 PARKSIDE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Elektrische zaag in PDF-formaat gratis! Vind uw handleiding PHKS 750 A1 - PARKSIDE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PHKS 750 A1 van het merk PARKSIDE.
GEBRUIKSAANWIJZING PHKS 750 A1 PARKSIDE
Vertaling van de oorspronkelijke gebruiksaanwijzing
PL
REÇZNA PIŁA TARCZOWA
Instrukcja obsługi
Lijst van gebruikte pictogrammen/symbolen....Pagina 65
Inleiding ...... Pagina 66
Beoogd gebruik ...... Pagina 66
Leveringsomvang....Pagina 66
Onderdelenbeschrijving ...... Pagina 67
Technische gegevens....Pagina 67
Veiligheidsaanwijzingen....Pagina 68
Algemene veiligheidsaanwijzingen voor elektrische apparaten ..... Pagina 68
Vermindering van trillingen en geluid ...... Pagina 71
Wat te doen in noodgevallen ...... Pagina 71
Functie van de onderste beschermkap ...... Pagina 74
Aanvullende veiligheidsaanwijzingen....Pagina 74
Veiligheidsaanwijzingen voor het zaagblad ...... Pagina 75
Voor het eerste gebruik ...... Pagina 75
Product uitpakken....Pagina 75
Accessoires ...... Pagina 76
Voorbereiding ...... Pagina 76
Werking van de onderste beschermkap controleren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
Zaagblad plaatsen/vervangen ...... Pagina 76
Aansluiten op stofafzuiging. 77 Pagina
Montage parallelle aanslag....Pagina 77
Zaaghoek instellen....Pagina 78
De zaagdiepte instellen. 78 Pagina
In/uit-schakelen ...... Pagina 78
Tips voor het werken met het product....Pagina 78
Schoonmaken en onderhoud....Pagina 79
Schoonmaken....Pagina 79
Onderhoud ...... Pagina 79
Reparatie....Pagina 79
Opbergen ...... Pagina 80
Transport....Pagina 80
Afvoer ...... Pagina 80
Garantie ...... Pagina 80
Afwikkeling in geval van garantie.... Pagina 81
Service ...... Pagina 81
EU-Conformiteitsverklaring ...... Pagina 82

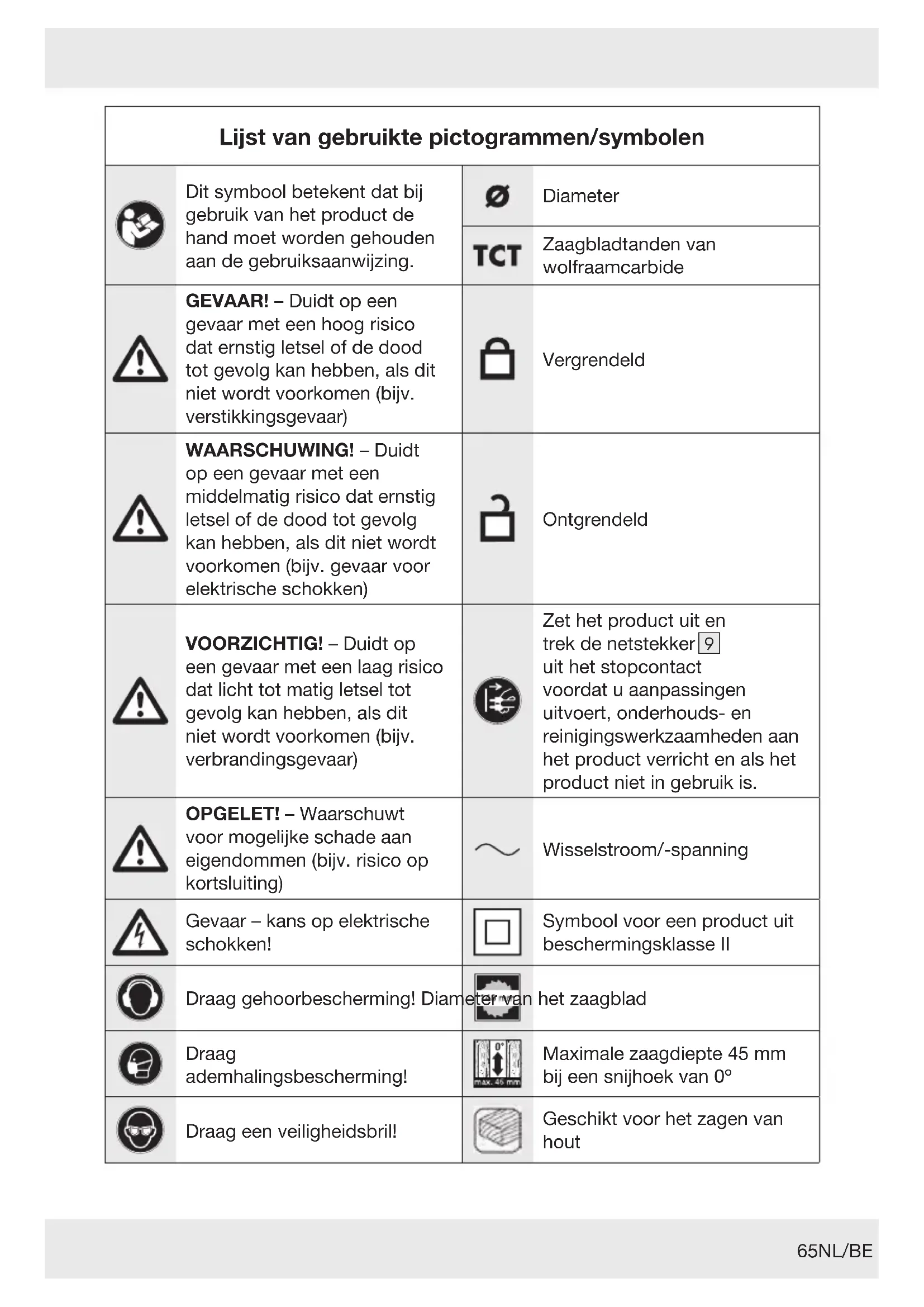

| Lijst van gebruikte pictogrammen/symbolen | |||
 | Dit symbool betekent dat bij gebruik van het product de hand moet worden gehouden aan de gebruiksaanwijzing. | [T0CA] | Diameter |
| [23XY] | Zaagbladtanden van wolfraamcarbide | ||
 | GEVAAR! – Duidt op een gevaar met een hoog risico dat ernstig letsel of de dood tot gevolg kan hebben, als dit niet wordt voorkomen (bijv. verstikkingsgevaar) |  | Vergrendeld |
 | WAARSCHUWING! – Duidt op een gevaar met een middelmatig risico dat ernstig letsel of de dood tot gevolg kan hebben, als dit niet wordt voorkomen (bijv. gevaar voor elektrische schokken) |  | Ontgrendeld |
 | VOORZICHTIG! – Duidt op een gevaar met een laag risico dat licht tot matig letsel tot gevolg kan hebben, als dit niet wordt voorkomen (bijv. verbrandingsgevaar) |  | Zet het product uit en trek de netstekker 9uit het stopcontact voordat u aanpassingen uitvoert, onderhouds- en reinigingswerkzaamheden aan het product verricht en als het product niet in gebruik is. |
 | OPGELET! – Waarschuwt voor mogelijke schade aan eigendommen (bijv. risico op kortsluiting) |  | Wisselstroom/-spanning |
 | Gevaar – kans op elektrische schokken! |  | Symbool voor een product uit beschermingsklasse II |
 | Draag gehoorbescherming! Diame |  | het zaagblad |
 | Draag ademhalingsbescherming! |  | Maximale zaagdiepte 45 mm bij een snijhoek van 0° |
 | Draag een veiligheidsbril! |  | Geschikt voor het zagen van hout |
 | Draag veiligheidshandschoenen! |  | Pijl voor de draairichting op het zaagblad 15 |
 | Raak de zaagtanden niet aan. |  | Pijl voor de draairichting op de bovenste beschermkap 19 |
 | Gebruik geen beschadigde zaagbladen. | [7-28] | Veiligheidsaanwijzingen Aanwijzingen voor het gebruik |
 | Het CE-teken bevestigt dat het product voldoet aan de betreffende EU-richtlijnen. | ||
HANDCIRKELZAAG
Inleiding
Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.
- Beoogd gebruik
- Deze handcirkelzaag (in het vervolg "product" of "elektrisch apparaat" genoemd) is gestemd voor het zagen van de volgende materialen:
- Natuurlijk hout
- Multiplex
-
Spaanplaten
– Vergelijkbare lichtgewicht materialen -
Nat zagen en zagen van metaal is verboden.
Elk ander gebruik van of wijzigingen aan het product gelden als niet volgens de voorschriften en
kunnen leiden tot gevaren, zoals de dood, levensbedreigend letsel en beschadigingen.
De fabrikant aanvaardt geen aansprakelijkheid voor schade die is ontstaan door onjuist gebruik.
- Het product is uitsluitend bestemd voor huishoudelijk gebruik.
- Het product is niet voor commercieel gebruik, voor industriële doeleinden of voor vergelijkbare toepassingen bestemd.
- Neem alle geldende lokale veiligheidsvoorschriften, normen en verordeningen in acht. Gebruik van elektrische apparaten die veel lawaai produceren, kan conform nationale of lokale voorschriften alleen gedurende bepaalde tijden toegestaan zijn.
Leveringsomvang
⚠ WAARSCHUWING!
Zowel het product als het verpak- kingsmateriaal zijn geen kinder- speelgoed! Kinderen mogen niet spelen met de plastic zakken, folie en kleine onderdelen! Er bestaat gevaar voor inslikken en verstikking!
Controleer na het uitpakken van het product of de levering volledig is en alle onderdelen in goede staat verkeren. Verwijder voor het gebruik al het verpakkingsmateriaal.
1 Handcirkelzaag
1 TCT-zaagblad
(12 tanden, voorgemonteerd)
1 Inbussleutel (5 mm)
1 Schroefsleutel (17 mm)
1 Parallelle aanslag
1 Adapter
1 Gebruiksaanwijzing
- Onderdelenbeschrijving
(Afb. A)
1 Schakelaarvergrendeling
2 Aan/uit-schakelaar
3 Hulpgreep
4 Zaaghoekschaal
5 Vleugelschroef voor zaaghoekvoorkeuze
6 Vleugelschroef (parallelle aanslag)
7 Bodemplaat
8 Zaaggeleider (0° en 45°)
9 Aansluitsnoer met netstekker
10 Inbussleutel
11 Inbussleutelhouder
12 Vleugelschroef (zaagdiepteschaal)
13 Zaagdiepteschaal (0 tot 45 mm)
14 Onderste beschermkap
15 Zaagblad
16 Buitenflens
17 Spanschroef (met ring)
18 Hendel (onderste beschermkap)
19 Bovenste beschermkap
20 Stofaansluiting
21 Hoofdhandgreep
(Afb. B)
22 Schroefsleutel
23 Parallelle aanslag
24 Adapter
(Afb. C)
16a Spindel
16b Binnenflens
(Afb. E)
7a Houder
- Technische gegevens
| Handcirkelzaag PHKS 750 A1 | |
| Modelnummer:– met VDE-stekker: HG11714– met BS-stekker: HG11714-BS | |
| Nominalevoedingsspanning: 230 V~, 50 Hz | |
| Nominaal vermogen: 750 W | |
| Toerental onbelast n_0 : 5000 min ^-1 | |
| Max. zaagdiepte:– bij 0°:– bij 45°: | ongeveer45 mmongeveer31 mm |
| Draadgrootte: | M6 |
| Beschermingsklasse: | II/☐(dubbele isolatie) |
Afmetingen van het zaagblad
| Modelnummer: - 12 tanden: | HG11768 |
| Diameter: | ∅ 140 mm |
| Grootte van het boorgat: | ∅ 20 mm |
| Dikte van de tanden: 1,5 mm | |
| Toegestane draaisnelheid: | max. 9500 min ^-1 |
Geluidsemissiewaarden
Gemeten waarde voor geluid bepaald volgens EN 62841. Het met A gewaardeerde geluidsdrukniveau van het elektrische apparaat op locatie van de gebruiker bedraagt meestal:
| Geluidsdrukniveau L_pA : 89,1 dB | |
| Onzekerheid K_pA : 3 dB | |
| Geluidsvermogens-niveau L_WA : 97,1 dB | |
| Onzekerheid K_WA : 3 dB | |
WAARSCHUWING!
Draag gehoorbescherming!
Trillingsemissiewaarden
Trillingswaarde (ah) bij het zagen in hout:
| Hoofdhandgreep: 2,774 m/s | ^2 |
| Onzekerheid K: 1,5 m/s | ^2 |
| Hulpgreep: 2,815 m/s | ^2 |
| Onzekerheid K: 1,5 m/s | ^2 |
WAARSCHUWING!
De trillings- en geluidsemissies kunnen tijdens het feitelijke gebruik van het elektrische apparaat van de aangegeven waarden afwijken afhankelijk van de manier waarop het elektrische apparaat gebruikt wordt, in het bijzonder van welk soort werkstuk bewerkt wordt.
WAARSCHUWING!
Het is noodzakelijk om veiligheidsmaatregelen ter bescherming van de bedienaar vast te leggen, die zijn gebaseerd op de trillingsbelasting tijdens de daadwerkelijke gebruiksomstandigheden (hierbij moet rekening worden gehouden met alle aspecten van de gebruikscyclus, bijvoorbeeld de tijd waarin het elektrische apparaat is uitgeschakeld en de tijd waarin het wel is ingeschakeld maar zonder belasting draait).
TIP
De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde zijn met een genormeerde testmethode gemeten en kunnen worden gebruikt om elektrische apparaten met elkaar te vergelijken.
De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde kunnen ook voor een voorlopige inschatting van de belasting worden gebruikt.
Veiligheids- aanwijzingen
- Algemene veiligheidsaanwijzingen voor elektrische apparaten
WAARSCHUWING!
Lees alle veiligheidsaanwijzingen, tips, afbeeldingen en technische gegevens die met dit elektrische apparaat zijn meegeleverd. Het zich niet opvolgen van de veiligheidstips en onderstaande aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.
Bewaar alle veiligheidsaanwijzingen en aanwijzingen voor toekomstig gebruik.
Het in de veiligheidsaanwijzingen gebruikte begrip "elektrisch apparaat" heeft betrekking op aan het elektriciteitsnet aangesloten elektrische apparaten (met netsnoer) of op door een accu gevoede elektrische apparaten (zonder netsnoer).
Veiligheid op de werkplek
a) Houd de werkplek schoon en goed verlicht. Slecht georganiseerde en niet verlichte werkplekken kunnen tot ongevallen leiden.
b) Werk met het elektrische apparaat niet in een omgeving met explosiegevaar door de aanwezigheid van brandbare vloeistoffen, gassen of stof.
Elektrische apparaten veroorzaken vonken, die het stof of de dampen kunnen doen ontbranden.
c) Houd kinderen en andere personen uit de buurt als het elektrische apparaat wordt gebruikt. Als u wordt afgeleid, kunt u de controle over het elektrische apparaat verliezen.
Elektrische veiligheid
a) De netstekker van het elektrische apparaat moet in het stopcontact passen. De stekker mag op geen enkele manier worden veranderd. Gebruik geen verloopstekkers in combinatie met geaarde elektrische apparaten.
Ongewijzigde netstekkers en passende stekkerdozen verminderen het risico op elektrische schokken.
b) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingsapparatuur,
fornuizen en koelkasten. Het risico op elektrische schokken is groter als uw lichaam is geaard.
c) Houd elektrische apparaten uit de buurt van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.
d) Gebruik het aansluitsnoer niet voor een ander doel, zoals het dragen of ophangen van het elektrische apparaat, of om de netstekker uit de stekkerdoos te trekken. Houd het aansluitsnoer uit de buurt van hitte, olie, scherpe voorwerpen of zich bewegende onderdelen.
Een beschadigd of verward aansluitsnoer verhoogt het risico op elektrische schokken.
e) Als u met een elektrische apparaat buiten werkt, gebruik dan alleen verlengsnoeren die ook geschikt zijn voor gebruik buitenshuis. Gebruik van een voor werk buitenshuis geschikt verlengsnoer vermindert het risico op een elektrische schok.
f) Als het gebruik van het elektrische apparaat in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar.
Gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.
Persoonlijke veiligheid
a) Wees altijd attent, let op wat u doet en ga met overleg te werk als u met een elektrisch apparaat werkt. Gebruik een elektrisch apparaat niet als u moe bent of onder de invloed van drugs, alcohol of medicijnen verkeert. Eén moment van onachtzaamheid bij gebruik van
het elektrische apparaat kan ernstig letsel veroorzaken.
b) Draag persoonlijke veiligheidsuitrusting en altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische apparaat, vermindert de kans op verwondingen.
c) Vermijd onbedoeld inschakelen. Zorg ervoor dat het elektrische apparaat is uitgeschakeld voordat u het aansluit op de stroomvoorziening en/of de accu of het optilt of draagt. Als u bij het dragen van het elektrische apparaat uw vinger op de schakelaar houdt of het elektrische apparaat aansluit op de stroomvoorziening terwijl het al is ingeschakeld, dan kan dit tot ongelukken leiden.
d) Verwijder inzetgereedschap of schroefsleutels voordat u het elektrische apparaat inschakelt. Een werktuig of sleutel die zich in een draaiend onderdeel van een elektrisch apparaat bevindt, kan verwondingen veroorzaken.
e) Vermijd een abnormale lichamshouding. Zorg ervoor dat u stevig staat en dat u altijd uw evenwicht bewaart. Op die manier kunt u het elektrische apparaat in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen.
Losse kleding, sieraden en lang haar kunnen door bewegende delen worden gegrepen.
g) Als er stofafzuig- en stofopvanginstallaties kunnen worden gemonteerd, moeten deze worden aangesloten en op juiste wijze worden gebruikt. Gebruik van een stofafzuiging kan gevaar door stof verminderen.
h) Laat u niet in slaap sussen door een onterecht gevoel van veiligheid en veronachtzaam nooit de veiligheidsregels voor elektrische apparaten, ook niet wanneer u vertrouwd bent met het elektrische apparaat doordat u er vaak mee werkt. Achteloos te werk gaan kan binnen een fractie van een seconde leiden tot zware verwondingen.
Gebruik en behandeling van het elektrische apparaat
a) Belast het elektrische apparaat niet overmatig. Gebruik voor uw werk het daarvoor bestemde elektrische apparaat. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.
b) Gebruik een elektrisch apparaat nooit als de aan/uit-schakelaar ervan defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de netstekker uit het stopcontact en/of verwijder de uitneembare accu, voordat u het apparaat instelt, inzetgereedschap wisselt of het elektrische apparaat opbergt. Deze voorzorgsmaatregelen voorkomen dat het elektrische apparaat onbedoeld wordt gestart.
d) Berg niet-gebruikte elektrische apparaten op buiten het bereik van kinderen. Laat het elektri-
sche apparaat niet gebruiken door personen die hiermee niet vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt.
e) Onderhoud elektrische apparaten en inzetgereedschap altijd zorgvuldig. Controleer of bewegende delen correct werken en niet klemmen en of er geen onderdelen gebroken of zodanig beschadigd zijn dat ze de werking van het elektrische apparaat nadelig beïnvloeden. Laat beschadigde onderdelen vóór het gebruik van het elektrische apparaat repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrische apparaten.
f) Houd snijwerktuigen scherp en schoon. Met zorg onderhouden snijwerktuigen lopen minder vaak vast en zijn gemakkelijker te sturen als de snijvlakken scherp zijn.
g) Gebruik het elektrische apparaat, accessoires, de inzetgereedschap enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de arbeidsomstandigheden en de werkzaamheden die moeten worden verricht. Gebruik van elektrische apparaten voor andere dan de bestemde doeleinden kan gevaarlijke situaties veroorzaken.
h) Zorg ervoor dat de handgrepen en greepvlakken droog, schoon en olie-en vetvrij blijven.
Gladde grepen maken veilige bediening en controle van het elektrische apparaat in onvoorziene omstandigheden onmogelijk.
Service
a) Laat uw elektrische apparaat alleen door gekwalificeerde vakmensen en uitsluitend met originele reserveonderdelen repareren. Daarmee wordt verzekerd dat de veiligheid van het elektrische apparaat behouden blijft.
- Vermindering van trillingen en geluid
Beperk de gebruikstijd, gebruik trillings- en geluidsarme werkwijzen en draag een persoonlijke veiligheidsuitrusting om de effecten van trillingen en geluid te verminderen.
De volgende maatregelen helpen om de risico's van trillingen en geluid te verminderen:
- Gebruik het product alleen zoals beoogd en zoals in deze aanwijzingen is beschreven.
Zorg ervoor dat het product in onberispelijke staat verkeert en uitstekend is onderhouden. - Gebruik het juiste inzetgereedschap voor dit product en zorg ervoor dat dit in een goede staat verkeert.
Houd het product stevig vast aan de handgrepen/greepvlakken. - Onderhoud het product zoals aangegeven in de gebruiksaanwijzingen en zorg voor voldoende smering (als dat van toepassing is).
Organiseer uw werkplan zodanig dat het gebruik van producten die hevig trillen, over een langere tijdsduur is verdeeld.
● Wat te doen in noodgevallen
Maak u aan de hand van deze gebruiksaanwijzing vertrouwd met het gebruik van dit product. Prent de veiligheidsaanwijzingen in uw geheugen
in en neem ze onvoorwaardelijk in acht. Dit helpt om risico's en gevaar te vermijden.
Zorg ervoor dat u bij het gebruiken van dit product altijd alert bent zodat u gevaren vroegtijdig herkent en ernaar kunt handelen. Snel ingrijpen kan ernstig letsel en materiële schade voorkomen.
Schakel het product direct uit als het defect raakt en koppel het los van het elektriciteitsnet. Laat het product daarna door een gekwalificeerde vakman controleren en, indien nodig, repareren voordat u het weer in gebruik neemt.
Overige risico's
Ook als u het product volgens de voorschriften gebruikt, blijven er mogelijke risico's bestaan op lichamelijk letsel en materiële schade. Als gevolg van de bouwwijze en de uitvoering van dit product kunnen zich onder andere de volgende gevaren voordoen:
Schade aan de gezondheid door trillingsemissies in die gevallen waarin het product langdurig wordt gebruikt, onjuist wordt gehanteerd en onvoldoende wordt onderhouden.
Lichamelijk letsel en materiële schade als gevolg van defecte snijwerktuigen of een plotselinge inslag van een verborgen object tijdens het gebruik.
Gevaar voor letsel en materiële schade veroorzaakt door rondvliegende voorwerpen.
- Veiligheidsaanwijzingen voor cirkelzagen
Zaagproces
a)
GEVAAR! Houd uw handen uit de buurt van het zaaggebied en het
zaagblad. Als beide handen de
zaag vasthouden, kunnen zij niet worden verwond door het zaagblad.
b) Grijp niet onder het werkstuk.
De beschermkap kan u niet beschermen tegen het zaagblad onder het werkstuk.
c) Pas de zaagdiepte aan de dikte van het werkstuk aan. Er moet minder dan een volledige tandhoogte zichtbaar zijn onder het werkstuk.
d) Houd het te zagen werkstuk nooit in uw hand of over uw been. Zet het werkstuk op een stabiele houder vast. Het is belangrijk om het werkstuk stevig op zijn plaats te houden om het risico van lichaamscontact, vastlopen van het zaagblad of verlies van controle te minimaliseren.
e) Houd het elektrische apparaat alleen vast aan geïsoleerde greepvlakken als u werkt uitvoert waarbij het inzetgereedschap verborgen elektrische leidingen of het eigen aansluitsnoer kan raken.
Contact met een onder spanning staande draad zet ook de metalen delen van het elektrisch apparaat onder stroom en veroorzaakt een elektrische schok.
f) Gebruik altijd een aanslag of een richtliniaal als u in de lengte zaagt. Dit verbetert de nauwkeurigheid van de zaag en vermindert de kans op vastlopen van het zaagblad.
g) Gebruik altijd zaagbladen van de juiste maat en een passend montagegat (bijv. vierkant of rond). Zaagbladen die niet in de montagedelen van de zaag passen, draaien scheef en leiden tot verlies van controle.
h) Gebruik nooit beschadigde of verkeerde zaagbladringen of -schroeven. De zaagbladringen en -schroeven zijn speciaal voor uw zaag, voor optimale prestaties en bedrijfszekerheid ontworpen.
- Verdere veiligheidsaanwijzingen voor alle zagen
Terugslag – oorzaken en overeenkomstige veiligheidsaanwijzingen
- Terugslag is de plotselinge reactie als gevolg van een vastlopende, geblokkeerd of verkeerd uitgelijnd zaagblad, waardoor een ongecontroleerde zaag wordt opgetild en uit het werkstuk in de richting van de bediener beweegt;
- Als het zaagblad vastloopt of klem komt te zitten in de zaagspleet, blokkeert het en wordt de zaag door de kracht van de motor teruggeslagen in de richting van de bediener;
- Als het zaagblad in de zaagsnede verdraaid is of verkeerd is uitgelijnd, kunnen de tanden van de achterste zaagbladrand vast komen te zitten in het oppervlak van het hout, waardoor het zaagblad uit de zaagspleet beweegt en de zaag terugspringt in de richting van de bediener.
Een terugslag is het gevolg van onjuist gebruik van de zaag. Dit kan door worden voorkomen door geschikte voorzorgsmaatregelen te nemen, zoals hieronder wordt beschreven.
a) Houd de zaag vast en breng uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Blijf altijd aan de zijkant van het zaagblad, plaats het zaagblad nooit in lijn met uw lichaam. Bij een terugslag kan de cirkelzaag
achteruit springen, maar de bediener kan de terugslagkrachten beheersen door passende voorzorgsmaatregelen te nemen.
b) Als het zaagblad vastloopt of u het werk onderbreekt, schakelt u de zaag uit en houdt u de zaag stil in het materiaal tot het zaagblad tot stilstand is gekomen. Probeer nooit de zaag van het werkstuk te verwijderen of naar achteren te trekken terwijl het zaagblad in beweging is, anders kan terugslag optreden. Bepaal wat de oorzaak is van het vastlopen van het zaagblad en probeer het te verhelpen.
c) Als u een zaag die vastzit in het werkstuk opnieuw wilt starten, centreert u het zaagblad in de zaagspleet en controleert u of de zaagtanden niet in het werkstuk blijven steken. Als het zaagblad vastzit, kan het uit het werkstuk bewegen of een terugslag veroorzaken wanneer de zaag opnieuw wordt gestart.
d) Ondersteun grote platen om het risico van terugslag door een vastgelopen zaagblad te verminderen. Grote platen kunnen onder hun eigen gewicht doorbuigen. Platen moeten aan beide zijden worden ondersteund, en wel dichtbij de zaagsnede en aan de rand.
e) Gebruik geen stompe of beschadigde zaagbladen.
Zaagbladen met stompe of verkeerd uitgelijnde tanden veroorzaken verhoogde wrijving, vastlopen van het zaagblad en terugslag als de zaagspleet te smal is.
f) Draai de instellingen van de zaagdiepte en de zaaghoek vast voordat u gaat zagen. Als de instellingen tijdens het zagen
veranderen, kan het zaagblad vastlopen en kan er terugslag optreden.
g) Wees bijzonder voorzichtig bij het zagen in bestaande wanden of andere plaatsen die niet zichtbaar zijn. Een invallend zaagblad kan bij het zagen in verborgen voorwerpen vastlopen en terugslag veroorzaken.
- Functie van de onderste beschermkap
a) Controleer voor elk gebruik of de onderste beschermkap goed sluit. Gebruik de zaag niet als de onderste beschermkap niet vrij kan bewegen en niet onmiddellijk sluit. Klem of bind de onderste beschermkap nooit vast in de geopende stand. Als de zaag per ongeluk op de grond valt, kan de onderste beschermkap verbuigen. Open de beschermkap met de terugtrekhendel en controleer of deze zich vrij beweegt en bij alle zaaghoeken en -dieptes vrij beweegt en niet in aanraking komt met het zaagblad of andere onderdelen.
b) Controleer de conditie en de werking van de veer voor de onderste beschermkap. Laat de zaag voor gebruik repareren als de onderste beschermkap en de veer niet goed werken. Beschadigde onderdelen, kleverige afzettingen of opeenhoping van zaagsel zorgen ervoor dat de onderste beschermkap vertraagd werkt.
c) Open de onderste beschermkap alleen met de hand voor speciale zaagsneden, zoals "DIP en hoeksneden". Open de onderste beschermkap met de terugtrekhendel en laat deze los zodra het zaagblad in het
werkstuk zit. Bij alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch werken.
d) Plaats de zaag niet op de werkbank of de vloer zonder dat de onderste beschermkap het zaagblad bedekt. Een onbeschermd nalopend zaagblad dat nog draait, beweegt de zaag tegen de zaagrichting in en zaagt wat in de weg zit. Let op de nalooptijd van het zaagblad.
Aanvullende veiligheidsaanwijzingen
a) Zorg ervoor dat de uitgeworpen spaanders niet in contact komen met uw handen. U kunt gewond raken of zich snijden door spaanders met een hoge snelheid.
b) Gebruik de zaag niet boven hoofdhoogte. Anders hebt u onvoldoende controle over het elektrisch apparaat.
c) Gebruik geen slijpschijven met dit gereedschap. Deze kunnen gemakkelijk breken en letsel veroorzaken.
d) Gebruik geschikte detectoren om vast te stellen of elektriciteitsleidingen verborgen zijn in het werkgebied, of neem contact op met uw plaatselijke energiebedrijf voor hulp. Contact met elektrische leidingen kan brand en elektrische schokken veroorzaken. Beschadiging van een gasleiding kan een explosie veroorzaken. Zagen in een waterleiding kan leiden tot materiële schade of elektrische schokken.
e) Het elektrisch apparaat mag niet worden gewijzigd en gebruikt als
stationair gereedschap. Het is niet geschikt voor gebruik als tafelzaag.
f) Zet het werkstuk vast. Een met een spaninrichting of in een bankschroef vastgezet werkstuk zit veiliger vast dan een werkstuk dat u met uw hand vasthoudt.
g) Gebruik geen HSS-zaagbladen (High Speed Steel). Dergelijke zaagbladen kunnen gemakkelijk breken en in het hout klemmen tijdens het zagen.
h) Zaag geen ijzerhoudende metalen. Hete spanen kunnen de plastic onderdelen van het gereedschap in brand steken. Metaaldeeltjes dringen in de motor en het elektrische circuit en veroorzaken een elektrische schok.
- Veiligheidsaanwijzingen voor het zaagblad
- Gebruik geen slijpschijven.
- Gebruik alleen zaagbladen met een diameter die overeenkomt met de inscripties op de zaag.
Bij het werken met hout of materialen die stof produceren dat schadelijk is voor de gezondheid, moet het apparaat worden aangesloten op een geschikt, getest afzuigapparaat. - Draag een stofmasker bij het zagen van hout.
- Gebruik alleen de aanbevolen zaagbladen.
Draag altijd gehoorbescherming.
■ Vermijd oververhitting van de zaagtandpunten.
Vermijd bij het zagen van plastic het smelten van het plastic.
- Gebruik het juiste zaagblad voor het te zagen materiaal.
- Gebruik alleen door de fabrikant gespecificeerde zaagbladen die, als ze bedoeld zijn voor het zagen
van hout of soortgelijke materialen, voldoen aan EN 847-1.
Gereedschap mag alleen worden gebruikt door getrainde en ervaren mensen die het gebruik van gereedschap onder de knie hebben.
Cirkelzaagbladen met gescheurde behuizingen moeten buiten bedrijf worden gesteld (reparaties zijn niet toegestaan).
De op het gereedschap aangegeven maximale snelheid mag niet worden overschreden. Voor zover gespecificeerd, moet het snelheidsbereik worden aangehouden.
⚠ WAARSCHUWING!
Draag veiligheidshandschoenen!
Draag ademhalingsbescherming!
Draag een veiligheidsbril!
Draag gehoorbescherming!
● Voor het eerste gebruik
Product uitpakken
- Haal het product uit zijn verpakking en verwijder al het verpakkingsmateriaal en beschermfolie.
-
Controleer of alle onderdelen aanwezig zijn en of de beschrijving van het meegeleverde volledig is (zie "Leveringsomvang").
-
Controleer of het product en alle onderdelen in goede staat zijn. Mocht u een beschadiging of een defect vaststellen, gebruik het product dan niet, maar ga te werk
zoals beschreven in het hoofdstuk "Garantie".
Accessoires
- Om dit product veilig en zoals voorgeschreven te gebruiken, zijn de volgende accessoires, d.w.z. gereedschappen en zaagbladen, vereist.
□ Accessoires en zaagbladen zijn verkrijgbaar bij de erkende dealer. Neem bij aankoop altijd de technische eisen van dit product in acht (zie "Technische gegevens").
□ Als u niet zeker bent, vraag dan een gekwalificeerde vakman en laat u informeren door uw handelaar.
Voorbereiding
- Werking van de onderste beschermkap controleren
⚠ WAARSCHUWING! Risico op letsel!
Trek de netstekker 9 altijd uit het stopcontact voordat u het product schoonmaakt.
TIP
De onderste beschermk14 mag niet worden geblokkeerd en moet in staat zijn terug te draaien naar de oorspronkelijke positie.
Als de onderste beschermk14 niet goed werkt: Gebruik het product niet en neem contact op met het servicecentrum voor inspectie en reparatie.
-
Vóór de ingebruikname van het product: Controleer of de onderste beschermkap 14 vrij kan bewegen.
-
De onderste beschermkap 14 openen: Trek de hendel 18 naar boven.
- Zaagblad plaatsen/vervangen
⚠️ VOORZICHTIG! Risico op letsel!
Zaagbladen kunnen scherp zijn en warm worden tijdens het gebruik. Draag altijd veiligheidshandschoenen bij de omgang met zaagbladen 15.
(Afb. C)
- Plaats het product op de rand van een tafel zodat het zaagblad 15 vrij toegankelijk is.
Zaagblad verwijderen
- Draai de buitenflens 16 met de schroefsleutel 22 vast.
- Maak de spanschroef 17 los met de inbussleutel 10 en draai deze in de draairichting b.
- Verwijder de spanschroef 17 en de buitenste flens 16 van de spindel 16a.
- Controleer of het zaagblad 15 met de spindel 16a vrij kan bewegen.
- Draai de onderste beschermkap 14 totdat deze volledig in de bovenste beschermkap 19 is teruggetrokken.
- Maak het zaagblad 15 vrij: Houd de onderste beschermkap 14 vast met de hendel 18.
- Verwijder het zaagblad 15 van de binnenflens 16b.
- Zet de onderste beschermkap 14 in de oorspronkelijke positie.
Zaagblad inzetten
⚠️ VOORZICHTIG! Risico op letsel!
op het zaagblad 15 moet op één lijn liggen met op de bovenste beschermkap 19.
TIP
Het is niet nodig de spanschroef 17 handvast aan te draaien. Door de draaiende beweging van het zaagblad 15 trekt het zaagblad zich tijdens het gebruik vast.
Bewaar de inbussleu10 altijd in de inbussleutelhouder 11 wanneer deze niet wordt gebruikt.
Bij het plaatsen van de buitenste flens 16 op het zaagblad 15: De bolle kant van de flens moet in aanraking komen met het zaagblad.
- Draai de onderste beschermkap 14 totdat deze volledig in de bovenste beschermkap 19 is teruggetrokken.
- Draai de onderste beschermkap 14 in de werkstand. Plaats het zaagblad 15 op de binnenflens 16b.
- Controleer of het boorgat van het zaagblad 15 zich op de spindel 160 bevindt, zodat het midden is uitgelijnd.
- Zet de onderste beschermkap 14 in de oorspronkelijke positie.
- Plaats de buitenste flens 16 op het zaagblad 15 zodat deze het boorgat bedekt.
- Schroef de schroefdraden van de spanschroef 17 met meerdere malen draaien met de hand in de spindel 16a.
- Voorkom draaien van de buitenste flens 16: Gebruik de schroefsleutel 22.
- Draai de spanschroef 17 vast: Draai de inbussleutel 10 in de draairichting a tot de spanschroef stevig vastzit.
Aansluiten op stofafzuiging
(Afb. D)
TIP
De adap24 kan worden gebruikt voor de meeste gangbare stofafzuigsystemen of -apparaten (bijv. stofzuigerslang).
De adapter installeren
- Draai de adapter 24 met een draaibeweging uit de stofaansluiting 20.
- Verbind de adapter 24 met het stofafzuigsysteem.
De adapter verwijderen
- Draai de adapter 24 meerdere malen met wijzers van de klok mee en andersom.
- Trek de adapter 24 van de stofaansluiting 20 af.
● Montage parallelle aanslag
(Afb. E)
TIP
De zaagsneebreedte wordt weergegeven op de schaal van de parallelle aanslag 23.
Meting van de zaagsneebreedte wanneer het product is ingesteld op een zaaghoek van 0° of 45°: De zaaggeleider 8 geeft het referentiepunt aan.
De afstandsschaal op de parallelle aanslag 23 geeft een geschikte waarde aan.
- Stel een zaaghoek van 0° in (zie "Zaaghoek instellen").
- Draai de vleugelschroef 6 los.
-
Schroef de parallelle aanslag 23 in de houder op de bodemplaat 7.
-
Stel de afstand van de parallelle aanslag 23 in op de gewenste zaagsneebreedte.
- Parallele aanslag 23 vastzetten: Draai de vleugelschroef 6 vast.
- Als u een zaaghoek van 45° instelt, komt de werkelijke breedte van de zaagsnede overeen met de aflezing van de afstandschaal bij de parallelle aanslag 23 plus 13 mm (afstand tussen de markeringen voor 45° en 0° op de zaaggeleider 8).
- Zaaghoek instellen
(Afb. F)
- Draai de vleugelschroef voor de zaaghoekvoorkeuze 5 van de zaaghoekschaal 4 los.
- Houd de bodemplaat 7 met één hand vast.
- Gewenste zaaghoek instellen: Houd de hoofdhandgreep 21 met de andere hand vast. Controleer de hoek op de zaaghoekschaal 4.
- Draai de vleugelschroeven voor de zaaghoekvoorkeuze 5 vast.
De zaagdiepte instellen
(Afb. G)
- Zaagdiepteschaal 13 ontgrendelen: Draai de vleugelschroef 12 tegen de wijzers van de klok in.
- Houd de bodemplaat 7 met één hand vast.
- Gewenste zaagdiepte instellen: Houd de hoofdhandgreep 21 met de andere hand vast. Controleer de zaagdiepte met de zaagdiepteschaal 13.
- Zaagdiepteschaal 13 ontgrendelen: Draai de vleugelschroef 12 met de wijzers van de klok mee.
In/uit-schakelen
(Afb. H)
Inschakelen
- Steek de netstekker 9 in een daarvoor geschikt stopcontact.
- Druk aan beide kanten op de schakelaarvergrendeling 1 en houd deze ingedrukt.
- Houd de aan/uit-schakelaar 2 ingedrukt. Het product gaat werken.
- Laat de schakelvergrendeling 1 los.
Uitschakelen
- Laat de aan/uit-schakelaar 2 los.
- Trek de netstekker 9 uit de contactdoos.
● Tips voor het werken met het product
TIP
Houd het product altijd met beide handen vast: Houd de hoofdhandgreep 21 met uw ene hand vast en de extra hulpgreep 3 met uw andere hand.
Breng het zaagblad 15 op volle snelheid: Laat het product aanlopen, voordat u het werkstuk bewerkt.
Zaag vooruit met een geschikte en matige druk.
Als u het product zijwaarts beweegt tijdens het zagen, kan het zaagblad 15 vastlopen, waardoor de zaagtanden en het zaagblad oververhit raken. Dit kan een terug-slag veroorzaken.
● Schoonmaken en onderhoud
WAARSCHUWING!
Schakel het product altijd uit, trek de netstekker 9 uit het stopcontact en laat het product afkoelen voordat u inspectie-, onderhouds- of schoonmaakwerk gaat verrichten!
Schoonmaken
TIP
Gebruik geen chemische, alkalische, schurende of andere agressieve reinigings- en desinfectiemiddelen om het product schoon te maken omdat deze de oppervlakken kunnen beschadigen.
Let erop dat er geen vloeistof in het binnenste van het product terechtkomt.
■ Regelmatig deugdelijk schoonmaken helpt om veilig gebruik van het product te verzekeren en de levensduur ervan te verlengen.
☐ Houd het product altijd schoon, droog en vrij van olie of smeervet. Verwijder stof telkens na gebruik en voordat u het apparaat opbergt.
□ Maak het product met een droge doek schoon. Gebruik een zachte borstel voor moeilijk toegankelijke plaatsen.
Onderhoud
■ Het product is onderhoudsvrij.
□ Controleer het product en de hulpstukken (bijv. zaagbladen) vóór en na ieder gebruik op slijtage en beschadigingen. Vervang deze indien
nodig door nieuwe, zoals in deze gebruiksaanwijzing is beschreven. Neem daarbij de technische voorschriften in acht (zie “Technische gegevens”).
□ Controleer afdekkingen en veiligheidsvoorzieningen op beschadigingen en juiste bevestiging. Vervang deze eventueel.
□ Vervang een bot, verbogen of anderszins beschadigd zaagblad.
Reserveonderdelen/accessoires
- Klanten kunnen compatibele reserveonderdelen en accessoires via www.optimex-shop.com aanschaffen.
■ Bestellingen kunnen alleen online worden opgegeven en verwerkt.
□ Houd het bestelnummer voor uw bestelling bij de hand.
□ Neem voor meer informatie contact op met de Lidl-Service-Hotline (zie "Service").
| Onderdeel Bestelnummer | |
| 10 | Inbussleutel 99945790103 |
| 15 | Zaagblad 99945790101 |
| 23 | Parallelle aanslag |
| 24 | Adapter 99945790104 |
Reparatie
Als het aansluitsnoer 9 van dit product beschadigd wordt, moet dit, om gevaar te vermijden, door de fabrikant, zijn klantendienst of een vergelijkbaar gekwalificeerd persoon vervangen worden.
Er bevinden zich in het product geen onderdelen die door de gebruiker kunnen worden gerepareerd. Neem contact op met een gekwalificeerde vakkracht om het product te controleren en te repareren.
Opbergen
□ Voor de opslag: Reinig het product (zie "Schoonmaken").
☐ Sla het product en de accessoires hiervan op een donkere, droge, vorstvrije en goed geventileerde plaats op.
□ Berg het product altijd op een voor kinderen onbereikbare plek op.
□ Bewaar het product in de originele verpakking.
Transport
□ Transporteer het product in de originele verpakking.
□ Bescherm het product tegen stoten en sterke trillingen, die vooral optreden bij transport in voertuigen.
□ Zeker het product tegen verschuiven en kantelen.
Afvoer
De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.
Neem de aanduiding van de
verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1–7: kunststoffen/ 20–22: papier en vezelplaten/80–98: composietmaterialen.
Product:
Het product, en de verpakkingsmaterialen kunnen worden gerecycled en zijn onderhevig aan een uitgebreide verantwoordelijkheid van de fabrikant.
Gooi ze apart weg, overeenkomstig de aangegeven Info-tri (informatie over afvalscheiding), voor een beter afvalbeheer.
Het Triman-logo geldt alleen voor Frankrijk.
Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.
Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.
Garantie
Het product werd volgens strenge kwaliteitsrichtlijnen gemaakt en voor de uitlevering zorgvuldig gecontroleerd. In geval van materiaal- of fabricagefouten hebt u tegenover de verkoper van het product wettelijke rechten. Uw wettelijke rechten worden op geen enkele manier door onze hieronder vermelde garantie beperkt.
De garantie voor dit product bedraagt 3 jaar vanaf aankoopdatum. De garantieperiode gaat in op de datum van aankoop. Bewaar het originele bewijs van aankoop op een veilige plek aangezien dit document nodig is als bewijs.
Alle beschadigingen of gebreken die reeds op het moment van aankoop aanwezig zijn, moeten meteen na het uitpakken van het product worden gemeld.
Mocht het product binnen 3 jaar na aankoopdatum een materiaal- of fabricagefout vertonen, zullen wij het – naar onze keuze – gratis voor u repareren of vervangen. De garantieperiode wordt door een plaatsgevonden garantieverlening niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen.
Deze garantie vervalt als het product werd beschadigd of onjuist is gebruikt of onderhouden.
De garantie dekt materiaal- en fabricagefouten af. Deze garantie dekt geen productonderdelen die aan normale slijtage onderhevig zijn en daarom als verbruiksartikelen worden beschouwd (bv. batterijen, slangen, inktpatronen), noch dekt zij schade aan breekbare onderdelen, bv. schakelaars of onderdelen die van glas zijn gemaakt.
- Afwikkeling in geval van garantie
Volg de volgende aanwijzingen op voor een snelle behandeling van uw probleem:
Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 487372_2501) als bewijs van aankoop bij de hand.
Het artikelnummer kunt u vinden op het typeplaatje van het product, een gravure op het product, het titelblad van uw gebruiksaanwijzing (linksonder) of de sticker op de achter- of onderkant van het product.
Neem bij problemen of overige gebreken met het product eerst contact op met de hieronder vermelde service-afdeling, telefonisch of per e-mail.
Een als defect aangemerkt product kunt u dan samen met het aankoopbewijs (kassabon) en een uitleg over het probleem of gebrek en wanneer het zich heeft voorgedaan gratis naar het aan u meegedeelde service-adres opsturen.
Service
NL Service Nederland
Tel.:08000225537
EU-Conformiteitsverklaring
EU-CONFORMITEITSVERKLARING (nr. 487372_2501)
| IAN: | 487372_2501 |
| Productidentificatie: | "PARKSIDE" Handcirkelzaag |
| Modelnummer: | HG11714 |
Het hierboven beschreven voorwerp is in overeenstemming de desbetreffende harmonisatiewetgeving van de Unie:
| Richtlijn 2006/42/EG |
| Richtlijn 2014/30/EU |
| Richtlijn 2011/65/EU met alle bijbehorende wijzigingen |
Vermelding van de toegepaste relevante geharmoniseerde normen of van de overige technische specificaties waarop de conformiteitsverklaring betrekking heeft:
| Nr. / Onderdelen |
| Richtlijn 2006/42/EG |
| EN 62841-1:2015/A11:2022 |
| EN 62841-2-5:2014 |
| Richtlijn 2014/30/EU |
| EN IEC 55014-1:2021 |
| EN IEC 55014-2:2021 |
| EN IEC 61000-3-2:2019/A1:2021 |
| EN 61000-3-3:2013/A2:2021 |
Het hierboven beschreven voorwerp van de verklaring is in overeenstemming met Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur:
| Nr. / Onderdelen |
| Richtlijn 2011/65/EU |
| EN IEC 63000:2018 |
Houder van de technische documentatie: OWIM GmbH & Co.KG
Ondertekend voor en namens:
Deze verklaring van overeenstemming wordt onder de uitsluitende verantwoordelijkheid van de fabrikant verstrekt.
Vertaling van de originele verklaring van overeenkomst
Neckarsulm
Plaats
21.02.2025
Datum
ppa. Gheussel ppa. Buchein. ppa. Stefan Haensel Procuratiehouder ppa. Jens Buchheim Procuratiehouder
NL
CE
