NÁVOD K OBSLUZE PHKS 750 A1 PARKSIDE

Návod na obsluhu Překlad původního návodu k používání

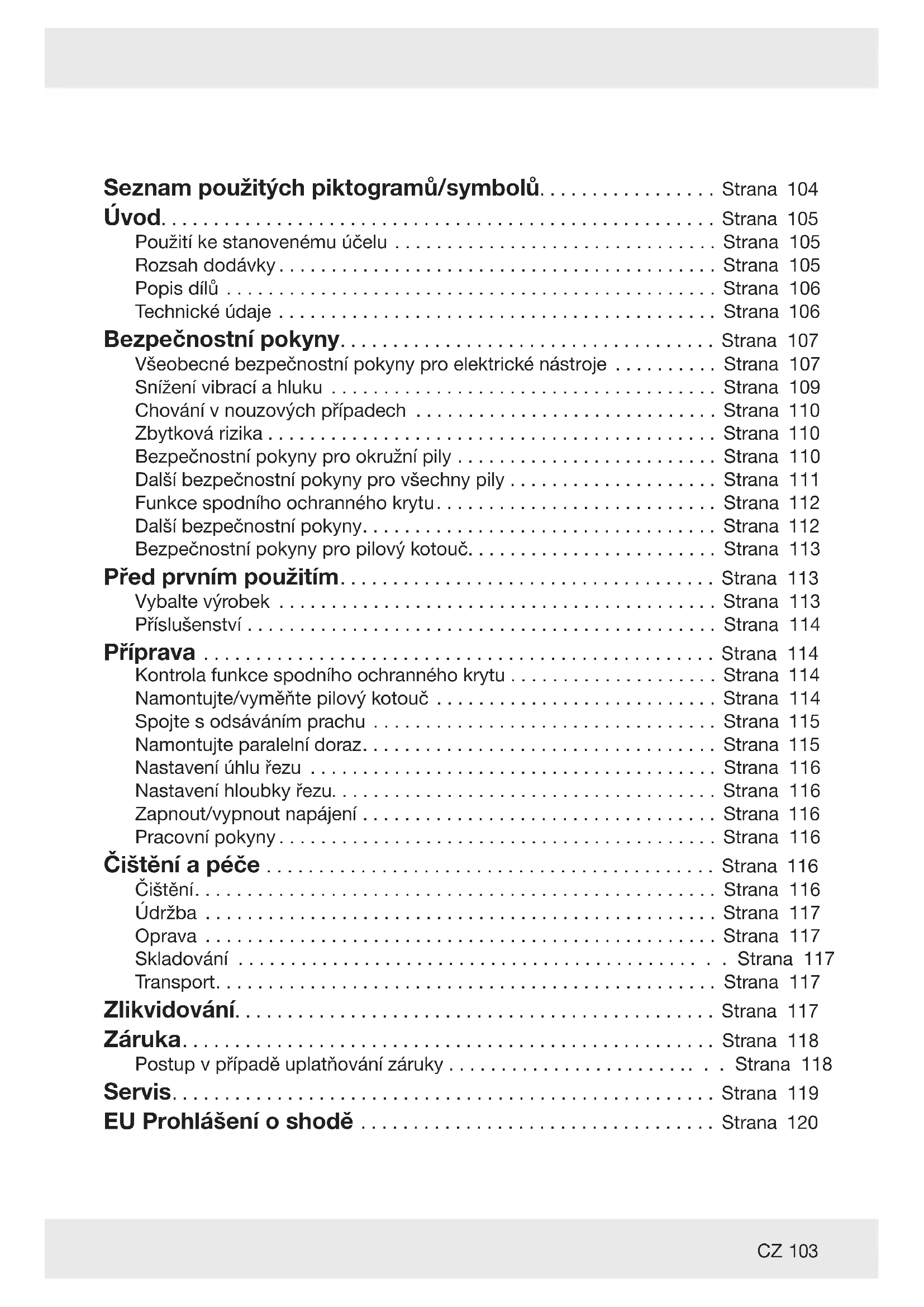

Seznam použitých piktogramů/symbolů............... . . Strana 104 Úvod................................................... . . Strana 105 Použití ke stanovenému účelu ............................. . . Strana 105 Rozsah dodávky ........................................ . . Strana 105 Popis dílů ............................................. . . Strana 106 Technické údaje ........................................ . . Strana 106 Bezpečnostní pokyny.................................. . . Strana 107 Všeobecné bezpečnostní pokyny pro elektrické nástroje ........ . . Strana 107 Snížení vibrací a hluku ................................... . . Strana 109 Chování vnouzových případech ........................... . . Strana 110 Zbytková rizika ......................................... . . Strana 110 Bezpečnostní pokyny pro okružní pily ....................... . . Strana 110 Další bezpečnostní pokyny pro všechny pily .................. . . Strana 111 Funkce spodního ochranného krytu......................... . . Strana 112 Další bezpečnostní pokyny................................ . . Strana 112 Bezpečnostní pokyny pro pilový kotouč...................... . . Strana 113 Před prvním použitím.................................. . . Strana 113 Vybalte výrobek ........................................ . . Strana 113 Příslušenství ........................................... . . Strana 114 Příprava ............................................... . . Strana 114 Kontrola funkce spodního ochranného krytu .................. . . Strana 114 Namontujte/vyměňte pilový kotouč ......................... . . Strana 114 Spojte sodsáváním prachu ............................... . . Strana 115 Namontujte paralelní doraz................................ . . Strana 115 Nastavení úhlu řezu ..................................... . . Strana 116 Nastavení hloubky řezu................................... . . Strana 116 Zapnout/vypnout napájení ................................ . . Strana 116 Pracovní pokyny ........................................ . . Strana 116 Čištění a péče ......................................... . . Strana 116 Čištění................................................ . . Strana 116 Údržba ............................................... . . Strana 117 Oprava ............................................... . . Strana 117 Skladování ............................................ . . Strana 117 Transport.............................................. . . Strana 117 Zlikvidování............................................ . . Strana 117 Záruka................................................. . . Strana 118 Postup v případě uplatňování záruky ....................... . . . Strana 118 Servis.................................................. . . Strana 119 EU Prohlášení o shodě ................................ . . Strana 120104

Seznam použitých piktogramů/symbolů Tento symbol znamená, že při používání výrobku je nutno dodržovat návod k obsluze. Průměr Zuby pilového kotouče zkarbidu wolframu NEBEZPEČÍ! –Označuje ohrožení s vysokým stupněm rizika, které má, pokud se mu nezabrání, za následek smrt nebo těžké zranění (např. nebezpečí udušení) Zablokováno VAROVÁNÍ! –Označuje nebezpečí se středním stupněm rizika, které může mít, pokud se mu nezabrání, za následek těžké zranění nebo smrt (např. riziko úrazu elektrickým proudem) Odblokováno OPATRNĚ! –Označuje ohrožení s nízkým stupněm rizika, které může mít, pokud se mu nezabrání, za následek lehké až střední zranění (např. nebezpečí opaření)

Před jakýmkoli nastavováním, údržbou a čištěním a pokud výrobek nepoužíváte, vypněte jej a vytáhněte síťovou zástrčku [9] ze zásuvky. VÝSTRAHA! –Varuje před možným poškozením majetku (např. nebezpečí zkratu) Střídavý proud/napětí Nebezpečí– riziko úrazu elektrickým proudem! Symbol pro výrobek ochranné třídyII Noste nějakou ochranu sluchu! Průměr pilového kotouče

Noste ochranu dýchacích cest! Maximální hloubka řezu 45mm při úhlu řezu0º Noste ochranné brýle! Vhodné pro řezání dřeva Používejte ochranné rukavice! Šipka směru otáčení na pilovém kotouči []105

Nedotýkejte se zubů pily. Šipka směru otáčení na horním ochranném krytu

Poškozené pilové listy nepoužívejte. Bezpečnostní pokyny Pokyny pro činnost Značka CE potvrzuje shodu se směrnicemi EU, které se na výrobek vztahují.

RUČNÍ KOTOUČOVÁ PILA

Úvod Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady. Použití ke stanovenému účelu Tato ruční kotoučová pila (dále jen „výrobek“ nebo „elektrický nástroj“) je vhodná pro řezání do následujících materiálů: – Přírodní dřevo – Překližka – Dřevotřískové desky – Podobné lehké stavební materiály Řezání za mokra a řezání kovů je zakázáno. Jakákoliv jiná upotřebení nebo úpravy výrobku se považují za užívání v rozporu se stanoveným účelem a mohou vést k nebezpečím, jako je smrt, život ohrožující zranění nebo poškození. Výrobce neručí za škody, které vzniknou neodborným používáním. Tento výrobek je vhodný výhradně prosoukromé použití. Výrobek není určen k živnostenskému využívání, pro průmyslové nebo podobné účely. Dodržujte všechny platné místní bezpečnostní předpisy, normy a nařízení. Používání hlučných elektrických nástrojů může být v souladu s národními nebo místními předpisy povoleno pouze v určitých časech. Rozsah dodávky

VAROVÁNÍ! u Výrobek a balicí materiály nejsou dětská hračka! Nedovolte dětem hrát si s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí polknutí a udušení! Po vybalení výrobku zkontrolujte, zda je dodávka kompletní a zda jsou všechny díly v dobrém stavu. Odstraňte před použitím veškerý obalový materiál. 1 Ruční kotoučová pila 1 Pilový kotouč TCT (12zubů, předmontované) 1 Šestihranný klíč (5mm) 1 Klíč na šrouby (17mm) 1 Paralelní doraz 1 Adaptér 1 Návod na obsluhu106

Popis dílů (Obr.A) [1] Zámek vypínače [2] Vypínač Zap/Vyp [3] Přídavná rukojeť [4] Stupnice úhlu řezu [5] Křídlový šroub pro předvolbu úhlu řezu [6] Křídlový šroub (paralelní doraz) [7] Základní deska [8] Vodítko řezu (0ºa45º) [9] Přípojné vedení se síťovou zástrčkou [] Šestihranný klíč [] Uložení šestihranných klíčů [] Křídlový šroub (stupnice hloubky řezu) [] Stupnice hloubky řezu (0až45mm) [] Spodní ochranný kryt [] Pilový kotouč [] Vnější příruba [] Upínací šroub (s podložkou) [] Páka (spodní ochranný kryt) [] Horní ochranný kryt [] Prachová přípojka [] Hlavní rukojeť (Obr. B) [] Klíč na šrouby [] Paralelní doraz [] Adaptér (Obr. C) [] Vřeteno [] Vnitřní příruba (Obr.E) [] Upevňovací konzola Technické údaje Ruční kotoučová pila PHKS750A1 Číslo modelu: – se zástrčkou VDE: HG11714 – se zástrčkou BS: HG11714-BS Nominální vstupní napětí: 230V~, 50Hz Jmenovitý výkon: 750 W Volnoběžné otáčky

Max. hloubka řezu: – při0º: cca45mm – při45º: cca31mm Velikost závitu: M6 Ochranná třída: II/ (dvojitá izolace) Rozměry pilového kotouče Číslo modelu: – 12zubů: HG11768 Průměr: Ø 140 mm Velikost vrtaných otvorů: Ø 20 mm Tloušťka zubů: 1,5 mm Přípustná rychlost otáčení: max. 9500min

Hodnoty emisí hluku Naměřená hodnota hluku určená v souladu s normou EN62841. Hladina akustického tlaku elektrického nástroje hodnocená jakoA je typicky: Hladina akustického tlakuL

: 3 dB Hladina akustického výkonuL

Emisní hodnoty vibrací Hodnota vibrací (a

) při řezání do dřeva: Hlavní rukojeť: 2,774 m/s

Přídavná rukojeť: 2,815 m/s

VAROVÁNÍ! u Vibrace a hluk při skutečném použití elektrických nástrojů se od uvedených hodnot odchylují v závislosti na způsobu, jakým je elektrický nástroj používán, zejména typ zpracovávaného obrobku. u Je nezbytné zavést bezpečnostní opatření na ochranu obsluhy na základě odhadu vibračního zatížení během skutečných podmínek používání (je třeba vzít v úvahu všechny části pracovního cyklu, například časy, kdy je elektrický nástroj vypnut, a časy, kdy je sice vypnut, ale běží bez zatížení). UPOZORNĚNÍ u Uvedená celková hodnota vibrací a uvedená hodnota emisí hluku byly naměřeny pomocí standardizovaných zkušebních metod, a mohou být použity k porovnání jednoho elektrického nástroje s jiným. u Uvedená celková hodnota vibrací a uvedená hodnota emisí hluku mohou být použity i pro předběžnému odhadu zatížení. Bezpečnostní pokyny Všeobecné bezpečnostní pokyny pro elektrické nástroje

VAROVÁNÍ! u Přečtěte si všechny bezpečnostní pokyny, pokyny, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen. Nedodržení následných pokynů může způsobit zranění elektrickým proudem, požár a/nebo těžká zranění. Uschovejte bezpečnostní pokyny a návody pro budoucnost. Termín používaný v bezpečnostních pokynech „elektrický nástroj“ se vztahuje na elektrické nástroje napájené ze sítě (se síťovým vedením) nebo elektrické nástroje napájené akumulátorem (bez síťového vedení). Bezpečnost práce na pracovním místě a) Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracovní prostory mohou vést k úrazům. b) Nepracujte s elektrickým nástrojem ve výbušném prostředí, v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje jsou zdrojem jiskření, které může zapálit prach nebo výpary. c) Při práci s elektrickými nástroji udržujte děti a osoby v bezpečné vzdálenosti. Při rozptýlení můžete ztratit kontrolu nad elektrickým nástrojem.108

Elektrická bezpečnost a) Síťová zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka nesmí být žádným způsobem měněna. Nepoužívejte adaptérové zástrčky s uzemněnými elektrickými nástroji. Neupravené zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem. b) Vyhněte se kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Pokud je vaše tělo uzemněné, existuje zvýšené riziko úrazu elektrickým proudem. c) Chraňte elektrické nástroje před deštěm nebo vlhkem. Proniknutí vody do elektrického nástroje zvyšuje riziko úrazu elektrickým proudem. d) Nezneužívejte přípojné vedení k zavěšování nebo nošení elektrického nástroje nebo k vytáhnutí zástrčky ze zásuvky. Udržujte přípojné vedení daleko od tepla, oleje, ostrých hran nebo pohybujících se částí. Poškozená nebo spletená přípojná vedení zvyšují riziko úrazu elektrickým proudem. e) Pokud pracujete s elektrickým nástrojem venku, používejte jen prodlužovací vedení vhodné i pro venkovní použití. Použití prodlužovacího vedení vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem. f) Pokud je provoz elektrického nástroje ve vlhkém prostředí nevyhnutný, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem. Bezpečnost osob a) Buďte pozorní, sledujte, co děláte a používejte zdravý rozum při práci s elektrickým nástrojem. Nepoužívejte elektrický nástroj, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při použití elektrického nástroje může vést k vážným zraněním. b) Používejte osobní ochranné pomůcky a vždy noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, v závislosti na povaze a použití elektrického nástroje, snižuje riziko zranění. c) Zabraňte náhodnému spuštění. Ujistěte se, že elektrický nástroj je vypnutý předtím, než jej připojíte k elektrické síti a/ nebo akumulátoru, ho zvednete nebo přenášíte. Pokud přenášíte elektrický nástroj s prstem na spínači nebo zapnutý elektrický nástroj připojíte k napájení, může to vést k nehodám. d) Před zapnutím elektrického nástroje odstraňte všechny seřizovací nástroje nebo klíč na šrouby. Nástroj nebo klíč, který ponecháte připevněn k otáčející se části elektrického nástroje, může vést ke zranění. e) Vyhýbejte se nenormálnímu držení těla. Dbejte na správný postoj a udržujte za všech okolností rovnováhu. To umožňuje lepší ovladatelnost elektrického nástroje v neočekávaných situacích.

Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte své vlasy a oblečení mimo dosah pohybujících se částí. Volný oděv,109

šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.

Pokud lze instalovat zařízení pro odsávání a záchyt prachu, musí být připojeno a správně používáno. Použití odsávání prachu může snížit nebezpečí týkající se prachu. h) Neukolébejte se ve falešné bezpečnosti a nepřekračujte bezpečnostní pravidla pro elektrické nástroje, a to ani v případě, že jste se seznámili s elektrickým nástrojem při častém používání. Nedbalé jednání může vést k vážným zraněním během zlomků sekundy. Upotřebení a zacházení s elektrickým nástrojem a) Elektrický nástroj nepřetěžujte. Použijte pro svou práci určený typ elektrického nástroje. S pomocí vhodného elektrického nástroje pracujete lépe a bezpečněji v zadané oblasti výkonu. b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, které již není možné zapnout nebo vypnout, je nebezpečné a musí být opraveno. c) Před jakýmkoliv seřizováním, výměnou nástrojových nástavců nebo před uložením nepoužívané- ho elektrického nástroje vytáhně- te zástrčku ze zásuvky a/nebo od- straňte odnímatelný akumulátor. Toto preventivní opatření zabraňuje neúmyslnému spuštění elektrického nástroje.

Nepoužívané elektrické nástroje skladujte mimo dosah dětí. Ne- nechte osoby používat elektrický nástroj, pokud nejsou s ním obe- známeni nebo nečetli instrukce. Elektrické nástroje jsou nebezpečné, když jsou používány nezkušenými osobami.

Opatrujte elektrické nástroje a nástrojový nástavec s péčí. Zkontrolujte, zda pohyblivé díly bezvadně fungují a nezadírají se, zda díly nejsou prasklé nebo tak poškozené, že je narušena funkce elektrického nástroje. Poškozené díly nechte opravit před použitím elektrického nástroje. Mnoho nehod je způsobeno špatně udržovanými elektrickými nástroji. f) Řezné nástroje udržujte ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými břity se méně zadírají a lépe se ovládají. g) Používejte elektrický nástroj, příslušenství a nástrojové nástavce atd.v souladu s těmito pokyny. Zohledněte pracovní podmínky a činnost, která má být provedena. Použití elektrického nástroje k jiné činnosti, než je určené použití, může vést k nebezpečným situacím. h) Udržujte rukojeti a úchopy suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopy neumožňují bezpečnou obsluhu a ovládání elektrického nástroje v neočekávaných situacích. Servis a) Nechte elektrické nástroje opravovat jen od kvalikovaného odborného personálu s použitím originálních náhradních dílů. Tím je zajištěno, že bezpečnost elektric- kého nástroje zůstane zachována. Snížení vibrací a hluku Omezte dobu používání, používejte provozní režimy se slabými vibracemi a málo hlučné a noste osobní ochranné110

pomůcky pro snížení účinků vibrací a hluku. Následující opatření umožní snížit vibracemi a hlukem působená rizika: Používejte výrobek pouze podle jeho účelu a jak je popsáno v těchto instrukcích. Ujistěte se, že je výrobek bezvadný a je dobře udržován. Používejte správné nástrojové nástavce pro tento výrobek a zajistěte, aby byly bezvadné. Držte výrobek bezpečně za rukojeti/ úchopové plochy. Udržujte výrobek podle pokynů a dbejte o dostatečné mazání (je-li aplikovatelné). Plánujte průběh svých prací tak, aby upotřebení výrobků s vysokou hodnotou vibrací bylo rozloženo na delší časové období. Chování vnouzových případech Seznamte se na základě tohoto návodu na obsluhu s použitím tohoto výrobku. Zapamatujte si bezpečnostní pokyny a bezpodmínečně se jich držte. To pomáhá vyhnout se rizikům a nebezpečím. Vždy buďte při používání výrobku pozorní, abyste nebezpečí zjistili včas a mohli jednat. Včasný zásah může zabránit vážnému zranění nebo poškození majetku. Při vadné funkci ihned výrobek vypněte a odpojte ho od sítě. Nechte to kvalikovanému odborníkovi zkontrolovat a, pokud je to nutné, opravit před opětovným uvedením do provozu. Zbytková rizika I když použijete tento výrobek obsluhujete podle předpisu, zůstává potenciální riziko pro zranění a poškození. Následující nebezpečí mohou kromě jiných nastat v souvislosti s konstrukcí a provedením tohoto výrobku: Zdravotní poškození vyplývající z emise vibrací, je-li výrobek používán po delší dobu, nebo není správně používán a udržován. Osobní a věcné škody způsobené vadným řeznými nástroji nebo náhlý dopad skrytého objektu během používání. Nebezpečí zranění a věcné škody způsobené létajícími objekty. Bezpečnostní pokyny pro okružní pily Proces řezání

NEBEZPEČÍ! Nepřibližujte své ruce do oblasti řezání a k pilovému kotouči. Pokud obě ruce drží frézu, nemůže dojít ke zranění od pilového kotouče. b) Nesahejte pod obrobek. Ochranný kryt vás nemůže ochránit před pilovým kotoučem pod obrobkem. c) Přizpůsobte hloubku řezu tloušťce obrobku. Pod obrobkem by měla být vidět méně než celá výška zubu. d) Nikdy nedržte řezaný obrobek v ruce nebo na noze. Zajistěte obrobek na stabilním držáku. Je důležité obrobek dobře upevnit, aby se minimalizovalo nebezpečí tělesného kontaktu, vzpříčení pilového kotouče nebo ztráty kontroly. e) Elektrický nástroj držte za izolované rukojeti při provádění práce, kdy může použitý nástrojový nástavec dojít do kontaktu se skrytými vodiči nebo s vlastním přípojným vedením. Kontakt s vodičem pod napětím také vystaví kovové části111

elektrického nástroje pod napětí a vede k úrazu elektrickým proudem.

Při podélném řezání vždy používejte zarážku nebo přímé vodítko hran. To zlepšuje přesnost řezu a snižuje možnost zaseknutí pilového kotouče. g) Vždy používejte pilové listy správné velikosti a správným upínacím otvorem (např. kosočtvercového nebo kruhového tvaru). Pilové listy, které nesedí na montážní části pily, běží nepravidelně a vedou ke ztrátě kontroly. h) Nikdy nepoužívejte poškozené nebo nesprávné podložky nebo šrouby pilového kotouče. Podložky a šrouby pilového kotouče jsou speciálně navrženy pro vaši pilu pro optimální výkon a provozní bezpečnost. Další bezpečnostní pokyny pro všechny pily Zpětný ráz– příčiny a odpovídající bezpečnostní pokyny – Zpětný ráz je náhlá reakce v důsledku zaháknutí, zaseknutí nebo nesprávného nastavení pilového kotouče, která způsobí, že se pila nekontrolovaně zvedne a vyjede z obrobku směrem k obsluze; – Když se pilový kotouč zachytí nebo vzpříčí v uzavírací mezeře pily, zablokuje se a síla motoru tlačí přístroj zpět směrem k obsluhující osobě; – Pokud je pilový kotouč v řezu zkroucený nebo vychýlený, mohou se zuby na zadním okraji pilového kotouče zachytit o povrch dřeva, což způsobí, že se pilový kotouč vysune z pilové mezery a pila vyskočí zpět ve směru obsluhující osoby. Zpětný ráz je následkem špatného nebo chybného používání pily. Je možno mu zamezit vhodnými preventivními bezpečnostními opatřeními, jak je popsáno dále. a) Držte pilu pevně a dejte své paže do polohy, ve které můžete absorbovat síly zpětného rázu. Vždy se držte stranou pilového kotouče, nikdy nedávejte pilový kotouč do přímky se svým tělem. V případě zpětného rázu může kotoučová pila skočit dozadu, ale obsluhující osoba může ovládat síly zpětného rázu přijetím vhodných preventivních opatření. b) Pokud se pilový kotouč vzpříčí nebo pokud přerušíte práci, přístroj vypněte a přidržte jej v klidu, dokud se pilový kotouč nezastaví. Nikdy se nepokoušejte odstranit pilu z obrobku nebo ji tahat dozadu, když se pilový kotouč pohybuje, jinak může dojít ke zpětnému rázu. Zjistěte a odstraňte příčinu vzpříčení pilového kotouče. c) Chcete-li znovu spustit pilu, která uvízla v obrobku, vycentrujte pilový kotouč v mezeře pily a zkontrolujte, zda zuby pily nejsou zaháknuty v obrobku. Pokud se pilový kotouč zahákne, může se po opětovném spuštění pily vysunout z obrobku nebo způsobit zpětný ráz. d) Podepřete velké desky, aby se snížilo riziko zpětného rázu prostřednictvím vzpříčeného pilového kotouče. Velké desky se mohou prohýbat pod vlastní vahou. Desky musí být podepřeny na obou stranách, a sice jak v blízkosti pilové mezery tak také na hraně.

Nepoužívejte tupé nebo poškozené pilové listy. Pilové kotouče s tupými nebo nesprávně112

vyrovnanými zuby způsobují zvýšené tření, vzpříčení pilového kotouče a zpětný ráz, pokud je pilová mezera příliš úzká. f) Před řezáním utáhněte nastavení hloubky řezu a úhlu řezu. Pokud se nastavení během řezání změní, pilový kotouč se může zaseknout a může dojít ke zpětnému rázu. g) Buďte obzvláště opatrní při řezech do stávajících stěn nebo jiných oblastí, do kterých není vidět. Ponořovací pilový kotouč se může při řezání do skrytých předmětů zaseknout a způsobit zpětný ráz. Funkce spodního ochranného krytu a) Před každým použitím zkontrolujte, zda se spodní ochranný kryt bezvadně uzavírá. Pilu nepoužívejte, pokud se spodní ochranný kryt nepohybuje volně a okamžitě se nezavře. Nikdy neupínejte ani nepřivazujte spodní ochranný kryt v otevřené poloze. Pokud pila náhodou spadne na podlahu, může se spodní ochranný kryt ohnout. Otevřete ochranný kryt pomocí zpětné páky a dbejte na to, aby se volně pohyboval a nedotýkal se pilového kotouče ani jiných částí v žádném řezném úhlu a hloubce řezu. b) Zkontrolujte funkci pružin spodního ochranného krytu. Pokud spodní ochranný kryt a pružina nefungují správně, nechte pilu před použitím opravit. Poškozené díly, lepivé usazeniny nebo nahromaděné třísky způsobují, že spodní ochranný kryt pracuje se zpožděním. c) Spodní ochranný kryt otevírejte ručně pouze pro speciální řezy, např. pro „ponorné a úhlové řezy“. Spodní ochranný kryt otevřete pomocí zatahovací páky a uvolněte jej, jakmile se pilový kotouč zanoří do obrobku. Při všech ostatních řezných pracích by měl spodní ochranný kryt fungovat automaticky. d) Nepokládejte pilu na pracovní stůl nebo podlahu bez spodního ochranného krytu zakrývajícího pilový kotouč. Nechráněný dobíhající pilový kotouč pohybuje pilou proti směru řezu a řeže, co mu stojí v cestě. Vezměte přitom prosím do úvahy dobu doběhu pilového kotouče. Další bezpečnostní pokyny a) Dbejte na to, aby se vyhazované třísky nedostaly do kontaktu s vašima rukama. Můžete se poranit nebo pořezat vysokootáčkovými pilinami. b) Nepoužívejte pilu nad hlavou. Jinak nebudete mít dostatečnou kontrolu nad elektrickým nástrojem. c) S tímto nástrojem nepoužívejte brusné kotouče. Mohou se snadno zlomit a způsobit zranění. d) Pomocí vhodných detektorů zjistěte, zda se v pracovní oblasti nenachází skrytá vedení inženýrských sítí, nebo zavolejte na pomoc místní energetickou společnost. Kontakt s elektrickým vedením může vést k požáru a úrazu elektrickým proudem. Poškození plynového vedení může vést k výbuchu. Proniknutí do vodovodního potrubí bude mít za následek poškození majetku nebo může způsobit úraz elektrickým proudem.113

Elektrický nástroj nesmí být upravován a nesmí být provozován jako stacionární nástroj. Není vhodná pro použití jako stolní pila. f) Zajistěte obrobek. Obrobek držený upínacími přípravky nebo svěrákem je držen bezpečněji než rukou. g) Nepoužívejte pilové listy z rychlořezné oceli (HSS (High Speed Steel)). Takové pilové listy se mohou při řezání snadno zlomit a zaklínit se ve dřevě. h) Neřežte železné kovy. Horké třísky mohou zapálit plastové části nástroje. Kovové piliny mohou vniknout do motoru a elektrického obvodu a způsobit úraz elektrickým proudem. Bezpečnostní pokyny pro pilový kotouč Brusné kotouče nepoužívejte. Používejte pouze pilové listy s průměry odpovídajícími nápisům na pile. Při práci se dřevem nebo materiály, které produkují zdraví škodlivý prach, musí být přístroj připojen k vhodnému, vyzkoušenému odsávacímu zařízení. Při řezání dřeva používejte protiprachovou masku. Používejte pouze doporučené pilové listy. Noste vždy ochranu sluchu. Zabraňte přehřátí špiček pilových zubů. Při řezání plastu se vyvarujte roztavení plastu. Používejte správný pilový kotouč pro řezaný materiál. Používejte pouze pilové listy stanovené výrobcem, které, pokud jsou určeny pro řezání dřeva nebo podobných materiálů, splňují EN847–1. Nástroje smějí používat pouze vyškolení a zkušení lidé, kteří používání nástrojů ovládají. Pilové listy s prasklým tělem je nutné vyřadit (opravy nejsou přípustné). Maximální otáčky uvedené na nástroji nesmí být překročeny. Pokud je předepsáno, musí být dodržen rozsah otáček.

VAROVÁNÍ! Používejte ochranné rukavice!

Noste ochranu dýchacích cest! Noste ochranné brýle!

Noste nějakou ochranu sluchu! Před prvním použitím Vybalte výrobek

1. Vyjměte výrobek zobalu a odstraňte

veškeré balicí materiály a ochranné fólie.

2. Zkontrolujte, zda jsou k dispozici

všechny díly a zda je rozsah dodávky kompletní (viz „Rozsah dodávky“).

3. Zkontrolujte, zda je výrobek a

všechny součásti v dobrém stavu. Pokud zjistíte jakékoli poškození nebo závadu, výrobek nepoužívejte, ale postupujte podle popisu v kapitole „Záruka“.114

Příslušenství Pro bezpečný a správný provoz tohoto výrobku je nutné následující příslušenství, např. nástroje a pilové listy. o Příslušenství a pilové listy jsou k dispozici u vašeho autorizovaného prodejce. Při nákupu vždy dbejte na technické požadavky tohoto výrobku (viz „Technické údaje“). o Pokud si nejste jisti, zeptejte se kvalikovaného odborníka a nechte si poradit od svého prodejce. Příprava Kontrola funkce spodního ochranného krytu

VAROVÁNÍ! Riziko zranění!

Vytáhněte vždy síťovou zástrčku [9] ze zásuvky předtím než provádíte práce na výrobku. UPOZORNĚNÍ u Spodní ochranný kryt [] nesmí být zablokován a musí se dát otočit do původní polohy. u Pokud spodní ochranný kryt

nefunguje správně: Nepoužívejte výrobek a obraťte se na servisní středisko, které provede kontrolu a opravu.

1. Před uvedením výrobku do provozu:

Zkontrolujte volnost pohybu spodního ochranného krytu

2. Otevřete spodní ochranný kryt

Zaklapněte páku [] nahoru. Namontujte/vyměňte pilový kotouč

OPATRNĚ! Riziko zranění! Pilové listy mohou být ostré aběhem používání se mohou zahřívat. Při manipulaci spilovými kotouči [] vždy používejte ochranné rukavice. (Obr.C) o Umístěte výrobek na okraj stolu tak, aby byl pilový kotouč [] volně přístupný. Vyjmutí pilového kotouče

1. Zajistěte vnější přírubu

2. Povolte upínací šroub

šestihranným klíčem [] a otočte jím ve směru otáčeníb.

3. Odeberte upínací šroub

[] a vnější přírubu [] z vřetena[].

4. Zkontrolujte, zdase pilový kotouč

může volně pohybovat pomocí vřetena

5. Otočte spodní ochranný kryt

[] tak, aby byl zcelazasunut do horního ochranného krytu

6. Odkryjte pilový kotouč

[]: Přidržte spodní ochranný kryt [] pomocí páky

7. Odeberte pilový kotouč

[] z vnitřní příruby

8. Uveďte spodní ochranný kryt

[] do jeho původní polohy. Vložení pilového kotouče

OPATRNĚ! Riziko zranění!

na pilovém kotouči[] musí být vyrovnán s na horním ochranném krytu [].115

UPOZORNĚNÍ u Upínací šroub [] není nutné dotahovat ručně. Otáčivý pohyb pilového kotouče [] napíná pilový kotouč během provozu. u Pokud šestihranný klíč[] nepoužíváte, mějte jej vždy v uložení šestihranných klíčů

u Při nasazování vnější příruby [] na pilový kotouč []: Konkávní strana příruby se musí dotýkat pilového kotouče.

1. Otočte spodní ochranný kryt

[] tak, aby byl zcelazasunut do horního ochranného krytu

2. Přidržte spodní ochranný kryt

[] na místě. Namontujte pilový kotouč

3. Zkontrolujte, zda vrtaný otvor

pilového kotouče [] sedí na vřetenu [] tak, že je střed vyrovnán.

4. Uveďte spodní ochranný kryt

[] do jeho původní polohy.

5. Umístěte vnější přírubu

[] na pilový kotouč [] tak, aby zakryla vrtaný otvor.

6. Našroubujte závit upínacího

šroubu [] ručně na vřeteno[].

7. Zabraňte otáčení vnější příruby

Použijte klíč na šrouby

8. Utáhněte upínací šroub

[]: Použijte šestihranný klíč [] aotáčejte jím ve směru otáčenía, dokud nebude upínací šroub bezpečně upevněn. Spojte sodsáváním prachu (Obr.D) UPOZORNĚNÍ u Adaptér [] lze použít pro většinu běžných systémů nebo přístrojů odsávání prachu (např. hadice vysavače). Instalace adaptéru

. Otáčením odšroubujte adaptér [] z prachové přípojky

[] se systémem pro odsávání prachu. Odejměte adaptér

1. Několikrát otočte adaptérem

[] ve směru a proti směru hodinových ručiček.

2. Odtáhněte adaptér

[] od prachové přípojky

Namontujte paralelní doraz (Obr.E) UPOZORNĚNÍ u Šířka řezu jezobrazena na měřítku paralelního dorazu

u Měření šířky řezu při nastavení řezného úhlu 0ºnebo45º: Vodítko řezu [8] zobrazuje referenční bod. u Stupnice vzdálenosti na paralelním dorazu[] označuje vhodnou hodnotu.

1. Nastavte úhel řezu 0°(viz „Nastavení

2. Uvolněte křídlový šroub

3. Zasuňte paralelní doraz

[] do držáku na základní desce [7].

4. Nastavte vzdálenost paralelního

dorazu [] k požadované šířce řezu.

5. Upevněte paralelní doraz

Utáhněte křídlový šroub [6].

6. Pokud nastavíte úhel řezu45°,

odpovídá skutečně dosažená šířka řezu údaji na stupnici vzdálenosti na paralelním dorazu [] plus 13mm (vzdálenost mezi značkami 45°a 0°na vodítku řezu [8]).116

Nastavení úhlu řezu (Obr.F)

1. Povolte křídlový šroub pro předvolbu

úhlu řezu [5] stupnice úhlu řezu[4].

2. Jednou rukou držte základní

3. Nastavte požadovaný úhel řezu:

Druhou rukou posuňte hlavní rukojeť []. Zkontrolujte úhel na stupnici úhlu řezu [4].

4. Utáhněte křídlový šroub pro

předvolbu úhlu řezu [5]. Nastavení hloubky řezu (Obr.G)

1. Odemkněte stupnici hloubky řezu

Otočte křídlový šroub [] proti směru hodinových ručiček.

2. Jednou rukou pevně držte základní

řezu: Druhou rukou posuňte hlavní rukojeť []. Zkontrolujte hloubku řezu na stupnici hloubky řezu

4. Odemkněte stupnici hloubky řezu

Otočte křídlový šroub [] ve směru hodinových ručiček. Zapnout/vypnout napájení (Obr.H) Zapnutí

1. Připojte síťovou zástrčku

[9] do vhodné zásuvky.

2. Stiskněte a podržte zámek

vypínače [1] z jedné ze stran.

3. Podržte vypínač Zap/Vyp

[2] stlačený. Výrobek se uvede do provozu.

. Uvolněte zámek vypínače [1]. Vypnout

1. Uvolněte vypínač Zap/Vyp

2. Vytáhněte síťovou zástrčku[9] ze

zásuvky. Pracovní pokyny UPOZORNĚNÍ u Držte výrobek vždy pevně oběma rukama: Jednou rukou držte hlavní rukojeť [] a druhou rukou přídavnou rukojeť [3]. u Nastavte pilový kotouč [] na plné otáčky: Před zpracováním obrobku nechte výrobek naběhnout. u Řežte dopředu s vhodným a mírným přítlakem. u Pohyb výrobku do stran při řezání může způsobit zaseknutí pilového kotouče [] a přehřátí řezných zubů i těla pilového kotouče. To může mít za následek zpětný ráz. Čištění a péče

Před prováděním prací kontroly, údržby a čištění výrobek vždy vypněte, odpojte síťovou zástrčku [9] ze zásuvky a nechte výrobek vychladnout! Čištění UPOZORNĚNÍ u Nepoužívejte žádné chemické, alkalické, abrazivní nebo jiné agresivní čisticí nebo dezinfekční prostředky k čištění výrobku, neboť ty mohou poškodit jeho povrchy. u Dávejte pozor na to, aby dovnitř výrobku nepronikly žádné kapaliny. Pravidelné řádné čištění pomáhá zajistit bezpečné používání a prodlužuje životnost výrobku.117

o Udržujte výrobek stále čistý, suchý a zbavený oleje nebo mazacích tuků. Po každém použití a před uskladněním odstraňte prach. o Výrobek čistěte suchou utěrkou. Pro těžce přístupná místa použijte měkký kartáč. Údržba Výrobek je bezúdržbový. o Zkontrolujte výrobek a díly příslušenství (např. pilové listy), před a po každém použití na opotřebení a poškození. Případně je nahraďte za nové, jak je popsáno v tomto návodu na obsluhu. Dodržujte při tom technické požadavky (viz„Technické údaje“). o Zkontrolujte kryty a ochranná zařízení z hlediska poškození a na správné uložení. V případě potřeby je vyměňte. o Vyměňte tupý, ohnutý nebo jinak poškozený pilový kotouč. Náhradní díly/příslušenství Zákazníci si mohou zakoupit kompatibilní náhradní díly a příslušenství přes www.optimex-shop.com. Objednávky lze zadávat a zpracovávat pouze online. o Připravte si objednací číslo své objednávky. o Další informace získáte na servisní linceLidl (viz „Servis“). Díl Objednací číslo [] Šestihranný klíč 99945790103

Paralelní doraz 99945790102

Adaptér 99945790104 Oprava Když je přípojné vedení[9] tohoto výrobku poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickou službou nebo podobně kvalikovanou osobou, aby se zabránilo ohrožení. o Uvnitř výrobku nejsou žádné díly, které mohou být opravovány uživatelem. Obraťte se na kvalikovaného odborníka, abyste nechali výrobek zkontrolovat a opravit. Skladování o Před skladováním: Očistěte výrobek (viz „Čištění“). o Výrobek a jeho příslušenství skladujte na temném, suchém, nezamrzajícím a dobře větraném místě. o Uchovávejte výrobek stále na místě nedostupném pro děti. o Skladujte výrobek v jeho původním obalu. Transport o Přepravujte výrobek v původním obalu. o Chraňte výrobek před údery a silnými vibracemi, které nastávají zejména během přepravy ve vozidlech. o Zajistěte výrobek proti sklouznutí a převrhnutí. Zlikvidování Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů. Při třídění odpadu se řiďte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty/ 20–22: papír a lepenka/ 80–98: složené látky.118

Výrobek aobalové materiály jsou recyklovatelné a podléhají rozšířené odpovědnosti výrobce. Likvidujte je odděleně podle ilustrovaných Info-tri (informace o třídění), abyste mohli lépe nakládat sodpady. Logo Triman platí jen pro Francii. O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města. V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce. Záruka Výrobek byl vyroben podle přísných směrnic kvality a před dodáním pečlivě otestován. V případě materiálních nebo výrobních vad máte zákonná práva vůči prodejci výrobku. Vaše zákonná práva nejsou níže uvedenou zárukou nijak omezená. Záruka na tento výrobek je 3roky od data zakoupení. Záruční doba začíná dnem zakoupení. Originál dokladu o zakoupení si uschovejte na bezpečném místě, protože tento doklad je vyžadován jako doklad o koupi. Jakékoli poškození nebo závady, které se vyskytly již v okamžiku nákupu, musí být nahlášeny ihned po vybalení výrobku. Pokud se u výrobku během 3let od data zakoupení projeví vada materiálu nebo výrobní vada, pak vám ho podle naší volby bezplatně opravíme nebo vyměníme. Záruční doba se po uznané reklamaci neprodlužuje. To platí také pro vyměněné a opravené díly. Tato záruka je neplatná, pokud byl výrobek poškozený nebo nesprávně používaný anebo udržovaný. Záruka se kryje na materiálové a výrobní vady. Tato záruka se nevztahuje na díly výrobku, které podléhají běžnému opotřebení, a tím platí jako opotřebitelné díly (např. baterie, hadice, inkoustové barevné patrony), ani se nevztahuje na poškození rozbitných dílů, např. spínačů nebo dílů ze skla. Postup v případě uplatňování záruky Vzájmu rychlého zpracování Vašeho požadavku se řiďte následujícími pokyny: Pro všechny požadavky si uschovejte pokladní stvrzenku jako doklad onákupu a číslo položky (IAN487372_2501). Číslo položky najdete na typovém štítku, je vyryto na výrobku, je uvedeno na titulní stránce Vašeho návodu (vlevo dole) nebo je na nálepce na zadní nebo spodní straně výrobku. Při poruchách funkce nebo jiných závadách nejdříve kontaktujte telefonicky nebo e-mailem níže uvedené servisní oddělení.119

Na adresu servisu, kterou Vám sdělíme, můžete zdarma odeslat pouze výrobek, který byl zaznamenaný jako vadný, a to spolu spokladním dokladem (stvrzenkou), popisem závady a uvedením doby, kdy kzávadě došlo. Na stránkách parkside-diy.com najdete tuto a celou řadu dalších příruček knahlédnutí a ke stažení. Pomocí tohoto QR kódu se dostanete přímo na stránky parkside-diy.com. Vyberte svou zemi a vyhledejte návod kobsluze pomocí formuláře kvyhledávání. Zadáním čísla položky (IAN)487372_2501 se dostanete knávodu kobsluze Vašeho výrobku. Servis Servis Česká republika Tel.: 800600632 E-Mail: owim@lidl.cz120

EU Prohlášení o shodě

Č. / Části Směrnice2006/42/ES

Č. / Části Směrnice 2011/65/EU

Držitel technické dokumentace:

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Německo Toto prohlášení o shodě se vydává na výhradní odpovědnost výrobce. Překlad původního prohlášení o shodě

(č. 487372_2501) "PARKSIDE" Ruční kotoučová pila Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie: Odkazy na příslušné harmonizované normy nebo na jiné technické specifikace, ve vztahu k nimž se shoda prohlašuje: Předmět výše uvedeného prohlášení je v souladu se směrnicí Evropského parlamentu a Rady 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních: Směrnice 2011/65/EU se všemi souvisejícími změnami Směrnice 2014/30/EU Směrnice 2006/42/ES
