Produkttyp	Elektrische Kreissäge
Marke	PARKSIDE
Modell	PHKS 750 A1
Stromversorgung	230 V~, 50 Hz (Netzstecker)
Nennleistung	750 W
Leerlaufdrehzahl	5 000 min⁻¹
Max. Schnitttiefe	45 mm (bei 0°), 31 mm (bei 45°)
Sägeblattdurchmesser	140 mm
Sägeblattbohrung	20 mm
Zahnstärke des Sägeblatts	1,5 mm
Schutzklasse	II (doppelte Isolierung)
Schalldruckpegel (LpA)	89,1 dB(A) (Unsicherheit 3 dB)
Schallleistungspegel (LWA)	97,1 dB(A) (Unsicherheit 3 dB)
Vibrationen (Haupthandgriff)	2,774 m/s² (Unsicherheit 1,5 m/s²)
Gewicht ca.	3,5 kg
Mitgeliefertes Zubehör	TCT-Sägeblatt 12 Zähne, Innensechskantschlüssel 5 mm, Maulschlüssel 17 mm, Parallelanschlag, Absaugadapter, Bedienungsanleitung
Garantie	3 Jahre
Hauptfunktionen	Stufenlose Einstellung des Schnittwinkels (0-45°), Tiefeneinstellung, unterer Schutzklappenschutz mit automatischer Rückstellung, Absauganschluss, Spindelarretierung für Sägeblattwechsel
Wartung	Regelmäßige Reinigung mit einem trockenen Tuch, Überprüfung des Schutzklappenschutzes und des Sägeblatts, keine spezielle Wartung durch den Benutzer

Häufig gestellte Fragen - PHKS 750 A1 PARKSIDE

Wie tausche oder installiere ich das Sägeblatt?

Ziehen Sie den Netzstecker. Verwenden Sie den Maulschlüssel (22), um den Außenflansch zu blockieren und den Innensechskantschlüssel (10), um die Feststellschraube (17) gegen den Uhrzeigersinn zu lösen. Entfernen Sie die Schraube und den Außenflansch, dann schwenken Sie den unteren Schutzklappenschutz mit dem Hebel (18), um das Sägeblatt freizugeben. Zum Einlegen setzen Sie das Sägeblatt ein, richten Sie den Drehpfeil auf den des oberen Schutzklappenschutzes aus, setzen Sie den Flansch wieder auf und ziehen Sie die Schraube im Uhrzeigersinn fest. Tragen Sie immer Schutzhandschuhe.

Wie stelle ich die Schnitttiefe ein?

Lösen Sie die Flügelschraube (12) an der Tiefenskala (13). Halten Sie die Grundplatte (7) mit einer Hand und bewegen Sie den Haupthandgriff (21), um die gewünschte Tiefe (0-45 mm) einzustellen. Ziehen Sie die Flügelschraube wieder fest. Die Tiefe sollte etwas größer als die Dicke des Werkstücks sein.

Welche Materialien können mit dieser Säge geschnitten werden?

Diese Säge ist für Holz, Sperrholz, Spanplatten und ähnliche leichte Materialien ausgelegt. Es ist nicht gestattet, Metall zu schneiden oder nass zu sägen.

Wie verwende ich den Parallelanschlag?

Lösen Sie die Flügelschraube (6) an der Grundplatte (7). Schieben Sie den Parallelanschlag (23) in die Halterung und stellen Sie den gewünschten Abstand zum Sägeblatt ein (verwenden Sie die Schnittführung (8) als Referenz). Ziehen Sie die Schraube wieder fest. Für einen 45°-Schnitt addieren Sie 13 mm zum Wert auf der Anschlagsskala.

Was sind die wichtigsten Sicherheitshinweise?

Tragen Sie stets eine Schutzbrille und einen Gehörschutz. Halten Sie Ihre Hände nicht in den Schneidbereich. Verwenden Sie den Zusatzhandgriff. Überprüfen Sie vor jedem Gebrauch den unteren Schutzklappenschutz. Ziehen Sie den Netzstecker vor allen Einstellungen oder dem Wechsel des Sägeblatts. Arbeiten Sie nicht über Kopfhöhe.

Wie schließe ich die Staubabsaugung an?

Schrauben Sie den mitgelieferten Adapter (24) auf den Absaugstutzen (20) an der Rückseite der Säge. Schließen Sie dann einen Staubsauger am Adapter an. Zum Entfernen drehen Sie den Adapter in beide Richtungen und ziehen ihn ab. Tragen Sie eine Staubschutzmaske beim Sägen.

Was tun, wenn die Säge nicht anläuft?

Überprüfen Sie, ob das Gerät eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass die Schaltersperre (1) auf beiden Seiten gedrückt ist, bevor Sie den Ein-/Ausschalter (2) betätigen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige und warte ich die Säge?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein trockenes Tuch oder eine weiche Bürste, um Staub zu entfernen. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Überprüfen Sie regelmäßig den Zustand des Sägeblatts und des Schutzklappenschutzes. Keine spezielle Wartung erforderlich.

Wo kann ich Ersatzteile und Zubehör kaufen?

Ersatzteile (Sägeblatt, Parallelanschlag, Schlüssel, Adapter) sind auf der Website www.optimex-shop.com erhältlich. Halten Sie die Bestellnummer des Teils bereit (in der Anleitung sichtbar). Bestellungen erfolgen online.

Wie ist die Garantie und wie mache ich sie geltend?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Bewahren Sie den Kassenbon und die IAN-Nummer (487372_2501) auf. Kontaktieren Sie zuerst den Kundendienst telefonisch (0800904879 in Frankreich) oder per E-Mail ([e-mail]). Das Produkt wird kostenlos repariert oder ersetzt.

BEDIENUNGSANLEITUNG PHKS 750 A1 PARKSIDE

Originalbetriebsanleitung

GB IE

CIRCULAR SAW

User manual

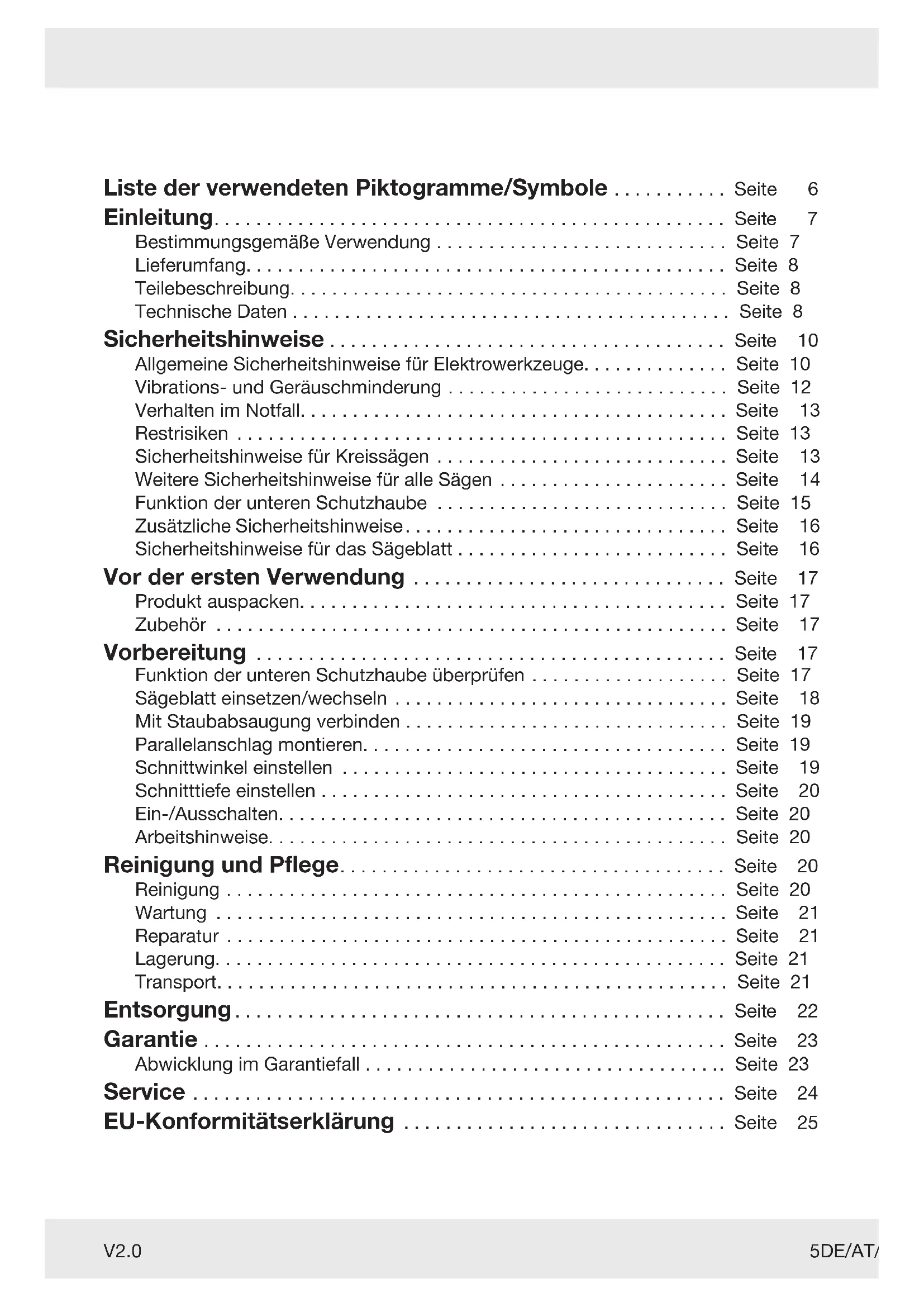

Liste der verwendeten Piktogramme/Symbole ..... Seite 6

Einleitung...... Seite 7

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

Lieferumfang. Seite 8

Teilebeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Technische Daten.... Seite 8

Sicherheitshinweise Seite 10

Allgemeine Sicherheitshinweise für Elektrowerkzeuge. . . . . . . . . . . . . . . . . . . . Seite 10

Vibrations- und Geräuschminderung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 12

Verhalten im Notfall. 13 Seite

Restrisiken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Sicherheitshinweise für Kreissägen 13

Weitere Sicherheitshinweise für alle Sägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Funktion der unteren Schutzhaube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 15

Zusätzliche Sicherheitshinweise. 16

Sicherheitshinweise für das Sägeblatt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 16

Vor der ersten Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Produkt auspacken. Seite 17

Zubehör 17

Vorbereitung Seite 17

Funktion der unteren Schutzhaube überprüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 17

Sägeblatt einsetzen/wechseln 18

Mit Staubabsaugung verbinden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 19

Parallelanschlag montieren. Seite 19

Schnittwinkel einstellen 19 Seite

Schnitttiefe einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 20

Ein-/Ausschalten. Seite 20

Arbeitshinweise. Seite 20

Reinigung und Pflege. Seite 20

Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 20

Wartung Seite 21

Reparatur 21 Seite

Lagerung. Seite 21

Transport. Seite 21

Entsorgung...... Seite 22

Garantie Seite 23

Abwicklung im Garantiefall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 23

Service Seite 24

EU-Konformitätserklärung Seite 25

Liste der verwendeten Piktogramme/Symbole
	Dieses Symbol bedeutet, dass bei der Verwendung des Produkts die Bedienungsanleitung zu beachten ist.	[D45]	Durchmesser
		TCT	Wolframkarbid-Sägeblattzähne
	GEFAHR! – Bezeichnet eine Gefahr mit hohem Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat (z. B. Erstickungsgefahr)		Verriegelt
	WARNUNG! – Bezeichnet eine Gefahr mit mittlerem Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann (z. B. Stromschlagrisiko)		Entriegelt
	VORSICHT! – Bezeichnet eine Gefahr mit niedrigem Risikograd, die, wenn sie nicht vermieden wird, eine leichte bis mäßige Verletzung zur Folge haben kann (z. B. Verbrühungsgefahr)		Schalten Sie das Produkt aus und ziehen Sie den Netzstecker 9 aus der Steckdose, bevor Sie Einstellungen vornehmen, Wartungs- und Reinigungsarbeiten durchführen und wenn das Produkt nicht in Gebrauch ist.
	ACHTUNG! – Warnt vor möglichen Sach schäden (z. B. Kurzschlussgefahr)	[2812]	Wechselstrom/-spannung
	Gefahr – Risiko eines Stromschlags!		Symbol für ein Produkt der Schutzklasse II
	Tragen Sie einen Gehörschutz! Du		Esser des Sägeblatts
	Tragen Sie einen Atemschutz!		Maximale Schnitttiefe 45 mm bei 0° Schnittwinkel
	Tragen Sie eine Schutzbrille!		Geeignet zum Schneiden von Holz
	Tragen Sie Schutzhandschuhe!		Drehrichtungspfeil auf dem Sägeblatt 15
	Berühren Sie die Sägezähne nicht.		Drehrichtungspfeil auf der oberen Schutzhaube 19
	Verwenden Sie keine beschädigten Sägeblätter.		Sicherheitshinweise Handlungsanweisungen
	Das CE-Zeichen bestätigt Konformität mit den für das Produkt zutreffenden EU-Richtlinien.

HANDKREISSÄGE

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Diese Handkreissäge (nachfolgend „Produkt“ oder „Elektro werkzeug“ genannt) ist zum Sägen der folgenden Materialien bestimmt:

• Naturholz
• Sperrholz
• Spanplatten
• ähnliche Leichtbaumaterialien

■ Schneiden in nassem Zustand und Schneiden von Metall sind verboten.
Jede andere Verwendung oder Veränderung des Produkts gilt als nicht bestimmungsgemäß und kann zu Gefahren wie Tod, lebensbedrohlichen Verletzungen und Beschädigungen führen.
Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen Gebrauch entstehen.
Das Produkt ist ausschließlich für den Haus gebrauch bestimmt.
Das Produkt ist nicht für die gewerbliche Nutzung, für industrielle Zwecke oder ähnliche Zwecke bestimmt.
Beachten Sie alle geltenden örtlichen Sicherheitsvorschriften, Normen und Ver ordnungen. Die Verwendung von lärm emittierenden Elektrowerkzeugen kann durch nationale oder lokale Vorschriften auf bestimmte Zeiten beschränkt sein.

Lieferumfang

WARNUNG!

Das Produkt und die Verpackungs materialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Prüfen Sie nach dem Auspacken des Produkts, ob die Lieferung vollständig ist und ob alle Teile in gutem Zustand sind. Entfernen Sie vor dem Gebrauch alle Verpackungsmaterialien.

1 Handkreissäge
1 TCT-Sägeblatt (12 Zähne, vormontiert)
1 Sechskantschlüssel (5 mm)
1 Schraubenschlüssel (17 mm)
1 Parallelanschlag
1 Adapter
1 Bedienungsanleitung

Teilebeschreibung

(Abb. A)

1 Schalterverriegelung
2 Ein-/Ausschalter
3 Zusatzgriff
4 Schnittwinkelskala
5 Flügelschraube für Schnitt winkelvorwahl
6 Flügelschraube(Parallelanschlag)
7 Grundplatte
8 Schnittführung (0° und 45°)
9 Anschlussleitung mit Netzstecker
10 Sechskantschlüssel
11 Sechskantschlüssel-Aufbewahrung
12 Flügelschraube (Schnitttiefenskala)
13 Schnittiefenskala (0 bis 45 mm)
14 Untere Schutzhaube
15 Sägeblatt
16 Äußerer Flansch
17 Klemmschraube (mit Unterlegscheibe)

18 Hebel (Untere Schutzhaube)
19 Obere Schutzhaube
20 Staubanschluss
21 Hauptgriff

(Abb. B)

Handkreissäge PHKS	750 A1
Modellnummer:- mit VDE-Stecker:- mit BS-Stecker:	HG11714HG11714-BS
Nenneingangs-spannung:	230 V~, 50 Hz
Nennleistung:	750 W
Leerlaufdrehzahln 0:	5 000 min ^-1
Max. Schnitttiefe:- bei 0°:- bei 45°:	ca. 45 mmca. 31 mm
Gewindemaß:	M6
Schutzklasse:	II/☐(Doppel-isolierung)

Abmessungen des Sägeblatts

Modellnummer:– 12 Zähne:	HG11768
Durchmesser:	∅ 140 mm
Größe der Bohrlöcher:	∅ 20 mm
Stärke der Zähne: 1,5 mm
Zulässige Rotations-geschwindigkeit:	max.9 500 min ^-1

Geräuschemissionswerte

Messwert für Geräusch ermittelt entsprechend EN 62841. Der A-bewertete Geräuschpegel des Elektrowerkzeugs am Ort des Benutzers beträgt typischerweise:

Schalldruckpegel L_pA : 89,1 dB
Unsicherheit K_pA : 3 dB
Schallleistungspegel L_WA : 97,1 dB
Unsicherheit K_WA : 3 dB

WARNUNG!

Tragen Sie Gehörschutz!

Schwingungsemissionswerte

Vibrationswert ( a_h ) beim Sägen in Holz:

Hauptgriff: 2,774 m/s	2
Unsicherheit K: 1,5 m/s	2
Zusatzgriff: 2,815 m/s	2
Unsicherheit K: 1,5 m/s	2

WARNUNG!

Die Schwingungs- und Geräusch - emissionen können während der tatsächlichen Benutzung des Elektro werkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

WARNUNG!

Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

HINWEIS

Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

⚠️ WARNING!

Lesen Sie alle Sicherheits-hinweise, Anweisungen, Be-bilderungen und technischen Daten, mit denen dieses Elektrowerkzeugversehenist. Versäumnisse bei der Einhaltung der nach folgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Ver letzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei

Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten

Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre

Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steck dose und/oder ent fernen Sie einen abnehm baren Akku, bevor Sie Geräte einstellungen vornehmen, Einsatz werkzeugteile wechseln oder das Elektro werkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig

gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicher-gestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

● Vibrations- und Geräuschminderung

Begrenzen Sie die Benutzungszeit, verwenden Sie vibrations- und geräuscharme Betriebsarten und tragen Sie persönliche Schutzausrüstung, um Vibrations- und Geräuschauswirkungen zu reduzieren.

Die folgenden Maßnahmen helfen, vibrations- und geräuschbedingte Risiken zu mindern:

■ Verwenden Sie das Produkt nur gemäß seinem bestimmungsgemäßen Gebrauch

und wie in diesen Anweisungen beschrieben.

■ Stellen Sie sicher, dass das Produkt einwandfrei und gut gewartet ist.
■ Verwenden Sie die richtigen Einsatzwerkzeuge für dieses Produkt und stellen Sie sicher, dass diese einwandfrei sind.
- Halten Sie das Produkt sicher an den Handgriffen/Griffflächen fest.
Warten Sie das Produkt entsprechend den Anweisungen und sorgen Sie für ausreichende Schmierung (wenn anwendbar).
Planen Sie Ihren Arbeitsablauf so, dass die Verwendung von Produkten mit hohem Vibrationswert auf einen längeren Zeitraum verteilt ist.

- Verhalten im Notfall

Machen Sie sich anhand dieser Bedienungs anleitung mit der Benutzung dieses Produkts vertraut. Prägen Sie sich die Sicherheitshinweise ein und halten Sie sich unbedingt daran. Dies hilft, Risiken und Gefahren zu vermeiden.

Seien Sie bei der Nutzung dieses Produkts immer aufmerksam, damit Sie Gefahren frühzeitig erkennen und handeln können. Rasches Einschreiten kann schwere Verletzungen und Sachschäden vermeiden.
■ Schalten Sie das Produkt bei Fehlfunktionen umgehend aus und trennen Sie es vom Netz. Lassen Sie dieses von einer qualifizierten Fachkraft überprüfen und gegebenenfalls instand setzen, bevor Sie es wieder in Betrieb nehmen.

Restrisiken

Auch wenn Sie dieses Produkt vorschriftsmäßig bedienen, bleibt ein potenzielles Risiko für Personen- und Sachschäden bestehen. Folgende

Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Produkts unter anderem auftreten:

Gesundheitsschäden, die aus Vibrationsemissionen resultieren, falls das Produkt über einen längeren Zeitraum benutzt, nicht ordnungsgemäß geführt und gewartet wird.
■ Personen- und Sachschäden hervorgerufen durch defekte Schneidwerkzeuge oder plötzlichen Einschlag eines verdeckten Objekts während des Gebrauchs.
Verletzungsgefahr und Sachschäden verursacht durch fliegende Objekte.

- Sicherheitshinweise für Kreissägen

Sägeverfahren

a)

GEFAHR! Kommen Sie mit Ihren Händen nicht in den Sägebereich und an

dasSägeblatt.Wenn beide Hände die Säge halten, können diese vom Sägeblatt nicht verletzt werden.

b) Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen.
c) Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein.
d) Halten Sie das zu sägende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werk stück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren.
e) Halten Sie das Elektrowerkzeug an den isolierten Griffflächen,

wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Strom leitungen oder die eigene Anschlussleitung treffen kann. Kontakt mit einer spannungsführendenLeitung setzt auch die Metall teile des Elektrowerkzeugs unter Spannung und führt zu einem elektrischen Schlag.

f) Verwenden Sie beim Längsschneiden immer einen Anschlag oder eine gerade Kantenführung. Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit, dass das Sägeblatt klemmt.
g) Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (z. B. rauten förmig oder rund). Sägeblätter, die nicht zu den Montage teilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.
h) Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegscheibenoder -Schrauben. Die Sägeblatt-Unterleg scheiben und -Schrauben wurden speziell für Ihre Säge konstruiert, für optimale Leistung und Betriebssicherheit.

- Weitere Sicherheitshinweise für alle Sägen

Rückschlag – Ursachen und entsprechende Sicherheitshinweise

- Ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt;

- Wenn sich das Sägeblatt in dem sich schließenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt die Säge in Richtung der Bedienperson zurück; - Wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, können sich die Zähne der hinteren Sägeblattkante in der Holz-Oberfläche verhaken, wodurch sich das Sägeblatt aus dem Sägespalt herausbewegt und die Säge in Richtung der Bedienperson zurückspringt.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a) Halten Sie die Säge fest und bringen Sie Ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen können. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit Ihrem Körper bringen. Bei einem Rückschlag kann die Kreissäge rückwärts springen, jedoch kann die Bedienperson durch geeignete Vorsichtsmaßnahmen die Rückschlagkräfte beherrschen.
b) Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt; sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen des Sägeblattes.

c) Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Verhakt das Sägeblatt, kann es sich aus dem Werkstück heraus bewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird.
d) Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten können sich unter ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Seiten abgestützt werden, und zwar sowohl in der Nähe des Sägespalts als auch an der Kante.
e) Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falschausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.
f) Ziehen Sie vor dem Sägen die Schnitt tiefen- und Schnittwinkel-einstellungen fest. Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten.
g) Seien Sie besonders vorsichtig beim Sägen in bestehende Wände oder andere nicht einsehbare Bereiche. Das eintauchende Sägeblatt kann beim Sägen in verborgene Objekte blockieren und einen Rückschlag ver ursachen.

● Funktion der unteren Schutzhaube

a) Überprüfen Sie vor jeder Benutzung, ob die untere Schutzhaube einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die untere Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die untere Schutzhaube niemals in geöffneter Position fest. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die untere Schutzhaube verbogen werden. Öffnen Sie die Schutzhaube mit dem Rückziehhebel und stellen Sie sicher, dass sie sich frei bewegt und bei allen Schnittwinkeln und -tiefen weder Sägeblatt noch andere Teile berührt.
b) Überprüfen Sie die Funktion der Feder für die untere Schutzhaube. Lassen Sie die Säge vor dem Gebrauch warten, wenn untere Schutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäufungen von Spänen lassen die untere Schutzhaube verzögert arbeiten.
c) Öffnen Sie die untere Schutzhaube von Hand nur bei besonderen Schnitten, wie z. B. „Tauch- und Winkelschnitten“. Öffnen Sie die untere Schutzhaube mit dem Rückziehhebel und lassen Sie diesen los, sobald das Sägeblatt in das Werkstück eintaucht. Bei allen anderen Sägearbeiten soll die untere Schutzhaube automatisch arbeiten.
d) Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die untere Schutzhaube das Sägeblatt

bedeckt. Einungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit des Sägeblatts.

- Zusätzliche Sicherheits-hinweise

a) Achten Sie darauf, dass die ausgeworfenen Späne nicht mit Ihren Händen in Berührung kommen. Sie können sich durch hochtourige Sägespäneverletzen oder schneiden.
b) Verwenden Sie die Säge nicht über Kopfhöhe. Andernfalls haben Sie keine ausreichende Kontrolle über das Elektrowerkzeug.
c) Verwenden Sie keine Schleif- scheiben mit diesem Werkzeug. Es kann leicht zerbrechen und Verletzungen verursachen.
d) Verwenden Sie geeignete Detektoren, um festzustellen, ob im Arbeitsbereich Versorgungsleitungen verborgen sind, oder rufen Sie das örtliche Versorgungsunternehmen um Hilfe. Der Kontakt mit elektrischen Leitungen kann zu Feuer und Stromschlag führen. Die Beschädigung einer Gasleitung kann zu einer Explosion führen. Das Eindringen in eine Wasser leitung führt zu Sachschäden oder kann einen Strom schlag verursachen.
e) Das Elektrowerkzeug darf nicht modifiziert und als stationäres Werkzeug betrieben werden. Es ist nicht für den Betrieb als Tischsägege eignet.
f) Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder in

einem Schraub stock eingespanntes Werkstück wird sicherer gehalten als von Hand.

g) Verwenden Sie keine HSS-Sägeblätter (High Speed Steel). Solche Sägeblätter können bei Schneidarbeiten leicht brechen und sich im Holz verkeilen.
h) Sägen Sie keine eisenhaltigen Metalle. Heiße Späne können die Kunststoff teile des Werkzeugs entzünden. Metallspäne gelangen in den Motor und den Stromkreis und verursachen einen elektrischen Schlag.

- Sicherheitshinweise für das Sägeblatt

■ Verwenden Sie keine Schleifscheiben.
■ Verwenden Sie nur Sägeblätter mit Durch messern entsprechend den Aufschriften auf der Säge.
Beim Bearbeiten von Holz oder Materialien, bei denen gesundheitsgefährdender Staub entsteht, ist das Gerät an eine passende, geprüfte Absaugvorrichtung anzuschließen.
■ Tragen Sie beim Sägen von Holz eine Staubschutzmaske.
■ Verwenden Sie nur empfohlene Sägeblätter.
■ Tragen Sie immer einen Gehörschutz.
■ Vermeiden Sie ein Überhitzen der Sägezahnspitzen.
■ Vermeiden Sie beim Sägen von Kunststoff ein Schmelzen des Kunststoffs.
■ Verwenden Sie das richtige Sägeblatt entsprechend dem zu sägenden Werkstoff.
■ Verwenden Sie nur vom Hersteller festge legte Sägeblätter, die, falls sie zum Schneiden von Holz oder

ähnlichen Werk stoffen vorgesehen sind, EN 847–1 ent sprechen.

■ Werkzeuge dürfen nur von ausgebildeten und erfahrenen Personen, die den Umgang mit Werkzeugen beherrschen, benutzt werden.
Kreissägeblätter mit gerissenen Körpern müssen ausgemustert werden (Instand setzung ist nicht zulässig).
Die auf dem Werkzeug angegebene Höchst drehzahl darf nicht überschritten werden. Soweit angegeben, muss der Drehzahlbereich eingehalten werden.

WARNUNG!

Tragen Sie Schutzhandschuhe!

Tragen Sie einen Atemschutz!

Tragen Sie eine Schutzbrille!

Tragen Sie einen Gehörschutz!

Sie wie im Kapitel „Garantie“ beschrieben.

Zubehör

Um dieses Produkt sicher und ordnungs gemäß zu betreiben, ist Zubehör, z. B. Werkzeuge und Sägeblätter, erforderlich.

□ Zubehör und Sägeblätter erhalten Sie bei Ihrem Vertragshändler. Beachten Sie beim Kauf immer die technischen Anforderungen an dieses Produkt (siehe „Technische Daten”).

□ Wenn Sie sich nicht sicher sind, fragen Sie einen qualifizierten Fachmann und lassen Sie sich von Ihrem Händler des Vertrauens beraten.

Vorbereitung

● Funktion der unteren Schutzhaube überprüfen

WARNUNG! Verletzungsrisiko!

Ziehen Sie immer den Netzstecker 9 aus der Steckdose, bevor Sie Arbeiten am Produkt durchführen.

HINWEIS

● Vor der ersten Verwendung

- Produkt auspacken

1. Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliche Verpackungsmaterialien und Schutzfolien.
2. Prüfen Sie, ob alle Teile vorhanden sind und ob der beschriebene Lieferumfang vollständig ist (siehe „Lieferumfang“).
3. Überprüfen Sie, ob sich das Produkt und sämtliche Teile in gutem Zustand befinden. Sollten Sie eine Beschädigung oder einen Defekt feststellen, verwenden Sie das Produkt nicht, sondern verfahren

Die untere Schutz hat 14.edarf nicht blockiert sein und muss in die ursprüng liche Position zurückschwenken können.
Wenn die untere Schutzhaube ^14 nicht ordnungsgemäß funktioniert: Betreiben Sie das Produkt nicht und kontaktieren Sie das Servicezentrum für Überprüfung und Reparatur.

1. Vor Inbetriebnahme des Produkts: Über prüfen Sie die Bewegungsfreiheit der unteren Schutz haube ^14 .

2. Untere Schutzhaube 14 öffnen: Ziehen Sie den Hebel 19 nach oben.

- Sägeblatt einsetzen/wechseln

⚠ VORSICHT! Verletzungsrisiko!

Sägeblätter können scharf sein und sich während der Verwendung erwärmen. Tragen Sie immer Schutz handschuhe beim Umgang mit Sägeblättern 15.

(Abb. C)

□ Platzieren Sie das Produkt am Rand eines Tisches, damit das Sägeblatt 15 frei zugänglich ist.

Sägeblatt entfernen

1. Kontern Sie den äußeren Flansch 16 mit dem Schraubenschlüssel 22.
2. Lösen Sie die Klemmschraube 17 mit dem Sechskantschlüssel 10 und drehen Sie ihn in Rotationsrichtung b.
3. Entfernen Sie die Klemm schraube 17 und den äußeren Flansch 16 von der Spindel 16a.
4. Prüfen Sie, ob das Sägeblatt 15 mit der Spindel 16a frei beweglich ist.
5. Schwenken Sie die untere Schutzhaube 14, bis sie vollständig in die obere Schutzhaube 19 zurückgezogen ist.
6. Sägeblatts 15 freilegen: Halten Sie die untere Schutzhaube 14 mit dem Hebel 18.
7. Entfernen Sie das Sägeblatt 15 vom inneren Flansch 16b.
8. Bringen Sie die untere Schutzhaube 14 in ihre ursprüngliche Position.

Sägeblatt einsetzen

⚠ VORSICHT! Verletzungsrisiko!

auf dem Sägeblatt 15 muss mit ↑ auf der oberen Schutzhaube 19 ausge richtet sein.

HINWEIS

Es ist nicht erforderlich, die Klemm schraube 17 handfest anzuziehen. Die Rotationsbewegung des Sägeblatts 15 zieht das Sägeblatt während des Betriebs fest.
Bewahren Sie den Sechskant-schlüssel 10 immer in der Sechskant schlüssel-Aufbewahrung 11 auf, wenn er nicht in Gebrauch ist.
Beim Aufsetzen des äußeren Flansches 16 auf das Sägeblatt 15: Die gewölbte Seite des Flansches muss mit dem Sägeblatt in Kontakt kommen.

1. Schwenken Sie die untere Schutzhaube 14, bis sie vollständig in die obere Schutzhaube 19 zurückgezogen ist.

2. Halten Sie die untere Schutzhaube 14 in Position. Setzen Sie das Sägeblatt 15 auf den inneren Flansch 16b.

3. Überprüfen Sie, ob das Bohrloch des Sägeblatts 15 auf der Spindel 160 sitzt, sodass das Zentrum ausgerichtet ist.

4. Bringen Sie die untere Schutzhaube 14 in ihre ursprüngliche Position.

5. Setzen Sie den äußeren Flansch 16 auf das Säge blatt 15, sodass es das Bohrloch abdeckt.

6. Schrauben Sie das Gewinde der Klemmschraube 17 mit mehreren Umdrehungen von Hand in die Spindel 16a.

7. Drehen des äußeren Flansches 16 verhindern: Verwenden Sie den Schraubenschlüssel 22.

8. Klemmschraube 17 an ziehen: Drehen Sie den Sechs kant schlüsse 10 in Rotations richtung a, bis die Klemmschraube sicher befestigt ist.

● Mit Staubabsaugung verbinden

(Abb. D)

HINWEIS

Der Adap24 kann für die meisten gängigen Staub absaugsysteme oder -geräte (z. B. Staubsaugerschlauch) verwendet werden.

Adapter installieren

1. Drehen Sie den Adapter 24 durch Drehbewegung aus dem Staubanschluss 20.
2. Verbinden Sie den Adapter 24 mit demStaubabsaugsystem.

Adapter entfernen

1. Drehen Sie den Adapter 24 mehrmals im Uhrzeigersinn und entgegen dem Uhrzeigersinn.
2. Ziehen Sie den Adapter 24 vom Staub anschluss20 weg.

- Parallelanschlag montieren

(Abb. E)

HINWEIS

Die Schnittbreite wird auf der Skala des Parallelanschlags 23 angezeigt.

HINWEIS

Messung der Schnittbreite, wenn das Produkt auf einen Schnittwinkel von 0° oder 45° eingestellt ist: Die Schnitt führung 8 zeigt den Referenzpunkt an.
Die Abstandsskala am Parallelanschlag 23 zeigt einen geeigneten Wert an.

1. Stellen Sie einen Schnittwinkel von 0° ein (siehe „Schnittwinkel einstellen“).
2. Lockern Sie die Flügelschraube 6.
3. Führen Sie den Parallelanschlag 23 in die Halterung auf der Grundplatte 7 ein.
4. Stellen Sie den Abstand des Parallelanschlags 23 auf die gewünschte Schnittbreite ein.
5. Parallelanschlag 23 fixieren: Ziehen Sie die Flügelschraube 6 fest.
6. Wenn Sie einen Schnittwinkel von 45° einstellen, entspricht die tatsächlich erzielte Schnittbreite dem Ablesewert der Abstandsskala am Parallelanschlag 23 plus 13 mm (Abstand zwischen den Markierungen für 45° und 0° auf der Schnittführung 8).

● Schnittwinkel einstellen

(Abb. F)

1. Lockern Sie die Flügelschraube für Schnittwinkelvorwahl 5 der Schnittwinkelskala 4.
2. Halten Sie die Grundplatte 7 mit einer Hand.

3. Gewünschten Schnittwinkel einstellen: Bewegen Sie den Hauptgriff 21 mit der anderen Hand. Überprüfen Sie den Winkel auf der Schnittwinkelskala 4.

4. Ziehen Sie die Flügelschraube für Schnittwinkelvorwahl 5 fest.

● Schnittiefe einstellen

(Abb. G)

1. Schnittiefenskala 13 entriegeln: Drehen Sie die Flügelschraube 12 entgegen dem Uhrzeigersinn.
2. Halten Sie die Grundplatte 7 mit einer Hand fest.
3. Gewünschte Schnitttiefe einstellen: Bewegen Sie den Hauptgriff 21 mit der anderen Hand. Überprüfen Sie die Schnitttiefe an der Schnittiefenskala 13.
4. Schnitttiefenskala 13 entriegeln: Drehen Sie die Flügelschraube 12 im Uhrzeigersinn.

Ein-/Ausschalten

(Abb. H)

Einschalten

1. Schließen Sie den Netzstecker 9 an eine geeignete Steckdose an.
2. Drücken und halten Sie die Schaltersperre 1 von einer der beiden Seiten.
3. Halten Sie den Ein-/Ausschalter 2 gedrückt. Das Produkt nimmt den Betrieb auf.
4. Lassen Sie die Schalter verriegelung 1 los.

Ausschalten

1. Lassen Sie den Ein-/Ausschalter 2 los.
2. Ziehen Sie den Netzstecker 9 aus der Steckdose.

Arbeitshinweise

HINWEIS

Halten Sie das Produkt immer mit beiden Händen fest: Halten Sie den Hauptgriff 21 mit einer Hand und den Zusatzgriff 3 mit der anderen Hand.
Sägeblatt 15 auf volle Drehzahl bringen: Lassen Sie das Produkt anlaufen, bevor Sie das Werkstück bearbeiten.
Sägen Sie mit einem geeigneten und mäßigen Druck nach vorne.
Ein seitliches Bewegen des Produkts während des Sägens kann zu einem Ver klemmen des Sägeblatts 15 und zu einer Über hitzung der Schneidezähne sowie des Säge blattkörpers führen. Dies kann einen Rückschlag zur Folge haben.

● Reinigung und Pflege

⚠️ WARNING!

Schalten Sie das Produkt immer aus, ziehen Sie den Netzstecker 9 aus der Steckdose und lassen Sie das Produkt abkühlen, bevor Sie Inspektions-, Wartungs- und Reinigungsarbeiten durchführen!

Reinigung

HINWEIS

Verwenden Sie keine chemischen, alkalischen, schmirgelnde oder andere aggressive Reinigungs- oder Desinfektionsmittel, um das Produkt zu reinigen, da diese die Oberflächen beschädigen können.

HINWEIS

Achten Sie darauf, dass keine Flüssigkeiten in das Innere des Produkts gelangen.

• Regelmäßige ordentliche Reinigung hilft einen sicheren Gebrauch sicherzustellen und verlängert die Lebensdauer des Produkts.
  □ Halten Sie das Produkt stets sauber, trocken und frei von Öl oder Schmierfetten. Entfernen Sie Staub nach jedem Gebrauch und vor der Lagerung.
  □ Reinigen Sie das Produkt mit einem trockenen Tuch. Verwenden Sie für schwer zugängliche Stellen eine weiche Bürste.

Wartung

Das Produkt ist wartungsfrei.
☐ Überprüfen Sie das Produkt und Zubehör teile (z. B. Sägeblätter) vor und nach jeder Benutzung auf Verschleiß und Beschädigungen. Tauschen Sie diese gegebenenfalls wie in dieser Bedienungs anleitung beschrieben gegen neue aus.

Beachten Sie dabei die technischen Anforderungen (siehe „Technische Daten“).

☐ Überprüfen Sie Abdeckungen und Schutz einrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenen falls aus.
□ Wechseln Sie ein stumpfes, verbogenes oder anderweitig beschädigtes Sägeblatt aus.

Ersatzteile/Zubehör

■ Kunden können kompatible Ersatzteile und Zubehör über www.optimex-shop.com beziehen.
■ Bestellungen können nur online aufgegeben und bearbeitet werden.

□ Halten Sie die Bestellnummer für Ihre Bestellung bereit.
□ Wenden Sie sich für weitere Informationen an die Lidl-Service-Hotline (siehe „Service“).

Teil Bestellnummer
10 Sechskant-schlüssel 999457	90103
15 Sägeblatt 999457	90101
23 Parallelanschlag	99945790102
24 Adapter 9994579	0104

Reparatur

- Wenn die Anschlussleitung 9 dieses Produkts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

☐ Im Inneren dieses Produkts befinden sich keine Teile, die vom Benutzer repariert werden können. Wenden Sie sich an eine qualifizierte Fachkraft, um das Produkt überprüfen und instand setzen zu lassen.

Lagerung

□ Vor der Lagerung: Reinigen Sie das Produkt (siehe „Reinigung“).
□ Lagern Sie das Produkt und dessen Zubehör an einem dunklen, trockenen, frostfreiem und gut belüftetem Ort.
□ Lagern Sie das Produkt stets an einem für Kinder unzugänglichen Ort.
□ Lagern Sie das Produkt in der Originalverpackung.

Transport

□ Transportieren Sie das Produkt in der Originalverpackung.

☐ Schützen Sie das Produkt gegen Schläge und starke Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten.
☐ Sichern Sie das Produkt gegen Verrutschen und Kippen.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die

Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung:

1–7: Kunststoffe/ 20–22: Papier und Pappe/80–98: Verbundstoffe.

Produkt:

ÉLÉMENTS D'EMBALLAGE+ NOTICE

Verpackungsmaterialien sind recyclebar und unterliegen einer erweiterten Herstellerverantwortung.

Entsorgen Sie diese getrennt, den abgebildeten Info-tri (Sortierinformation) folgend, für eine bessere Abfallbehandlung.

Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Gerät entsorgen

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Gerät am Ende der Nutzungszeit nicht über den Haushaltsmüll entsorgt werden darf. Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet. LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei. Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben.

Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind.

Bitte löschen Sie vor der Rückgabe alle personenbezogenen Daten.

Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien hergestellt und vor der Auslieferung sorgfältig geprüft. Im Falle von Material- oder Herstellungsfehlern haben Sie gegenüber dem Verkäufer des Produkts gesetzliche Rechte. Ihre gesetzlichen Rechte werden in keiner Weise durch unsere unten aufgeführte Garantie eingeschränkt.

Die Garantie für dieses Produkt beträgt 3 Jahre ab Kaufdatum. Die Garantiezeit beginnt mit dem Kaufdatum. Bewahren Sie den Originalkaufbeleg an einem sicheren Ort auf, da dieses Dokument als Nachweis des Kaufs erforderlich ist.

Alle Schäden oder Mängel, die bereits zum Zeitpunkt des Kaufs vorhanden sind, müssen unverzüglich nach dem Auspacken des Produkts gemeldet werden.

Sollte das Produkt innerhalb von 3 Jahren ab Kaufdatum einen Material- oder Herstellungsfehler aufweisen, werden wir es – nach unserer Wahl – kostenlos für Sie reparieren oder ersetzen. Die Garantiezeit verlängert sich durch einen stattgegebenen Gewährleistungsanspruch nicht. Dies gilt auch für ersetzte und reparierte Teile.

Diese Garantie erlischt, wenn das Produkt beschädigt oder unsachgemäß verwendet oder gewartet wurde.

Die Garantie deckt Material- und Herstellungsfehler ab. Diese Garantie erstreckt sich weder auf Produkteile, die normalem Verschleiß unterliegen, und somit als Verschleißteile gelten (z. B. Batterien, Schläuche, Farbpatronen), noch auf Schäden an zerbrechlichen Teilen, z. B. Schalter oder Teile aus Glas.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 487372_2501) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per EMail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift übersenden.

PDF ONLINE parkside-diy.com

Auf parkside-diy.com können Sie diese und viele weitere Handbücher einsehen und herunterladen. Mit diesem QR-Code gelangen Sie direkt auf parkside-diy.com. Wählen Sie Ihr Land aus, und suchen Sie über die Suchmaske nach den Bedienungsanleitungen. Mittels Eingabe der Artikelnummer (IAN) 487372_2501 gelangen Sie zur Bedienungsanleitung für Ihren Artikel.

Service

DE

Service Deutschland

Tel.: [phone]

E-Mail:[e-mail]

AT

Service Österreich

Tel.:[phone]

E-Mail:[e-mail]

CH

Service Schweiz

Tel.:[phone]

E-Mail:[e-mail]

EU-Konformitätserklärung

EU-KONFORMITÄTSERKLÄRUNG (Nr. 487372\_2501)

IAN:

487372_2501

Produkt-Identifikation:

"PARKSIDE" Handkreissäge

Modellnummer:

HG11714

Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsvorschriften der Union:

Richtlinie 2006/42/EG

Richtlinie 2014/30/EU

Richtlinie 2011/65/EU mit allen dazugehörigen Änderungen

Angabe der einschlägigen harmonisierten Normen oder der anderen technischen Spezifikationen, für die die Konformität erklärt wird:

Nr. / Teile

Richtlinie 2006/42/EG

EN 62841-1:2015/A11:2022

EN 62841-2-5:2014

Richtlinie 2014/30/EU

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021

Der Gegenstand der oben beschriebenen Erklärung steht im Einklang mit der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten:

Nr. / Teile

Richtlinie 2011/65/EU

EN IEC 63000:2018

Person, die die technische Dokumentation aufbewahrt: OWIM GmbH & Co.KG

Unterzeichnet für und im Namen von:

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Deutschland

Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt.

Original-Konformitätserklärung

Neckarsulm

Ort

21.02.2025

Datum

Prokurist

Prokurist

DE

CE

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Germany

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Allemagne

E-Mail: [e-mail]

BE Service België

Tel.:[phone]

Tel.:[phone](Luxemburg)

E-Mail: [e-mail]

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Duitsland

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Niemcy

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Německo

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Nemecko

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Alemania

IAN:	487372_2501
Produktidentifikation:	"PARKSIDE" Händrundsav
Modelnummer:	HG11714

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med den relevante EU-harmoniseringslovgivning:

Nr. / dele

Direktiv 2011/65/EU

EN IEC 63000:2018

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Tyskland

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Germania

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Németország
