GEBRUIKSAANWIJZING 90106 NEO tools

Dit product is alleen geschikt voor incidenteel gebruik of voor gebruik in goed geïsoleerde ruimtes.

GEDETAILLEERDE VEILIGHEIDSVOORSCHRIFTEN AANDACHT! Lees aandachtig - De infraroodverwarming is ontworpen voor veilig gebruik. Desalniettemin kunnen installatie, onderhoud en bediening van de kachel gevaarlijk zijn. Door de volgende procedures in acht te nemen, wordt het risico op brand, elektrische schokken en lichamelijk letsel beperkt en wordt de installatietijd tot een minimum beperkt. a) Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en ze begrijpen. de gevaren. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd. b) Plaats nooit uw handen onder de verwarmingselementen! WAARSCHUWING!74

1. Dek de kachel niet af om oververhitting te voorkomen.

2. Houd kinderen jonger dan 3 jaar uit de buurt, tenzij ze continu onder toezicht staan.

3. Kinderen van 3 jaar en jonger dan 8 jaar mogen het apparaat alleen aan / uitzetten op voorwaarde dat het is geplaatst of geïnstalleerd in de beoogde normale gebruikspositie en ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat op een veilige manier en begrijp de gevaren. Kinderen van 3 jaar en jonger dan 8 jaar mogen de stekker niet in het stopcontact steken, het apparaat regelen en schoonmaken, of gebruikersonderhoud uitvoeren. 4. Let op - sommige onderdelen van dit product kunnen erg heet worden en brandwonden veroorzaken. Er moet bijzondere aandacht worden besteed aan de aanwezigheid van kinderen en kwetsbare mensen. Bij het gebruik van elektrische apparaten moeten altijd de basisvoorzorgsmaatregelen worden gevolgd, waaronder onderstaande: 1. Gebruik deze kachel alleen zoals beschreven in deze handleiding. Elk ander gebruik dat niet door de fabrikant wordt aanbevolen, kan brand, elektrische schokken of persoonlijk letsel veroorzaken.

2. Lees alle instructies voordat u deze kachel gebruikt.

3. Haal het apparaat uit de verpakking en controleer voor gebruik of het in goede staat is.

4. Laat kinderen niet spelen met onderdelen van de verpakking (zoals plastic zakken)

5. Controleer de huishoudelijke spanning om er zeker van te zijn dat deze overeenkomt met de nominale specificaties van de verwarming.

6. Controleer het netsnoer en de stekker voor gebruik zorgvuldig om er zeker van te zijn dat ze niet beschadigd zijn

7. Laat het snoer niet onder vloerbedekking lopen. Bedek het snoer niet met vloerkleden, lopers of soortgelijke bedekkingen. Leg het snoer niet onder meubels of apparaten. Leg het snoer uit de buurt van een verkeersgebied en waar niemand over kan struikelen. 8. Het apparaat mag niet buiten worden gebruikt bij neerslag of in een zeer natte of vochtige omgeving. Het voorbehoud geldt niet voor badkamers. 9. Houd er rekening mee dat de kachel erg heet kan worden en daarom op een veilige afstand (1 m) van brandbare voorwerpen zoals meubels, gordijnen en dergelijke moet worden geplaatst.

10. Dek de kachel niet af.

11. Steek geen vingers of vreemde voorwerpen in de grill terwijl deze in werking is.

12. Steek geen vreemde voorwerpen in de ventilatie- of uitlaatopeningen en laat geen vreemde voorwerpen binnendringen, aangezien dit een elektrische schok, brand of schade aan de kachel kan veroorzaken.

13. De kachel mag niet direct onder een stopcontact worden geplaatst.

14. Sluit de luchtverhitter niet aan met een aan / uit-timer of andere apparatuur die het apparaat automatisch kan inschakelen. 15. De kachel mag niet worden geplaatst in ruimtes waar ontvlambare vloeistoffen of gassen worden gebruikt of opgeslagen.

16. Als een verlengsnoer wordt gebruikt, moet dit zo kort mogelijk zijn en altijd volledig worden verlengd.

17. Gebruik deze heater niet in de directe omgeving van een bad, douche of zwembad.

18. Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant, zijn serviceagent of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen .

19. U mag geen andere apparaten op hetzelfde stopcontact aansluiten als de luchtverhitter.

20. Zorg ervoor dat de kachel altijd onder toezicht staat en houd kinderen en dieren er uit de buurt;

21. Haal de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt. Laat de kachel tijdens gebruik niet geruime tijd staan. Trek de stekker er recht uit, verwijder de stekker nooit door aan het snoer te trekken.

22. Houd de kachel ver van gordijn of plaatsen waar de luchtinlaat gemakkelijk kan worden geblokkeerd.

23. Laat het verwarmingselement altijd minimaal 10 minuten afkoelen voordat u de verwarmingsbuis of het aangrenzende onderdeel aanraakt 24. Om mogelijke elektrische schokken of lekstroom te voorkomen, mag u het apparaat nooit met natte handen gebruiken of het apparaat bedienen als er water op het netsnoer staat. 25. Gooi elektrische apparaten niet weg bij het ongesorteerde huisvuil, maar gebruik gescheiden inzamelingsfaciliteiten. Neem contact op met uw lokale overheid voor informatie over de beschikbare inzamelingssystemen. Als elektrische apparaten op stortplaatsen of stortplaatsen worden afgevoerd, kunnen gevaarlijke stoffen in het grondwater lekken en in de voedselketen terechtkomen, wat schadelijk is voor uw gezondheid en welzijn. 26. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

27. Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.

28. Het apparaat voor plafondmontage moet op een minimale afstand van 25 cm van het plafond worden gemonteerd. Het apparaat mag niet volledig aan het plafond hechten. Dit kan oververhitting en verbranding van het apparaat veroorzaken. 29. Als de kachel is gevallen of op enigerlei wijze is beschadigd. Retourneer het naar een erkend servicecentrum voor onderzoek, elektrische of mechanische afstelling of reparatie. TECHNISCHE SPECIFICATIES Model 90-105 90-106 90-107 Nominaal vermogen 450W 600W 720W Nominale spanning 230V ~ 50Hz PAKLIJST

• Accessoires voor wandmontage: o 4x kunststof rail o 4x metalen schroef

• Accessoires voor plafondmontage: o 4x kunststof rail o 4x metalen schroef o 4x O-ringen o 1x H-type metalen beugel EXTRA ELEMENTEN OM DE MONTAGE TE VERGEMAKKELIJKEN - NIET INBEGREPEN IN DE SET: - 90-108 Plafondbeugel - past op panelen 90-105 / 90-106 - 90-108-1 Plafondbeugel - past op panelen 90-107 - 90-109 Poten 2 stuks - past op panelen 90-105 / 90-106 / 90-10775 MONTAGE-INSTRUCTIES Pak uw pakket uit en zoek de kachel samen met het pakket met accessoires voor wandmontage. 1. Markeer de posities van de vier te boren gaten op de muur en boor de gaten met de boor (afbeelding 1). Zorg ervoor dat de afstand tussen de gaten hetzelfde is als de ronde gaten op de beugels aan de achterkant van de kachel.

2. Plaats de plastic rails die in de gaten passen (afbeelding 2).

3. Steek de metalen schroeven in de plastic rails (afbeelding 3).

4. Til de kachel op en richt de vier ronde gaten op de beugels aan de achterkant van de kachel op de 4 schroeven aan de muur (afbeelding 4), en schuif de schroef van positie A naar positie B door de kachel iets te bewegen (afbeelding 5). 5. Zorg ervoor dat de afstand tussen de onderkant van de kachel en de vloer niet minder is dan 20 cm wanneer de kachel is geïnstalleerd

Het verwarmingspaneel moet minimaal 20 cm verwijderd zijn van alle objecten, muren enzovoort. De minimale afstand tot het plafond is 4 cm, omdat hierdoor een luchtstroom mogelijk is die voorkomt dat het verwarmingspaneel oververhit raakt. De minimale afstand van de onderkant van het verwarmingspaneel tot de vloer moet 185 cm zijn. Kies een stevig, vlak plafond van hittebestendig materiaal om het verwarmingspaneel op te hangen. 1. Gebruik de H-beugel om de gaten in het plafond te markeren. Plaats de H-beugel zo dat bij de montage van het verwarmingspaneel de bovenstaande minimale afstanden gegarandeerd zijn. Zorg ervoor dat het ophangframe met de juiste kant naar boven wordt gemonteerd. (zie afbeelding) Controleer en zorg ervoor dat er geen kabels in het plafond zitten voordat u op de gemarkeerde punten gaat boren.

2. Boor gaten met een boorkop

3. Duw de pluggen in de gaten

4. Zet de schroeven met de O-ringen in de pluggen vast door de gaten in de H-beugel

5. Monteer het paneel op de beugel en zorg ervoor dat het paneel vastzit zoals getoond in afbeelding 5.76

GEBRUIKSAANWIJZING Gebruik en werking:

1. Controleer de kachel om er zeker van te zijn dat deze niet beschadigd is.

2. Steek de stekker in het stopcontact.

3. Druk nu op de knop: de kachel gaat werken. Op het display wordt de kamertemperatuur weergegeven.

4. Druk na gebruik eerst op de knop in orded om het apparaat uit te schakelen. Haal ten slotte de stekker uit het stopcontact. Thermostaat:

1. Door op de + of - toets van de afstandsbediening te drukken, knippert de temperatuurinstelling vijf keer.

2. U kunt de temperatuurinstelling aanpassen door op de + of - toets te drukken terwijl deze knippert. Met elke druk op een toets wordt de temperatuur met één graad verhoogd (+) of verlaagd (-).

3. Het apparaat behoudt de temperatuurinstelling door zichzelf automatisch in en uit te schakelen.

Timer: Een korte druk op de M-toets op het verwarmingspaneel in de rechterbovenhoek activeert de Timer-instelling. U kunt de tijd instellen waarna het toestel moet uitschakelen door op + of - te drukken. Elke druk op de toets verandert het aantal uren. Zodra de Timer is ingesteld, wacht tot 5 keer knipperen van het display, de instellingen die u hebt gemaakt zullen worden onthouden. Op het display verschijnt afwisselend de kamertemperatuur en het ingestelde aantal uren. Het toestel schakelt uit na het ingestelde aantal uren. Het display gaat uit als er binnen 10 seconden niets aan de instellingen wordt veranderd. U kunt het opnieuw activeren door één keer op een knop te drukken. Wi-Fi en app-bediening: De kachel is ook te bedienen met een app op je smartphone. Hiervoor moet de kachel zijn verbonden met een wifi-modem.

1. Download de controle-app (‘tuyasmart’ of ‘smart life’) uit de App Store of Android Market.

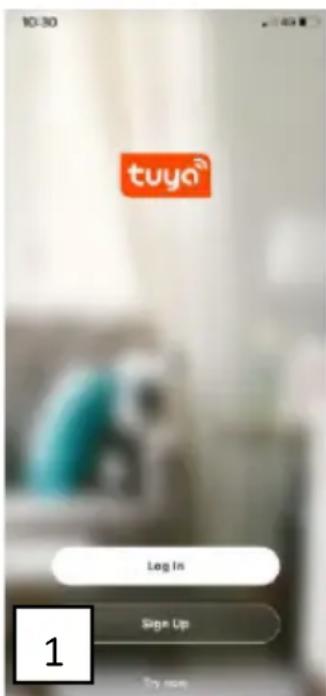

2. Open de app en selecteer Aanmelden (afbeelding 1)

3. Voer uw gsm-nummer in, de landcode is al voor u ingevuld (afbeelding 2)

4. U ontvangt een sms met een verificatiecode. Voer binnen 60 seconden deze verificatiecode en het door u gekozen wachtwoord in en selecteer bevestigen om de registratie te bevestigen.

5. Om de app te kunnen gebruiken, moet uw heater aan de app zijn toegevoegd. Selecteer Add Device (afbeelding 3)

6. Voer het juiste wifi-wachtwoord in (afbeelding 4)

7. Kies de "Small Home Appliance", kies dan "heater" (afbeelding 5)

8. Op de kachel zal het WiFi-indicatielampje (in de rechter benedenhoek van het scherm) snel knipperen

9. Als het indicatielampje op de kachel snel knippert, selecteer dan in de app: "bevestig dat de indicator snel knippert" (afbeelding 6)

10. Er wordt nu een verbinding gemaakt tussen de App en de kachel (afbeelding 7)

11. Selecteer ‘Gereed’ zodra de verbinding tot stand is gebracht

12. Het scherm voor het bedienen van de kachel verschijnt nu

13. Selecteer ... rechtsboven in het regelscherm en selecteer vervolgens Apparaatnaam wijzigen om uw kachel een logische naam te geven zodat het voor u duidelijk is welke kachel het is.

14. Je kachel is nu te bedienen via de app, je kunt de temperatuur en een weektimer instellen in de app (afbeelding 8).

15. Nadat de verbinding is gemaakt, stopt het WiFi-indicatielampje op de verwarming met knipperen en blijft het branden.

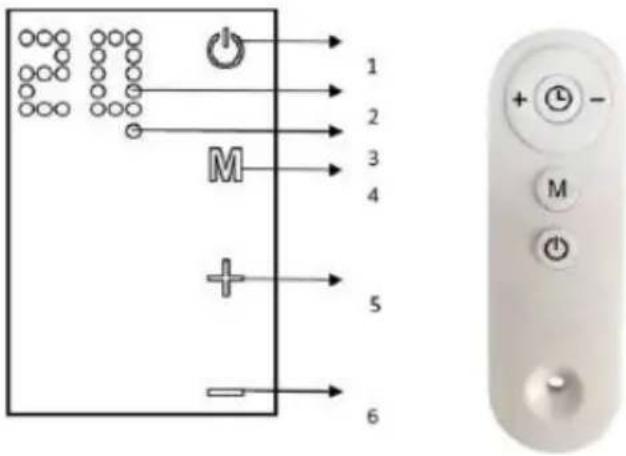

1. Aan / uit-schakelaar

5. Temperatuur / timer OMHOOG-toets

6. Temperatuurtimer OMLAAG-toets

Afstandsbediening knoppen: +: Omhoog-toets -: Omlaag-toets M: Temperatuurinstelknop : Timer-instelknop : Aanknop

Schakel de kachel uit en laat hem afkoelen voordat u hem gaat schoonmaken. Ontkoppel de stroomtoevoer naar het apparaat. De buitenkant kan worden schoongemaakt door deze af te vegen met een zachte vochtige doek en vervolgens te drogen. Gebruik geen schurende schoonmaakpoeders of meubelpoetsmiddel, aangezien dit de afwerking van het oppervlak kan beschadigen. Om de kachel van de muur te verwijderen, voor reiniging of herinrichting, hoeft u alleen maar de schroefdop te openen en de bouten los te draaien om van de muur te verwijderen. Voor opslag op korte termijn, sluit u de kachel af en laat u deze weg; voor langdurige opslag kunt u deze van de muur demonteren of met wat materiaal afdekken. PROBLEEMOPLOSSEN Volg deze instructies als uw kachel niet werkt:

• Zorg ervoor dat uw stroomonderbreker of zekering correct werkt.

• Zorg ervoor dat de kachel is aangesloten en dat het stopcontact goed werkt.

• Als de AAN / UIT-schakelaar niet verlicht is in de AAN-stand, stuur deze dan direct naar het servicecentrum voor reparatie. OPMERKING: ALS U EEN PROBLEEM MET UW KACHEL ERVART, ZIE DE GARANTIE-INFORMATIE VOOR INSTRUCTIES. PROBEER DE KACHEL NIET ZELF TE OPENEN OF TE REPAREREN. ALS U DIT DOET, KAN DE GARANTIE ONGELDIG MAKEN EN KAN SCHADE OF PERSOONLIJK LETSEL VEROORZAKEN. ALS HET PROBLEEM NOG STEEDS AANHOUDT, NEEM DAN CONTACT OP MET DE DISTRIBUTEUR. RECYCLING Elektrische apparatuur mag niet als huishoudelijk afval worden weggegooid, maar moet in plaats daarvan worden gebruikt bij geschikte faciliteiten. Informatie over het gebruik kan worden verstrekt door de productverkoper of de lokale autoriteiten. Afgedankte elektrische en elektronische apparatuur bevat stoffen die niet neutraal zijn voor de natuurlijke omgeving. Apparatuur die niet wordt gerecycled, vormt een potentieel gevaar voor het milieu en de menselijke gezondheid.

Hierbij verklaart Grupa Topex Sp. z o.o. Sp.k. verklaart dat het type radioapparatuur 90-105 / 90-106 / 90-107 in overeenstemming is met Richtlijn 2014/53 / EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: https://tiny.pl/r5kz9
