MANUALE UTENTE 90106 NEO tools

Questo prodotto è adatto solo per un uso occasionale o per l'utilizzo in aree ben isolate.

1. Comutator pornire / oprire

NORME DI SICUREZZA DETTAGLIATE

ATTENZIONE! Leggere attentamente: il riscaldatore a infrarossi è progettato per un funzionamento sicuro. Tuttavia, l'installazione, la manutenzione e il funzionamento del riscaldatore possono essere pericolosi. L'osservanza delle seguenti procedure ridurrà il rischio di incendi, scosse elettriche, lesioni alle persone e ridurrà al minimo il tempo di installazione . a) Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza se sono stati supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e capiscono i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'utente non devono essere eseguite da bambini senza supervisione. b) Non mettere mai le mani sotto gli elementi riscaldanti! AVVERTIMENTO!

1. Per evitare il surriscaldamento, non coprire il riscaldatore.

2. Tenere lontani i bambini di età inferiore a 3 anni a meno che non siano costantemente sorvegliati.69

3. I bambini di età compresa tra 3 anni e meno di 8 anni devono accendere / spegnere l'apparecchio solo a condizione che sia stato collocato o installato nella normale posizione di funzionamento prevista e che siano stati supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e comprendere i rischi coinvolti. I bambini di età compresa tra 3 anni e meno di 8 anni non devono collegare, regolare e pulire l'apparecchio o eseguire la manutenzione dell'utente. 4. Attenzione: alcune parti di questo prodotto possono diventare molto calde e causare ustioni. Particolare attenzione deve essere prestata dove sono presenti bambini e persone vulnerabili. Quando si utilizza un apparecchio elettrico, è sempre necessario seguire le precauzioni di base, comprese quelle di seguito: 1. Utilizzare questo riscaldatore solo come descritto in questo manuale. Qualsiasi altro uso non consigliato dal produttore può causare incendi, scosse elettriche o lesioni alle persone.

2. Leggere tutte le istruzioni prima di utilizzare questo riscaldatore.

3. Rimuovere l'unità dalla confezione e verificare che sia in buone condizioni prima dell'uso.

4. Non lasciare che i bambini giochino con parti della confezione (come i sacchetti di plastica)

5. Controllare la tensione domestica per assicurarsi che corrisponda alle specifiche nominali del riscaldatore.

6. Controllare attentamente il cavo di alimentazione e la spina prima dell'uso, per assicurarsi che non siano danneggiati 7. Non far passare il cavo sotto la moquette. Non coprire il cavo con tappetini, pattini o rivestimenti simili. Non instradare il cavo sotto mobili o elettrodomestici. Disporre il cavo lontano dalla zona di traffico e dove non possa essere inciampato. 8. L'unità non deve essere utilizzata all'aperto in caso di precipitazioni o in ambienti molto umidi o bagnati. L'avvertenza non si applica ai bagni. 9. Si prega di notare che la stufa può diventare molto calda e deve quindi essere posta a una distanza di sicurezza (1 m) da oggetti infiammabili come mobili, tende e simili.

10. Non coprire il riscaldatore.

11. Non mettere le dita o oggetti estranei nella griglia durante il funzionamento.

12. Non inserire o consentire l'ingresso di oggetti estranei nelle aperture di ventilazione o di scarico, poiché ciò potrebbe causare scosse elettriche, incendi o danni al riscaldatore.

13. Il riscaldatore non deve essere posizionato immediatamente sotto una presa a muro.

14. Non collegare il termoventilatore utilizzando un timer di accensione / spegnimento o altre apparecchiature che possono accendere automaticamente il dispositivo.

15. La stufa non deve essere collocata in locali in cui vengono utilizzati o conservati liquidi o gas infiammabili.

16. Se viene utilizzata una prolunga, deve essere il più corto possibile e sempre completamente esteso.

17. Non utilizzare questo riscaldatore nelle immediate vicinanze di una vasca da bagno, una doccia o una piscina.

18. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di servizio o da persone qualificate allo stesso modo per evitare pericoli.

19. Non collegare altri apparecchi alla stessa presa di corrente del termoventilatore.

20. Assicurarsi che la stufa sia sempre sotto sorveglianza e tenere lontani i bambini e gli animali;

21. Quando non utilizzate l'apparecchio per un lungo periodo, scollegatelo. Non lasciare la stufa per molto tempo quando è in uso. Estrarre la spina direttamente, non rimuovere mai la spina tirando il cavo.

22. Tenere il riscaldatore lontano da tende o luoghi in cui l'ingresso dell'aria può essere facilmente bloccato.

23. Lasciare sempre raffreddare l'elemento riscaldante per almeno 10 minuti prima di toccare il tubo di riscaldamento o la parte adiacente 24. Al fine di prevenire possibili scosse elettriche o dispersione di corrente, non utilizzare mai l'apparecchio con le mani bagnate o azionarlo quando c'è acqua sul cavo di alimentazione. 25. Non smaltire gli apparecchi elettrici come rifiuti urbani indifferenziati, utilizzare impianti di raccolta differenziata. Contattare il governo locale per informazioni sui sistemi di raccolta disponibili. Se gli apparecchi elettrici vengono smaltiti in discariche o discariche, le sostanze pericolose possono fuoriuscire nelle acque sotterranee ed entrare nella catena alimentare, danneggiando la salute e il benessere. 26. Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza a meno che non siano state supervisionate o istruite sull'uso dell'apparecchio da una persona responsabile della loro sicurezza.

27. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

28. L'apparecchio a plafone deve essere montato ad una distanza minima di 25 cm dal soffitto. Il dispositivo non deve aderire completamente al soffitto. Potrebbe causare il surriscaldamento e la combustione del dispositivo. 29. Se il riscaldatore è caduto o è stato danneggiato in qualsiasi modo. Restituirlo a un centro di assistenza autorizzato per esame, regolazione elettrica o meccanica o riparazione. SPECIFICHE TECNICHE Modello 90-105 90-106 90-107 Potenza nominale 450W 600W 720W Tensione nominale 230 V ~ 50 Hz LISTA IMBALLAGGIO

• Manuale di istruzioni

• Accessori per il montaggio a parete: o 4x binari in plastica o 4x viti metalliche

Disimballare la confezione e trovare la stufa insieme al pacchetto di accessori per il montaggio a parete.70 1. Contrassegnare le posizioni dei quattro fori da praticare sulla parete e praticare i fori con la punta del trapano (figura 1). Assicurarsi che la distanza tra i fori sia uguale a quella dei fori rotondi sulle staffe sul retro del riscaldatore.

2. Inserire le guide in plastica che si adattano ai fori (figura 2).

3. Inserire le viti di metallo nelle guide di plastica (figura 3).

4. Sollevare la stufa e puntare i quattro fori rotondi sulle staffe sul retro della stufa alle 4 viti sulla parete (figura 4) e far scorrere la vite dalla posizione A alla posizione B spostando leggermente la stufa (immagine 5). 5. Assicurarsi che la distanza tra la parte inferiore della stufa e il pavimento non sia inferiore a 20 cm quando la stufa è installata

Il pannello riscaldante deve essere ad almeno 20 cm da tutti gli oggetti, pareti e così via. La distanza minima dal soffitto è di 4 cm in quanto ciò consente un flusso d'aria che eviterà il surriscaldamento del pannello riscaldante. La distanza minima dal fondo del pannello riscaldante al pavimento deve essere di 185 cm. Scegli un soffitto robusto e uniforme in materiale resistente al calore per appendere il pannello riscaldante. 1. Utilizzare la staffa ad H per segnare i fori nel soffitto Posizionare la staffa ad H in modo tale che, quando il pannello riscaldante è installato, siano garantite le distanze minime sopra indicate. Assicurati che il telaio per appendere sia installato con il lato corretto verso l'alto. (vedi schema) Controllare e assicurarsi che non ci siano cavi nel soffitto prima di forare nei punti contrassegnati.

2. Praticare dei fori con la punta del trapano

3. Spingere i tappi nei fori

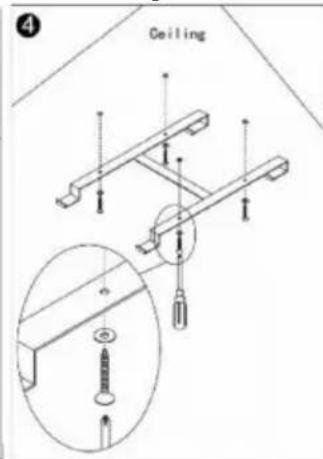

4. Fissare le viti con gli O-ring nei tappi attraverso i fori nella staffa ad H.

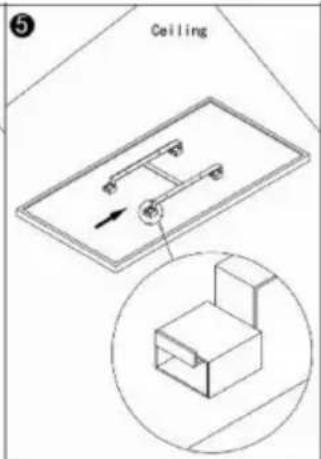

5. Montare il pannello sulla staffa e assicurarsi che sia fissato come mostrato nell'immagine 5.

ISTRUZIONI PER L'USO

Uso e funzionamento:

1. Controllare il riscaldatore per assicurarsi che non sia danneggiato.

2. Inserire la spina nella presa.

3. Premere ora il pulsante: la stufa inizierà a funzionare. Il display mostrerà la temperatura ambiente.

4. Dopo l'uso, premere prima il pulsante per spegnere il dispositivo. Infine rimuovere la spina dalla presa.

1. Premendo il tasto + o - del telecomando, l'impostazione della temperatura lampeggia cinque volte.

2. È possibile regolare l'impostazione della temperatura premendo il tasto + o - mentre lampeggia. Ad ogni pressione del tasto, la temperatura verrà aumentata (+) o diminuita (-) di un grado.71

3. Il dispositivo manterrà la temperatura impostata accendendosi e spegnendosi automaticamente.

Timer: Una breve pressione sul pulsante M situato sul pannello di riscaldamento nell'angolo in alto a destra, attiva l'impostazione Timer. Potete impostare il tempo dopo il quale l'unità dovrebbe spegnersi premendo + o -. Ogni pressione cambierà il numero di ore. Una volta che il timer è impostato, attendere 5 lampeggi del display, le impostazioni che avete fatto saranno ricordate. Il display alternerà tra la temperatura ambiente e il numero di ore impostato. L'unità si spegnerà dopo il numero di ore impostato. Il display si spegne se non viene cambiato nulla nelle impostazioni entro 10 secondi. Si può riattivare premendo una volta qualsiasi pulsante. Wi-Fi e funzionamento dell'app: Il riscaldatore può essere controllato anche con un'app sul tuo smartphone. Per fare ciò, il riscaldatore deve essere collegato a un modem Wi- Fi.

1. Scarica l'app di controllo ("tuyasmart" o "smart life") dall'App Store o dal mercato Android.

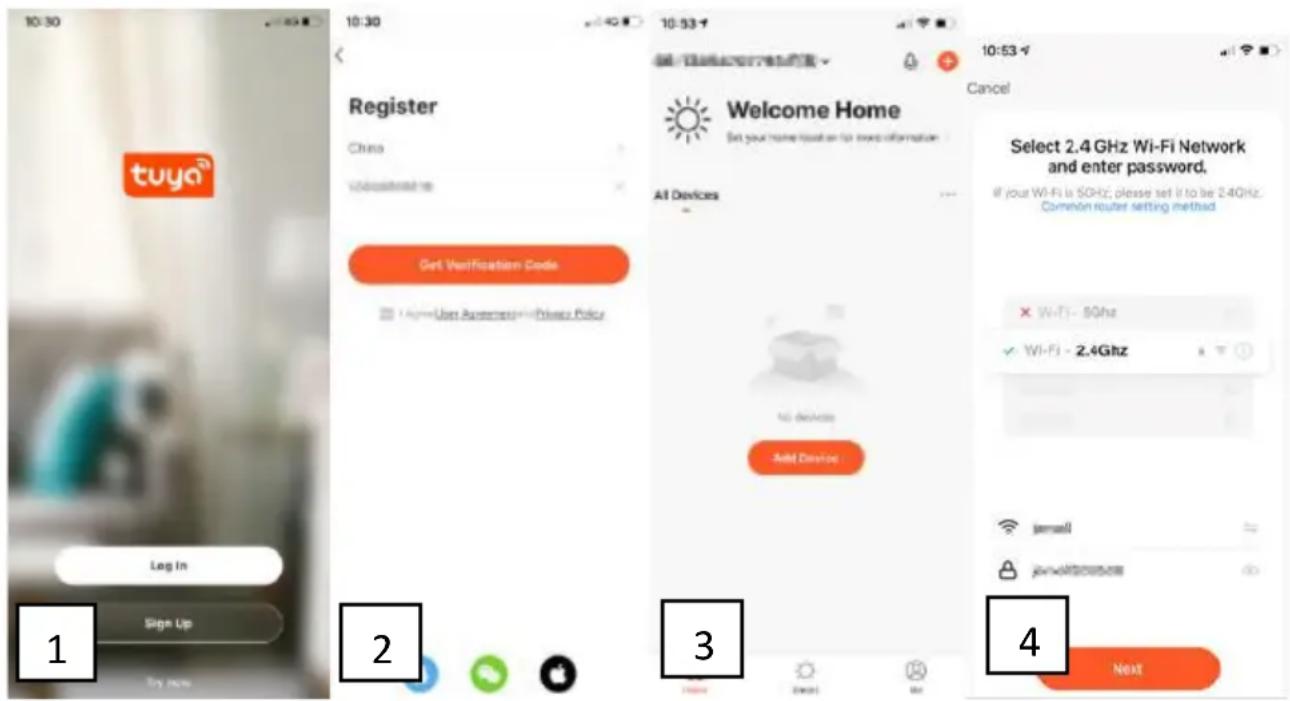

2. Apri l'app e seleziona Registrati (immagine 1)

3. Inserisci il tuo numero di cellulare, il prefisso internazionale è già stato inserito per te (immagine 2)

4. Riceverai un SMS con un codice di verifica. Entro 60 secondi, inserisci questo codice di verifica e la password scelta e seleziona conferma per confermare la registrazione.

5. Per poter utilizzare l'App, la tua stufa deve essere aggiunta all'App. Seleziona Aggiungi dispositivo (immagine 3)

6. Immettere la password Wi-Fi corretta (immagine 4)

7. Scegli il "piccolo elettrodomestico", quindi scegli "riscaldamento" (figura 5)

8. Sul riscaldatore, la spia dell'indicatore WiFi (situata nell'angolo inferiore destro dello schermo) lampeggerà rapidamente 9. Quando la spia luminosa sulla stufa lampeggia rapidamente, selezionare nell'app: "confermare che la spia lampeggia rapidamente" (figura 6)

10. Verrà ora stabilita una connessione tra l'App e il riscaldatore (figura 7)

11. Selezionare "Fine" una volta che la connessione è stata stabilita con successo

12. Verrà ora visualizzata la schermata per il funzionamento del riscaldatore

13. Selezionare ... in alto a destra nella schermata di controllo, quindi selezionare Modifica nome dispositivo per assegnare al riscaldatore un nome logico in modo che sia chiaro quale sia il riscaldatore. 14. Ora il tuo riscaldatore può essere controllato dall'App, puoi impostare la temperatura e un timer settimanale nell'app (figura 8).

15. Dopo il collegamento, la spia dell'indicatore WiFi sul riscaldatore smetterà di lampeggiare e rimarrà accesa.

DESCRIZIONE DEL SISTEMA DI CONTROLLO

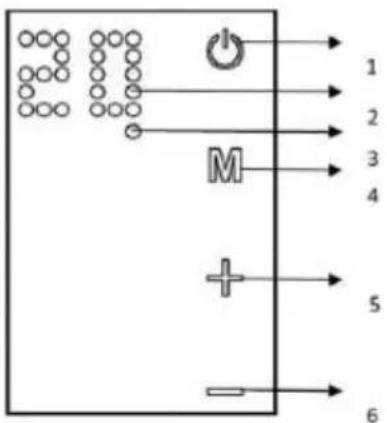

Pannello di controllo:

1. Interruttore di accensione / spegnimento

6. Tasto GIÙ del timer della temperatura

Pulsanti del telecomando: +: Tasto Su -: tasto Giù M: pulsante di impostazione della temperatura : Pulsante di impostazione del timer : Pulsante di accensione

PULIZIA E CONSERVAZIONE

Prima di pulire la stufa, spegnila e lasciala raffreddare. Scollegare l'alimentazione elettrica dall'apparecchio. L'esterno può essere pulito strofinandolo con un panno morbido inumidito e poi asciugato. Non utilizzare polveri detergenti abrasive o lucidanti per mobili, poiché potrebbero danneggiare la finitura superficiale. Per sganciare la stufa dalla parete, per pulirla o ridecorarla, basta aprire il tappo a vite e svitare i bulloni per staccarla dal muro. Per la conservazione a breve termine, è sufficiente scollegare la stufa e lasciarla lontana; per lo stoccaggio a lungo termine, è possibile smontarlo dal muro o coprirlo con del materiale.

RISOLUZIONE DEI PROBLEMI

Se la stufa non funziona, segui queste istruzioni:

• Assicurati che il tuo interruttore automatico o fusibile funzioni correttamente.

• Assicurati che il riscaldatore sia collegato e che la presa elettrica funzioni correttamente.

• Se l'interruttore ON / OFF non è illuminato in posizione ON, inviarlo direttamente al centro di assistenza per la riparazione. NOTA: IN CASO DI PROBLEMI CON IL RISCALDATORE, CONSULTARE LE INFORMAZIONI DI GARANZIA PER LE ISTRUZIONI. SI PREGA DI NON TENTARE DI APRIRE O RIPARARE DA SOLI IL RISCALDATORE. FARLO POTREBBE ANNULLARE LA GARANZIA E POTREBBE CAUSARE DANNI O LESIONI PERSONALI. SE IL PROBLEMA PERSISTE ANCORA, CONTATTARE IL DISTRIBUTORE. RACCOLTA DIFFERENZIATA Le apparecchiature elettriche non devono essere smaltite con i rifiuti domestici e, invece, devono essere utilizzate presso strutture adeguate. Le informazioni sull'utilizzo possono essere fornite dal venditore del prodotto o dalle autorità locali. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostanze che non sono neutre per l'ambiente naturale. Le apparecchiature non riciclate costituiscono un potenziale pericolo per l'ambiente e per la salute umana.

Con la presente, Grupa Topex Sp. z o.o. Sp.k. dichiara che il tipo di apparecchiatura radio 90-105 / 90-106 / 90-107 è conforme alla Direttiva 2014/53 / UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: https://tiny.pl/r5kz9
