NAUDOJIMO INSTRUKCIJA 90106 NEO tools

Šis gaminys tinka naudoti tik retkarčiais arba gerai izoliuotose patalpose.

LV

Anglies plokščių šildytuvas

90-105 / 90-106 / 90-107

PASTABA: PRIEŠ IRANGOS NAUDOJIMĄ PIRMA kartą perskaitykite šj INSTRUKCIJOS VADOVĄ ir LAIKYKITE ATEITIES

NUORODOS. ŽMONÉS, NESKAITYTOS ŠIOS INSTRUKCIJOS, NETURÉTŲ SURINKTI, APŠVIETTI, REGULIUOTI ARBA NAUDOTI VIENETA

IŠSAMI SAUGOS REGLAMENTAI

DÈMESIO!

Perskaitykite atidžiai - infraraudonujų spindulių šildytuvas sukurtas saugiam naudojimui. Nepaisant to, šildytuvo montavimas, priežiūra ir eksploatavimas gali būti pavojingi. Laikydamiesi šių procedūrų, sumažinsite gaisro, elektros smūgio, sužeidimų riziką ir sumažinsite montavimo laiką.

a) Šį prietaisą gali naudoti vaikai nuo 8 metų ir vyrai, turintys ribotas fizines, jutimines ar psichines galimybes arba neturintys patirties ir žinių, jei jiems buvo prižiūrima ar mokoma saugiai naudotis prietaisu ir jie supranta susijusius pavojus. Vaikai negali žaisti su šiuo prietaisu. Vaikai negali valyti ir prižiūrėti juos be priežiūros.

b) Niekada nedėkite rankų po kaitinimo elementais!

JSPÈJIMAS!

1. Kad išvengtumėte perkaitimo, neuždenkite šildytuvo.
2. Jaunesni nei 3 metų vaikai turėtų būti laikomi atokiai, nebent jie būtų nuolat prižiūrimi.

3. 3 metų ir jaunesni nei 8 metų vaikai gali jungti / išjungti prietaisą tik tuo atveju, jei jis buvo pastatytas arba sumontuotas įprastoje darbo vietoje ir jiems buvo prižiūrima ar nurodoma, kaip prietaisą naudoti saugiai, ir suprasti susijusius pavojus. Vaikai nuo 3 metų iki jaunesnių nei 8 metų neturi jungti, reguliuoti ir nevalyti prietaiso ar atlikti techninės priežiūros.

4. Atsargiai - kai kurios šio produkto dalys gali labai jkaisti ir sukelti nudegimus. Ypatingas dėmesys turi būti skiriamas ten, kur yra vaikai ir pažeidžiami žmonės.

Naudojant elektros prietaisą, visada reikia laikytis pagrindinių atsargumo priemonių, įskaitant šias:

1. Šj šildytuvą naudokite tik taip, kaip aprašyta šiame vadove. Bet koks kitas gamintojo nerekomenduojamas naudojimas gali sukelti gaisra, elektros šoką ar sužaloti žmones.

2. Prieš naudodami šj šildytuva, perskaitykite visas instrukcijas.

3. Prieš naudodami išimkite pakuotės vieneto formą ir patikrinkite, ar ji geros būklės.
4. Neleiskite vaikams žaisti su pakuotės dalimis (pavyzdžiui, plastikiniais maišeliais)
5. Patikrinkite buitinę jtampa, kad jsitikintumėte, jog ji atitinka vardinę šildytuvo specifikacija.
6. Prieš naudodami atidžiai patikrinkite maitinimo laidą ir kištuka, kad jsitikintumėte, jog jie nepažeisti
7. Nelaikykite laido po kilimine danga. Neuždenkite laido mětymo kiliméliais, bégeliais ar panašiomis dangomis. Nenukreipkite laido po baldais ar prietaisais. Laida išděstykite toliau nuo eismo zonos ir ten, kur jis nebus užkluptas.
8. Irenginio negalima naudoti lauke krituliu metu arba labai drègnoje ar drègnoje aplinkoje. Ši išlyga netaikoma vonios kambariams.

9. Atkreipkite dèmesi, kad šildytuvas gali labai jkaisti, todėl jį reikia pastatyti saugiu atstumu (1 m) nuo degių daiktų, tokių kaip baldai, užuolaidos ir panašiai.

10. Neuždenkite šildytuvo.

11. Veikdami nedėkite pirštu ar pašalinių daiktu j groteles.

12. Nejdėkite ir neleiskite pašaliniams daiktams patekti į ventiliacijos ar išmetimo angas, nes tai gali sukelti elektros smūgį, gaisrą arba pakenkti šildytuvui.

13. Šildytuvas neturi būti iškart po sieniniu lizdu.

14. Nejunkite ventiliatoriaus šildytuvo naudodami jungimo / išjungimo laikmatį ar kitą įrangą, kuri gali automatiškai jungti prietaisą.

15. Šildytuvo negalima statyti patalpose, kuriose naudojami ar saugomi degūs skysčiai ar dujos.
16. Jei naudojamas prailginimo laidas, jis turi būti kuo trumpesnis ir visada būti visiškai ištemptas.
17. Nenaudokite šio šildytuvo šalia vonios, dušo ar baseino.

18. Jei pažeistas maitinimo laidas, norint išvengti pavojaus, jį turi pakeisti gamintojas, jo techninės priežiūros atstovas arba panašiai kvalifikuoti asmenys.

19. Negalite prijungti kitų prietaisų prie to paties tinklo lizdo kaip ir ventiliatoriaus šildytuvas.

20. Isitikinkite, kad šildytuvas visada yra prižiūrimas, o vaikai ir gyvūnai turi būti atokiau nuo jo;
21. Kai ilgą laiką nenaudojate prietaiso, atjunkite jį nuo maitinimo tinklo. Nepalikite šildytuvo ilgą laiką, kai jį naudojate. Ištraukite kištuką tiesiai j išorę, niekada neatimkite kištuko, traukdami už laido.
22. Šildytuvą laikykite toli nuo užuolaidų ar vietose, kur oro angą galima lengvai užblokuoti.
23. Visada leiskite kaitinimo elementui atvesti mažiausiai 10 minučiu, prieš paliesdami šildymo vamzdelj ar šalia jo esančią dalj
24. Kad išvengtumėte galimo elektros smūgio ar nuotėkio srovės, niekada nenaudokite prietaiso šlapia ranka ir neveikite, kai ant maitinimo laido yra vandens.
25. Neišmeskite elektros prietaisų kaip nerūšiuotų komunalinių atliekų, naudokite atskirus surinkimo įrenginius. Kreipkitės į savo vietos valdžią, jei norite gauti informacijos apie turimas surinkimo sistemas. Jei elektriniai prietaisai išmesti į sąvartynus ar sąvartynus, pavojingos medžiagos gali patekti į gruntinius vandenis ir patekti į maisto grandinę, pakenkdamos jūsų sveikatai ir gerovei.
26. Šis prietaisas nėra skirtas asmenims (įskaitant vaikus), kurių fizinės, jutiminės ar psichinės galimybės yra silpnos arba trūksta patirties ir žinių, nebent už jų saugą atsakingas asmuo jiems prižiūrėjo ar nurodė, kaip naudoti prietaisą.
27. Vaikus reikia prižiūrėti, kad jie nežaistų su prietaisu.
28. Ant lubų tvirtinamas įtaisas turi būti sumontuotas mažiausiai 25 cm atstumu nuo lubų. Prietaisas neturi visiškai laikytis lubų. Tai gali sukelti prietaiso perkaitimą ir deginimą.
29. Jei šildytuvas buvo numestas ar kaip nors sugadintas. Nusiyskite jj i įgaliotą techninės priežiūros įstaigą apžiūrai, elektriniam ar mechaniniam reguliavimui ar remontui.

TECHNINĖS SPECIFIKACIJOS

Modelis	90-105	90-106	90-107
Vardinė galia	450W	600W	720W
Nominali įtampa	230 V ~ 50 Hz

PAKAVIMO SARAŠAS

• Šildytuvas
• Instrukciju vadovas
  • Nuotolinio valdymo pultas
• 2x pédos
• Sienų tvirtinimo priedai:

o 4x plastikinis bégis
o 4x metalinis varžtas

• Lubu tvirtinimo priedai:

o 4x plastikinis bégis
o 4x metalinis varžtas
◦ 4x sandarinimo žiedai
o 1x H tipo metalinis laikiklis

PAPILDOMI ELEMENTAI, PALENGVINANTYS SURINKIMA - [RINKIN] NEJEINA:

• 90-108 Luby laikiklis - tinka plokštems 90-105 / 90-106
• 90-108-1 Lubų laikiklis - tinka plokštėms 90-107
• 90-109 Kojos 2 vnt. - tinka plokštěms 90-105 / 90-106 / 90-107

Sienų montavimo instrukcija

Išpakuokite pakuotę ir suraskite šildytuvą kartu su tvirtinimo prie sienos priedų paketu.

1. Pažymėkite keturių skylių, kurias reikia išgręžti, vietas ant sienos ir gręžkite skyles gręžtuvu (1 pav.). Įsitikinkite, kad atstumas tarp kiekvienos skylės yra toks pat, kaip apvalios skylės ant laikiklių, esančių šildytuvo gale.
2. I skylutes jkiškite plastikinius begius (2 pav.).
3. Jkiškite metalinius varžtus i plastikinius begius (3 pav.).
4. Pakelkite šildytuvą ir nukreipkite keturias apvalias skyles ant kronšteinų, esančių šildytuvo gale, prie 4 varžtu, esančių ant sienos (4 pav.), Ir pastumkite varžta iš A padėties i B padėti, šiek tiek pastumdami šildytuvą (5 pav.).
5. Isitikinkite, kad atstumas tarp šildytuvo dugno ir grindų yra ne mažesnis kaip 20 cm, kai sumontuotas šildytuvas

Šildymo skydelis turi būti bent 20 cm atstumu nuo visų daiktų, sienų ir pan. Mažiausias atstumas nuo lubų yra 4 cm, nes tai leidžia oro srautą, kuris apsaugo šildymo skydą nuo perkaitimo. Mažiausias atstumas nuo šildymo skydo apačios iki grindų turi būti 185 cm. Šildymo skydui pakabinti pasirinkite tvirtas, lygias lubas, pagamintas iš karščiui atsparios medžiagos.

1. H laikikliu pažymėkite lubų skylutes. H laikiklj pastatykite taip, kad, sumontavus šildymo skydą, būtų garantuoti mažiausi atstumai aukščiau. Išitikinkite, kad pakabinamas rėmas sumontuotas teisinga puse į viršų. (žr. schemą) Prieš gręždami pažymėtose vietose patikrinkite ir įsitikinkite, kad lubose nėra kabelių.
2. Gręžkite skylutes gręžtuvu
3. |kiškite kištukus i skylutes
4. Užveržkite varžtus O formos žiedais kištukuose per skylutes H laikiklyje
5. Uždėkite skydą ant laikiklio ir jsitikinkite, kad skydelis pritvirtintas, kaip parodyta 5 paveiksle.

Ceiling

Naudojimas ir darbas:

1. Patikrinkite, ar šildytuvas néra pažeistas.
2. lkiškite kištuką i lizda.
3. Dabar paspauskite mygtuka ⏻ šildytuvas pradės veikti. Ekrane bus rodoma kambario temperatūra.
4. Po naudojimo pirmiausia paspauskite ⏻ mygtuką orded, kad išjungtumėte jrenginį. Galiausiai ištraukite kištuką iš lizdo.

Termostatas:

1. Paspaudus nuotolinio valdymo pulto mygtuką + arba -, temperatūros nustatymas mirksės penkis kartus.
2. Temperatūros nustatymą galite reguliuoti paspausdami + arba - mygtuką, kol jis mirksi. Kiekvieną mygtuką paspaudus, temperatūra bus padidinta (+) arba sumažinta (-) vienu laipsniu.
3. Prietaisas išlaikys temperatūros nustatymą automatiškai įsijungdamas ir išjungdamas.

Laikmatis:

Trumpai paspaudus mygtuką M, esantį šildymo skydelio viršutiniame dešiniajame kampe, jjungiamas laikmačio nustatymas. Laiką, po kurio įrenginys turėtų išsijungti, galite nustatyti paspausdami + arba -. Kiekvienas paspaudimas pakeis valandų skaičių. Nustatę laikmatį, palaukite, kol ekrane pasirodys 5 mirksniai, ir jūsų atlikti nustatymai bus įsiminti. Ekrane pakaitomis rodoma kambario temperatūra ir nustatytas valandų skaičius. įrenginys išsijungs po nustatyto valandų skaičiaus. Ekranas išsijungs, jei per 10 sekundžių nustatymuose nieko nepakeisite. Jį galite vėl jjungti vieną kartą paspausdami bet kurį mygtuką.

Wi-Fi ir programos veikimas:

Šildytuvą taip pat galima valdyti programėle išmaniajame telefone. Norėdami tai padaryti, šildytuvas turi būti prijungtas prie „Wi-Fi“ modemo.

1. Atsisiųskite valdymo programą („tuyasmart“ arba „smart life“) iš „App Store“ arba „Android Market“.

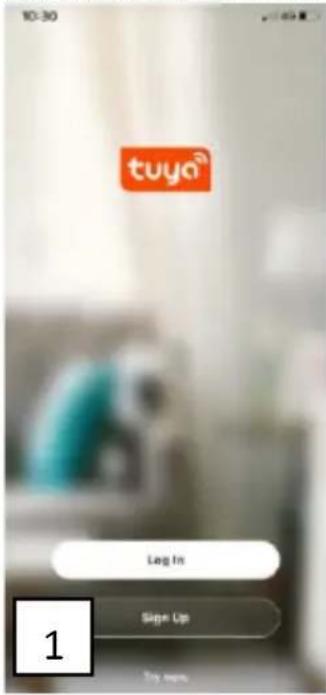

2. Atidarykite programa ir pasirinkite Prisiregistruoti (1 nuotrauka).
3. Iveskite savo mobiliojo telefono numeri, šalies kodas jau buvo užpildytas (2 pav.)
4. Gausite SMS su patvirtinimo kodu. Per 60 sekundžių įveskite šį patvirtinimo kodą ir pasirinktą slaptažodį ir pasirinkite patvirtinti, kad patvirtintumėte registracija.
5. Norint naudotis programa, jūsų šildytuvas turi būti pridėtas prie programos. Pasirinkite Pridėti įrenginį (3 nuotrauka)
6. Iveskite teisinga „Wi-Fi“ slaptažodj (4 pav.)
7. Pasirinkite „Mažoji buitinė technika“, tada pasirinkite „sildytuvas“ (5 pav.)
8. Ant šildytuvo greitai mirksės „WiFi“ indikatoriaus lemputė (esanti dešiniajame apatiniame ekrano kampe)
9. Kai indikatoriaus lemputė mirksi greitai, programėlėje pasirinkite: „patvirtinkite, kad indikatorius greitai mirksi“ (6 pav.)
10. Dabar bus sujungtas „App“ ir šildytuvas (7 pav.)
11. Pasirinkite „Atlikta“, kai ryšys bus sėkmingai užmegztas
12. Dabar pasirodys šildytuvo naudojimo ekranas
13. Valdymo ekrano viršuje dešinėje pasirinkite ..., tada pasirinkite Keisti įrenginio pavadinimą, kad suteiktumėte šildytuvui loginį pavadinimą, kad jums būtų aišku, kuris šildytuvas.
14. Dabar jūsų šildytuvą gali valdyti programa, programoje galite nustatyti temperatūrą ir vienos savaitės laikmatį (8 pav.).
15. Prijungus, „WiFi“ indikatoriaus lemputė ant šildytuvo nustos mirksėti ir toliau degs.

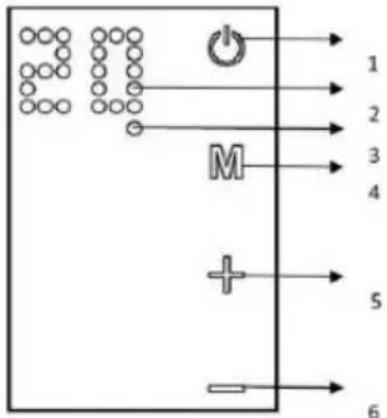

1. Ijungimo / išjungimo jungiklis
2. Ekranas
3. „Wi-Fi“ indikatoriaus lemputė
4. Laikmačio mygtukas
5. Temperatūros / laikmačio UP mygtukas
6. Temperatūros laikmačio DOWN mygtukas

Nuotolinio valdymo pulto mygtukai:

+: Aukštyn klavišas

-: žemyn klavišas

M: temperatūros nustatymo mygtukas

: Laikmačio nustatymo mygtukas

ungimo mygtukas

Prieš valydami šildytuvą, išjunkite šildytuvą ir leiskite jam atvėsti. Atjunkite prietaiso elektros tiekimą. Išorę galima nuvalyti nuvalius minkštu drėgnu skudurėliu ir išdžiovinus. Nenaudokite šveitimo miltelių ar baldų lako, nes tai gali pakenkti paviršiaus apdailai. Norėdami atlaisvinti šildytuvą nuo sienos, valyti ar pertvarkyti, tiesiog atidarykite varžto varžto dangtelį ir atsukite varžtus, kad jie būtų nuimti nuo sienos. Trumpalaikiam laikymui tiesiog atjunkite šildytuvą ir palikite jį toliau; Jei norite ilgai laikyti, galite išardyti iš sienos arba padengti ją kokia nors medžiaga.

PROBLEMU SPRENDIMAS

Jei jūsų šildytuvas neveikia, vykdykite šias instrukcijas:

• Isitikinkite, kad jūsų automatinis jungiklis ar saugiklis veikia tinkamai.
• Isitikinkite, kad šildytuvas yra prijungtas prie elektros tinklo ir ar tinkamai veikia elektros lizdas.
• Jei jungimo / išjungimo jungiklis nešviečia ON padėtyje, nusiųskite ji tiesiogiai į aptarnavimo centra taisyti.

PASTABA: JEIGU TURITE PROBLEMA SU ŠILDYMU, PRAŠOME PERŽIŘETI INSTRUKCIJŲ GARANTIJOS INFORMACIJĄ. PABRAGINKITE NEBANDYTI ATIDARYTI ARBA REMONTUOTI ŠILDYTUVĄ. Darydama tai gali panaikinti garantiją ir gali sukelti žalą ar asmeninę žalą. JEI VISKAD PROBLEMA VYKSTA, Prašome susisiekti su platintoju.

PERDIRBIMAS

Elektros įrangos negalima išmesti su buitinėmis atliekomis, ji turėtų būti naudojama atitinkamose patalpose. Informacija apie panaudojimą gali pateikti produkto pardavėjas arba vietos valdžios institucijos. Elektros ir elektroninės įrangos atliekose yra medžiagų, kurios nėra neutralios gamtai. Neperdirbta įranga kelia galimą pavojų aplinkai ir žmonių sveikatai.

Šiuo dokumentu „Grupa Topex Sp. z o.o. Sp.k. pareiškia, kad radijo įrangos tipas 90-105 / 90-106 / 90-107 atitinka Direktyvą 2014/53 / ES. Visą ES atitikties deklaracijos tekstą galima rasti šiuo interneto adresu:
