BEDIENUNGSANLEITUNG 90106 NEO tools

Dieses Produkt ist nur für den gelegentlichen Gebrauch oder für die Verwendung in gut isolierten Räumen geeignet

ÜBERSETZUNG DER ORIGINALANLEITUNG

90-105 / 90-106 / 90-107 HINWEIS: BEVOR SIE DAS GERÄT ZUM ERSTEN MAL VERWENDEN, LESEN SIE DIESE BEDIENUNGSANLEITUNG UND BEWAHREN SIE SIE FÜR ZUKÜNFTIGE VERWEISE AUF. MENSCHEN, DIE DIESE ANWEISUNG NICHT GELESEN HABEN, DÜRFEN DAS GERÄT

NICHT ZUSAMMENBAUEN, LICHTEN, EINSTELLEN ODER BETRIEBEN

DETAILLIERTE SICHERHEITSVORSCHRIFTEN BEACHTUNG! Lesen Sie sorgfältig durch - Die Infrarot-Heizung ist für einen sicheren Betrieb ausgelegt. Trotzdem kann die Installation, Wartung und der Betrieb des Heizgeräts gefährlich sein. Die Einhaltung der folgenden Verfahren verringert das Risiko von Bränden, Stromschlägen und Verletzungen von Personen und hält die Installationszeit auf ein Minimum. a) Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkter körperlicher, sensorischer oder geistiger Leistungsfähigkeit oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder unterwiesen wurden, das Gerät auf sichere Weise zu verwenden und zu verstehen die damit verbundenen Gefahren. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. b) Legen Sie niemals Hände unter die Heizelemente! WARNUNG!

1. Decken Sie die Heizung nicht ab, um eine Überhitzung zu vermeiden.12

2. Kinder unter 3 Jahren sollten ferngehalten werden, sofern sie nicht ständig beaufsichtigt werden.

3. Kinder ab 3 Jahren und unter 8 Jahren dürfen das Gerät nur dann ein- oder ausschalten, wenn es in der vorgesehenen normalen Betriebsposition aufgestellt oder installiert wurde und sie eine Aufsicht oder Anweisung zur sicheren Verwendung des Geräts erhalten haben die damit verbundenen Gefahren verstehen. Kinder ab 3 Jahren und unter 8 Jahren dürfen das Gerät nicht anschließen, regulieren und reinigen oder Wartungsarbeiten am Benutzer durchführen. 4. Achtung - Einige Teile dieses Produkts können sehr heiß werden und Verbrennungen verursachen. Besondere Aufmerksamkeit muss der Anwesenheit von Kindern und schutzbedürftigen Personen gewidmet werden. Bei der Verwendung von Elektrogeräten sollten i mmer die folgenden grundlegenden Vorsichtsmaßnahmen beachtet werden:

1. Verwenden Sie diese Heizung nur wie in diesem Handbuch beschrieben. Jede andere vom Hersteller nicht empfohlene

Verwendung kann zu Feuer, Stromschlag oder Verletzungen von Personen führen.

2. Lesen Sie alle Anweisungen, bevor Sie dieses Heizgerät verwenden.

3. Nehmen Sie das Gerät aus der Verpackung und prüfen Sie vor der Verwendung, ob es in gutem Zustand ist.

4. Lassen Sie Kinder nicht mit Teilen der Verpackung (z. B. Plastiktüten) spielen.

5. Überprüfen Sie die Haushaltsspannung, um sicherzustellen, dass sie der Nennspezifikation des Heizgeräts entspricht.

6. Überprüfen Sie das Netzkabel und den Stecker sorgfältig, bevor Sie es verwenden, um sicherzustellen, dass sie nicht beschädigt sind 7. Führen Sie keine Schnur unter Teppichboden. Decken Sie das Kabel nicht mit Teppichen, Läufern oder ähnlichen Abdeckungen ab. Verlegen Sie das Kabel nicht unter Möbeln oder Geräten. Verlegen Sie das Kabel außerhalb des Verkehrsbereichs und dort, wo es nicht ausgelöst wird.

8. Das Gerät darf nicht im Freien bei Niederschlägen oder in sehr nassen oder feuchten Umgebungen verwendet werden. Der

Vorbehalt gilt nicht für Bäder. 9. Bitte beachten Sie, dass die Heizung sehr heiß werden kann und daher in sicherem Abstand (1 m) von brennbaren Gegenständen wie Möbeln, Vorhängen und Ähnlichem aufgestellt werden sollte.

10. Decken Sie die Heizung nicht ab.

11. Legen Sie während des Betriebs keine Finger oder Fremdkörper in den Grill.

12. Setzen Sie keine Fremdkörper in Belüftungs- oder Abluftöffnungen ein und lassen Sie diese nicht eindringen, da dies zu einem elektrischen Schlag, einem Brand oder einer Beschädigung der Heizung führen kann.

13. Die Heizung darf sich nicht unmittelbar unter einer Steckdose befinden.

14. Schließen Sie die Heizlüfter nicht mit einem Ein / Aus-Timer oder einem anderen Gerät an, das das Gerät automatisch einschalten kann. 15. Das Heizgerät darf nicht in Räumen aufgestellt werden, in denen brennbare Flüssigkeiten oder Gase verwendet oder gelagert werden.

16. Wenn ein Verlängerungskabel verwendet wird, muss es so kurz wie möglich sein und immer vollständig verlängert sein.

17. Verwenden Sie diese Heizung nicht in der unmittelbaren Umgebung eines Bades, einer Dusche oder eines Schwimmbades.

18. Wenn das Versorgungskabel beschädigt ist, muss es vom Hersteller, seinem Servicemitarbeiter oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefahr zu vermeiden .

19. Sie dürfen keine anderen Geräte an dieselbe Netzsteckdose wie die Lüfterheizung anschließen.

20. Stellen Sie sicher, dass die Heizung immer überwacht wird, und halten Sie Kinder und Tiere davon fern.

21. Wenn Sie das Gerät längere Zeit nicht benutzen, ziehen Sie den Netzstecker. Lassen Sie die Heizung während des Betriebs nicht längere Zeit stehen. Ziehen Sie den Stecker gerade heraus und entfernen Sie ihn niemals durch Ziehen am Kabel.

22. Halten Sie die Heizung von Vorhängen oder Stellen fern, an denen der Lufteinlass leicht blockiert werden kann.

23. Lassen Sie das Heizelement immer mindestens 10 Minuten abkühlen, bevor Sie das Heizrohr oder das angrenzende Teil berühren 24. Verwenden Sie das Gerät niemals mit nasser Hand und bedienen Sie es nicht, wenn sich Wasser am Netzkabel befindet, um einen möglichen Stromschlag oder Leckstrom zu vermeiden.

25. Entsorgen Sie Elektrogeräte nicht als unsortierten Siedlungsabfall, sondern verwenden Sie separate

Sammeleinrichtungen. Informationen zu den verfügbaren Sammelsystemen erhalten Sie von Ihrer örtlichen Regierung. Wenn Elektrogeräte auf Mülldeponien oder Mülldeponien entsorgt werden, können gefährliche Substanzen in das Grundwasser gelangen und in die Nahrungskette gelangen, was Ihre Gesundheit und Ihr Wohlbefinden schädigt. 26. Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkter körperlicher, sensorischer oder geistiger Leistungsfähigkeit oder mangelnder Erfahrung und mangelndem Wissen vorgesehen, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person in Bezug auf die Verwendung des Geräts beaufsichtigt oder unterwiesen.

27. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

28. Das an der Decke montierte Gerät muss in einem Mindestabstand von 25 cm von der Decke montiert werden. Das Gerät darf nicht vollständig an der Decke haften. Dies kann zu Überhitzung und Verbrennung des Geräts führen. 29. Wenn die Heizung heruntergefallen oder auf irgendeine Weise beschädigt wurde. Senden Sie es zur Prüfung, elektrischen oder mechanischen Einstellung oder Reparatur an eine autorisierte Serviceeinrichtung zurück. TECHNISCHE SPEZIFIKATIONEN Modell 90-105 90-106 90-107 Nennleistung 450W 600W 720W Nennspannung 230 V ~ 50 Hz PACKLISTE

• Zubehör für die Wandmontage: o 4x Kunststoffschiene o 4x Metallschraube

• Zubehör für die Deckenmontage: o 4x Kunststoffschiene o 4x Metallschraube o 4x O-Ringe o 1x Metallhalterung vom Typ H. ZUSÄTZLICHE ELEMENTE, DIE DIE MONTAGE ERLEICHTERN - NICHT IM SET ENTHALTEN: - 90-108 Deckenhalterung - passend für Platten 90-105 / 90-106 - 90-108-1 Deckenhalterung - für Platten 90-10713 - 90-109 Beine 2 Stück - passend für Platten 90-105 / 90-106 / 90-107 WANDMONTAGEANLEITUNG Packen Sie Ihr Paket aus und suchen Sie die Heizung zusammen mit dem Zubehörpaket für die Wandmontage. 1. Markieren Sie die Positionen der vier zu bohrenden Löcher an der Wand und bohren Sie die Löcher mit dem Bohrer (Bild 1). Stellen Sie sicher, dass der Abstand zwischen den einzelnen Löchern mit den runden Löchern in den Halterungen auf der Rückseite des Heizgeräts übereinstimmt.

2. Setzen Sie die Kunststoffschienen in die Löcher ein (Bild 2).

3. Setzen Sie die Metallschrauben in die Kunststoffschienen ein (Bild 3).

4. Heben Sie die Heizung an und richten Sie die vier runden Löcher in den Halterungen an der Rückseite der Heizung auf die 4 Schrauben an der Wand (Bild 4). Schieben Sie die Schraube von Position A nach Position B, indem Sie die Heizung leicht bewegen (Bild 5). . 5. Stellen Sie sicher, dass der Abstand zwischen der Unterseite des Heizgeräts und dem Boden bei der Installation des Heizgeräts nicht weniger als 20 cm beträgt DECKENBEFESTIGUNGSANLEITUNG Das Heizpaneel muss mindestens 20 cm von allen Gegenständen, Wänden usw. entfernt sein. Der Mindestabstand von der Decke beträgt 4 cm, da dies einen Luftstrom ermöglicht, der eine Überhitzung des Heizpaneels verhindert. Der Mindestabstand von der Unterseite des Heizpaneels zum Boden muss 185 cm betragen. Wählen Sie eine stabile, gleichmäßige Decke aus hitzebeständigem Material zum Aufhängen des Heizpaneels. 1. Markieren Sie mit der H-Halterung die Löcher in der Decke. Positionieren Sie die H-Halterung so, dass bei der Installation des Heizpaneels die oben genannten Mindestabstände gewährleistet sind. Stellen Sie sicher, dass der Aufhängerahmen mit der richtigen Seite nach oben installiert ist. (siehe Abbildung) Überprüfen Sie, ob sich keine Kabel in der Decke befinden, bevor Sie an den markierten Stellen bohren.

2. Bohren Sie Löcher mit einem Bohrer

3. Schieben Sie die Stopfen in die Löcher

4. Befestigen Sie die Schrauben mit den O-Ringen in den Steckern durch die Löcher in der H-Halterung

5. Montieren Sie das Panel an der Halterung und stellen Sie sicher, dass das Panel wie in Abbildung 5 gezeigt gesichert ist.14

VERWENDUNG VON ANWEISUNGEN

Gebrauch und Arbeitsweise:

1. Überprüfen Sie die Heizung, um sicherzustellen, dass sie nicht beschädigt ist.

2. Stecken Sie den Stecker in die Steckdose.

3. Drücken Się nun die Taste: Die Heizung beginnt zu arbeiten. Das Display zeigt die Raumtemperatur an.

4. Drücken Sie nach dem Gebrauch zuerst die Taste, um das Gerät auszuschalten. Ziehen Sie zum Schluss den Stecker aus der Steckdose. Thermostat:

1. Wenn Sie die Taste + oder - auf der Fernbedienung drücken, blinkt die Temperatureinstellung fünfmal.

2. Sie können die Temperatureinstellung anpassen, indem Sie die Taste + oder - drücken, während sie blinkt. Mit jedem Tastendruck wird die Temperatur um ein Grad erhöht (+) oder verringert (-).

3. Das Gerät behält die Temperatureinstellung bei, indem es sich automatisch ein- und ausschaltet.

Timer: Durch kurzes Drücken der Taste M auf dem Heizpaneel in der oberen rechten Ecke wird die Timer-Einstellung aktiviert. Sie können die Zeit, nach der sich das Gerät ausschalten soll, durch Drücken von + oder - einstellen. Mit jedem Tastendruck wird die Anzahl der Stunden geändert. Warten Sie nach dem Einstellen des Timers, bis das Display 5 Mal blinkt; die vorgenommenen Einstellungen werden dann gespeichert. Das Display zeigt abwechselnd die Raumtemperatur und die eingestellte Stundenzahl an. Das Gerät schaltet sich nach der eingestellten Anzahl von Stunden aus. Das Display schaltet sich aus, wenn innerhalb von 10 Sekunden keine Änderungen an den Einstellungen vorgenommen werden. Sie können sie durch einmaliges Drücken einer beliebigen Taste wieder aktivieren. Wi-Fi und App-Betrieb: Die Heizung kann auch mit einer App auf Ihrem Smartphone gesteuert werden. Dazu muss die Heizung mit einem Wi-Fi-Modem verbunden sein.

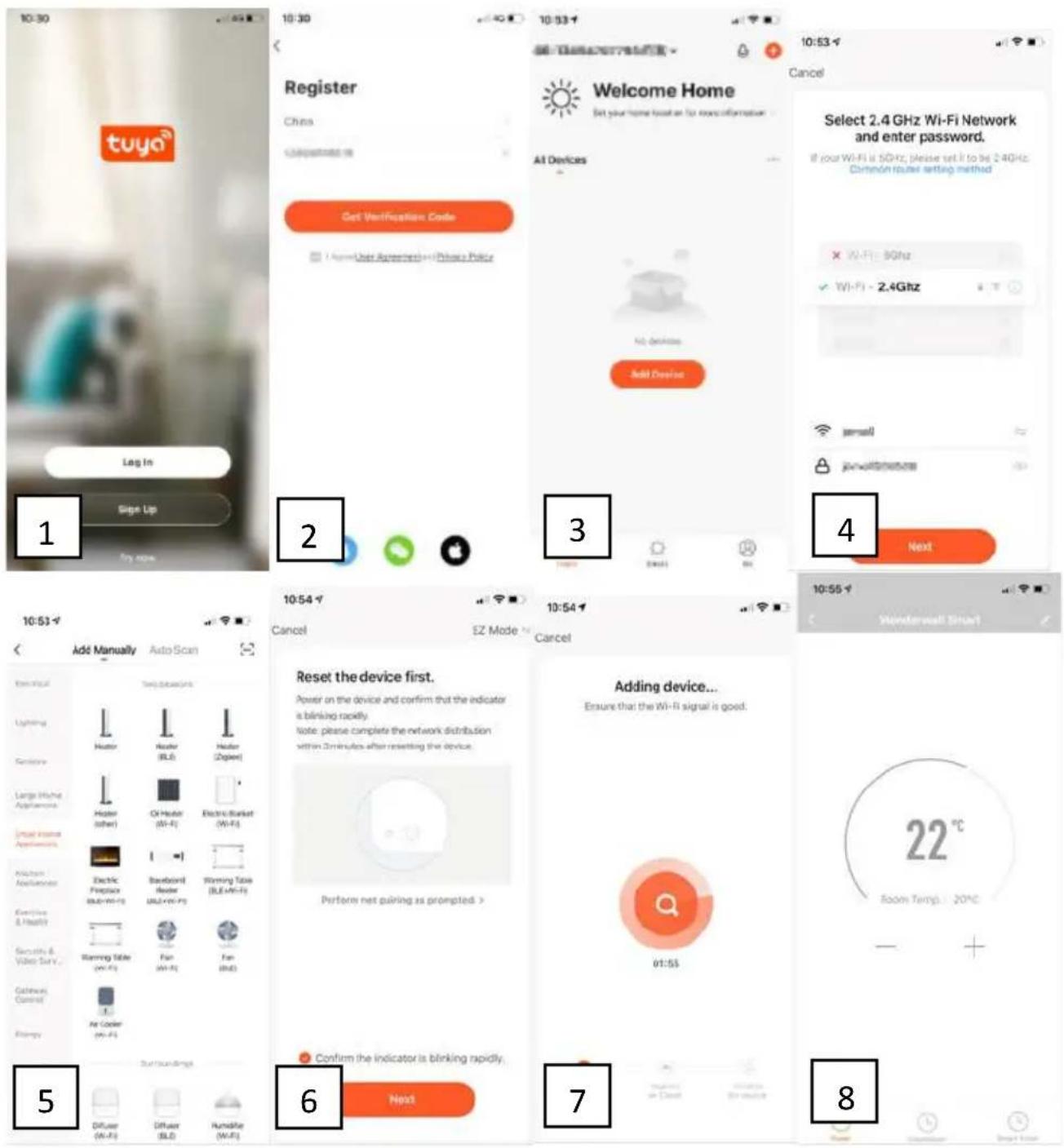

1. Laden Sie die Steuerungs-App ("tuyasmart" oder "smart life") aus dem App Store oder dem Android Market herunter.

2. Öffnen Sie die App und wählen Sie Anmelden (Bild 1).

3. Geben Sie Ihre Handynummer ein, die Landesvorwahl wurde bereits für Sie eingegeben (Bild 2)

4. Sie erhalten eine SMS mit einem Bestätigungscode. Geben Sie innerhalb von 60 Sekunden diesen Bestätigungscode und das von Ihnen gewählte Passwort ein und wählen Sie Bestätigen, um die Registrierung zu bestätigen.

5. Um die App nutzen zu können, muss Ihre Heizung zur App hinzugefügt werden. Wählen Sie Gerät hinzufügen (Bild 3).

6. Geben Sie das richtige WLAN-Passwort ein (Bild 4).

7. Wählen Sie das „Kleine Haushaltsgerät“ und dann „Heizung“ (Bild 5).

8. An der Heizung blinkt die WLAN-Anzeigelampe (in der rechten unteren Ecke des Bildschirms) schnell

9. Wenn die Anzeigelampe an der Heizung schnell blinkt, wählen Sie in der App: „Bestätigen Sie, dass die Anzeige schnell blinkt“ (Bild 6).

10. Es wird nun eine Verbindung zwischen der App und der Heizung hergestellt (Bild 7).

11. Wählen Sie "Fertig", sobald die Verbindung erfolgreich hergestellt wurde

12. Der Bildschirm für den Betrieb der Heizung wird angezeigt

13. Wählen Sie oben rechts im Steuerungsbildschirm ... und dann Gerätenamen ändern, um Ihrem Heizgerät einen logischen Namen zu geben, damit Ihnen klar wird, um welches Heizgerät es sich handelt. 14. Ihre Heizung kann jetzt von der App gesteuert werden. Sie können die Temperatur und den Timer für eine Woche in der App einstellen (Bild 8).

15. Nach dem Herstellen der Verbindung hört die WiFi-Anzeigelampe am Heizgerät auf zu blinken und leuchtet weiter.15

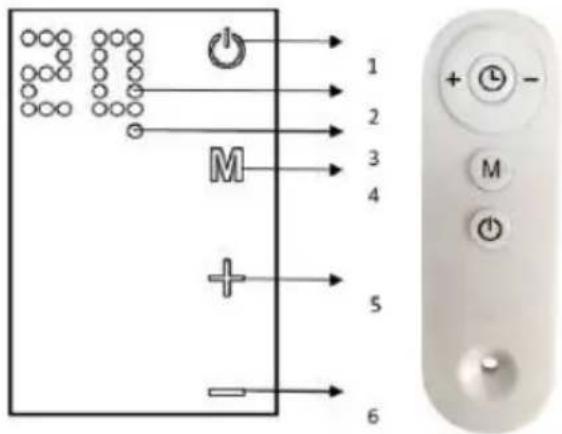

BESCHREIBUNG DES STEUERSYSTEMS

1. Ein- / Ausschalter

3. Wi-Fi-Anzeigelampe

Tasten der Fernbedienung: +: Aufwärts-Taste -: Abwärts-Taste M: Temperatureinstellungstaste : Timer-Einstelltaste : Ein- / Ausschalter

REINIGUNG UND LAGERUNG

Schalten Sie das Heizgerät vor dem Reinigen aus und lassen Sie es abkühlen. Trennen Sie das Gerät von der Stromversorgung. Die Außenseite kann durch Abwischen mit einem weichen, feuchten Tuch gereinigt und anschließend getrocknet werden. Verwenden Sie keine scheuernden Reinigungspulver oder Möbelpolituren, da dies die Oberfläche beschädigen kann. Um die Heizung zur Reinigung oder Renovierung von der

Wand zu lösen, öffnen Sie einfach die Schraubkappe und schrauben Sie die Schrauben ab, um sie von der Wand zu entfernen. Für eine kurzfristige Lagerung schließen Sie einfach die Heizung ab und lassen Sie sie weg. Zur Langzeitlagerung können Sie die Wand abbauen oder mit etwas Material abdecken. FEHLERBEHEBUNG Wenn Ihre Heizung nicht funktioniert, befolgen Sie bitte diese Anweisungen:

• Stellen Sie sicher, dass Ihr Leistungsschalter oder Ihre Sicherung ordnungsgemäß funktioniert.

• Stellen Sie sicher, dass die Heizung angeschlossen ist und die Steckdose ordnungsgemäß funktioniert.

• Wenn der EIN / AUS-Schalter in der Position EIN nicht leuchtet, senden Sie ihn zur Reparatur direkt an das Servicecenter. HINWEIS: WENN SIE MIT IHRER HEIZUNG EIN PROBLEM ERLEBEN, LESEN SIE BITTE DIE GARANTIEINFORMATIONEN FÜR ANWEISUNGEN. BITTE VERSUCHEN SIE NICHT, DIE HEIZUNG SELBST ZU ÖFFNEN ODER ZU REPARIEREN. Andernfalls kann die Garantie ungültig werden und Schäden oder Personenschäden verursachen. WENN DAS PROBLEM NOCH BESTEHT, KONTAKTIEREN SIE BITTE DEN VERTRIEBSPARTNER. RECYCLING Elektrische Geräte dürfen nicht im Hausmüll entsorgt werden und sollten stattdessen in geeigneten Einrichtungen verwendet werden. Informationen zur Nutzung können vom Produktanbieter oder den örtlichen Behörden bereitgestellt werden. Elektro- und Elektronikaltgeräte enthalten Stoffe, die für die natürliche Umwelt nicht neutral sind. Geräte, die nicht recycelt werden, stellen eine potenzielle Gefahr für die Umwelt und die menschliche Gesundheit dar.

Hiermit hat Grupa Topex Sp. Z oo z o.o. Sp.k. erklärt, dass der Funkgerätetyp 90-105 / 90-106 / 90-107 der Richtlinie 2014/53 / EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar: https://tiny.pl/r5kz9
