| Producttype | Accu boor-/schroefmachine |
| Merk | Vonroc |
| Model | S_CD511DC |
| Spanning | 20 V |
| Boorkopcapaciteit | 0,8 - 10 mm |
| Aantal koppelinstellingen | 17 + boorstand |
| Onbelaste snelheid (stand 1) | 0 - 450 t/min |
| Onbelaste snelheid (stand 2) | 0 - 1600 t/min |
| Gewicht (zonder accu) | 1,15 kg |
| Accutype | Lithium-Ion, 20 V |
| Beschikbare accucapaciteiten | 2,0 Ah (CD801AA) of 4,0 Ah (CD803AA) |
| Aanbevolen lader | CD802AA, ingang 220-240 V, 50 Hz, uitgang 21 V, 2,5 A |
| Laadtijd (accu 2 Ah) | Ongeveer 60 minuten |
| Laadtijd (accu 4 Ah) | Ongeveer 120 minuten |
| Geluidsdrukniveau (LPA) | 78,3 dB(A), K=5 dB(A) |
| Geluidsvermogensniveau (LWA) | 86,3 dB(A), K=5 dB(A) |
| Trillingen (ah.D) | 2,041 m/s², k=1,5 m/s² |
| Te boren materialen | Hout, metaal, kunststof |
| Belangrijkste functies | Boren, schroeven/losdraaien, koppelinstelling, twee snelheden, vooruit/achteruit |
| Onderhoud en reiniging | Reinig de behuizing met een zachte, licht vochtige doek, gebruik geen agressieve producten |
| Veiligheid | Dubbele isolatie, overbelastingsbeveiliging, automatische uitschakeling bij overbelasting |
| Onderdelen en repareerbaarheid | Compatibele accu's: CD801AA, CD803AA; lader CD802AA; reparatie door erkende professional |
| Garantie | Conform de geldende wetgeving, dekt materiaal- en fabricagefouten |
Veelgestelde vragen - S_CD511DC Vonroc
Gebruikersvragen over S_CD511DC Vonroc
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Draadloze boormachine in PDF-formaat gratis! Vind uw handleiding S_CD511DC - Vonroc en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. S_CD511DC van het merk Vonroc.

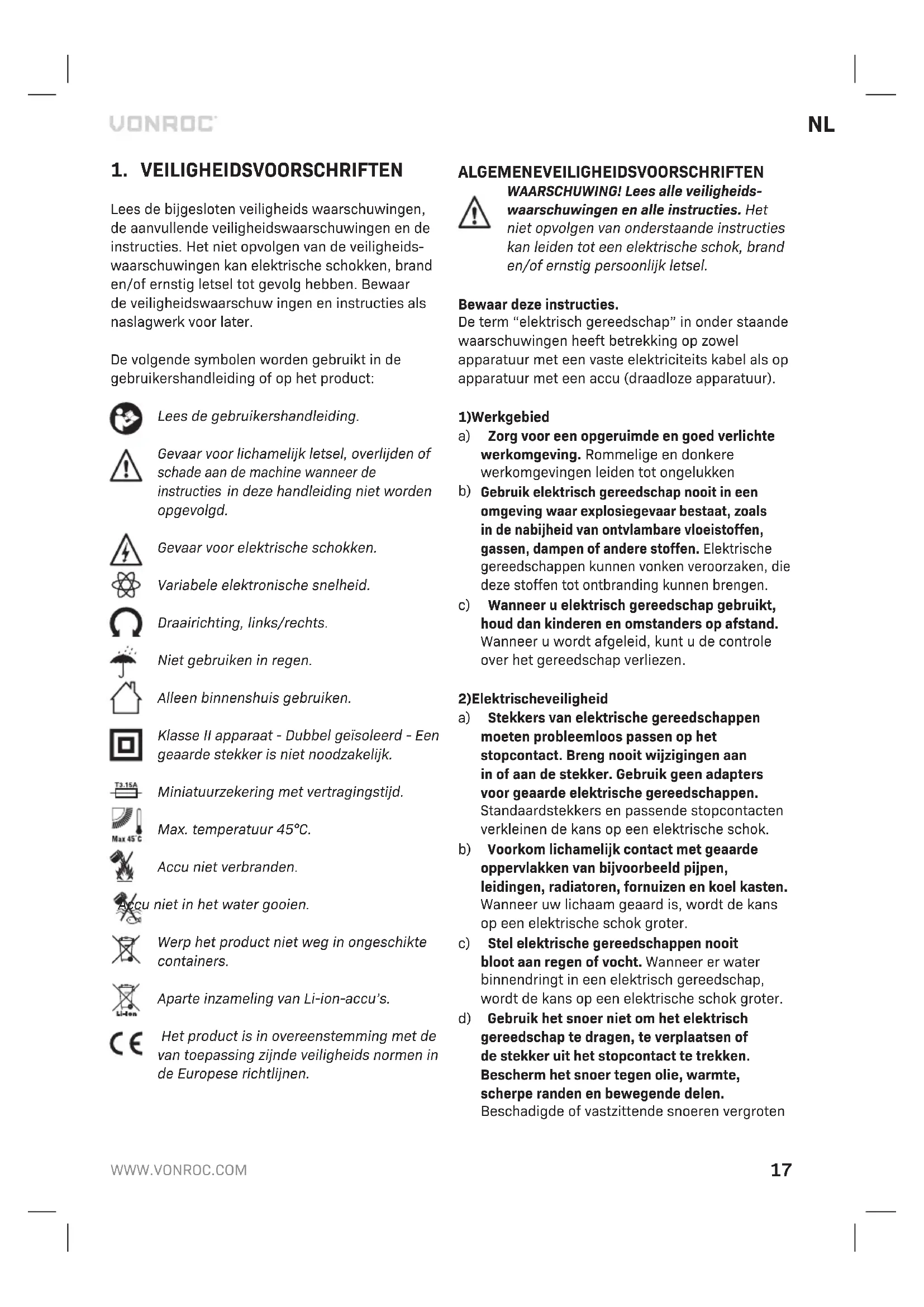

GEBRUIKSAANWIJZING S_CD511DC Vonroc
Lees de bijgesloten verilgheids waarschuwingen, de aanvullende verilgheidswaarschuwingen en de instructies. Het Niet opvolgen van de verilgheidswaarschuwingen kan elektrische schokken, branden/of ernstig letsel tot gevolg hebben. Bewaar de verilgheidswaarschuw ingen en instructies als naslagwerk voor later.
De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:
Lees de gebruikershandleiding.
Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanner de instructies in deze handleiding Niet worden opgevolgd.
Gevaar voor elektrische schokken.
Variabele elektronische snelheid.
Draairichting, links/rechts.
Niet gebruiken in regen.
Alleen binnenshuis gebruiken.
Klasse II apparatus - Dubbel geisoleerd - Eengeaarde stekker is Nietoodzakelijk.
Miniaturzekering met vertragsstijd.
Max. temperatuur 45^
Accunietverbranden.
niet in het water gooien.
Werp het product Niet weg in ongeschekte containers.
Aparte inzameling van Li-ion-accu's.
Het product is in overeenstemming met de van toepassing zijnde veiligheids normen in de Europese richtlijnen.
ALGEMENEVEILIGHEIDSVOORSCHRIFTEN
WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, branden/of ernstig persoonlijk letsel.
Bewaar deze instructies.
De term "elektrisch gereedschap" in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).
1)Werkgebied
a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken
b) Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen+kunnen vonkenveroorzaken,die deze stoffen tot ontbranding+kunnen brengen.
c) Wanneer u elektrisch gereedschap geleukt, houd dan kinderen en omstanders op afstand. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
2)Elektrischeveeiligheid
a) Stekkers van elektrische gereedschappen要去en probleemloos passen op hetstopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontactenverkleinen de kans op een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanner uw lichaam geaard is, worden de kans op een elektrische schok groter.
c) Stel elektrische gereedschappen nooit bloat aan regen of vocht. Wanner er water binnendringt in een elektrisch gereedschap, worden de kans op een elektrische schok groter.
d) Gebruik het snoer Niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer gegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten
de kans op een elektrische schok.
e) Wonneur u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, worden de kans op een elektrische schok kleiner.
f) Gebruik een aardlekbbeveiliging (RCD) als nicht te voorkomen is dat een powertool要去 worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.
3)Persoonlijkeigheid
a) Blijf alkijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanner u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanner u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben.
b) Gebruik persoonlijke beschermings middelen. Draag.altijd een veiligheidsbril. Een gespast gebruik van veiligheids voor zieningen, zoals een stof masker, speciale werksochoenen met antislipzolen, een veiligheidshelm en gehoor bescherming verkleinen de kans op persoonlijk letsel.
c) Voorkom dat het gereedschap per ongeluk worden gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken.
d) Verwijder alle instel en andere sleutels uithet elektrisch gereedschap voordat u heminschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap konnen tot verwondenen leiden.
e) Zorg dat u nooit uw evenwicht kunt verliezen; houd alkijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situatuies beter onder controle houden.
f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uwaar, kleding en handschoenenuit de buurt van bewegende delen. Loshan gende kleding, sieraden en langhaar hunnen vastkommen te zitten in bewegende delen.
9) Wanner er voorzieningen zijn voor de aansluiting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten engebruikt. Gebruik van deze voorzieningen vermindert de gezaren die door stof worden veroorzaakt.
h) Denk Niet dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.
4) Gebruik en onderhoud van elektrisch gereedschap
a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifieke toepassing. Met het juiste elektrische gereedschap voert u de taak better en veiliger uit wanner dit op de snugheid gebeurt waarvoor het apparaat is ontworpen.
b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar Niet werkt. leder elektrisch gereedschap dat nicht kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanner u zich aan dezepreventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk worden gestart.
d) Berg elektrisch gereedschap dat nicht in ge bruik is op buiten bereik van kinderen en LAST personen die Nietbekend+zijn met het gereedschap of deze instructies het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers.
e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controller of bewegende delen op de juiste wijze zijn vastgezet. Controller ook of er geen onderdelen defect়n of dat er andere omstandigheden zich die van invloed+kennen op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren voor gebruik. Veel ongelukken wordenveroorzaakt door slecht onderhoud van het gereedschap.
f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhouden snij en zaagwerktuigen met scherpe randen zullen minder snel vastlopen en+zijn eenvoudiger
onder controle te houden.
g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houdaarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparatus is ontworpen hunnen leiden tot gevaarlijke situatuies.
h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken makeen veilig werken en controle over het gereedschap in onverwachtete situatuies onmogelijk.
5) Gebruik en onderhoud accugereedschap
a) Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaalde accu geschikt is, kan brandveroorzaken wanner deze met een andere accu worden gelebruikt.
b) Gebruik elektrisch gereedschap alleen met de special hiervoor bedoelde accu's. Gebruik van andere accu's kan kans op letsel en brand gehen.
c) Wanneer de accu Niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding tussen twee polen konnen make. Kortsluiting tussen de occupolen kan brandwonden of brandveroorzaken.
d) Wanner de accu Niet juist worden gebruikt, kan er vloeistof uit lopen; raak dit Niet aan. Wanner dit per ongeluk wel gebeurt, spoel dan met water. Wanner de vloeistof in de ogen komt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden veroorzaken.
e) Gebruiken nicht een accu of gereedschap dat beschadigd is of gemodificieerd. Beschadigde of gemodificieerde accu's konnen onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt.
f) Stel een accu over het gereedschap Niet bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur hoger dan 130^ , kan een explosie veroorzaken. NB De temperatuur van "130 °C" kan worden verrangen door de temperatuur van "265 °F".
g) Houd u aan alle instructies voor het laden en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat in de instructies wordt aangeduid. Op een onjuiste wijze laden of laden bij temperaturen buiten het aangeduide bereik kan de accu beschadigen en het risico van brand doeon toenemen.
6)Service
a) Laat uw gereedschap onderhonden door een gekwalificeerde onderhoudstechnicus die alleen gebruikmaakt van identieke verwangingsonderdelen. Dit zorgtervoordat de veiligheid van de powertool intact blijft.
b) Voer nooit servicewerkzaamheden uit aan beschadigde accu's. Alleen de fabrikant of geauthoriseerde service-providers mogen servicewerkzaamheden aan accu'suitvoeren.
AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN VOOR BOORMACHINES EN SCHROEVENDRAIERS
Veiligheidswaarschuwingen boor
a) Draag gehoorbescherming bij gebruik van de slagfunctie. Bootstelling aan lawaai kan gehoorverlies veroorzaken.
b) Houd het elektrische gereedschap vast aan de geisoleerde oppervlakken wonneer u werkzaamhedenuitvoert waar bij het accessoire in contact kan komen met verborgen bedrading. Accessoires die bedrading onder spanning raken konnen het gereedschap onder stroom zetten en de gebruiker een elektrische schok gezven.
c) Zet het gereedschap stevig vast voor u het gaat gebruiken. Het gereedschap produeert een zeer krachtige torsie en als het gereedschap Niet stevig vast worden gezchoolenijdens de werkking, kan verlies van controle optreden en dat kan persoonlijk letsel tot gevolg hebben.
VEILIGHEIDSINSTRUCTIES BIJ HET GEBRUK VAN LANGE BOORBITS
a) Werk nooit op een hogere snelheid dan de maxi-male nominale snelheid van de boorbit. Bij hogere snelheden za het bit doorbuigen als draaien zonder contact met het werkstuk möglichk is, wat persoonlijk letsel tot gevolg za hebben.
b) Begin alteid te boren op een lage snelheid en met de tip van de tip in contact met het werkstuk. Bij hogere snelheden za het bit doorbuigen als draaien zonder contact met het
werkstuk möglich is, wat persoonlijk letsel tot gevolg za haben.
c) Oefen uitsluitend drukuit in een directe lijn met de bit en oefen Niet al te veel drukuit. Bits kuren doorbuigen wat breuk of verlies van controleveroorzaakt, wat persoonlijk letsel tot gevolg za hebben.
a) Open de accu Niet. Er bestaat gevaar voor kortsluiting.
b) Bescherm de accu gegen但它, bijvoorbeeld ook gegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.
c) Bij beschadiging en onjuist gebruik van de accu kuren er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kuren de lucht wegen irriteren.
d) Gebruik de accu alleen in combinatie met uw Vonroc product. Alleen zo worden de accu gegen gevaarlijke over belasting beschermd.
e) Door scherpe voorwerpen, zoals bijv. spijkers of schroevendraiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Het kan tot een interne kortsluiting leiden en de accu doen branden, roken, exploderen of oververhitten.
VEILIGHEIDSVOORSCHRIFTEN VOOR DE LADER Bedoeld gebruik
Laad uitsluitend herlaadbare accupacks van het type CD801AA en CD803AA. Andere typen accu's können explodeden, wat lichamelijk letsel en schade kan veroorzaken.
a) Het apparaat dien tiet te worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of personen zonder enige ervaring en kennis, tenzig zich onder toezicht staan of zich geinstrueerd.
b) Laat kinderen onder toezicht nicht met het apparaat spelen.
c) Laad nied-herlaadbare accu's nied opniew op!
d) Plaats de accu'sijdens het opladen in een goed geventileerde ruimte!
Als het netsnoer beschadigd is, moet het worden verrangen door de fabrikant, zijn serviceagent of een vergelijkbaar gekwalificierde persoon om gevaar te voorkomen.
Elektrische veiligheid
Controller altijd of de spanning van de stroomtoevoer overeenkomt met de spanning op het typeplaatje.
- Gebruik de machine Niet indien het netsnoer of de netstekker�chadigd.
- Gebruik uitsluitend verlangkabels die geschikt zich voor het vermogen van de machine met een minimale dikte van 1,5mm^2 . Indien u een verlangkabelhaspel gebruikt, rol dan.altijd de kabel volledig UIT.
Deze accuboormachine is bedoeld voor het vast- en losschroeven van schroeven en het boren in hout, metaal en plastic.
Deze gekruikshandleiding is opgesteld voor verzillende sets / artikelnummers.
Controleer het bijbehorende artikelnummer in de onderstaande specificaties voor de juiste samenstelling en inhoud van uw set.
| Model Nr. | Batterijen meegeleverd | Acculader meegeleverd | Kist |
| CD511DC | --- | ||
| S_CD511DC | CD801AA CD802AA - | ||
| S2_CD511DC | 2 x CD801AA CD802AA - | ||
| S3_CD511DC | CD803AA CD802AA - | ||
| S4_CD511DC | -- | x | |
| S5_CD511DC | CD801AA CD802AA | x | |
| S6_CD511DC | 2 x CD801AA CD802AA | x | |
| S7_CD511DC | CD802AA CD802AA | x |
| Technische informatie | |
| Voltage | 20V= |
| Capaciteit boorkop | 0.8-10mm |
| Koppelinstellungen 17 + boormodus | |
| Onbelast toerentalStand 1: | 0-450/min |
| Stand 2: | 0-1600/min |
| Gewicht (incl. accu) 1,15 kg | |
| Geluidsdrukniveau LpA | 78,3 dB(A), K=5dB(A) |
| Geluidsvermogensniveau LwA | 86,3 dB(A), K=5dB(A) |
| Trilling ah.D 2,041 m/s | 2 k=1.5m/s2 |
| Model Nr. CD801AA | |
| Accu type Lithium-Ion | |
| Voltage 20V | --- |
| Vermogen 2,0 Ah | |
| Aanbevolen laadapparaat CD802AA | |
| Gewicht 0,3 kg |
| Model Nr. CD802AA | |
| Acculader ingang 220-240V, 50Hz 0,4A | |
| Acculader uitgangsvermogen 21V | = 2,5A |
| Oplaadtijd 2Ah accu 60 minutes | |
| Oplaadtijd 4Ah accu 120 minutes | |
| Aanbevolen accu's CD801AA, CD803AA | |
| Gewicht 0,36 kg | |
| Model Nr. CD803AA | |
| Accu type Lithium-Ion | |
| Voltage 20V | --- |
| Vermogen 4,0 Ah | |
| Aanbevolen laadapparaat CD802AA | |
| Gewicht | 0,65 kg |
Gebruik uitsluitend de volgende accu's van het VONROC VPOWER 20V accu-platform. Gebruik van andere accu's kan leiden tot ernstig letsel of tot beschadiging van het gereedschap.
CD801AA 20V, 2Ah Lithium-Ion
De volgende lader kan worden gebruikt voor het opladen van deze accu's.
CD802AA Snellader
De accu's van het VONROC VPOWER 20V accu-platform können worden gewisseld:tussen alle gereedschappen van het VONROC VPOWER 20V accu-platform.
Trillingsniveau
Het trillingsemissieniveau, dat in deze gebruiksaanwijzing worden vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee machines met elkaar te vergelijkken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.
- Het gebruik van de machine voor andere toepassen, of met andere of slecht onderhoden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
- Wanner de machine is uitgeschakeld of wanner们都去。
- Wanner deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.
Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren.
BESCHRIJVING
De nummers in de tekst verwijzen maar de diagrammen op pagina 2.
- Machine
- Accu
- Ontgrendelknop accu
- Werklamp
- Schakelaar Aan / Uit
- Instelring koppel
- Boorkop
- Keuzeschakelaar overbrenging
- Richtingsschakelaar
- Riemclip
- Led-controleampjes knop
- Led-controleampjes accu
13.Accu lader - Led-controleampjes acculader
3. ASSEMBLAGE
Neem altijd voor werkzaamheden aan het elektrische gereedschap de accuuit het gereedschap.
De accu要去ijn opgeladen voordatdez eoor het eerst worden gebruikt.
De accu in de machine plaatsen (Afb. B)
Zorg ervoor dat het oppervlak van de accu schoon en droog is voordat u deze op de accelader of de machine aansluit.
- Plaats de accu (2) in de onderkant van de machine, zoals is weergegeven in Fig. B.
- Duw de accu verder maar voren tot deze vastklikt.
De accu van de machine verwijdersen (Afb. B)
- Duw op de ontgrendelingsknop van de accu (3).
- Trek de accu uit de machine Zoals afgebeeld in Fig.B.
De laadstatus van de accu controleren (Afb. C)
- Druk kort op de knop (11) op de accu om de laadstatus van de accu te controleren.
Op de accu bevinden zich 3 lampjes die het laadniveau aangeven. Hoe meer lampjes branden, des te meer is de accu opgeladen. - Wanner de lampjes nicht branden, wil dit zegt gen dat de accu leeg is en onmiddelijk moet worden opgeladen.
De accu laden met de acculader (Afb. C)
- Haal de accu (2)uit de machine.
- Draai de accu (2) ondersteboven en schuif.Deze op de acculader (13),zoals is weergegeven in Afb.C.
- Duw op de accu totdezve volledig in de sleuf zit.
- Steek de stekker van de acculader in een stopcontact en wacht even. De Led-lampjes op de acculader (14) gaan branden en tonen de status van de lader.
De acculader heeft 2 led-controleampjes (14) dat de status van het laadproces aangeeft:
| Status rode LED | Status groene LED | Status van acculader |
| Uit Uit Geen stroom | ||
| Uit Aan | Standby mode: - Geen accu geplaatst, of - Opladen van de accu is beëindigd, de accu is volledig opgeladen | |
| Aan Uit | Bezig met opladen van accu |
- Het kan tot 60 minuten duren voordat de 2Ah accu volledig is opgeladen.
- Het kan tot 120 minutes duren voordat de 4Ah accu volledig is opgeladen.
Verwijder, als de accu volledig is opgeladen, de stekker van de accelader uit het stopcontact en haal de accu uit de accelader.
Wanner deze machine gedurende een langere tijd Niet worden gebruikt, is het raadzaam de accu te bewaren in opgeladen toestand.
Boortjes een schroefbitsplaatsen en verwijderen (Afb. A)
De boorkop (7) is geschikt voor boortjes en schroefbits met zowel Ronde als zeskantige assen.
- Houd de machine stevig vast met een hand.
- Open de boorkop (7) doorDEXe met de andere hand rechtsom te draaien tot deze ver genoeg is geopend om het boortje/de schroefbit erin te kunnen schuiven.
- Plaats de as van het boortje/de schroefbit erin.
- Draai de boorkop weer vast door de boorkop (7) stevig linksom te draaien.
- Controller of het boortje/schroefbit goed in het midden zit door de machine met de schakelaar Aan / Uit kort in te schakelen.
4. BEDIENING
De overbrenng instellen (Afb. A)
Schakel nooit maar een andere overbrenging verwijl de motor draait. Dit is schadelijk voor de machine.
Zet de schakelaar nooit in het midden tussen de twee standen. Dit is schadelijk voor de machine.
De machine heeft 2 boorsnelheden, die u kunt instellen door de overbrengingsschakelaar (8) maar voren ofaar achefteren te schuiven. Het nummer op de overbrengingsschakelaar (8) geeft de gekozen stand aan.
- Stand 1: Voor langzaam boren, een große boordiameter of voor schroeven. De machine beschikt over een hoog vermogen bij een laag toerental.
- Stand 2: Voor snel boren of eenkleine boordiameter.
De draairichting instellen (Afb. A)
Stel de draairichtingsschakelaar (9) in op de stand om schroeven aan te draaien of de machine te gebruiken voor boren.
Stel de draairichtingsschakelaar (9) in op de stand -oor het verwijderen van schroeven.
De machine in- en uitschakelen (Afb. A)
De schakelaar Aan / Uit (5) worden gebruikt om de machine in te schakelen en de draaisnelheid in te stellen.
- U schakelt de machine in door op de schakelaar Aan / Uit (5) te drukken; hoe verder u de schakelaar indrukt, des te sneller de boormachine waar draaien.
- U stopt de machine door de schakelaar Aan / Uit (5) los teCTX.
- Zet de schakelaar voor de omgeekerde draairichting (9) in de middelste stand om de schakelaar Aan / Uit te vergrendelen.
Het koppel instellen (Afb. A)
De machine beschicht over 21 verschillende koppelinstellungen en een speciale boormodus, waarin het totaalvermogen op de boorkop worden overgebracht. U kunt door de instelring voor het koppel (6) te draaien schroeven tot een vooraf bepaalde diepte indraaien, hetgeen ideaal is voor repetitief werk. Hoe hoger het getal, des te meer koppel worden overgebracht.
- Kies een lage instelling voorkleine schroeven of zachtwerkmaterial.
- Kies een hoge instelling voor große schroeven, hard werkmaterial en bij het verwijderen van schroeven.
- Kies bij voorkeur een zo laag möglichke stand om schroeven in te draaien. Kies een hogere instelling als de motor sloipt voordat de schroef volledig is vastgedraaid.
- Zet voor boren de instelring voor het koppel (6) op de instelling voor boren (4), door de ring volledig linksom te draaien.
Zorg dat de draairichtingsschakelaar (9) bij boren.altijd op etaat ingesteld.
De machine is voorzien van een elektron ni-schebeveiligingsfunctietegenoverbelasting. Als de ma chine over belast worden, slaat deze auto ma tisch af. Mocht dit gebeuren, wacht dan enkele seconden, zodat de bevei lig ing gegen over belasting zich opniew kan instellen.
5. ONDERHOUD
Schakel, voordat u met de reiniging en het onderhoud begint,.altijd de machine uit en haal het accupack uit de machine.
Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zich. Gebruik bij hardnekig vuil een zichte doek bevochtigd met zoepwater. Gebruik geen oplosmid-delen als benzine, alcohol, ammonia, etc. Dergelijk stoffen beschadigen de kunststof onderdelen.
GARANTIE
VONROC producten zijn ontworpen volgens de hoogste kwaliteitstandaarden en gegardeerd vrij van defecten, zowel materieel als fabrieksfouten,ijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het productijdens dezeperiode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem danrechtstreeks contact op met VONROC.
De volgende situations vallen nicht onder de garantie:
- Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een NietgeAutoriseerd servicecentrum.
Normale slijtage. - De machine is misbruikt, verkeerd gebruikt of slecht onderhoden.
- Er zichn Niet-originele reserveonderdelen gezebruikt.
Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciert. Er bestaan geen andere garanties expliciet of impliciert welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zichgelimiteerd tot de reparatie of verwang ing van defecte producten of onderdelen.
Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.
1. CONSIGNES DE SECURITÉ
Separat aflevering af Li-ion batteri.
Reglarea directie de rotatie (Fig. A)
1) is aansi guvenligi
(BE) Dit product is gemarkeerd met dit symbool van een doormekruiste vuilnisbak in overeenstemming met de Europese Richtlijn 2012/19/EU om aan te gezven dat het nicht weggegoed mag worden met uw andere huishoudelijkte afval. Door de aanwezigheid van gevaarlijke stoffen, mengsels en derivaten, elektrische en elektronische apparaten die nicht selectief worden gesorteerd,+kunnen gevaarlijk zijn voor het milieu en de menselijke gezondheid.Raadpleeg uw gemeente of de afvalverwijderingsdienst voor het inleveren en recyclen van dit product.
