BRUKSANVISNING S_CD511DC Vonroc

Läs de medföljande säkerhetsvarningarna, de kom- pletterande säkerhetsvarningarna och anvisning- arna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/ eller allvarlig skada. Spara säkerhetsvarningarna och anvisningarna för framtida bruk. Följande symboler används ianvändarhandboken eller på produkten: Läs användarhandboken. Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna idenna handbok inte följs. Risk för elstöt. Variabla elektroniska varvtal. Rotation, vänster/höger. Använd inte iregn. Använd endast inomhus. Klass II-maskin - dubbelisolering - Du behöver ingen jordad kontakt. Länk till tidsfördröjd miniatyrsäkring. Maxtemperatur 45°C. Kasta inte batteriet ielden. Kasta inte batteriet ivatten. Kasta inte produkten iolämpliga behållare. Separat återvinning av litiumjonbatteriet. Produkten uppfyller gällande säkerhetsnor- mer iEU-direktiven.46

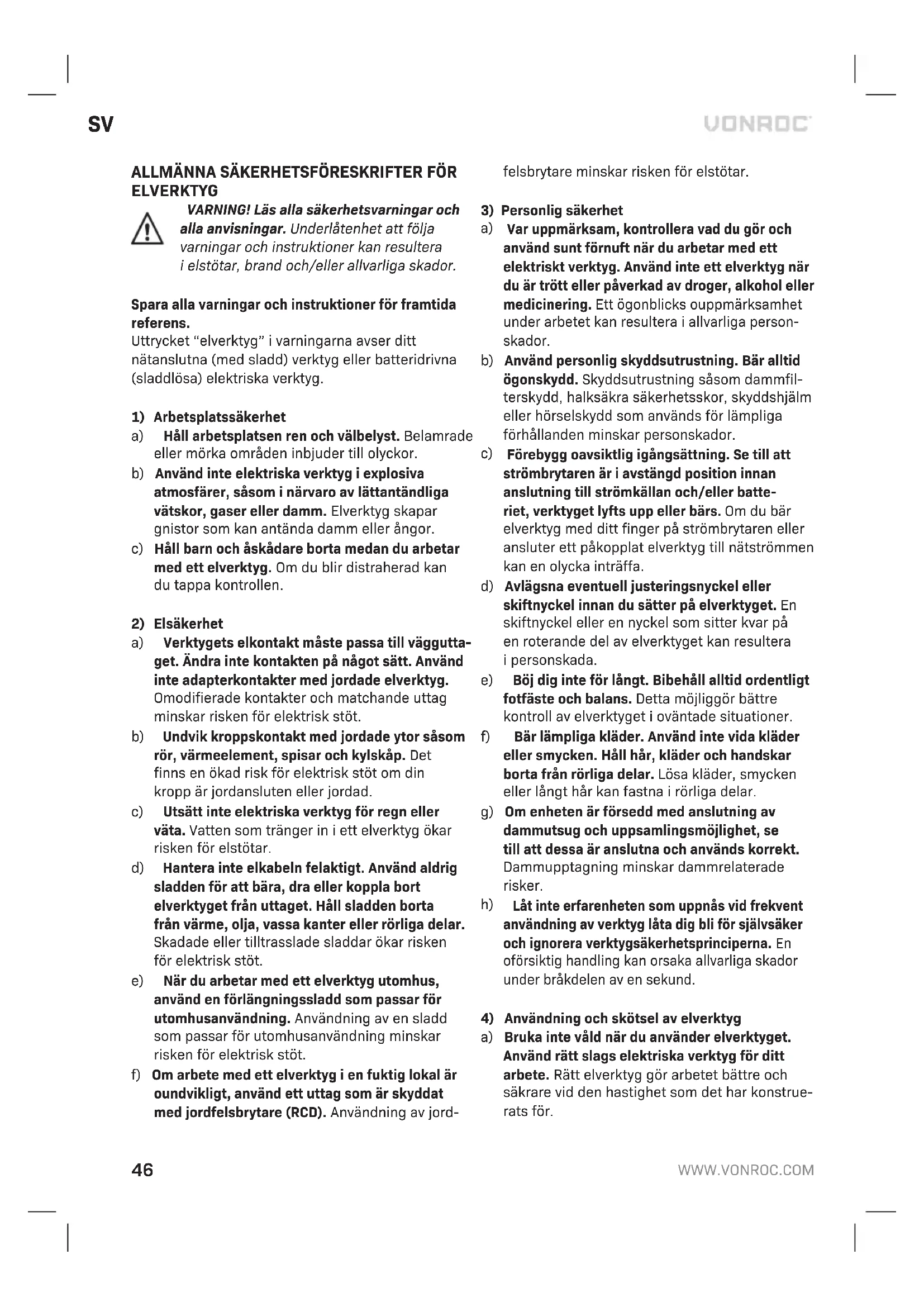

ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖR ELVERKTYG VARNING! Läs alla säkerhetsvarningar och alla anvisningar. Underlåtenhet att följa varningar och instruktioner kan resultera ielstötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida referens. Uttrycket “elverktyg” ivarningarna avser ditt nätanslutna (med sladd) verktyg eller batteridrivna (sladdlösa) elektriska verktyg.

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Belamrade eller mörka områden inbjuder till olyckor. b) Använd inte elektriska verktyg iexplosiva atmosfärer, såsom inärvaro av lättantändliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor. c) Håll barn och åskådare borta medan du arbetar med ett elverktyg. Om du blir distraherad kan du tappa kontrollen.

a) Verktygets elkontakt måste passa till väggutta- get. Ändra inte kontakten på något sätt. Använd inte adapterkontakter med jordade elverktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt. b) Undvik kroppskontakt med jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad. c) Utsätt inte elektriska verktyg för regn eller väta. Vatten som tränger in iett elverktyg ökar risken för elstötar. d) Hantera inte elkabeln felaktigt. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt. f) Om arbete med ett elverktyg ien fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av jord- felsbrytare minskar risken för elstötar.

3) Personlig säkerhet

Var uppmärksam, kontrollera vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet under arbetet kan resultera iallvarliga person- skador. b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfil- terskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.

Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är iavstängd position innan anslutning till strömkällan och/eller batte- riet, verktyget lyfts upp eller bärs. Om du bär elverktyg med ditt finger på strömbrytaren eller ansluter ett påkopplat elverktyg till nätströmmen kan en olycka inträffa. d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera ipersonskada. e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget ioväntade situationer. f) Bär lämpliga kläder. Använd inte vida kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna irörliga delar. g) Om enheten är försedd med anslutning av dammutsug och uppsamlingsmöjlighet, se till att dessa är anslutna och används korrekt. Dammupptagning minskar dammrelaterade risker.

Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4) Användning och skötsel av elverktyg

a) Bruka inte våld när du använder elverktyget. Använd rätt slags elektriska verktyg för ditt arbete. Rätt elverktyg gör arbetet bättre och säkrare vid den hastighet som det har konstrue- rats för.SV

b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.

Dra ur kontakten från strömkällan och/eller batteriet från elverktyget innan du gör några justeringar, byter tillbehör eller lägger undan elverktygen för förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverk- tyget startar oavsiktligt. d) Förvara elverktyg oåtkomliga för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga ihänderna på oer- farna användare. e) Underhåll av elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fast- nat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

Håll kapverktyg vassa och rena. Korrekt under- hållna kapverktyg med vassa kanter är mindre troliga att kärva och lättare att kontrollera. g) Använd elverktyget, dess tillbehör och verktyg ienlighet med dessa instruktioner och under beaktande av arbetsförhållandena och det ar- bete som ska utföras. Användning av elverkty- get för andra uppgifter än vad som avsetts kan resultera ifarliga situationer.

Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget ioväntade situationer.

5) Användning och skötsel av batteridrivna verktyg

a) Ladda endast med den laddare som är speci- ficerad av tillverkaren. En laddare som passar för en typ av batteripaket kan medföra risk för brand när den används med en annat batteripa- ket. b) Använd elverktygen enbart med det därtill avsedda batteriet. Användning av andra batteri kan skapa en risk för skada och brand.

När batteriet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteriets terminaler kan leda till brännskada eller brand.

Vid felaktig hantering kan vätska komma ut från batteriet, undvik kontakt med denna. Spola med vatten vid oavsiktlig kontakt. Sök läkar- hjälp om vätskan kommer ikontakt med ögon. Vätska som kommer ut från batteriet kan orsaka irritation eller brännskada. e) Använd inte batterier eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion eller risk för skada.

Utsätt inte batteri eller verktyg för eld eller överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explo- sion. OBS! Temperaturen “130 °C” kan ersättas med temperaturen ”265 °F”.

Följ alla laddningsanvisningar och ladda inte batteriet eller verktyget utanför det tempera- turområde som anges iinstruktionerna. Om du laddar batteriet felaktigt eller vid temperaturer utanför det angivna området kan det skada batteriet och öka risken för brand.

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.

Utför aldrig service på skadade batterier. Service av batteri ska endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

Borrsäkerhetsvarningar a) Bär hörselskydd vid slagborrning. Exponering för buller kan orsaka hörselnedsättning.

Håll elverktyget ide isolerade greppytorna när du utför arbete där kaptillbehör kan komma ikontakt med dolda ledningar. Kaptillbehör som kommer ikontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elstöt. c) Spänn fast verktyget ordentligt innan använd- ning. Detta verktyg producerar ett starkt utma- tat vridmoment och utan korrekt fastsättning av verktyget under arbetet kan kontrollen förloras vilket kan resultera iallvarliga personskador.48

a) Arbeta aldrig med högre hastighet än den märkta maximala hastigheten för bitsen. Vid högre hastighet kan bitsen böjas om den får ro- tera fritt utan kontakt med arbetsstycket vilken kan resultera ipersonskador. b) Påbörja alltid borrningen med låg hastighet och med bitsens spets ikontakt med arbetsstycket. Vid högre hastighet kan bitsen böjas om den får rotera fritt utan kontakt med arbetsstycket vilken kan resultera ipersonskador. c) Använd endast tryck idirekt linje med bitsen och använd inte överdrivet tryck. Bitsar kan böjas och göra att den bryts sönder eller att kontrollen förloras vilket kan resultera ipersonskador.

SÄKERHETSVARNINGAR FÖR BATTERI

a) Öppna inte batteriet. Risk för kortslutning. b) Skydda batteriet mot hetta, t.ex. mot kontinuer- lig intensiv solstrålning, brand, vatten och fukt. Risk för explosion. c) Vid skada och felaktig användning av batteriet kan ångor läcka ut. Ventilera området och sök medicinsk hjälp vid besvär. Ångorna kan irritera andningssystemet. d) Använd endast batteriet ikombination med din Ferm industriprodukt. Denna åtgärd ensamt skyddar batteriet mot farlig överbelastning. e) Batteriet kan skadas av vassa föremål såsom spikar eller skruvmejslar eller externa krafter. En intern kortslutning kan uppstå och batteriet kan brinna, avge rök, explodera eller överhettas.

SÄKERHETSVARNINGAR FÖR LADDARE

Avsedd användning Ladda endast uppladdningsbara batterier av typen CD801AA och CD803AA med laddaren. Andra typer av batterier kan explodera och orsaka personskada och skada. a) Apparaten får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte övervakas eller instrueras. b) Barn ska övervakas så att de inte leker med apparaten. c) Ladda inte batterier som inte är uppladdnings- bara! d) Batterierna måste placeras iett väl ventilerat område under laddning! Om nätsladden är skadad måste den bytas ut av tillverkaren, dess serviceverkstad eller annan likvä- rdigt kvalificerad person för att undvika fara. Elsäkerhet Kontrollera alltid så att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.

• Använd inte maskinen om nätkabeln eller nät- kontakten är skadad.

• Använd endast förlängningskablar som är lämpliga för maskinens effekt med en minsta tjocklek på 1,5 mm

. Om du använder en kabel- vinda, rulla alltid ut kabeln helt.

2. MASKININFORMATION

Avsedd användning Denna trådlösa borr är avsedd för åtdragning och loss- ning av skruvar samt borrning iträ, metall och plast. TEKNISKA SPECIFIKATIONER Denna handbok har tagits fram för olika uppsättningar / artikelnummer. Kontrollera motsvarande artikelnummer ispecifika- tionstabellen nedan för korrekt samman- sättning och innehåll idin uppsättning. Modell-nr Batterier ingår Laddare ingår Väska CD511DC S_CD511DC CD801AA CD802AA - S2_CD511DC 2 x CD801AA CD802AA - S3_CD511DC CD803AA CD802AA - S4_CD511DC - - x S5_CD511DC CD801AA CD802AA x S6_CD511DC 2 x CD801AA CD802AA x S7_CD511DC CD802AA CD802AA x Maskininformation Spänning 20 VChuckkapacitet 0.8-10mmMomentinställningar 17 + borrlägeSV

Modell-nr CD801AA Batterityp LitiumjonteknikSpänning 20 VKapacitet 2,0 AhRekommenderad laddare CD802AAVikt 0,3 kg Modell-nr CD802AA Laddare in 220-240V, 50Hz 0,4ALaddare ut 21V 2,5ALaddningstid 2 Ah batteri 60 minuterLaddningstid 4 Ah batteri 120 minuterRekommenderade batterier CD801AA, CD803AAVikt 0,36 kg Modell-nr CD803AA Batterityp LitiumjonteknikSpänning 20 V Kapacitet 4,0 AhRekommenderad laddare CD802AAVikt 0,65 kg Använd endast följande batterier från VONROC VPOWER 20V batteriplattform. Användning av andra batterier kan orsaka allvarliga skador eller skador på verktyget. CD801AA 20V, 2Ah litiumjon CD803AA 20V, 4Ah litiumjon Följande laddare kan användas för att ladda dessa batterier. CD802AA snabbladdare Batterierna från VONROC VPOWER 20V batteriplatt- form är utbytbara mellan alla VONROC VPOWER 20V batteriplattforms verktyg. Vibrationsnivå Vibrationsutsläppsnivån som anges idenna bruks

anvisning har uppmätts ienlighet med ett standar- diserat test iEN 62841, som kan användas för att jämföra verktyg med varandra och som en preliminär bedömning av exponering för vibrationer när du använder verktyget för angivna arbeten.

• Användning av verktyget för andra tillämp- ningar, eller med olika eller dåligt underhållna tillbehör kan avsevärt öka exponeringsnivån.

• De gånger då verktyget stängs av eller är på men egentligen inte används kan minska expo- neringsnivån betydligt. Skydda dig mot effekterna av vibrationer genom att underhålla verktyget och dess tillbehör, hålla händer- na varma och organisera ditt arbetsmönster. BESKRIVNING Siffrorna itexten hänvisar till diagrammen på sidan 2.

3. Upplåsningsknapp för batteriet

6. Momentinställningsring

Ta bort batteriet innan du utför något arbete på elverktyget. Batteriet måste laddas innan det används för första gången. Insättning av batteriet imaskinen (fig. B) Se till att batteriets utsida är ren och torr innan du ansluter det till laddaren eller maskinen.

Sätt in batteriet (2) imaskinens bas enligt fig. B.

2. Skjut batteriet framåt tills det klickar på plats.50

Borttagning av batteriet från maskinen (fig. B)

Kontroll av batteriets laddningsstatus (fig. C)

• Tryck kort på knappen (11) på batteriet för att kontrollera batteriets laddningsstatus.

Batteriet har 3 lampor som indikerar laddnings- nivån. Ju fler lampor som lyser, desto mer är batteriet laddat.

När lamporna inte lyser betyder det att batteriet är tomt och måste laddas omedelbart. Laddning av batteriet med laddaren (fig. C)

1. Ta ut batteriet (2) från maskinen.

2. Vänd batteriet (2) upp och ner och tryck in det

iladdaren (13) enligt fig. C.

Koppla in laddarens kontakt iett eluttag och vänta en stund. Laddarens LED-indikering (14) kommer att lysa och visa laddningsstatusen. Laddaren har två laddningsindikeringslampa (14) som indikerar laddningsprocessens status: Röd LED-status Grön LED- STATUS Laddningsstatus Av Av Ingen ström Av På Standbyläge: - Inget batteri insatt eller - Batteriet är isatt men laddningen är klar På Av Batteriladdning pågår

• Det kan ta upp till 60 minuter att fulladda 2Ah-batteriet.

• Det kan ta upp till 120 minuter att fulladda 4Ah-batteriet. Ta ut laddningskontakten från uttaget och ta ut batteriet från laddaren när batteriet har fulladdats. När maskinen inte används under längre tid är det bäst att lagra batteriet iladdat tillstånd. Montering och borttagning av borrar eller skruvbits (fig. A) Borrchucken (7) är lämplig för borrar och skruvbits med runda skaft och sexkantsskaft.

1. Håll maskinen stadigt med en hand.

2. Öppna borrchucken (7) genom att vrida den

medurs med din andra hand tills den öppnas tillräckligt mycket så att det går att sätta in skruvbitsen.

3. ISätt in borret eller skruvbitsen.

4. Dra åt borrchucken (7) igen genom att vrida den

5. Kontrollera om skruvbitsen är centrerad genom

att kort trycka på maskinens växelbrytare.

Justering av växlarna (fig. A) Byt aldrig växel när motorn är igång. Detta skadar din maskin. Sätt aldrig växelväljaren mellan två lägen. Detta skadar din maskin. Maskinen har två borrhastigheter som kan justeras genom att växelväljaren (8) skjuts framåt eller bakåt. Siffran på växelväljaren (8) visar vilket läge som har valts.

• Position 1: För långsam borrning, stora borrdi- ametrar eller skruvdragning. Maskinen ger hög effekt vid lågt varvtal.

• Position 2: För snabb borrning eller små borrdi- ametrar. Justera rotationsriktning (fig. A)

• Sätt riktningsbrytaren (9) till position för att dra åt skruvar eller använda den för borr- ning.

• Sätt riktningsbrytaren (9) till position för att ta ut skruvar. Igångsättning och avstängning av verktyget (fig. A) Växelbrytaren (5) används för aktivering av maski- nen och justering av rotationshastigheten.

• Tryck på växelbrytaren (5) för att aktivera maski- nen. Ju längre tid du trycker på brytaren, desto snabbare roterar borren.

Om du frigör växelbrytaren (5) stoppas maskinen.

• Sätt riktningsbrytaren (9) imittposition för att låsa växelbrytaren.SV

Justera vridmomentet (fig. A) Maskinen har 21 olika momentinställningar samt ett särskilt borrläge som ställer in effekten som överförs till chucken. Genom att vrida momentin- ställningsringen (6) kan du skruva in skruvar till ett förutbestämt djup, vilket är optimalt vid repetitiva arbetsuppgifter. Ju högre siffra, desto högre är momentet som överförs.

• Välj en låg inställning för små skruvar och mjukt bearbetningsmaterial.

Välj en hög inställning för stora skruvar, hårda bearbetningsmaterial och när du drar ut skruvar.

• Välj företrädesvis en så låg inställning som möjligt när du drar åt skruvar. Välj en högre inställning om motorn hackar innan skruven är ordentligt åtdragen.

• Vrid momentinställningsringen (6) till borrläget ( ) genom att vrida den moturs så långt det går innan du börjar borra. Se till att riktningsbrytaren (9) alltid är satt till under borrning. Maskinen är utrustad med en elektronisk överlastskyddsfunktion. När maskinen överbelastas stängs den av automatiskt. Vänta några sekunder så att överlastskyd- det återställs när detta inträffar.

Stäng alltid av maskinen och ta ut batteriet från maskinen innan rengöring och underhåll. Rengör maskinen hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska kompo- nenterna. GARANTI VONROC-produkter är utvecklade enligt högsta kvalitetsstandard och garanteras fria från defekter ibåde material och utförande under den period som lagen föreskriver från och med inköpsdatumet. Om produkten skulle utveckla fel under denna peri- od på grund av defekt material och/eller utförande, kontakta då VONROC direkt. Följande omständigheter är undantagna från denna garanti:

• Reparationer och/eller ändringar har gjorts eller försökts utföras på maskinen av obehöriga servicecenter;

• Verktyget har missbrukats, använts på fel sätt eller underhållits felaktigt;

• Reservdelar som inte är original har använts. Detta utgör den enda garantin som företaget ger antingen uttryckt eller underförstått. Det finns inga andra garantier uttryckta eller underförstådda som sträcker sig bortom detta, inklusive de underför- stådda garantierna för säljbarhet och lämplighet för ett visst syfte. Under inga omständigheter ska VONROC hållas ansvarigt för indirekta skador eller följdskador. Återförsäljarnas åtgärder ska begrän- sas till reparation eller byte av enheter eller delar som inte uppfyller kraven. Produkten och användarhandboken kan ändras. Specifikationerna kan ändras utan förvarning.52
