Produkttype	Trådløs skruemaskine
Mærke	Vonroc
Model	S_CD511DC
Spænding	20 V
Patronkapacitet	0,8 - 10 mm
Antal momentindstillinger	17 + boretilstand
Tomgangshastighed (position 1)	0 - 450 omdr./min.
Tomgangshastighed (position 2)	0 - 1600 omdr./min.
Vægt (uden batteri)	1,15 kg
Batteritype	Lithium-Ion, 20 V
Tilgængelige batterikapaciteter	2,0 Ah (CD801AA) eller 4,0 Ah (CD803AA)
Anbefalet oplader	CD802AA, indgang 220-240 V, 50 Hz, udgang 21 V, 2,5 A
Opladningstid (batteri 2 Ah)	Cirka 60 minutter
Opladningstid (batteri 4 Ah)	Cirka 120 minutter
Lyttryksniveau (LPA)	78,3 dB(A), K=5 dB(A)
Lydtryksniveau (LWA)	86,3 dB(A), K=5 dB(A)
Vibrationer (ah.D)	2,041 m/s², k=1,5 m/s²
Materialer der kan bores i	Træ, metal, plast
Hovedfunktioner	Boring, skruning/afskruning, momentindstilling, to hastigheder, frem/tilbage
Vedligeholdelse og rengøring	Rengør kroppen med en blød, let fugtig klud, brug ikke aggressive midler
Sikkerhed	Dobbelt isolering, overbelastningsbeskyttelse, automatisk stop ved overbelastning
Reservedele og reparationsmuligheder	Kompatible batterier: CD801AA, CD803AA; oplader CD802AA; reparation hos autoriseret fagmand
Garanti	I overensstemmelse med gældende lovgivning, dækker materiale- og fabrikationsfejl

Ofte stillede spørgsmål - S_CD511DC Vonroc

Hvordan oplader jeg batteriet til Vonroc S_CD511DC skruemaskinen?

Fjern batteriet fra maskinen, sæt det i opladeren CD802AA, tilslut opladeren til en stikkontakt. LED'erne angiver opladningsstatus. Batteriet 2 Ah oplades på 60 minutter, 4 Ah på 120 minutter.

Hvilke batterier er kompatible med denne model?

Batterierne fra VONROC VPOWER 20V platformen: CD801AA (2 Ah) og CD803AA (4 Ah). Brug kun disse batterier for at undgå risiko.

Hvordan indstiller jeg tilspændingsmomentet?

Drej momentindstillingsringen (6) til det ønskede tal (1 til 17) eller til boretilstand. Jo højere tal, desto større moment. Start med en lav indstilling til små skruer.

Hvordan skifter jeg rotationshastighed?

Skub hastighedsvælgeren (8) frem eller tilbage: position 1 for lav hastighed (0-450 omdr./min.) og position 2 for høj hastighed (0-1600 omdr./min.). Skift aldrig hastighed, mens motoren kører.

Hvordan vender jeg rotationsretningen?

Brug rotationsretningskontakten (9): venstre position til skruning/boring, højre position til afskruning. Midterpositionen låser start/stop-knappen.

Hvad gør jeg, hvis skruemaskinen stopper brat under brug?

Det er overbelastningsbeskyttelsen. Vent et par sekunder, indtil beskyttelsen genaktiveres, og genoptag arbejdet med mindre kraft om nødvendigt.

Hvordan vedligeholder jeg Vonroc S_CD511DC skruemaskinen?

Før vedligeholdelse skal batteriet fjernes. Rengør kroppen med en blød, let fugtig klud (sæbevand). Brug ikke opløsningsmidler. Hold ventilationsåbningerne rene.

Kan jeg bruge denne skruemaskine til at bore i metal?

Ja, den er designet til boring i træ, metal og plast. Brug den korrekte hastighed (position 2 til metal) og et passende bor.

Medfølger der batteri og oplader til skruemaskinen?

Det afhænger af sættet. Modellen S_CD511DC kan sælges uden eller med forskellige sæt (S_CD511DC, S2_CD511DC osv.). Tjek produktbeskrivelsen for at se det præcise indhold.

Hvordan kontrollerer jeg batteriets ladeniveau?

Tryk kort på indikatorknappen (11) på batteriet. De fire LED'er angiver niveauet: jo flere LED'er der lyser, desto mere opladet er batteriet. Hvis ingen LED lyser, er batteriet tomt.

BRUGSANVISNING S_CD511DC Vonroc

Klasse II Maskin-Dobbelisolert-Det er ikke behov for jordet støpsel.

Produktet er i samsvar med aktuelle sikkerhetsstandarder i EU-direktivene.

GENERELLE SIKKERHETSADVARSLER FOR ELEKTKROVERKTØY

b) Barn som er under tilsyn skal ikke á leke med apparatet.
c) Ikke lad opp ikke-oppladbare batterier!
d) Under lading skal batterier plasseres i et omrade som er godt ventiliert!

Tallene i teksten henvise til diagrammene pa side 2.

1. Maskin
2. Batteri
3. Batteriopplasingsknapp
4. Arbeidslampe
5. Av/pa bryter
6. Momentjusteringsring
7. Chuck
8. Girvalgbryter
9. Retningsbryter
   10.Beltekrok
   11.Batteri LED-indikatorknapp
   12.Batteri LED-indikatorer
   13.Lader
   14.LaderLED-indikatorer

3. MONTERING

Laderen har to LED-indikatorer (14) som indikerer statusen på ladeprosessen:

Borchucken (7) er egnet for bor og skrutrekkerbits med rund aktsel samt sekskantaksel.

Folgende omstendigheter er ekskludert fra denne garantien:

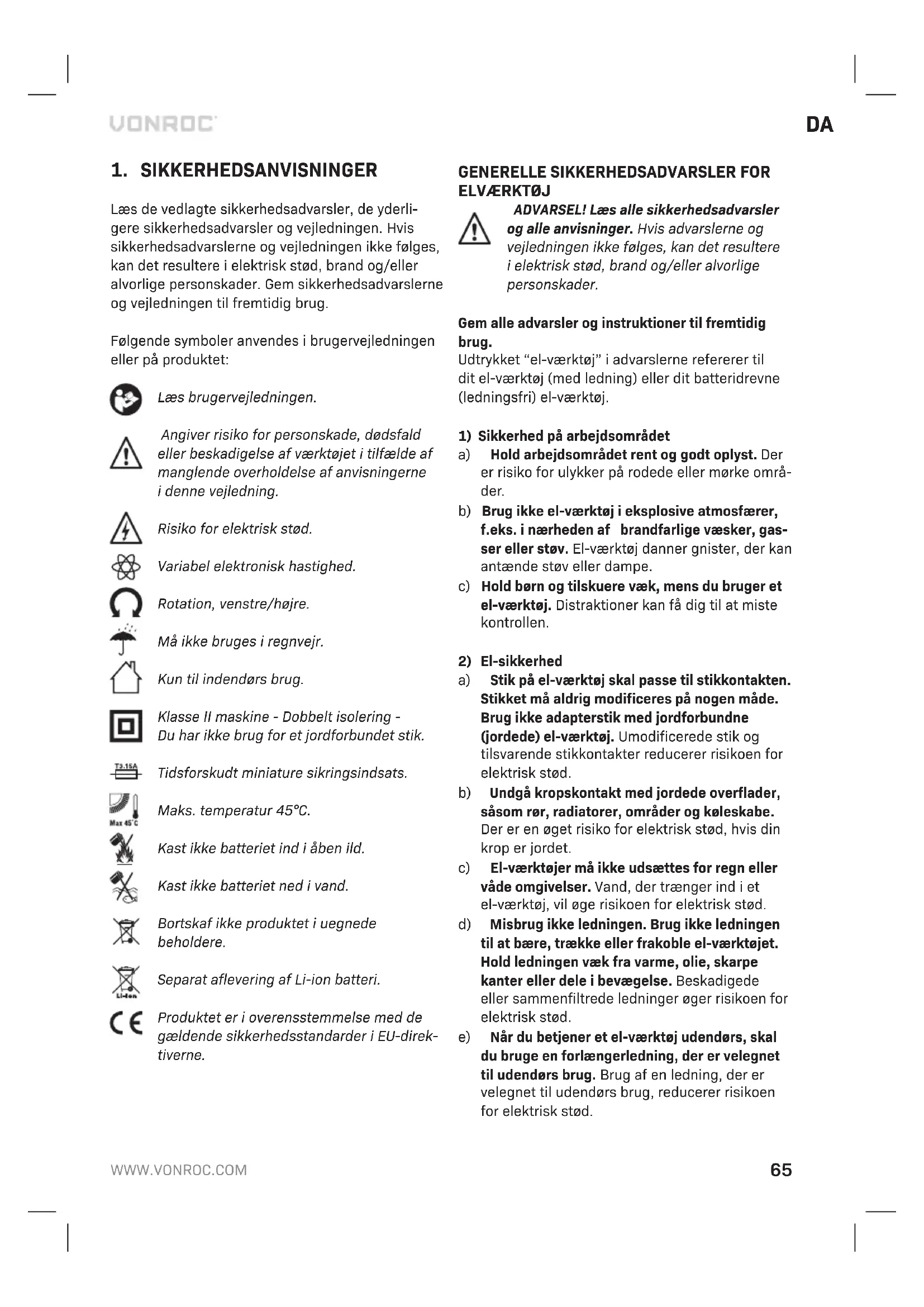

Læs de vedlagte sikkerhedsadversler, de yderligere sikkerhedsadversler og vegledningen. Hvis sikkerhedsadverslerne og vegledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige persorskader. Gem sikkerhedsadverslerne og vegledningen til fremtidig brug.

Folgende symboler anvendes i brugervejledningen erller pa produitet:

Laes brugervejledningen.

Angiver risiko for personskade, dodsfald eller beskadigelse af værktoget i tilfaelde af manglende overholdelse af anvisningerne i donne vegledning.

Risiko for elektrisk stød.

Variabel elektronisk hastighed.

Rotation, venstre/hjre.

Må ikke bruges i regnvejr.

Klasse II maskine - Dobbelt isolering - Du har ikke brug for et jord forbundet stik.

Tidsforskud miniature sikringsindsats.

Maks. temperatur 45^

Kast jegke batteriet ind i aben ild.

Kast jegke batteriet ned i vand.

Bortskaf/DDekdukdt i uegnede beholdere.

Produktet er i overensstemmelse med de gaelende sikkerhedsstandar der EU-direktiverne.

GENERELLE SIKKERHEDSADVARSLER FOR ELVÆRKTØJ

ADVARSEL! Læs alle sikkerhedsadvarsler og alle anvisninger. Hvis advarslerne ogvejledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige persorskader.

Gem alle advarsler og instruktioner til fremtidig. brug.

Udtrykket "el-værktoj" i advarslerne refererer til dit el-værktoj (med ledning) aller dit batteridrevne (ledningsfri) el-værktoj.

1) Sikkerhed på arbejdsområdet

a) Hold arbejdsområdet rent og godt oplyst. Der er risiko for ulykker pa rodede eller mørke områder.
b) Brug ici el-vaerktj i eksplosive atmospferer, f.eks. i nærheden af brandfarlige vasker, gasser erler stov. El-vaerktj danner gnister, der kan antaende stov erler dampe.
c) Hold børn og tilskuere væk, mens du bruger et el-værktoj. Distraktioner kan fá dig til at miste kontrollen.

2) El-sikkerhed

a) Stik på el-værktøj skal passer til stikkontakten. Stikket på aldrig modificereres på nogen在这方面。 Brug ikke adapterstik med jord forbundne (jordede) el-værktøj. Umodificerede stik og tilsvarende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordede overflader, sösom rør, radiatorer, områder og koleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordet.
c) El-vaerktjer ma ikke udsættes for regn aller våde omgivelser. Vand, der trænger ind i et el-vaerktj, vil oge risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug ikke ledningen til at böre, trække eller frakoble el-vektøjet. Hold ledningen vaek fra varme, olie, skarpe kanter eller dele i bevægelse. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Nár du betjener et el-værktøj udendørs, skal du bruge en forlængerledning, der er velegnet til udendørs brug. Brug af en ledning, der er velegnet til udendørs brug, reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge et maskinveerktj i et fugtigt miljo, bör du anvende en Forsyning, der er beskyttet af en fejlstrømsafbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.
3) Personlig sikkerhed
a) Vær opmaerk som, se hvad du laver, og brug din sunde fornuft, nár du bruger et el-værktoj. Brug ikke et el-værktoj, nár du er træt eller pavirket af stoffer, alkohol eller medicin. Et øjebliks uopmaerk somhed under brug af el-værktoj kan resultere i alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Bae altid ejenvarn. Beskyttelsesusdstdyr sasom stovmaske, skridsikre sikkerhedssko, hjelm eller horevarn, der bruges til passende forhold, reducerer personskader.
c) Undgå utilisitet start. Sørg for, at kontakten er slukket, før du tilslutter strømkilden og/eller batteripakken, tager maskinen op eller bærer værktøj. Hvis el-værktøj bæres med fingeren på kontakten, ellr nár el-værktøj stromføres medændt kontakt, kan der nemt ske ulykker.
d) Fjern en eventuel justeringsnøgle aller skruenøgle, inden du tænder for el-værktøjet. En skruenøgle eller en justeringsnøgle, der er fastgjort til en roterende del af el-værktøjet, kan resultere i personskade.
e) Ræk dig ikke for langt. Hold altid et korrekt fodfæste og balancen. Dette giver bedre kontrol over el-værktøjet i uventede situationer.
f) Klaed dig korrekt. Bær ikke løst toj eller smykker. Hold dit här, toj og handsker væk fra bevægelige dele. Løst toj, smykker eller langt här kan sætte sig fast i bevægelige dele.
g) Hvis der leveres eheder til tilslutning af stovudsugnings- og opsamlingsfaciliteter, skal du sikre, at disse er tilsluttet og bliver brugt korrekt. Brug af stovopsamling kan reducere stovrelaterede farer.
h) Lad/DDkndskab opnæt gennem hyppig brug af værktj lade dig blive tilbagelænet og ignorer e værktjssikkerhedsprincper. En skodesløs handling kan forarsage alvorlig persorskade inden for en brakdel af et sekund.
4) Brug og pleje af el-værktoj
a) Tving ici el-vaerktojet. Brug det korrekte el-vaerktoj til din opgave. Det korrekte el-vaerktoj vil gore et bedre stykke arbejde og vil vare

mere sikkert ved den hastighed, det var beregnet til.

b) Brug/DDe el-vaerktoget, hvis kontakten ikke tander og slukker. Ethvert el-vaerktoj, der icke kan styres med kontakten, er farligt og skal repareres.
c) Tag stikket ud af strømkilden og/eller fjern batteripakken fra el-værktøj, før du foretager justeringer, skifter tilbehørller opbevarer el-værktøj. Disse forebyggende sikkerhedsforanstaltninger reducerer risikoen for at starte el-værktøj ved et uheld.
d) Opbevar inaktiv el-værktoj laden for boRs rækkevidde, og lad ikke personer, der/DDke har kendskab til el-værktoget aller disse instruktioner, betjene værktoget. El-værktoger er farlige i hænderne på utrænede brugere.
e) Vedligehold el-værktøjer. Se after forkert justering eller binding af bevægelige dele, ødelagte dele og enhver,anden tilstand, der kan pärvek el-værktøjets drift. Hvis det er beskadiget, bør du fæ el-værktøjet repareret for brug. Man- ge ulykker forårsages af dãrligt vedligeholdt el-værktøj.
f) Hold skareværktoj skarpt og rent. Korrekt vedligeholdte skareværktjoer med skarpe skarekanter harindre tilbogelighed til at kinde og er lettere at styre.
g) Brug el-værktoj, tilbehør og værktøjsbor osv. i overensstemmelse medppe instruktioner under hensyntagen til arbejdsforholdene og det arbejde, der skal udfores. Brug af el-værktoget til andet arbejde end det tilsigtede kan resultere i en farlig situation.
h) Hold handtag og gribeflader tøre, rene og fri fra olie og fedstof. Glatte handtag og gribeflader giver ikke mulighed for sikker handtering og kontrol af værktøjet i uventede situationer.

5) Brug og pleje af værktøjsbatteri

a) Brug kun den oplader, der er specificeret af producenten, til opladning. En oplader, der er egnet til en type batteripakke, kan forarsage risiko for brand, nár den anvendes med en,anden batteripakke.
b) Brug kun el-værktøj med specifikt udformede batteripakker. Brug af andre batteripakker kan resultere i risiko for persorskader og brand.
c) När batteripakken ikke er i brug, skal den holdes væk fra andre metalgenstande, som f.eks. papirclips, mønter, nogler, sm, skruer eller

andre sma metalgenstande, der kan skabe en forbindelse fra den ene terminal til den,anden. Hvis batteriterimalerne kortsluttes, kan det forarsage forbrandinger erler en brand.

d) Ved forkert anvendelse kan der slippe vaeske ud af batteriet; undgå kontakt. Skyl med vand, hvis der skulle opstå kontakt ved et uheld. Sog derudover lægehjælp, hvis der kommer vaeske ind i øjnene. Væske fra batteriet kan forårsage irritation eller forbrændinger.
e) Brug ikke en batteripakke eller etærktøj, der er beskadigetller modificeret. Beskadi-gedeller modificerebatteri kan udvise uforudsigelig adfærd, hvilket resultereri brand, eksplosionller risiko for personskade.
f) Undlad at udsette en batteripakke aller et varktoj for aben ild aller for hoj temperatur. Udseltse for aben ild aller temperatur over 130^ kan forarsage eksplosion. BEMAERK Temperaturen, 130^ "kan erstattes af temperatu- ren ,265^^
g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktæjet utden for temperaturintervalt specificeret i instruktionerne. Forkert opladning eller opladning ved temperaturer utden for det specificerede interval kan beskadige batteriet og øge risikoen for brand.

6) Service
a) Lad dit el-værktøj blive serviceret af en kvalificeret reparator, der kun bruger identiske reservedele. Dette sikrer, at maskinveerktøjert fortsat er sikkert at bruge.
b) Foretag aldrig service på beskadigede batteripakker. Service af batteripakker bør kun udfores af producenten eller autoriserede serviceudydere.

YDERLIGERE SIKKERHEDSADVARSLER FOR BOREMASKINER OG SKRUETRAEKKERE Sikkerhedsadvarsler for bor

a) Bær høreværn ved slagboring. Hvis du udsettes for stoj, kan det forårsage horetab.
b) Hold fast rundt om el-værktøjet på de isolerede gribebflader,ningar bliver udført arbejde, hvorskaretilbehoret muligvis kankommen i kontakt med skjulte ledninger. Hvis skaretilbehör kommer i kontakt med en strømførende ledning, kan det forårsage at el-værktojets eksponderede metaldele bliver strømførende og udsætter brugeren for elektrisk stød.

c) Stot værktøj korrekt inden brug. Værktøj skaber et moment med hij effekt og.uden korrekt stotte af værktøj under betjening kan der forekommen tab af kontrol, hvilket resulterer i personskade.

SIKKERHEDSINSTRUKTIONER UNDER BRUG AF LANGE BOREHOVEDER

a) Betjen aldrig ved højere hastighed end borehovedets maksimale nominelle hastighed. Ved højere hastigheder kan boret blive bojet, hvisdet roterer frit uden kontakt med arbejdsemnet, hvilket resulterer i personskade.
b) Begynd altid at bore ved lav hastighed og med en borespids i kontakt med arbejdsemnet. Ved hjere hastigheder kan boret blive bojet, hvisd det roterer frit uden kontakt med arbejdsemnet, hvilket resulterer i personskade.
c) Pafør kun pres i direkte linje med boret, og pafør ikke for meget pres. Bor kan blive bojet og forarssage odelæggelse eller tab af kontrl, hvilket resulterer i persorskade.

SIKKERHEDSADVARSLER FOR BATTERI

a) Abn畸形 batteryet. Fare for kortslutning.
b) Beskyt batteriet mod varme, f.eks. mod kontinuerigt intensst sollys, brand, vand og fugt. Fare for eksplosion.
c) I tilfælde af skade og forkert brug af batteriet, kan der blive udsendt dampe. Udluft området, og søg lægehjælp i tilfælde af klager. Dampene kan irritereändedrætssystemet.
d) Brug kun batteriet sammen med dit Vonrocprodukt. Denne foranstaltning alene beskytter batteriet mod farlig overbelastning.
e) Batteriet kan blive beskadiget af spidse genstande sasom som eller skruetrakkere eller af eksternt pafort kraft. Der kan opsta en intern kortslutning, og batteriet kan brende, ryge, ekspodere ell er bliver overophedet.

SIKKERHEDSADVARSLER FOR OPLADER Tilsigtet brug

Oplad kun genopladelige batteripakker af type CD801AA og CD803AA med opladeren. Andre typer batterier kan spreenge og dermed forårsage personskader og beskadigelser.

a) Dette apparat er/DDke beregnet til at blive anvendt af personer (herunder børn) med reducere fysiske, sansemessige ellertmentale evner smt med manglende erfaring ellere vi

den, medindre de er under opsyn eller bliver instrueret.

b) Børn skal vare under opsyn, sä de/DDle leger med apparatet.
c) Oplad ilk batterier, der ilk er genopladelige!
d) Under opladningen skal batterierne befinde sig i et omrade med god udluftning!

Hvis nettedningen er beskadiget, skal den udskiftes af producenten, dennes serviceagent aller en tilsvarende kvalificeret person for at undgå fare.

El-sikkerhed

Kontroller altid, at strømforsyningens
spænding stemmer overens med spændingen på ydelsesskiltet.

• Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/
• Brug kun forlangerledninger, der er velegnede til maskinens effekt med en minimumstykkelse pa 1,5mm^2 . Hvis du bruger en forlangerkabelrulle, skal du alto rulle kablet welt ud.

2. MASKINOPLYSNINGER

Tilsigtet brug

Denne vegledning er udarbejdet til forskellige sæt/varenumre. Kontroller det tilsvarende varenummer i nedenstændet babel med specifikationer for den korrekte sammensætning og indholdet af dit sæt.

Model nr	Batteriemedfølger	Opladere medfølger	Kuffert
CD511DC	---
S_CD511DC	CD801AA CD802AA -
S2_CD511DC	2 x CD801AA CD802AA -
S3_CD511DC	CD803AA CD802AA -
S4_CD511DC	-- x
S5_CD511DC	CD801AA CD802AA x
S6_CD511DC	2 x CD801AA CD802AA x
S7_CD511DC	CD802AA CD802AA x

Maskinoplysninger
Spænding	20 V=
Borepatronskapacitet	0.8-10mm
Momentindstillinger	17 + Boretilstand
Hastighed Eden last Position 1: Position 2:	0-450/min 0-1600/min
Vægt	1,15kg
Lydtrykniveau LFA	78,3 dB(A), K=5dB(A)
Lydtrykeffekt LwA	86,3 dB(A), K=5dB(A)
Vibration ah,D	2,041 m/s2k=1.5m/s2

Model nr.	CD801AA
Batterity	Lithium-Ion
Spænding	20 V-
Kapacitet	2,0 Ah
Anbafalet oplader	CD802AA
Vægt	0,3kg

Model nr.	CD802AA
Opladerinput	220-240 V, 50 Hz 0,4 A
Opladeroutput	21 V=2,5 A
Opladningsid 2 Ah batteri	60 minutter
Opladningsid 4 Ah batteri	120 minutter
Anbefalede batterier	CD801AA, CD803AA
Vægt	0,36kg

Model nr.	CD803AA
Batterity	Lithium-Ion
Spending	20 V-
Kapacitet	4,0 Ah
Anbefalet oplader	CD802AA
Vægt	0,65kg

Brug kun de falgende batterier af VONROCVPOWER 20V-batteriplatformen. Brug af andre batterier kan forarsage personskade eller beskadigelse af værktøjet.

CD801AA 20V,2Ah Lithium-Ion

Den følgende oplader kan bruges til at oplade disse batterier.

CD802AA Hurtig oplader

Batterierne af VONROC VPOWER 20V-batteriplatformen kan udskiftes med alle værktjoer af VONROC VPOWER 20V-batteriplatformen.

Vibrationsniveau

Det udsende vibrationsniveau, der er angivet i donne brugsvejledning, er blevet malt i overensstemmelse med en standardiseret test i henhold til EN 62841. Den kan bruges til at sammenigne et værktøj med et andet og som en indledende vurdering af ekspondering for vibration, när værktøjet bruges til de naevnte anvendelser.

• När værktøjet bruges til forskellige anvendelser, eller med forskelligt eller)darligt vedligeholdt tilbehør, kan eksponeringsniveauaet oges betydeltigt.
• De gange, hvor værktøj er slukket, eller när det er tændt, men ikke bruges til opgaven på det pagældende tidspunkt, kan det reducere eksponderingsniveauaut betydeligt.

Beskyt dig mod vibrationseffekterne ved at vedlige-holde værktog og dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre.

BESKRIVELSE

Tallene i teksten henviser til diagrammerne paskide 2.

1. Maskine
2. Batteri
3. Knap til oplasning af batteri
4. Arbejdslys
5. Taend/sluk-kontakt
6. Momentjusteringsring
7. Spændepatron
8. Kontakt til gearvalg
9. Retningskontakt
10. Baeltekrog
11. Knap til LED-indikatorer for batteri
12. LED-indikatorer for batteri
    13.Oplader
13. LED-indikatorer for oplader

3. MONTERING

Tag batteriet ud, inden der udfores arbeitspeå el-værktøjet.

Batteriet skal oplades inden Forste brug.

Sadan saettes batteriet ind i maskinen (fig. B)

Sarg for, at batteriets yderside er ren og tør,
inden du forbinder det til opladeren ell er maskinen.

1. Sæt batteriet (2) ind i maskinens base, som vist pa fig. B
2. Skub batteriet laengere frem, indtil det klikker pa plads.

Sadan tages batteriet ud af maskinen (fig. B)

1. Tryk på knappen til oplåsning af batteri (3)
2. Træk batteriet ud af maskinen, som vist pa fig. B.

Kontrol af batteriets opladestatus (fig. C)

Tryk kortvarigt pa knappen (11) pa batteriet for at kontrollere batteriets opladningsstatus.
- Batteriet har 3 lamper, der angiver opladnings-niveauaut. Jo flere lamper, der lyser, des mere opladning er der tilbage i batteriet.
Nar lamperne seks lyser, betyder det, at batteriet er tomt og skal oplades med det samme.

Opladning af batteriet med opladeren (fig. C)

1. Tag batteriet (2) ud af maskinen.
2. Vend batteriet (2) på hovedet, og skub det ind i opladeren (13), som vist på fig. C.
3. Skub batteriet, indtil det er helt inde i abningen.
4. Sæt opladerstikket i en stikkontakt, og vent et øjeblik. LED-indikatorerne på opladeren (14) lyser og viser opladerens status.

Opladenen har 2 LED-indikatorer (14), som indikerer opladningsprocessens status:

Rød LED-status Grøn LED-status Opladerstatus
Slukket Slukket Ingen strøm
Slukket Tændt		Standby-tilstand: - Intet batteri isat, eller - Batteri isat, men opladning er afsluttet
Taendt Slukket		Batteriopladning i gang

• Det kan tage op til 60 minuutter at Iade 2 Ah batteriet welt op.
• Det kan tage op til 120 minutter at lade 4 Ah batteriet helt op.

När batteriet er ladet helt op, skal du tage opladerens stik ud af kontakten og fjerne batteriet fra opladenen.

När maskinen不解 bruges gennem en laengere periode, er det bedst at opbevar batteriet i opladet tilstand.

Isaatng og fjernelse af boremaskinebor erler skruetrækkerbor (fig. A)

Borepatronen (7) er velegnet til boremaskinebor og skruetraekkerbor med rund aktel samt med sekskantet aktel.

1. Hold maskinen fast med den ene hand.
2. Abn borepatronen (7) ved at dreje den med uret med den anden hand, indtil den er tilstrækkelig aben til, at et bor kan skubbes ind.
3. Isaat boremaskineborets aller skruetrakkerbo- rets aktel.
4. Stramigen borepatronen ved at rotere den (7) fast mod uret.
5. Kontroller, om boret befinder sig i centrum ved kortvarigt at aktivere maskinens taend/sluk-kontakt.

4. BETJENING

Justering af gearene (fig. a)

skift aldrig gear, mens motoren korer. Dette vil beskadige maskinen.

Stil aldrig kontakten midd imellem begge positioner, da dette vil beskadige din maskine.

Maskinen har 2 borehastigheder, som kan justeres ved at skubbe gearkontakten (8) frem aller tilbage. Nummeret på gearkontakten (8) viser hvilken position, der er valgt.

• Position 1: Til langsom boring, stor borediameter aller skruetraekning. Maskinen har en hoj effekt ved en lav hastighed.
  Position 2: Til hurtig boring ell lille borediameter.

Sadan justeres rotationsretningen (fig. A)

Tænd og sluk maskinen (fig. A)

Tænd/sluk-kontakten (5) bruges til at aktivere maskinen og justere rotationshastigheden.

När du trykker på tænd/sluk-kontakten (5), aktiveres maskinen. Jo laengere kontakten skubbes, des hurtigere drejer boret rundt.
Nar taend/sluk-kontakten (5) slippes, standser maskinen.
- Flyt kontakten til omvendt retning (9) til mid-terpositionen for at lase taend/sluk-kontaktens bevgelse.

Justering af momentet (fig. A)

Maskinen har 21 forskellige momentindstillinger og en særlig boretilstand for at indstille den effekt, der overføres til borepatronen. Ved at rotere momentjesteringsringen (6) kan skruer fastskrues til en forudvalgt dybde, hvilket er ideelt til repetitivt arbejde. Jo højere et tal, des større moment overføres.

Vaelg en lav indstilling til sma skruer eller blodt arbejdsmaterialie.
Vaelg en høj indstilling til store skruer, härde arbejdsmaterialer, og nár der fjernes skruer.
Du bør helst vælge en SSE lav indstilling som muligt ved fastskruning. Vælg en højere indstilling, his motoren glider, inden skruen er helt strammet.
- Ved boring skal ringen til momentjustering (6) drejes til indstillingen for boring (1) vette gores ved at dreje den helt mod uret.

Maskinen er udstyret med en Funktion til beskyttelse mod elektronisk overbelastning. När maskinen bliver overbelastet, lukker den automatisk ned. När dette sker, bedes du vente nogle f sékunder pa, at beskyttelsen mod overbelastning nulstiller sig selv.

5. VEDLIGEHOLDELS

För rengöring og vedligheholdelse skal du altid slukke for maskinen og fjerne batteripakken fra maskinen.

Rengør maskinbekledningerne regelmæssigt med en blød klud, helst after hv er anvendelse. Sorg for, at der/DD er stov erller snavs i ventilationsabningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug不同程度 oplosningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter.

GARANTI

VONROC-produkter er udviklet til de højeste kvalitetsstandarder og er garanteret fri for defekter i bade materialer og udforelse i den periode, der er retsligt angivet fra datoen for det originale kob. Hvis produitket skulle udvikle fejl i dette periode på grund af defekt materiale og/eller udforelse, bedes du kontakte VONROC direkte.

Følgende omstændigheder er udelukket fra denne garanti:

• U autoriserte servicecentre har foretaget aller gjort forsøg på at foretage reparatoner og/ellerændringer på maskinen;
  Normal slitage;
  Værktajet er blevet misbrugt, brugt forkert aller...,
  ikke passende vedligeholdt;
• Der er anvendt ikke-reservedele.

Dette udgør den eneste garanti, virksomheden har givet, enten udtrykt eller underforstæet. Der er ingen andre garantier, udtrykt eller underforstæet, som strækker sig ud over denen, herunder de underforstæede garantier for salgbarhed og egnethed til et bestemt formål. Under ingen omstændigheder skal VONROC holds ansvarlig for tilfældige skader eller følgeskader. Forhandlerens retsmidler skal��e begrænetsit reparationller udskiftning afenheder eller dele, der ikke overholder kravene.

Produktet og brugervejledningen er genstand for eandringer. Specifikationer kan ændres uten yderligere varsel.

1.INSTRUKCJEBEZPIECZENSTWA
