| Tipo di prodotto | Trapano-avvitatore a batteria |
| Marca | Vonroc |
| Modello | S_CD511DC |
| Tensione | 20 V |
| Capacità del mandrino | 0,8 - 10 mm |
| Numero di regolazioni di coppia | 17 + modalità foratura |
| Velocità a vuoto (posizione 1) | 0 - 450 giri/min |
| Velocità a vuoto (posizione 2) | 0 - 1600 giri/min |
| Peso (senza batteria) | 1,15 kg |
| Tipo di batteria | Ioni di litio, 20 V |
| Capacità batteria disponibili | 2,0 Ah (CD801AA) o 4,0 Ah (CD803AA) |
| Caricabatterie consigliato | CD802AA, ingresso 220-240 V, 50 Hz, uscita 21 V, 2,5 A |
| Tempo di ricarica (batteria 2 Ah) | Circa 60 minuti |
| Tempo di ricarica (batteria 4 Ah) | Circa 120 minuti |
| Livello di pressione acustica (LPA) | 78,3 dB(A), K=5 dB(A) |
| Livello di potenza acustica (LWA) | 86,3 dB(A), K=5 dB(A) |
| Vibrazioni (ah.D) | 2,041 m/s², k=1,5 m/s² |
| Materiali forabili | Legno, metallo, plastica |
| Funzioni principali | Foratura, avvitatura/svitatura, regolazione di coppia, due velocità, marcia avanti/indietro |
| Manutenzione e pulizia | Pulire il corpo con un panno morbido leggermente inumidito, non utilizzare prodotti aggressivi |
| Sicurezza | Doppio isolamento, protezione da sovraccarico, arresto automatico in caso di sovraccarico |
| Ricambi e riparabilità | Batterie compatibili: CD801AA, CD803AA; caricabatterie CD802AA; riparazione da parte di un professionista autorizzato |
| Garanzia | Conforme alla legislazione vigente, copre i difetti di materiale e di manodopera |
Domande frequenti - S_CD511DC Vonroc
Domande degli utenti su S_CD511DC Vonroc
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trapano senza fili in formato PDF gratuitamente! Trova il tuo manuale S_CD511DC - Vonroc e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. S_CD511DC del marchio Vonroc.
MANUALE UTENTE S_CD511DC Vonroc
Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultagioni.
I seguenti symboli sono utilizzati nel presente manuale utente o sul prodotto:
Leggere il manuale per l'utente.
Denota il rischio di lesioni personali, morte o anni allutensile in caso di mancata osservanza delle istruzioni contenate nel presente manuale.
Rischio di scosse elettriche.
Velocità elettronica variabile.
Rotazione, sinistra/destra.
Non esporre alla pioggia.
Solo per uso interno.
Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.
Fusibile miniaturizzato a tempo ritardato.
Temperatura massima 45^
Non gettare la batteria nel fuoco.
Non gettare la batteria nell'acqua.
Non smaltire il prodotto in contentitori non idonei.
Raccolta differenziata per la batteriaagli ioni di litio.
Il prodotto è conforme agli standard pertinenti in materia di sicurezza previsti alla legislazione Europea.

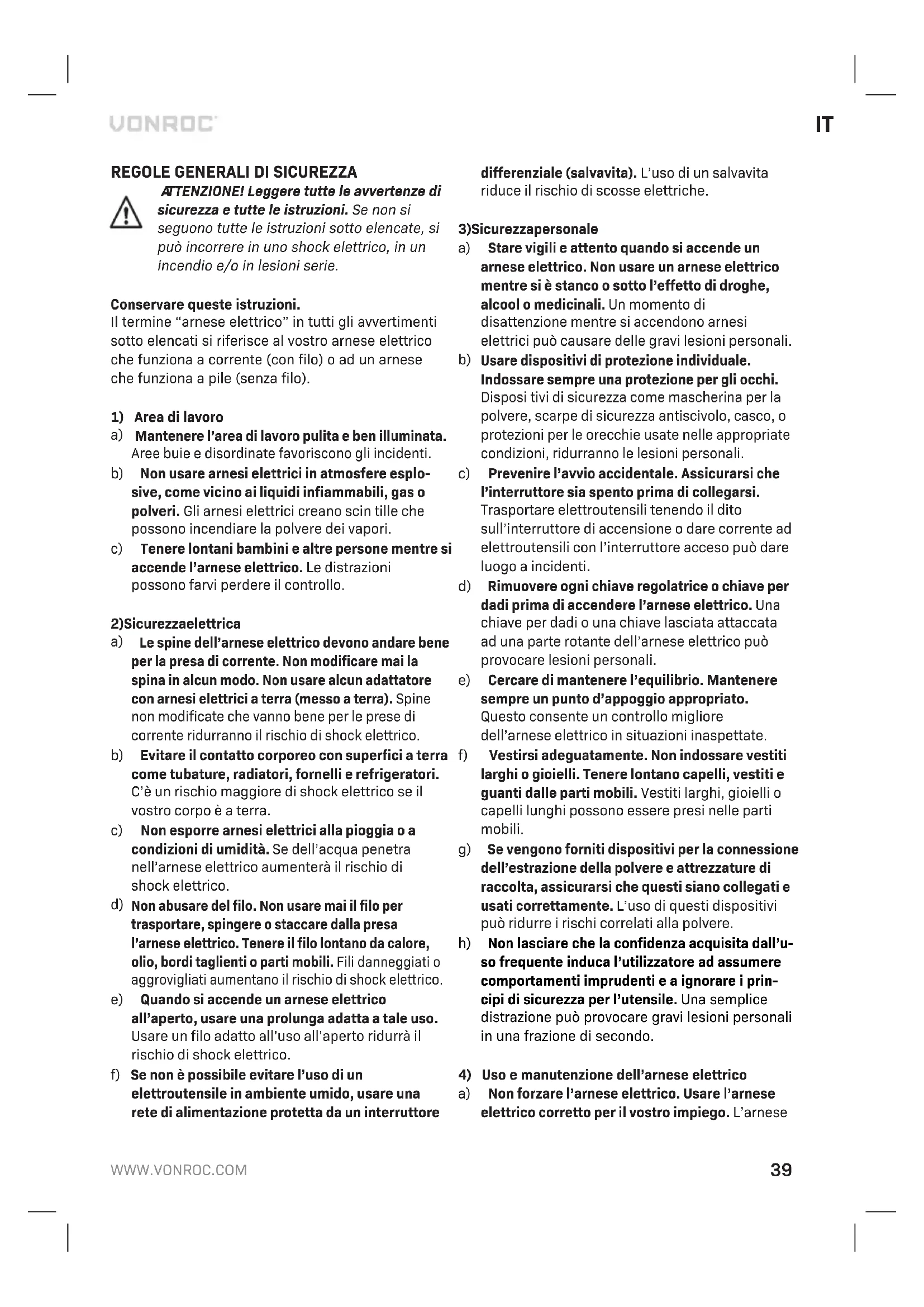

REGOLE GENERALI DI SICUREZZA
ATTENZIONE! Leggere tutte le avventenze di sicurezza e tutte le istruzioni. Se non si seguono tutte le istruzioni fatto elencate, si cui incorrere in uno shock elettrico, in un incendio e/o in lesioniserie.
Conservare queste istruzioni.
Il termine "arnese elettrico" in tutti gli avvertimenti,.
sotto elencati si riferisce al vosto arnese elettrico
che funzione a corrente (con filo) o ad un arnese
che funzione a pile (senza filo).
1) Area di lavoro
a) Mantenere l'area di lavoro pulita e ben illuminata.
Aree buie e disordinate favoriscono gli incidenti.
b) Non usare arnesi elettrici in atmossere esplo- sive, come vicino ai liquidi infiammabili, gas o polveri. Gli arnesi elettrici creano scin tille che possono incendiare la polvere dei vapori.
c) Tenere lontani bambini e altre personne nelle si accende l'arnese elettrico. Le distrazioni possono farvi perdere il controllo.
2)Sicurezzaelettrica
a) Le spine dell'arnese elettrico devono andare bene per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici a terra (messo a terra). Spine non modificate che vanno bene per le prese di corrente riduranno il rischio di shock elettrico.
b) Evitare il contatto corporeo con superfici a terra come tubature, radiatori, fornelli e refrigeratori. C'è un rischio magiore di shock elettrico se il vostro corpo è a terra.
c) Non esporre arnesi elettrici alla pioggia o a condizioni di umidità. Se dell'acqua penetrà nell'arnese elettrico aumento è il rischio di shock elettrico.
d) Non abusare del filo. Non usare mai il filo per trasportare, spingere o staccare alla presa l'arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti o parti mobili. Fili danneggiati o aggrovigliati augmentano il rischio di shock elettrico.
e) Quando si accende un arnese elettrico all'aperto, usare una prolonga adatta a tale uso. Usare un filo adatto all'uso all'aperto ridurà il rischio di shock elettrico.
f) Se non è possibile evitare l'uso di un elettROUTensile in ambiente umido, usare una rete di alimentazione protetta da un interrottore
differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.
3)Sicurezzapersonale
a) Stare vigili e attento quando si accende un arnese elettrico. Non usare un arnese elettrico除去 si è stanco o tutto l'effetto di draghe, alcohol o medicinali. Un momento di disattenzione除去 si accendono arnesi elettrici cui po causare delle gravi lesionsi personali.
b) Usare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Disposi tivi di sicurezza come mascherina per la polvere, scarpe di sicurezza antiscivolo, casco, o protezioni per le orecchie usate nelle appropriate condizioni, riduranno le lesioni personali.
c) Prevenire l'avvio accidentale. Assicurarsi che l'interruttore sia spento prima di collegarsi. Trasportare eletttroutsili tenendo il dito sull'interruttore di accensione o dare corrente ad eletttroutsili con l'interruttore acceso cui dare luogo a incidenti.
d) Rimuoveregni chiave regolatrice o chiave per dadi prima di accendere l'arnese elettrico. Una chiave per dadi o una chiave lasciata attaccata ad una parte rotante dell'arnese elettrico po provocare lesioni personali.
e) Cercare di mantenere l'equilibrio. Mantenere sempre un punto d'appoggio appropriato. Questo consente un controllo migliorè dell'arnese elettrico in situazioni inaspettate.
f) Vestirsi adeguatamente. Non indossare vestiti larghi o gioielli. Tenere lontano capelli, vestiti e quanti dalle parti mobili. Vestiti larghi, gioielli o capelli lunghi possono essere presi nelle parti mobili.
g) Se vengono forniti dispositori per la connessione dell'estrazione della polvere e attrezzature di raccolta, assicurarsi che questi siano collegati e usati correttamente. L'uso di questi dispositori cui ridurre i rischi correlati alla polvere.
h) Non lasciare che la confidenza acquisita dall'uso frequente induca l'utilizzatore ad assumere comportamenti imprudenti e a ignorare i principi di sicurezza per l'utensile. Una semplice restrazione può provocare gravi lesioni personali in una frazione di secondo.
4) Uso e manutenzione dell'arnese elettrico
a) Non forzare l'arnese elettrico. Usare l'arnese elettrico correto per il vostro impiego. L'arnese
elettrico corretto farà il lavoro meglio e in maniera più sicura alla velocità per la quale è stato progettato.
b) Non usare l'arnese elettrico se l'interruttore non si accende o non si spegne. Ogni arnese elettrico che non cui què essere controllato con l'interruttore è pericoloso e delve essere riparato.
c) Scollegare la spina alla sorgente di elettricità prima di fare qualsiasi regolazione, cancellare gli accessori, o conservare arnesi elettrici. Tali misure di sicurezza preventive riducono il rischio di accendere l'arnese elettrico accidentalmente.
d) Conservare gli arnesi elettrici inattivi fuori alla portata dei bambini e non permettere a persone che non hanno CONFIDenza con l'arnese elettrico o con queste istruzioni di usare l'arnese elettrico. Gli arnesi elettrici sono pericolosi per utenti inesperti.
e) Mantenere gli arnesi elettrici. Controllare il non allineamento o l'attacco di parti mobili, la rottura di parti ed agli另一 condizione che può influire sul funzionamento degli arnesi elettrici. Se è danneggiato, far riparare l'arnese elettrico prima dell'uso. Molti incidenti sono causati da arnesi elettrici mantenuti male.
f) Mantenere gli arnesi da taglio affiliati e puliti. è meno probabile che si attacchino degli arnesi da taglio mantenuti correttamente con tagli affiliate equesti sonoanche più facili da controllare.
g) Usare l'arnese elettrico, gli accessori e le parti dell'arnese ecc, secondo queste istruzioni e nel modo pensato per il particolare tipo di arnese elettrico, tenendoconto delle condizioni di lavoro e del lavoro da svolgere. L'uso dell'arnese elettrico per operazioni diverse da quella pensate potrebbe causare situazioni pericolose.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e libero da olio e grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in sicurezza l'utensile in situazioni impreviste.
5) Uso e manutenzione dell'utensile a batteria
a)Ricaricare l'apparecchio esclusivamente con il caricabatterie specificato dal fabbricante. Se si utilizes un caricabatterie di diverso tipo potrebbero verificarsi incendi.
b) Utilizzare gli utensili elettrici solo con i pacchi batterie appositamente prescritti. L'uso di pacchi batterie di diverso tipo aumento il rischio di infortunio o incendio.
c) Quando il pacco batterie non è in uso, tenerlo lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero mettere in collegamento i due poli. Se i poli vengono messi in corto circuito, la batteria potrebbe emettere scintille o fiammate.
d) In condizioni di uso scorretto, la batteria potrebbe emettere liquido: evitare pertanto dientrarvi in contatto. In caso di contatto accidentale, risciacquare con acqua. Se il liquido entra a contatto con gli occhi, consultare immediatamente un medico. Il liquido emesso dalla batteria può causare irritazioni o usioni.
e) Non utilizzato un pacco batterie o l'utensile se danneggiati o manomessi. Pacchi batterie danneggiati o manomessi potrebbero averve comportamenti imprevisti con il rischio di incendiarsi, esplodere o provocare lesioni a persona.
f) Non esporre un pacco batterie o l'utensile alle fiamme o a temperatureccessivamente elevate. L'esposizione alle fiamme o a tempera rature superiori a 130^ potrebbe provocare un'esplosione.NOTA: la temperatura di "130 ^ C " corrisponde a "265 ^ F "
g)Seguire tutte le istruzioni per la ricarica e non caricare il pacco batterie o l'utensile a temperature che non rientrino nell'intervallo specificato nelle istruzioni. Se si effettua la ricarica in modo impropero o a temperature non comprese nell'intervallo specificato, il pacco batterie potrebbe subire danni e potrebbe aumento il rischio di incendi.
6)Riparazione
a) L'assistenza per l'elettroutensile deve essere prestata da un technician qualificato che utilizzi molto ricambi originali. In quello modo viene garantita la sicurezza dell'elettroutensile.
b) Non tentare di riparare pacchi batterie danneggiati. La riparazione dei pacchi batteria devese sere effettuata esclusivamente dal produttore o presso centri di assistenza autorizzati.
AVVERTENZE DI SICUREZZA AGGIUNTIVE PER TRAPANI E AVVITATORI
Avvertenze di sicurezza per l'esecuzione di fori
a) Quando si eseguono fori a percussione indossare dispositivi di protezione per l'udito. L'esposizione al rumore cui provocare la perdita dell'udito.
b) Quando si eseguono operazioni in cui l'accessario da taglio potrebbe entrare in contatto con fili elettrici nascosti, tenere l'elettroutensile dalle superfici di presa isolate. Gli accessori da taglio che vengono aicontutto con un cavo molto tensione trasmettono la corrente elettricaanche alle parti metalliche esposte dell'elettroutensile e possono provocare la folgorazione dell'operatore.
c) Prima dell'uso sostenere l'eletttroutensile in modo adeguato. Questo eletttroutensile produce una coppi di uscita elevata e se non viene sorretto correttamente durante l'uso potrebbe provocare lesioni personali.
ISTRUZIONI DI SICUREZZA PER L'USO DI PUNTE LUNGHE
a) Non azionare mai il trapano a una velocità superiore alla velocità massima nominale della punta. A velocità superiori è probabile che la punta si pieghi se viene lasciata ruotare libera-mente senza toccare il pezzo da lavorare, con la possibilità di seguente lesioni personali.
b) Iniziare sempre a eseguire un foro a bassa velocità e con la punta a contatto con il pezzo da lavorare. A velocità superiore è probabile che la punta si piegghi se viene lasciata ruotare liberamente senza toccare il pezzo da lavorare, con la possibilità di seguenti lesioni personali.
c) Applicare pressione solo in linea diretta con la punta (non esercitare una pressione eccessiva). Le punte potrebberoiegarsi erompersi o provocare la perdita di controllo del trapano con la possibilità di seguente lesioni personali.
AVVERTENZE DI SICUREZZA PER LA BATTERIA
a) Non après la batteria.Pericolo di cortocircuito.
b) Proteggere la batteria dal calorie, ad esempio alla luce solare intensa, dal fuoco, dall'acqua e dall'umidità. Pericolo di esplosione.
c) In caso di danni e uso impropero della batteria, potrebbero essere emessi dei vapori. Ventilare l'area e rivolgersi a un medico in caso di malessere. I vapori sono irritare ilsystema respiratorio.
d) Utilizzato la batteria solo in combinazione con i prodotto Vonroc. Questo accorgimento protege la batteria da un sovraccarico pericoloso.
e) La batteria può essere danneggiata da oggetti appuntiti come chiodi o cacciaviti o da una forza applicata esternamente. Si può verificare
un cortocircuito interno e la batteria potrebbe bruciare, fumare, esplodere o surriscaldarsi.
AVVERTENZE DI SICUREZZA PER IL CARICABATTERIE
Uso previsto
Caricare solo pacchi batteria ricaricabili di tipo CD801AA e CD803AA con il caricabatterie. Batterie di tipi diversi potrebbero esplodere provocando lesioni personali e danni.
a) L'apparecchio non deve essere usato da persone con capacité fisiche, sensoriali o mentali ridotte (bambini inclusi) o che non hanno alcuna esperienza o conoscenza dell'apparecchio, a meno che non siano sorvegliate o siano state istruite sull'uso del prodotto.
b) Accertarsi che i bambini non giochino con il caricabatterie.
c) Non ricaricare batterie non ricaricabili!
d) Durante la carica le batterie devono rimanere inserte nell'area adeguatamente ventilata!
Se il cavo di alimentazione è danneggiato, devese sottituito dal produttore, dal suo centro di assistenza o da una persona similmente qualificata per evitare pericoli.
Sicurezza elettrica
Controllare sempre che la tensione di alimentazione corrisponda alla tensione indica sulla targhetta delle caratteristiche.
- Non utilizzato l'eeltroutensile quando il cavo o la spina di alimentazione sono danneggiati.
- Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell'eletttroutensile, con conduttori di sezione minima di 1,5mm^2 . Quando si utilizza un cavo di prolunga con avvolgicavo, svolgere sempre completeness il cavo.
2.INFORMAZIONRELATIVE ALL'ELETTROUTENSILE
Uso previsto
Questo trapano perché fili è destinato all'insertimento e all'allenamento di viti altri che alla perforazione di legno, metallo e plastica.
DATI TECHNICI
Il presente manuale è stato predisisto per diversi assortimenti / codici articolo. Verificare il codice articolo corrispondente nella tabella di specificazione sottostante per la composizione e i contentuti corretti per il proprio assortimento.
| Numeromodello | Batterieincluse | Caricabatterieincluso | Valigia |
| CD511DC | --- | ||
| S_CD511DC | CD801AA CD802AA - | ||
| S2_CD511DC | 2 x CD801AA CD802AA - | ||
| S3_CD511DC | CD803AA CD802AA - | ||
| S4_CD511DC | --x | ||
| S5_CD511DC | CD801AA CD802AA x | ||
| S6_CD511DC | 2 x CD801AA CD802AA x | ||
| S7_CD511DC | CD802AA CD802AA x |
| Informazioni sul prodotto | |
| Tensione 20 V | --- |
| Mandrino 0.8-10mm | |
| Impostazioni coppiia | 17+ Modalità perforazione |
| Velocità a vuoto | |
| Posizione 1: | 0-450 /giri |
| Posizione 2: | 0-1600 /giri |
| Peso 1,15 kg | |
| Livello pressione sonora \( L_{\text{OA}} \) | 78,3 dB(A), K=5dB(A) |
| Livello potenza sonora \( L_{\text{WA}} \) | 86,3 dB(A), K=5dB(A) |
| Vibrazioni ah.D 2,041 m/s | \( ^2k=1.5m/s^2 \) |
| Modello n.° CD801AA | |
| Tipodi batteria | Ioni di litio |
| Tensione | 20V- - |
| Capacità | 2,0 Ah |
| Caricabatterie consigliato | CD802AA |
| Peso | 0,3 kg |
| Modello n.° CD802AA | |
| Ingresso del caricabatterie | 220-240V, 50Hz 0,4A |
| Uscita del caricabatterie | 21V---2,5A |
| Tempo di ricarica batteria 2Ah | 60 minuti |
| Tempo di ricarica batteria 4Ah | 120 minuti |
| Batterie consigliate | CD801AA, CD803AA |
| Peso 0,36 kg |
| Modello n.° CD803AA | |
| Tipodi batteria Ioni di litio | |
| Tensione 20V | --- |
| Capacita | 4.0,Ah |
| Caricabatterie consigliato | CD802AA |
| Peso | 0,65 kg |
Utilizzare esclusivamente le batterie seguenti della piattaforma di batterie da 20V VONROC VPOWER.
L'uso di batterie diverse potrebbe causare gravi lesioni personali o danni all'eletttroutensile.
Batteria agli ioni di litio da 20V, 2Ah, CD801AA Batteria agli ioni di litio da 20V 4Ah, CD803AA
Il caricabatterie seguente più essere usato per caricare queste batterie.
Caricabatterie rapido CD802AA
Le batterie della piattaforma di batterie da 20V VONROC VPOWER sono intercambiabili con tutti gli elettroutensili con batterie della piattaforma da 20V VONROC VPOWER.
Livello delle vibrazioni
Il livello di emissione delle vibrazioni indicate sul retro di quello manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 62841; quello valore più essere utilizzato perMETTERA a confronto un l'utensile con un'alto o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate.
-
Se siutilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scares condizioni, il livello di esposizione potrebbe aumentare notevolmente.
-
I momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione.
Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro.
DESCRIZIONE
I numero che compaiano nel testo si riferisconoagli schemi riportati a pagina 2.
- Elettroutensile
- Batteria
- Pulsante di sblocco batteria
- Luce di lavoro
- Interrufttore On/Off
- Anello di regolazione coppiia
- Mandrino
- Selettore di velocità
- Selettore di direzione
- Gancio per cintura
- Pulsante per spie a LED batteria
- Spie a LED batteria
13.Caricabatterie - Indicatori a LED caricabatterie
3. MONTAGGIO
Prima di compiere qualiasi intervento sull'elettroutensile rimuovere la batteria.
Prima del primo utilizzato la batteria deve essere caricata.
Inserimento della batteria nella macchina (Fig. B)
Assicurarsi che la batteria sia pulita esternamente prima di collegarla al caricabatterie o alla macchina.
- Inserire la batteria (2) nella base dell'elettroutensile, come illustrato nella Figura B.
- Spingere in avanti la batteria finché scatta in posizione con un clic.
Rimozione della batteria alla macchina (Fig. B)
- Premere il pulsante di sblocco batteria (3).
- Estrarre la batteria alla macchina, come illustrato nella Fig. B.
Verifica dello stato di carica della batteria (Fig. C)
Per verificare lo stato di carica della batteria, pre-mere brevamente il pulsante (11) sulla batteria.
- La batteria presente 3 spie che indicano il livello di carica: più spie sono accese più la batteria è carica.
- Se le spie non sono illuminate di rosso, significa che la batteria è completamente scarica e deve essere ricaricata immediatamente.
Carica della batteria con il caricabatterie (Fig. C)
- Rimuovere la batteria (2) alla macchina.
- Capovolgere la batteria (2) e insertirla nel caricabatterie (13), come illustrato nella Fig.C.
- Spingere la batteria finché si incastra nell'apposito alloggiamento.
- Collegare la spina del caricabatterie a una presa elettrica e attendere un momento. Gli indicatore a LED sul caricabatterie (14) si illuminano e molto strano lo stato di carica della batteria.
Sul caricabatterie sono presenti 2 indicatori a LED (14) che molto lo stato del processo di carica:
| Stato LED rosso Stato LED verde | Stato del carica - batterie |
| Spento Spento | |
| Spento Acceso stabile | Modalità standby: - Nessuna batteria inserta oppure, - Batteria inserta ma la ricarica è terminata |
| Acceso stabile Spento | Carica della batteria in corso |
- Per caricare Completely la batteria da 2Ah possono essere necessari fino a 60 minuti.
- Per caricare Completely la batteria da 4Ah possono essere necessari fino a 120 minuti.
Una volta caricata la batteria, rimuovere la spina del caricabatterie alla presa di corrente e rimuovere la batteria dal caricabatterie.
Se si preve de che la macchina non verrà usata per molto tempo si consiglia di conservare le batterie cariche.
Inserimento e rimozione delle punte di trapano o di cacciavite (Fig. A)
Il mandrino del trapano (7) è adatto per le punte per perforazione e per quale per avvitamento con un attacco tondo o esagonale.
- Tenere fermo l'elettroutensile saldamente con una mano.
- Aprière l mandrino del trapano (7) ruotando il collare con l'altra mano in senso orario finché è aperto a sufficientia per inserire la punta.
- Inserire l'attacco della punta di trapano o della punta di cacciavite.
- Stringere nuovamente il mandrino del trapano ruotando il collare (7) con forza in senso antiorario.
- Verificare che la punta sia ben concentrata azionando brevamente l'interruttore On/Off dell'elettroutensile.
4. FUNZIONAMENTO
Regolazione della velocità (Fig.A)
Non cancellare mai la velocità di rotazione nelle motore è avviato, perché l'elettroutensile potrebbe danneggiarsi.
Non posizionare mai il selettore di velocità in mezzo tra le due positioni, perché l'elettroutensile potrebbe danneggiarsi.
L'electrontrutensile ha 2 velocità che possono essere regolando facendo scorrere avanti o indietro il selettore di velocità (8). Il numero sul selettore di velocità (8) alla la posizione scelta.
- Posizione 1: Per perforazioni a velocità ridotta, esecuzione di fori di diametro grande o insertimento di viti. L'electronensile ha una potenza elevata a velocità ridotta.
- Posizione 2: Per perforazioni a velocità elevata o esecuzione di fori di diametro piccolo.
Regolazione della direzione di rotazione (Fig. A)
- Posizione il selettore di direzione (9) super stringere le viti o per eseguire perforazioni.
- Posizione il selettore di direzione (9) super rimuovere le viti.
Accensione e spegnimento dell'elettroutensile (Fig. A)
L'interruttore On/Off (5) serve per mettere in funzione l'eeltroutensile e regolare la velocità di rotazione.
- Premendo l'interruttore On/Off (5) l'elettroutensi-le si avvia. L'intensità di pressione dell'interrutto-re determina la velocità di rotazione del trapano.
- Rilasciando I'interruttore On/Off (5) I'elettrou-tensile si arresta.
- Spostare il selettore di direzione (9) in posizione centrale per bloccare il movimento dell'interrutto re On/Off. Con il selettore di direzione in tale posizione l'elettroutensile non può essere attivato.
Regolazione della coppiia (Fig. A)
L'electroutensile ha 21 impostazioni di coppi diversi e una modalità di perforazione speciale per stabilire la potenza trasmessa al mandrino. Ruotando l'anello di regolazione della copbia (6), le viti possono essere inserte a una profondità prestabilità; ciò è ideale per i lavori ripetitivi. Quanto più alto è il numero tanto maggiore è la copbia trasmessa.
- Selezionare un'impostazione Bassa per le viti piccole o per materiali teneri.
- Selezionare un'impostazione alta per le viti gran di, per materiali duri e per rimuovere delle viti.
- Per inserire delle viti scegliere preferibilmente la più Bassa impostazione possibile. Se prima che la vite sia completeness serrata il motore slitta, selezionare un'impostazione più alta.
- Per eseguire perforazioni, ruotare l'anello di regolazione della copbia (6) sull'impostazione (4) trapano, girandolo completeness in senso antiorario.
Assicurarsi che il selettore di direzione (9) sua sempre impostato su "quando si esuguono perforazioni.
L'eeltroutensile è dotato della funzione di protezione elettronica contro il sovraccarico. Quando l'eeltroutensile è sovraccarico si spegne automaticamente. Se ciò avviene, attendere almeno 5 secondi per lasciare che la protezione contro il sovraccarico si resetti.
5. MANUTENZIONE
Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'elettroutensile e rimuovere la batteria dall'elettroutensile.
Pulire regolarmente il corpo dell'elettroutensile con un panno morbido, preferibilmente dopo agli uso.
Assicurarsi che le prese d'aria siano libero da polvere e sporcizia. Rimuovere lo sporco particolaremente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzato solventi come benzina, alcol, ammoniaca, ecc. Le sostanje chimiche di quello tipo danneggiano i componenti sinteti ci.
DEFINIZIONI DELLA GARANZIA
I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire alla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante quello periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.
Le seguenti circostanze sono esclude da esta garanzia:
- Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
Normale usura. - L'utensile è stato abusato, utilizzato o manutenuto in modo improprio.
- Sono state utilizes parti di ricambio non originali.
Ciò costituisce l'unica garanzia espresa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono altri il presente documento, ivi comprese le garanzie implicite di commerciarità e idoneità per uno scopo particolare. In nessun caso VONROC sare responsabile di eventuali danni incidentali o consequencesi. I rimedi dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi.
Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati sulla ulteriore notifica.
1. SÄKERHETSANVISNINGAR
CD802AA Incarcatorapid
Bateriile platformei VONROC VPOWER 20V sunt interschimbabile cu toate uneltele VONROC VPOWER 20V.
