| Termék típusa | Vezeték nélküli fúró-csavarozó |
| Márka | Vonroc |
| Modell | S_CD511DC |
| Feszültség | 20 V |
| Tokmány kapacitása | 0,8 - 10 mm |
| Nyomaték beállítások száma | 17 + fúrási mód |
| Üresjárati sebesség (1. pozíció) | 0 - 450 ford/perc |
| Üresjárati sebesség (2. pozíció) | 0 - 1600 ford/perc |
| Súly (akkumulátor nélkül) | 1,15 kg |
| Akkumulátor típusa | Lítium-ion, 20 V |
| Rendelkezésre álló akkumulátor kapacitások | 2,0 Ah (CD801AA) vagy 4,0 Ah (CD803AA) |
| Ajánlott töltő | CD802AA, bemenet 220-240 V, 50 Hz, kimenet 21 V, 2,5 A |
| Töltési idő (2 Ah akkumulátor) | Körülbelül 60 perc |
| Töltési idő (4 Ah akkumulátor) | Körülbelül 120 perc |
| Hangnyomásszint (LPA) | 78,3 dB(A), K=5 dB(A) |
| Hangteljesítményszint (LWA) | 86,3 dB(A), K=5 dB(A) |
| Rezgés (ah.D) | 2,041 m/s², k=1,5 m/s² |
| Fúrható anyagok | Fa, fém, műanyag |
| Fő funkciók | Fúrás, csavarozás/lecsavarozás, nyomaték beállítás, két sebesség, előre/hátra |
| Karbantartás és tisztítás | Tisztítsa meg a testet enyhén nedves puha ruhával, ne használjon agresszív tisztítószereket |
| Biztonság | Kettős szigetelés, túlterhelés elleni védelem, automatikus leállás túlterhelés esetén |
| Alkatrészek és javíthatóság | Kompatibilis akkumulátorok: CD801AA, CD803AA; töltő CD802AA; javítás szakember által |
| Garancia | A hatályos jogszabályok szerint, fedezi az anyag- és gyártási hibákat |
Gyakran ismételt kérdések - S_CD511DC Vonroc
Felhasználói kérdések a következőről S_CD511DC Vonroc
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Akkumulátoros fúró PDF formátumban ingyenesen! Találja meg kézikönyvét S_CD511DC - Vonroc és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. S_CD511DC márka Vonroc.

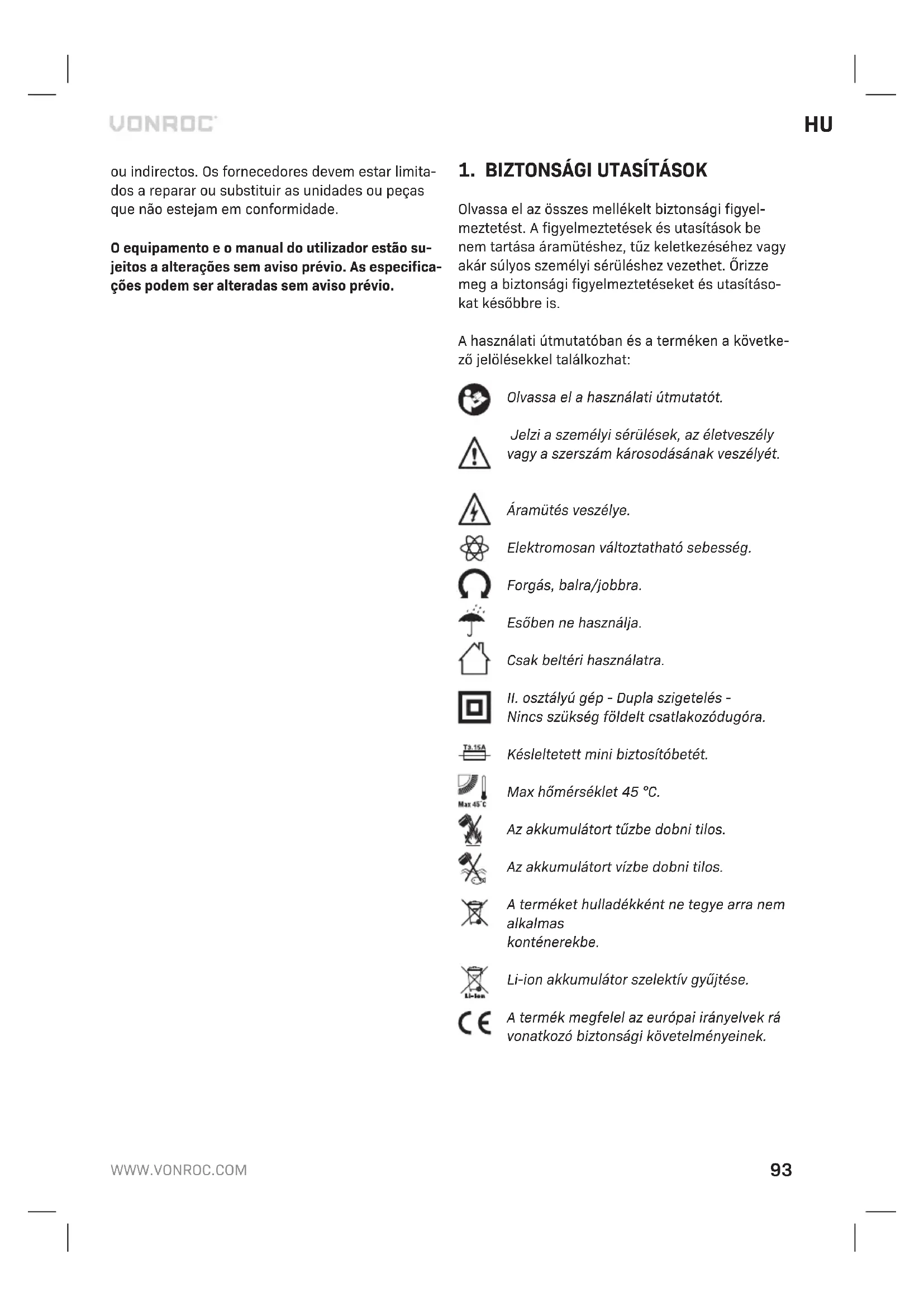

HASZNÁLATI ÚTMUTATÓ S_CD511DC Vonroc
Olvassa el az osszes mellekeltBiztonsagi figyelmeztetest.A figyelmzetetesek es utasitask be nem tartasa aramuteshez,tuz keletkezesehz vagy akar sulyos szemelyi seruleshezvezeth. Orizze meg a biztonsagi figyelmzetekeh es utasitaso-kat kesobbre is.
A hasznalati utmutatoban es a termeken a kovetkezjo jelolsekkel talalkozhat:
Olvassa el a hasznalati utmutatot.
Jelzi a személyi sérulések, az életveszely vagy a szerszám károsodásanak veszelyét.
Áramütes veszélye.
Elektromosan valtoztathato sebesség.
Forgás, balra/jobbra.
Esoben ne használja.
Csak beltéri használatra.
II. osztalyu gep - Dupla szigetelés - Nincs szükség foldelt csatlakozódupóra.
Max hómér séklet 45 °C.
Az akkumulatort tuzbe dobni tilos.
Az akkumulatort vizbe dobni tilos.
A terméket hulladékként ne tegye arra nem
alkalmas
konténerekbe.
Li-ion akkumulator szelektiv gyüjtese.
A termek megfele az europai irányelvek r avonatkozBiztonsagi kovetelmenyineke.
AZ ELEKTROMOS GÉPEKRE VONATKOZÓ AL-TALÁNOS BIZTONSAGI FIGYELMEZTETÉSEK
FIGYELMEZTETÉS! Olvasson el McLarenbiztonsagi figyelmeztetest es utasitast.
ABiztonsagi figyelmeztetesek es utmutataksok be nem tartasa aramutest,tuzet es/ vagy sulyos serulest okozhat.
Az összes figyelmeztétés utesitást orizze meg, mert késöbb meg szüksége lehet rajuk.
A figyelmeztetekben szereplö „elektromos szerszám" kifejezes az On halóztrl muködő (vezetékes) elektramos szerszámá ravy vagy akumulátorral muködő (vezeték nélküli) elektramos szerszámá utal.
1) A munkaterület biztonsága
a) Gondoskodjon a munkaterület tisztasagáról és megfelelo megvilagitásárol. A rendezetlen és sötét területeken valószinübb a balesetak előfordulása.
b) Ne használia az elektromos szerszámokat robbanásveszélyes légtérben, példaul ahol gyúlékony folyadékok, gázok vagy por vannak jelen. Az elektromos szerszámok használata során keletkežo szikra lángra lobbanthatja a port és füstö.
c) Az elektromos szerszám használata során a gyermekeket és a közelben tartózkodó személyeket tartsa távol a munkaterülettöl. Ha valami eltereli a figyelmét, elvesztheti az irányitást.
2) Elektromos biztonság
a) Az elektromos szerszám dugöinak megfelelo-nek kell lenniuk az aljzathoz. Soha ne的概率 semmilyen modon modositani a dugót. Foldelt elektromos szerszámhoz ne hasznaljon semmi-lyen adapterdugót. Azeredeti (ertsd:modositas nélkuli) dugók es megfelelo halózati aljzatok hasznalatalv mersékelheto az elektromos aramutés veszelye.
b) Ügyeljenarra, hogy teste ne erintkezzen foldelt felületekkel, peldául csövezetékkel, radiatorial, tuzhellyel vagy hütoszekrennyel. Ha testefödelodik, megno az aramütes kockázata.
c) Ovja az elektramos szerszámokat az esötil és nedves környezettöl. Az elektramos szerszámba kerulő viz noveli az elektramos áramütés veszelyét.
d) Ne használja helytelenül (nem elóirásszerüen) a kábelt. A kábelt soha ne használja az elekt-
romos szerszám hordozására, húzsására vagy az aljzataból történő kihuzására. A kábelt tartsa távol hóforrásoktól, olajól, hegyes élektól és MOZgo alkatrészektól. A sértl vagy megtekeredett kábelek novelik az elektromos áramütés veszélyét.
e) Az elektromos szerszam kulteri hasznalata eseten kulteri hasznalatra alkalmas hosszabbito kabelt hasznaljon. A kulteri hasznalatra alkalmas kabel hasznalataval mersekelheto az elektromos aramutes veszelye.
f) Ha az elektromos szerszámot mindednéképpen nedves környezetben kell használni, akkor használjon áramvedó kapcsolóval (RCD) ellátott tápforrast. Az áramvedó kapcsolóval ellátott tápforrás hasznalatával mér sékelhétő az elektròmos áramütés veszélye.
3) Személybiztonság
a) Az elektromos szerszám használata során maradjon éber, koncentráljon az éppen vegzett muveletre és használaja a jozan iteloképességot. Ha fáradt, vagy ha kábitószer, alkohol vagy gyogyszer hatasa alatt all, ne használjon elektromos szerszámot. Az elektromos szerszámok használata kózben egyetlen pillanatnyi figyelmetlenség is sulyos személyi serulést okozhat.
b) Hasznaljon egyeni vedofelszerelest. Mindig viseljen szemvedo felszerelest. A megfelok körulmenyekhez valo vedoeszkökkel (peldául pormaszkkal, csuszásgátloBiztonsági cipóvel, munkavedelmi sisakkal vagy hallásvedo eszközzel) csökkenthetó a személyi sérülsek kockázata.
c) Gondoskodjon a gép vétlen elindulásanak a megelözeséról. A szerszám páforráshoz és/ vagy akkumulatorcsomaghoztörténő csatlakoztatása, kézbeveete lavy hordozáse elott gyó-zödjön meg rolá, hogy a kapcsoló OFF (kikapcs.) allásban van. Ha úgy hordozza az elektromos szerszámot, hogy az ujja a kapcsolón van, vagy úgy helyezi feszültseg alá, hogy a kapcsolója ON (bekapcs.) helyzetben van, ez noveli a balesetek kockázatát.
d) Az elektramos szerszám bekapcsolása elött távolitsa el a csavarkulcsokat vagy beallitó kulcsokat. Az elektramos szerszám forgo alkat-részein felejtett csavarkulcs vagy beallitó kulcs személyi sérulést okozhat.
e) Ne probáljon tulyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal,
egyensulyat megartva alljon a talajon. igy konnyebben tutja iranyitani az elektromos szerszamot a varatlan helyzetekben.
f) Viseljen megfelelo öltözetet. Ne viseljen laza ruhát vagy ékszert. Hajat, ruhajat és kesztyüjét tartsa távol a MOZgo alkatrészektól. A MOZgo alkatrészek behúzhatják a ruhákat, az ékszereket és a hosszú Hajat.
g) Ha a szerszámhoz porelszívo és porgyüjto eszközt is lehet csatlakoztatni, akkor gondoskod-jon ezek csatlakoztatásárol és megfelelo használatáról. A porgyüjto rendszerek használatávalcsökenthetők a porral kapcsolatos veszelyek.
h) Ne engedje, hogy a szerszámok gyakori haszná-lata során szerzett tapasztalatai tulzottBiztonsá-gérzetekeltsenek Onben,ésamiatt elhanyagolja abiztonsagi alapelveket. A gondatlan cselekvés már a masodperc tortrésze alatt is sulyos serulést okozhat.
4) Az elektromos szerszám használata és apolása
a) Az elektromos szerszámot tilos tulzott erö-kifejtésell használni. Az alkalmazásí célnak megfelelo elektromos szerszámot használjon. A megfelelo elektromos szerszámBiztonságosabban és hatékonyabban vegzi a munkát azon a fordulatsámon, amire azt tervezték.
b) Ne használjá az elektromos szerszámot, ha az nem kapcsolhato be/ki a fokapcsolóval. Bár-mely elektromos szerszám veszélyes lehet, amit a kapcsolóval nem lehet irányítani, ezert az ilyen elektromos szerszámot meg kell javittatni.
c) Valassza le a dugot a tapforrasrol es/vagy az akumulatorcsomagot az elektromos szerszamrol, mielott barmilyen modositast vgez, tartozekot cserel vagy eltarojla az elektromos szerszamot. Ezekkel a megelozoBiztonsagi intezkedesekkel csokkenthto az elektromos szerszam vletlen elindulasanak a kockazata.
d) A hasznalaton kivuli elektramos szerszámot oyan helyen tárolja, ahol gyermek ek nem ferhetnek hozza; ne engedje, hogy oyan személyek használjak, akik az elektramos szerszámot és ezeket az utasításokat nem ismerik. Az elektramos szerszámok rendkivül veszélyesek lehetnek szakképzeten felhasználók kezeiben.
e) Tartsa karban az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek nem állitódtak-e el vagy nem szorulnak-e, nincsenek-e a szerszámon törött alkátraszek, és nem állnak-e fenn olyan körülmenyek, amelyek
befolyásolhatják a szerszám muködését. Ha az elektromos szerszám serült, használat elöttt javittassa meg. A nem megfeleloen karbantartott lektromos szerszámok szamos balesetet okoznak.
f) Tartsa élesen és tisztan a vágoszerszámokat. A megfeleloen karbantartott, éles vágoszerszá-mok beszorulásanak kisebb a valószinüsege, ráadásul konnyebben irányíthatok.
g) Az elektromos szerszámot, tartozékokat és szerszámszárakat stb. a hasznalati utmutatónak megfeleloen használja, a munkakörülmenyek és az elvégzendo feladat figyelembevetevel. Ha az elektromos szerszámot a rendeltétési celjátol elteröen használjak, ez veszélyhelyzetet teremthet.
h) Tartsa a fogantyukat es egyeb markolasi feluleteket szarazon, tisztan, olajtol es zsirtol mentesen. Varatlan helyzetekben a csuszos fogantyuk es egyeb markolasi feluletek akadalyozzak a szerszamBiztonsagos kezelését es iranyitasat.
5) Az akkumulátoros szerszám használata és apolasa
a) UjratolteshezCsakgyartoalmegelotttolt hasznalja.Az a tolt, amely alkalmas egybizonyos tipusu akumulator toltesere,masiktipusu akumulatornal tuzveszelyt okozhat.
b) Csak a kifejezetten hozzajuk keszült akkumulatorral hasznalja az elektromos szerszámokat. Barmilyen masfajta akkumulator hasznalata tuz- és balesetveszelyt idezhet elö.
c) Amikor az akkumulator nincs hasznalatban, ovja oyan mas fem targyaktol, mint a gemkapocs, a penzierme, kulcs, szog, csavar es mas kis fem targyak, amely a két kapcsot össze képes kotni. Az akkumulator kapcsok rovidre zársa égési sérulést vagy tuzet okozhat.
d) Nem eloirasszeru körulmenyek kozott az akumulatorból folyadék szivaroghat; kerülje a vele valo erintkezest. Ha veletlenül megis a börre kerül, vizzel oblitse le. Ha a folyadék szembe kerül, forduljon orvoshoz. Az akumulatorból származó folyadék börizgató hatású, égési sérlust is okozhat.
e) Sérûlt vagy átalakitott akkucsomagot és szerszámot ne használjon. A sérûlt vagy átalakitott akkumulátorok kiszámithatatlanul viselkedhetnek,uzziet, robbanást vagy sérülest okozhatnak.
f) Tüztöl es szelsöseges homérséklettöl ovja az akkucsomagot és a szerszámot. Ha tüznek
vagy 130^ on feluli homsékletnek teszi ki, robbanast okozhat. MEGJEGYZÉS: a „130 °C“,265 °F"-nak (Fahrenheit foknak) feel meg.
g) Tartsa be a toltésre vona tkozo összes utasitást, és ne toltse az akkucsumagot vagy a szerszá-mot a kezelési utmutatóban megadott tartományon kivül esö hörmséklet mellett. Nem megfelelo vagy a megadott tartományon kivuli hörmséklet mellett történő toltés károsithatja az akkumulátort, és tuzveszéllyel jár.
6) Szerviz
a) Az elektramos szerszámot képzett javitó szakemberrel javittassa,Csakis azeredetivel azonos póltalkrészeket használjon fel. EzBiztosítja, hogy az elektramos szerszám továbbra isbiztonságos maradjon.
b) Sérulent alkucsomagot soha ne szervizeljen. Akkucsomagok szervizelésétCsak a gyartó vagy annak megbízott szolgáltatója végezheti.
TOVÁBBI MUNKAVÉDELMI FIGYELMEZTETÉ-SEK FÜRÖK ES CSAVAROZÖK ESETEN
Biztonsagi figyelmeztetesek furokhoz
a) Ütvefurásnal viseljen hallásvédöt. A magas zajszint halláskárosodást okozhat.
b) Az elektromos szerszámot a szigetelt markolási felületein fogja, amikor olyan munkát végez vele, ahol a kötoelem rejtett gezetékérhet. Ha a vágószernszm feszültseg alatt levő gezetékhez ér, a szerszám fem részei feszültseg alá kerülnek, és a kezelő áramütés érheti.
c) Hasznalat elott megfeleloen markolja meg a szerszamot. Ez a szerszam nagy nyomatekot ad le, es ha munka kozben nem markolja elegge, elvesztheti felette az uralmat, es serelest szenvedhet.
BIZTONSAGI UTMUTATASOK HOSSZU FUROSZARAK HASZNALATAHOZ
a) Soha ne muködtesse a fúroszárat a maximális névleges fordulatszámánal magasabb fordulatszámon. Magasabb fordulatszámon a fúroszár valószinüleg elhajlik, ha a munkadarab értintése nélkül hagyák szabadon forogni, és személyi sérülestre okozhat.
b) A fúrást mindig alacsony fordulatszámon kezdje, és a fúroszár érjen hozza a munkadarabhoz. Magasabb fordulatszámon a fúroszár valószinüleg elhajlik, ha a munkadarab értintese nélkül hagyják szabadon forogi, és személyi sérülest okozhat.
c) Csak hossztengelyenek irányaban nyomja a furoszárat, es tul nagy nyomást ne gyakoroljon ra. A furoszár elgorbulhet, amiatt eltörhet, a kezelő elvessftheti a szerszám feletti uralmát, és megsérulhet.
BIZTONSAGI FIGYELMEZTETÉSEK AZ AKKUMULÁTORHOZ
a) Ne bontsa szét az akkumulátort. Az veszélyes rovidzárlatot okozhat.
b) Höbehatastól vedje az akkumulátort, pl. ne te-gye ki folyamatos erős napsugárzásnak, tuztól, viztól és más nedvességól is vedje. Robbanas-veszély.
c) Ha az akkumulator sérult, vagy rendellenesen használjak, gozok aramolhatnak belöle. Szelóztesse át a munkaterületet, és ha egészségi panaszai vannak, kérjen orvosi segitséget. A gozok irritálhatják a legutakat.
d) Az akkumulatortCsak a Vonroc termekéhez hasznalja. Ezzel az intezkedessel veszelyes tulterhelestol vedi az akkumulatorat.
e) Az akkumulator megsérülhet, ha a külsejét he-gyes targgyal (pl. szeggel, csavarhuzóval) vagy eroszakosan manipuláljak. Belsö rvidzárlat kovetkehzet be, amitól az akkumulator leeghet, füstölhet, robbanhat vagy tulmelegedhet.
A TÖLTÖRE VONATKOZÜ BIZTONSAGI FIGYEL-MEZTETÉSEK
Rendeltetese
A toltovel kizarolag CD801AA es CD803AA tipusu
ujratolthetoo akkumulatorcsomagokat tolsson fel.
Maszajta akkumulatorok hasznalata szemelyi serulest
es karokat okozhat.
a) A villamos keszüléket csökkent fizikai, érzék szervi vagy szellemi képességü személyek (gyermekeket is ideertve) vagy tapasztalat, ismeret hijánCsak felügyelet vagy utmutatas mellett hasznalhatjak.
b) Figyelni kell,nehogy a gyerekek jatszanak a keszülékkel.
c) Nem ujratolthet o elementuk ujratoltesevel probalkozni tilos!
d) Az akkumulátorok toltését jól szellózǒ helyen kell végezní!
Ha a tapkabel megserul, azt a gyartonak, szervizugynokenek vagy hasonloan képzett szemelyeknek kell kicserelniuk a veszely elkerulese erdekuben.
ElektromosBiztonsag
Mindig ellenorizze, hogy a tapellatas megfeleI-e az adattablan felttuntetett feszültsegnek.
- Ne használja a gépet, ha a halózati kabel vagy a halózati csatlakozódugo sértl.
Csak olyan hosszabbito kabel hasznaljon, amely megfelel a berendezes nevleges teljesitmenyenek, es legalabbb 1,5 mm² vastag. Ha tekercset hasznal a hosszabbito kabelhez, mindig teljesen tekerje le a kabelt.
2. A GÉP ADATAI
Rendeltetes
Az akkus furo csavarok behajtasa, kivetelere szolgal, valamint furasra fa, fem es muanyag anyagban.
MUSZAKI ADATOK
Ez az utmutato kulonbozo keszletekhez / cikkszámokhoz keszült. A keszlet megfelelo összeteléhez és tartalmához ellenorizze a muzaki adatokat tartalmazó lenti tablázat vonatkozćikkszámát.
| Modella-zonosító | Akku-mulátorok a csomag-ban | Töltök a csomagban | Doboz |
| CD511DC | --- | ||
| S_CD511DC | CD801AA CD802AA - | ||
| S2_CD511DC | 2 x CD801AA CD802AA - | ||
| S3_CD511DC | CD803AA CD802AA - | ||
| S4_CD511DC | --x | ||
| S5_CD511DC | CD801AA CD802AA x | ||
| S6_CD511DC | 2 x CD801AA CD802AA x | ||
| S7_CD511DC | CD802AA CD802AA x |
| A gép adatai | |
| Feszültseg 20 V | = = |
| Tokmány mérete 0.8-10mm | |
| Nyomaték beállitások 17 + fúrási mod | |
| Üresjárati fordulatszám | |
| 1. helyzet: | 0-450/min |
| 2. helyzet: | 0-1600/min |
| Súly | 1,15 kg |
| Hangnyomásszint LpA | 78,3 dB(A), K=5dB(A) |
| Hangteljesítményszint LwA | 86,3 dB(A), K=5dB(A) |
| Vibración ah,D | 2,041 m/s2k=1.5m/s2 |
| Modellazonosító | CD801AA |
| Akkumulátor típusa | Lítium-ion |
| Feszült ség | 20 V--- |
| Kapacités | 2,0 Ah |
| Ajánlott tõltõ | CD802AA |
| Süly | 0,3 kg |
| Modellazonosító | CD802AA |
| A tõltõ bemenete | 220-240V, 50 Hz 0,4 A |
| A tõltõ kimenete | 21 V - - - 2,5 A |
| 2 Ah-s akkumulátor tõltési ideje | 60 perc |
| 4 Ah-s akkumulátor tõltési ideje | 120 perc |
| Ajánlott akkumulátorok | CD801AA, CD803AA |
| Súly | 0,36 kg |
| Modellazonosító | CD803AA |
| Akkumulátor típusa | Lítium-ion |
| Feszült ség | 20 V--- |
| Kapacités | 4,0 Ah |
| Ajánlott tõltõ | CD802AA |
| Súly | 0,65 kg |
A VONROC VPOWER 20 V alkumulatorplatombolcsak a kovetkez o akumulatorokat hasznalja. Masa kakkumulator hasznalata sulyos seruleshez es a szerszam kurosodasahoz gezeth.
Ezek az akkumulatorok az alabbi toltovel tolthetok.
CD802AA Gyorstolt
A VONROC VPOWER 20V platform akkumulátorai csereszabatosak minded VONROC VPOWER 20V akkumulátor platform szerszámmal.
Rezgesertékek
A hasznalati utmutatoban megadott rezgéskibocsa-tasi ertékek mérèse az EN 62841 szabvány szerintiegységésitet eljarassal tortent; az ertekek hasznal
hatók gépek összehasonlítására és a munkavégzés kózbeni rezgés terhelés előzetes megbecsésere az adott alkalmazásí területen.
Ha az elektromos kéziszerszámot más területen használjak vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jalentösen megnövekedhet.
- Azok az idöṭartamok, amely alatt a gép üresen jár vagy ally, jelentösen csökkenthetik a tényleges terhelést.
Védje magát a rezgés hatásatól, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.
LEÍRÁS
A szövegbeli számok a 2. oldal képeire utalnak.
- Gép
- Akkumulátor
- Akkumulator kioldo gomb
- Üzemi világítás
- Ki-/bekapcsoló
- Nyomaték beálló gyürú
- Tokmány
- Sebességválto kapcsoló
- Irányvátó kapcsoló
10.Ovkampó - Akkumulator LED-jelzolampak gomb
12.Akkumulator LED-jelzolampak - Tölto
14.Toltésjelzö LED-ek
3.ÖSSZESZERELEŠ
Az elektromos szerszamon végzett
bárminemū munka elött távolítsa el az
akkumulátort.
Az akkumulátort elso hasznalat elott elszor fel kell tolteni.
Az akkumulator behelyezese a gepbe (B abra)
A toltore vagy a gépre csatlakoztatas elott ellenorizze, hogy az akkumulator külsejetiszta és szaraz legyen.
- Tegye az akkumulátort (2) a gép talpábaa B abrán lathato modon.
- Kattanásig nyomja az akkumulátort a helyere.
Az akkumulator kivetele a gepbol (B abra)
- Nyomja meg az akkumulátor kioldó gombját (3)
- Vegye ki az akkumulátort a gépból a Bábrán latható módon.
Az akkumulátor toltési allapotának Ellenörzese (C ábra)
A toltottsegi szint ellenorzesehez nyomja meg roviden a gombot (11).
- Az akkumulator 3 lámpával mutatja a toltési szintet, minél tobb világít, annál tobb toltese van meg az akkumulatornak.
Ha a lampak nem vilagitanak, az akkumulator lemeruit, azonnal tolteni kell.
Az akkumulator toltese a toltovel (C abra)
- Vegye ki a gépból az akkumulátort (2).
- Forditsa fejel lefelé az akkumulátort (2) és csusz-tassa a toltore (13) a Cábrán latható modon.
- Nyomja be egészen az akkumulátort a nyilásba.
- Dugja a toltodugot villamos aljatba es varjon. Agépen a LED jelzok (14) vilagitani kezdenek és jelzik a toltó allapotát.
A tolton 2 LED jerzolampa (14) van, amelyek mutatjak a toltesi folyamatot:
| Piros LED dallapot | Zöld LED dallapot Töltes dallapot | |
| Nem világít Nem világít Nincs áram | ||
| Nem világít Világít | Készenlét mód: - Nincs behelyezve akkumulátor vagy - Akkumulátor behelyzve, de a töltes befeje-zódött | |
| Világít Nem világít | Akkumulátor töltdik | |
A(z) 2 Ah-s akkumulator teljes feltoltese 60 per-cet vesz igenybe.
- Az 4 Ah-s akkumulator teljes felttoltese 120 per-cet gezigenybe.
Az akkumulator teljes felttoltese utan huzza ki a toltodugot az aljzatabol es vegye ki az akkumulatort a toltobol.
Ha a gépet hosszabb ideig nem használják, jobb az akkumulátort toltött allapotban tárolni.
Fúrók, csavarhúzó hegyek felhelyezése, levétele (A ábra)
A furotokmányba (7) hengeres szaru es hatszogletes szaru furok es csavarhuzo hegyek helyezhetok.
- Tartsa erösen a gépet fél kézzel.
- Másik kezevel az oramutato jarásanak irányaba forgatva nyissa ki a fúrotokmányt (7) hogy a hegy beleférjen.
- Helyezze be a furoszárat vagy csavarhuzo he-gyet.
- A tokmányt (7) az oramutato jarásával ellentêtes irányba forgatva szorítsa üjra össze.
- A gép fokapcsoljával roviden Ellenörizze, hogy a hegy rendesen kozpontosítva van-e.
4. HASZNÁLAT
Sebességvaltas (Aábra)
Soha ne valtson sebességet a motor jarasa kozben, ez kart tesz a gépben.
A kapcsolot soha ne tegye két allas kozé, maskulönben a gépe karosodni fog.
A gépnek két fúrási sebessége van, a sebességvalto kapcsoló (8) elore vagy hátra tolasával lehet beallitani. A sebességvalto kapcsolón (8) levő szám mutatja a kivalasztott helyzetet.
- helyzet: Lassu furas, nagy atmerojufuras vagy csavar behajtas. A gepnek kis sebessegen nagy ereje van.
- helyzet: Gyors vagy kis atmerojufuras.
A forgásirány beallitasa (A ábra)
- Fúráskor, csavarbehajtáskor az irányvátó kapcsoló (9) állítsa a(z), "jelhez.
Csavarkivételkor az irányváltó kapcsolót (9) állitsa a(z), jelvez.
A gép be-és kikapcsolása (A ábra)
A fokapcsoló (5) szolgá a gép bekapcsolására és a fordulatszám beallitására.
A be-/kikapcsoló (fokapcsoló) (5) megnyomásával bekapcsolódk a gep, minél jobban benyomja annal gyorsabban forog a furo.
A be-/kikapcsoló (fokapcsoló) (5) elengedesekor a gep kikapcsolodik.
- Az irányvátó kapcsoló (9) a kozépsö helyzetbe tève a be/ki kapcsoló gomb nem tud elmozdulni.
A nyomaték beallitasa (A ábra)
A gépen 21 különboző nyomatékbeallitasi lehetö-seg és egy furusid mod van a tokmányra átvitt erő beallitására. A nyomatékkalitó gyürü (6) forgatasával, a csavarokat elore beallitott mélysègre lehet behajtani, ami ismetlóð feladatoknál ideális. Miné nagyobb a szám, annál nagyobb a nyomaték.
Kis csavarokhoz, puha anyagokhoz kis beallitast valasszon.
Nagy csavarokhoz, kemeny anyagokhoz, es csa- varok eltavolitasyoho zny beallitst valasszon.
- Csavarok behajtáshoz lehetőleg minél kisebb beallitást használjon. Valasszon nagyobb beallitást, ha a motor megcsúszik, mielott a csavar teliesen meg lenne húzva.
- Fúráskor a nyomatekálló gyür't (6) teljesen balra elforgatva állītsa a fúrasi helyzetbe (1)
Fúráskor ellenőrizze, hogy az irányváltó capcsoló (9) felétlenül a(z), „ éllásban legyen.
A gépnek van elektromos tulterhelés Ellen védó funkciója. A gépet tulterhelés eseten automatikusan lekapcsolja. Ha ez történik, varjon legalább néhány masodpercet, amig a tulterhelés védelem ujra trolódk.
5. KARBANTARTÁS
Tisztlas es karbantaras elott mindig kapcsolja ki a gépet és vegye ki belöle az akkumulátort.
A gép burkolatát rendszeresen, lehetöleg minded hasznalat után törölje at puha ronggyal. Ügyeljen arra, hogy a szellözonyilások portol és piszoktól mentesek legyenek. Makacs szennyezódésekhez hasznaljon szappanos vizzel átitatott ruhat. OldóSZert, benzint, alkoholt, ammoniát stb. ne hasznaljon. Ezek a vegyszerek kárt tesznek a szintetikus alkatrészekben.
JOTALLAS
A VONROC termékei a legmagasabb minoségi
normák szerint keszülnek, és azeredeti vásárlás
napjától számított, törvenyileg előirt idöṭartamig garantáljuk, hogy anyag-és gyártásibáktól
mentesen fognak mücködni. Ha a termekben ezen
idősszak alatt bármiyén hiba jelentkezik anyag-és/
vagy gyartasi hiba miatt, kérjuk, forduljon kozvetlenul az On VONROC kapcsolattartojahoz.
A szavatossag nem érvényes a kovetkezó körulmények egyiké sem:
Nem hivatalos szervizkozpontok javistst vagymodositast vgeztek (vagy megkisereletek javistast vagymodositast vgeezni) a gepen;
- Normál elhasználodás és kopás;
- A szerszámot erőszakosan vagy nem rendeltetesszerüen használták, vagy a karbantartásanem volt megfelelo;
- Nem eredeti potalkatrészeket használtak.
A jelen garancia a vallalat altal (akár kifejezetten, akár hallgatolagosan)biztositott kizarolagos garancia. Nem leteznek oylan egyeb garanciak (sem kifejezett, sem hallgatolagos garanciak, beleertve az ertekesithetosegre es az adott celra valo alkalmassagra vonatkozó hallgatolagos garanciakat is), amelyek a jelen garancia hatokoren tulmutatnak.A VONROC semmilyen esetben sem feleos semmilyen jarulekos vagy kovetkezmenyes karert. A forgalmazok jogorvoslat teendoi az elirasoknak nem megfelelo egysegek vagy alkatreszek javitasára és cserejere korlatozódik.
A termek es a hasznalati utmutato valtoztatasanak jogat fenntartjuk. A muszaki adatok elozetes bejentes nelkul valtozhatnak.
