Tuotetyyppi	Akkuporakone
Merkki	Vonroc
Malli	S_CD511DC
Jännite	20 V
Istukan kapasiteetti	0,8 - 10 mm
Vääntömomenttiasetusten lukumäärä	17 + poraustila
Kuormittamaton nopeus (asento 1)	0 - 450 r/min
Kuormittamaton nopeus (asento 2)	0 - 1600 r/min
Paino (ilman akkua)	1,15 kg
Akun tyyppi	Litium-ioni, 20 V
Saatavilla olevat akkukapasiteetit	2,0 Ah (CD801AA) tai 4,0 Ah (CD803AA)
Suositeltava laturi	CD802AA, syöttö 220-240 V, 50 Hz, lähtö 21 V, 2,5 A
Latausaika (2 Ah akku)	Noin 60 minuuttia
Latausaika (4 Ah akku)	Noin 120 minuuttia
Äänenpainetaso (LPA)	78,3 dB(A), K=5 dB(A)
Äänitehotaso (LWA)	86,3 dB(A), K=5 dB(A)
Tärinät (ah.D)	2,041 m/s², k=1,5 m/s²
Porattavat materiaalit	Puu, metalli, muovi
Päätoiminnot	Poraus, ruuvaus/irrotus, vääntömomentin säätö, kaksi nopeutta, eteenpäin/taaksepäin
Huolto ja puhdistus	Puhdista runko hieman kostealla pehmeällä liinalla, älä käytä voimakkaita puhdistusaineita
Turvallisuus	Kaksoiseristys, ylikuormitussuoja, automaattinen pysäytys ylikuormituksen sattuessa
Varaosat ja korjattavuus	Yhteensopivat akut: CD801AA, CD803AA; laturi CD802AA; korjaus valtuutetun ammattilaisen toimesta
Takuu	Lainsäädännön mukaisesti, kattaa materiaali- ja valmistusvirheet

Usein kysytyt kysymykset - S_CD511DC Vonroc

Kuinka ladata Vonroc S_CD511DC -porakoneen akku?

Irrota akku koneesta, aseta se CD802AA-laturiin, kytke laturi verkkopistorasiaan. LEDit osoittavat latauksen tilan. 2 Ah:n akku latautuu 60 minuutissa, 4 Ah:n akku 120 minuutissa.

Mitkä akut ovat yhteensopivia tämän mallin kanssa?

VONROC VPOWER 20V -alustan akut: CD801AA (2 Ah) ja CD803AA (4 Ah). Käytä vain näitä akkuja riskien välttämiseksi.

Kuinka säätää vääntömomenttia?

Käännä vääntömomentin säätörengasta (6) haluttuun lukuun (1-17) tai poraustilaan. Mitä suurempi luku, sitä suurempi vääntömomentti. Aloita pienellä säädöllä pieniä ruuveja varten.

Kuinka vaihtaa pyörimisnopeutta?

Liikuta nopeuden valintakytkintä (8) eteen tai taakse: asento 1 hitaalle nopeudelle (0-450 r/min) ja asento 2 suurelle nopeudelle (0-1600 r/min). Älä koskaan vaihda nopeutta moottorin käydessä.

Kuinka kääntää pyörimissuunta?

Käytä pyörimissuunnan valintakytkintä (9): vasen asento ruuvausta/porausta varten, oikea asento irrottamista varten. Keskimmäinen asento lukitsee käynnistyskytkimen.

Mitä tehdä, jos porakone pysähtyy äkillisesti käytön aikana?

Kyseessä on ylikuormitussuoja. Odota muutama sekunti, kunnes suoja palautuu, ja jatka työtä vähentämällä tarvittaessa voimaa.

Kuinka huoltaa Vonroc S_CD511DC -porakonetta?

Ennen huoltoa irrota akku. Puhdista runko hieman kostealla pehmeällä liinalla (saippuavesi). Älä käytä liuottimia. Pidä tuuletusaukot puhtaina.

Voiko tätä porakonetta käyttää metallin poraamiseen?

Kyllä, se on suunniteltu puun, metallin ja muovin poraamiseen. Käytä sopivaa nopeutta (asento 2 metallille) ja oikeaa poranterää.

Toimitetaanko porakone akulla ja laturilla?

Se riippuu paketista. Malli S_CD511DC voidaan myydä pelkällä koneella tai eri sarjoissa (S_CD511DC, S2_CD511DC jne.). Tarkista tuotteen kuvaus tarkan sisällön saamiseksi.

Kuinka tarkistaa akun lataustaso?

Paina lyhyesti akun merkkivalopainiketta (11). Neljä LEDiä osoittavat tason: mitä enemmän LEDejä palaa, sitä täydempi akku. Jos mitkään LEDit eivät syty, akku on tyhjä.

KÄYTTÖOHJE S_CD511DC Vonroc

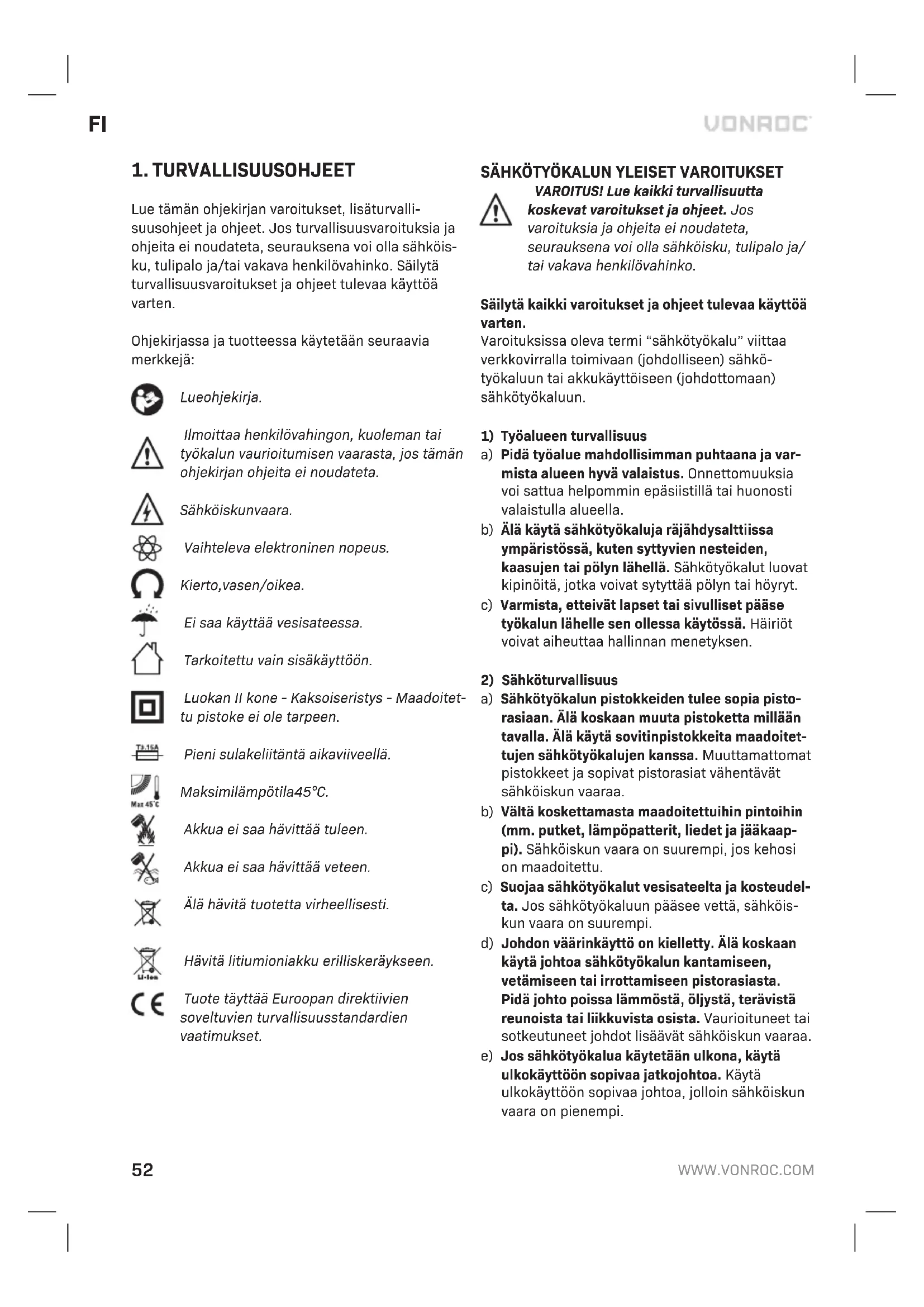

1. TURVALLISUUSOHJEET

Lue täm'an ohjekirjan varoitukset, lisāturvallisuusohjeet ja ohjeet. Jos turvallisuusvaroituksa ja ohjeita ei noudateta, seurauksena voi olla sahköisku, tulipalo ja/taivakava henkilövahinko. Säilytā turvallisuusvaroitukset ja ohjeet tulevaa käyttoa varten.

Ohjekirjassa ja tuotteessa käytetän seuraavia merkkeja:

Lueohjekirja.

Ilmoittaa henkilovahingon, kuoleman tai tyokalun vauroitumisen vaarasta, jos tamän ohjekirjan ohjeita ei noudateta.

Sahköiskunvaara.

Vaihteleva elektroninen nopeus.

Kierto,vasen/oikea.

Ei saa kayttaa vesisateessa.

Tarkoitettu vain sisakaytto.

Luokan II kone - Kaksoiseristys - Maadoitetu pistoke ei ole tarpeen.

Pieni sulakeliitäntä aikaviiveellä.

Maksimilampotila 45^

Akkua ei saa havitttta tuleen.

Akkua ei saa havittaa veteen.

AäHVàtuotetu virheellisesti.

Hävität litiumioniakku erilliskeräykseen.

Tuote tayttä Europan direktiivien soveltuvien turvallisuusstandardien vaatimukset.

SAHKÖTYÖKALUN YLEISET VAROITUKSET

VAROITUS! Lue kaikki turvallisuutta koskevat varoitukset ja ohjeet. Jos varoituksia ja ohjeita ei noudateta, seurauksena voi olla sahköisku, tulipalo ja/ taivakava henkilovahinko.

Säilytä kaikki varoitukset ja ohjeet tulevaa käytöä varten.

Varoituksissa oleva termi "sahkötyokalu" viittaa verkkovirralla toimivaan (johdolliseen) sahkötyokaluun tai alkukayttöiseen (johdottoman) sahkötyokaluun.

1) Työalueen turvallisuus

2) Sähköturvallisuus

a) Pidä työalue mahdollisimman puhtaana ja var-mista alueen hyvä valaistus. Onnettouuksia voi sattua helpommin epäsiistillä tai huonosti valaistulla alueella.
b) Älä käytä sahkötyokaluja rajähdysalttiissa ympäristössä, kuten syttyvien nesteiden, kaasujen tai polyn lahellä. Sähkötyokalut luovat kipinoitä, jotka voivat sytyttäa polyn tai hóryt.
c) Varmista, etteivat lapset tai sivulliset paase tyokalun lahelle sen ollessa kaytossa. Hairiot voivat aiheuttaa hallinnan menetyksen.
a) Sähkötyökalun pistokkeiden tulee sopia pistorasiaan. Alä koskaan muuta pistoketta millään tavalla. Alä käytä sovitinpistokkeita maadoitet-tujen sähkötyökalujen kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vahentävat sahköiskun vaaraa.
b) Välta koskettamasta maadoitettuihin pintoihin (mm. putket, lampöpatterit, liedet ja jäkaappi). Sahköiskun vaara on suurempi, jos kehosi on maadoitettu.
c) Suojaa sahkotyokalut vesisateelta ja kosteudelta. Jos sahkotyokaluun pääsee vettä, sahköiskun vaara on suurempi.
d) Johdon vaärinkäytö on kielletty. Alä koskaan käytä johtoa sahkötyokalun kantamiseen, vetamiseen tai irrottamiseen pistorasiasta. Pidä johto poissa lammösta, oljysta, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisävät sahköiskun vaaraa.
e) Jos sahkotyokalua kaytetaan ulkona, kaytaulkokayttoon sopivaa jatkojohtoa. Kaytaulkokayttoon sopivaa johtoa, jolloin sahkiskun vaara on pienempi.

f) Jos sahkötyokalua on kaytettä kosteassa ympäristössä, käytä vikavirtasuojakytkintä (RCD). Vikavirtasuojakytkimen käytto vähentä sahköiskun vaaraa.
3) Henkilökohtainen turvallisuus
a) Pysy valppana, tarkkaile toimenpiteita ja kayta tervettä järkeä sahkötyokalun kayton aikana. Alä kayta sahkötyokalua vasyneenä tai alkoholin, huumausaineiden tai läkkteiden vaikutuksen alaisena. Pienikin epahuomio sahkötyokalun kayton aikana voi johtaavakavaan henkilövahinkoon.
b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Asianmukaisissa olosuheissa käytetyt suojavarusteet, kuten hengityssuoja, liukumattomat turvajalkineet, suojakypärä tai kuulonsuojaimet vahentavt henkilövahinkoja.
c) Estā tahaton käynnistyminen. Varmista, etta kytkin on off-asennossa, ennen kuin liitāt tyokalun virtalähteseen ja/tai akkuun, dostat tai kannat tyokalua. Onnettouuksia voi aiheutua, jos sahkötyokalua kuljetetaan sormi liipaisimella tai se liitetään virtalähteseen kytkin pällä.
d) Poista mahdolliset saatovaimet ennen tyokalun kaynnistamista. Jos jokin avain on jatetty kiinn sahkotyokalun likkkuvaan osaan, seurauksena voi olla henkilovahinko.
e) Alä kurkottele. Varmista aina hyvä jalansija ja tasapaino. Tämä mahdollistaa sahkötyökalun paremman hallinnan odottamattomissa tilanteissa.
f) Pukeudu asianmukaisesti. Alä kayta valjiä vaatteita tai koruja. Pida hiukset, vaatteet ja kä-sineet poissa likkuvista osista. Valjat vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos laitteissa on polynpoisto- ja keräysjärestelmien liitantä, varmista niiden oikeaoppinen kytkenta ja kayttö. Polynpoistolaitteen kayttö voi vahentä polyn aiheuttamia vaaroja.
h) Turvallisuusohjeet tulee huomioida aina, vaikka olisit tottunut kayttamän tyokaluja usein. Huolimattomuus voi aiheuttaa vakavia henkilovahinkoja sekunnin murto-osassa.
4) Akkutoimisen tyokalun kayttj ja hoito
a) Älä kohdista voimaa sahkötyokaluun. Käytä oikeaa sahkötyokalua käytötarkoitukseen. Oikea sahkötyokalu suoriutuu tehtävästä paremin ja turvallisemmin suunnitellulla kiertonopeudella.

b) Älä käytä sahkötyökalua,Jos virtakytkin ei kytkeydy paälle ja pois paälta. Jos sahkötyokalua ei voida hallita virtakytkimellä,vaaratilanteita voi syntyä ja se tulee korjata.
c) Irrota pistoke virtalähteesti ja/tai akku sahkötyokalusta ennen saatöjen tekemista, lisavarusteiden vaitamsta tai sahkötyokalujen varastointia. Tällaiset ennaltaaehkäisevat turvatoimenpiteet vahentavat sahkötyokalun tahattoman käynnistymisen riskii.
d) Säilytä käyttämätomät sähkötyokalut poissa lasten ulottuvila aläka anna sellaisten henkilöiden käyttaa sähkötyokalua, jotka eivät tunne sähkötyokalua tai naita ohjeita. Sähkötyokalut ovat vaarallisia kouluttamattomien henkilöiden käsissä.
e) Varmista sahkötyokalujen oikeaoppinen yllapito. Tarkista liikkuvien osien kohdistusvirhe tai kiinnittyminen, osien rikkoutuminen ja muut olosuhteet, jotka voivat vaikuttaa sahkötyokalun toimintaan. Jos sahkötyokalu on vaurioitunut, korjauta se ennen kayttoa. Monet onnettomuudet johtuvat huonosti huolletuista sahkötyokaluista.
f) Varmista, etta leikkuuvälineet ovat aina teräviä ja puhtaita. Oikein huolletut leikkuuvälineet, joissaa on terävat leikkuureunat, eivät tartu helpostikiinnjaniitāon helppompihallita.
g) Käytä sahkötyökalua, lisävarusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti otaen huomioon työolosuhteet ja suoritettava työ. Sähkötyökalun käytäminen muuhun kuin sen käytöttarkoitukseen voi johtaa vaaralliseen tilanteeseen.
h) Pidä kahvat ja kädensijat kuivina, puhtaina, öljytöminä ja rasyvattomina. Jos Kahvat ja kädensijat ovat liukkaita, tyokalua ei voida käsitetä turvallisesti odottamattomissa tilanteissa.

5) Akkutoimisen tyokalun kayttj ja hoit

a) Lataa ainoastaan valmistajan märittämällä laturilla. Yhteen akkutyyppiin sopiva latur voi luoda tulipalovaaran, jos sitä käytetaän toisenlaisella akulla.
b) Käytä sahkötyokaluja ainoastaan märiritetyillä akuilla. Muiden akkujen käytto voi aiheuttaa henkilovahinkoja ja tulipalovaaran.
c) Kun akkua ei käytetä, pidä se kaukana muista metalliesineistä (esim. klemmarit, kolikot, avaimet, naulat, ruuvit jne. muut pienet metalliesineet), jotka luovat yhteyden napojen välille.

Akkunapojen oikosulku voi aiheuttaa palovammoja tai tulipalon.

d) Nestetta voi tulla akusta virheellisissä olosuhteissa. Välta koskettamasta sihen. Jos kosketat sihen vahingossa, huuhtele vedellä. Jos nestetta pääsee silmiin, ota tämän lisäksi yhteytta laakärin. Akusta ulos tuleva;neste voi aiheuttaa arsytysta ja palovammoja.
e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muutetu. Vaurioituneet ja muutetut paristot voivat aiheuttaa odottamonta toimintaa, mika voi johtaa tulipaloon, rajahdykseen tai henkilövahinkovaaraan.
f) Suojaa akku ja tyokalu tuleta ja kuumuudelta. Tulelle tai yli 130^ Iampotilalla altistuessa seu- rauksena voi olla rajahdys. HUOMAA: Lampotila 130^ vastaa 265^ Iampotilaa.
g) Noudata kaikki latausohjeita ja lataa akku tai tyokalu ainoastaan ohjeiden mukaisessa lamptilassa. Virheellinen tai märitetystä lampti-lasta poikkeavassa lamptotilassa lataaminen voivaurioittaa akkua ja lisatulipalovaaraa.

6) Huolto

a) Anna patevän korjaajan korjata sahkötyokalu käytäen ainoastaan samanlaisia varaosia. Taten taataan sahkötyokalun turvallisuus.
b) Vauroituneita akkuja ei saa koskaan huoltaa. Ainoastaan valmistaja tai valtuutetu huoltoliike saa huoltaa akkua.

PORIA JA RUUVIVAANTIMIA KOSKEVAT LISATURVALLISUUSVAROITUKSET

Poran turvallisuusvaroitukset

a) Käytä kuulonsuojaimia iskuporaamisen aikana. Melulle altistuminen voi aiheuttaa kuulon heikentymisen.
b) Pida sahkötyokalua eristetyista pinnoista, kun leikkausvaline voi kayton aikana koskettaa piilossa olevin sahkjohtoihin. Jos leikkausvaline koskettaa jannitteenalaiseen johtoon, virta voi valittyä sahkötyokalun metalliosin ja sahköiskuvaara on olemassa kayttajalle.
c) Ota hyvä ote työkalusta ennen käytöö. Tämä työkalu tuottaa suuren vaantomomentin ja jos siitä ei pidetä kiinni tiukalla otteella käytön aika-na, hallinnan menetys voi aiheuttaa henkilöva-hinkoja.

PITKIER PORANTERIEN TURVALLISUUSOHJEET

a) Alä koskaan ylita poranterässa ilmoitettua maksiminopeutta. Suuremmilla nopeuksilla terä voiväantyä,Jos se pyörii vapaasti tyokappaleeseen koskematta. Tämä voi johtaa henkilovahinkoinh.
b) Aloita poraaminen aina alhaisella nopeudella ja teran ollessa kosketuksissa tyokappaleeseen. Suuremmilla nopeuksilla tera voi vaantya, jos se pyorii vapaasti tyokappaleeseen koskematta. Tamao voi johtaa henkilovahinkoin.
c) Kohdista teraan painetta ainoastaan suorassa linjassa ja valta liallista painetta. Terat voivat vaantya ji aiheittaa murtumisen tai hallinnan menetyksen, mikai voi johtaa henkilovahinkoin.

AKUN TURVALLISUUSVAROITUKSET

a) Aä avaa akkua. Oikosulun vaara.
b) Suojaa akku lammoltä (esim. jatkuvalta auringonvalolta), tulelta, vedeltä sekä kosteudelta. Rajahdysvaara.
c) Jos akku vauroituu tai sitä kaytetaan virheellisesti, siita voi päästi hóryä. Tuuleta alue ja ota yhteyttä läkärin, mikä valituksia ilmenee. Höyrt voivat aiheuttaa arsytsth hengitysteihin.
d) Käytä akkua ainoastaan Vonroc-tuotteen kansa. Täten akku suojataan vaaralliselta ylikuormitukselta.
e) Teravat kohteet (esim. naulat tai ruuvimeisselit) tai ulkoiset iskuvoimat voivat vahingoittaa akkua. Seurauksena voi olla oikosulku ja akku voi palaa, rajähtäa tai ylikumentua tai siita voi päästä savua.

LATURIN TURVALLISUUSVAROITUKSET

Käytötarkoitus

Lataa laturilla vain CD801AA- ja CD803AA-typpisia
ladattavia akkuja. Muut akkutyypit voivat puhjeta ja
aiheuttaa henkilö- ja omaisuvsahinkoja.

a) Laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joilla on fysisiä, aistillisia tai henkisiä puutteita tai puutteellinen kokemus ja tuntemus, ellei heita ohjata tai valvota.
b) Lapsia on valvottava, jotta he eivat leikkisi laitteella.
c) Ei-ladattavia akkuja ei saa ladata!
d) Akut tulee asettaa hyvin tuuletetulle alueelle lataamisen aikana!

Jos virtajohto on vauroitunut, se on vaihettava valmistajan, huoltoedustajan tai vastaavasti patevän henkilon toimesta vaaran valttämiseksi.

Sähköturvallisuus

Xista aina, etta virtalähteen jannite vastaa arvokilvessä olevaa jannitettä.

• Älä käytä konetta, jos virtajohto tai verkkopistoke on vauroitunut.
• Käytä vain jatkojohtoja, jotka sopivat laitteen teholuokitukseen ja joiden paksuus on vähintään 1,5mm^2 . Jos käytät jatkokaapelin kelaa, rullaa kaapeli aina kokonaan auki.

2. LAITTEEN TIEDOT

Käytötkoitus

Täm langaton pora on tarkoitettu ruuvien ruuvaamiseen ja irrottamiseen sekä puuhun, metal-liin ja muoviin poraamiseen.

TEKNISET TIEDOT

Tämə ohjekirja on laadittu eri sarjoille/ tuotenumeroille. Tarkista sarjasi oikea kokoonpano ja sisältö vastaavan tuotenumeron mukaan alla olevista teknisistä tiedoista.

Mallinro	Sisältaa akut	Sisältaa laturit	Kotelo
CD511DC	---
S_CD511DC	CD801AA CD802AA -
S2_CD511DC	2 x CD801AA CD802AA -
S3_CD511DC	CD803AA CD802AA -
S4_CD511DC	--x
S5_CD511DC	CD801AA CD802AA x
S6_CD511DC	2 x CD801AA CD802AA x
S7_CD511DC	CD802AA CD802AA x

Laitteen tiedot
Jännite 20 V	---
Istukan kapasiteetti 0.8-10mm
Väantöasetukset	17 + poraustila
Kuormittamaton nopeus
Asento 1:	0-450/min
Asento 2:	0-1600/min
Paino	1,15 kg
Äänipainetaso LPA	78,3 dB(A), K=5dB(A)

Laitteen tiedot
Ääniteho LWA	86,3 dB(A), K=5dB(A)
Tärinäarvo ah,D	2,041 m/s² k=1.5m/s²

Mallinro	CD801AA
Akkutyyppi	Lithiumioni
Jännite	20 V---
Kapasiteetti	2,0 Ah
Suositeltu laturi	CD802AA
Paino	0,3 kg

Mallinro	CD802AA
Laturin tulo	220-240 V, 50 Hz 0,4 A
Laturin lähtö	21 V=2,5 A
Latausaika 2 Ah akku	60 minuuttia
Latausaika 4 Ah akku	120 minuuttia
Suositellut akut	CD801AA, CD803AA
Paino	0,36 kg

Mallinro	CD803AA
Akkutyyppi	Lithiumioni
Jännite	20 V-
Kapasiteetti	4,0 Ah
Suositeltu laturi	CD802AA
Paino	0,65 kg

Käytä ainoastaan seuraavia VONRCVPOWER 20V -akkualustan akkuja. Muiden akkujen käytto voi aiheuttaavakavia henkilövahinkoja tai vaurioittaa laitetta.

CD801AA 20V,2Ah Lithiumioni

CD803AA 20V,4Ah Lithiumioni

Nämä akut voidaan ladata seuraavalla laturilla.

CD802AA Pikalaturi

VONROC VPOWER 20 V -akkualustan akut sopivat kaikkin VONROC VPOWER 20 V -akkualustan tyokaluihin.

Tärinataso

Tassa ohjekirjassa annette tärinataso on mitattu standardin EN 62841 mukaisen standardisoidun testin mukaisesti. Sen avulla voidaan verrata eri

tyokaluja ja sitā voidaan kayttää tärinalle altistumisen alustavaan arvointiin, kun tyokalua kaytetaa mainittuihin kayttotarkoituksiin.

• Jos tyokalua kaytetaan eri sovelluksiin tai muilla tai huonokuntoisilla lisavarusteilla, altistumista-so voi olla huomattavasti suurempi.
• Sammutusajat tai käytämattomät ajat voivat huomattavasti laskea altistumistasa.

Sujoaudu tärinān vaikutuksila yllapitamällä tyokalua ja sen lisāvarusteita, pidä kädet lampiminä ja käytä organisoituja tyotoimenpiteita.

KUVAUS

Tekstin numerot viittaavat sivun 2 kaavioihin.

1. Kone
2. Akku
3. Akun vapautuspainike
4. Työvalo
5. Virtakytkin
6. Vännón saatörengas
7. Istukka
8. Vaihteen valintakytkin
9. Suuntakytkin
   10.Vyokoukku
10. Akun LED-merkkivalojen painike
    12.AkunLED-merkkivalot
    13.Laturi
    14.LatauksenLED-merkkivalot

3. ASENTAMINEN

Poista akku aina ennen sahkötyokalun käsittelemistä.

Akku tulee ladata ennen ensimmäistä käyttokertaa.

Akun asentaminen laitteeseen (kuva B)

Varmista, etta akku on ulkoisesti puhdas ja kuiva ennen sen liittamistä laturin tai koneeseen.

1. Aseta akku (2) koneen kantaan kuvan B mukai-sesti.
2. Paina akkua syvemmalle, kunnes se napsahtaa paikoilleen.

Akun poistaminen laitteesta (kuva B)

1. Paina akun vapautuspainiketta (3).
2. Vedä akku pois laitteesta kuvan B mukaisesti.

Akun lataustason tarkistaminen (kuva C)

• Tarkista akun lataustila painamalla akun painiketta (11) lyhyesti.
• Akussa on 3 merkkivaloa, jotka osoittavat lataustason. Mitä enemmän merkkivaloja palaa, sitä enemmän akussa on virtaa jäljellä.
• Kun merkkivalot ovat sammuneet, akku on tyhjä ja se tulee ladata valittömästi.

Akun lataaminen laturilla (kuva C)

1. Poista akku (2) laitteesta.
2. Kännä akku (2) ylosalaisin ja liu'uta se laturiin (13) kuvan C mukaisesti.
3. Paina akkua, kunnes se on kokonaan asennusaukossa.
4. Liitä laturin pistoke sahköverkkoon ja odota hetki. Laturin LED-merkkivalot (14) syttyvat ja osoittavat laturin tilan.

Laturissa on kaksi LED-merkkivaloa (14), jotka osoittavat latausprossin tilan:

Punainen LED-tila	Vihreä LED-tila Laturin tila
Pois Pois Ei virtaa
Pois Päällä		Valmiustila: - Akkua ei ole asetetu paikoil-leen, tai - Akku paikoillaan, mutta sen lataus on päättynyt
Päällä Pois		Akun lataus käyn - nissä

• Akun 2 Ah täyteen lataaminen voi kestää jopa 60 minuuttia.
• Akun 4 Ah täyteen lataaminen voi kestää jopa 120 minuuttia.

Kun akku on ladattu tayteen, poista laturin pistoke sahkoverkosta ja irrota akku laturista.

Kun laitetta ei kayteta pitkaaan aikaan, akku Kannattaa varastoida ladattuna.

Porien ja ruuviväantimen terien asentaminen ja poistaminen (kuva A)

Poran istukka (7) sopii poran- ja ruuvinteriin, joissa on pyorea aktsi sekä kuusiokoloakseli.

1. Pidä koneesta tiukasti yhdellä kädellä.
2. Avaa poran istukka (7) kiertamalla istukkaa toisella kadellä myotapäivän, kunnes se on avautunut riittavasti teran paikoilleen asettami-seksi.
3. Aseta poran- tai ruuvausterän aksei.
4. Kiristä poran istukka uudelleen kiertämllä istukkaa (7) vastapäivään.
5. Tarkista, onko terä keskitetty hyvin kytkemällä kone lyhyesti paälle virtakytkimellä.

4. KÄYTTÖ

Vaihteiden sätäminen (kuva A)

! koskaan vaihdavaihdetta moottorin ollessa kaynnissä, muutoin kone vauroituu.

Alä koskaan aseta kytkintä asentojen keskelle, muutoin kone vaurioituu.

Koneessa on 2 porausnopeutta, jotka voidaan saataa liu'uttamalla vaihdekytkintä (8) eteen- tai taaksepain. Vaihdekytkimen (8) numero osoittaa valitun asennon.

• Asento 1: Hidasta porausta, suurta porauksen halkaisijaa tai ruuviväantöä varten. Koneessa on suuri teho alhaisella nopeudella.
• Asento 2: Nopeaa poraamista tai pienta porauksen halkaisijaa varten.

Kiertosuunnan saataminen (kuva A)

• Aseta suuntakytkin (9) asentoon wien kiertamiseksi tai poraamiseksi.
• Aseta suuntakytkin (9) asentoon vien poistamiseksi.

Koneen paallee ja pois paalta kytkeminen (kuva A)

Kone käynnistetaan ja kiertonopeus saadetaan virtakytkimellä (5).

• Voit kytkeä koneen pälle painamalla virtakyt-kintä (5). Mitä syvemälde kytkintä painetaan, sitä nopeampaapora pyörii.
  Kone sammuu, kun virtakytkin (5) vapautetaan.
• Kännä suunnan peruutuskytkin (9) keskiasentoon virtakytkimen liikkeen lukitsemiseksi.

Momentin saataminen (kuva A)

Koneessa on 21 eri vaantooasetusta ja erityinen
poraustila istukkaan valitetyn tehon asettamiseksi.
Ruuvit voidaan kiinnittaa esimäritettyyn syvyyteen
kiertamalla vaannon saatorengasta (6), täm on

suositeltavaa toistuvassa työssä. Mitä suurempi numero, sitä suurempi vaäntö.

• Valitse alhainen asetus pienien ruuvien tai pehmeän materiaalin kohdalla.
• Valitse suurempi asetus suurempien ruuvien, kovien materiaaalien ja ruuvien poiston aikana.
• Valitse mieluiten mahdollisimman alhainen asetus ruuveja kiinnittäessä. Valitse suurempi asetus, jos moottori liukuu ennen ruuvin kiinnitämistä kokonaan.
• Kännä poraamisessa väällon saatorengas (6) porauksen asetukseen (Hertämllä se kokonaan vastapäivään.

Varmista, etta suuntakytin (9) on aina asennossa paraamisen aikana.

Koneessa on elektroninen ylikuormitussuoja. Kun kone ylikuormittuu, se sammuu automaattisesti. Kun nain kay, odota muutama sekunti, jotta ylikuormitussuoja nollautuu itsestaan.

5. YLLAPITO

Sammuta laite ja irrota akku laitteesta aina.
enneu puhdistusta ja huoltoa.

Puhdista laiteen ulkokuoret saannollisesti pehmealla liinalla, mieluiten jokaisen kayttokerran jalkeen. Varmista, etta tuuletsaukoissa ei ole polyä tai likaa. Poista vaikeat tahrat kayttamalla saippuvaahtoon kostutettua pehmeaaliinaa. Alä kaytaliuottimia, kuten bensiini, alcoholia, ammoniakkia jne. Vastaavat kemikaalit vaurioittavat synteettisäkomponentteja.

TAKUU

VONROC-tuotteet on kehitety korkeimpien laustandardien mukaan ja ne sisaltavat materiaali- ja valmistusviat kattavan takuun, joka on voimassa lain mukaan märitetyn ajan alkuperäisestä ostopäivämärastä lahtien. Mikäli tuotteessa ilmenee materiaali- ja/tai valmistusvikoja tämän aikajakson aikana, ota yhteyttä suoraan VONROC-yhtioön.

Tämä takuu ei kata seuraavia olosuhteita:

Valtuuttamattomat huoltopalvelut ovat tehneetai yrittaneet tehdä tuotteeseen korjauksia.
- Normaali kuluminen.

• Tyokalua on vaärinkäytety, käytety tai ylläpidetty virheellisesti.
• Tuotteessa on käytetty muita kuin alkuperäisia varaosia.

Yhtö myontä yksinomaan tämän takuun. Muita suoria tai valillisiä takuita ei myonneneta tämän takuun lisäksi, mukaan lukien valilliset takuut koskien kaupattavuutta ja sopivuutta tiettyyn käytotarkoitukseen. VONRC ei missaan tapauksessa ota vastuuta satunnaisista tai seuraamuksellisista vahingoista. Jalleenmyyjen korjaavat toimet rajoittuvat niiden yksiköiden tai osien korjaamiseen tai vaihtamiseen, jotka eivat ole vaatimustenumukaisia.

Tuotteseen ja ohjekirjaan voidaan tehdä mutoksia. Teknisin tietaihin voidaan tehdä mutotksia ilmoituksetta.

1. SIKKERHETSANVISNINGER
