Tip produs	Mașină de găurit-înșurubat fără fir
Marcă	Vonroc
Model	S_CD511DC
Tensiune	20 V
Capacitatea mandrinei	0,8 - 10 mm
Număr de reglaje de cuplu	17 + mod de găurire
Viteză în gol (poziția 1)	0 - 450 rpm
Viteză în gol (poziția 2)	0 - 1600 rpm
Greutate (fără baterie)	1,15 kg
Tip baterie	Litiu-ion, 20 V
Capacități de baterie disponibile	2,0 Ah (CD801AA) sau 4,0 Ah (CD803AA)
Încărcător recomandat	CD802AA, intrare 220-240 V, 50 Hz, ieșire 21 V, 2,5 A
Timp de încărcare (baterie 2 Ah)	Aproximativ 60 minute
Timp de încărcare (baterie 4 Ah)	Aproximativ 120 minute
Nivel de presiune acustică (LPA)	78,3 dB(A), K=5 dB(A)
Nivel de putere acustică (LWA)	86,3 dB(A), K=5 dB(A)
Vibrații (ah.D)	2,041 m/s², k=1,5 m/s²
Materiale care pot fi găurite	Lemn, metal, plastic
Funcții principale	Găurire, înșurubare/deșurubare, reglaj cuplu, două viteze, mers înainte/înapoi
Întreținere și curățare	Curățați corpul cu o cârpă moale ușor umedă, nu folosiți produse agresive
Siguranță	Izolație dublă, protecție împotriva suprasarcinilor, oprire automată în caz de suprasarcină
Piese de schimb și reparabilitate	Baterii compatibile: CD801AA, CD803AA; încărcător CD802AA; reparație de către un profesionist autorizat
Garanție	Conform legislației în vigoare, acoperă defectele de material și de manoperă

Întrebări frecvente - S_CD511DC Vonroc

Cum se încarcă bateria mașinii de găurit Vonroc S_CD511DC ?

Scoateți bateria din mașină, introduceți-o în încărcătorul CD802AA, conectați încărcătorul la o priză de rețea. LED-urile indică starea de încărcare. Bateria de 2 Ah se încarcă în 60 de minute, cea de 4 Ah în 120 de minute.

Ce baterii sunt compatibile cu acest model ?

Bateriile platformei VONROC VPOWER 20V: CD801AA (2 Ah) și CD803AA (4 Ah). Utilizați numai aceste baterii pentru a evita orice risc.

Cum se reglează cuplul de strângere ?

Rotiți inelul de reglaj a cuplului (6) la numărul dorit (1 la 17) sau la modul de găurire. Cu cât numărul este mai mare, cu atât cuplul este mai mare. Începeți cu o setare scăzută pentru șuruburile mici.

Cum se schimbă viteza de rotație ?

Glisați comutatorul de viteză (8) în față sau în spate: poziția 1 pentru viteză mică (0-450 rpm) și poziția 2 pentru viteză mare (0-1600 rpm). Nu schimbați niciodată viteza motorului în timpul funcționării.

Cum se inversează sensul de rotație ?

Utilizați comutatorul de sens de rotație (9): poziția stânga pentru înșurubare/găurire, poziția dreapta pentru deșurubare. Poziția centrală blochează întrerupătorul pornire/oprire.

Ce trebuie făcut dacă mașina de găurit se oprește brusc în timpul utilizării ?

Este vorba de protecția împotriva suprasarcinilor. Așteptați câteva secunde până când protecția se rearmează, apoi reluați lucrul reducând efortul dacă este necesar.

Cum se întreține mașina de găurit Vonroc S_CD511DC ?

Înainte de orice întreținere, scoateți bateria. Curățați corpul cu o cârpă moale ușor umedă (apă cu săpun). Nu utilizați solvenți. Păstrați orificiile de aerisire curate.

Pot folosi această mașină de găurit pentru găurirea metalului ?

Da, este concepută pentru găurirea lemnului, metalului și plasticului. Utilizați viteza potrivită (poziția 2 pentru metal) și un burghiu adecvat.

Mașina de găurit este livrată cu o baterie și un încărcător ?

Depinde de kit. Modelul S_CD511DC poate fi vândut gol sau cu diferite seturi (S_CD511DC, S2_CD511DC, etc.). Verificați descrierea produsului pentru a afla conținutul exact.

Cum se verifică nivelul de încărcare al bateriei ?

Apăsați scurt butonul indicator (11) al bateriei. Cele patru LED-uri indică nivelul: cu cât sunt mai multe LED-uri aprinse, cu atât bateria este mai încărcată. Dacă niciun LED nu se aprinde, bateria este descărcată.

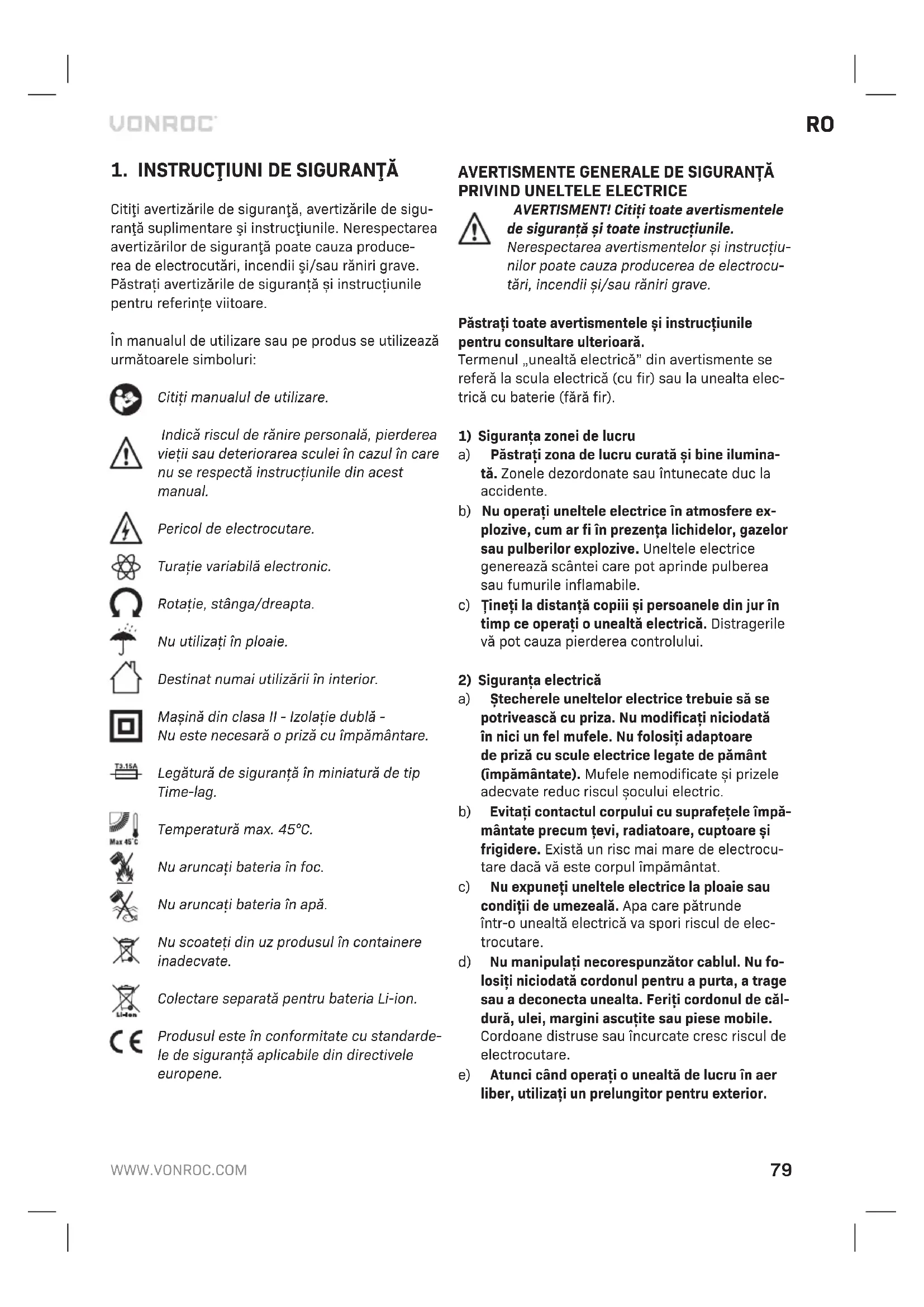

MANUAL DE UTILIZARE S_CD511DC Vonroc

Citiţi averizările de siguranta, averizările de siguranta suplimentareși instructiunile. Nerespectarea averizărilor de siguranta poate cauza producerea de electrocuturi, incendiiși/sau raniri grave. Păstrați averizările de sigurantași instructiunile pentru referinte viitoare.

In manualul de'utilizare sau pe produs se utilizeazurmatoarele simboluri:

Citi chi manua!ul deutilizare.

Indica riscul de ranire personala, pierderea vietii sau deteriorarea sculei in cazul in care nu se respecta instructiunile din acest manual.

Pericol de electrocutare.

Turatie variabila electronic.

Rotatie, stanga/drepta.

Nuutilizatiin ploaie.

Destinat numai utilizarii in interior.

Masina din clasa II - Izolatie dubla - Nu este necessities o przyca u impamantare.

Legătura de siguranta in miniatura de tip Time-lag.

Temperatura max. 45^

Nu aruncati bateria in foc.

Nu arunca ti bateria in apa.

Nu scoateti din uz produsul in containere inadecate.

Colectare separata pentru bateria Li-ion.

Proclusul estinconformitatecu standarde le de siguranta aplicabile din directivele europene.

AVERTISMENTE GENERALE DE SIGURANÀ PRIVIND UNELTE ELECTRICE

AVERTISMENT! Citi toate averismentele de siguranta si allaute instruunile.

Nerespectarea avertimentelor si instructiunilor poate cauza producerea de electrocutari, incendii si/sau raniri grave.

Păstrați toate averismenteleși instrucțiunile pentru consultare ulterioară.

Termenul „unealtă electrică" din averismente se referă la scula electrică (cu fir) sau la unealta elec- trica cu baterie (fara fir).

1) Siguranta zonei de lucru
a) Păstrați zona de lucru curatași bine ilumina-tă. Zoneledezordonate sau intunecate duc la accidents.
b) Nu operati uneltele eletrice in atmossere explosive, cum ar fi in prezena lichidelor, gazelor sau pulberilor explosive. Uneltele eletrice genereazs cantei care pot aprinde pulberea sau fumurile inflamabile.
c) Tineti la distanţa copiii si personanele din jur in temp ce operati o unealtă electrică. Distragerile va pot cauza pierderea controului.
2) Siguranta electrica
a) Stecherele uneltelor eletrice trebuie sa se potriveasca cu priza. Nu modificati niciodata in nici un fel mufele. Nu folosi adaptoare de priza cu scule eletrice legate de pamnt (impamantate). Mufele nemodificate si prizele adevate reduc riscul socului electric.
b) Evitaţi contactul corpului cu suprafețele impămăntate precum tevi, radiatoare, cuptoareși frigidere. Există un risc mai mare de electrocu-tare dacă va este corpul impămăntat.
c) Nu expuneti uneltele electrice la ploaie sau conditi de umezeal. Apa care patrunde intr-o unealta electrica va spori riscul de elec trocutare.
d) Nu manipulati necorespunzător cablul. Nu folositi niciodata cordonul pentru a purta, a trage sau a deconnecta unealta. Feriti cordonul de caldură, ulei, margini ascutite sau piese mobile. Cordoane dilruse sau incurcate cresc riscul de electrocutare.
e) Atunci cänd operati o unealtä de lucru in aer liber, utilizi un prelimungitor pentru exterior.

Folosirea unui cordon adevat pentru uzul in aer liber scade riscul de electrocutare.

f) In cazul in care operarea unei unelte electrice intr-un spatiu cu umiditate nu poate fi evitata,utilazi o alimentare cu protectie pentru dispositivele de curent rezidual (RCD).Utilizarea unui RCD reduce riscul de electrocutare.

3) Siguranta personalä
a) Fiti precauti, fiti atenti la ceea ce faceti si respectati regulile de bun simt atunci cand operati o unealtă electrică. Nu folosiți unealta electrică atunci cand sunteti obosit sau sub influenta drogurilor, alcoholului Sau unui tratament medicamenti. Un moment de neatentie in timpul operarii uneltelor electrice poate cauza vătamâri corporale grave.
b) Utilizati echipamentul de protectie corporală. Puratai intotdeauna protectie pentru ochi. Echipamentul de protectie precum masca de praf, pantofii de protectie antiderapanti, casca de protectie sau protectia auzului utilize in condiţii adecate vor reduce ranile personale.
c) Preintampinati pornira accidentală. Asigu- rati-vá cà comutatorul este in poziţia-oprit inainte de a va connecta la sursa de alimentare si / sau la baterie, de a ridica sau purta instrumentul. Purtarea de unelte electrice tinand degetul pe comutator sau alimentarea uneltelor electrice care au comutatorul pornit duce la accidente.
d) Indeparta orice cheie sau cleste de reglare inainte de a porni unealta electrica. Un cleste sau o cheie lasata atasata unei把这些 rotate a uneltei eletrice poate cauza vatamari corporale.
e) Nu va intindei pentru a utilize unealta de lucru. Mentineti-va intotdeauna stabilitatea si echilibrul. Acest lucru permite un control mai bun al uneltei electrice in situatai neastepate.
f) Imbracati-va corespunzator. Nu purtai haine largi tau bijuterii. Tinei-va paurul, imbracamintea si manusile departe de piessele mobile. Hainele largi, bijuteriile tau paurul lung pot fi prinse in partile mobile.
g) In cazul in care dispositivele prezintă posibilitatea conectări de accesori i pentru aspiratași colectarea prafului, asigurati-va ca aceste accesori i sunt conectate si utilizeze in mod corespunzător. Utilizarea colectări prafului poate reduce pericolele legate de graf.

h) Nu lasati ca obisnuianta obtinută prin utilizarea frecventa a uneltelor sa va permitteda sa deveniti impasibil si sa ignoresi principiile de siguranța in Utilizarea uneltelor. O actiune negljentă poate provoca accidente grave intr-o fractiune de secunda.
4) Utilizarea si ingrijirea uneltelor electrice
a) Nu forataunealta electrica. Utilaziunealta electricac advcata aplicatieidvs.Unealta electricacorectva face munca mai bine si mai sigur la rata pentru care a fost projectata.
b) Nu utiliziţi unealta electrică in cazul in care intrerupătorul nu comută in poziția pornit si oprit. Orice unealtă electrică care nu poate fi controlă cu comutatorul este periculoasași trebuie reparata.
c) Deconnectati stecherul de la sursa de alimentare si/sau accumulatorol de la unealta electricainaintea efectuarii oricaror reglaje, modificarii accesorilor sau depositari uneltelor eletrice. Aceste masuri preventive de precautie reducr riscul de pornography accidentalä.
d) Nu deposizati uneltele electrice in stare inactiva la indemana copiilor si nu permitei personelor nefamiliarizecu unealta de lucru saucu aceste instructiani s o utilizeze. Unelteleelectrice sunt periculoase in mainile utilizatoriilor neinstrui!.
e) Effectuanti intretnerea uneltelor electrice. Verifica, alinierea sau configurarea gresit a pieseler mobile, ruperea pieseler si orice alte condiiti care ar putea afecta fonctionarea uneltei electrice. In cazul deteriorarii, reparati unealta electrica inainte de uz. Multe accidente sunt cauzate de unelte electrice slab intretnite.
f) Păstrați uneltele de tăiat ascuțiteși curate. Uneltele de tăiat corect intreținute cu muchii ascuțite au mai puțineșanse sa se legeși sunt mai ușor de controlat.
g) Utilizati unealta electrica, accesoriile si cutitele uneltei etc. conform acestor instrucliuni, tinand cont de condiitiile de lucru si de lucrarea ce trebuie sa fie efectuata. Folosirea uneltei electrice pentru operati di diferite decat acelea destinate pot cauza o situatie periculoasa.
h) Tini ti manerele si suprafetele de prindere uscate, curate s lipsite de ulei si unsoare. Manere si suprafetele de prindere alunecoase nu permit manipularea si controlul uneltei in de siguranta in situati neasteptate.

5) Utilizarea si ingrijirea bateriei uneltei

a) Reincarcai fososind exclusiv incarcatorul specificat de catre producator. Daca un incarcator conceput pentru un anumit tip de accumulatori este fososit cu alt accumulator, acest lucru poate genera risc de incendiu.
b) Utilizati uneltele eletrice exclusiv impreunacu accumulatorii specificati. Utilizarea alter acumulatori poate cauza risc de ranire si incendiu.
c) Atunci cánd nu folosiţi accumulatorul, păstraţi-ferit de alte obiecte metalice, precum agrafe de birou, monede, chei, cuie, Šuruburi sau alte obiecte metalice mici care pot realiza conexiunea intre cele două borne. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendiu.
d) In conditi deutilizare incorcta,este posibil sa fie evacuat lichid din baterie;evita contactul cu acesta. In cazul in care se produce accidental contactul,clati cu apa.Daca lichidul intrain contact cu ochii, solicitati ajutor medical supplementar.Lichidul scurs din accumulator poate cauza iritatii Sau arsuri.
e) Nu folosi un accumulator sau o unealtacare este deteriorata sau modificata. Accumatori dieteriorati sau modificati pot avea un compo-. tament imprevizibil care rezulta in foc,explozie sau risc de ranire.
f) Nu expuneti accumulatorul sau unealta la foc sau temperatura excessiva. Expunerea la foc sau temperaturi de peste 130^ poate provoca explozie. OBSERVATIE Temperatura, 130^ poate fi inlocuita cu temperatura, 265^
g) Respectati toate instruetiunile de incarcare si nu incarcai accumulatorul sau unealta in afara intervalului de temperatura specificat in instructuni. Incarcaea necorespunzatoare sau la temperaturi in afara domeniului specificat poate deteriorora accumulatorul si poate creste riscul de incendiu.
6) Service
a) Prevedeti repararea uneltei de lucru de catre o personanacalificata, folosind exclusiv把这些 de schimb identice. Acest lucru va garantata pastrarea in siguranta a uneltei eletrice.
b) Niciodata nuservisi acumulatori deteriorati. Servisarea accumulatorilor ar trebui sa fie efectuata numai de catre producator Sau furnizorii autorizati de service.

AVERTIZARI SUPLIMENTARE DE SIGURANTA PENTRU MAŞINI DE GÜRIT Şİ SURUBELNITE Avertismente de siguranta privind masinile de gaurit

a) Puratai echipament de protectie pentru urechi in cazul utilizarii uneltelor cu percutie. Expunerea la zgomot poate determina pierderea auzului.
b) Tineţi unealta electrică de suprafetele izolate pentru prindere atunci cand efectuţi o operatie in care accesoriile de debitare pot atinge cabluri ascunse. Tăirea unui cablu sub tensiune de către accesoriul de debitat ar putea determinina scurgerea curentului în componentele metalice expuse ale uneltei electriceși ar putea electrocuta operatorul.
c) Inainte deutilizare,strangeiunealta in mod correct.Aceastanealtareancuplu deiesire ridicat si faro strangere corecta in timpul utili-zari,poate interveni pierderea controlului care poate duce lavatamari corporale.

INSTRUCTION DE SIGURANTA LA UTILIZAREA UNOR BURGHIE LUNGI

a) Nuutilizati niciodata la o turatie mai mare decat cea maxima a burghiului. La turatii mai mari,este probabilit ca burghiul sa se indoaie dacai ieste permis sa se roteasca liber fara a contacta piesa de prelucrat, ducand la vata-mari corporale.
b) Incepeti intotdeauna gaurirea la turatie mica si cu varful burghiului in contact cu piesa de prelimucrat. La turatii mai mari, este probabilit ca burghiul sa se indoae dacai este permis sa se roteasca liber fara a contacta piesa de prelimucrat, ducand la vatakari corporale.
c) Aplicati presiune numai in linie dreapta cu burghiul si nu aplicati presiune excessiva. Burghiele se pot indoi, provocand ruperea sau pierderea controlului, ducand la vatakari corporale.

AVERTISMENTE DE SIGURANÀ PENTRU BATERIE

a) Nu deschideti bateria. Pericol de scurtcircuitare.
b) Protejati bateria impotriva caldurii, de ex. impotriva expunerii puternice la soare, foc, apa si umiditate. Pericol deexplozie.
c) In cazul deteriorarii siutilizarii necorespunzatoare bateriei, pot fi emisi vapori. Ventilati zona si solicita asistenta medicaIa in caz de sesizari.Vaporii pot irita sistemasl respirator.

d) Utilizati bateria numai impreună cu produsul dvs. Vonroc. Numai această măsură protejează bateria impotrivă suprincarcarii periculoase.
e) Bateria poate fi deteriorata de obiecte ascutite, cum ar fi cuie sau surubelnite sau prin forta aplicata extern. Poate aparea un scurtcircuit intern si bateria poate arde, exploda sau supraicalzi.

AVERTISMENTE DE SIGURANTA PENTRU STATII DE INCARCARE

Domeniul deutilizare

incarcai doar accumulatorii de tip CD801AA si CD803AA cu incarcatorul. Alte tipuri de accumulatoripot exploda provocand ranire personala si daune.

a) Aparatul nu trebuie utilizes de câtre persone (inclusiv copii) cu capacitate fizice, senzoriale sau mentale reduse, sau de câtre persone lipsite de experiencă si cunostinte, cu exceptia cazului in care acestea au fost supravegheate si instruite.
b) Nu lasa'i copii nesupravegheati s' se joace cu aparatul.
c) Nu reincarcai bateriile ne-reincarcabile!
d) In timpul incarcarii, accumulatorii trebuie amplasati intr-o zona bine ventilata!

Dacă cablul de alimentare este deteriorat, acesta trebuie inlocuit de câtre produçător, agenti SSE de service sau persone calificat similare pentru a evita un pericol.

Instruţiuni de siguranta privind alimentarea electrica

Verificati intotdeauna ca tensiunea de la alimentarea cu energia sa corespunda tensiunii de pe placuta cu specifica.

• Nuutilizati aparatul in cazul in care cablul de alimentare sau stecherul este deteriorat sau defect.
• Folosiţi numai cabluri prelungitoare adecvate pentru puterea maşinii cu o grosime minimă de 1,5mm^2 . Daca Utilizati o bobina de cablu de extensie, derulati intotdeauna complet cablul.

2. INFORMATIICU PRIVIRE LA MASINA

Domeniul deutilizare

Maşina de insrubat Şi gaurit este concepută pentru insrubarea Şi slabirea suruburilor, precum Şi pentru gaurirea lemnului, metalului Şi plasticului.

SPECIFICATII TEHNICE

Acest manual a fost realizat pentru diferite numere de seturi/articole. Verificatu numarul articolului corespunzator in tabelul de specificaui de mai jos pentru a vedea compositia si continutul exact al setului.

Nr. model	Accumulatori inclus	Încărcătoare inclus	Valiză
CD511DC	---
S_CD511DC	CD801AA CD802AA -
S2_CD511DC	2 x CD801AA CD802AA -
S3_CD511DC	CD803AA CD802AA -
S4_CD511DC	--	x
S5_CD511DC	CD801AA CD802AA	x
S6_CD511DC	2 x CD801AA CD802AA		x
S7_CD511DC	CD802AA CD802AA	x

Informati de presupin
Tensiune	20 V---
Capacitate a mandrinei	0.8-10mm
Setâri de cuplu	17 + Mod de găurire
Turâtie la mers în gol
Pozția 1:	0-450/min
Pozția 2:	0-1600/min
Greutate	1,15 kg
Nivelul presiunii sonore LpA	78,3 dB(A), K=5dB(A)
Nivelul puteri ii sonore LwA	86,3 dB(A), K=5dB(A)
Vibrătie ah.D	2,041 m/s2k=1.5m/s2

Nr. model	CD801AA
Tip accumulator Litiu ion
Tensiune	20 V-
Capacitate	2,0 Ah
Încărcător recomandat	CD802AA
Greutate	0,3 kg
Nr. model CD802AA
Intrare înărcător 220-240V, 50Hz 0,4A
leșire înărcător 21V	- - - 2,5A
Temp de înărcare accumulator 2Ah	60 minute
Temp de înărcare accumulator 4Ah	120 minute
Accumulatori recomandiți CD801AA, CD803AA
Greunate 0,36 kg

Nr. model CD803AA
Tip accumulator Litiu ion
Tensiune 20 V	---
Capacitate 4,0 Ah
Încărcător recomandat CD802AA
Greunate 0,65 kg

Utiliziţi numai următoarele baterii ale platformei VONROC VPOWER 20V. Utilizarea alterbaterii poate provoca vătamări corporale grave sau defectarea uneltei.

CD801AA 20V, 2Ah Litiu-Ion

CD803AA 20V,4Ah Litiu-Ion

Urmatorul incarcator al dispositivului poate fi utilizat pentru a incarca aceste baterii.

Nivelul emisiilor de vibrati mentionat in aesst manual de instructiani a fost masurat in conformitate cu un test standardizat precizat en EN 62841; poate fi folosit pentru a comparar o scula cu alta si ca evaluare preliminara a expunerii la vibrati atunci cand folosi scula pentru aplicatiile mentionate.

Utilizarea sculei pentru aplicati di diferite sa cu accesori diferite si prost intretinute, poate creste semnicatifiv nivelul de expunere.
Momentele in care scula este oprita sau tand functioneaza dar nu executa nicio lucare, pot reduce semnificativ nivelul de expunere.

Protejati-va impotriva efectelor vibraiilor prin intre-tinerea sculei si a accesoriilor sale, pastrand mainile calde si organizand procesele de lucru.

DESCRIERE

Numerele din text se refera la diagramele de la pagina 2.

1. Masina
2. Accumulator
3. Buton deblocare accumulator
4. Lumină de lucru
5. Comutator pornire/oprire
6. Inel de reglare cuplu
7. Mandrină
8. Comutator selectare viteza
9. Comutator directie
   10.Carlig de agatare la curea
10. Buton indicator cu LED pentru accumulator
11. Indicatori accumulator LED
    13.lncarcator
    14.Indicators LED incarcator

3. ASAMBLAREA

Inainte de orice lucare asupra uneltei, decuplatei bateria.

Inainte de prima utilizes, accumulatorultrebuie sa fie incarcat.

Introducerea acumulatorului in masina (Fig. B)

Asigurati-va cai exteriorul accumulatoruluiui estecurat si uscat inaintede a il conecta la accumulator sau la masina.

1. Introduci acumulatorul (2) in suportul masinii, aça cum este indicat in Fig. B.
2. Apasati accumulatorul panacand se fixeazain poziie.

Scoaterea accumulatorului din aparat (Fig. B)

1. Apasati butonul de deblocare a accumulatorului (3)
2. Trageti accumulatorul din aparat, aça cum este indicat in Fig. B.

Verificarea nivelului de incarcare a accumulatorului (Fig. C)

• Pentru a verifica nivelul de incarcare a accumulatorului, apasa scurt butonul (11) de pe accumulator.
• Accumulatorul este prevazut cu 3 lumini care indica nivelul de incarcare, numarul de lumini

aprinse semnifica gradul de incarcare a accumulatorului.
- Atunci cand luminile sunt stinse, acest lucru semnifica faptul ca accumulatorul este descarcat si trebuie incarcat imediat.

Incarcarea accumulatorului folosind incarcatorul (Fig. C)

1. Scoateti accumulatorul (2) din masina.
2. Intoarceti invers accumulatorul (2) si impingeti-l in incarcator (13), asa cum este indicat in Fig C.
3. Apasati accumulatorul pana cand este introduc complet in locas.
4. Conectaţi mufa incărcătorului la o priză electricăși așteptați o periodă. Indicatori i LED de pe incărcător (14) se vor aprindeși vor indica nivelul de incărcare.

incarcatorul are 2 indicatori LED (14), care indicakivelul procesului de incarcare:

LED roşu de stare	LED verde de stare	Stare în incărcător
Oprit Oprit Fără alimentare
Oprit Pornit		Mod de așteptare: - Nu este{niciun accumulator intro-dus sau, - Accumulator intro-dus dar încare-rea s-a sfărșit
Pornit Oprit		Încărcare acumulator în progres

• Incarcarea compleţă a accumulatorului de 2Ah poate dura până la 60 minute.
• Incarcarea compleță a accumulatorului de 4Ah poate dura până la 120 minute.

După incârcarea completă a accumulatorului, scoateți mufa incârcătorului din prizăși independpârtăci accumulatorul din incârcător.

Atunci cänd nu folosiţi masina, este indicat să deposizati accumulatorul in stare incarcata.

Montarea 山 demontarea burghielor sau a biturilor de surubelinita (Fig. A)

Mandrina (7) este adecovata pentru burghiele si biturile de surubelnita cu ax rotund Sau hexagonal.

1. Tineti bine masina cu o mana.

2. Deschidei mandrina (7) rotind-o in sens orar cu cealalta mana, panacand se descide sufficient pentru a introduce bitul inauntru.

3. Introduci axul burghiului sau bitul de surubel-nita.
4. Strangeti din nou mandrina (7) in sens antiorar.
5. Verificazioni dacă bitul este bine centrat apasandi rapid comutatorul dePornire/oprire a masinii.

4. UTILIZAREA

Reglarea treptelor de viteza (Fig. A)

schimbai niciodata treptele de viteza cand motorul este in functiune, intrucat acest lucru poate deteriora masina.

Nu aduceci niciodata comutatorul in lijoc, intre pozitii, intrucat acest lucru poate deteriorara masina.

Maşina are 2 viteze de găurire, care pot fi reglate prin glisarea comutatorului de viteza (8) înnteși înapoi. Numărul de pe comutatorul de viteza (8) și poziția selectata.

• Poziţia 1: Pentru găurirea ușoară, diametru mare de găurire sau insurubare. Maşina are putere mare la viteză redusă.
• Poziţia 2: Pentru găurire rapida sau diametrui mic de găurire.

• Setaţi comutatorul de direcţie (9) in poziţia pentru a introduce Šuruburile sau pentru găurire.
• Seta comutatorul de directie (9) in poziia pentru a indeparta suruburile.

Pornirea si opirea masinii (Fig. A)

Comutatorul de pornography/oprine (5) este utilizes pentru actionarea masinii si reglarea vitezei de rotatie.

• Apasarea comutatorului pornire/oprire (5) va actiona masina, cu cat este apasat mai sare comutatorul, cu atat viteza de gaurire va creste.
• Eliberarea comutatorului pornire/oprire (5) va opri masina.
• Deplasati comutatorul de inversare a directiei (9) in poziţia de mischief pentru a bloca deplasaarea comutatorului de pornire/oprire.

Reglarea cuplului de torsiune (Fig. A)

Măsina este prevăzută cu 21 de setări diferite pentru cuplul de torsiuneși un mod de găurire specială, pentru a seta puterea transmisă la mandrină. Prin rotirea inelului de reglare a cuplului (6), suruburile pot fi introduse la o adancime predeterminata, care este ideală in cazul unor sarcini repetitive. Cu CAT numărul este mai mare, cu atât mai multe cupluri de torsiune vor fi transmise.

• Selecta o setare redusa in cazul suruburilor mici sau a materialului de lucru moale.
• Selectati o setare ridicata in cazul suruburilor mari, materialelor de lucru dure si in situathiile in care indepartati suruburi.
• Atunci cänd introducişuruburi, este de preferat sā selecta o setare CAT se poate de redusă. Selecta o setare mai mare dacà motorul alunecă inainte ca surubul sā fie complet strans.
• Pentru gaurire, rotiti in sens antiorar inelul de reglare a cuplului (6) la setarea pentru gaurire

Asiguratváca comutatorul de directie (9) este intotdeauna setat pe in timpul gauririi.

Maşa este prevăzută cu o functie de protectie la suprasarcina. Când maşa detectează o suprasarcina, aceasta se oprește automat. Când se intâmplă incest lucru, va rugăm așteptati cateva secunde pentru a permite resetarea functiei de protectie la suprasarcina.

5. INTRETINEREA

Inainte de curatae si intretinere, opriti alimentarea electrica a masinii si scoateti accumulatorul din masina.

Curata regulat carcasa cu o capa moale, de preferat dupa fiecareutilizare.Curata fantele de aerisire dpraf si murdarie.Indepartatu murdaria persistenta cu o capa moale inmuata in clabuci de sapun.Nu folosi solventi precum benzina,alcool, amoniac,etc.Astfelde substanche chimice vor detiorara componentele sintetice.

GARANTIE

Produsele VONROC sunt realizate la cele mai inalte standarde de calitate si sunt garantate in privinta materialelor si a manoperei pentru intreaga perioada deutilizare in garantie,incepand cu data achiziiei. In cazul in care produsul prezinta defeciuni in perioada de garantie din cauza materialului defect si/sau amanoperei,contactati direct VONROC.

Urmatoarele circumstanste sunt excluse de la aceastagarantie:

• Reparatiile sau modificare care realizate sau care s-au incercat a fi efectuate de centre de service neAutorizate;
• Uzura in conditi normale de'utilizare;
• Unealta care a fost abuzata, utilizesa intr-un mod negljent sau intretinută in mod inadeqvat;
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperà garantía companiei, explicita sau implicà. Nu existà alte garantii explicite sau implicè care sá se extinda dincolo de cele indicate aici, incluzánd garantǐile, vendabilitatea sau adecvarea pentru un anumit scop. In nicio situatie, VONROC nu este responsabil pentru daunele incidentale sau consecventaile. Reparatiile efectuate de reprezentant trebuie sá fie limitate la reparatiile sau la inlocuirea unităților sau a pieselor neconforme.

Proclusul si manualul deutilizare pot suferi modificari. Specificaţile se pot modificifica fară notificare prealabilă.

1. INSTRUÇÉS DE SEGURANÇA
