| Ürün Tipi | Akülü Vidalama/Matkap |
| Marka | Vonroc |
| Model | S_CD511DC |
| Gerilim | 20 V |
| Mandren Kapasitesi | 0,8 - 10 mm |
| Tork Ayarları Sayısı | 17 + delme modu |
| Boşta Devir (1. Kademe) | 0 - 450 dev/dak |
| Boşta Devir (2. Kademe) | 0 - 1600 dev/dak |
| Ağırlık (Bataryasız) | 1,15 kg |
| Pil Türü | Lityum-İyon, 20 V |
| Mevcut Pil Kapasiteleri | 2,0 Ah (CD801AA) veya 4,0 Ah (CD803AA) |
| Önerilen Şarj Cihazı | CD802AA, giriş 220-240 V, 50 Hz, çıkış 21 V, 2,5 A |
| Şarj Süresi (2 Ah pil) | Yaklaşık 60 dakika |
| Şarj Süresi (4 Ah pil) | Yaklaşık 120 dakika |
| Ses Basıncı Seviyesi (LPA) | 78,3 dB(A), K=5 dB(A) |
| Ses Gücü Seviyesi (LWA) | 86,3 dB(A), K=5 dB(A) |
| Titreşim (ah.D) | 2,041 m/s², k=1,5 m/s² |
| Delinebilen Malzemeler | Ahşap, metal, plastik |
| Ana Fonksiyonlar | Delme, vidalama/sökme, tork ayarı, iki hız, ileri/geri çalışma |
| Bakım ve Temizlik | Gövdeyi hafif nemli yumuşak bir bezle temizleyin, agresif ürünler kullanmayın |
| Güvenlik | Çift izolasyon, aşırı yükleme koruması, aşırı yükleme durumunda otomatik durma |
| Yedek Parçalar ve Tamir Edilebilirlik | Uyumlu piller: CD801AA, CD803AA; şarj cihazı CD802AA; yetkili servis tarafından onarım |
| Garanti | Yürürlükteki mevzuata uygun olarak, malzeme ve işçilik hatalarını kapsar |
Sık sorulan sorular - S_CD511DC Vonroc
Kullanıcıların soruları hakkında S_CD511DC Vonroc
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Kablosuz matkap PDF formatında ücretsiz! Kılavuzunuzu bulun S_CD511DC - Vonroc ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. S_CD511DC markasının Vonroc.
KULLANIM KILAVUZU S_CD511DC Vonroc
Ektekigi guvenlik uyarilarin, ilave guvenlik uyarilarin ve talimatlari okuyun. Guvenlik uyarilarin ve talimatlari izlememek elektrik carpmasi, yangin ve/veya ciddi yaralanma ile sonuclanabilir. Guvenlik uyarilarin ve talimatlari ilerde bakmak uzere muhafaza edin.
Aşaqidaki semboller kullanı kilavuzunda veya urün üzerinde kullanilmaktadir:
Kullanicikilavuzunokuyn.
Bu kilavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybi veya alete hasat riskini belirtir.
Elektrik carpmasi riski.
Sinif II makine- Gift izolasyon - Topraklanmis prize ihtiyaciniz yok.
Gecikmeli minyatür sigorta baglantisi.
Maksimum sicaklik 45^
Pili atese atmayin.
Pili suya atmayin.
Urunu uygun olmayan kaplara atmayin.
Li-ion pil için ayrì toplama.
Urun, Avrupa yonergelerindeki geleerliguvenlik standartlarina uygundur.

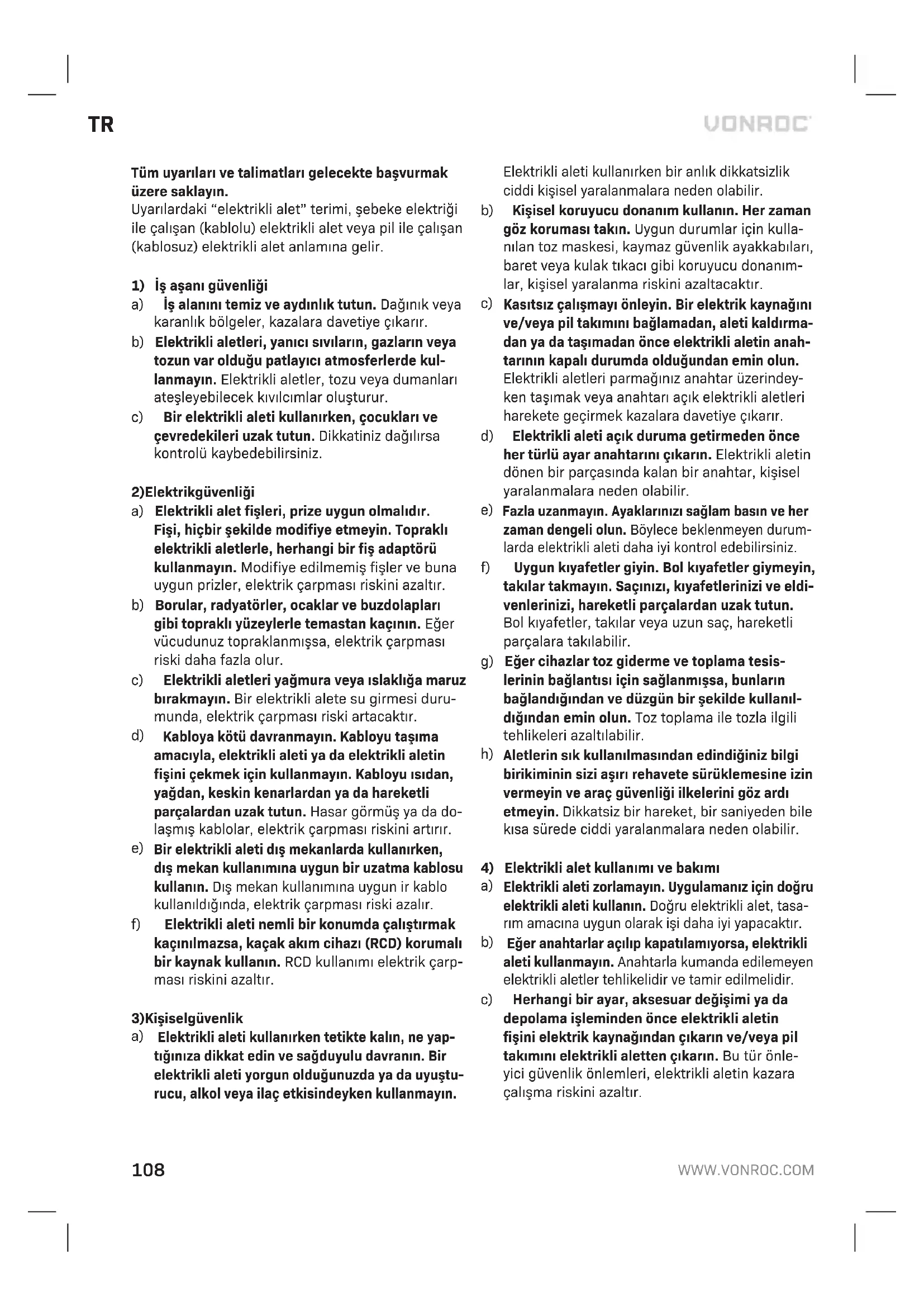

GENEL ELEKTRIKLI ALET GÜVENLIK UYARILARI
UYARI Tum guvenlik uyarilarini ve tum talimatlar okuyun. Uyarilara uyulmadi ve talimatlar elektrik carpmasina, yangina ve/ veya ciddi yaralanmalara neden olabilir.
Tüm uyarilari ve talimatlari gelecekte basvurmak üzere saklayin.
Uyarilardaki "elektriklalet" terimi, sebeke elektrigi ile calisan (kablolu) elektriklalet veya pil ile calisan (kablosuz) elektriklalet anlamina gelir.
a) Is alanini temiz ve aydinlik tutun. Daginik veyakaranlkbolgeler, kazalara davetiye cikarir.
b) Elektrikli alelteri, yanici sivilarin, gazlarin veya tozun var oldugu patlayici atmosferlerde kul-lanmayin. Elektrikli alelter, tozu veya dumanlari atesleyebilecek kivilcimlar olusturur.
c) Bir elektrikli aleti kullanirken,oczuklar ve cevredekileri uzak tutun. DikkatinizDAQIRrsa kontrlu kaybedebilirsiniz.
2)Elektrikgüvenligi
a) Elektrikli alet fişleri, prune uygun olmaldir. Fisi, hicbir sekilde modifiye etmeyin. Toprakl elektrikl aletlerle, herhangi bir fiş adaptorü kullanmayin.Modifiye edilmemis fişler ve buna uygun prisler, elektrik carpması riskiniz azaltir.
b) Borular, radyatorler, ocaklar ve buzdalaplan gibi toprakti yüzeylerle temastan kaçınin. Egér vucudunuz topraklanmıssa, elektrik carpması riski daha fazla olur.
c) Elektrikli alelteri yağmura veya islakliga maruz birakmayin. Bir elektrikli alete su girmesi durumunda, elektrik carpması riski artacaktır.
d) Kabloya kotu davranmayin. Kabloyu taşa amaciyla, elektrikli aleti ya da elektrikli aletin fisini cekmek icin kullanmayin. Kabloyu isidan, yağdan, keskin kenarlardan ya da hareketli parçalardan uzak tutun. Hasar gormus ya da dolasmis kabolar, elektrik carpması riskini artirir.
e) Bir elektrikli aleti di mekanlarda kullanirken, di mekan kullanimina uygun bir uzatma kablosu kullanin. Di mekan kullanimina uygun ir kablo kullanildigianda, elektrik carpmasi riski azalir.
f) Elektrikli aleti nemli bir konumda calistirmak kaçınilmazsa, seksak akim cihazi (RCD) korumalbir kaynak kullanin. RCD kullanimi elektrik carpması riskini azaltir.
3)Kisiselgüvenlik
a) Elektrikli aleti kullanirken tetikte kalin, ne yap-tiginiza dikkat edin ve sağduyulu davranin. Bir elektrikli aleti yorgun oldugunuzda ya da uyusturucu, alkol veya ilac etkisindeyken kullanmayin.
Elektrikli aleti kullanirken bir anlik dikkatsizlik ciddi kisesel yaralanmalara neden olabilir.
b) Kiisel koruyucu donanim kullanin. Her zaman goz koruması takın. Uygun durumlar icin kulla-nilan toz maskesi, kaymaz güvenlik ayakkabilar, baret veya kulak ticaci gibi koruyucu donanim-lar, kiisel yaralanma riskini azaltacaktir.
c) Kasitsiz calismayi onleyin. Bir elektrik kaynaginci ve/veya pil takiminisciouslanan, aleti kalirmadan ya da tasimadan once elektrikli aletin anahtarin kapali durumda oldugundan emin olun. Elektrikli aleleri parmagin zanahtar uzerindeyken tasimak veya anahtari acik elektrikli aleleri harekete gezirmek kazalara davetiye cikarir.
d) Elektrikli aleti açık duruma getirmeden once her turlu ayar anahtarini Çikarin. Elektrikli aletin denen bir parcasinda kalan bir anahtar, kisel yaralanmalarana neden olabilir.
e) Fazla uzanmayin. Ayaklarinizi saglam basin ve her zaman dengeli olun. Böylece beklenmeyen durumlarda elektrikli aleti daha iyi kontrol edebilirsiniz.
f) Uygun kiyafetler giyin. Bol kiyafetler giymeyin, taklar takmayin. Saçınizl, kiyafetlerinizi ve eldivenlerinizi, hareketli parçalardan uzak tutun. Bol kiyafetler, taklar veya uzun-SA, hareketli parçalara takilabilir.
g) Eger cihazlar toz giderme ve toplama tesislerinin böglantisi icin saglanmissa, bunlarin böglandigindan ve duzgün bir sekilde kullanildiindan emin olun. Toz toplama ile tozla ilgili tehlikeleri azaltulabilir.
h) Aletlerin sik kullanilmasindan edindojiniz bilgi birikiminin sizi asiri rehavete suruklemesine izin vermeyin ve araç guvenligi ilkelerini goz ardietmeyin. Dikkatsiz bir hareket, bir saniyeden bile kisa surede ciddi yaralanmalara neden olabilir.
4) Elektrikli alet kullanimi ve bakimi
a) Elektrikli aleti zorlamayin. Uygulamaniz icinogrue elektrikli aleti kullanin. Doğru elektrikli alet, tasa- rim amacina uygun olarak isi daha iyapacaktir.
b) Eger anahtarlar açilip kapatilamiyorsa, elektrikli aleti kullanmayin. Anahtarla kumanda edilemeyen elektrikli aletler tehlikelidir ve tamir edilmelidir.
c) Herhangi bir ayar, aksesuar dejisimi ya da depolama isleminden once elektrikli aletin fisini elektrik kaynagindan cikarin ve/veya pil takimini elektrikl aletten cikarin. Bu tur onleyici gvenlik onlemleri, elektrikl aletin kazara calisma riskini azaltir.
d) Bos durumdaki elektrikli aletleri;cocuklarin erisemeyecegi bir yerde muhafaza edin ve elektrikli aletin{nasil calistigini ya da bu talimatlari bilmeyen kiselerin elektrikli aleti kullanmasina izin vermeyin. Elektrikli aletler, egitimiz kullanicarin elinde tehlikeli olur.
e) Elektrikli alelerin bakimini yapin. Hatali ayarlar veya hareketli parçalarin baglanması, parça kırilmaları ve elektrikli aletin calismasın etkileyebilecek diger durumlar icin kontrl erfolkteleşirin. Eiger herhangi bir hasar varsa, elektrikli alet kulanilmadan once tamir edilmelidir. Çoğu kazaya bakimi iyapilmayan elektrikli aletler neden olur.
f) Kesme alelterini keskin ve temiz tutun. Bakimi iyi yapilan ve keskin kenarlara sahip kesme alelterinde donmalar daha az yaşanir ve kontrol edilmeleri daha kolay olur.
g) Elektrikli aleti, aksesuararini ve torna kalemlerini bu talimatlara uygun olarak kullanin, calisma kosullarini veGPClestirilecekolanisi dikkate alin. Elektrikli aletin kullanim amaci disinda kullanilmasi, tehlikeli durumlara sonuclaranabilir.
h) Tutamaklari ve tutma yerlerini kuru, temiz ve yagdan arindirilmis sekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin guvenli sekilde tasinmasina ve kontrl edilmesine izin vermez.
5) Pillai alet kullanimi ve bakimi
a) Yalnizca uretici tarafindan belirtilen sarj aletiyle sarj edin. Bir turde pil takimi icin uygun bir sarj cihazi, baska bir pil takimi ile kullanildiginda yangin riski olusturabilir.
b) Elektrikli aleleri yalinizca özel olarak belirlenmis pil takimlarıyla kullanin. Basta pil takimilarin kullanimi yaralanma ve yangın risikolʊşturabilir.
c) Pil takimi kullanilmadiği zamanda, atanlari, bozuk paralar, anahtarlar, civiler, vidalar veya diger kucuk metal nesneler gibi bir uctan digerine bir baglanti yapabilecek diger metal nesnelerden uzak tutun. Pil uclarini birbirine kisa devre yaptirmak yaniklara veya yangina neden olabilir.
d) Bozulma durumlarinda pilden sivi seksibilir; temastan kacinin. Kazara temas gerektekleşirse, suyla yikayin. Sivi gozlerle temas ederse ayrica tibbi yardim isteyin. Pilden Çikan sivi tahrise veya yaniklara neden olabilir.
e) Hasarli veya uzerinde degisiklik yapilmis bir batarya veya aleti kullanmayin. Hasarli veya uzerinde degisiklik yapilmis bataryalar, yangin,
patlama ya da yaralanma riskiyle sonuclanan beklenmedik davranislar sergileyebilir.
f) Batarya veya aleti ateş eveya asiri sicakliga maruz birakmayin. Ateş veya 130 °C üzeri sicakliklara maruz kalmasi patlamaya yol acabilir. NOT Sicaklik birimi olarak kullanilan „130 °C“ yerine „265 °F“ kullanilabilir.
g) Tum sarj talimatlarina uyun ve batarya veya aleti talimatlarda belirtilen sicaklik araliginin disindaki ortamlarda sarj etmeyin. Yanlis sekilde veya belirtilen araligin disindaki sicaklikarda sarj etmek bataryay zarar verebilir ve yangin riskini artirabilir.
6)Servis
a) Elektrikli aletinizin servis islemlerini, yalnizca ayni yedek parçaları kullanan vasifli bir tamircin yapmasini saglayin. Bu, elektrikli aletin güvenliginin korunmasini saglayacaktir.
b) Hasarli batarylara asla kendiniz bakim yapmaya calismayin. Bataryadaki bakim islemleri sadece uretici veya yetkili servisler tarafindan yapilmalidir.
MATKAPLAR VE TORNAVIDALAR IÇİN EK GÜVENLIK UYARILARI
Matkap guvenlik uyarilari
a) Darbeli delme islemleri sirasinda kulaklik takin. Gurultuye maruz kalma isitme kaybina neden olabilir.
b) Bir islem sirasinda kesme aleti gizli kabolarla temas edebilecegi icin kosim aksesuarini yaltiml tutma yüzeylerinden tutun. Kesme aksesuarinin "elektrikli" bir telle temas etmesi, elektrikli aletin acik metal kismilarina "elektrik" verebilir ve operatoru elektrik carpabilir.
c) Kullanmadan once aleti iyice kavrayin. Bu alet yuksek bir tork uretir ve calisma sirasinda alet uygun sekilde kavranmazsa fiziksel yaralanmalarla sonuclaranacak sekilde bir kontrol kaybi meydana gelebilir.
UZUN MATLAB UCLARI KULLANIRKEN GÜVENLIK TALIMATLARI
a) Asla matkap uçunun maksümum Hzdeğerinden daha yüksek hizlarda calistirmayin. Daha yüksek hizlarda, is parçasina temas etmeden boşlukta serbestçe donmesine izin verilirse, ucun;bülme olasiligi yüksekhir ve bu da fiziksel yaralanmalar a neden olur.
b) Daima Düşuk hizda ve matkap ucu is parcasina temas ederken delmeye baslayin. Daha yüksek hizlarda, is parcasina temas etmeden boşlukta
serbeste donmesine izin verilirse,ucun bukulme olasiliy yuksektir ve bu da fiziksel yaralanmalaraneden olur.
c) Sadece uç ile ayni dokultuda basınç uygulayin ve asiri basınç uygulamayin. Üçlar bukülerek kırilabilir vya kontrol kaybina neden olarak fizik-sel yaralanmaları beraberinde getirebilir.
BATARYA IÇIN GÜVENLIK UYARILARI
a) Bataryanin icini acmayin. Kisa devre tehlikesi.
b) Bataryayi isiya, surekli yogun gunes iigina, yangina,uya ve neme karsi koruyun. Patlama tehlikesi.
c) Bataryanin hasar gormesi ve yanlis kullanilmasi durumnda duman cikabilir. Bolgeyi havalandirin ve sikayet durumnda tibbi yardim aln. Duman solunum sistemi nihris edebilir.
d) Bataryayi sadece Vonroc urununüzle baglantil olarak kullanin. Bu onlem tek basina bataryayi tehlikelisi yuklenmeye karsi korur.
e) Batarya, civi veya tornavida gibi sivri uclu nesnelerden veya disaridan uygulanan kuvvet- ten ottur zuar gorebilir. Dahili bir kisa devre olusabilir ve batarya yanabilir, duman cikabilir, patlayabilir veya asiri isinabilir.
SARJ ALETI I CIN GUVENLIK UYARILARI Kullanim amaci
Sarj aleti ile yalnizca CD801AA ve CD803AA tipi
Sarj edilebilir bataryalar sarj edin. Diger pil turleri
patlayarak fiziksel yaralanma ve hasara neden olabilir.
a) Cihaz, gozetim veya talimat verilmeditikleri takdirde kistl duzeyde fiziksel, duyusal veya zihinsel becerilere sahip akan veya deneyim ve bilgiden yoksun bulunan kisiler (cocuklar dahil) tarafindan kullanlamaz.
b) Cocuklar cihazla oynamamaları icin gozetim altinda tutulmaldir.
c) Şarj edilebilir olmayan Özellikte pilleri Şarj etmeyin!
d) Şarj sirasinda piller iyi havalandirmalbir boli-geye yerleştilimelidir!
Besleme kablosu hasar gormusse, tehlkeyi onlemek icin uretici, servis temsilmisi veya benzer sekilde yetkili kisel terafindan degistirilmelidir.
Elektrik guvenligi
Daima guc kaynag geriliminin ana degerleri plakasindaki gerilime karsilik gelip gelmediigini kontrol edin.
Guc kaynagikablosu veva sebeke fişi hasargormusse makineyi kullanmayin.
- Sadece makinenin güç degerleri acisindan uygun, minimum 1,5 mm² kalılsa sahip uzatma kablolari kullanin. Bir uzatma kablosu makarasi kullaniyorsanz kabloyu daima tamamen acin.
2. MAKINE BILGISI
Kullanim amaci
Bu kablosuz matkap vidaları sikişirmak ve gezetmenin yaninda tahta, metal ve plastikte delme icin amaçlanmistir.
TEKNIK SPESIFIKASYONLAR
Bu kilavuz farkli takimlar/urun numaralari icin hazirlanmistir. Takiminizinogrubileşenleri ve iceriigi icin asaigidaki özellikler tablosundaki ilgili urun numarasina bakin.
| Model No. | Batarya dahildir | Şarj cihazlari dahildir | Çanta |
| CD511DC | --- | ||
| S_CD511DC | CD801AA CD802AA - | ||
| S2_CD511DC | 2 x CD801AA CD802AA - | ||
| S3_CD511DC | CD803AA CD802AA - | ||
| S4_CD511DC | -- | x | |
| S5_CD511DC | CD801AA CD802AA | x | |
| S6_CD511DC | 2 x CD801AA CD802AA | x | |
| S7_CD511DC | CD802AA CD802AA | x |
| Makine bilgisi | |
| Voltaj | 20V= |
| Matkap kovani kapasitesi | 0.8-10mm |
| Tork ayarleri | 17+ Matkap modu |
| Yüksüzató | |
| Konum 1: | 0-450 /dak |
| Konum 2: | 0-1600 / dak |
| Ağırkı | 1,15 kg |
| Ses bas中国特色 seviyesi LpA | 78,3 dB(A), K=5dB(A) |
| SesGPCU seviyesi LwA | 86,3 dB(A), K=5dB(A) |
| Titresim | 2,041 m/s2k=1.5m/s2 |
| Model No. CD801AA | |
| Pil tipi Li-lon | |
| Voltaji 20V | --- |
| Kapasitesi 2,0 Ah | |
| Önerilen Şarj cihazı CD802AA | |
| Ağırkık 0,3 kg | |
| Model No. CD802AA | |
| Şar cihazi girişi 220-240V, 50Hz | 0,4A |
| Şar cihazi çkışi 21V | — 2,5A |
| Şar süresi 2Ah batarya 60 dakika | |
| Şar süresi 4Ah batarya 120 dakika | |
| Önerilen bataryalar CD801AA, CD803AA | |
| Ağırkı 0,36 kg |
| Model No. CD803AA | |
| Pil tipi Lithium-ION | |
| Voltaji 20V | --- |
| Kapasitesi 4,0 Ah | |
| Önerilen Şarj cihazi CD802AA | |
| Ağırkık 0,65 kg |
Sadece asagidaki VONROC VPOWER 20V batarya platformuna ait bataryalari kullanin. Baska batarya kullanmak, ciddi yaralanmalara neden olabilir veya alete zarar verebilir.
CD801AA 20V, 2Ah Lityum-lyon
Bu bataryalarir sarj etmek icin asagidaki sarj aleti kullanilabilir.
CD802AA Hizli sarj aleti
VONROC VPOWER 20V batarya platformuna ait bataryalar, tum VONROC VPOWER 20V batarya platformu aleteriyle karstilik deigistirilebilir.
Vibrasyon seviyesi
Bu talimat kilavuzunda belirtilen vibrasyon emisyon seviyesi EN 62841 icinde verilen bir standart teste uygun olarak olçulm,DB; bir aleti baska bir aletle karilastirmak icin ve aleti adi setzen uygulamalar icin kullanirken bir ilk maruz kalma degerlendirmesi olarak kullanilabilir:
- aleti farkli uygulamalar icin veya farkli ya da kotü bakilan aksesuarlarla kullanmak maruz kalma seviyesini��k olcude artirabilir;
- aletin kapali oldugu veya calisip daGPCktenisi yapmadi zi zamanlar maruz kalma seviyesinibuyuk olcude azaltabilir.
Aletin ve aksesuararin bakimini yaparak, ellerinizi sicak tutarak ve calisma duzenlerinizi organize ederek vibrasyonun etkilerine karsi kendinizi koruyun.
ACIKLAMA
Metindeki numaralar sayfa 2'teki semaları isaret etmektedir.
- Makine
- Pil
- Pil kilidini açma dügmesi
- Calisma lambasi
- Aqma / Kapama anahtari
- Tork ayarlama halkasi
- Matkap kovani
- Disli sekim anahtari
- Yon anahtari
10.Kemer kancasi
11.Pil LED gostergesi dugmesi
12.Pil LED gostergesi - Sarj aleti
- Şarj aleti LED östergesi
3. MONTAJ
Elektrikli alet uzerinde herhangi bir calisma yapmadan once, bataryayi cikarin.
Ikkullanimdan once batarya sarj edilmelidir.
Bataryanin makineye takilmasi (Sekil B)
Sarj aletine veya makineye takmadan once bataryanin diq kisminin temiz ve kuru olmasini saglayin.
- Bataryayi (2) Sekil B'de gosterildigi gibi makinenin tabanina takin.
- Yerine oturana kadar bataryayi daha ileriye itin.
Bataryanin makineden cikartilmasi (Sekil B)
- Batarya kilit açma dugmesine (3) basin
- Bataryayi, Sekil B'de gosterildigi gibi makineden cikarin.
Batarya Şarj durumunun kontrol edilmesi (Şekil C)
- Batarya Şarj durumunu kontrol etmek icin, batarya üzerindeki Düğmeye (11) kisa sureli basin.
- Batarya, Şarj seviyesini belirten 3 İlsa sahiptir, ne kadar;cok,isik yanarsa,batayada o kadar;cok Şarj kalmı demektir.
- Isiklar yanmiyorsa batarya bos demektir v hemen sarj edilmelidir.
Bataryanin sarj cihaziyla sarj edilmesi (Sekil C)
- Bataryayi (2) makineden cikartin.
- Bataryayi (2) bas aşaqi konuma cevirin ve Şekil C'de gosterildigi gibi sarj cihazınin (13) üzerine kaydirin.
- Yuvaya tamamen itilene kadar bataryayi itin.
- Şarj cihazı fişini bir elektrik*cikisina takin vebir sürbebekleyin. Şarj cihazı (14) üzerindeki LED gostergeleri yanacak ve Şarj durumunu goztecektir.
Sarj cihazi, sarj surecinin durumunu gosten 2 LED goftergesine (14) sahiptir.
| Kırkızı LED Durumu | Yeşil LED Durumu Şarj Cihazi | |
| Kapalı Kapalı Güç yok | ||
| Kapalı Acık | Bekleme modu: - Batarya yerleştı- rilmDMI veya, - Batarya yerleştı- tirilmDMI fakat Şarj işlemlsona ermiş | |
| Açık Kapalı | Batarya Şarja devam ediyor | |
- 2Ah bataryayi tamormal sarj etmek 60 dakika surebilir.
- 4Ah bataryayi tam olarak sarj etmek 120 dakika surebilar.
Batarya tamamen sarj olduktan sonra sarj cihazi fişini prisden Çikarın ve bataryayı sarj cihazindan Çikarın.
Makine daha uzun bir sure kullanilmadiğnda, bataryayi sarj edilmis durumda saklamak en iyisidir.
Matkaplari veya tornavida takma uclarini takma ve cikarma (Sek. A)
Bir aksesuar monte ederken her zaman pili cikarin Matkap kovani uç tutucu (7) yuvarlak govdelilerin yaninda alto kõseli govdeli matkaplar ve tornavida takma uçlari icin uygundur.
- Makineyi bir elinizle sabit tutun.
- Ucun iceri kaymasina yetecek kadar açilana dek kovan mansonunu diger elinizle saat yönunde dondürerek matkap kovanini (7) acin.
- Matkap veya tornavida ucunun govdesini yerlestirin.
- Kovan mansonunu (7) saatin ters yönunde dondürerek matkap kovanini sikin.
- Makinenin acma/kapama anahtarini kisa cak etkinleistirerek ucin iyi ortalmig olup olmadigi kontrl edin.
4.çALISTIRMA
Vitesleri ayarlama (Sek. A)
Motor calisirken asla vites degistirmeyin, bu makinenize zarar verecektir.
Ortadaki anahtari asla iki konumarasina koymayin, bu makinenize zarar verecektir makine.
Makine 2 matkap hizina sahip olup, bu hiz vites anahtarini (8) ileri veya gerije kaydirarak ayarlanabilir. Vites anahtarini (8) uzerindeki numara hangi konumun seçildigi gõsterir.
- Konum 1: Yavas delme, buyuk delme capi veya vidalama. Makine duusuk hitsda yuksek gucesahiptir.
Konum 2: Hizli delme veya kucuk delme capi Icin.
Donus yonunu ayarlama (Sek. A)
Vidalamak veya delmek icin kullanmak uzere yon anahtarini (9) konumuna cyarlayin.
Vidalarici kikarmak icin yon anahtarini (9) konumuna -ayarlayin.
Makineyi acip kapama (Sek. A)
Açma/kapama anahtari (5) makineyi etkinleşirmek ve DONME HIZINI ayarlamak icin kullanilir.
- Açma/kapama anahtarina (5) basma makineyi etkinleştrecekir, anahtar ne kadar uzaga itilir-se, matkap o kadar hizl这样做cekir.
-
Açma/kapama anahtarini (5) birakmak makineyi durduracaktir.
-
Açma/kapama anahtarınin hareketini kilitlemek icin yön geri hareket anahtarı (9) orta konuma getirin. Bu konumdayken etkinleşirilemez.
Torku ayarlama (Sek. A)
Makine güçün kovana iletilmesini ayarlamak icin 21 farklı tork ayarına ve özel bir delme modunda sahiptir. Tork ayarlama halkası (6) döndürerek vidalar önceden belirlenmiş bir derinlikte sililabilir, tekrarlanan is icin idealdir. Sayi ne kadar yüksek olursa, o kadar fazla tork iletilecekbir.
Küçuk vidalar veya yumusak is malzemesi icin Düşuk bir ayar seçın.
- Buyuk vidalar, sert is malzemeleri ve vidarıçikarıken yüksek bir ayar seksin.
Vidaları takarken tercihen,mümkın olduğuncaDFSUKbir ayar seçmelisiniz.Vida tamamen sikilmadan once motor kayarsa daha yuksek bir ayar seçin.
Delme icin, tork ayarlama halkasini (6) tamamen saatin tersi yonunde cevirerek delme ayarina (4) utirin.
Delme sirasinda yon anahtarinin (9) her zaman 'yerinda olmasini saglayin.
Makine, elektronik asiri yuk koruması isleviyle donatilmıstir. Makine asiri yuk aldiginda otomatik olarak kapanacaktir. Bu olduğunda, lütfen asiri yuk korumanin kendini sifirlaması izin vermek icin en az 5 saniye bekleyin.
5. BAKIM
Arizali ve/veya atilmis elektrikli vya elektronik ekipmanlarin uygun geri donusum konumlarinda toplanmasi gerekir.
Makine kaplamalarin yumuşak bir bezle, tercihen her kullanımdan sonra duzenli olarak temizleyin. Havalandirma deliklerinin toz ve kirden arınmş olduğundan emin olun. Çok inatçı kirleri sabunkopügüyle islatilmş yumuşak bir bezle çikarin. Benzin, alkol, amonyak vs. gibiözücu maddeleri kullanmayin. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir.
GARANTI
VONROC urunleri yuksek kalite standartleriogrultusunda gelistirilmisir ve ilk satin alimdan itibaren kanunen belirleneni sure boyunca materyal ve iscilik aciindan kusursuz olacagi garanti edilmektedir. Bu sure zarinda, kusurlu materyal ve/veya iscilikten dolayi urunde herhangi bir ariza meydana gelmesi durumunda,ogrudan VONROC iletisim kurun.
Takip eden durumlar bu garanti kapsami disindadir:
- Yetkisiz servis merkezleri tarafindan yapilan veya yapilmaya teşebbüs edilen onarim ve/veyadehyigişiklikler.
Normal asinma ve eskime. - Cihazin kotu ve yanlş kullanilması vya cihazan yanlş bakim yapilması.
- Original olmayan yedek parçalarin kullanilmasi.
Bu, sirket tarafindan açık ya da zimni verilmş tek garantiyi olusturur. Belirli bir amaç icin ticarete elverisilik ve uygunluğun zimni garantileri dahil dis görünusünün ötesine uzanan açık veya zimniISTA hicbir garantı yokitur. VONROC herhangi bir arizi veya dolayl zarardan hiçbir halükarda sorumlu olmayacaktir. Bayilerin getireceşi czümler uygunsuz birimlerin veya parçaların onarimi veya degistirilmeseyle sinirl olacaktir.
Urun ve kullanici kulavuzu degisiklige tabidir. Spesifikasyonlar baska bir uyari olmaksizin degisirilebilir.
C
(TR) Bu urun, diger evsel atiklarinizla birlikte bertaraf edilmemesi gerektigini gostermek uzere Avrupa Direktifi 2012/19/EU uyarinca uzerinde carpi isareti bulunan tekerlekli bir cop konteyneri simgesyle etiketlenmistir. Tehilikeli madde icermesi nedeniyle karisimilar veya bilesenler ile segmeli tasnife tabi olmayan elektrkli ve elektronik cihazlar, cevre ve insan sagligi icin potansiyel olarak tehlikelidir. Bu urunun teslim edilmesis ve geri donusumile ilgili olarak luffen belediyenizden veya atik bertaraf hizmetinizden bilgi aln.
