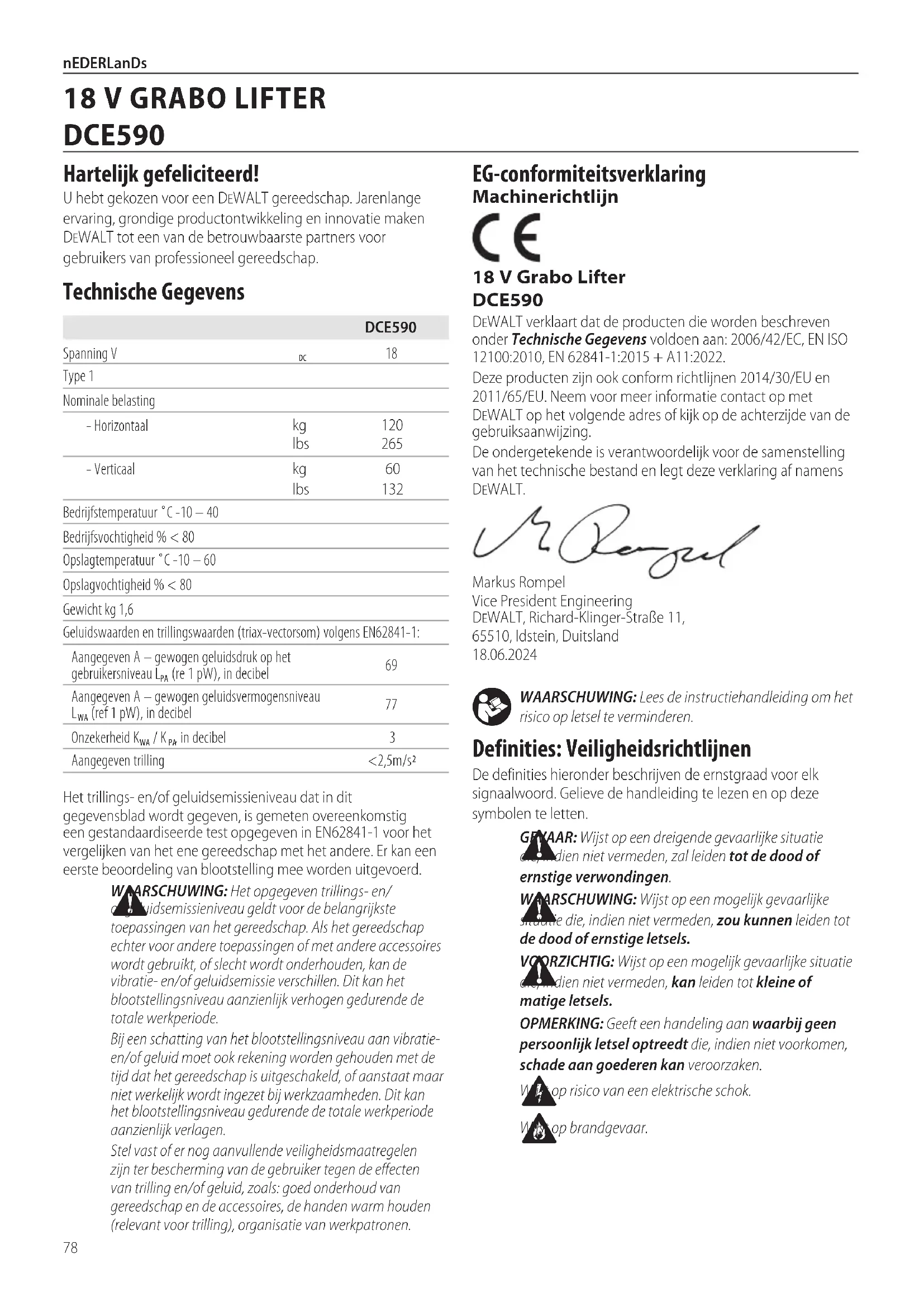

GEBRUIKSAANWIJZING DCE590 DEWALT

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie makeen DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische Gegevens

	DCE590
Spanning V	DC	18
Type 1
Nominale belasting
- Horizontaal	kg	120
	Ibs	265
- Verticalaal	kg	60
	Ibs	132
Bedrijfstemperatuur °C-10 - 40
Bedrijfsvochtigkeit % < 80
Opslagtemperatuur °C-10 - 60
Opslagvochtigkeit % < 80
Gewicht kg 1,6
Geluidswaarden en trillingswaarden (triax-vectorsom) volgens EN62841-1:
Aangegeven A - gewogen geluidsdruk op het gebruikersniveau LPA (re 1 pW), in decibel	69
Aangegeven A - gewogen geluidsvermögensniveau LWA (ref 1 pW), in decibel	77
Onzekerheid KwA / KPA in decibel	3
Aangegeven trilling	<2,5m/s2

Het trillings- en/of geluidsemissieniveau dat in dit gegevensblad worden gegeven, is gemeten overeenkomstig een gestandaardiseerde test opgegeven in EN62841-1 voor het vergelijkken van het ene gereedschap met het andere. Er kan een eerste beordeling van bloatstelling mee worden uitgevoerd.

WAARSCHUWING: Het opgegeven trillings- en/ iuidsemissieniveau geldt voor de belangrijkste toepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen of met andere accessoires wordt gebruikt, of slecht worden onderhonden, kan de vibratie- en/of geluidsemissie verschillen. Dit kan het blootstellingsniveau aanzienlijk verhogen gedurende de totale werkperiode.

Bij een schatting van het blootstellingsniveau aan vibratieen/of geluid要去ek rekening worden gehonden met de tijd dat het gereedschap isuitgeschakeld,ofaanstaat maar Niet werkelijk wordt ingezet bij werkzaamheden.Dit kan het blootstellingsniveau gedurende detotale werkperiode aanzienlijk verlagen.

Stel vast of er nog aanvullende veiligheidsmaatregelen zich ter bescherming van de gebruiker gegen de effecten van trilling en/of geluid, zoals: goed onderhoud van gereedschap en de accessoires, de handen warm houden (relevant voor trilling), organisatie van werkpatronen.

EG-conformiteitsverklaring Machinerichtlijn

DeWALT verklart dat de producten die worden beschreiben onder Technische Gegevens voldoen aan: 2006/42/EC, EN ISO 12100:2010, EN 62841-1:2015 + A11:2022.

Deze producten zijn ook conform richtlijnen 2014/30/EU en 2011/65/EU. Neem voor meer informatatie contact op met DEWALT op het volgende adres of kijk op dechterzijde van de gebruiksaanwijzing.

De ondergetekte is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

Markus Rompei

Vice President Engineering
DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Duitsland
18.06.2024

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen.

Definities: Veiligheidsrichtlijnen

De definities hieronder beschrijven de ernstgraad voor elk signalhoord. Gelieve de handleiding te lezen en opdez symbolen te letten.

GPAAR: Wijst op een dreigende gevaarlijke situatie die dien Niet vermeden, za leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een möglichk gevaarlijke sleatie die, indien nicht vermeden, zou kuren leiden tot de dood of ernstige letsels.

Voorlichtig: Wijst op een möglich gevaarlijke situatie dien Niet vermeden, kan leiden totkleine of matige letsels.

OPMERKING: Geeft een handeling aan waar bij geen persoonlijk letsel optreedt die, indien Niet voorkomen, schade aan goederen kanveroorzaken.

Wop risico van een elektrische schok.

Wop brandgevaar.

Accu's Laders/Laadtijden (Minuten)***
Cat # VDC Ah Gewicht (kg)	DCB1102
DCB181 18 1.5 0.35 45
DCB183 18 2.0 0.40 60
DCB184 18 5.0 0.62 150
DCB549 18/54 15.0/5.0	2.12 450

***Deze matrix is uitsluitend bestemd als richtlijn, de是如何 affhankelijk van de temperaturen en de accustatus.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WArsCHUwING:Lees alle

Viehheidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap zich

meegeleverd. Het Niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/ of ernstig persoonlijk letsel.

De term „elektrisch gereedschap" in de waarschuwingen verwijst waar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap of maar (draadloos) elektrisch gereedschap met een accu.

1) Veiligkeit Werkplaats

a) Houd het werkgebied schoon en goed verlicht.
Rommelige of donkere gebieden zorgen voor ongelukken.
b) Bedien elektrische gereedschappen nicht in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappenveroorzaken vonken die het stof of de dampen konnen doeonontbranden.
c) Houd kinderen en omstanders op een afstand verwijl u een elektrisch gereedschap bedient. Als u worden afgeleid kunt u de controle over het gereedschap verliezen.

2) Elektrische Veiligheid

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Stel elektrisch gereedschap Niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoegt dit het risico op een elektrische schok.

d) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zich verhogen het risico op een elektrische schok.
e) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, verminder het risico op een elektrische schok.
f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar verminder het risico op een elektrische schok.

3) Persoonlijke Veiligheid

a) Blij alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap Niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het bedieren van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een beschermende uitrusting. Draag algijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden za het risico op personlijk letsel verminderen.
c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de,off'(uit) stand staat voordat u het gereedschap aansluit op de stroombron en/ of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.
d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een rondraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot personlijk letsel.

e) Rek u Niet te ver uit. Blij algijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachtete situatuies.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar hunen door bewegende delen worden gegren.
g) Als er in apparaten worden voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gezaren verminderen.
h) Denk nicht dat u, doordat u het gereedschap veel hebts gebruikt, het allemaal wel weet en dat u de veiligheidsbeginselen kunt negeren. Een onvoorzlichtige actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en Verzorging van Elektrisch Gereedschap

a) Forceer het gereedschap Niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waaroor het is ontworpen.
b) Gebruik het gereedschap Niet als de schakelaar het Niet aan en uit kan zetten. Leder gereedschap dat Niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de accu, als deze kan worden losgenomen, uit het elektrisch gereedschap en voer daarna pas aanpassingen uit, wissel daarna pas accessoires of berg daarna pas het gereedschap op. Dergelijk Preventieve verligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.
d) Bewaar gereedschap dat Niet worden gelebruikt buiten het bereik van kinderen en LAST Niet toe dat personen die onbekend zich met het elektrische gereedschap of deze instructies het gereedschap bedieren. Elektrische gereedschappen zich gevaarlijk in handen van ongetrainde gekruikers.
e) Onderhoud elektrische gereedschappen. Controller op verkeerde uitlijing en het gripen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werkking van het gereedschap nadelig hunnen beinvloeden. Zorg dat het gereedschap voor gebruik worden gerepareerd als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhonden gereedschap.
f) Houd snijdgereedschap scherp en schoon. Correct onderhonden snijdgereedschappen met scherpe snijdranden lopen minder nsel vast en zichn gemakkelijker te beheersen.
g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in

overeenstemming met deze instructies, waar bij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te wordenuitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders+zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijke situatie.

h) Houd de handgrepen en oppervlakken die u beet pakt, droog, schoon en vrij van olie en vet. Door gladde handgrepen en oppervlakken die u beet pakt, kan veilig werken en bedieren van het gereedschap in onverwachtete situatuies onmogelijk worden.

5) Gebruik en Verzorging van Gereedschap op Accu

a) Gebruik alleen de lader die door de fabrikant worden opgegeven. Een lader die geschikt is voor een accutype, kan een risico op brand veroorzaken indien gebruikt met een andere accu.
b) Gebruik elektrische gereedschappen uitsluitend met special omschreiben accu's. Gebruik van andere accu's kan leiden tot letsel en brandgevaar.
c) Als de accu Niet in gebruik is, dient u deze uit de buurt te houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding van het ene contactpunt met het andere kuren make. Het kortsluiten van de accucontactpunter den kan brandwonden of brand veroorzaken.
d) Als het gereedschap te zwaar worden belast, kan er vloeistof uit de accu lekken; vermijd contact hiermee. Als u per ongeluk hier toch mee in contact komt, spoelt u met water. Als de vloeistof in contact met de ogen komt, dient u daarnaast medische hulp in te roepen. Vloeistof afkomstig uit de accu kan irritatie of brandwonden verroorzaken.
e) Werk Niet met een accu of met gereedschap dat beschadigd is of waaraan wijzigingen+zijn aangebracht. Beschadigde of gemodificierde accu's kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of een risico van letsel.
f) Stel een accu of gereedschap Niet bloot aan open vuur of uitzonderlijk hoge temperatuur. Brand of een temperatuur boven de 130^ kunnen de accu doen exploderen.
g) Volg alle instructies voor het opladen en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat in de instructies worden opgegeven. Door op onjuiste wijze opladen of opladen bij een temperatuur buiten het opgegeven bereik kan de accu beschadigd raken en het risico van brand toenemen.

6) Service

a) Zorg dat u gereedschap worden onderhonden door een erkende reparateur die uitsluitend identieke verrangende onderdelen gebrukt. Dit zorgtervoordat de veiligheid van het gereedschap blijft gegarandeer.

b) Probeer nooit beschadigde accu's te repareren. De reparations aan accu's mogen alleen worden uitgevoerd door de fabrikant of door geautoriseerde servicecentra.

WARSCHUWING: Lees alle
vengheidswaarschuwingen en instructies
en bewaar ze voor latere raadpleging. Deze
waarschuwingen negeren kan leiden tot ernstig letsel en
beschadiging van de apparatuur.

WAARSCHUWING: GEBRUK de DCE590 Niet met een of gelijkaardige apparatuur.

a) De DCE590 is nicht ontorwen of bedoeld om op te klimmen of mensen op om het even welke manier vast te houden. Dit product gebruiken om op te klimmen of een ander Niet bedoeld doeleinde, kan tot letsels of een fataal ongeval leiden.
b) Als de dichtingskracht van de DCE590 merkbaar begint af te nemen tijdens gebruik, controllerer de schuimrubberen dichting dan op slijtage of beschadiging. Probeer Niet om iets te hijsen met de DCE590 tot u de dichting verwangen hebt.
c) Bescherm de affdichting, wanner u deutsche nicht gebrukt, met de affdichtingsbescherming. Bewaar het gereedschap in de beschermende tas/koffer of bewaar het op een glad oppervlak om deuken of scheuren van de affdichting te voorkomen.
d) Houd rekening met sterke wind bij het hijsen vanGPCGte panelen.
e) De gebruiker要去 gehoorbescherming, een veiligheidsbril en veiligheidsschoenen met een stalen tip dragen.
f) Hijs nicht boven de hoofden van mensen en LAST nooit mensen, huisdieren en zaken die beschadigd+kennen worden toe in het gebied onder het gereedschap en de last.
g) Houd uw vingers uit de buurt van het vacuümkussen tijdens het bevestigen van de last, uw vingers kuren gekneld raken als de dichting samendrukt.
h) Het gereedschap mag Niet gebruikt worden voor het verankeren van Personen of voorwerpen.
i) Het laadvermogen zal voor poreuze materialen veel lager zich dan voor Niet poreuze materialen en ook als er worden gezehen van de verticale richting of de horizontale richting.
j) Natte omstandigheden konnen leiden tot een lager laadvermogen.
k) Er moet opgelet worden bij het hijsen van gladde materialen, in het bijzonder in een verticale richting, waar dat ze van de lifter zouden+kunnen glijden.
1) De gekruiker要去 de juiste hijstechniek en -positie gekruiken om letsels te voorkomen.
m) Gebruik het gereedschap NIET op flexibele materialen. Deze omvatten dunne plastic folies en platen. Door de zuigkracht kan het materiaal gegen de pakking buigen en de vacuumdichting breken, waardoor materiaal kan vallen/breken.
n) Gebruik het gereedschap NIET op glas met een dikte van 3mm (1 / 8^ ) of minder.

o) Laat het vacuum alleen los of schakel het gereedschap alleen uit als de last veilig kan worden losgelaten.

Overige risico's

Ondanks het toepassen van de relevante
veiligheidsvoorschriften en het implementeren van
veiligheidsvoorzieningen können sommige overige risico's nicht
worden vermeden. Dit zijn:

• Gehoorbeschadiging.
  Risico op besoinlijk letsel door deeltjes die worden weggeslingerd.
• Risico van brandwonden onderat accessoiresijdens het gebruik heet worden.
  Risico van personlijk hetsel als gevolg van langdurig gebruik.

BEWAAR DEZE INSTRUCTIES

Laders

DEWALT laders hoeven Niet te worden afgesteld en+zijn zo ontworpen dat zich zeer gemakkelijk in het gebruik zich.

Elektrische veiligheid

De elektrische motor is slechts voor een voltage ontworpen. Controller als itid of het voatage van de accu overeenkomt met het voatage op het typeplaatje. Zorg er ook voor dat het voatage van uw oplader overeenkomt met dat van uw stroomvoorziening.

Uw DEWALT oplader is dubbel geisoleerd in overeenstemming met EN60335; daarom is geen aarding nodig.

Als het netsnoer is beschadigd, mag het alleen worden verrangen door DEWALT of door een geauthoriseerd servicebedrijf.

Een verlengsnoer gebruiken

U dient geen verlengsnoer te gebruiken, tenzij dit absolut uedoodzakelijk is. Gebruik een goedgekeurd verleangsnoer dat geschikt is voor de stroominvoer van uw oplader (zie

Technische gegevens). De minimale geleidergrootte is 1mm^3 de maximale lenghte is 30~m

Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

Belangrijke veiligheidsinstrumenties voor alle acculaders

BEWaaR DEZE InsTRUCTIES: Deze handleiding bevat belangrijke instructies voor de veiligheid en voor de bediening van geschikte batterijdladers (raadpleeg Technische gegevens).

• Lees voordat u de lader gebruikt, alle instructies en aanwijzingen voor de verilgheid op de lader, de accu en het product dat de accu gebruikt.
  WArschUwING: Gevaar voor elektrische schok. Laat geVloeistof in de lader dringen. Dit zou+kunnen leiden tot een elektrische schok.
  WAARSCHUWING: Wij adviseren een aardlekschakelaar en reststromwaarde van 30mA of minder te gebruiken.
  Voorzichtig: Gevaar voor brandwonden. Beperk 1ico van letsel, laad alleen oplaadbare accu's op

van het merk DEWALT. Andere typen accu's zouden uit elkaar+kunnen springen en personlijk letsel en schade kunnenveroorzaken.

Voorlichtig: Houd toezicht op kinderen zodat zij nicht het apparaat hunnen spelen.

OPMERKING: Onder bepaalde omstandigheden, wanneer de stekker van de lader in het stopcontact zit, kuren de Niet-afgedekte laadcontacten binnenin de lader doormaterialaal of een voorwerp worden kortgesloten. Bepaalde materialien die geleidend+zijn, zoals, maar nicht uitsluitend, staalwol, aluminiumfolie of een openhoping van metaalachtige deeltjes, kuren better bij de holtes van de lader worden weghehonden. Trek altijd de stekker uit het stopcontact wanner er geen accu in de lader zit. Trek de stekker van de lader uit het stopcontact voordat u de lader gaat reinigen.

• Probeer NIET de accu op te laden met andere laders dan die in deze handleiding worden beschreiben. De lader en de accu zich special voor elkaar ontworpen.
• Deze laders zich nicht bedoeld voor een andere toepassing dan het opladen van oplaadbare accu's van DEWALT. Andere toepassingen konnen leiden tot het gevaar van brand, elektrische schok of elektrocutie.
  Stel de lader Niet bloot aan regen of sneeuw.
• U kurz beter nicht aan het snoer trekken wanner u de stekker van de lader uit het stopcontact trekt. Er is dan minder risico op beschadiging van het snoer en van de stekker.
• Het is belangrijk dat u het snoer zo staat dat niemand erop kan stappen of erover kan struikelen, en het snoer Niet op een andere manier kan beschadigen of onder spanning kan kome te staan.
• Gebruik alleen een verlengsnoer als het er werkelijk Niet anders kan. Gebruik van een ongeschikt verlengsnoer kan het risico van brand, elektrische schok of elektrocutie tot gevolg hebben.
• Plaats Niet iets boven op een lader en plaats de lader Niet op een zicht oppervlak waar dat hierdoor de ventilatiesleuven konnen worden geblokkeerd en de lader binnenin veel te heet worden. Plaats de lader Niet in de buurt van een warmtebron. De lader worden geventileerd door sleuven boven en onder in de behuizing.
• Gebruik de lader Niet met een beschadigd snoer of een beschadigde stekker—laat deze onmiddelijk verwangen.
• Gebruik de lader Niet als er hard op is geslagen, als de lader is gezallen of op een andere manier beschadigd is. Breng de lader maar een erkend servicecentrum.
  Haal de lader Niet uit elkaar; breng de laderaar een erkend servicecentrum wonneer service of reparatie nodig is. Onjuiste montage kan leiden tot het risico van een elektrische schok, elektrcutie of brand.
• Als het netsnoer is beschadigd,要去 het onmiddelijk worden verrangen door de fabrikant, een servicemonteur van de fabrikant of een dergelijk vakbekwaam persoon, zatat risico is uitgesloten.

• Trek de stekker van de lader uit het stopcontact voordat u de lader gaat schoonmaken. Er is dan minder risico van een elektrische schok. Het risico is nicht minder wonneer u de accu verwijderd.
  Probeer Nooit 2 laders op elkaar aan te sluiten.

• De lader is ontworpen voor de 230V stroomvoorziening van een woning. Probeer de lader Niet te gebruiken op een andere spanning. Dit geldt Niet voor de 12V-lader.

Een accu opladen (Afb. B)

OPMERKING: U kunt maximale prestaties en levensduur van lithium-ion-accu's garanderen door de accu's volledig op te laden voor u deze voor het eerst in gebruik neemt.

1. Steek de stekker van de lader in een geschikt stopcontact voor u de accu plaatst.
2. Plaats de accu 16, in de lader, en let er waar bij op dat de accu geheel in de lader kommt te zitten. Het rode lampje (opladen) knippert herhaaldelijk en dat duidt erop dat de laadprocedure is gestart.
3. Het knipperende lampje Stage 1 laden geeft aan dat de accu voor het grootste deel is opgeladen. Het knipperende lampje Stage 2 laden geeft de rest van het laadproces aan, tot de accu volledig is opgeladen.
4. Wanner het lampje blij branden, wijst dat erop dat de accu geheel is opgeladen. De accu is volledig opgeladen wanner zowel het lampje Stage 1 laden als het lampje Stage 2 laden blijven branden, u kunt de accu nu gebruiken of in de accelader lately zitten.

OPMERKING: Er zijn laders waarbij u de accu pasuit kunt nemen wanner u de accu-ontgrendelknop 16 indrukt.

Raadpleeg onderstaande individaten voor de laadstatus van de accu.

• Het rode lampje blijft knipperen, maar er brandt ook een geel indicatielampje wanner de functie actief is. Wanner de accu een geschikte temperatuur heeft bereikt,.gaat het gele lampjeuit en hervat de lader de laadprocedure.

De geschikte lader(s) laden nicht een kapotte accu op. Wanner er Niet een lampje op de lader gaat branden, betekent dat dat de batterij Niet goed is.

OPMERKING: Dit kan ook beteken dat er iets mis is met de lader.

Als de lader latent zien dat er een probleem is, laut de lader en de accu dan testen door een geauthoriseerd servicecentrum.

Vertraging Hete/Koude Accu

Wanner de lader waarneemt dat een accu te warm of te koud is, worden onmiddelijk een Vertraging Hete/Koude Accu gestart en worden het laden uitgesteld tot de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de accu-laadstand. Deze functie waarborgt een maximale levensduur van de accu.

Een koude accu zal minder snel worden opgeladen dan een warme accu. De accu zal minder snel opladen gedurende gehele laadcyclus en zar Niet op maximumsnelheid gaan opladen, ook nicht als de accu warmer worden.

De lader DCB118 is voorzien van een interne ventilator voor het koelen van de accu. De ventilator gaat automatisch draaien runawaye de accu要去 worden gekoeld. Gebruik de lader nooit als de ventilator Niet goed werkt of als de ventilatiesleuven zijn geblokkeerd. Zorg ervoor dat er geen voorwerpen in de lader konnen komen.

XR Li-lon-gereedschap is ontworpen met een Elektronisch Beveiligingsystem datervoort zorgt dat de accu Niet te veel wordt geladen, Niet te heet wordt of te veel wordt ontlagen.

Het product zal automatisch uitgeschakeld worden, als het elektronisch beschermingssystem actief worden. Als dit gebeurt, zet u de Lithium-ion-accu op de lader, totdat.Deze volledig geladen is.

Montage aan de wand

Deze laders kunnen aan de wand worden gemonteerd ofrecht op een tafel of werkoppervlak staan. Plaats bij wandmontage de accu zichbijk een stopcontact en uit de buurt van een hoek of andere obstakels die de doorstroming van luckt kunnen verhinderen. Gebruik dechterzijde van de lader als sjabloon voor deplaatsing van de montageschroeven aan de wand. Monteer de lader stevig met gipsplaatschroeven (afzonderlijk aan te schaffen), van tenminste 25,4mm lang waarvan de schroefkop een diameter heeft van of 7 - 9mm in hout geschroefd tot op een optimale diepte, waar bij ongeveer 5,5mm van de schroefuitsteekt. Houd de sleuven aan dechterzijde van de lader gegenover de uitstekende schroeven en steek montagesleuven volledig op de schroeven.

Instructies voor het reinigen van de lader

SCHUWING: Gevaar voor elektrische schok.
voordat u met de reiniging begint, de stekker

van de lader uith het stopcontact. U kunt stof en vet van de buitenzijde van de lader verwijderen met een doek of een zachte, Niet-metalen borstel. Gebruik geen water of schoonmaakmiddelen. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

Accu's

Belangrijke veiligheidsinstrumenties voor alle accu's

Wanneru vervangende accu's bestelt, is het belangrijk dat u het catalogusnummer en de spanning opgeeft.

Wanneer u de accuuit de verpakking haalt is deze Niet geheel opgeladen. Lees onderstaande veiligheidsinstrcties vór u de accu en de lader gebruikt. Volg cervolgens de uiteengezette laadprocedures.

LEES ALLE INSTRUCTIES

• Werk Niet met de accu en laad deze nicht op in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Wanner u de accu plantaist in of verwijdertuit de lader kan het stof de damp door een vonk vlamvatten.

• Ga algid voorzichtig te werk bij hetplaatsen van de accu. Breng op geen enkele manier wijzigingen in een accu aan, met het doel de accu in een lader teplaatsen die Niet geschikt is, waar dat de accu kan openspringen en ernstig persoonlijk letsel veroorzaken.

• Load de accu's alleen op in DEWALT Iaders.

• NIET nat makes of onderdompelen in water of andere vloeistoffen.
• Bewaar of gebruik het gereedschap en de accu Niet opplaatsen waar de temperatuur kan dalen onder 4^ (39,2 F) (zoals in een schuurtje of een metalen loods in de winter), of hoger kan worden dan 40^ (104 F) (zoals in een schuurtje of een metalen loods in de zomer).
• Gooi accu's Niet in het vuur, zichs Niet als ze ernstig beschadigd of volledig uitgeputহ. De accu kan ontploffen in het vuur. Er ontstaan giftige dampen en materialen wonneer lithium-ion-accu's worden verbrand.
• Als de inhoud van de batterij in contact komt met de huid, was het gebied dan onmiddelijk met een milde zeepoplossing. Als accuvloeistof in contact komt met de ogen, spoel het geopende oog dan uit gedurende 15 minutes of tot de irritatie over is. Als medische zorg nodig is, is het goed om weten dat de accu-elektrolyt bestaat uit een mengsel van vloeibare organische carbonaten en lithiumzouten.
• De inhoud van geopende accu's kan irritatie van de luchtwegen veroorzaken. Zorg voor frisse lusth. Roep medische hulp in als de symptomen aanhonden.

WAARSCHUWING: Gevaar voor brandwonden.
A vloeistof kan ontbranden bij blootstelling aan vonden of open vuur.
WAARSCHUWING: Probeer nooit om welke reden dan accu te openen. Als de behuizing van de accu is gescheurd of beschadigd,zet de accu dan nicht in de lader.Klem een accu Niet vast,laat een accu Niet vallen, beschadig een accu Niet.Gebruik een accu of lader waar hard op is geslagen, die is gezallen, waar overheen is gereden of die op welke manier dan ook is beschadigd (dat wil zaggen, doorboard met een spijker, geraakt met een hamer, vertrapt) Niet. Een elektrische schok of elektrocutie kan het gevolg zich. Breng beschadigde accu's terug maar het servicecentrum zodate ze konnen worden gerecycled.
WAARSCHUWING: Brandgevaar. Berg de accu Niet op rvoer de accu Niet op een manier dat metalen voorwerpen in contact+kennen met de aansluitpunten van de accu. Bijvoorbeeld, steek de accu Niet in een schortzak, broekzakken, gereedschapskisten, gereedschapsdazen, laden, enz., Waarin losse spijkers, schroeven, sleutels, enz. liggen.
OPGELET: Wanner het gereedschap Niet worden vikt,plaats het dan op de zijkant op een stabel oppervlak waar niemand erover kan struikelen en het Niet kan vallen. Er is gereedschap met een grote accu datrechtop kan staan op de accu maar het kan dan gemakkelijk worden omgestoten.

Transport

WArschUwING: Brandgevaar. Tijdens het transport van accu's brand veroorzaken als de aansluitingen van de accu onbedoeld in aanraking komen met geleidende materialen. Controller tijdens het vervoeren van accu's dat de aansluitingen van de accu afgeschermd zich en goed geisoleerd van materialien die ermee in contact kunnen komen en die kortsluiting kunnen veroorzaken.

OPMERKING: Lithium-ion-accu's mogen nicht in gecontroleerde bagage worden gestopt.

DeWALT -accu's voldoen aan alle geldende verzendingsregels zoals deze zijn bepaald door de bedrijfstak en door wettelijk normen, zoals Aanbevelingen voor het transport van gevaarlijke goederen van de UN; Regelgeving voor gevaarlijke goederen van de International Air Transport Association (IATA), Regelgeving voor internationale maritieme gevaarlijke goederen (IMDG) en de Europese overeenkomst betreffende het internaalvervoer van gevaarlijke goederen over de weg (ADR). Lithium-ion cellen en -accu's� getest in overeenstemming met Hoofdstuk 38.3 van de Aanbevelingen voor het Transport van Gevaarlijke Goederen Handleiding van Testen en Criteria.

In de meeste gezallen zal het verzenden van een DeWALT-accu vrijgesteld zijn van de classificatie als volledig gereglementeerd gevaarlijk materiaal van Klasse 9. In het algemeen zullen allen verzendingen die een Lithium-ionaccu bevatten met een energieclassificatie hoger dan 100 Watt peruur (Wh), moeten worden verzonden als volledig gereglementeerd Klasse 9. Voor alle lithium-ionaccu's staat de Wh-classificatie vermeld de verpakking. Door de complexiteit van de regelgeving kan DeWALT Niet aanbevelen om lithium-ionaccu's via luchttransporte verzenden, ongeacht Wh-classificatie. Verzendingen van gereedschap met accu's (combokits) kunnen bij uitzondering per luchtvracht worden verzonden als de Wh-classificatie van de accu Niet hoger is dan 100 Wh.

Ongeacht of een verzending worden geacht een vrijstelling te hebben of volledig voorgeschreiben, is voor de verantwoordelijkheid van de verzender de meest recente voorschriften voor verpakking, labeling/markering en vereisten ten aanzien van documentatie te raadplegen.

De informatatie die in dit hoofdstuk van de handleiding worden verstrekt, worden verstrekt in goed vertrouwen en worden geacht nauwkeurig te zijn op het moment dat het document werden opgesteld. Er worden darüber geen garantie gegeven, impliciert of expliciet. Het is voor de verantwoordelijkheid van de koper ervoor te zorgen dat+zijn activiteiten in overeenstemming zich met de geldende voorschriften.

Aanbevelingen voor opslag

1. De Beste opsglaats is er een die koel en droog is, afgeschermd van direct zonlicht en overmatige warmte of koude. U(Int) optimale prestaties en levensduur voor accu's bereiken door ze op kamertemperatuur te bewaren wanner u ze Niet gebruikt.
2. Wanneru de accu lange tijd opbergt, kunt u deze voor optimale resultaten het Beste volledig opgeladen opslaan op een koele, droge plaats buiten de lader.

OPMERkInG: Accu's hunnen beter nicht in volledig ontladen toestand worden opgeslagen. De accu要去 voor gebruik weeer worden opgeladen.

Labels op lader en accu

Behalve de pictogrammen die in denen handleiding worden gebruikt, können de volgende pictogrammen op de labels op de lader en op de accu staan:

Lees de gebruiksaaanwijzing vór gebruik.

Zie Technische gegevens voor de laadtijd.

Steek geen geleidende voorwerpen in de accu.

Laad beschadigde accu's Niet op.

Stel accu's Niet bloat aan water.

Laat defecte snoeren direct verrangen.

Laad accu'suitsluitend op bij een temperatuur tussen 4^ en 40^

Alleen voor gebruik binnenshuis.

Verwerk de accu op milieuverantwoorde wijze als afval.

Laden laad de accu's alleen met de waarvoortbestemde Opladers van DEWALT. Het opladen vanandere accu's dan de aangewezen accu's van DEWALT met een DEWALT -oplader kan leiden tot openbarsten van de accu's of andere gevaarlijke situatuies.

Gooi de accu Niet in het vuur.

Accutype

Deze accu's kennen worden gebruikt: DCB181, DCB183, DCB184 en DCB549. Raadpleeg Technische gegevens voor meer informatie.

Inhoud van de verpakking

De verpakking bevat:

1 Grabo Lifter
1 Zonneuwering
1 Dichttingsbeschermer
1 Li-ionaccu (modellen C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1)
2 Li-ionaccu's (modellen C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2)
3 Li-ionaccu's (modellen C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3)

1Gebruikershandleiding

OPMERkInG: Bij de N-modellen worden geen accu's, laders en gereedschapskoffers geleverd. Bij de NT-modellen worden geen accu's en laders geleverd. Bij de B-modellen worden Bluetooth-accu's geleverd.

OPMERKING: Het Bluetooth®-merkwoord en logo's zijn geregistreerde handelsmerken die eigendom zich van Bluetooth®, SIG, Inc. en ieder gebruik van dergelijkke merktekens door DEWALT is onder licentie. Overige handelsmerken en merknamen zich eigendom van hun respectievelijke eigenaren.

• Controller het gereedschap, de onderdelen of accessoires op eventuele beschadigingijdens het transport.
• Neem deijd om deze handledig grondig door te lezen en te begrijpen voordat u het apparaat in gebruik neemt.

Markeringen op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees de gebruiksaaanwijzing voor gebruik.

Draag gehoorbescherming.

Draag oogbescherming.

Draag veiligheidsschoeisel.

De productiedatumcode 29 bestaat uit een 4-cijferigaar gevolgd door een 2-cijferige week en worden uitgebrecht met een 2-cijferige fabriekscode.

Beschrijving (Kuva A)

WAARSCHUWING: Pas het gereedschap of een onderdeel nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

1 Hoofhandgreep
2 Aan/uit-schakelaar
3 Motorbehuizing
4 Lifterbehuzing
5 Riemsluitingen
6 LED-schem
7 Standenknop
8Vacuumknop
9 Ontgrendelingsknop
10 Aan/-uitvergrendelknop
11Vacuumkussen
12 Schuimrubberen dichting
13 Dichtingsbeschermer
14 Luchtfilters
15 Accu
16 Accuvrijgaveknop
17 Zonneuwering

Bedoeld gebruik

De DCE590 is een hijssapparaat dat is ontworpen voor professioneel bijsen, verplaatsen enplaatsen van zaken zoals stenen klinkers, tegels, gipsplaten, meubels en grote apparaten. Alleen voor gebruik binnenshuis.

≤265lb (120kg)

HORIZONTAL: Material dat plat op de grond ligt.

Een enkele DCE590 levert tot 120 kg (265 lbs)
horizontale hijskracht onder ideale
omstandigheden.

≤ 132lb (60kg)

VERTICAAL: Material op de kant.

Een enkele DCE590 levert tot 60kg (132 lbs) verticale hijskracht onder ideale omstandigheden.

Gebruik voor meer hijsvermogen twee DCE590 vacuumlifters.

GEBRUK HET GEREEDSCHAP NIET in natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

De DCE590 is professioneel elektrisch gereedschap.

WAARSCHUWING: GEBRUIK de DCE590 nicht met een of gelijkaardige apparatuur.

LAAT KINDEREN Niet met het gereedschap in contact komen. Toezicht is vereist als onervaren gebruikers met dit product werken.

• Jonge kinderen en Personen met een zwakke gezondheid. Dit apparaat is Niet bedoeld voor gebruik doorjonge kinderen en Personen met een zwakke gezondheid, zonder toezicht.
• Dit product is Niet bedoeld voor gebruik door Personen (waaronder kinderen) die verminderde fysieke, zintuiglijke of psychische möglichkheden hebben; wanner spreke is van gebrek aan ervaring, kennis of vaardigheden is gebruik alleen toegestaan onder toezicht van een persoon die verantwoordelijk is voor de verilgheid van gebruikers. Kinderen mogen nooit alleen gelaten worden met dit product.

Naam decoderingstool, DCE590:

D = D EwALT.C = Draadloos.E = Gereedschapscategory. 590 = Hijsapparaat.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Beperk het risico van ernstig** personlijk letsel, schakel het gereedschap uit en neem de accu uit, voor u aanpassingen uitvoert of hulpstukken of accessoires planta/verwijdt.

Wanneer het gereedschap per ongeluk worden gestart, kan dat leiden tot letsel.

WAARSCHUWING: Gebruik uitsluitend accu's en laders et merk DEWALT.

De zonneuweringplaatsen en verwijderen (Kuva C)

De zonneewering 17 kan geplaatst worden om het LEDschem 6 af te Dekken.

Om te installeren

1. Lijn de twee montagebouteen 23 op de zonneuwering 17uit met de twee montagegaten 24 net boven het LEDschem 6 op de motorbehuizing 3.
2. Duw de twee bevestigingsbouten 23 stevig in de bevestigingsgaten 24 tot de zonneuwering 17 gegen de motorbehuizing 3 zit.

Om te verwijderen

1. Trek de zonneewering 17 stevig omhoog en weg van de motorbehuizing 3.

De DCE590 is voorzien van een meerkleurig LED-schem 6. Het LED-schem 6 geeft eenheden van druk, accustatus en status van de druklampen wee.

1. Druk op de modus-knop 7 om van eenheid te wisselen tot de MEETEENHEID IS INGESTELD OP PSI OF BAR.

Vacuumindicators 18 worden in het groen weergegeven (Kuva D-G)

Als de vacuumknop 8 geactiveerd is, zullen de vier vacuumindicators 18 groen gaan branden.

1. Schuif de aan-/uitschakelaar 2 maar de AAN-stand. De DCE590 is nu ingeschakeld en het LED-schem 6 geeft 0 bar/PSI wee en er branden geen lampjes.
2. Plaats de te hijsen last op een schoon oppervlak en druk een keer op de vacuumknop 8. De vacuumpomp zal inschakenen en de druk zal beginnen opbouwen tot -0,83 bar (-12 PSI). Er zullen vier groene lampjes in volgorde gaan branden op het LED-schem 6 verwijl de druk opbouwt tot het maximumniveau.
3. Het LED_schem 6 geeft de druk wee in bar of PSI afhankelijk van de modus-knop. De vacuumpomp stopt als de druk-0,83 bar (-12 PSI) bereikt.
4. Als de vacuümdruk lager wordt dan -0,81 bar (-11,7 PSI), zal de vacuumpomp onmiddelijk inschakelen om de vacuümdruk terug op -0,83 bar (-12 PSI) te brengen.
5. Als het materiaal te poreus in om -0,83 bar (-12 PSI) vacuumdruk te bereiken, zal de vacuumpomp ononderbroken draieren.

WARSCHUWING: Wees in dit geval extreem, richtigijdens het hijsen odomat het hijsvermogen lager is.

1. De vrijgaveknop 9 en de aan-/uitschakelaar 2 zijn elektronisch uitgeschakeld als de vacuumpomp ingeschakeld is.

Vacuumindicators 18 worden in het rood weergegeven (Kuva D-G)

Als de vacuumknop 8 gedeactiveerd is, zullen de vacuumindicators 18 groen gaan branden en knipperen.

1. Deactiveer de vacuumpomp door op de vacuumknop te drukken 8 om de last los te lien. De vacuumindicators 18 zullen rood gaan branden en snel knipperen.
2. Schuif de aan-/uitvergrendelknop 10 vooruit en houd de vrijgaveknop 9 ingedrukt om de vacuumdruk te verminderen en de last lost te lately.
3. De vier vacuümindicators 18 zullen stoppen met in volgorde te branden verwijl de druk zakt.

LED-schem knipperend en zoemer accuniveau laag (Kuva G)

1. De zoemer voor laag accuniveau za klinken en het LEDschem 6 za knipperen om het laag accuniveau aan te gehen.

WAARSCHUWING: Als de zoemer voor laag accuniveau en het LED-schem 6 knippert, moet de gebruiker onmiddelijk de gedragen last neerzetten en deze op zichenplaats bevestigen of het risico bestaat dat de lifter de last te vroeg loslaat, met möglichk ernstig persoonlijk letsel en beschadiging van het gezehesen materiaal als gevolg. Druk zodra omlaag, op de vacuumknop 8 om de vacuumpomp te deactiveren, schuif de aan-/uitvergrendelknop 10 vooruit en houd daarna de vrijgaveknop 9 ingedrukt om de resterende vacuumdruk af te latenten en de last los te latenten. Vervangen of opladen van de accu. De DCE590 za het beginnen met hijsen nicht toelaten als het accuniveau lager dan 20% is.

WAARSCHUWING: In geval van een stroompanne, za de 90 Niet poreuze materialen vrij minuten vasthouden. De DCE590 za poreuze materialen Niet vasthoudenijdens een stroompanne.

1. Een alarmzoemer zal klinken als de vacuumdruk zakt tot onder -0,81 bar (-11,7 PSI) zichs als de accu volledig opgeladen is.

OPMERKING: Dit kan geleuren onder -0,81 bar (-11,7 PSI) bij poreuze materialen.

1. Als het vacuum Niet voldoende is, moet de gebruiker de last die wordt gezehesen ommiddelijk neerzetten en deze op+zijn plaats bevestigen. Als de druk zakt, moet de gebruiker de schuimrubberen dichting 12 verrangen of het gereedschap op een Niet poreus deel van het materiaal plaatsen.

Laadniveau-indicator (Kuva H, I)

De DCE590 is voorzien van een laadniveau-indicator. Dit zal het huidige laadniveau van de accu weergeven tijdens gebruik. De meter geeft geen aanwijzingen over de functionaliteit van het gereedschap en is onderhevig aan schommelingen afhankelijk van productonderdelen, temperatuur en de toepassing door de eindgebruiker.

• De LED-indicatielampjes voor het accuniveau 25 zullen gaan branden, om het accuniveau in procenten wee te gezven.
• Als de drie LED-lampjes van de laadiveau-indicator branden, is de accu volledig opgeladen. 25
• Als er slechts een LED-lampje van de laadiveau-indicator 25 brandt, is het accuniveau laag en zal het daarna rood knipperen als de accu leeg is. Verwijder de accu en laad deze op.

Indicatielampjes voor het accuniveau

LAADNIVEAU KLEUR LAAD-LED
100% - 75% Geel
50% - 75% Geel
10% - 50% Rood
10% of minder. Uitschakelen vanwege laag accuniveau	Rood en LED-schem knipperend.

BEDIENING

Instructies voor gebruik

WAARSCHUWING: Houd u altijd aan de vengneidsinstructies en van toepassing zijnde voorschriften.

WAARSCHUWING: Om het gevaar op ernstig onlijk letsel te verminderen,zet u het gereedschap uit en ontkoppelt u de accu,voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letselveroorzaken.

WAARSCHUWING: Beperk het risico op ernstig
peopelijk letsel,plaats ALTiJD uw handen in de juiste positie, zoals afgebeeld.

WAARSCHUWING: Beperk het risico van ernstig
Ploonlijk letsel, houd het gereedschap altijd stevig vast,
zodat u bent voorbereid op een plotselinge terugslag.

Het met de hand hijsen van materiaal vereist een hand op de hoofdhandgreep 1 met uw duim gericht maar het LED-schem 6.

WArschuwing: Til aktijd een testitem enkele meters op zodate u de mogelijkheden kent van DCE590 het materiaal dat u gaat hijsen.
WAARSCHUWING: Bevestig de DCE590 altijd zo zich bij het zwaartepunt van de last. Verzeker dat de last in evenwicht is tijdens.Deze testlift.
WArschuwing: Houd, ongeacht het materiaal dat gen wordt, de vacuumpomp geactiveerd, tot de last veilig losgelaten kan worden.
WAARSCHUWING: VERWIJDER DE BATTERIJ NIET
terming de DCE590 is bevestigd aan materiaal.

Typische poreuze materialen

Steen Gipsplaat
·Hout-Beton
Multiplex · Cementplaat

ORGELET: Verzekerijdens het bijsen van semi poreuze en zielen zoals poreuze steen, hout,plaasterplaat, OSB-ptaat of beton, dat de vacuumpomp in de aan-stand blijftijdens het bijsen.
WArschUwING: Tijdens het hijsen van poreuze lasten en vacuumpomp vaker uit- en opnieuw inschakelen. Wees extreem voorzichtig als de vacuumpomp regelmatig uit- en opnieuw inschakelt of continu draait, odomat de last dan Niet betrouwbaar gezehesen kan worden. Het hijsvermogen zal lager zich.
ORTELET: Bij zeer poreuze materialen met fjne scheurtjes, zae DCE590 Niet werken. Deze omvatten enkele kalkstenen, droog gegoten beton en de meeste OSB-platen.

• Glas - Afgewerkte glasvezel
• Gladde tegels - Kunststof
  Marmor -Metaal

Niet gebruiken op deze materialen

WAARSCHUWING: GEBRUIK de DCE590 Niet voor de dan de bedoelde doeleinden.
WAARSCHUWING: GEEN materialen hijsen die nicht inverondersteld om gezehesen te worden.
WAARSCHUWING: GEBRUIK NIET OM zonnepanelen op Jan. Risico op een elektrische schok.

Leisteen Plastic platen
- Glas minder dan 1/8" (3 mm) dik

Rubber of andere flexibele materialen

WAARSCHUWING: GEBRUIK NIET op materiaal Zoals en, wat een vertakt gesteente is. Er kan een zichting gecreered worden op het bovenste oppervlak, maar de lagen+kunnen gescheden worden waardoor de rest van het materiaal loskomt en het vacuum gebroken worden.
OPELET: Tijdens het hijsen van gelamineerde materialen aanrechtbladen kan een dichting gecreerd worden op het bovenste oppervlak, maar de lagen konnen gezheiden worden waardoor de rest van het materiaal loskomt en het vacuum gebroken worden.

OPSELET: VERWIJDER ALTIJD beschemfolies van het aan de last waar de DCE590 bevestigd zal worden.

OPGELET: GEBRUIK NIET op zeer dunne of broze op vlokken, met inbegrip van glas minder dan 1/8 (3 mm) dik. De vacuümdruk kan ervoor zorgen dat het materiaal buigt en breekt.

OPGELET: GEBRUK NIET op dunne plastic platen, rubber dere flexibele materialen. De vacuumdruk kan het materiaal gegen het ventiel voor het breken van het vacuum in het vacuumkussen drukken. Dit za het loslaten van het materiaal voorkomen.

OPGELET: Gebruik de DCE590 nicht om welt dier dan ook aan jillen.

OPGELET: Breng de DCE590 Niet aan op de huid of enig deel van het lichaam.

1. Als de vacuümdruk, na verloop vanijd, begint te zakken, zal de vacuumpomp automatisch inschakelen tot de volledige vacuümdruk opnieuw bereikt is.
2. Schakel de vacuumknop 8 Niet uit tot ukaar bent om de last los te soften.

Materialen hijsen (Kuva A, D, I—L)

WAARSCHUWING: Een enkele DCE590 levert tot 120 kg (283 lbs) horizontally hijskracht en 60 kg (132 lbs) verticale hijskracht onder ideale omstandigheden. Raadpleeg het deel Bedoeld gebruik in het begin van deze handleiding.

WAARSCHUWING: De DCE590 gebruiken als hetiveau lager is dan 20% kan leiden tot ernstigpersonlijk letsel en beschadiging van de te hijsenmaterialen.

WAARSCHUWING: Verwijder stof en vuil van te hijsen.
Riaal voordat u het probeert te hijsen.

WAARSCHUWING: Verzeker bij het hijsen van om het en welk item de vacuumknop 8 geactiveerd blijft tijdens het hijsen. Schuif de aan-/uitschakelaar NIET 2 waar de UI/T-stand 21.

WAARSCHUUNG: VERWIJDER DE BATTERIJ NIET term de DCE590 is bevestigd aan materiaal.

WAARSCHUWING: Controller de schuimrubberen op beschadiging en de luchtfilters op verstoppingen voor het hijsen. Als de vacuumdruk sneller dan verwacht zakt na het stoppen van de motor,要去 deschuimrubberen zichting verrangen worden.

WAARSCHUWING: Controller het gereedschap wekelijks op denen van schade of slijtage. Vervang beschadigde onderdelen voor gebruik.

WAARSCHUWING: LAAT de DCE590 Niet onbeerde indien bevestigd aan materiaal.

WAARSCHUWING: GEBRUK de DCE590 Niet in de buurt sur of een open vlam.

WAARSCHUWING: GEBRUK de DCE590 nicht
derbroken gedurende meer dan twee uur. Zuiglifters
zijn alleen geschikt voor het kort hijsen en dragen van lasten.

WAARSCHUWING: GEBRUK de DCE590 nicht met een of gelijkaardige apparatuur.

1. Schuif de aan-/uitschakelaar 2aar de AAN-stand 22.
2. Plaats de DCE590 met de schuimrubberen dichting 12 volledig gegen het oppervlak van het item dat u wil hijsen. Verzeker dat het oppervlak van de last schoon en

droog is en planta het DCE590 boven het zwaartepunt, indien möglichk.

OPMERkInG: Als u meerdere DCE590's gelebruikt, verdeel dan elke lifter op ongeveer gelijke afstand van het zwaartepunt.

OPMERkInG: Plaats de DCE590 Niet over gaten en scheuren ontat er geen vacuum gecreered za worden of dit snel verloren za gaan.

OPMERkInG: Op sommige ruwe oppervlakken moet u möglichk druk uitoefenen op het oppervlak met de DCE590 en de schuimrubberen dichting 12 om te helpen om een dichting te creeren.

1. Na het indrukken van de vacuumknop 8 zullen de vacuumindicators op het LED-schem 6 groen branden en als het accuniveau niert lager is dan 20% is het gereedschap klaar voor gebruik.

OPMERkInG: De DCE590 za het beginnen met hijsen Niet toelaten als het accuniveau laag is. Als de zoemer voor laag accuniveau klinkt en het LED-schem 6 knippert, moet de gebruiker de last die wordt gedragen onmiddelijk neergezet worden en op+zijn plaats bevestigen worden of het risico bestaat dat de lifter de last voortijdig loslaat.

WAARSCHUWING: In geval van een stroompanne, za de 100 Niet poreuze materialien vrij minuten vasthonden.

De DCE590 zal poreuze materialen nicht vasthouden in geval van een stroompanne.

1. Druk op de vacuümknop 8 om de vacuümmpomp te starten en een vacuümdichting te creeren met het oppervlak van het item dat u wil hijsen.

OPMERkInG: U要去 maybeik wat druk uitoefenen om te helpen om een dichting te creeren. Het kan tot vijf seconden duren om de maximum vacuumdichting te creeren.

1. Als de vacuumbpomp het maximum dichttingsbereik bereikt, zal de vacuumbpomp stoppen en geactiveerd blijven. De vacuumdichting is gecreered en u knot het item hijsen. Verzeker dat de last in evenwicht is. Laat, als dit nicht het geval is, los en herhaal bovenstaande stappen op een meer gebalanceerde plaats.

OPMERkInG: Bij het werken op poreuze materialen bereikt de vacuumdruk möglich het maximumbereik Niet en za de vacuumpomp blijven draaien om de vacuumdruk te beholden.

WArschUwING: Vór elke verplaatsen van de gezehesen zoet de goede bevestiging gecontroleerd worden op lage hoogte, om letsels vanwege het vallen van de gezehesen last te vermijden.

WAARSCHUWING: NIET opniew op de vacuumknop en tijdens het hijsen odomat de pomp de druk dan nicht meer zal können behouden.

WArschUwING:Verzeker tijdens het verplaatsen 800000000000000000000000000000000000000000000000000000000000000000000000000000000000000

1. Als u staat bent met het bijsen van het item, zet het dan neer en bevestig het op+zijn plaats en druk op de vacuumknop 8.De vier vacuuminidicators 18 zullen rood knipperen. Het gereedschap kan nu losgelaten worden.

2. Schuif de aan-/uitvergrendelknop 10 vooruit en houd daarna de vrijgaveknop 9 ingedrukt om het materiaal los teCTX. De vier vacuumindicators 18 zullen in volgorde doven terwijl de druk zakt en de drukiveau-eenheden zullen nul weergeven.

3. Verwijder het gereedschap van het materiaal.

ONDERHOUD

Uw gereedschap op stroom is ontworpen om gedurende een langtijdperiode te functioneren met een minimum aan onderhoud. Het continuaar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

WARSCHUWING: Om het gevaar op ernstig onlijk letsel te verminderen,zet u het gereedschap uit en ontkoppelt u de accu,voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letselveroorzaken.

Aan de lader en de accu kan geen onderhoud worden verricht.

Goed onderhoud van gereedschap omvat dagelijkse en driemaandelijkse inspecties.

Controleer elke dag op: Scheuren, verrorming of beschadiging van de lifterbehuizing, een goed behoud van vacuumdruk -0.83 bar (-12 PSI), insnijdingen, scheuren, slijtage of beschadiging van de schuimrubberen zichting, vacuumlekken, snugheid van vacuumbreken, ontbrekende bedieningsmarketing en labels.

Controleer driemaandelijks op: Alle dagelijke controles plus controle op losen bevestigingsmiddelen, slijtage, vervorming, scheuren, corrosieschade aan de structuur, beschadiging van de bediereningen en ontbrekende veiligheidslabsels.

Vervangen van de schuimrubberendichting (Kuva M)

WAARSCHUWING: Schakel, om het risico op ernstig onlijk letsel te verminderen, de eenheid uit en verwijder de accu voordat u aanpassingen uitvoert of hulpstukken of accessoires verwijdert/plaatst. Per ongeluk starten kan letsel verooorzaken.

Nieuwe schuimrubberen dichtingen, DZE591, zijn verkrijgbaar bij uw dichtstbijzijndeplaatselijke verdeler of erkend servicecentrum.

1. Verwijder de versleten of beschadigde schuimrubberen dichting 12 door deze uit het gereedschap te trekken. OPMERKING: Verzeker dat de groef waar de dichting in zit schoon en vrij van vuil is.
2. Installee een neue schuimrubberen dichting 12 op zichplaats, zoals weergegeven op Kuva M. Verzeker dat de schuimrubberen dichting 12 stevig op zichplaats is voordat u het gereedschap opnieuw gebruikt. (Geen kleefmiddel gebruiken.)

Smering

Uw elektrische gereedschap heeft geen aanvullende smering nodig.

Reiniging

WARSCHUWING: Elektrische schok en mechanisch gezaer. Koppel het elektrisch apparaat los van de voeding voor het reinigen.

WAARSCHUWING: Houd het elektrisch apparaat en de veritiesleuven algid schoon, om een veilige en efficiente werkking te verzekeren.

WArschUwING: Gebruik nooit oplosmiddelen of de bijtende chemicalien voor het reinigen van de Niet-metalen onderdelen van het gereedschap. Deze chemicalien kuren de materialen die in deze onderdelen worden gebruikt,week maken.Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd.Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

WArschUwING:GEBRUIK GEN agressieve nmaakmiddelen voor het regelmatig reinigen van de zuigvlakken.

De ventilatiesleuven können gereinigd worden met een droge, zachte Niet metalen borstel en/of een geschikte stofzuiger. Gebruik geen water of schoonmaakmiddelen. Draag een goedgekeurde veiligheidsbril en een goedgekeurd stofmasker.

Als optie verkrijgbare accessoires

WAARSCHUWING: Omdat andere accessoires dan die worden aangeboden door DEWALT Niet met dit product zich getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zich. Om het risico op letsel te beperken, mogen uitsluitend door DEWALT aanbevolen accessoires worden gebruikt met dit.

Vraag uw verdeler om meer informatie over dejuiste accessoires.

Een hijsriem bevestigen (Kuva A, N-Q)

WArschUwING: Hijssaccessoires要去 aan olge de voldoen: EN818 voor kettingen met korte koppelingen, EN1492 voor stoffen hissriemen, EN1677 voor onderdelen van hissriemen en EN13414 voor hissriemen van staaldraad.

OPMERKING: De gebruiker is verantwoordelijk voor het kopen van het juiste hijsriemaccessoire 19 (afzonderlijk gekocht) voor gebruik met+zijn/haar gereedschap.

Zoek de vier riemsluitingen 5 rond de lifterbehuzing 4.

WAARSCHUWING: GEBRUIK de DCE590 nicht met een of gelijkaardige apparatuur.

1. Bevestig elk van de sluitingen 20 op de eindhoven van de hijssriem 19 in de vier riemsluitingen 5.
   OPMERKING: U要去 de hissriem 19 bevestigen aan elk van de vier riemsluitingen 5. Of slechts twee van de riemsluitingen 5 afhankelijk van de hissrichting (zie Kuva N-Q).
2. Verzeker voor hetijken dat de hijsriemen Niet verdraaid of gekniktহn.
3. De riemen moeten bezelfde lenghte en spanning hebben tijdens het bijsen.

Bescherming van het milieu

Gescheiden afvalinzameling. Producten en accu's diearend voorzien van dit symbologeniet bij het normale huishoudafval worden weggegooid.

Producten en accu's bevatten materialen die kuren

worden herwonnen en gerecycled waardoor de vraag maar grondstoffen afneemt. Recycle elektrische producten en accu's overeenkomstig de lokaal geldende voorschriften. Nadere informatatie is beschikbaar op www.2helpU.com.

Oplaadbare accu

Deze accu met lange levensduur moet worden opgeladen
wonneer de accu Niet voldoende vermogen levert voor
werkzaamheden die eerder zonder viel moeite werden gedaan.
Ruim de accu aan het einde van zijn technische levensduur op
en houd waar bij rekening met het milieu:

• Maak de accu geheel leeg en haal de accu cervolgens uithet gereedschap.
• Li-Ion-cellen können worden gerecycled. Breng ze terug bij uw leverancier ofaar het milieupark bij u in de buurt. De ingezamelde accu's zullen worden gerecycled of op juiste wijze tot afval worden verwerkt.

18V GRABO LIFTER

DCE590

Gratuler!
