DCE590 - Saugnapf DEWALT - Kostenlose Bedienungsanleitung

Marke	DeWalt
Modell	DCE590
Produkttyp	Kabelloser elektrischer Saugheber
Nennspannung	18 V DC
Horizontale Hebekapazität	120 kg
Vertikale Hebekapazität	60 kg
Gewicht (ohne Akku)	1,6 kg
Betriebstemperatur	-10 bis 40 °C
Betriebsfeuchtigkeit	≤ 80 %
Maximaler Unterdruck	-0,83 bar (-12 PSI)
Schalldruckpegel	69 dB(A)
Schallleistungspegel	77 dB(A)
Vibrationen	< 2,5 m/s²
Kompatible Akkutypen	DCB181, DCB183, DCB184, DCB549
Anzeige	Mehrfarbiges LED-Display mit Vakuum- und Ladezustandsanzeige
Hauptfunktionen	Automatische Vakuumpumpe, Akku-Schwachalarm, Sicherheitsabschaltung bei Ladung < 20 %
Dichtungsmaterial	Auswechselbarer Gummischaum (Ref. DZE591)
Mitgeliefertes Zubehör	Sonnenblende, Schutzabdeckung, Akku(s) (je nach Modell), Anleitung
Verwendungszweck	Heben und Bewegen von nicht porösen und porösen Materialien (mit Vorsichtsmaßnahmen)
Wartung	Reinigung mit feuchtem Tuch und milder Seife, wöchentliche Überprüfung der Dichtung
Sicherheit	Automatische Abschaltung bei Druckverlust, Auslösesperre
Entsorgung	Getrennte Sammlung, nicht in den Hausmüll werfen

Häufig gestellte Fragen - DCE590 DEWALT

Was ist die maximale Hebekapazität der DCE590?

Die DCE590 kann bis zu 120 kg (265 lbs) horizontal und bis zu 60 kg (132 lbs) vertikal heben unter optimalen Bedingungen (nicht poröse Materialien, saubere und trockene Oberfläche). Diese Kapazitäten werden auf porösen Materialien reduziert.

Wie installiere ich den Akku am Saugheber?

Richten Sie den Akku an den Schienen im Inneren des Griffs aus und schieben Sie ihn hinein, bis ein Einrastgeräusch zu hören ist. Zum Entfernen des Akkus drücken Sie die Akku-Entriegelungstaste und ziehen Sie fest.

Kann ich die DCE590 auf porösen Materialien wie Holz oder Stein verwenden?

Ja, aber mit Vorsicht. Die Vakuumpumpe kann kontinuierlich laufen, um den Druck aufrechtzuerhalten. Wenn die Pumpe häufig ein- und ausschaltet oder dauerhaft läuft, wird die Hebekapazität reduziert. Testen Sie das Heben immer einige Zentimeter über dem Boden, bevor Sie die Last vollständig anheben.

Was tun, wenn der Akku-Schwachalarm während des Hebens ertönt?

Wenn der Alarm ertönt und das LED-Display blinkt, setzen Sie die Last sofort sicher ab. Drücken Sie die Vakuum-Taste, um die Pumpe zu deaktivieren, und halten Sie dann die Entriegelungstaste gedrückt, um den Druck abzulassen. Ersetzen oder laden Sie den Akku vor der erneuten Verwendung des Werkzeugs.

Wie ersetze ich die Schaumgummidichtung?

Ziehen Sie die alte abgenutzte Dichtung aus der Nut. Reinigen Sie die Nut und setzen Sie eine neue Dichtung (Ref. DZE591) ein, wobei Sie darauf achten, dass sie richtig sitzt. Verwenden Sie keinen Klebstoff. Das Werkzeug darf nicht mit einer beschädigten Dichtung verwendet werden.

Kann ich die DCE590 mit einem Hebegurt verwenden?

Ja, der Saugheber ist mit vier Gurtbändern ausgestattet. Befestigen Sie einen geeigneten Hebegurt (separat erhältlich) an den Bändern. Die Gurte müssen die gleiche Länge haben und gleichmäßig gespannt sein. Verwenden Sie die DCE590 nicht mit einem Gurtgeschirr oder Kletterausrüstung.

Welche Materialien sollte ich nicht mit der DCE590 heben?

Verwenden Sie den Saugheber nicht auf Glas mit einer Dicke von weniger als 3 mm, flexiblen Materialien (Kunststofffolien, Gummi), Schiefer (blattartiges Gestein), Solarmodulen (Stromschlaggefahr) oder sehr porösen Objekten wie bestimmten Kalksteinen oder trockenem Beton. Vermeiden Sie auch das Heben von Tieren oder Körperteilen.

Wie reinige ich den Saugheber DCE590?

Verwenden Sie ein feuchtes Tuch mit Wasser und milder Seife, um die nichtmetallischen Oberflächen zu reinigen. Keine Lösungsmittel oder aggressiven Produkte verwenden. Die Lüftungsschlitze können mit einer trockenen, nichtmetallischen Bürste oder einem Staubsauger gereinigt werden. Lassen Sie niemals Flüssigkeit in das Innere des Werkzeugs eindringen.

Wie lange hält der Akku?

Die Betriebsdauer hängt von der Akkukapazität und dem Materialtyp ab. Mit einem DCB184 (5 Ah) Akku kann der Saugheber unter normalen Bedingungen mehrere Stunden arbeiten. Das Werkzeug schaltet automatisch ab, wenn der Ladezustand unter 20 % fällt, um einen unerwarteten Druckverlust zu vermeiden.

Wie befestige ich den Saugheber an einem zu hebenden Objekt?

Platzieren Sie die DCE590 auf einer sauberen, trockenen und ebenen Oberfläche des Objekts. Drücken Sie die Vakuum-Taste, um die Vakuumpumpe zu aktivieren. Das LED-Display zeigt die Vakuumanzeige an, die grün wird, wenn der Druck -0,83 bar erreicht. Überprüfen Sie die sichere Befestigung, indem Sie das Objekt leicht anheben, bevor Sie es transportieren.

BEDIENUNGSANLEITUNG DCE590 DEWALT

LESEN SIE ALLE ANWEISUNGEN

Korrekte Handposition (Abb. A)

WARNUNG: Um das Risiko schwerer Verletzungen zu reduzieren, verwenden Sie IMMER die korrekte Handposition wie gezeigt.

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von DEWALT entschieden.

Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

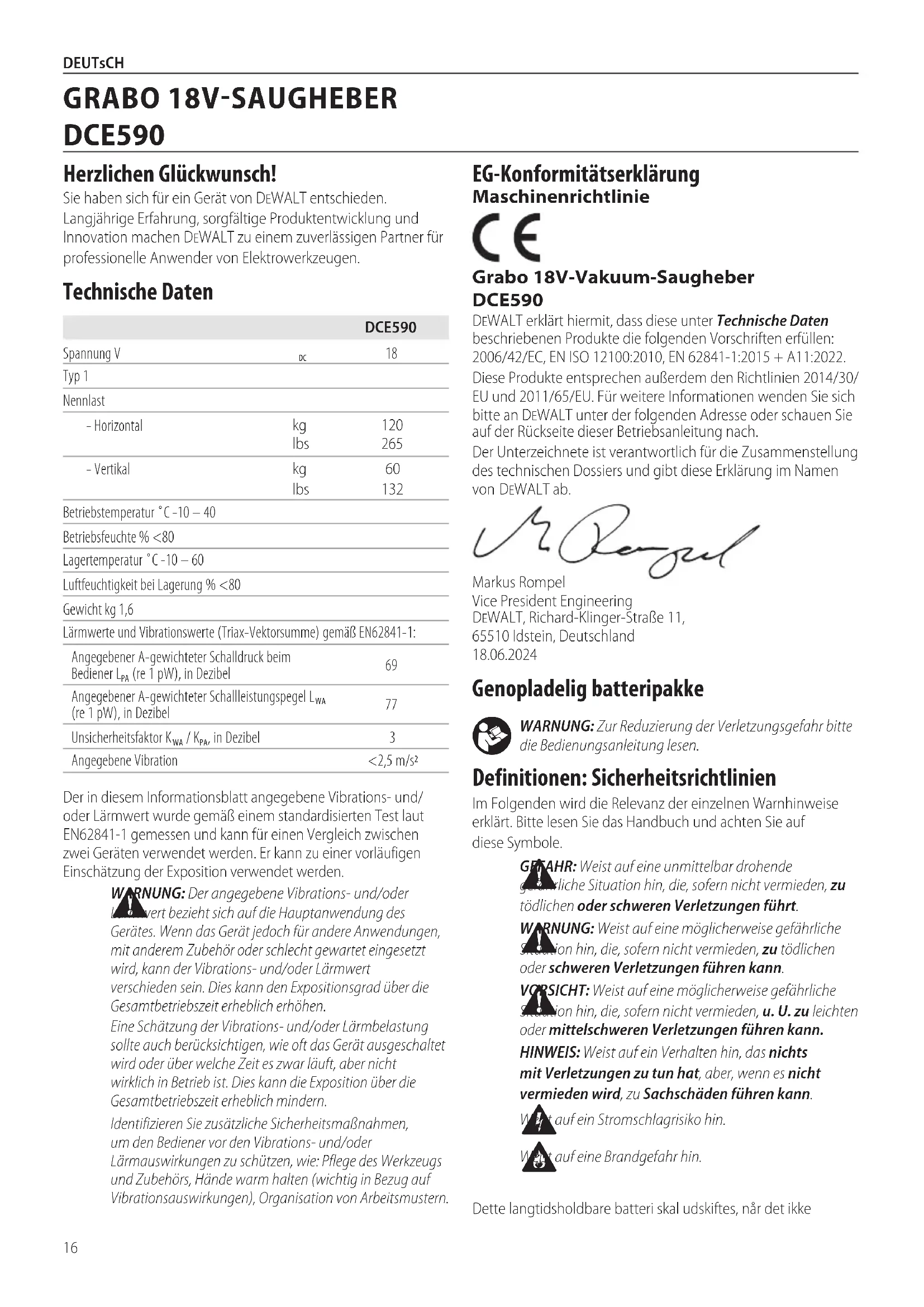

Technische Daten

	DCE590
Spannung V	DC	18
Typ 1
Nennlast
- Horizontal	kg	120
	Ibs	265
- Vertical	kg	60
	Ibs	132
Betriebstemperatur °C -10 - 40
Betriebsfeuchte % <80
Lagertemperatur °C -10 - 60
Luftfeuchtigkeit bei Lagerung % <80
Gewicht kg 1,6
Lärmwerte und Vibrationswerte (Triax-Vektorsumme) gemäß EN62841-1:
Angegebener A-gewichteter Schaldruck beim Bediener LPA (re 1 pW), in Dezibel	69
Angegebener A-gewichteter Schalleistungspegel LWA (re 1 pW), in Dezibel	77
Unsicherheitsfaktor KWA / KPA, in Dezibel	3
Angegebene Vibration	<2,5 m/s2

Der in diesem Informationsblatt angegebene Vibrations- und/oder Lärmwert wurde gemäß einem standardisierten Test laut EN62841-1 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene Vibrations- und/oder Lärmwert bezieht sich auf die Hauptanwendung des Gerätes. Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt wird, kann der Vibrations- und/oder Lärmwert unterschiedlich sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblich erhöhen. Eine Schätzung der Vibrations- und/oder Lärmbelastung sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblich mindern. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen, um den Bediener vor den Vibrations- und/oder Lärmauswirkungen zu schützen, wie: Pflege des Werkzeugs und Zubehör, Hände warm halten (wichtig in Bezug auf Vibrationsauswirkungen), Organisation von Arbeitsmustern.

EG-Konformitätserklärung Maschinenrichtlinie

Grabo 18V-Vakuum-Saugheber DCE590

DEWALT erklärt hiermit, dass diese unter Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EC, EN ISO 12100:2010, EN 62841-1:2015 + A11:2022. Diese Produkte entsprechen außerdem den Richtlinien 2014/30/EU und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach. Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

Markus Rompel Vice President Engineering DEWALT, Richard-Klinger-Straße 11, 65510 Idstein, Deutschland 18.06.2024

WARNUNG: Zur Reduzierung der Verletzungsgefahr lesen Sie die Bedienungsanleitung.

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, unter Umständen zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nicht mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

*Datumcode 201811475B oder höher

**Datumcode 201536 oder höher

***Die Matrix mit den Akkuladezeiten dient nur zu Referenzzwecken; die tatsächliche Ladedauer hängt von der Temperatur und dem Zustand der Akkus ab.

ALLGEMEINE SICHERHEITSWARNHINWEISE FÜR ELEKTROWERKZEUGE

WARNUNG: Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

BEWAHREN SIE ALLE WARNUNGEN UND ANWEISUNGEN ZUM SPÄTEREN NACHSCHLAGEN AUF

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses) Elektrowerkzeug.

1) Sicherheit im Arbeitsbereich

a) Halten Sie den Arbeitsbereich sauber und gut ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle. b) Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Stecker des Elektrogerätes muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre, Radiatoren, Herde und

Kühlgeräte. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages. d) Überlasten Sie das Kabel nicht. Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages. e) Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischen Schlages. f) Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter oder RCD) geschützte Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerätes kann zu schweren Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den

Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie alle Einstellschlüssel oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen. g) Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der Einsatz von Staubsammlern kann staubbedingte Gefahren mindern. h) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4) Verwendung und Pflege des Elektrogerätes

a) Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für Ihre Arbeit passende Elektrogerät. Das richtige Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Trennen Sie den Stecker vom Netz und/oder den Akku (sofern abnehmbar) vom Elektrowerkzeug, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet. d) Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen. Elektrogeräte sind in den Händen nicht geschulter Personen gefährlich. e) Warten Sie die Elektrogeräte. Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen halten Sie das Elektrogerät

reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Elektrogeräte.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten. g) Verwenden Sie Elektrogeräte, Zubehör und Einsätze (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationen führen. h) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

5) Verwendung und Pflege von Akkugeräten

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann zu Brandgefahr führen, wenn es mit einem anderen Akku verwendet wird. b) Verwenden Sie Elektrogeräte nur mit den speziell vorgesehenen Akkus. Der Einsatz anderer Akkus kann zu Verletzungs- und Brandgefahr führen. c) Wenn Akkus nicht verwendet werden, halten Sie sie von anderen Metallteilen, z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallteilen fern, die eine Verbindung zwischen den Polen verursachen können. Wenn die Akkupole kurzgeschlossen werden, kann dies zu Verbrennungen oder einem Brand führen. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen. f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130 °C kann zur Explosion führen. g) Befolgen Sie alle Ladeanweisungen und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahr erhöhen.

6) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. b) Führen Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführt werden.

SICHERHEITSHINWEISE FÜR HEBEVORRICHTUNGEN

WARNUNG: Lesen Sie alle Sicherheitshinweise und Anweisungen und bewahren Sie sie zum späteren Nachschlagen auf. Die Nichtbeachtung dieser Warnhinweise kann zu schweren Verletzungen und Schäden am Gerät führen.

WARNUNG: VERWENDEN SIE den DCE590 NICHT an einem Kran oder einem ähnlichen Gerät.

a) Der DCE590 ist nicht zum Klettern oder zur Sicherung von Personen in irgendeiner Weise konzipiert oder bestimmt. Die Verwendung dieser Produkte zum Klettern oder zu einem anderen nicht vorgesehenen Zweck kann zu Verletzungen oder zum Tod führen. b) Wenn die Dichtungskraft des DCE590 während des Betriebs merklich nachlässt, überprüfen Sie die Schaumgummidichtung auf Verschleiß oder Beschädigung. Versuchen Sie nicht, etwas mit dem DCE590 zu heben, bevor Sie die Dichtung ersetzt haben. c) Wenn Sie das Gerät nicht benutzen, schützen Sie die Dichtung mit dem Dichtungsschutz. Bewahren Sie das Gerät in der Schutztasche/im Koffer auf oder lagern Sie es auf einer glatten Oberfläche, um Dellen oder Risse in der Dichtung zu vermeiden. d) Achten Sie beim Anheben großer Platten auf starken Wind. e) Der Benutzer soll einen Gehörschutz, eine Schutzbrille und Sicherheitsschuhe mit Stahlkappen tragen. f) Heben Sie nicht über Kopf und halten Sie den Bereich unter dem Werkzeug und der Last jederzeit frei von Menschen, Haustieren und allen Objekten, die beschädigt werden können. g) Halten Sie die Finger vom Saugnapf fern, wenn Sie ihn an der Last befestigen, da er beim Zusammenpressen der Dichtung eingeklemmt werden kann. h) Das Werkzeug darf nicht als Verankerung für Personen oder Gegenstände verwendet werden. i) Die Tragfähigkeit ist bei porösen Materialien deutlich geringer als bei nicht porösen Materialien und auch dann, wenn das Heben aus der vertikalen oder horizontalen Lage erfolgt. j) Nasse Bedingungen können ebenfalls zu einer geringeren Tragfähigkeit führen. k) Beim Heben von rutschigen Materialien, insbesondere in vertikaler Lage, ist Vorsicht geboten, da sie vom Hebewerkzeug abrutschen könnten. l) Zur Vermeidung von Verletzungen muss der Benutzer stets die richtige Hebetechnik und Positionierung anwenden.

m) Verwenden Sie das Werkzeug NICHT mit flexiblen Materialien. Dazu gehören auch dünne Kunststofffolien und -platten. Die Saugkraft kann das Material gegen die Dichtung drücken und das Vakuum unterbrechen, wodurch das Material herunterfällt bzw. bricht. n) Verwenden Sie das Werkzeug NICHT für Glas, das 3 mm (1/8") oder dünner ist. o) Lösen Sie das Vakuum oder schalten Sie das Gerät erst aus, wenn die Last sicher gelöst werden kann.

Restrisiken

Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

Schwerhörigkeit. - Verletzungsgefahr durch umherfliegende Teilchen. - Verbrennungsgefahr durch während des Betriebes heiß werdende Zubehörteile. - Verletzungsgefahr durch andauernden Gebrauch.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Ladegeräte

An DeWALT-Ladegeräten müssen keine Einstellungen vorgenommen werden, und sie wurden für eine möglichst einfache Bedienung konzipiert.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, ob die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Stellen Sie auch sicher, dass die Spannung Ihres Ladegeräts der Netzspannung entspricht.

Ihr DEWALT Ladegerät ist gemäß EN60335 doppelt isoliert. Es muss deshalb nicht geerdet werden.

Wenn das Netzkabel beschädigt ist, muss es nur von DeWALT oder einer autorisierten Kundendienststelle ausgetauscht werden.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II (Doppelisolierung) - Geräte, Typ 12 für Klasse I (Schutzleiter) - Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verwendung eines Verlängerungskabels

Ein Verlängerungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Ladegerätes geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1mm² und die Höchstlänge beträgt 30m

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

Wichtige Sicherheitshinweise für alle Akku-Ladegeräte

BEWAHREN SIE DIESE ANWEISUNGEN AUF: Dieses Handbuch enthält wichtige Sicherheits- und Betriebsanweisungen für kompatible Ladegeräte (siehe Technische Daten).

• Lesen Sie vor der Verwendung des Ladegeräts alle Anweisungen und Warnhinweise auf dem Ladegerät und dem Akku.

WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten in das Ladegerät gelangen lassen. Dies kann einen elektrischen Schlag zur Folge haben.

WARNUNG: Wir empfehlen die Verwendung einer Stromschutzeinrichtung mit einem Nennfehlerstrom von maximal 30 mA.

VORSICHT: Verbrennungsgefahr. Zur Reduzierung der Verletzungsgefahr sollen nur Akkus von DEWALT verwendet werden. Andere Akkutypen können bersten und Verletzungen und Sachschäden verursachen.

VORSICHT: Lassen Sie nicht zu, dass Kinder mit dem Spielzeug spielen.

HINWEIS: Wenn das Ladegerät in die Steckdose gesteckt wird, können die Ladekontakte im Ladegerät unter bestimmten Bedingungen durch Fremdmaterial kurzgeschlossen werden. Leitfähige Fremdmaterialien, z.B. unter anderem Stahlwolle, Alufolie oder angesammelte Metallpartikel, sollen von Hohlräumen des Ladegeräts ferngehalten werden. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose.

• Der Akku darf NIEMALS in einem anderen Ladegerät, außer dem in diesem Handbuch beschriebenen, aufgeladen werden. Das Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendung konzipiert.
• Diese Ladegeräte sind ausschließlich für das Laden von DEWALT Akkus bestimmt. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Setzen Sie das Ladegerät weder Regen noch Schnee aus.
• Ziehen Sie immer am Stecker und nicht am Kabel, um das Ladegerät von der Stromquelle zu trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabel reduziert.
• Verlegen Sie das Netzkabel so, dass niemand darauf treten oder darüber stolpern kann, und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetzt wird.
• Ein Verlängerungskabel sollte nur dann verwendet werden, wenn es absolut notwendig ist. Ein ungeeignetes Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Stellen Sie keine Gegenstände auf das Ladegerät bzw. stellen Sie das Ladegerät nicht auf eine weiche Oberfläche. Dadurch könnten die Lüftungsschlitze blockiert und das Gerät überhitzt werden. Stellen Sie das Ladegerät entfernt von Hitzequellen auf. Das Ladegerät ist oben und unten am Gehäuse mit Lüftungsschlitzen versehen.
• Betreiben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker—beschädigte Teile sind unverzüglich auszuwechseln.
• Benutzen Sie das Ladegerät nicht, wenn es einen harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer autorisierten Kundendienststelle.
• Das Ladegerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brand führen.
• Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer Kundendienststelle oder einer anderen qualifizierten Person ausgetauscht werden.
• Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges Herausnehmen des Akkus wird dieses Risiko nicht reduziert. Versuchen Sie NIEMALS 2 Ladegeräte miteinander zu verbinden. Das Ladegerät wurde für den Betrieb mit standardmäßigem 230V Netzstrom konzipiert. Es darf mit keiner anderen Spannung verwendet werden. Dies gilt nicht für das Fahrzeugladegerät.

Laden des Akkus (Abb. B)

HINWEIS: Um die maximale Leistung und Lebensdauer der Li-Ionen-Akkus zu gewährleisten, laden Sie das Akkupack vor der ersten Verwendung vollständig auf.

1. Stecken Sie das Ladegerät in eine geeignete Steckdose, bevor Sie das Akkupack einsetzen.
2. Legen Sie das Akkupack 16 in das Ladegerät ein und vergewissern Sie sich, dass es vollständig eingerastet ist. Die rote Leuchte (Aufladen) blinkt wiederholt und zeigt dadurch an, dass der Ladevorgang begonnen wurde.
3. Die blinkende Ladeanzeige der Phase 1 stellt den Ladevorgang dar, der den Akku auf den Großteil seiner Kapazität auflädt. Die blinkende Ladeanzeige der Phase 2 des Ladevorgangs stellt den verbleibenden oder abschließenden Ladevorgang dar, der den Akku auf seine volle Kapazität auflädt.
4. Der Abschluss des Ladevorgangs für Phase 1 oder Phase 2 wird dadurch angezeigt, dass das Licht der Phase dauerhaft leuchtet. Der Akku ist vollständig aufgeladen, wenn die Ladeleuchten von Phase 1 und von Phase 2 dauerhaft an sind, und kann dann entnommen und verwendet oder in der Ladestation gelassen werden.

HINWEIS: Zum Entnehmen des Akkupacks muss bei einigen Ladegeräten der Akku-Löseknopf 16 gedrückt werden.

Siehe Anzeigen unter zum Ladezustand der Akkus.

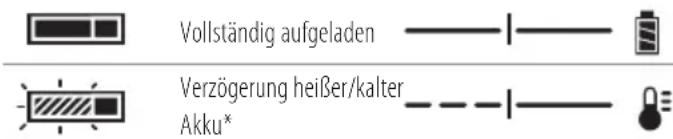

Anzeiger

• Die rote Leuchte blinkt in der Zeit weiter, aber eine gelbe Anzeige leuchtet bei diesem Vorgang dauerhaft. Sobald der Akku eine angemessene Temperatur erreicht hat, geht die gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang wieder auf.

Diese(s) kompatible(n) Ladegerät(e) lädt keine defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku an, indem es nicht leuchtet.

HINWEIS: Dies kann auch auf ein Problem mit dem Ladegerät hinweisen.

Wenn das Ladegerät auf ein Problem hinweist, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisierten Servicestelle.

Verzögerung heißer/kalter Akku

Wenn das Ladegerät erkennt, dass ein Akku zu heiß oder zu kalt ist, startet es automatisch eine „Verzögerung heißer/kalter Akku“, bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch in den Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer des Akkus.

Ein kalter Akku wird mit einer geringeren Geschwindigkeit als ein warmer Akku geladen. Der Akku wird während des gesamten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku wärmer wird.

Das Ladegerät DCB118 ist mit einem internen Gebläse ausgestattet, um das Akkupack zu kühlen. Das Gebläse wird automatisch eingeschaltet, wenn das Akkupack gekühlt werden muss. Benutzen Sie das Ladegerät nicht, wenn das Gebläse nicht ordnungsgemäß funktioniert oder die Lüftungsschlitze blockiert sind. Verhindern Sie, dass Fremdkörper in das Ladegerät eintreten können.

Elektronisches Schutzsystem

XR Li-Ionen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladung schützt.

Das Werkzeug wird automatisch ausgeschaltet, sobald sich das elektronische Schutzsystem einschaltet. Wenn dies geschieht, setzen Sie das Lithium-Ionen-Akku in das Ladegerät, bis es vollständig aufgeladen ist.

Wandmontage

Diese Ladegeräte sind so konzipiert, dass sie an der Wand oder aufrecht auf einem Tisch oder einer Arbeitsfläche montiert werden können. Positionieren Sie das Ladegerät bei Wandmontage in Reichweite einer Steckdose und abseits von Kanten oder anderen Hindernissen, die den Luftstrom beeinträchtigen könnten. Nutzen Sie die Rückseite des Ladegeräts als Schablone für die Position der Montageschrauben an der Wand. Montieren Sie das Ladegerät mit Schnellbauschrauben (separat erhältlich), die mindestens 25,4 mm lang sind und einen Schraubenkopfdurchmesser von 7–9 mm haben. Diese müssen in optimaler Tiefe in das Holz geschraubt werden, sodass ca. 5,5 mm der Schraube frei liegen. Richten Sie die Schlitze auf der Rückseite des Ladegeräts mit den frei liegenden Schrauben aus und führen Sie diese vollständig in die Schlitze ein.

Anweisungen zur Reinigung des Ladegeräts

WARNUNG: Stromschlaggefahr. Trennen Sie das Ladegerät vor der Reinigung von der Steckdose. Schmutz und Fett können mit einem Tuch oder einer weichen, nicht-metallischen Bürste vom Äußeren des Ladegeräts entfernt werden. Keinesfalls Wasser oder irgendwelche Reinigungslösungen verwenden. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Akkus

Wichtige Sicherheitsvorschriften für alle Akkus

Achten Sie bei der Bestellung von Ersatzakkus darauf, Katalognummer und Spannung anzugeben.

Der Akku ist bei der Lieferung nicht vollständig aufgeladen. Lesen Sie die folgenden Sicherheitsvorschriften, bevor Sie den Akku und das Ladegerät verwenden. Befolgen Sie dann die beschriebenen Ladeverfahren.

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Laden oder verwenden Sie Akkus nicht in explosionsgefährdeten Umgebungen, in denen sich z.B. brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden.
• Setzen Sie Akkus niemals mit Gewalt in das Ladegerät ein. Nehmen Sie an Akkus keine Veränderungen vor, damit sie in ein nicht-kompatibles Ladegerät passen; andernfalls kann der Akku reiben und schwere Verletzungen verursachen.
• Laden Sie die Akkus nur in Ladegeräten von DEWALT.
• Gerät KEINEM Spritzwasser aussetzen oder in Wasser oder andere Flüssigkeiten tauchen. Lagern oder laden Sie die Akkus niemals in Bereichen, in denen die Temperatur unter 4°C (39°F) fällt (z.B. Scheunen oder Metallgebäude im Winter) oder 40°C (104°F) erreicht oder übersteigt (z.B. Scheunen oder Metallgebäude im Sommer).
• Akku nicht verbrennen, auch nicht bei schwerer Beschädigung oder völliger Entleerung. Der Akku kann im Feuer explodieren. Es entstehen giftige Dämpfe und Stoffe, wenn Lithium-Ionen-Akkus verbrannt werden.
• Wenn der Inhalt des Akkus mit der Haut in Berührung kommt, den Bereich sofort mit milder Seife und Wasser abwaschen. Falls die Flüssigkeit in die Augen gelangt, das offene Auge 15 Minuten lang spülen, oder bis die Reizung aufhört. Ist ärztliche Hilfe erforderlich, geben Sie an, dass das Elektrolyt des Akkus aus einer Mischung aus flüssigen organischen Carbonaten und Lithiumsalzen besteht.
• Der Inhalt von geöffneten Akkuzellen kann die Atemwege reizen. Für Frischluft sorgen. Bei anhaltenden Beschwerden einen Arzt aufsuchen.

WARNUNG: Verbrennungsgefahr. Die Akkuflüssigkeit kann brennbar sein, wenn sie Funken oder Flammen ausgesetzt wird.

WARNUNG: Keinesfalls versuchen, den Akku zu öffnen. Wenn das Akkugehäuse Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit einem Hammer darauf geschlagen oder getreten wurde). Gefährliche oder tödliche Verletzungen durch Stromschlag können die Folge sein. Beschädigte Akkus sollen zum Recycling zur Kundendienststelle zurückgebracht werden.

WARNUNG: Feuergefahr. Akku nicht so aufbewahren oder transportieren, dass metallische Gegenstände

die offenen Pole berühren können. Bringen Sie den Akku beispielsweise nicht in Schürzen, Taschen, Werkzeugkästen, Produkt-Kit-Boxen, Schubladen, etc. unter, in denen sich lose Nägel, Schrauben, Schlüssel, etc. befinden.

VORSICHT: Wenn es nicht in Gebrauch ist, legen Sie das Werkzeug auf eine stabile Oberfläche, wo es kein Stolpern oder Stürze verursachen kann. Bestimmte Werkzeuge mit großen Akkus stehen aufrecht auf dem Akku und können nicht umgeworfen werden.

Bestimmte Werkzeuge mit großen Akkus stehen aufrecht auf dem Akku und können nicht umgeworfen werden.

Transport

WARNUNG: Feuergefahr. Beim Transport von Akkus können Brände entstehen, wenn die Batterieanschlüsse unbeabsichtigt in Kontakt mit leitfähigen Materialien kommen. Stellen Sie beim Transportieren von Akkus sicher, dass die Batterieanschlüsse geschützt und gut isoliert sind, damit sie nicht in Kontakt mit Materialien kommen können, durch die ein Kurzschluss entstehen kann. HINWEIS: Lithium-Ionen-Akkus sollen nicht in aufgegebenem Reisegepäck transportiert werden.

DeWALT-Akkus erfüllen alle geltenden Transportvorschriften, so wie sie von den Industrie- und Rechtsnormen vorgeschrieben werden, einschließlich der UN-Empfehlungen für die Beförderung gefährlicher Güter; der Vorschriften über die Beförderung gefährlicher Güter der International Air Transport Association (IATA), der International Maritime Dangerous Goods (IMDG) Regulations und der Regelungen des europäischen Übereinkommens über die internationale Beförderung gefährlicher Güter auf der Straße (ADR). Lithium-Ionen-Zellen und -Akkus wurden gemäß Abschnitt 38.3 der "Empfehlungen der Vereinten Nationen zur Beförderung gefährlicher Stoffe, Testhandbuch und Kriterien" getestet.

In den meisten Fällen ist der Versand eines DEWALT-Akkus von der Einstufung als voll reguliertes gefährliches Gut der Klasse 9 ausgenommen. In der Regel werden nur Transporte von Lithium-Ionen-Akkus mit einer Nennenergie von mehr als 100 Wattstunden (Wh) als vollständig regulierter Gefahrstoff der Klasse 9 betrachtet. Für alle Lithium-Ionen-Akkus ist die Wh-Bewertung auf dem Akku angegeben. Darüber hinaus empfiehlt DEWALT aufgrund komplexer Vorschriften nicht den Luftversand von Lithium-Ionen-Akkus, und zwar unabhängig von der Wh-Bewertung. Der Transport von Werkzeugen mit Akkus (Combo-Kits) kann per Luftfracht erfolgen, wenn die Wattstundenbewertung des Akkus nicht mehr als 100 Wh beträgt. Unabhängig davon, ob ein Transport als ausgenommen oder vollständig reguliert gilt, liegt es in der Verantwortung des

Versenders, sich über die aktuellen Vorschriften in Bezug auf die Anforderungen für Verpackung, Etikettierung/Kennzeichnung und Dokumentation zu informieren.

Die Informationen in diesem Abschnitt des Handbuchs werden in gutem Glauben zur Verfügung gestellt und es wird davon ausgegangen, dass sie zum Zeitpunkt der Erstellung des Dokuments korrekt sind. Jedoch wird keine Garantie, weder ausdrücklich noch implizit, gegeben. Es liegt in der Verantwortung des Kunden sicherzustellen, dass seine Tätigkeiten den geltenden Vorschriften entsprechen.

Empfehlungen zur Aufbewahrung

1. Der beste Aufbewahrungsort ist kühl und trocken – ohne direkte Sonneneinstrahlung und übermäßige Wärme oder Kälte. Lagern Sie nicht verwendete Akkus bei Raumtemperatur, um die optimale Leistung und Lebensdauer des Akkus zu erhalten.
2. Bei längerer Aufbewahrung sollte ein vollständig aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um optimale Ergebnisse zu erhalten.

Hinweis: Akkus sollten nicht vollständig entladen aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladen werden.

Etiketten auf dem Ladegerät und Akku

Neben den Piktogrammen in dieser Anleitung können sich auf dem Ladegerät und dem Akku folgende Piktogramme befinden:

Vor der Verwendung die Betriebsanleitung lesen.

Informationen zur Ladedauer siehe Technische Daten.

Nicht mit leitfähigen Objekten prüfen.

Laden Sie keine beschädigten Akkus auf.

Setzen Sie Akkus keinem Wasser aus.

Lassen Sie beschädigte Kabel sofort austauschen.

Aufladung nur zwischen 4°C und 40°C durchführen.

Nur in Innenräumen verwenden.

Entsorgen Sie Akkus auf umweltfreundliche Weise.

Laden Sie Akkupacks nur mit dafür vorgesehenen DEWALT-Ladegeräten auf. Das Aufladen von anderen als den vorgesehenen DEWALT-Akkus mit einem DEWALT-Ladegerät kann zum Bersten der Akkus oder zu anderen gefährlichen Situationen führen.

Werfen Sie den Akku nicht ins Feuer.

Akkutyp

Diese Akkus können verwendet werden: DCB181, DCB183, DCB184 und DCB549. Weitere Angaben sind den Technischen Daten zu entnehmen.

Packungsinhalt

Die Packung enthält:

1 Grabo Saugheber, 1 Sonnenblende, 1 Dichtungsschutz, 1 Li-Ion-Akku (Modelle C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1), 2 Li-Ion-Akkus (Modelle C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2), 3 Li-Ion-Akkus (Modelle C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3), 1 Betriebsanleitung

HINWEIS: Akkus, Ladegeräte und Transportboxen sind im Lieferumfang von N-Modellen nicht enthalten. Akkus und Ladegeräte sind im Lieferumfang von NT-Modellen nicht enthalten. B-Modelle umfassen Akkus mit Bluetooth®-Akkus.

HINWEIS: Die Wortmarke und Logos Bluetooth® sind eingetragene Marken im Besitz von Bluetooth®, SIG, Inc. und jeder Verwendung dieser Marken durch DEWALT erfolgt unter Lizenz. Andere Marken und Markennamen sind das Eigentum ihrer jeweiligen Eigentümer.

• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.
• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Tragen Sie Gehörschutz.

Tragen Sie Augenschutz.

Tragen Sie Fußschutz.

Lage des Datumscodes (Abb. H)

Der Code für das Herstellungsdatum besteht aus einer 4-stelligen Jahresangabe, gefolgt von einer 2-stelligen Wochenangabe und einem 2-stelligen Werkcode.

Beschreibung (Abb. A)

WARNUNG: Nehmen Sie niemals Änderungen am Lackierwerkzeug oder dessen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen.

1 Haupthandgriff 2 Ein-/Ausschalter 3 Motorgehäuse 4 Gehäuse des Saughebers 5 Gurtschlosser 6 LED-Bildschirm 7 Taste „Mode" 8 Taste „Vakuum" 9 Löseknopf 10 Sperrtaste des Auslösechalters 11 Saugnapf 12 Schaumgummidichtung 13 Dichtungsschutz 14 Luftfilter 15 Akku 16 Akku-Löseknopf 17 Sonnenblende

Verwendungszweck

Der DCE590 ist ein Hebewerkzeug, das für das professionelle Heben, Bewegen und Verlegen von Gegenständen wie Pflastersteinen, Fliesen, Trockenbauwänden, Möbeln und Großgeräten konzipiert ist. Nur für den Innenbereich.

≤265 lb (120 kg)

HORIZONTAL: Heben von Material, das flach auf dem Boden liegt.

Ein einzelner DCE590 bietet unter idealen Bedingungen bis zu 120 kg (265 lbs) horizontale Hubkraft.

VERTIKAL: Heben von Material an seinem Rand.

Ein einzelner DCE590 bietet unter idealen Bedingungen bis zu 60 kg (132 lbs) vertikale Hubkraft.

Für eine höhere Hebeleistung verwenden Sie zwei DCE590 Saugheber.

Nicht in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen verwenden.

Der DCE590 ist ein Elektrowerkzeug für den professionellen Gebrauch.

JUNG: VERWENDEN SIE den DCE590 NICHT an einem Kran oder einem ähnlichen Gerät.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Werkzeug kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

• Kleine Kinder und behinderte Personen. Dieses Gerät ist nicht zur Verwendung durch Kinder oder behinderte Personen ohne Aufsicht gedacht.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen

oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassen werden.

Name des Dekodierwerkzeugs, DCE590:

D = DEWALT C = Schnurlos E = Werkzeugkategorie. 590 = Hebewerkzeug

ZUSAMMENBAUEN UND EINSTELLEN

WARNUNG: Zur Reduzierung der Gefahr schwerer Verletzungen das Gerät ausschalten und den Akku herausnehmen, bevor Sie Einstellungen vornehmen oder Anbauteile oder Zubehör montieren/demontieren. Ungewolltes Anlaufen kann Verletzungen verursachen. WARNUNG: Verwenden Sie ausschließlich DEWALT-Akkus und -Ladegeräte.

Anbringen und Entfernen der Sonnenblende (Abb. C)

Die Sonnenblende 17 kann angebracht werden, um den LED-Bildschirm 6 abzudecken.

Anbringen

1. Richten Sie die beiden Befestigungsbolzen 23 an der Sonnenblende 17 aus, und drücken Sie sie so, dass sie mit den beiden Befestigungslöchern 24 genau oberhalb des LED-Bildschirms 6 am Motorgehäuse 3 übereinstimmen.
2. Drücken Sie die beiden Befestigungsbolzen 23 fest in die Befestigungslöcher 24, bis die Sonnenblende 17 bündig am Motorgehäuse 3 anliegt.

Entfernen

1. Ziehen Sie die Sonnenblende 17 kräftig nach oben und vom Motorgehäuse 3 weg.

LED-Bildschirm (Abb. D-G)

Der DCE590 ist mit einem mehrfarbigen LED-Bildschirm 6 ausgestattet. Der LED-Bildschirm 6 zeigt die Druckeinheiten, den Ladezustand des Akkus und die Druckanzeigeleuchten an.

Moduswahlschalter 7 (Abb. A, E)

1. Drücken Sie die Taste „Mode“ 7 so lange, bis die Masseinheit auf PSI oder BAR eingestellt ist.

Die Vakuumanzeigen 18 sind grün (Abb. D-G)

Wenn die Taste „Vakuum“ 8 aktiviert ist, leuchten die vier Vakuumanzeigen 18 grün.

1. Schieben Sie den Ein-/Ausschalter 2 auf ON (Ein). Der DCE590 ist jetzt eingeschaltet und der LED-Bildschirm 6 zeigt 0 bar/PSI und es sind keine Anzeigeleuchten an.
2. Nach dem Aufsetzen auf die saubere Oberfläche der anzuhebenden Last drücken Sie einmal die Taste „Vakuum“ 8. Daraufhin wird die Vakuumpumpe aktiviert und der Druck beginnt sich auf -0,83 bar (-12 PSI) aufzubauen. Auf dem LED-Bildschirm 6 leuchten nacheinander vier grüne Anzeigeleuchten auf, wenn der Druck den Höchstwert erreicht hat.
3. Je nach Auswahl mit der Taste „Mode“ zeigt der LED-Bildschirm 6 den Druck in den Einheiten bar oder PSI an. Die Vakuumpumpe geht aus, sobald der Druck -0,83 bar (-12 PSI) erreicht hat.
4. Wenn das Vakuum unter -0,81 bar (-11,7 PSI) fällt, wird die Vakuumpumpe automatisch aktiviert, um den Saugdruck wieder auf -0,83 bar (-12 PSI) zu erhöhen.
5. Wenn das Material zu porös ist, um einen Saugdruck von -0,83 bar (-12 PSI) zu erreichen, läuft die Vakuumpumpe dauerhaft.

WARNUNG: Seien Sie in diesem Fall beim Heben vorsichtig, da die Hebefähigkeit eingeschränkt ist.

1. Der Löseknopf 9 und der Ein-/Ausschalter 2 werden elektronisch deaktiviert, während die Vakuumpumpe läuft.

Die Vakuumanzeigen 18 sind rot (Abb. D-G).

Wenn die Taste "Vakuum" 8 deaktiviert ist, blinken die Vakuumanzeigen 18 rot.

1. Um die Last zu lösen, schalten Sie die Vakuumpumpe aus, indem Sie die Taste "Vakuum" 8 drücken. Die Vakuumanzeigen 18 blinken schnell rot.
2. Schieben Sie die Sperrtaste des Auslöseschalters 10 nach vorne und halten Sie den Löseknopf 9 gedrückt, um das Vakuum freizugeben und die Last zu lösen.
3. Die vier Vakuumanzeigen 18 hören nacheinander auf zu leuchten, wenn der Druck abfällt.

Der LED-Bildschirm blinkt und es ertönt der Signalton für einen niedrigen Akkustand (Abb. G).

1. Der Signalton ertönt und der LED-Bildschirm 6 blinkt, um einen niedrigen Akkustand anzuzeigen.

WARNUNG: Wenn der Signalton für einen niedrigen Akkustand ertönt und der LED-Bildschirm 6 blinkt, muss der Benutzer die angehobene Last sofort absetzen und sichern, da sonst die Gefahr besteht, dass das Hebegerät die Last vorzeitig freigibt. Das kann dann zu schweren Verletzungen und Schäden am angehobenen Material führen. Drücken Sie nach dem Absetzen der Last die Taste "Vakuum", um die Vakuumpumpe zu deaktivieren, schieben Sie die Sperrtaste des Auslöseschalters 10 nach vorne und halten Sie dann den Löseknopf 9 gedrückt, um den verbleibenden Saugdruck abzulassen und die Last freizugeben. Ersetzen oder laden Sie den Akku. Der DCE590 lässt den Beginn eines Hebevorgangs nicht zu, wenn der Ladezustand des Akkus unter 20 % liegt.

WARNUNG: Bei einem Stromausfall hält der DCE590 poröse Materialien fünf Minuten lang fest. Der DCE590 hält poröse Materialien bei einem Stromausfall nicht fest.

1. Ein Alarmton ertönt, wenn der Saugdruck unter -0,81 bar (-11,7 PSI) fällt, auch wenn der Akku voll geladen ist. HINWEIS: Dies kann bei porösen Materialien unter -0,81 bar (-11,7 PSI) geschehen.
2. Wenn das Vakuum nicht ausreicht, muss der Benutzer die angehobene Last sofort absetzen und sichern. Wenn der Druck nachlässt, sollte der Benutzer die Schaumgummidichtung 12 austauschen oder das Werkzeug an einem nicht-porösen Abschnitt des Materials neu ansetzen.

Ladestandsanzeige (Abb. H, I)

Das Modell DCE590 ist mit einer Ladestandsanzeige ausgestattet. Diese Anzeige zeigt während des Betriebs den aktuellen Ladestand des Akkus an. Sie zeigt nicht die Funktionsfähigkeit des Werkzeugs an und unterliegt Unterschieden, die auf Bauteilen, Temperatur und Anwendungsart des Endbenutzers basieren.

Die Ladestandanzeige-LEDs 25 leuchten und zeigen den Prozentsatz an Ladung im Akku an. - Wenn alle drei Ladestandanzeige-LEDs 25 leuchten, ist der Akku vollständig geladen. - Wenn eine der Ladestandsanzeige-LEDs 25 leuchtet, ist der Ladestand niedrig, und wenn sie rot blinkt, ist der Akku entladen. Nehmen Sie den Akku heraus und laden Sie ihn auf.

Status der Ladestandanzeige

	LADEZUSTAND	FARBE DER LADEKONTROLLLEUCHTE
100% - 75% Gelb
50% - 75% Gelb
10% - 50% Rot
10% oder weniger. Abschaltung wegen schwachem Akku		Rot und LED-Bildschirm blinkt.

BETRIEB

Betriebsanweisungen

WARNUNG: Beachten Sie immer die Sicherheitsanweisungen und die geltenden Vorschriften.

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem

Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

Richtige Haltung der Hände (Abb. I)

WARNUNG: Zur Reduzierung des Risikos schwerer Verletzungen muss IMMER die richtige Handstellung eingehalten werden, wie in der Abbildung gezeigt.

WARNUNG: Zur Reduzierung des Risikos schwerer Verletzungen muss das Gerät IMMER fest in den Händen gehalten werden, damit jederzeit richtig reagiert werden kann.

Beim Heben von Material mit der Hand müssen die Hände so auf dem Haupthandgriff 1 liegen, dass der Daumen auf den LED-Bildschirm 6 zeigt.

Einsetzen und Entfernen des Akkus aus dem Werkzeug (Abb. B)

HINWEIS: Vergewissern Sie sich, dass Ihr Akku 15 vollständig geladen ist.

Einsetzen des Akkus in den Werkzeuggriff

1. Richten Sie den Akku an der Aussparung im Inneren des Werkzeuggriffs (Abb. B) aus.
2. Schieben Sie den Akku in den Griff, bis er fest im Werkzeug sitzt, und stellen Sie sicher, dass Sie das Einrasten der Sicherung hören.

Entfernen des Akkus aus dem Werkzeuggriff

1. Drücken Sie den Akku-Löseknopf 16 und ziehen Sie den Akku kräftig aus dem Werkzeuggriff.
2. Legen Sie den Akku.

Akku-Ladestandsanzeige (Abb. B)

Einige Akkus von DEWALT besitzen eine Ladestandsanzeige mit drei grünen LEDs, die den verbleibenden Ladestand des Akkus anzeigen. Zum Betätigen der Ladestandsanzeige halten Sie die Taste für die Ladestandsanzeige 28 gedrückt. Eine Kombination der drei grünen LEDs leuchtet auf und zeigt den verbleibenden Ladestand an. Wenn der verbleibende Ladestand im Akku nicht mehr ausreicht, um das Werkzeug zu verwenden, leuchtet die Ladestandsanzeige nicht auf und der Akku muss aufgeladen werden.

HINWEIS: Die Ladestandsanzeige ist nur eine Schätzung des verbleibenden Akku-Ladestands. Sie zeigt nicht die Funktionsfähigkeit des Werkzeugs an und unterliegt Unterschieden, die auf Bauteilen, Temperatur und Anwendungsart des Endbenutzers basieren.

Empfohlene Materialien

WARNUNG: Heben Sie den Gegenstand immer zur Probe ein paar Zentimeter an, damit Sie die Fähigkeiten des DCE590 für das anzuhebende Material kennen. WARNUNG: Befestigen Sie den DCE590 immer so nahe wie möglich am Schwerpunkt der Last. Stellen Sie sicher, dass die Last bei dem probeweisen Heben ausgeglichen verteilt ist. WARNUNG: Lassen Sie die Vakuumpumpe unabhängig vom Material eingeschaltet, bis die Last sicher gelöst werden kann. WARNUNG: NEHMEN Sie die Batterie nicht heraus, solange der DCE590 am Material befestigt ist.

Typische poröse Materialien

• Stein - Trockenbauwände
• Holz - Beton
• Sperrholz - Zementplatten

VORSICHT: Beim Heben von halbporösen Materialien wie porösem Stein, Holz, Gipskartonplatten, einigen OSB-Platten oder Beton muss die Vakuumpumpe während des Hebens eingeschaltet bleiben. WARNUNG: Beim Heben poröser Lasten kann sich die Vakuumpumpe ein- und ausschalten. Seien Sie äußerst vorsichtig, wenn sich die Vakuumpumpe ein- und ausschaltet oder ständig läuft, da sie die Last dann möglicherweise nicht zuverlässig halten kann. Die Hebekraft ist in dem Fall verringert.

VORSICHT: Bei sehr porösen Materialien oder Materialien, die Risse haben, funktioniert der DCE590 nicht. Dazu gehören einige Kalksteinarten, Trockenbeton und die meisten OSB-Platten.

Typische nicht-poröse Materialien

• Glas - fertig bearbeitetes

Glasfasergewebe

• Glatte Fliesen - Kunststoff, Marmor, Metall

Bei diesen Materialien nicht verwenden

WARNUNG: Verwenden Sie den DCE590 nicht für andere als die beschriebenen Zwecke.

WARNUNG: Heben Sie keine Materialien, die nicht für den vorgesehenen Zweck geeignet sind.

WARNUNG: Nicht zum Anheben von Solarmodulen verwenden. Stromschlaggefahr.

• Schiefer - Kunststoffplatten
• Glas mit einer Dicke von weniger als 3 mm (1/8")

Gummi oder andere flexible Materialien

WARNUNG: Nicht für Materialien wie Schiefer verwenden, da dies ein blättriges Gestein ist. An der Oberseite kann ein dichtes Vakuum entstehen, aber die Schichten können sich trennen, wodurch sich der Rest des Materials löst und das Vakuum unterbricht.

VORSICHT: Beim Heben von laminierten Materialien wie Platten kann an der Oberseite davon ein dichtes Vakuum entstehen, aber die Schichten können sich trennen, wodurch sich der Rest des Materials löst und das Vakuum unterbricht.

VORSICHT: Entfernen Sie IMMER alle Schutzfolien von dem Gegenstand, an dem der DCE590 befestigt werden soll.

VORSICHT: NICHT für sehr dünne oder brüchige Materialien verwenden, einschließlich Glas mit einer Dicke von weniger als 3 mm (1/8"). Der Saugdruck kann dazu führen, dass sich das Material verbiegt und bricht.

VORSICHT: NICHT für dünne Kunststoffplatten, Gummi oder andere flexible Materialien verwenden. Der Saugdruck kann das Material gegen das Vakuumablassventil im Saugnapf hochziehen. Dadurch wird das Lösen des Materials verhindert.

VORSICHT: Verwenden Sie den DCE590 NICHT, um Tiere zu heben.

VORSICHT: Nicht auf Haut oder andere empfindliche Oberflächen auftragen.

1. Wenn das Vakuum im Laufe der Zeit nicht mehr ausreicht, wird automatisch die Vakuumpumpe aktiviert, bis der volle Saugdruck wieder erreicht ist.
2. Deaktivieren Sie die Taste „Vakuum" 8 erst, wenn Sie bereit sind, die Last zu lösen.

Heben von Materialien (Abb. A, D, I–L)

WARNUNG: Ein einzelner DCE590 bietet unter idealen Bedingungen bis zu 120 kg (265 lbs) horizontale Hubkraft und bis zu 60 kg (132 lbs) vertikale Hubkraft. Siehe Abschnitt Verwendungszweck am Anfang dieses Handbuchs.

WARNUNG: Die Verwendung des DCE590 bei einer Abdung von unter 20 % kann zu schweren Verletzungen und zur Beschädigung des zu hebenden Materials führen.

WARNUNG: Reinigen Sie das vorgesehene zu hebende Material vor dem Anheben von Staub und Schmutz.

WARNUNG: Achten Sie beim Heben von Gegenständen darauf, dass die Taste „Vakuum" 8 während des Hebevorgangs eingeschaltet bleibt. Schieben Sie den Ein-/Ausschalter 2 nicht auf OFF (Aus) 21.

WARNUNG: NEHMEN SIE die Batterie nicht heraus, solange der DCE590 am Material befestigt ist.

WARNUNG: Überprüfen Sie vor jedem Hebevorgang die Schaumgummidichtung auf Beschädigungen und die Luftfilter auf Verstopfungen. Wenn der Saugdruck nach dem Abschalten des Motors schneller als erwartet abfällt, muss die Schaumgummidichtung ausgetauscht werden.

WARNUNG: Überprüfen Sie das Werkzeug wöchentlich auf Beschädigung oder Verschleiß. Ersetzen Sie beschädigte Teile vor dem weiteren Gebrauch.

WARNUNG: Lassen Sie den DCE590 NICHT unbeaufsichtigt, wenn Material daran befestigt ist.

WARNUNG: VERWENDEN SIE den DCE590 NICHT in der Nähe von Feuer oder offenen Flammen.

WARNUNG: VERWENDEN SIE den DCE590 NICHT mehr als einige Stunden im Dauerbetrieb. Saugheber sind nur für das kurzzeitige Heben und Tragen von Lasten geeignet.

WARNUNG: VERWENDEN SIE den DCE590 NICHT an einem Kran oder einem ähnlichen Gerät.

1. Schieben Sie den Ein-/Ausschalter 2 auf ON (Ein 22).
2. Setzen Sie den DCE590 mit der Schaumgummidichtung 12 bündig auf die Oberfläche des zu hebenden Gegenstands. Vergewissern Sie sich, dass die Oberfläche sauber und trocken ist, und platzieren Sie den DCE590 möglichst über dem Schwerpunkt.

HINWEIS: Wenn Sie mehrere DCE590 verwenden, setzen Sie jeden Heber etwa gleich weit vom Schwerpunkt entfernt an. HINWEIS: Platzieren Sie den DCE590 nicht über Löchern und Rissen, da sonst kein Vakuum erzeugt wird oder es schnell wieder verloren geht.

HINWEIS: Bei einigen strukturierten Oberflächen müssen Sie möglicherweise mit dem DCE590 und der Schaumgummidichtung 12 Druck auf die Oberfläche ausüben, um die Abdichtung zu unterstützen.

1. Nach dem Drücken der Taste "Vakuum" 8 leuchten die Vakuumanzeigen auf dem LED-Bildschirm 6 grün, und sofern die Akkuladung nicht unter 20 % liegt, ist das Gerät einsatzbereit.

HINWEIS: Der DCE590 lässt den Beginn eines Hebevorgangs nicht zu, wenn der Ladezustand des Akkus zu niedrig ist. Wenn der Signalton für einen niedrigen Akkustand ertönt und der LED-Bildschirm 6 blinkt, muss der Benutzer die angehobene Last sofort absetzen und sichern, da sonst die Gefahr besteht, dass das Hebegerät die Last vorzeitig freigibt.

WARNUNG: Bei einem Stromausfall hält der DCE590 poröse Materialien bis zu fünf Minuten lang fest. Der DCE590 hält poröse Materialien bei einem Stromausfall nicht fest.

1. Drücken Sie die Taste „Vakuum" 8, um die Vakuumpumpe einzuschalten und an der Oberfläche des anzuhebenden

Gegenstandes eine Vakuumabdichtung zu erzeugen.

HINWEIS: Möglicherweise müssen Sie etwas Druck ausüben, um die Abdichtung zu unterstützen. Es kann bis zu fünf Sekunden dauern, bis die maximale Vakuumabdichtung erreicht ist.

1. Wenn die Vakuumpumpe den maximalen Abdichtungsbereich erreicht hat, stoppt die Vakuumpumpe, bleibt aber aktiviert.

Die Vakuumabdichtung ist dann aktiviert und der Gegenstand kann angehoben werden. Stellen Sie sicher, dass die Last ausgeglichen verteilt ist. Anderenfalls muss der Heber gelöst werden und die obigen Schritte müssen an einer besser ausgeglichenen Stelle wiederholt werden.

HINWEIS: Bei porösen Materialien erreicht der Saugdruck möglicherweise nicht den maximalen Bereich und die Vakuumpumpe läuft weiter, um den Saugdruck aufrechtzuerhalten.

WARNUNG: Vor jedem Transport der angehobenen Last in geringer Höhe muss der sichere Halt überprüft werden, um Verletzungen durch das Herunterfallen der angehobenen Last zu vermeiden.

WARNUNG: Drücken Sie die Taste "Vakuum" keinesfalls während eines Hebevorgangs erneut, da sonst die Druckhaltefunktion der Pumpe deaktiviert wird.

WARNUNG: Achten Sie beim Transport von angehobenen Lasten immer auf freie Sicht auf Ihr Ziel, um Zusammenstöße zu vermeiden.

WARNUNG: Angehobene Lasten dürfen nicht geschwenkt, geworfen oder gestoßen werden.

1. Wenn Sie mit dem Hebevorgang für einen Gegenstand fertig sind, setzen Sie ihn ab und sichern Sie ihn. Drücken Sie erst dann die Taste "Vakuum" 8. Die vier Vakuumanzeigen 18 blinken daraufhin rot. Das Werkzeug kann nun gelöst werden.
2. Schieben Sie die Sperrtaste des Auslöseschalters 10 nach vorne und halten Sie dann den Löseknopf 9 gedrückt, um das Material freizugeben. Die vier Vakuumanzeigen 18 hören nacheinander auf zu leuchten, wenn der Druck abfällt, und die Druckmesseinheiten stehen auf Null.
3. Nehmen Sie das Gerät vom Material ab.

WARTUNG

Ihr Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßigen Reinigung ab.

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem

Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein

unbeabsichtigtes Starten kann zu Verletzungen führen.

Das Ladegerät und der Akku können nicht gewartet werden.

Zu einer ordnungsgemäßen Werkzeugwartung gehören tägliche und vierteljährliche Inspektionen.

Überprüfen Sie jeden Tag Folgendes: Risse, Verformung oder Beschädigung des Heberkörpers, ordnungsgemäßes Erreichen des Saugdrucks -0,83 bar (-12 PSI), Schnitte, Risse, Abnutzung oder Beschädigung der Schaumgummidichtung, Vakuumleckage, Saugdruckreduktionsrate, fehlende Kontrollmarkierungen und Etiketten.

Prüfen Sie vierteljährlich Folgendes: Alle Elemente der täglichen Kontrollen sowie lockere Befestigungen, Verformungen, Risse, Korrosionsschäden an der Struktur, Schäden an Bedienelementen und fehlende Sicherheitsaufkleber.

Auswechseln der Schaumgummidichtung (Abb. M)

WARNUNG: Zur Reduzierung der Gefahr schwerer Verletzungen das Gerät ausschalten und den Akku entfernen, bevor Sie Einstellungen vornehmen oder Anbauteile oder Zubehör montieren/demontieren.

Ungewolltes Anlaufen kann Verletzungen verursachen.

Ersatz-Schaumstoffdichtungen, DZE591, sind bei Ihrem Händler oder einer autorisierten Kundendienststelle erhältlich.

1. Entfernen Sie eine verschlissene oder beschädigte Schaumgummidichtung 12, indem Sie sie aus dem Werkzeug herausziehen.

HINWEIS: Stellen Sie sicher, dass die Rille, in der die Dichtung liegt, frei von Verunreinigungen ist.

1. Bringen Sie eine neue Schaumgummidichtung 12 wie in Abb. M gezeigt an. Vergewissern Sie sich vor der Verwendung des Werkzeugs, dass die Schaumgummidichtung 12 richtig und sicher sitzt. (Verwenden Sie KEINEN Klebstoff.)

Schmierung

Ihr Elektrogerät benötigt keine zusätzliche Schmierung.

Reinigung

WARNUNG: Stromschlag und mechanische Gefahren. Trennen Sie das Elektrogerät vor der Reinigung von der Stromquelle.

WARNUNG: Zur Gewährleistung eines sicheren und ordnungsgemäßen Betriebs sind das Elektrogerät und die Lüftungsschlitze stets sauber zu halten.

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nichtmetallischen Teile des Geräts. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

WARNUNG: Verwenden Sie für die regelmäßige Reinigung der Saugflächen KEINE aggressiven

Reinigungsmittel.

Die Lüftungsschlitze können mit einer trockenen, weichen, nichtmetallischen Bürste und/oder einem geeigneten Staubsauger gereinigt werden. Keinesfalls Wasser oder irgendwelche Reinigungslösungen verwenden. Tragen Sie einen zugelassenen Augenschutz und eine zugelassene Staubmaske.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von DEWALT angegeben wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Zum Verringern des Verletzungsrisikos dürfen nur von DEWALT empfohlene Zubehörteile für diese Produkte verwendet werden.

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.

Anbringen eines Hebegurts (Abb. A, N-Q)

WARNUNG: Hebezubehör muss folgende Anforderungen erfüllen: EN818 für kurzgliedrige Anschlagketten, EN1492 für textile Anschlagmittel, EN1677 für Bauteile von Anschlagmitteln und EN13414 für Anschlagmittel aus Stahlseilen.

HINWEIS: Der Benutzer ist verantwortlich für die Beschaffung eines Hebegurts 19 (separat erhältlich), der für die Verwendung mit seinem Gerät geeignet ist. Bringen Sie die vier Gurtschlösser 5 um das Hebezeuggehäuse 4 herum an.

WARNUNG: Verwenden Sie den DCE590 NICHT an einem Kran oder einem ähnlichen Gerät.

1. Befestigen Sie jeden der Clips 20 an den Enden des Hebegurts 19 in den vier Gurtschlössern 5. HINWEIS: Sie müssen den Hebegurt 19 mit jedem der vier Gurtschlösser 5 verbinden. Je nach Ausrichtung des Hebezeugs können auch nur zwei der Gurtschlösser 5 verwendet werden (siehe Abb. N-Q).
2. Stellen Sie vor dem Anheben sicher, dass die Hebegurte nicht verdreht oder geknickt sind.
3. Die Gurte müssen gleich lang sein und beim Heben gleichmäßig gespannt werden.

Umweltschutz

Abfalltrennung. Produkte und Akkus mit diesen Symbolen dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Produkte und Akkus enthalten Materialien, die wiederverwertet werden können, um den Bedarf an Rohstoffen zu verringern. Bitte recyceln Sie Elektroprodukte und Akkus gemäß den lokalen Bestimmungen. Weitere Informationen finden Sie auf www.2helpU.com.

Akku

Dieser Longlife-Akku muss aufgeladen werden, wenn er nicht mehr ausreichend Energie erzeugt, um Arbeiten so gut wie zuvor zu erledigen. Entsorgen Sie ihn am Ende seiner technischen Lebensdauer mit der gebührenden Sorgfalt für unsere Umwelt:

• Entfernen Sie den Akku erst aus dem Werkzeug, wenn er vollständig entladen ist.
• Li-Ionen-Zellen sind recycelbar. Geben Sie die gebrauchten Akkus bei Ihrem Händler oder bei einer kommunalen Recycling-Sammelstelle ab. Dort werden die gesammelten Akkus recycelt oder ordnungsgemäß entsorgt.

18V GRABO LIFTER

DCE590

Herzlichen Glückwunsch!

18V Grabo Lifter DCE590

DCE590 18V Grabo Lifter

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

65510, Idstein, Deutschland

18.06.2024

18 V Grabo Lifter DCE590

Elektronisches Sicherheitssystem

Typische nicht poröse Materialien

WARNUNG: Schwingen oder schütteln Sie nicht mit angehobenen Lasten und stoßen Sie nicht dagegen.

18V Grabo Lifter DCE590

Vakuumanzeigen 18 rot (Abb. D-G)

Ladeanzeige Akkupacks (Abb. B)

DEWALT, Richard-Klinger-Straße 11,

65510, Idstein, Deutschland

18.06.2024

18V Grabo-Lifter DCE590

Reinigungsanweisungen für das Ladegerät

LED-Anzeige (Abb. D-G)

Taste für Position 7 (Abb. A, E)

1. Drücken Sie die Positionstaste 7, um zu wechseln, bis die EINSTELLUNG IN PSI ODER BAR INSTALLIERT IST.

Vakuumanzeigen 18 grünes Display (Bild D-G)

Vakuumanzeigen 18 zeigen rot (Bild D-G)

Wenn die Vakuumtaste 8 deaktiviert ist, blinken die Vakuumanzeigen 18 rot.

Korrekte Handplatzierung (Bild A)

Batterieanzeige (Bild B)

18V Grabo Kaldirici DCE590

DEWALT, Richard-Klinger-Straße 11,

65510, Idstein, Deutschland

18.06.2024
