GEBRUIKSAANWIJZING ASR 2025 METABO

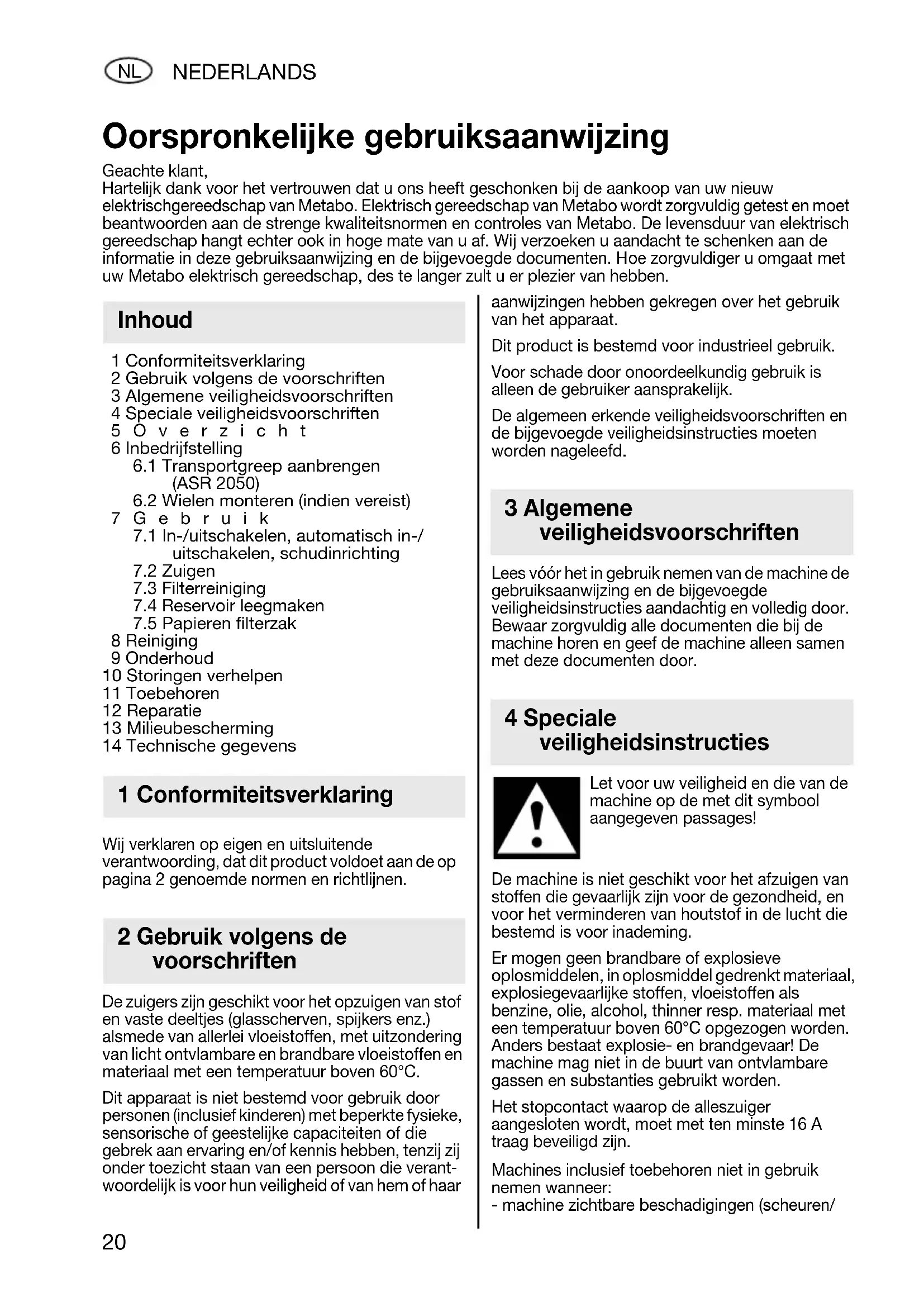

Oorspronkelijke gebruiksaanwijzing

Geachte klant,

Hartelijk dank voor het vertrouwen dat u ons heeft geschonnen bij de aankoop van uw/Neww elektrischgereedschap van Metabo. Elektrisch gereedschap van Metabo worden zorgvuldig getest en moet beantwoorden aan de strenge kwaliteitsnormen en controles van Metabo. De levensduur van elektrisch gereedschap hangtECHter ook in hoge mate van u af. Wij verzoeken u aandacht te schenken aan de informatie in deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe zorgvuldiger u omgaat met uw Metabo elektrisch gereedschap, des te langer zult u er plezier van hebben.

Inhoud

1 Conformiteitsverklaring

2 Gebruik volgens de voorschriften

3 Algemene veiligheidsvoorschriften

4 Speciale verilgheidsvoorschriften

5 Overzicht

6 Inbedrijfstelling

6.1 Transportgreep aanbrengen (ASR 2050)
6.2 Wielen monteren (indien vereist)

7 Gebruik

7.1 In-/uitschakelen, automatisch in-/ uitschakelen, schudinrichting
7.2 Zuigen
7.3 Filterreiniging
7.4 Reservoir leegmaken
7.5 Papieren filterzak

8 Reiniging
9 Onderhoud

10 Storingen verhelpen
11 Toebehoren
12 Reparatie
13 Milieubescherming
14 Technische gegevens

1 Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording, dat dit product voldoet aan de op pagina 2 genoemde normen en richtlijnen.

2 Gebruik volgens de voorschriften

De zuigers zijn geschikt voor het opzuigen van stof en vaste deeltjes (glasscherven, spijkers enz.) alsmede van allerlei vloeistoffen, met uitzondering vanlicht ontvlambare en brandbare vloeistoffen en materiaal met een temperatuur boven 60^

Dit apparaat is Niet bestemd voor gebruik door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar

aanwijzingen hebben gekreten over het gebruik van het apparaat.

Dit product is bestemd voor industrieel gebruik.

Voor schade door onoordeelkundig gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende verilgheidsvoorschriften en de bijgevoegde verilgheidsinstructies要去en worden nageleefd.

3 Algemene veiligheidsvoorschriften

Lees voor het in gebruik nemen van de machine de gebruiksaanwijzing en de bijgevoegde veiligheidsinstrumenties aandachtig en volledig door. Bewaar zorgvuldig alle documenten die bij de machine horen en geef de machine alleen samen met deze documenten door.

4 Speciale veiligheidsinstructies

Let voor uw veiligheid en die van de machine op de met dit symbol aangegeven passages!

De machine is Niet geschikt voor het afzuiigen van stoffen die gevaarlijk zijn voor de gezondheid, en voor het verminderen van houtstof in de lucht die bestemd is voor inademing.

Er mogen geen brandbare of explosieve oplosmiddelen, in oplosmiddel gedrenkt materiaal, explosiegevaarlijke stoffen, vloeistoffen als benzine, olie, alcohol, thinner resp. materiaal met een temperatuur boven 60^ opgezogen worden. Anders bestaat explosie- en brandevaar! De machine mag Niet in de buurt van ontvlambare gassen en substanties gebruikt worden.

Het stopcontact waarop de alleszuiger aangesloten worden, moet met ten minste 16 A traag beveiligd+zijn.

Machines inclusief toebehoren nicht in gebruik nemen wanner:

• machine zichtbare beschadigingen (scheuren/

breuken) vertoont,

• aansluitkabel defect is, of scheurvorming resp. veroudering vertoont,
• verdenking van een onzichtbaar defect (na een val) staat.

Geen beschadigde verlngkabels gebruiken.

Aansluitkabel nicht over scherpe randen trekken, knikken of inklemmen.

Het stopcontact op de machine mag uitsluitend gebruikt worden voor de in de gebruiksaanwijzing vastgelegde doeleinden.

Bij waar buiten komen van schuim of water onmiddelijk uitschakelen. Reservoir en EVT. filter leegmaken.

Zuur, aceton en oplosmiddelen können delen van de machine aantasten.

Machine nicht zonder toezicht latent. Bij langere werkonderbreking stekker uit het stopcontact trekken.

Voor ieder onderhoud, het reinigen van de machine en na ieder gebruik de machine uitschakelen en stekkeruit het stopcontact trekken.

Andere werkzaamheden dan hier beschreiben,\ mogen nicht uitgevoerd worden.

Bij oneigenlijk gebruik, ondeskundige bediening of onvakkundige reparatie, worden geen aansprakelijkheid aanvaard voor eventuele schade.

De watersensor regelmatig reinigen en nagaan of iets op een beschadiging wijst.

Voorzichtig! Gebruik het apparaat Niet zonder de gebruiksaanwijzing te hebben gelezen!

Wanner het voedingssnoer van het apparaat wordt beschadigd, dient dit door een special voedingssnoer te worden verrangen. Zie het hoofdstuk Reparatie.

Alleen op een stopcontact met randaarde aansluten.

De stofafzuiiger mag buiten nicht in natte omstandigheden gebrukt of opgeslagen worden.

Laat nooit toe dat kinderen het apparaat gebruiken.

Kinderen dieren onder toezicht te staan om ervoor te zorgen dat zij Niet met het apparaat spelen.

Voor het schoonmaken van de zuiger mogen geen stoomstraalapparaten en hagedrukreinigers gebruikt worden.

De binnenkant van het deksel.altijd droog houden.

Verkieming wanner er langeijd geen reiniging heeftplaatsgevonden, met name in de levensmiddelenverwerkende industrié: Het apparaat alto direct na gebruik reinigen en desinfecteren.

Bij regen of onweer het apparaat nooit buiten openen.

Nooit op het apparataat gaan staan of zitten.

Kabel en slang altojd zo leggen, dat men er nicht over kan struikelen.

Het apparaat mag nicht gebruikt worden in explosieve ruimtes.

De stekker nooit met natte handen in het stopcontact steken of eruit halen

Alleen aan de stekker, nooit aan het snoer trekken.

Stoffen affkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal, hunnen schadelijk zijn voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of Personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen. Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, met name in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschemingsmiddelen). Asbesthoudend materiaal mag alleen worden bewerkt door gespecialiseerd personeel.

Let erop dat de stofafzuiiger stevig staat.

WAARSCHUWING - Bedieningspersoneel dient geinstrueerd teijken over een juist gebruik van deze stofafzuigers.

WAARSCHUWING - Deze stofafzuiigers zich nicht geschickt voor de opname van gezondheidsbedreigende stoffen.

LET OP - Deze machine mag alleen binnen worden opgeslagen.

5 O v e r z i c h t

Zie pagina 3 (uitklappen a.u.b.).

1 draaischakelaar aan/uit/automatisch/schudinrichting
2 „Filtercontrol“-lampje
3 stopcontact voor elektrisch apparaat
4 Transportgreep*
5 bov enstuk
6 grendeI
7 vergrendelingsknop
8 zuigopening
9 reservoir
10 arreteersluiting
11 papieren filterzak

12 motorbeveiligingsfilter

13 Filtercassettes ( conform BIA C)

*afhankelijk van uitrusting

6 Inbedrijfstelling

Controleer,voordat de machine in gebruik wordtgenomen,ofdeophetypeplaatje hegeven spanning met de netspanning teenkommen.

6.1 Transportgreep aanbrengen (ASR 2050)

De transportgreep (4) in zijn houder op het reservoir (9) steken. Met de bijgeleverde snelsluitingen bevestigen.

De assen van de zwenkwielen in de gaten aan de onderzijde van het reservoir steken tot ze inklikken.

De große wielen zoals aangegeven monteren:

7 G e b r u i k

7.1 In-/uitschakelen, automatische regeling, triller

Functie bij de schakelaar (1) kiezen:

0 = Alleszuiger uit
1 = Alleszuiger aan (handbediening)

A = Automatische in-/uitschakelregeling: De alleszuiger worden in- resp. uitgeschakeld door een elektrisch gereedschap dat is aangesloten op het stopcontact (3).

RA = Automatische in-/uitschakelregeling en automatische trilinrichting

• Wordt de schakelaar (1) in stand R A gedraaid, dan wordt de elektromagnetische triller ingeschakeld. Stof wordt van de filter afgetrild. Na ca. 10 sec. wordt de triller automatisch uitgeschakeld.
• In schakelaarstand R A wordt de alles zuiger in- resp. uitgeschakeld door een elektrisch gereedschap dat is aangesloten op het stopcontact (3).
  In schakelaarstand R A wordt de luchtstroom tijdens het werken door de elektronica gecontroleerd. Is deze vanwege een verwulde filter te gering, dan gaat het

„Filtercontrol“-lampje (2) branden. Wanneer het elektrisch gereedschap cervolgens even uitgeschakeld is, worden de triller gedurende ca. 10 sec. automatisch door de elektronica ingeschakeld.

De contactdoos (3) is alleen bestemd voor de aansluiting van elektrisch gereedp.

De maximaal toelaatbare opgenomen stroom (van zuiger en aangesloten appa-mag in het totaal de waarde I_max (zie tabel, na 2) Niet overschrijden

Let op! Elektrisch gereedschap moet bij het aansluiten uitgeschakeld zijn. Het contact staat bij ingestoken stekker thankelijk van de schakelaarstand altijd der spanning.

In schakelaarstand "0" kan het stopcontact gebruikt worden als verlengkabel (b.v. voor lamp).

7.2 Zuigen

Droog zuigen

Alleen met droge filter, machine en toebehoren zuigen. In vochtige toestand kan stof blijven vastplakken en korsten vormen.

Bij het zuigen van roet, cement, gips, meel of soortgelijke stoffen papieren filterzak gebruiken.

Papieren filterzakken alsijd samen met filtercassettes gebruiken.

Nat zuigen.

Het apparaat nooit gebruiken zonder dat de filtercassettes (13) zijn ingebracht.

Het apparaat kan vernietigd worden. Boven-dien kan er water UITkommen.

Zonder papieren filterzak zuigen. De filtercassettes zich geschikt voor nat zuigen.

De ingebouwde sensor schakelt de motor bij vol reservoir uit. Machine leegmaken zoals beschreiben in het hoofdstuk Reservoir leegmaken. Wordt de machine Niet uitgeschakeld, dan blijverder de herstartbeveiliging actief. Pas na uitschakelen en opnieuw inschakelen is de machine waar gereed voor gebruik.

Voor het leegmaken eerst de zuigslang uit de vloeistof nemen.

Na het uitschakelen kan een beetje water UIT de slang terugvloeien.

Bij aansluitend droog zuigen droge filter gebruiken. Bij frequent wisselen:tussen droog en nat zuigen adviseren wij het gebruik van een tweede (reserve-)filter.

Filtercassettes van polyestermaterialiaal zijn zeer geschikt voor nat zuigen. Bovendien hebben deze een lange levensduur en zeer goede reinigingseigenschappen.

7.3 Filterreiniging

Dankzij de elektromagnetische triller worden aangehecht stof van de filtercassette (13) afgeschud. Dit garandeert een optimaal gebruik van de filtercassettes en verlangt de werkcyclci.

Schakelaar (1) in stand ,R A" draaien.

Wacht na het aftrillen van het stof enige seconden voor u doorgaat met werken, totdat het stof dat van de filter is afgeschud, is neergeslagen.

7.4 Reservoir leegmake

Machine met schakelaar (1) uitschakelen.

Stekker uit het stopcontact trekken.

Arreteersluitingen (10) openen.

Bovenstuk (5) en zuigslang van het reservoir (9) nemen.

Reservoir leegschudden resp. papieren filterzak (11) van zuigopening trekken.

7.5 Papieren filterzak

Vergrendelingen (10) openen, bovendeel (5) van het reservoir (9) afnemen.

ASR 2025: Papieren filterzak (11) bij de rand pakken en loodrecht van bovenaf in de geleiding van de zuigopening (8) tot aan de aanslag schuiven.

ASR 2050: Papieren filterzak (11) bij de rand pakken en met de opening eerst over de klem aan de onderzieje van de zuigopening (8) geleiden en verwolgens tot aan de aanslag op de zuigopening steken.

De papieren filterzak verhoogt het stofretentievermogen, verhoogt de levensduur van de filtercassettes en dient voor een hygienische afvalverwijdering. Papieren filterzak alleen gebruiken voor droog zuigen.

8 Reiniging

Reservoir en toebehoren met water reinigen. Bovenstuk (5) met vochtige doek afvegen.

Filter, reservoir en toebehoren lately drogen, zodat stof Niet aan vochtige onderdelen blijft vastplakken.

Voor het nat zuigen droog opgezogen materiaal verwijderen. Zodoende worden een sterke verruiling en korstvorming vermeden.

9 Onderhoud

Bij minder worden van de zuigkracht de volgende handelingen uitvoeren:

1. Filtercassettes reinigen door inschakelen van

de elektromagnetische schudinrichting.

1. Reservoir leegmaken of papieren filterzak verrangen.
2. Filtercassettes (13) verrangen

Filtercassettes (13) voor de filterwissel nog een keer aftschudden.

Met muntstuk of soortgelijk voorwerp de vergrendelingsknop (7) op de grendel (6) 90^ gegen de wijzers van de klok in draaien en grendel (6) maar afterwards drukken.

Kap open klappen en de filtercassettes (13) maar boven eruit nemen.

Nieuwe filtercassettes weeer plaatsen, waar bij erop letten dat de filter goed en stevig vast zit.

De motorbeveiligingsfilter (12) moet vanijd totijd gereinigd worden.

Hiervoor de filter uit de motorbehuzing nemen.

Filter oder stromend water wassen en latendrogen.

Filter weer plaatsen.

Verontreinigingen verwijden.

Kap omlaag klappen enicht drukken.

10 Storingen verhelpen

Minder worden van zuigkracht:

• Filter vuil - reinigen
• Papieren filter vol - verwangen
• Reservoir vol - leegmake.
• Motorbeveiligingsfilter dichtgeslibt - reinigen
• Mondstuk, buis of slang verstopt - reinigen

Machine start Niet:

• Stekker in stopcontact?
• Geen spanning op net?
  Aansluitkabel in orde?
• Machinekap goed gesloten?
• Watersensor—heeft uitgeschakeld?

Geen ingrepen in de machine uitvoeren.

Neem contact op met een erkende

werkplaats of de klantenservice van Metabo (zie hoofdstuk Reparatie)

11 Toebehoren

Gebruik uitsluitend originele Metabo toebehoren.

Als u toebehoren wilt aanschaffen doet u dat dan bij uw leverancier.

Geef uw leverancier, om de juiste toebehoren te krijgen, het type van uw machine.

Zie bladzijde 4.

1 Papieren filterzak FB 25 voor 25 I-reservoir 5 stuks = 1 set

2 Papieren filterzak FB 50 voor 50I -reservoir 5 stuks = 1 set
3 Filtercassette FK 4300 cellulosematerial 2 stuks = 1 set
4 Filtercassette FKP 4300 polyestermaterialiaal 2 stuks = 1 set

Filtercassettes van polyestermaterialiaal zijn zeer geschikt voor nat zuigen. Bovendien hebben deze een lange levensduur en zeer goede reinigingseigenschappen.

5 Metadepot in combinatie met het Metaboxsystemeem.

Metadepot monteren:

De vier schroeven op de handgreep losdraaien.

Handgreep afnemen. Metadepot in omgekeerde volgorde monteren. Het

Metadepot maakt een combinatie van de alleszuiger met het Metabox-systeem möglich. Daar bij+kunnen in het Metadepot verlengingsbuizen en aansluitkabels opgeborgen worden.

6 Metabox-system
7 Zuigslang
8 Zuigslang met draaikoppeling
9 Zuigbuizen (2 stucks)

10 Tussenstuk

11 Zuigmondstuk

12 Universeeel mondstuk

13 Universe borstel

14 Bekledingsborstel

15 Spleetzugmondstuk

16 Radiator-zuigborstel

17 Rubber zuigmondstuk

18 Multifunctioneel zuigmondstuk

19 Verloopstuk

20 Verbindingsstuk

21 Zuigslang met verbindingsstuk binnen- 0 30 mm en verbindingsstuk buiten- 0 35 mm

22 Verbindingsstuk
23 Zuigslang
24 Verbindingsmof
25 Zuigbuizen
26 Grofvuilmondstuk
27 Vloerzuigmondstuk
28 Spleetzuigmondstuk
29 Verloopstuk

12 Reparatie

Reparaties aan elektrische gereedschappen mogen uitsluitend door een erkende vakman worden uitgevoerd!

Alleen originele Metabo reserveonderdelen gebruiken.

Defecte Metabo gereedschappen können maar de op de onderdelenlijst vermelde adressen worden gestuurd.

Geef bij inzending voor reparatie een omschrijving van het vastgestelde defect.

13 Milieubescherming

Metabo verpakkingen zijn 100% recycleerbaar.

Afgedankte elektronische machines en accessoires bevatten große hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycleerd können worden.

Deze gebruiksaanwijzing is op chloorvrij, gebleekt papier gedrukt.

Alleen voor EU-landen: Geef elektrisch gereedschap Niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG

inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient gezruikt elektrisch gereedschap geschienen te worden ingezameld en te worden afgevoerd maar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Toelichting bij de gegevens van pagina 2.

Wijzigingen en technische verbeteringen voorbehonden.

A = buitenafmetingen

P_1 = nominal opgenomen vermogen

P2 =afgiftevermogen

F = netfrequentie

V_I / s =max. volumedebiet (bij de ventilator)

P_U^ = . onderdruk (bij de ventilator)

Karakteristiek A-gewogen geluidsniveau:

LdA =geluidsdrukniveau

LwA =geluidsvermogensniveau

Tijdens het werken kan het geluidsniveau 80 dB(A) overschrijden.

Draag oordoppen!

Meetgegevens volgens norm EN 60704.

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de telkens geldige norm).
