GEBRUIKSAANWIJZING WB 18 LTX BL 150 Quick METABO

nl Oorspronkelijke gebruiksaanwijzing 28

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoord- ding: Deze haakse slijpmachines, geidentificiererd door type en serialummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Gebruik volgens de voorschriften

De haakse accuslijpers zichen met originele Metabo-accessoires geschikt voor het schuren, het schuren met zandpapier, het werken met draadborstels en het dooreljpen van metaal, beton,steen en soortgelijke materialen zonder gebruik van water.

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veriligeidsvoorschriften en de bijgevoegde veriligeidsvoorschriften dienen te worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op de met dit symbol aangegeven passages!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico van letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsvoorschriften en aanwijzingen. Worden de

veiligheidsvoorschriften en aanwijzingen nicht in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Geef uw elektrisch gereedschap all

4. Speciale veiligheidsvoorschriften

4.1 Gemeenschappelijk veiligheidsinstrumenties voor het schuren, het schuren met zandpapier, het werken met draadborstels en het doorslijpen:

a) Dit elektrisch gereedschap kan worden gebrukt als schuirmachine, schuirmachine met zandpapier, draadborstel en doorslijpmachine. Let op alle veiligheidsinstructies, aanwijzingen, afbeeldingen en gegevens die u bij uw apparaat ontvangt. Neemt u de volgende aanwijzingen nicht in acht, dan kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.

b) Dit elektrisch gereedschap is nicht geschikt om te polijsten. Toepassingen waarvoor het elektrische gereedschap Niet bestemd is, kuren leiden tot gevaarlijke situatuies en lichamelijk letsel.

c) Gebruik geen accessoires die door de fabrikant Niet special voor dit elektrische gereedschap bestemd en aanbevolen zich.

Wanner u de accessoires aan uw elektrisch gereedschap kunt bevestigen, garandeert dit nog geen veilig gebruik.

d) Het toelaatbare toenental van het inzetgereedschap dient minstens zo hoog te zichn als het maximale toenental dat op het elektrisch gereedschap staat aangegeven.

Accessoires die sneller draaien dan toelaatbaar\ kunnen breken en wegliegen.

e) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrische gereedschap. Verkeerd bemeten inzetgereedschap kan nicht voldoende worden afgeschermd of gecontroleerd.

f) Inzetgereedschap met draadinzet dient exact op de slijspindel van het elektrische gereed-schap te passen. Bij inzetgereedschap dat met een flens bevestigd is, moet het opnamegat precies op de flensvorm passen. Inzetgereedschap dat Niet precies op de opname van het elektrische gereedschap past, draait ongelijkmatig en trilt zeer sterk, hetgeen kan leiden tot verlies van controle.

g) Gebruik geen beschadigd inzetgereedschap. Controller inzetgereedschap, zoals schuurschijven, voor het gebruik alkijd op aftplinteringen en scheuren, steunschijven op scheuren, (sterke) slijtage en draadborstels op losse of gebroken draden. Wanner het elektrische gereedschap of het inzetgereedschap valt, ga dan na of het beschadigd is of ga over op onbeschadigd inzetgereedschap. Wanner u het inzetgereedschap hebft gecontrolererd en ingebracht, zorg er dan voor dat u en eventuele andere Personen in de buurt buiten bereik van het roterende inzetgereedschap blijven en LAST het apparaat een minuut lang draaien op het hoogste toerental. In deze testperiode breekt beschadigd inzetgereedschap meestal.

h) Draag een persoonlijke visiligeidsuitrusting. Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een visiligeidsbril. Zo nodig draagt u een stofmasker, gehoorbescherming,

veiligheidshandschoenen of een special schort, die u bescherming bieden gegen keine slijp- en materiaaldeeltjes. Uw ogen dienen gegen rondvliegende voorwerpen, die bij verschillende toepassingen ontstaan, beschermd te worden. Stof- of zuurstofmaskers dienen het stof dat bij de toepassing ontstaat te filteren. Wanner u lang aan hard geluid worden blootgesteld, kan uw gehoor beschadigd rake.

i) Let erop dat andere Personen zich op een veilige afstand van uw werkgebied bevinden. Ledereen die het werkgebied betreedt, dient een persoonlijke veiligheidsbescherming te dragen. Gebroken inzetgereedschap of brokstukken van het werkstuk hunnen wegliegen en letsel buiten het directe werkgebiedveroorzaken.
j) Houd het apparaat alleen vast aan de geisoleerde greepvlakken wanner u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen kan raken. Door het contact met een onder spanning staande leiding+kennen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als möglichk gevolg.
k) Houd het netsnoeruit de buurt van draaiend inzetgereedschap. Wanner u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of gegren en kan uw hand of uw arm in het draaiende inzetgereedschap komen.
I) Leg het elektrische gereedschap nooit wegvoordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiendeinzetgereedschap kan in contact komen met het steunvlak, waardoor u mogelijk de controle over het elektrische gereedschap verliest.
m) Laat het elektrische gereedschap nicht draaien wanner u het draagt. Door toevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegren en kan het inzetgereedschap zich in uw lichaam boren.
n) Reinig regelmatig de ventilationsleuven van uw elektrische gereedschap. De motorventilator trekt stof in de behuizing en een sterke opeenhoping van metaalstof kan elektrische gezaren veroorzaken.
o) Gebruik het elektrische gereedschap nicht in de buurt van brandbaar materiaal. Door vonden konnen deze materialen vlam vatten.
p) Gebruik geen inzetgereedschap waarvoor vloeibare koelmedia nodig�n. Het gebruik van water of andere vloeibare koelmedia kan leiden tot een elektrische schok.

4.2 Veiligheidsinstructies met het oog op terugslagen en andere gevaarlijke situatuies

Een terugslag is een plotselinge reactie als gevolg van draaiend inzetgereedschap dat blijft haken of blokkeert, zoals een schuurschijf, steunschijf, draadborstel, enz. Indien het draaiende inzetgereedschap blokkeert of blijft haken, komt het onmiddelijk tot stilstand. Hierdoor worden een ongecontroleerd elektrisch gereedschap, gegen de draairichting van het inzetgereedschap in, op deplaats van de blokkering versneld.

Wanner er bijv. een schuurschijf in het werkstuk blijft haken of blokkeert, kan de rand van de schuurschijf die invalid in het werkstuk vastraken, met het uitbreken van de schuurschijf of een terugslag als möglichk gevolg. De schuurschijf beweegt zich dan maar of vanaf de gebruiker,

afhankelijk van de draairichting van de schijf bij deplaats van de blokkering. Hierbij+kennen schuurschijven ook breken.

Een terugslag is het gevolg van verkeerd gebruik van het elektrische gereedschap. Deze kan worden voorkomen door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreiben.

a) Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien voorhanden,.altijd de extra greedop tijdens de startfase een zo groot möglichke controle over de terugslagkrachten of reactiemomenten te hebben.De gebruiker kan door geschikte veiligheidsmaatregelen te nemen de terugslag- en reactiemomenten beheersen.
b) Zorg ervoor dat uw hand nooit in de buurt van draaiend inzetgereedschap komt. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.
c) Kom nicht met uw lichaam binnen het gebied waarin het elektrische gereedschap zich in geval van een terugslag beweegt. Door de terugslag beweegt het elektrische gereedschap zich in tegengestelde richting ten opzichte van de schuurschijf op deplaats van de blokkering.
d) Werk bijzonder voorzichtig bij hoeken, scherpe randen, enz. Zorg ervoor dat het inzetgereedschap Niet van het werkstuk terugspringt en beklemd raakt. Het roterende inzetgereedschap heeft de neiging om bij hoeken, scherpe randen of wanner het terugspringt, beklemd te raken. Dit leidt tot verlies van controle of een terugslag.
e) Gebruik geen ketting- of getand zaagblad. Dit inzetgereedschap leidt vaak tot een terugslag of verlies van controle over het elektrische gereedschap.

4.3 Speciale verilgheidsinstructies voor het schuren en doorslijpen:

a) Gebruikuitsluitend schuurmiddelen die voor uw elektrische gereedschap着眼 goedgekeurd en de hiervoor geschikte beschemkap.
Schuurmiddelen die nicht geschickt zich voor het elektrische gereedschap hunnen Niet voldoende worden afgeschermd en zich onveilig.
b) Gebogen slijpschijven dienen zo te zich aangebracht, dat het slijpvlak zich onder de rand van de beschemkap bevindt. Een verkeerd aangebrachte slijpschijf die buiten de rand van de beschemkapuitsteekt, kan nicht maar behoren worden afgeschermd.
c) De beschemkap dient veilig op het elektrische gereedschap te worden aangebracht en voor een maximale veiligheid zo ingesteld te zichn, dat een zo Klein möglichk deel van het schuurmiddel open maar de bediener wijst. De beschemkap beschermt de gebruiker gegen brostkukken, een toevallig contact met het schuurmiddel en vonden, die kleding konnen lately ontbranden.

NEDERLANDSnl

d) De schuurmiddelen mogen alleen worden gebruikt voor de aanbevolen toepassingsmogelijkheden.
Bijv.: Slijp nooit met het zichvlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor de materiaalafname met de rand van de schijf. Door zijwaartse krachtinwerking op deze schuurmiddelen kan de schijf breken.
e) Gebruik altijd onbeschadigde spanflenzen in de juiste grotte en vorm voor de door u gekozen schuurschijf. Geschikte flenzen steunen de schuurschijf en gaan zo het risico gegen dat.Deze breekt.Flenzen voor doorslijpschijven konnen zich onderscheiden van de flenzen voor andere schuurschijven.
f) Gebruik geen versleten schuurschijven van groter elektrisch gereedschap. Schuurschijven voor groter elektrisch gereedschap zijn nicht geschikt voor de hogere toerentallen vankleiner elektrisch gereedschap en konnen breken.

4.4 Meer speciale veiligheidsinstructies voor het doorslijpen:

a) Voorkom een te hoge aandrukkracht of een blokkering van de doorslijpschijf. Voer geen overmatig diepe snedesuit. Bij een overbelasting van de doorslijpschijf worden ook de neiging tot schuin wegdraaien of blokkeren en daarmee de kans op een terugslag of breuk van het schuurmiddel verhoogd.
b) Mijd het gebied voor en acheter de roterende doourslijpschijf. Wanner u de doorslijpschijf in het werkstuk van u af beweegt, kan ingeval van een terugslag het elektrisch gereedschap met de draaiende schijf direct maar u toe worden geslingerd.
c) Indien de doorslijpschijf beklemd raakt of u het werk onderbreekt, schakel het apparaat dan uit en houd het rustig vast totdat de schijf tot stilstand gekomen is. Probeer nooit om de nog draaiende doorslijpschijf uit de snede te trekken, dit kan een terugslag veroorzaken. Stel de oorzaak van het beklemd raken vast en hef deze op.
d) Schakel het elektrische gereedschap zolang het zich nicht in het werkstuk bevindt nooit opnieuw in. Laat de doorslijpschijf eerst het volle toerental bereiken voordat u voorzichtig verder gaat met de snede. Anders kan de schijf blijven haken,uit het werkstuk springen of een terugslag verooorzaken.
e) Zorg voor een ondersteuning van platen of grote werkstukken om het risico van een terugslag als gevolg van een ingeklemde doorslijpschijf te verminderen. Grote werkstukken konnen doorbuigen onder hun eigengewicht. Het werkstuk dient aan beiden kanten van de schijf, en zowel bij de doorslijpsnede als aan derand, ondersteund te worden.
f) U dient bijzonder voorzichtig teijken bij "invalsnedes" in bestaande wanden of andere gebieden die Niet ingezien konnen worden. De invalidende doorslijpschijf kan bij het snijden in gas-of waterleidingen, elektrische leidingen of andere objcten een terugslagveroorzaken.

4.5 Speciale veiligheidsinstrumenties voor het schuren met zandpapier:

a) Gebruik geen overgedimensioneerde schuurbladen maar houd u met betrekking tot de grootte van de schuurbladen aan de opgaven van de fabrikant. Schuurbladen die over de steunsjijfuitsteken hunnen letselverozaken en leiden tot het blokkeren of scheuren van de schuurbladen of een terugslag.

4.6 Speciale veiligheidsinstrumenties voor het werken met draadborstels:

a) Let erop dat de draadborstel ookijdens het normale gebruik draadstukken verliest. Overbelast de draden Niet door een te hoge aandrukkracht. Wegvliegende draadstukken konnen heel gemakkelijk door dunne kleding en/of de huid Been dringen.
b) Wort het gebruik van een beschemkap aanbevolen, zorg er dan voor dat de beschemkap en de draadborstel Niet met elkaar in aanraking hunnen komen. De diameter van schijf- en komborstels kan door aandruk- en centrifugale krachten vergroot worden.

4.7 Overige verilgheidsvoorschriften:

WAARSCHUWING - Draag algtd een veiligheidsbril.

Maak gelebruik van elastische tussenlagen wonneer\ deze bij het schuurmaterial ter beschikking\ gesteld worden en vereist+zijn.

Neem de opgaven van de fabrikant van het gereedschap of de accessoires in acht! Zorg ervoor dat de schijven beschermd�n gegen vet en stoten!

Slijpschijven要去en zorgvuldig volgens de voorschriften van de fabrikant bewaard en gehanteerd worden.

Doorslijpschijven moogen nooit worden gebruikt voor het grofslijpen! Doorslijpschijven mogen Niet onderhevigহ aan zijwaartse druk.

Het werkstuk dient stevig te liggen en beveiligd te..., Zijn gegen weggliden, bijv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund.

Wordt er inzetgereedschap met schroefdraadinzet gebrukt, dan mag het einde van de spindel de gatenbodem van het schuurgereedschap nicht raken. Let erop dat de schroefdraad in het inzetgereedschap lang genoeg is om de spindellengte op te nemen. De schroefdraad van het inzetgereedschap要去 bij de schroefdraad op de spindel passen. Zie voor de lenghte en de schroefdraad van de spindel pagina 2 en hoofdstuk 14. Technische gegevens.

Beschadigde, onronde resp. vibrerende gereedschappen moot nicht gebruikt worden.

Schade aan gas- of waterleidingen, elektrische geleiders en dragende wanden (statica) voorkomen.

Haal het.Accupackuit de machine,voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.

Verzeker u ervan dat de machine bij het insteken van het accupack uitgeschakeld is.

De machine bij het verwijderen enplaatsen van het accupack zo vasthouden dat de aan-/uitschakelaar Niet per ongeluk kan worden gedrukt.

Bij een defecte machine dient u het accupack UIT de machine te halen.

Een beschadigde of gebarsten extra greed dient te worden verrangen. Indien de extra greed defect is de machine nicht gebruiken.

Een beschadigde of gebarsten beschemkap dient te worden verrangen. Indien de beschemkap defect is de machine nicht gebruiken.

Kleine werkstukken bevestigen. Bijv. in een bankschroef spannen.

Zorg ervoor dat de ventilatieopeningen bij het werken onder stoffige omstandigheden vrij়. Mocht het nodig় om het stof te verwijdersen, neem dan eerst het.Accupackuit de machine (gebruik Niet-metalen voorwerpen) en zorg ervoor dat geen inwendige delen beschadigd raken.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes die worden geproduced bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductive schade+kunnenveroorzaken.Enkele voorbeelden van deze chemicalien+zijn:

• lood van gelode verm,

-mineralstof van bakstenen, cement en andere metselwerkmaterialen, en

• arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om deblootstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde personlijke

beschermingsmiddelen zoals stofmaskers die special aanontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materiaalen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering).

Verzamel de ontstane deeltjes op deplaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving.

Gebruik voor speciale werkzaamheden geschikt toebehoort. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgevingterecht.

Gebruik een geschikte stofafzuiig.

Verminder de stofbelasting door:

• de vrijkomende deeltjes en de af te voeren luchtstroom van de machine Niet op de gebruiker

zelf of in de buurt aanwezigepersonen of op neergeslagen stof te richten,

• een afzuginstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.
• Zuig of was de beschemende kleding. Nietuitblazen, uitslaan ofuitborstelen.

4.8 Veiligheidsinstructies voor het accupack:

Uit defeche Li-Ion-accupacks kan een Licht zure, brandbare vloeistof lopen!

Als accuvloeistof maar buiten stroomt en met de huid in aanraking komt, onmiddelijk afspoelen met overvloedig water. Wanner

er accuvloeistof in uw ogen komt, was deze dan uit met schoon water en zoek onmiddelijk een arts op voor behandeling!

Op de verzending van Li-ion.Accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Informeer bij het versturen van Li-ion accupacksaar de actueel geldende voorschriften.Informeer u ook bij uw transportbedrijf.Gecertificeerde verpakking is bij Metabo verkrijigbaar.

Verstuur.Accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

5. Overzicht

Zie pagina 2.

1 Beugel voor het aantrekken/losdraaien van de spanmoer (zonder gereedschap) met de hand *
2 Spanmoer (zonder gereedschap) *
3 Steunflens

4 Sp i n d e l
5 Spinde I vast zetknop
6 Schakelschuif voor het in-/uitschakelen *
7 Elektronische signaalindicatie*
8 Toets voor ontgrendeling van het.Accupak
9 Toets voor de individatie van de capaciteit
0 Capaciteits- en signaalindicatie
1 Accupack
2 Stofffilter
3 Inschakelblokkering
4 Drukschakelaar
5 Extra greed / extra greed met trillingsdemping *

NEDERLANDSnl

16 Beschermkap
17 Spanmoer
18 Tweegaatssleutel
19 Hendel voor de bevestiging van de beschermkap
afhankelijk van de uitrusting/niet in de leveringsomvang

6. Inbedrijfstelling

6.1 Extra greed aanbrengen

Alleen werken wanner de extra greed (15) is aangebracht! De extra greed stevig inschroeven aan de linker- of rechterkant van de machine.

6.2 Beschermkap aanbrengen

Gebruik uit veiligheidsoverwegingen uitsluitend de beschermkap die bestemd is voor het betreffende slijpelement! Zie ook hoofdstuk 11. Accessoires!

Beschermkap voor het slijpen

Bestemd voor het werkken met afbraamschijven, lamellenslijpschijven, diamant-doorslijpschijven. Zie pagina 2, afbeeling E.

Aandehendel(19)trekken.De beschemkap(16) aanbrengenindeweergegevenpositie.
- De hendel loslaten en aan de beschemkap draaien tot de hendel inklikt.
- Aan de hendel trekken (19) en de beschemkap zo draaien, dat het gesloten deel maar de gebruiker wijst.
- Controller of de hendel goed bevestigd is: Hij dient vergrendeld teijken en er mag Niet aan de beschermkap hunnen worden gedraaid.

Alleen inzetgereedschap
gebruiken waar de
beschemkap minstens 3,4
mm boven uitsteekt.

6.3 Stofffilter

Zie pagina 2, afbeelding A.

Bij een sterk verontreinigde omgeving altijd het stofffilter (12) aanbrengen.

Met een aangebracht stofffilter (12) worden de machine sneller warm. De elektronica hermt de machine gegen oververhitting (zie dstuk 10.).

Aanbrengen:

Stofffilter (12) aanbrengen zoals weergegeven.

Afnemen:

Het stofffilter (12) aan de bovenkant enigszins optillen enaar beneden afnemen.

6.4 Draiaabaar accupack

Zie pagina 2, afbeelding B.

Het achechterdeel van de machine kan in 3 stappen 270^ worden gedraaid, zodat de vorm van de machine aangepast kan worden aan de arbeidsomstandigheden. Alleen in ingeklijke stand gebruiken.

6.5 Accupack

Het accupack (11) voor gebruik opladen.

Laad het.Accupack bij vermogensverlies weer op.

De optimale opslagtemperatuur ligt:tussen 10^ en 30^

Li-ion-accupacks „Li-Power“ hebben een capaciteits- en signalindicatie (10):

• Druk op toets (9) en de laadtoestand worden doorde LED-verlichting aangegeven.
• Wanner een LED-lampje knippert, is het accupack bijna leeg en moet het weeer opgeladen worden.

6.6 Accupack uitenemen, inbrengen

De machine bij het verwijderen enplaatsen van het.Accupack zo vasthouden dat de aan/- uitschakelaar Niet per ongeluk kan worden gedrukt.

Uitmelen:

De toets voor de.accupack-ontgrendeling (8) indrukken en het accupack (11) er maar voren uittrekken.

Inbrengen:

Accupack (11) erop schuiven tot het inklikt.

7. Schuurschijf aanbrengen

Voor alle ombouwwerkzaamheden: het accupack uit de machine halen. De machine要去uitgeschakeld zich en de spindel要去 stilstaan.
Voor het werkken met doorslijpschijven uit veiligheidsoverwegingen de beschemkap van de doorslijpschijf (zie hoofdstuk 11. Accessoires) gebruiken.

7.1 Spil vastzetten

• De spindelvastzetknop (5) indrukken en de spindel
  (4) met de hand draaien tot de spindelvastzetknop merkbaar inklikt.

7.2 De schuurschijf eropplaatsen

Zie pagina 2, afbeelding C.

• De steunflens (3) op de spindel plaatsen. Deze is op de juiste wijze aangebracht als hij op de spindel Niet gedraaid kan worden.
• De schuurschijf op de steunflens (3)plaatsen.
  De schuurschijf dient gelijkmatig op de steunflens te liggen. Deplaatflens van de doorslijpschijven dient op de steunflens te liggen.

Aanwijzing: De steunflens (3) ist gegen verlies beveiligd. Afnemen: eventueel met kracht afnemen.

7.3 Spanmoer (zonder gereedschap)

bevestigen/losmaken (afhankelijk van deuitvoering)

Spanmoer (zonder gereedschap) (2)
uitsluitend met de hand aantrekken!

Om te werken要去 de beugel (1).altijd vlak op de spanmoer (2) geklapt zich.

Spanmoer (zonder gereedschap) (2) bevestigen:

Wanner het inzetgereedschap in het spangebied dikker is dan 6 mm, mag de spanmoer (zonder gereedschap) Niet gebruikt worden! Gebruik dan de spanmoer (17) met tweegaatssleutel (18).

• Spindel vastzetten (zie hoofdstuk 7.1).
• De beugel (1) van de spanmoer omhoog klappen.
• Spanmoer (2) op de spindel (4)plaatsen. Zie afbeelding, pagina 2.
• A ande b e(ü) gespanmoer met de hand met de klok mee vastdraaien.
• De beugel (1) weeer aan beneden klappen.

Spanmoer (zonder gereedschap) (2) losmaken:

• Spindel vastzetten (zie hoofdstuk 7.1).
• De beugel (1) van de spanmoer omhoog klappen.
• S p a n m(α)degen de klok in met de hand aftschroeven.

Aanwijzing: Bij een spanmoer die erg vastzit (2) kan voor het aftschroeven ook een tweegaatssleutel worden gezruikt.

7.4 Spanmoer bevestigen/losmaken

(afhankelijk van de uitvoering)

Spanmoer (17) bevestigen:

De 2 kanten van de spanmoer zijn verschillend. De spanmoer als volgt op de spindel schroeven:

Zie pagina 2, afbeelding D.

-A)Bij dunne schuurschijven:

De band van de spanmoer (17) wijst maar boven, zodat de dunne schuurschijf veilig kan worden gespannen.

B) Bij dikke schuurschijven:

De band van de spanmoer (17) wijst maar beneden, zodate de spanmoer veilig op de spindel kan worden aangebracht.

• De spindel vergrendelen. De spanmoer (17) met de tweeegaatssleutel (18) met de wijzers van de klok mee vastzetten.

Spanmoer losmaken:

• Spindel vastzetten (zie hoofdstuk 7.1). De spanmoer (17) met de tweeegaatssleutel (18) gegen de wijzers van de klok in aftschroeven.

8. Gebruik

8.1 In-/uitschakelen

De machine altijd met beiden handen geleiden!

Eerst inschakelen, dan het inzetgereedschap aan het werkstuk brengen.

Het opzuigen van extra stof en spanen door de machine dient te worden voorkomen. Bij het in- en uitschakelen moet erop worden gelet dat zich geen neergeslagen stof in de buurt van de machine bevindt. De machine na het uitschakelen pas wegzetten wonneer de motor tot stilstand is gekomen.

Voorkom dat de machine onbedoeld worden gestart: Schakel de machine algijd uit wonneer het.Accupack uit de machine wordt gehaald.

Bij de continu-inschakeling loopt de machine verder wonneer hij uit de hand worden getrokken. Daarom de machine algijd met beiden handen bij de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken.

Inschakelen: schakelschuif (6) maar voren schuiven. Voor de continu-inschakeling dezeervoalgensaarbenedenklappen tot hij inklikt.

Uitschakelen: op het anschterste uiteinde van de schakelschuif (6) drukken en loslaten.

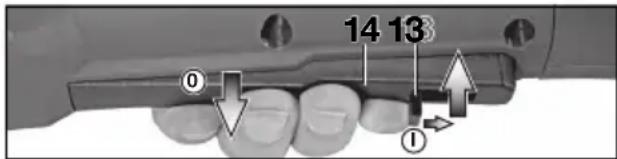

Machines met veiligheidsschakelaar (met dodemansfunctie):

(Machines met de aanduiding WP...)

Inschakelen: inschakelblokkering (13) in de rich-ting van de pijl schuiven en drukschakelaar (14) indrukken.

Uitschakelen: drukschakelaar (14) loslaten.

8.2 Tips voor het werk

Schuren:

De machine matig aandrukken en over het oppervlak geen- en weeber bewegen, zodat het werkstukoppervlak Niet te heet worden.

Grofslijpen: Voor een goed arbeitsresultaat dient u te werken met een invalidshoek van 30^ - 40^

Doorslijpen:

Bij het doorslijpen alkijd in tegengestelde richting (zie afbeelding) werken. Anders bestaat het gevaar dat de machine ongecontroleerd uit de snede springt. Werk met een matige,

aan het materiaal aangepaste voorwaartse beweging. Niet schuin wegdraaien, Niet drukken, Niet trillen.

Schuren met zandpapier:

De machine matig aandrukken en over het oppervlak heen- en weeber bewegen, zodat het werkstukoppervlak nicht te heet worden.

Werken met draadborstels:

De machine matig aandrukken.

9. Reiniging

Haal het.Accupackuit de machine,voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.

Stofffilter regelmatig reinigen: afnemen en met perslucht doorblazen.

NEDERLANDSnl

Het.Accupack af en toe eruit halen en de contacten van het accupack en de machine met een droge doek afgeven en afzettingen verwijderen. Mocht u Niet in staat+zijn het accupack eruit te halen:zie hoofdstuk Reparatie.

10. Storingen verhelpen

De elektronische signaalindicatie (7) brandt en het belastingstoerental neemt

af. De temperatuur is te hoop! De machine onder nullast lien lopen tot de elektronische signaalindicatie uitgaat

Original betjeningsanvisning.

De elektronische signalindicatie (7) knippert en de machine loopt nicht. De

herstartbeveiliging is geactiveerd. Wordt het accupack in een ingeschakelde machine gestoken, dan start de machine Niet. De machine uit- en weein schakelen.

Elektrische verilgheidsuitschakeling: (Maschines met de aanduiding WB..., WPB...) De machine werd zelfstandig

UITGESCHAKELD Bij een te hoge stroomtoenamesnelheid (zoals bijvoorbeeld bij een plotselinge blokkering of terugslag) worden de machine uitgeschakeld. Machine uitschakelen. Vervolgens wee inschakelen en normalaal verderwerken.Zorg ervoor dat zich verder geenblokkeringen voordoen. Zie hoofdstuk 4.2.

11. Accessoires

Gebruikuitsluitend originele Metabo of CAS (Cordless Alliance System) accompanies en accessoires. Zie bladziide 4.

Gebruik uitsluitend toebehoren die voldoen aan de eisen en typische gegevens die in deze gebruiks-aanwijzing worden weergegeven.

A Laadapparaten

B A c c u p a c k

C Beschermkap voor het doorslijpen

Bestemd voor het werkken met doorslijpschijven, diamant-doorslijpschijven.

D Handbescherming voor het schuren met zandpapier en het werkken met draadborstels

Bestemd voor het werk den met steunschijven, slijpschijven, draadborstels.

Handbescherming aanbrengen onder de extra grep opzij.

ESpanmoer（17）

F Spanmoer (zonder gereedschap) (2) G Stofffilter (12)

Complet accessoireprogramma, zie www.metabo.com of de hoofdcatalogus.

12. Reparatie

Reparaties aan elektrische gereedschappen
mogen uitsluitend door een erkende vakman

wordenuitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kurz u downloaden via www.metabo.com.

Het ontstane schuurstof kan schadelijke stoffen bevatten: Niet met het huisvuil meegeven maar op de juiste manier maar een depot voor gevaarlijke afvalstoffen afvoeren.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Accu-packs mogen nicht bij het huisvuil gegood worden! Geef defecte of verbruike accu-packs terug aan de Metabo-handelaar!

Accu-packs Niet in het water gooien.

Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU

inzake gebrukke elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektrische apparaten geschieren te worden ingezameld en op milieuvriendelijkwijze te worden afgevoerd. Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

Toelichting bij de gegevens op pagina 2. Wijzigingen in verband met technische ontwikkelingen voorbehonden.

U = spanning van het.Accupack

D_ =max.diameter van het inzetgereedschap tmax,1 =max.toelaatbare dikte van het inzet-gereedschap in het spanbereik bij gebruik van de spanmoer (17)

t_,2 = . toelaatbare dikte van het inzet-gereedschap in het spanbereik bij gebruik van de quick-spanmoer (2)

t_ max,3 = Grofslijpschijf / Doorslijpschijf: max. toelaatbare dikte van het inzetgereedschap

M =spindelschroefdraad
I =lenge van de schuurspindel
n =onbelast toerental (hoogste toerental)

P1 =nominalvermogen

P2 =afgegebenvermogen

m = gewicht (met hetkleinste accupack)

Meetgegevens volgens de norm EN 60745.

Gelijkstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijkne norm).

Emissiewaarden

Deze waarden makeen een beoordeling maybek van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uittvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie
richtingen) bepaald volgens EN 60745:

a_h,SG = trillingsemissiewaarde (oppervlakken schuren)

ah, DS =trillingsemissiewaarde (schuren met steunschijf)

K_h,SG/DS = onzekerheid (trilling)

Karakteristiek A-gekwaliffeerd geluidsniveau:

LpA =geluidsdrukniveau

LwA =geluidsvermogensniveau

Tijdens het werkken kan het geluidsniveau de 80 dB(A) overschrijden.

Draag gehoorbescherming!

ITALIANOit
