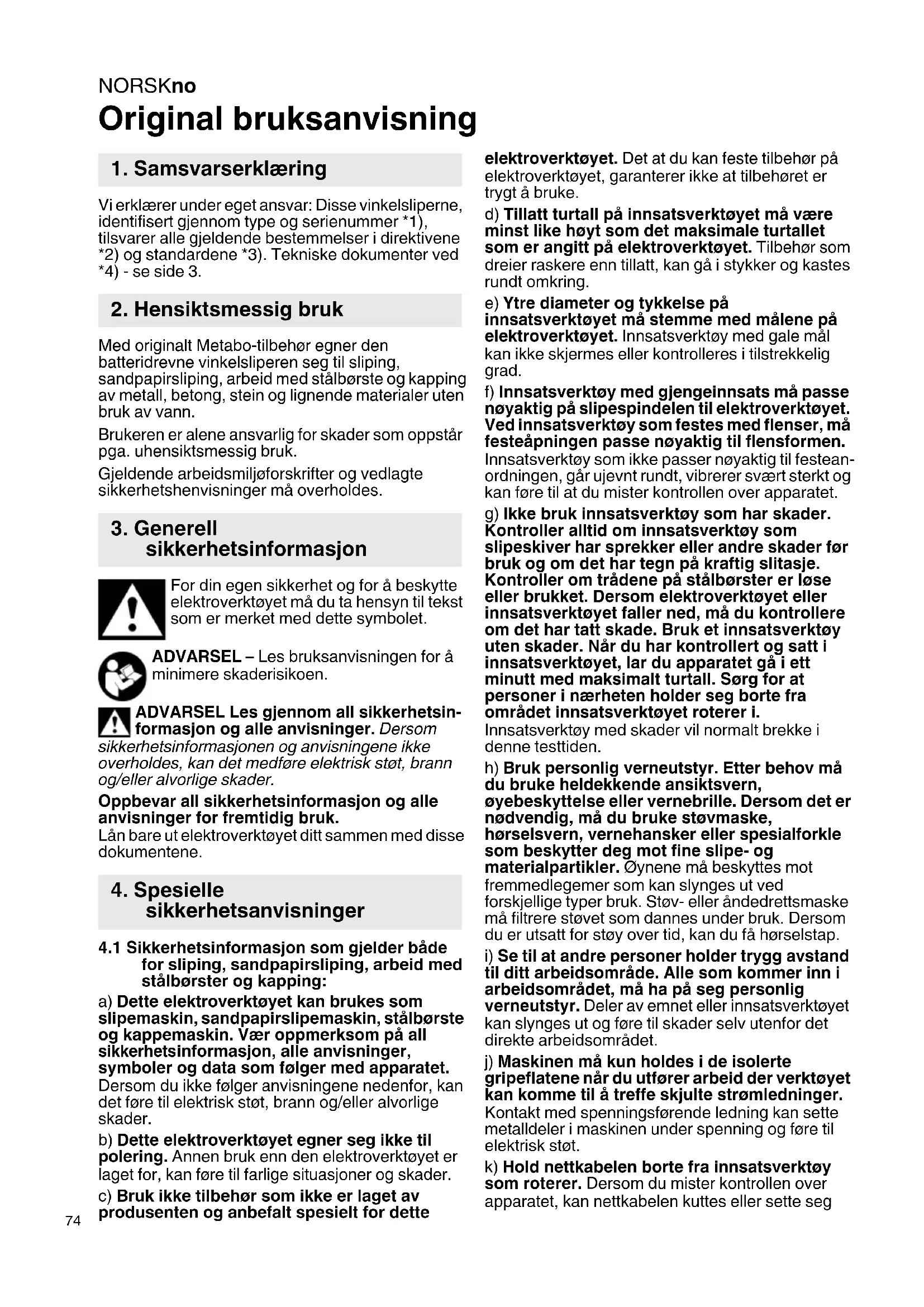

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer under eget ansvar: Disse vinkelsliperne, identifisert gjennom type og serienummer *1), tilsvarer alle gjeldende bestemmelse direktivene *2) og standardene *3). Tekniske dokumenter ved *4)- se side 3.

2. Hensiktsmessig bruk

Med originalt Metabo-tilbehør egner den batteridrevne vinkelsliperen seg til sliping, sandpapirsliping, arbeid med stalborste og kapping av metall, belong, stein og lignende materialer uten bruk av vann.

Brukeren er alene ansvarlig for skader som oppstar pga. uhensiktsmessig bruk.

Gjeldende arbeidsmiljøforskrifter og vedlagte sikkerhetshenvisninger ma overholds.

3. Generell sikkerhetsinformasjon

For din egen sikkerhet og for a beskytte elektroverktoyet ma du ta hensyn til tekst som er merket med dette symbolet.

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsin-formasjon og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisingene ikke overholds, kan det medfrole elektrisk stot, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lån bare ut elektronverktøyet dittSAM men med disse dokumentene.

4. Spesielle sikkerhetsanvisninger

4.1 Sikkerhetsinformasjon som gjelder böde for sliping, sandpapirsliping, arbeid med ståbörster og kapping:

a) Dette elektroverktøyet kan brukes som slipemaskin, sandpapirslipemaskin, stålborste og kappemaskin. Vær oppmerksom på all sikkerhetsinformasjon, alle anvisninger, symboler og data som følger med apparatet.
Dersom du ikke følger anvisingene nedenfor, kan det.fore til elektrisk støt, brann og/eller alvorlige skader.
b) Dette elektroverktøyet egner seg ikke til polering. Annen bruk enn den elektroverktøyet er laget for, kanøre til farlige situasjoner og skader.
c) Bruk ikke tilbehør som ikke er laget av produsenten og anbefalt spesielt for dette

elevtroverktoyet. Det at du kan feste tilbehør på elektroverktoyet, garanterer ikke at tilbehoret er trygt Å bruke.

d) Tillatt turtall på innsatsverktøyet på vår minst like høyt som det maksimale turtallet som er angitt på elektroverktøyet. Tilbehør som dreier raskere enn tillatt, kan gå i stykker og kastes rundt omkring.

e) Ytre diameter og tykkelse pa innsatsverktoyet ma stemme med malene pa elektroverktoyet. Innsatsverktoy med gale mal kan ikke skjermes eller kontrolleres i tilstrekkelig grad.

f) Innsatsverktøy med gjengeinnsats mø passer nøyaktig på slipespindelen til elektroverktøyet. Ved innsatsverktøy som festes med flenser, mø festeapningen passer nøyaktig til flensformen.

Innsatsverktøy som ikke passer nøyaktig til festeanordningen, gár ujevnt rundt, vibrerer svært sterkt og kan före til at du mister kontrollen over apparatet.

g) Ikke bruk innsatsverktøy som har skader. Kontroller alltid om innsatsverktøy som slipseskiver har sprekker ull andre skader for bruk og om det har tegn pa kraftig slitasje.

Kontroller om tradene på ståbörster er lose ell er brukket. Dersom elektroverktøyet aller innsatsverktøyet faler ned, ma du kontrollere om det har tatt skade. Bruk et innsatsverktøy uten skader. När du har kontrollert og satt i innsatsverktøyet, lar du apparatet gä i ett minutt med maksimalt turtall. Sørg for at personer iærheten holder seg borte fra området innsatsverktøyet roterer i.

Innsatsverktøy med skader vil normalt bredkke i\ denne testtiden.

h) Bruk personlig verneutstyr. Etter behov ma du bruke heldekende ansiktsvern, oyebeskyttelse erler vernebrille. Dersom det er nodvendig, ma du bruke stovmaske, horselsvern, vernehansker erler spesialforkle som beskytter deg mot fine slime- og materialpartikler. Oynene ma beskyttes mot

fremmediegemer som kan slynges ut ved forskjellige typ beruk. Stov-ller andedrettsmaske ma filtrere stovet som dannes under bruk. Dersom du er utsatt for stoy over tid, kan du fahorselstap.

i) Se til at andre personer holder trygg avstand til ditt arbeidsomrade. Alle somkommen inn i arbeidsomraret, ma ha pa seg personlig verneutstyr.Deler av emnet aller innsatsverktoyet kan slynges ut og fore til skader selv utenfor det direkte arbeidsomraret.
j) Maskinen mä kun holdes i de isolerte gripeflatene nár du utfør er arbeid der verktøyet kankommen til a treffe skjulte strømledninger.
Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og före til elektrisk/Stt.
k) Hold nettkabelen borte fra innsatsverktoy som roterer. Dersom du mister kontrollen over apparatet, kan nettkabelen kuttes eller sette seg

fast, og din egen harend ell er arm kan komme i kontakt med roterende innsatsverktøy.

l) Legg aldri fra deg elektroverktøyet for innsatsverktøyet har stanset helt opp. Et innsatsverktøy som roterer, kankommen i kontakt med underlaget. Da kan du miste kontrollen over elektroverktøyet.
m) Ikke la elektronverktoyet gå mens du bærer det. Dersom klæne dine skulle komme i kontakt med et innsatsverktoy som roterer, kan de sette seg fast og innsatsverktoyet kan bore seg inn i kroppen din.
n) Rengjør ventilasjonsåpningene på elektroverktøyet regelmessig. Motorviften trekker støvinn i motorhuset. En sterk ansamling av støv kan fore til elektriske risikosituasjoner.
o) lkke bruk elektroverktoyet i nærheten av brennbare materialer. Slike materialer kan antennes av gnister.
p) Ikke bruk innsatsverktoy som krever flytende kjolemiddel. Bruk av vann og andre flytende kjolemidler kan fore til elektrisk stot.

4.2 Rekyl og sikkerhetsinformasjon

Rekyl er en plutselig reaksjon som skyldes at innsatsverktøyet henger fast eller blir blokkert, f.eks. slipskeriver, slipetallerkener, stalborster osv. Fastklemming eller blokkering fører til bra stopp av det roterende innsatsverktøyet. Elektroverktøyet gär da raskt og ukontrollert mot innsatsverktøyes dreieretning på blokkeringsstedet.

Dersom f.eks. en slipeskive fester seg eler blokkeres i emnet, kan kanten pa slipeskiven som gär inn i emnet, bli sittende fast. Da kan slipeskiven lösne ellertan oppstä rekyl. Slipeskiven beveger seg da i retning av brukeren ellert bort fra ham, alt etter hvilken rotasjonsretning slipeskiven har pa blokkeringsstedet. Slipeskiven kan ogsakommen til a bredke.

Rekyl er følgen av feil eller ukyndig bruk av elektroverktøyet. Rekyl kan forbhindres hvis du følger slike egnede forsiktighetsregler som beskrevet nedenfor.

a) Hold elektroverktøyet godt fast og still kroppen og armene i en posisjon som gjør at du kan ta opp rekylkreftene. Bruk alltid stottehandtaket dersom det fins. Da har du best kontroll over rekylkrefter og reaksjonsmoment ved høyturtall. Ved a folge egnede sikkerhetstiltak kanBrukeren ha kontroll over rekyl- og reaksjonskreftene.
b) Ikke plasser hendene i nærhen av innsatsverktøy som roterer. Innsatsverktyet kan bevege seg over handen ved rekyl.
c) Unngå Å plassere kroppen i det området der elektroverktøyet vil bevege seg ved rekyl. Rekyl driver elektroverktøyet i motsatt retning av slipseskivens dreieretning på blokkeringsstedet d) Arbeid særlig forsiktig på områder med hjørner, skarpe kanter osv. Unngå at innsatsverktøyet blir kastet tilbake fra emnet eller setter seg fast. Det roterende innsatsverktøyet har en tendens til Å sette seg fast i

e) Ikke bruk sagblad med kjede eller tenner. Slikt innsatsverktoy forer ofte til rekyl uller tap av kontrollen over elektroverktoyet.

4.3 Særlig sikkerhetsinformasjon som gjelder for sliping og kapping:

a) Bruk bare splicelegemer som er tillatt for ditt elektroverktoy, somt vernaldeksel som er laget for splicelegemene du bruker. Slipelegemer som ikke er laget for elektroverktoyet, kan ikke skjermes i tilstrekkelig grad, og er derfor ikke trygge iBruk.
b) Krumme slipeskiver ma plasseres sik at spliceflaten befinner seg nedenfor kanten pa vernedekselet. En feil plassert slipskive, som gär over kanten pa vernedekselet, kan ikke skjermes tilstrekkelig.
c) Vernedekselet må vare sikkert festet på elektroverktøyet. Det må vare innstilt slick at det oppnås høyest mulig grad av sikkerhet, altsa at minst mulig av slipslegemet vises Åpent motBrukeren. Vernedekselet beskytter Brukeren mot lse deler og tilfeldig kontakt med slipslegemet, som gnister som kan antennne klæne.
d) Slopelegemene skal bare brukes i henhold til anbefalingene.

F.eks.: Slip aldri med sideflaten pa en kappeskive. Kappeskiver er laget for a fjerne materiale med kanten av skiven. Krefter som virker fra sideren pa slike slepelegemer, kan odelegge dem.

e) Bruk alltid spennflenser med riktig storrrelse og form til slipseskivene du benytter. En egnet flens stotter slipskiven og reduserer faren for at slipskiven skal brekke. Det kan vare forskjell pa flenser for kappeskiver og flenser for andre slipskiver.

f) Ikke bruk slitte slipseskiver som er laget for storre elektroverktoy. Slipeskiver for storre elektroverktoy er/DDke laget for de hovey turtallene som mindre elektroverktoy har.Derfor kan de brekke.

4.4 Annen særlig sikkerhetsinformasjon i forbindelse med kapping:

a) Unnga at kappeskiven blir blokkert. Bruk\ ikke for mye makt. Ikke lag for dype kutt.
Overbelastning av kappeskiven gjør at den har lettere for a sette seg fast aller blokkeres. Dermed økes faren for rekyl eller brudd på slipslegemet.
b) Hold avstand fra området foran og bak den roterende kappeskiven. Hvis du beveger kappeskiven fra deg på emnet, kan elektroverktøyet med den roterende skiven bli kastet rett på deg dersom det oppstår rekyl.
c) Slå av apparatet dersom kappeskiven setter seg fast eller när du tar en pause i arbeidet. Hold apparatet rolig helt til skiven er stanset helt. Prov aldri Å trekke kappeskiven ut av snittet mens den fremdeles roterer. Da kan det oppsta rekyl. Finn ut av ärsaken til fastklemmingen. Fjern feilårsaken.

NORSKno

d) Ikke slå på elektroverktøyet igjen mens det befindner seg i emnet. Vent til kappeskiven har oppnänd fullt turtall För du forsiktig fortsetter med snittet. Ellers kan skiven setzen seg fast i overflaten, spreette ut av emnet eller det kan oppsta rekyl.
e) Fest plater eller større emner, sik at risikoen for rekyl som skyldes at kappeskiven setter seg fast, reduseres. Store emner kan boye seg pa grunn av sin egen vekt. Emnet ma stottes pa begge sider av skiven. Det ma bade stottes i nærhen av kappesnittet og pa kanten.
f) Vær saerlig forsiktig nár du lager "Iommesnitt" i vegg eller andre steder uten innsyn. Kappeskiven kan.fore til rekyl hvis den skjærer i gass-ller vannrør, elektriske ledninger erller andre gjenstander.

4.5 Særlig sikkerhetsinformasjon i forbindelse med sandpapirliping:

a) Ikke bruk for store slimeblader. Følg produsentens anvisninger om størrelsen på slimebladene. Slipeblader som går ut over slipetallerkenen, kan före til skader og til blokkering, brudd på slimebladene og rekyl.

4.6 Særlig sikkerhetsinformasjon i forbindelse med arbeit med ståbørster:

a) Vær oppmerksom på at stålborsten mister tråddeler under vanlig bruk. Ikke overbelast børsten ved Å trykke for hardt. Tråddeler som slynges ut, trengerlett gjennom hud og/eller tynne klær.
b) Dersom det anbefales verneteksel, ma du sorge for at det ikke blirkontakt mellom vernetekselet og stalborsten.. Tallerken- og koppborster kan få større diameter dersom du trykker for hardt, og pa grunn av sentrifugalkreftene.

Folg angivelsene fra produsenten av verktoy og tilbehør! Beskytt skivene mot fett og stot!

Slipeskivene ma oppbevares og händteres noyaktig etter produsentens anvisninger.

Bruk aldri kappeskiver til grovsliping. Kappeskivene skal ikke utsettes for trykk fra sidern.

Emnet mä ligge godt mot underlaget og sikres mot at det sklr, for eksempel ved hjelp av en tvinge. Store emner mä støttes tilstrekkelig opp.

Dersom det brukes innsatsverktoy med gengeinnsats, skal enden på spindelen ikke komme i kontakt med enden på hullet i spliceverktoyet. Sjekk at gengene på innsatsverktoyet er lange nok til spindelens lenghte. Gengene i innsatsverktoyet på passé til gengene på spindelen. Spindellengde og spindelgjenger, se side 2 og kapittel 14. Tekniske spesifikasjoner.

Unngå Å skade gass-ller vannrør, elektriske ledninger og bærende vegger (stabilitet).

Ta batteriet ut av maskinen før alle former for innstilling, verktøybytte, vedlikehold eller rengjøring.

Hold fast maskinen ved uttk og innsetting av batteripakken, sik at pa/av-bryteren不信 kan betjenes utilsiktet.

Sorg for at lufteapningene er fri ved arbeid i stovfylte omgivelser. Dersom det er nodvendig a fjerne stov, ma du forst ta ut batteriet (bru kke-metalliske gjenstander) og unnga a skade innvendige deler.

ADVARSEL - Enkelte typer stov, som oppstår ved sliping med sandpapir, saging, sliping, boring og andre arbeider, ineholder kjemikalier som kan fremkalle kreft, födselsskader erler andere reproduksjonsskader. Eksempler på slike kjemikalier er:

• bly fra blyholdig maling,
  -mineralstov fra murstein, sement og andermurermaterialer og
• arsen og krom fra kjemisk behandlet treverk.
  Hvor stor risikoen fra disse stoffene er for deg,
  avhenger av hvor ofte du utforer dette typen
  arbeider. For a redusere belastningen fra slike
  kjemikalier: arbeid i lokaler med god utlusting og
  bruk alltid godkjent verneutstyr, som f.eks.
  andemasker med spezialfilter for mikroskopiske
  partikler.

Dette gjelder ochs for stov fra andre typematerialer, som f.eks. enkelte typereverk (som eikeller bok),metaller og asbest.Andre kjente sykdommer er f.eks.allergiske reaksjoner.La ikke stov trenge inn i kroppen.

Følg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksområde og -sted.

Samle lose partikler der de oppstår; unngånedfelling i omgivelsense.

Bruk egnet tilbehør til spesielle arbeidsoppgaver Da hindrer du at partiklene havner i omgivelsene.

Batteripakkene ma beskyttes mot fuktighet.

Ikke utsett batteripakkene for apen ild.

Ikke bruk defekte eller deformerte batterier.
one batteriene.

du skylle med rent vann og straks oppsoke lege.

Transport av Lithium-ion-batter:

Frakt av Lithium-lon-batterier er underlagt bestemmelse for frakt av farlig gods (UN 3480 og UN 3481). Gjør deg kjent med gjeldende forskritter ved frakt av Lithium-lon-batterier. Ta eventuelt Kontakt med transportforetaket du bruker. Metabo kan leverer sertifisert emballasje.

Send bare med batteriet hvis maskinhuset er uskadet og det ikkelekker æske. Ta batteriet ut av maskinen nr den sendes. Sikre kontaktene mot kortslutning (f.eks. med tape).

5. Oversikt

Se side 2.

1 Bøyle til á stramme/losne strammemutteren (verktøyløs) for hand
2 Strammemutter (verktoyls)
3 Stottefrens
4 Sp i n d e l
5 Spindellåsknapp
6 Skyvebryter til Å slå maskinen av og pa *
7 Elektronikksignalindikator
8 Knapp for opplasing av batteripakken
9 Knapp for kapasitetsindikator
10 Kapasitets- og signalindikasjon
11 Batteri
12 Stovfilter
13 Innkoblingsssperre
14 Bryterknapp
15 Stottehandtak / stottehandtak med vibrasjonsdemping
16 Vernedeksel
17 Strammemutter
18 Hakenokkel
19 Hendel til feste av vernedeksel
avhengig av utstyr / ikke inkludert

6. Før bruk

• Trekk i hendelen (19). Sett vernaldekselet (16) i posisjonen som vist.
• Slipp hendelen og vri vernedekselet inntil hendelen smekker på plass.
• Trekk i hendelen (19) og drei vernendekselet slick at det skjermede området er vendt motBrukeren.
• Sjekk at dekselet sitter godt: Hendelen ma vare smekket pa plass, og det ma ikke mulig á vri pa vernedekselet.

Bruk bare innsatsverktoy som er minst 3,4 mm lavere enn vernetekselet.

6.3 Stovfilter

Se bilde A pa side 2.

I svært skitne omgivelser ma alltid støvfilteret (12)brukes.

Nár stovfilteret (12) er montert, varmes maskinen raskere opp. Elektronikken

beskytter maskinen mot overoppheting (se kapittel 10.).

Montering:

Monter stovfilteret (12) som vist.

Demontering:

Løft stovfilteret (12) litt i den øverste kanten, og ta det av ved a trekke det nedover.

6.4 Dreibart batteri

Se bilde B pà side 2.

Den bakre delen av maskinen kan dreies i tre trinn til 270^ sik at formen pa maskinen kan tilpasses arbeidsforholdene. Maskinen ma bare brukes nar den dreide delen er gatt i ingrep.

6.5 Batteri

Førbruk ma batteriet (11) lades opp.

Lad opp batteriet på nytt hvis effekten avtar.

Den optimale oppbevaringstemperaturen ligger mellem 10^ og 30^ .

Lithium-ion-batteripakkene "Li-Power" har en kapasitets- og signalindikasjon: (10)

• (9)Trykk pa tasten for a lese av ladenivæt ved hjelp av LED-lampene.
• Hvis en LED-lampe lyser, er batteripakken nesten tom og ma lades opp igjen.

NORSKno

6.6 Ta ut og sette inn batteripakken

Hold fast maskinen ved uttak og innsetting av batteripakken, sik at pa/av-bryteren ikke kan betjenes utilisiktet.

Taut:

Trykk pa knappen for opplasing av batteripakken (8) og trekk batteripakken (11) ut pa forsiden.

Setteinn:

Skyv inn batteripakken (11) til den smekker pã plass.

For bytte av verktoy: Ta batteriet ut av maskinen. Maskinen ma vare slatt av og spindelen ma sta stille.

Nár det arbeides med kappeskiver, mA kappeskivevernedekselet (se kapittel 11. Tilbehør) brukes.

7.1 Lås spindelen

• Trykk inn spindellasknappen (5) og drei pa spindelen (4) med handen til du merker at spindelen smekker pa plass.

7.2 Påsetting av slipeskiven

Se bilde C pà side 2.

Merk: Stotteflanders (3) er sikret mot at den faller av. Demontering: Du ma eventuelt bruke litt krefter til a trekke den av.

7.3 Feste/losning av strammemutteren (verktoylos) (utstyrsavhengig)

Strammemutteren (verktøyløs) (2) må bare trekkes til forhand.

Ved arbeid mä boylen (1) alltid vare vippet inn mot strammemutteren (2).

Feste av strammemutteren (verktøyløs) (2):

Hvis innsatsverktoyet er tykkere enn 6 mm i festepunktet, skal strammemutteren

(verektoylOs)kke brukes. Bruk strammemutter (17) med hakenokkel (18).

• Lås spindelen (se kapittel 7.1).
  Vipp opp bøylen (1) på strammemutteren.
• Sett strammemutteren (2) på spindelen (4). Se bildet på side 2.
• Strammemutteren (1)pá bøylen trekkes til for handi med klokken.
  -Viippb0(y)lnedihigen.

Losne strammemutteren (verktoyls) (2):

• Lås spindelen (se kapittel 7.1).
  Vipp opp boylen (1) på strammemutteren.
• Skru av strammemutteren (2) for hand mot klokken.

Merk: Hvis strammemutteren (2) sitter svert stramt, kan du ogsa bruke en hakenokkel til a skru den av.

7.4 Festing/losning av strammemutteren (utstyrsavhengig)

Fest Quick-strammemutteren: (17)

De to sidene pa strammemutteren er forskjellige. Skru strammemutteren pa spindelen som folger: Se bilde D pa side 2.

-A) Tynne slipeskiver:

Skulderen på strammemutteren (17) peker oppover, slick at den tynne slipeskiven kan spennes sikkert fast.

B) Tykke slipeskiver:

Skulderen på strammemutteren (17) peker nedover, slick at strammemutteren kan plasseres sikkert på spindelen.
- Lås spindelen. Stram strammemutteren (17) ved Å bruke hakenokkelen (18) til Å dreie med klokken.

• Lås spindelen (se kapittel 7.1). Skru strammemutteren (17) ved á bruke hakenøkkelen (18) til á dreie mot klokken.

8. Bruk

8.1 Start og stopp

Før alltid maskinen med begge hender.

Slå maskinen på før du fører innsatsverktøyet mot emnet.

Unngå at maskinen suger inn ekstra støv og spon. Hold maskinen unna stovansamlinger den slås på og av. Etter at maskinen er slätt av, du först legge den fra deg när motoren er set.

Under vedvarende drift fortsetter maskinen a gá selv om den blir revet ut av hendene dine.

Hold derfor alltid maskinen med begge hender i de to handtakene. Stå med god balanse og arbeid konsentrt.

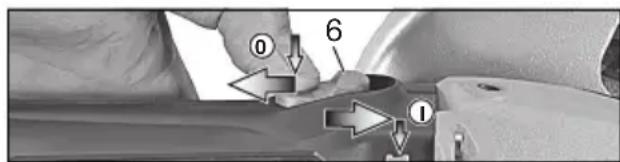

Maskiner med skyvebryter:

Innkobling: Skyv skyvebryteren (6) forover. Vipp den nedover til den smekker pa plass dersom du onsker kontinuerlig innkkobling.

Stopp: Trykk på bakerste del av skyvebryteren (6) og slipp opp.

Maskiner med sikkerhetsbryter (med ddmannsfunksjon):

Innkobling: Skyv innkoblingsperren (13) i pilens retning og trykk inn bryteren (14).

Stopp: Slipp bryterknappen (14).

8.2 Arbeidstips

Sliping:

Legg moderat press på maskinen og beveg den frem og tilbake over flaten, sik at overflaten på emnet ikke blir for varm.

Skrubsliping: For a oppna et godt resultat bor du arbeide med en vinkel pa 30^ - 40^

Kapping:

Under kapping ma du alltid arbeide mot dreieretningen (se tegning).Ellers er det risiko for maskinen kan hoppe ukontrollert ut av snittet. Arbeid med moderat fremfuringshastigkeit som

passer til materialet som skal bearerides. Ikke tipp til sider, ikke trykk, ikke pendle.

Sandpapirsliping:

Legg moderat press på maskinen og beveg den frem og tilbake over flaten, slick at overflaten på emnet ikke blir for varm.

Arbeid med stålborster.

Legg moderat press på maskinen.

9. Rengjøring

Ta batteriet ut av maskinen for alle former for innstilling, verktoybytte, vedlikehold ellre renngjoring.

Rengjør stovfilteret regelmessig: Ta ut filteret og blås det rent med trykkuft.

Batteripakken ma av og til tas av og kontaktområdet til batteripakke og maskin törkes av med et tört tørkle og avleiringer fjernes. Hvis batteripakken ikke kan tas ut: se kapittelet Reparasjon.

Gjeninnkoblingsvernet har slatt inn. Hvis batteriet settes i mens maskinen er slatt pa, starter ikke maskinen. Slå maskinen av og deretter pa igjen.

Elektronisk sikkerhetsutkopoling: (Maskiner med betegnelsen WB..., WPB...) Maskinen ble UTKOPLT automatisk. Ved for hoy økning av

strømstyrlen (som f.eks. oppstår ved plutselig blokkering eller rekyl) slås maskinen av. Slå av maskinen. Slå deretter på maskinen igjen og jobb videre. Unngå flere blokkeringer. Se kapittel 4.2.

11. Tilbehør

Bruk kun original Metabo-ller CAS-(Cordless Alliance System) batterier og tilbehør

Se side 4.

Bruk kun tilbehör som oppfyller kravene og spesifikasjonene som er nevnt i dette bruksanvisningen.

ALadere

B Batteripakke

C Vernedeksel til kapping

Ment til arbeid med kappeskiver, diamantkappeskiver.

D Handbeskyttelse til sandpapirsliping, arbeid med stalborster

Ment til arbeid med stottetallerken, slipetallerken, stalborster.

Du kan laste ned resvedelslater fra www.metabo.com.

13. Miljøvern

Slipestøvet som oppstår, kan inneholde skadelige stoffer: Skal ikke kastes i husholdningsavfallet, men leveres inn til godkjent oppsmgLingsplass for spelzialavfall.

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Ikke kast batteripakkene i vann.

Kun for EU-land: Elektroverktøyene skal/DD kastes i husholdningsavfallet. I henhold til EU-direktiv 2012/19/EU om kasserte

elektriske og elektroniskeprodukter og direktivets implementingering i nasjonal rett, ma elektroverktoy som/DDke lenger skal brukes,samles separat og returneres til et miljovennlig gjenvinningsanlegg.

För du kasserer batteriet, ma det lades ut i

NORSKno

eletroverktoyet. Sikre kontaktene mot kortslutning (f.eks. med tape).

14. Tekniske data

Forklaring til opplysningene på s. 2. Med forbehold om endringer med sikte på teknik forbedring.

U = Spenning i batteriet

D_maks = maks.diameter pà innsatsverktøyet

t_max,1 = maksimalt tillatt tykkelse pa innsatsverktoyet i festepunktet ved bruk av strammemutter (17)

t_max,2 = maksimalt tillatt tykkelse pa innsatsverktoyet i festepunktet ved bruk av Quickstrammemutter (2)

t_max,3 = Slipskive/Kappeskive: maks. tillatt tykkelse pa innsatsverktoyet

M = Spindelgjenger

I =Lengde pa slipespindelen

n = Tomgangsturtall (høyeste turtall)

P1 =nominelt effektopptak

P2 =Avgitt effekt

m = Vekt (med minste batteripakke)

Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.

Emisjonsverdier

Disse verdiene gjør det mulig a ansla emisjonen til elektroverktøyet og a sammenlikne ulike elektroverktøy. Avhengig av bruksbetingelser, tilstanden til elektroverktøyet aller innsatsverktøyet, kan den faktiske belastningen vare høyere ullere. Ta hensyn til arbeidspauser og perioder medindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren pa grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak.

Totalverdi for vibrasjon (Vektorsum i tre retninger)
fastsatt iht. EN 60745:

ah,SG =Svingningsemisjonsverdi (sliping av flater)

ah,DS =Svingningsemisjonsverdi (sliping med slipetallerken)

K_h,SG/DS = Usikkerhet (vibrasjon)

1. Overensstemmelses erklæring

-mineralsk stov fra mursten, cement og andrematerialer til murværk,og

Stovbelastningen kan reduceres på følgende manners:

3 S tøtte f I a n g e

Monter stovfilteret (12) som vist.

Afmontering:

kapacitets- og signalindikator (10):

C Beskyttelsesskaerm til skaering

I =Sibespindens Iaengde

n = Frilobshastighed (maksimal hastighed)

P1 =Nominal optagen effekt

P2 =Afgiven effekt
