GEBRUIKSAANWIJZING LS002GZ01 MAKITA

Model: LS002G
Diameter zaagblad 216 mm
Diameter middengat (afhankelijk van het land) 15,88 mm / 25,4 mm / 30 mm
Maximale bredte van de zaagsnede van het zaagblad 2,4 mm
Max. verstekhoek 60°, Rechts 60°
Max. schuine hoek 48°, Rechts 48°
Nullasttoerental 4.800 min	-1
Afmetingen (I x b x h) 702 mm x 551 mm x 557 mm
Nominate spanning Max. 36 V - 40 V gelijkspanning
Nettogewicht 16,4 - 17,6 kg

• In verband met ononderbroken research en ontwikkeling, behouden wij ons hetrecht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.
• De technische gegevens können van land tot land verschillen.
• Het gewicht kan verschillen afhankelijk van de hulpstukken, waaronder de accu. De Lichtste en zwaarste combinatie, overeenkomstig de EPTA-procedure 01/2014, worden getoond in de tabel.

Toepasselijkke accu's en laders

Accu BL4020 / BL4025* / BL4040* / BL4050F* / BL4080F	*: Aanbevolen accu
Lader DC40RA / DC40RB / DC40RC

• Sommige van de hierboven vermelde accu's en laders+zijn möglichn Niet leverbaar afhankelijk van waar u woont.

WAARSCHUWING: Gebruik uitsluitend de accu's en laders die hierboven worden genoemd. Gebruik

van enige andere accu of lader kan leiden tot letsel en/of brand.

Zaagcapaciteit (h x b) met zaagblad 216 mm in diameter

Verstekhoek	Schuine hoek
	45° (links)	0°	45° (rechts)
0°	50 mm x 312 mm	70 mm x 312 mm	30 mm x 312 mm
45° (links en rechts)	50 mm x 220 mm	70 mm x 220 mm	30 mm x 220 mm
60° (links en rechts)	-	70 mm x 155 mm	-

Symbolen

Hieronder staan de symbolen die voor het gereedschap konnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken.

Lees de gebruiksaanwijzing.

Om letsel door rondvliegende houtsnippers te voorkomen, blijt u na het zagen de zaagkop omlaag geduwd honden totdat het zaagblad volledig tot stilstand is gekomen.

Voor het uitvoeren van schuivend zagen trekt u eerst de slede helemaal maar u toe, brengt u verwolgens het handvat omlaag, en duwt u tenslotte de slede maar de geleider.

Als u een schuine zaagsnede wilt make,
zet u eerst de draaihandgreep los en kan-
telt u de slede maar de gewenste hoek, en
zet u daarna de draaihandgreep wee vast.

Wanner u het zaagblad verder Kantelt dan het bereik van 0^ - 45^ draait u de ontgrendelhendel voor een schuine hoek van 48^ rechtsom.

Houd handen en vingers UIT de buurt van het zaagblad.

Draag een veiligheidsbril.

Kijk nicht recktstreeks in de lamp wanner\ deze aan is.

Alleen voor EU-landen
Als gezolg van de aanwezigheid van schadelijke componenten in het apparaat, kuren oude elektrische en elektronische apparaten, accu's en batterijen negatieve gevolgen hebben voor het milieu en de gezondheid van mensen.
Gooi elektrische en elektronische apparaten en accu's Niet met het huisvuil weg! In overeenstemming met de Europese richtlij inzake oude elektrische en elektronische apparaten en inzake accu's en batterijen en oude accu's en batterijen, alsmede de toepassing waarvan binnen de nationale wetgeving, dienen oude elektrische apparaten, accu's en batterijen geschieren te worden opgeslagen en te worden ingeleverd bij een apart inzamelingspunt voor huishoudelijk afval dat de milieubeschemmingsvoorschriften in acht neemt. Dit wordt op het apparaat aangegeven door het symbool van een doorgekruiste afvalcontainer.

Doeleinden van gebruik

Dit gereedschap is bedoeld voor nauwkeurigrecht zagen en verstkzagen in hout. Gebruik de zaag Niet voor het zagen van ie's anders dan hout, aluminium of soortgelijke materialen.

Geluidsniveau

De typische, A-gewogen geluidsniveauaus zich gemeten volgens EN62841-3-9: Geluidsdrukniveau (LPA) : 89 dB (A) Geluidsvermogenniveau (LWA) : 100 dB (A) Onzekerheid (K): 3 dB (A)

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijk den met andere gereedschappen.

OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gezrukt voor eenbeordeling vooraf van de blootstelling.

WAARSCHUWING: Draag gehoorbescherming.
WAARSCHUWING: De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zichen gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijsdsuur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijsdsduur).

EG-verklaring van conformiteit

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgevoegt als Bijlage A bij deze gebruiksaanwijzing.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING: Lees alle veiligheids-waarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u Niet alle onderstaande aanwijzingen naleeft, kan dat resulteren in brand, elektrische schokken en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het Lichtnet werkken (met snoer) of gereedschappen met een accu (snoerloos).

Veiligheidsinstructies voor verstekzagen

1. Verstekzagen zijn bedoeld voor het zagen van hout of houtachtige materialen. Ze können nicht worden gezrukt met doorslijpschijven voor het doorslijpen van ferro-materialen, zoals stangen, staven, draadeinden, enz. Door het slijpstof zullen bewegende delen, zoals de onderste beschemkap, vastlopen. De vonden die bij doorslijpen worden geproduedd, verbranden de onderste beschemkap, het zaagsnede-inzetakun en andere kunststofonderdelen.
2. Gebruik klemmen om het werkstuk vast te zetten wanner dat möglichk is. Als u het werkstuk met de hand vasthoudt, moet u uw hand.altijd minstens 100~mm van beiden kanten van het zaagblad weg honden. Gebruik.Deze zaag Niet voor het zagen van werkstukken die te Klein zich on stevig vast te klemmen of met de hand vast te honden. Als uw hand te dicht bij het zaagblad is geplaatst, is de kans groter dat u letsel oploopt door het aanraken van het zaagblad.
3. Het werkstuk要去 stil liggen en vastgeklemd zichen of vastgehonden worden gegen zowel de geleider als de tafel. Voer het werkstuk Niet in het zaagblad aan, en zaag nooit 'uit de vrij hand'. Losligende of bewegende werkstukken kunnen op hoge snelheid worden weggeworpen en letsel veroorzaken.

4. Duw het zaagblad door het werkstuk. Trek het zaagblad Niet door het werkstuk. Om een zaagsnede te make, brengt u de zaagkop omhoog en trekt u het waar u toe boven het werkstuk zonder te zagen. Start de motor, duw de zaagkop omlaag en duw het zaagblad door het werkstuk. Als tijdens de trekkende beweging worden gezaagd, klimt het zaagblad waarschijnlijkuit het werkstuk en worden de zaagkop met kracht in de richting van de gebruiker geworpen.

5. Kruis met uw hand nooit de beoogde zaaglijn, hetzij voor dan wel achefter het zaagblad. Het 'kruislings' vasthouden van het werkstuk, waar bij het werkstuk aan de rechterkant van het zaagblad wordt vastgehouden met de linkerhand, of vice versa, is bijzonder gevaarlijk.

Fig.1

1. Reik nicht darüber de geleider met een van uw handenDICter dan 100 mm bij een van de kanten van het zaagblad, om houtsnippers te verwijderen of om welke andere reden dan ook, terwijl het zaagblad draait. U realiseert zich可想而知 nicht hoeDICth uw hand bij het draaiende zaagblad is en u kunt ernstig letsel oplopen.
2. Inspectoreu uw werkstuk voordat u begint te zagen. Als het werkstuk gebogen of verdraaid is, klemt u het vast met de buitenkant van het gebogen oppervlak gegen de geleider. Verzeker u er.altijd van dat er geen opening is:tussen het werkstuk, de geleider en de tafel langs de zaaglijk. Gebogen of verdraide werkstukken kunnen zich draaien of verschuiven, en+kunnen het draaiende zaagblad doen verlopen tijdens het zagen. Er mogen geen spijkers of vreemde voorwerpen in het werkstuk zitten.
3. Gebruik de zaag Niet totdat de tafel vrij is van alle gereedschappen, houtsnippers, enz., behalte het werkstuk. Kleine stukjes afval, losse stukjes hout of andere voorwerpen die in aanraking komen met het draaiende zaagblad,+kunnen met hoge snugheid worden weggeworpen.
4. Zaag slechts een werkstuk tegelijkertijd. Meerdere, opgestapelde werkstukken können nicht goed worden vastgeklemd of vastgehonden, en können het zaagblad doen vastlopen of tijdens het zagen verschuiven.
5. Verzeker u er voor gebruik van dat de verstekzaag is bevestigd of geplaatst op een stevig werkoppervlak. Een horizontaal en stevig werkoppervlak verkleint de kans dat de verstekzaag instabel wird.
6. Plan uw werkzaamheden. Elke keer wanner u de instelling voor de schuine hoek of verstekhoek, verzekert u zich ervan dat de verstelbare geleider correct is afgesteld om het werkstuk te steunen en tevens het zaagblad of beschermingssystemeem Niet raaktijdens gebruik. Zonder het gereedschap in te schakelen en zonder een werkstuk op de tafel, beweegt u het zaagblad langus een volledige, gesimuleerde zaagsnede om er zeker van teল dat het zaagblad niets raakt en er geen gevaar is dat in de geleider worden gezaaggd.
7. Zorg voor voldoende ondersteuning, zoals tafelverlengingen, zaagbokken, enz. voor een werkstuk dat breder of langer is dan het bovenoppervlak van de tafel. Werkstukken die breder of langer zich dan de verstekzaagtafel, kūnen kantelen als ze Niet goed worden ondersteunt. Als het afgezaagde deel of het werkstuk Kantelt, kan het de onderste beschermkap optillen of worden weggeworpen door het draaiende zaagblad.

8. Gebruik Niet een andere persoon als verwanging van een tafelverlenging of als extra ondersteuning. Een instabiele ondersteuning van het werkstuk kan ertoe leiden dat het zaagblad vastloopt of het werkstuk verschuiftijdens het zagen, waardoor u en de helper in het draaiende zaagblad worden getrokken.

9. Het afgezaagde deel van het werkstuk mag op geen enkele wijze gegen het draaiende zaagblad bekneld raken of gedrukt worden. Indien opgesloten, d.w.z. bij gebruik van lengteaansla-gen, kan het afgezaagde deel gegen het zaagblad bekneld raken en met kracht weggeworpen worden.

10. Gebruik algijd een klem of een bevestigingsmethode die bedoeld is om Ronde werkstukken, zoals een staaf of buis, te ondersteunen. Staven neigen te verrollen tijdens het zagen, waardoor het zaagblad zich 'vastbijt' en het werkstuk met uw hand in het zaagblad worden getrokken.
11. Laat het zaagblad de volle snugelid bereiken voordat deze het werkstuk raakt. Dit verkleint de kans dat het werkstuk worden weggeworpen.
12. Als het werkstuk of zaagblad vastloopt, scha-kelt u de verstkzaag uit. Wacht totdat alle bewegende delen tot stilstand zich gekomen en trek de stekker uit het stopcontact en/of verwijder de accu. Verwijder daarna het vastgelopen materiaal. Als u blijft zagen met een vastgelopen zaagblad, kut u de controle over de verstkzaag verliezen of.Deze beschadigen.
13. Nadat u de zaagsnede hebt voltooid,That u de schakelaar los,blijft u de zaagkop omlaag gedrukt honden en wacht u tot het zaagblad stilstaat voordat u het afgezaagde deel verwijdert.Het is gevaarlijk om met uw hand in de buurt van het nalopende zaagblad te reiken.
14. Houd het handvat stevig vast bij het make n van een onvolledige zaagsnede en bij het loslaten van de schakelaar voordat de zaagkop helemaal omlaag is geduwd. Door het remeffect van het zaagblad kan ertoe leiden dat de zaagkop plotseling omlaag getrokken worden, waardoor een kans op letsel ontstaat.
15. Gebruik uitsluitend een zaagblad met een diameter zoals aangegeven op het gereed-schap of vermeld in de gebruiksaanwijzing. Het gebruik van een zaagblad met een verkeerde afmeting, kan een goede bescherming of werkig van het zaagblad verhinderen, wat kan leiden tot ernstig persoonlijk letsel.
16. Gebruik alkijd een zaagblad dat is gemarkeeerd met een toerental dat gelijk is aan of hoger is dan het toerental dat is aangegeven op het gereedschap.
17. Gebruik de zaag nicht voor het zagen van垦s anders dan hout, aluminium of soortgelijke materialen.
18. (Alleen voor Europese landen) Gebruik algijd een zaagblad dat voldoet aan EN847-1.

Aanvullende instructies

1. Houd de werkplaats kinderveilig met hangsloten.
2. Ga nooit op het gereedschap staan. Er kan ernstig letsel ontstaan als het gereedschap omvalt of als het snij-/zaaggarnituur per ongeluk worden aangeraakt.

3. Laat het gereedschap nooit ingeschakeld中断。Schakel de voeding uit. Laat het gereedschap Niet中断 totdat het volledig tot stilstand is gekommen.

4. Gebruik de zaag nicht zonder dat de beschermkappen zijn aangebracht. Controller voor elk gebruik of de beschermkap goed sluit. Gebruik de zaag Niet indien de beschermkap Niet goed beweegt en Niet snel over het zaagblad sluit. Klem of bind de beschermkap nooit in de geopende stand vast.

5. Houd uw handen uit de buurt van het zaagblad. Voorkom contact met het nog nadraaiende zaagblad. Het kan nog steeds ernstig letselveroorzaken.
6. Om de kans op letsel te verkleinen, schuift u de slede terug maar zijn anschterste stand na elke afkortzaagsnede.
7. Zet alle bewegende onderdelen vast alvorens het gereedschap te dragen.
8. De aanslagpen of aanslaghendel die de zaagkop in de onderste stand vergrendelt, worden alleen gebruikt voor het dragen en opbergen van het gereedschap en Niet voor zaagbedieningen.
9. Controller vóor het gebruik het zaagblad zorgvuldig op barsten of beschadiging. Vervang een gebarsten of beschadigd zaagblad onmiddelijk. Gom of hors dat op het zaagblad is opgedroogd vertraagt het zaagblad en verhoegt de kans op terugslag. Houd het zaagblad schoon door dit eerst van het gereedschap te demonteren en het verwolgens schoon te makeen met een schoonmaakmiddel voor gom en hors, heet water of kerosine. Gebruik nooit benzine om het zaagblad schoon te makeen.
10. Tijdens het uitvoeren van schuivend zagen, kan een TERUGSLAG optreden. Een TERUGSLAG treedt op wonneer het zaagblad vastloopt in het werkstuk tijdens het zagen en et zaagblad snel in de richting van de gebruiker worden bewogen. Dit kan leiden tot verlies van controle over het gereedschap en ernstig persoonlijk letsel. Wonneer het zaagblad begint vast te lopen tijdens het zagen, zaagt u niederver maar LASTUd schakelaar onmid-dellijk los.
11. Gebruik alleen flenzen die voor dit gereed-schap+zijn bestemd.
12. Pas op dat u de as, de flenzen (vooral hun montagevlak) of de bout Niet beschadigt. Beschadiging van deze onderdelen kan zaagbladbreuk verroorzaken.
13. Zorg dat het draaabaar voetstuk goed vast-gezet is, zodate hetijdens het zagen nicht kan bewegen. Gebruik de gaten in het voetstuk om de zaag te bevestigen op een stevig werk-. platform of een stevige werkbank. Gebruik het gereedschap NOOIT wonneer de gebruiker in een ongemakkelijke houding moet staan.
14. Zet de asblokkering in de vrije stand alvorens de schakelaar in te drukken.
15. Zorg ervoor dat het zaagblad in zijn laagste positie Niet in aanraking komt met het draaihaar voetstuk.

16. Houd het handvat stevig vast. Denk eraan dat de zaag bij het starten en stoppen even op- en neergaat.

17. Zorg dat het zaagblad bij het inschakelen nicht in contact is met het werkstuk.

18. Laat het gereedschap eenijdje draaien alvorens het op het werkstuk te gebruiken. Controller op trillingen of schommelingen die op onjuiste montage of op een slecht uitgebalanceerd zaagblad konnen wijzen.
19. Stop onmiddelijk met zagen indien u iets abnormaals opmerkt.
20. Probeer nicht om de trekkerschakelaar in de ingeschakeld stand te vergrendelen.
21. Gebruik uitsluitend de accessoires die in deze gebruiksaanwijzing worden aanbevolen. Het gebruik van ongeschikte accessoires, Zoals slijpschijven, kan letsel veroorzaken.
22. Sommige materialen bevatten chemische stoffen die giftig können sein. Wees voorzichtig dat u geen stof inademt en het stof Niet op uw huid komt. Volg de veiligheidsinstrumenties van de leverancier van het materiaal op.
23. Gebruik geen bekabelde voeding met dit gereedschap.
    Aanvullende veiligheidsvoorschriften voor een lamp wanner deze aan is
24. Kijk Niet direct in het lamplicht of in delichtbron.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veriligeidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUK of het Niet naleven van de veriligeidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

Belangrijke veiligheidsinstrumenties voor een accu

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoord de accu worden gebruikt, alvorens de accu in gebruik te nemen.
2. Haal de accu Niet uit elkaar en saboteer hem Niet. Dit kan leiden tot brand, buitensporige hitte of een explosie.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden,要去 het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zichs een ontploffing veroorzaken.
4. Als elektrolyt in uw ogen isterechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheidveroorzaken.
5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.
(3) Stel de accu Niet bloot aan water of regen.

Kortsluiting van de accu kanoorzaak zichnan een groote stroomafgifte, oververhitting, brandwonden, en zelfs defecten.
6. Bewaar en gebruik het gereedschap en de accu Niet opplaatsen waar de temperatuur kan oplopen tot 50^ of hoger.
7. Werp de accu nooit in het vuur, ook nicht wanner hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.
8. Laat de accu Niet vallen, sla er geen spijker in, snijd er Niet in, gooeriet mee en stoot hem Niet gegen een hard voorwerp. Dergelijk handelingen konnen leiden tot brand, buitensporigeitte of een explosie.
9. Gebruik nooit een beschadigde accu.
10. De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen. Voor commercieel transport en dergelijkde door derden en transporteurs要去en speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd. Als voorbereiding van het articlel dat wordt getransporteerd is hetoodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan möglichstrengere nationale regelgeving. Blootligende contactpuntero要去en afgedekt met tape en de accu moet zodanig worden verpakdtatdezeietnanbewegenindeverpakking.
11. Wanner u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu deplaatselijke voorschriften.
12. Gebruik de accu's uitsluitend met de gereedschappen die door Makita+zijn aanbevolen. Als de accu's worden aangebracht in nicht-compatible gereedschappen, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.
13. Als u het gereedschap gedurende een langtijd Niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.
14. Tijdens en na gebruik, kan de accu heet worden waardoor brandwonden of koude brandwonden+kunnen wordenveroorzaakt. Wees voorzichtig bij het hanteren van een hare accu.
15. Raak de aansluitpunten van het gereedschap Niet onmiddelijk na gebruik aan,ondat deze heet genoeg hunnen zich om brandwonden teveroorzaken.
16. Zorg ervoor dat geen steenslag, stof of grond vastkomt te zitten op/in de aansluitpunten, openingsen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waardoor brandwonden of personlijk letsel kunnen ontstaan.
17. Behalve indien gebruik van het gereedschap is toegestaan in de buurt van hoogspanningsleidingen, mag u de accu Niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.
18. Houd de accu uit de buurt van kinderen. BEWAAR DEZE INSTRUCTIES.

ALET OP: Gebruik uitsluitend originele Makita accu's. Het gebruik van Niet-originele accu's, of accu's die zich gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schadeverozaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opniew op. Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstempoatuur:tussen 10^ en 40^ . Laat een warmer accu afkoelen alvorens hem op te laden.
4. Als de accu Niet worden gebruikt, verwijdert u hem vanaf het gereedschap of de lader.
5. Laad de accu op als u deze gedurende een langeijd (meer dan zes maanden) Niet gaat gebruiken.

Belangrijke veiligheidsinstrumenties voor de draadloos-eenheid

1. Haal de draadloos-eenheid Niet uit elkaar en knoei er Niet aan.
2. Houd de draadloos-eenheid uit de buurt van kinderen. Indien per ongeluk ingeslikt, raadpleegt u onmiddelijk een arts.
3. Gebruik de draadloos-eenheid uitsluitend met Makita-gereedschap.
4. Stel de draadloos-eenheid nicht bloot aan regen of natte omstandigheden.
5. Gebruik de draadloos-eenheid Niet opplaatsen waar de temperatuur hoger is dan 50^
6. Bedien de draadloos-eenheid nicht opplaatsen in de buurt van medische instrumenten, zoals een pacemaker.
7. Bedien de draadloos-eenheid nicht opplaatsen in de buurt van geautomatisierde apparaten. Bij bediening ervan kan in de geautomatisierde apparaten een storing of tout optreden.
8. Bedien de draadloos-eenheid nicht opplaatsen met een hoge temperatuur of opplaatsen waar staticische elektriciteit of elektrische ruis kan worden gegenereerd.
9. De draadloos-eenheid kan elektromagnetische velden genereren, maar deze zich nicht schadelijk voor de gebruiker.
10. De draadloos-eenheid is een nauwkeurig instrument. Wees voorzichtig dat u de draadloos-eenheid Niet LAST vallen of ergens tegenaan stoot.

11. Raak de aansluitpunten van de draadloos-eenheid Niet aan met blote handen of metaalachtige materialen.

12. Verwijder algtd de accu uit het apparaat wanner u de draadloos-eenheid erin aanbrengt.

13. Open de afdekking van de gleuf Niet opplaaten waar stof of vocht in de gleuf kan binnendringen. Houd de ingang van de gleuf algtd schoon.
14. Breng de draadloos-eenheid altijd in de juiste richting aan.
15. Druk Niet te hard op de knop voor draadloos inschakelen op de draadloos-eenheid en/of druk Niet op de knop met een scherp voorwerp.
16. Sluit algid de afdekking van de gleuf tijdens gebruik.
17. Verwijder de draadloos-eenheid Niet uit de gleuf terwijl voeding worden geleverd aan het gereedschap. Als u dit doet, kan een storing optreden in de draadloos-eenheid.
18. Verwijder de sticker op de draadloos-eenheid Niet.
19. Plak geen stickers op de draadloos-eenheid.
20. Laat de draadloos-eenheid Niet liggen op een plaats waar staatische elektriciteit of elektrische ruis kan worden gegenereerd.

21. Laat de draadloos-eenheid Niet liggen op eenplaats die is blootgesteld aan hoge temperatures, zoals in een auto die in dezon staat geparkeerd.

22. Laat de draadloos-eenheid Niet liggen op een plaats met veel stof of poeder, of op een plaats waar corrosief gas kan worden gegenereerd.

23. Door een plotselinge verandering in temperatuur kan condens op de draadloos-eenheid worden gezormd. Gebruik de draadloos-eenheid Niet voordat de condens volledig is verdampt.
24. Veeg de draadloos-eenheid voorzichtig schoon met een droge, zachte doek. Gebruik geen wasbenzine, thinner, geleidend vet en dergelijkke.
25. Bewaar de draadloos-eenheid in de bijgeme-Verde doos of een antistatische container.
26. Breng geen andere apparaten dan een draadloos-eenheid van Makita aan in de gleuf van het gereedschap.
27. Gebruik het gereedschap Niet als de afdekking van de gleuf beschadigd is. Water, stof en vuil die in de gleuf binnendringen, können een storingveroorzaken.
28. Trek en draai Nieteer dan nodig is aan de afdekking van de gleuf. Plaats de afdekking terug als deze los komt van het gereedschap.
29. Vervang de afdekking van de gleuf als.Deze verloren of beschadigd is.

BEWAAR DEZE INSTRUCTIES.

BESCHRIJVING VAN DE ONDERDELEN

Fig.2
Fig.3

1 Inbussleutel 2 Stelbout (voor	maximale zaagdiepte)		3 Stelschroef (aanslag van onderste stand)		4 Aanslagarm
5 Knoop voor draadloos inschakelen	6 Lamp van draadloos inschakelen		7 Vacuümknop 8 Lampknop
9 Beschermkap	10 Zaagsnedeplaat		11 Handgreep (voor draai-haar voetstuk)		12 Draaihandgreep (voor schuine hoek)
13 ontgrendelhendel (voordraaibaar voetstuk)	14 Stelbout (voor draaibaar voetstuk)		15 Geleiders 16 Wijzer (voor			verstekhoek)
17 Verstekhoekschaal	18 Draaibaar voetstuk		19 Hulpvoetstuk		20 Verticale spanschroef
21 ontgrendelhendel (voorschuine hoek rechts)	22 Stelbout voor 45° (voorschuine hoek rechts)		23 Stelbout voor 0° (voorschuine hoek)		24 Stofgeleider
25 Schuine-hoekschaalrechts	26 Wijzer (voor schuinehoek rechts)		27 Aanslagpen (voor schui-ven van slede)		28 Sledestang
29 Afdekking (voordraadloos-eenheid)	--- ---

1	Gat voor hangslot	2	Trekkerschakelaar	3	Uit-vergrendelknop	4	Draaghandgreep
5	Accu	6	Stofafzuiigslang	7	Schuine-hoekschaal links	8 Wijzer (voor schuine hoek links)
9	Ontgrendelhendel (voorschuine hoek van 48°)	10	Stelbout voor 45° (voorschuine hoek links)	11	Asblokkering	12 Stofzak (indien verwangen door stofafzuiigslang)

BEVESTIGEN

Op een werktafel bevestigen

WAARSCHUWING: Zorg ervoor dat het gereedschap Niet kan bewegen op de ondergrond. Als de verstkzaagijdens het zagen beweegt ten opzichte van de ondergrond, kan dat leiden tot verlies van controle over het gereedschap en ernstig persoonlijk letsel.

1. Monteer het voetstuk met behulp van bouten op een horizontale en stabiele ondergrond. Hierdoor worden voorkomen dat het gereedschap omkantelt en möglichk letsel veroorzaakt.
   Fig.4: 1. Bout 2. Bevestigingsgat
2. Draai de stelbout rechtsom of linksom totdatdezemet het vloeroppervlak in contact komt om het gereedschap stabel te honden.
   Fig.5: 1. Stelbout

De stofafzuigslang aanbrengen

Sluit de stofafzuigslang aan op het gereedschap zoals aangegeven in de afbeelding.

Zorg ervoor dat de kniekoppeling en de mof goed passen op de poorten van het gereedschap.

Fig.6: 1. Stofafzuigslang 2. Kniekoppeling 3. Mof

1. Poort

Om de kniekoppeling uit de poort te verwijderen, houdt u de vergrendelknop ingedrukt en trekt u aan de kniekoppeling.

Om de mof vanaf de poort te verwijderen, draait u deze rechtsom en trekt u hem eraf.

Fig.7: 1. Kniekoppeling 2. Vergrendelknop 3. Mof

1. Poort

BESCHRIJVING VAN DE FUNCTIONS

WAARSCHUWING: Zorg ervoor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u de functies van het gereed-schap aanpast of controert. Als het gereedschap Niet worden uitgeschakeld en de accu Niet uit het gereedschap worden verwijderd, kan dat na per ongeluk inschaken leiden tot ernstig persoonlijk letsel.

De accu aanbrengen en verwijderen

ALET OP: Schakel het gereedschap alkijd uit voordat u de accu aanbrengt of verwijdert.

ALETOP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu Niet stevig vasthoudt, hunnen deze uit uw handen glippen en het gereedschap of de accu beschadigen, of kan persoonlijk letsel worden veroorzaakt.

Fig.8: 1. Rood deal 2. Knop 3. Accu

Om de accu te verwijderen versuschuift u de knop aan de voorkant van de accu en schuift u tegelijkkertijd de accuuit het gereedschap.

Om de accu aan te brengen lijnt u de lip op de accuuit met de groef in de behuizing en duwt u de accu op zichplaats. Steek de accu zo ver möglichk in het gereed-schap tot u een klikgeluid hoort. Wanner het rode deel zichtaar is, zoals aangegeven in de afbeelding, is de accu Niet geheel vergrendeld.

ALET OP: Breng de accu.altijd helemaal aan totdat het rode deel Niet meer zichtaar is. Als u dit Niet doet, kan de accu per ongelukuit het gereedschap vallen en u of anderen in uw omgeving verwonden.
ALET OP: Breng de accu Niet met kracht aan. Als de accu Niet gemakkelijk in het gereedschap kan worden geschoven, worden dieze nicht goed aangebracht.

Gereedschap- / accubeveiligingsssystem

Het gereedschap is voorzien van een gereedschap-/ accubeveiligingssysteme. Dit system schakelt automatisch de voeding maar de motoruit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap kan tijdens het gebruik automatisch stoppen als het gereedschap of de accu aan een van de volgende omstandigheden worden blootgesteld:

Overbelastingsbeveiliging

Als het gereedschap/de accu worden bediend op een manier waardoor een abnormaal hoge stroom worden getrokken, stopt het gereedschap automatisch. Schakel in dat geval het gereedschap uit en stop het gebruik dat ertoe leidde dat het gereedschap overbelast raakte. Schakel daarna het gereedschap wee in om verder te gaan.

Oververhittingsbeveiliging

Wanner het gereedschap/de accu oververhit is, stopt het gereedschap automatisch. Laat in deze situation het gereedschap/de accu afkoelen voordat u het gereed-schap waar inschakelt.

Als de acculading laag is, stopt het gereedschap automatisch. Als het gereedschap Niet werkt, ook nicht wanner de schakelaars worden bediend, verwijdert u de accu's vanaf het gereedschap en laadt u de accu's op.

De resterende acculading controlleren

Druk op de testknop op de accu om de resterende accrulading te zien. De indicatorlampjes branden gedurende enkele seconden.

Fig.9: 1. Indicatorlampjes 2. Testknop

Indicatorlampjes Resterende			accumulating
Brandt Uit	Knippert	75% tot 100%
		50% tot 75%
		25% tot 50%
		0% tot 25%
		Laad de accu op.
		Er kan een storing+zijn opgetreden in de accu.

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstempoatuur, is het möglichk dat de aangegeven acculading verschit van de werkelijkke acculading.

OPMERKING: Het eerste (meest linker) indicator-lampje knippert wanner het accubeveiligingsssystem in werkig is getreden.

Handvatvergrendeling

ALET OP: Houd.altijd het handvat vast wanneer u de aanslagpen ontgrendelt. Anders springt het handvat omhoog en kan persoonlijk letsel ontstaan.

Tijdens verzending is het handvat met behulp van de aanslagpen vergrendeld in de onderste stand. Om het handvat te ontgrendelen, duwt u het handvatiets omlaag, trek aan de aanslagpen en draai hem 90^

Fig.10: 1. Vergrendelde stand 2. Ontrendelde stand 3. Aanslagpen

Schuifvergrendeling

Trek aan de aanslagpen en draai hem 90^ waar de ontgrendelde stand zodat de slede vrij kan bewegen. Om de schuifbeweging te vergrendelen, duwt u de slede zo ver möglichk gegen de arm enplaatst u de aanslagpen terug in de vergrendelde stand.

Fig.11: 1. Vergrendelde stand 2. Ontgrendelde stand 3. Aanslagpen 4. Arm

Beschermkap

WAARSCHUWING: Zet de beschemkap nooit vast en verwijder nooit de beschemkap of de veer die eraan is bevestigd. Een blootliggend zaagblad als gevolg van een buiten werking gestelde beschemkap kanijdens gebruik leiden tot ernstig persoonlijk letsel.
WAARSCHUWING: Gebruik het gereedschap nooit wanner de beschemkap of de veer beschadigd, defect, of verwijderd is. Het gebruik van het gereedschap met een beschadigde, defecte of verwijderde beschemkap kan leiden tot ernstig persoonlijk letsel.

ALET OP: Voor een veilig gebruik zorgt u ervoor dat de beschemkap algijd goed werkt. Stop het gebruik onmiddelijk als de beschemkap zich abnormaal gedraagt. Controller of de veer goed werkt zodate de beschemkap goed terugkeert.

Wanner het handvat omlaag worden gebracht, gaat de beschemkap automatisch omhoog. De beschemkap is veerbelast zodate zij maarhaar oorspronkelijke positie terugkeert wanner het zagen voltooid is en het handvat omhoog worden gebracht.

Fig.12: 1.Beschemkap

Reinigen

Als de doorzichtigige beschemkap vuil is geworden of er zaagsel aan kleeft zodate het zaagblad en/of het werkstuk Nieteer goed zichtaar is,verwijdt u de accu en maakt u de beschemkap voorzigtig schoon met een vochtige doek. Gebruik geen oplosmiddelen of een schoonmaakmiddel op petroleumbasis op de kunststoffen beschemkap omdat hierdoor de beschemkap kan worden beschadigd.

Volg de vermelde stapsgewijze instructies voor het voorbereiden van de reiniging.

1. Zorg ervoor dat het gereedschap is uitgeschakeld en de accu is verwijderd.
2. Draai de inbusbout met de bijgeleverde inbussleutel linksom verwil u de middenkap gegenhoudt.
3. Breng de beschermkap en de middenkap omhoog.
4. Nadat het reinigen klaar is,plaatst u de midden-kap terug en draait u de inbusbout vast door de bovenstaande stappen in omgekeerde volgorde uit te voeren.
5. Zorg ervoor dat het cirkelzaagblad en de middenkap waar worden aangebracht in hun oorspronkelijke posities en de inbusbout worden vastgedraaid.

WAARSCHUWING: Verwijder de veer van de beschemkap Niet. Als de beschemkap beschadigd is na verloop van vrij of door blootstelling aan ultraviolet Licht, neemt u contact op met een Makita-servicecentrum om een verrangingsonderdeel te bestellen. DE BESCHERMKAP NOOIT VASTZETTEN OF VERWIJDEREN.

De zaagsnedeplaat afstellen

Om scheuren op de uitlaatkant van een snede tot een minimum te beperken, is dit gereedschap voorzien van zaagsnedeplaten in het draaibaar voetstuk. De zaagsnedeplaten zijn in de fabrik zodenig afgesteld dat het cirkelzaagblad Niet met de zaagsnedeplaten in aanraking komt. Stel de zaagsnedeplaten als volgt af alvorens de zaag in gebruik te nemen:

1. Zorg ervoor dat de accu is verwijderd. Draai daarna alle schroeven (drie aan de linkerzijde en drie aan de rechterzijde) los waarmee de zaagsnedeplaten zichn vastgemaakt.

Fig.14: 1. Zaagsnedeplaat 2. Schroef

1. Trek de schroeven wee an in zulke mate dat de zaagsnedeplateen nog gemakkelijk met de handuron worden bewogen.
2. Breng het handvat volledig omlaag en trek en draai daarna de aanslagpen om het handvat in de onderste positie te vergrendelen.
3. Trek aan de aanslagpen op de sledestang en draai deze zodate de slede kan schuiven.

▶ Fig.15: 1.Aanslagpen
5. Trek de slede helemaal waar u toe.
6. Stel de positie van de zaagsnedeplaten af zodat deze net in aanraking komen met de zijkanten van de zaagbladtanden.

Fig.16

Fig.17: 1. Zaagblad 2. Zaagbladtanden

1. Zaagsnedeplaat 4. Linkse schuine snede

2. Rechte snede 6. Rechtse schuine snede

3. Trek de voorste schroeven aan (niet te hard aantrekken).

4. Schuif de slede maar het middenCUSSEN de voorkant van de zaagsnedeplaten en de geleiders.

Stel de positie van de zaagsnedeplaten af zodat\ deze net in aanraking komen met de zijkanten van de\ zaagbladtanden.

1. Trek de middelste schroeven aan (niet te hard aantrekken).
2. Duw de slede zo ver möglichk maar de geleiders en stel daarna de positie van de zaagsnedeplaten zodanig af dat.Deze net in aanraking komen met de zijkanten van de zaagbladtanden.
3. Trek de achefterste schroeven aan (niet te hard aantrekken).
4. Nadat de zaagsnedeplaten zich aufgesteld, ontgren-delt u de aanslagpen voor het vergrendelen van het handvat en brengt u het handvat omhoog. Trek verwolgens alle schroeven stevig aan.

KENNISGEVING: Zorg na het instellen van de schuine hoek ervoor dat de zaagsnedeplaten goed worden afgesteld. Een juiste afstelling van de zaagsnedeplaten bevordert een goede ondersteuning van het werkstuk en minimiseert het splinteren van het werkstuk.

Een maximale zaagdiepte beholden

Dit gereedschap is in de fabriek afgesteld om de maxi-male zaagdikte te leveren met een zaagblad met een diameter van 216 mm.

Controleer bij het aanbrengen van een nieuw cirkelzaagblad.altijd de onderste stand van het cirkelzaagblad en stel deze zo nodig als volgt af:

1. Verwijder de accu. Duw daarna de slede zo ver möglichk maar de geleider en breng het handvat volledig omlaag.
   Fig.18: 1. Stelbout 2. Geleider

2. Draai met behulp van de inbussleutel de stelbout tot het cirkelzaagblad iets lager komt dan het kruispunt van de geleider en het bovenoppervlak van het draaibare voetstuk.
   Fig.19

3. Houd het handvat helemaal omlaag gedrukt en draai het cirkelzaagblad met de hand rond om u ervante verzekeren dat het cirkelzaagblad geen enkel onderdeel van het onderste voetstuk raakt. Stel opnieuw een beetje af, indien nodig.

WAARSCHUWING: Na het aanbrengen van een/New cirkelzaagblad controleert u, terwijl de accu is verwijderd,.altijd of het cirkelzaagblad geen enkel onderdeel van het voetstuk raakt wanner de handvat zo ver möglichk omlaag worden geduwd. Als het cirkelzaagblad het voetstuk raakt, kan dit een terugslag verroorzaken en leiden tot ernstig persoonlijk letsel.

Fig.20

Aanslagarm

Met de aanslagarm=kunt u de laagste positie van het cirkelzaagblad gemakkelijk instellen. Stel in door de aanslagarm in de richting van het pijltje te bewegen, zoals afgebeeld. Draai de stelschroef zodanig dat het zaagblad stopt in de gewenste stand wanner het handvat helemaal omlaag worden gebracht.

▶ Fig.21: 1. Inbussleutel 2. Stelschroef 3. Aanslagarm

ALET OP: Houd bij het afstellen het handvat altijd stevig vast. Als u dit Niet doet, kan dat ertoe leiden dat de slede omhoog springt en letselveroorzaakt.

Afstellen van de verstekhoek

ALET OP: Na het veranderen van de versterkhoek, zet u algtd het draaabaar voetstuk vast door de ontgrendelhendel terug te zetten in de vergrendelde stand en de hangreep stevig vast te zetten.

KENNISGEVING: Voor het verdraaien van het draaabaar voetstuk dient u het handvat volledig omhoog te brengen.

1. Draai de handgreep linksom en druk de ontgren-delhendel omlaag maar de ontgrendelde stand.
2. Houd de handgreep vast en zwenk hem van links\ haar rechts om het voetstuk te draaien.
3. Lijn de wijzeruit met uw gewenste hoek op de verstekhoekschaal.
4. Duw de ontgrendelhendel omhoog waar de vergrendelde stand en zet de handgreep vast.

Fig.22: 1. Handgreep 2. Ontgrendelhendel

1. Vergrendelde stand 4. Ontgrendelde stand 5. Wijzer 6. Verstekhoekschaal

Klikstopfunctie

Deze verstekzaag heeft een klikstopfunctie. U kurz snel een linkse/rechtse verstekhoek van 0^ 15^ 22,5^ 31,6^ 45^ en 60^ instellen.

1. Draai het voetstuk tot zichbij uw gewenste klik-stophoek verwijl u de ontgrendelhendel omlaag drukt in de ontgrendelde stand.

2. Duw opzettelijk de ontgrendelhendel omhoog halverwege:tussen de ontgrendelde en vergrendelde stand.

3. Draai het voetstuk maar uw gewenste klikstophoek tot het worden vergrendeld.

4. Duw de ontgrendelhendel omhoog maar de vergrendelde stand en zet de handgreep vast.

▶ Fig.23: 1. Klikstophoek 2. Ontgrendelhendel 3. Vergrendelde stand 4. Ontgrendelde stand 5. Handgreep

Afstellen van de schuine hoek

ALET OP: Na het wijzigen van de schuine hoek, dient u altijd de arm vast te zetten door de draai-handgreep rechtsom vast te zetten.

KENNISGEVING: Verwijder algtd de bovenste geleiders en de verticale spanschroef voordat u de schuine hoek instelt.

KENNISGEVING: Wanner u het cirkelzaagblad gaat kantelen, verzekert u zich ervan dat de slede helemaal omhoog staat.

KENNISGEVING: Wonneur u de schuine hoek wijzigt, dient u de zaagsnedeplaten in de juiste positie te zetten zoals beschreiben in het tekstdeel over het afstellen van de zaagsnedeplaten.

KENNISGEVING: Draai de draaihandgreep nicht te strak aan. Als u dat doet, kan een storing ontstaan in het vergrendelingsmechanisme voor de schuine hoek.

Het cirkelzaagbladaar links kantelen

1. Draai de draaihandgreep linksom.
2. Houd het handvat vast en kantel de slede maar links.
3. Lijn de wijzeruit met uw gewenste hoek op deschuine-hoekschaal.
4. Draai de draaihandgreep rechtsom vast om de arm vast te zetten.

Fig.24: 1. Draaihandgreep 2. Handvat 3. Wijzer 4. Schuine-hoekschaal

Het cirkelzaagblad maar rechts kantelen

1. Draai de draaihandgreep linksom.
2. Houd het handvat vast en kantel de slede iets\ narr links.
3. Kantel de slede maar rechts verwijl u aan de ont-grendelhendel voor een schuine hoek rechts trekt.
4. Lijn de wijzeruit met uw gewenste hoek op de schuine-hoekschaal.
5. Draai de draaihandgreep rechtsom vast om de arm vast te zetten.

▶ Fig.25: 1. Draaihandgreep 2. Handvat 3. Ontgrendelhendel voor schuine hoek rechts 4. Wijzer 5. Schuine-hoekschaal

Het cirkelzaagblad verder dan het bereik 0^ - 45^ kantelen

1. Draai de draaihandgreep linksom.
2. Houd het handvat vast en kantel de slede over 45^ naar links of rechts.
3. Trek de slede iets terug en draai de ontgrendel-hendel voor een schuine hoek van 48^ rechtsom.
4. Kantel de slede verderaar links of rechts terwijl u de hendel ontgrendeld houdt.
5. Draai de draaihandgreep rechtsom vast om de arm vast te zetten.
   ▶ Fig.26: 1. Draaihandgreep 2. Handvat 3. Ontgrendelhendel voor een schuine hoek van 48^

Werking van de schakelaar

WAARSCHUWING: Voordat u de accu('s) aanbrengt in het gereedschap, controleert u.altijd of detrekkerschakelaar correct werkt en na loslaten terugkeertaar de uit-stand.Druk de trekkerschakelaar nicht hard in zonder dat de uit-vergrendelknop is ingedrukt. Hierdoor kan de schakelaar kapot gaan. Het gereed-schap gebruiken zonder dat de schakelaar goed werkt, kan leiden tot verlies van controle en ernstig persoonlijk letsel.
WAARSCHUUNG: Gebruik het gereedschap NOOIT met een defecte trekkerschakelaar. leder gereedschap met een defecte trekschakelaar is UITERST GEVAARLIJK en moet worden gerepareerd voordat het gereedschap worden gebruikt of ernstig persoonlijk letsel wordtveroorzaakt.
WAARSCHUWING:U mag NOOIT de uit-ver-grendelknop buiten werkung stellen door hem met tape vast te zetten of iets dergelijks. Een schakelaar met een buiten werkung gestelde uit-vergrendelknop, kan leiden tot onbedoeld inschakenen ernstig persoonlijk letsel.
WAARSCHUWING: Gebruik het gereedschap NOOIT als het start door alleen maar de trekkerschakelaar in te knijpen zonder de uit-vergrendelknop in te drukken. Een schakelaar die moet worden gerepareerd, kan leiden tot onbedoeld inschaken en ernstig persoonlijk letsel. Stuur het gereedschap op maar een Makita-servicecentrum voor reparatie ZONDER het verder te gebruiken.

▶ Fig.27: 1. Trekkerschakelaar 2. Uit-vergrendelknop 3. Gat voor hangslot

Een uit-vergrendelknop is aanwezig om te voorkomen dat de trekkerschakelaar per ongeluk worden ingedrukt. Om het gereedschap te starten, drukt u de uit-vergrendelknop in en drukt uervolgens de trekkerschakelaar in. Laat de trekkerschakelaar los om het gereedschap te stoppen. In de trekkerschakelaar is een gat aangebracht waar een hangslot door past om het gereedschap af te sluiten.

WAARSCHUWING: Gebruik geen slot met een beugel of kabel met een diameter kleiner dan 6,35mm . Met een dunnere beugel of kabel worden het gereedschap möglichn Niet goed in de uit-stand vergrendeld, waardoor onbedoelde bediening kanplaatsvinden die kan leiden tot ernstig persoonlijk letsel.

Een zaaglijk weergeven

ALET OP: De lamp is Niet waterdicht. Was de lamp Niet met water en gebruik het gereedschap Niet in de regen of op een vochtige plaats. Als u dat toch doeit, kunnen elektrische schokken en rook ontstaan.
ALET OP: Raak de lens van de lamp Niet aan aangezien deze zeer heet is wanner de lamp brandt en kort na het uitschakelen. Dit kan brandwondenveroorzaken.
ALET OP: Stoot Niet gegen de lamp odomatDEXe hierdoor kan worden beschadigd of de levensduur ervan kan worden verkort.
ALETOP: Kijk Niet direct in het lampllicht of in de lichtbron.

De LED-lamp werpt een lichtbundel over het cirkel-zaagblad en de schaduw van het zaagblad valt op het werkstuk en dient als een kalibratie-vrije zaaglij-n-aanduiding. Druk op de lampknop om een lichtbundel te werpen. Een schaduwlijn worden geworpen waar het zaagblad het oppervlak van het werkstuk zaraken, en deze worden donkerderaar mate het zaagblad omlaag komt.

Fig.28: 1. Lampknop 2. Lamp 3. Zaaglijn

De aanduiding helpt bij het doorzagen over een bestaande zaaglijn die op het werkstuk is getekend.

1. Houd het handvat vast en breng het cirkelzaagblad omlaag zodate een donkere schaduw van het zaagblad worden weergegeven op het werkstuk.
2. Lijn de zaaglijk die op het werkstuk is getekend uit met de schaduwlijk van het zaagblad.
3. Stel de verstekhoek en schuine hoek zo nodig af.

OPMERKING: Vergeet Niet na gebruik om de lampschakelaar uit te zetten onions een ingeschakelde lamp acculading verbruikt.

OPMERKING: De lamp gaat automatisch uit 5 minuten nadat u de bediening stocht.

Elektronische functie

Elektrische rem

Dit gereedschap is voorzien van een elektrische zaagbladrem. Als het gereedschap voortdurend Niet snel de werkung afbreekt nadat de trekkerschakelaar is losgelaten, maar u het gereedschap onderhoven door een Makita-servicecentrum.

Constant-toerentalregeling

Het gereedschap is uitergerust met een elektronische toerentalregeling die helpt een constant toerental van het zaagblad te handhaven, ook onder belasting. Een constant toerental van het zaagblad zorgt voor een zeer gladde zaagsnede.

Zachte-startfunctie

Deze functie LAST het gereedschap soepel starten door het startkoppel te beperken.

MONTAGE

WAARSCHUWING: Controller altijd of het gereedschap is uitgeschakeld en de accu ervan is verwijderd voordat u aan het gereedschap gaat werken. Als u het gereedschap Niet uitschakelt en de accu Niet verwijdert, kan dat leiden tot ernstig persoonlijk letsel.

Opbergen van de inbussleutel

Wanner u de inbussleutel nicht gebrukt, bergt u deze op deplaats aangegeven in de afbeelding op, om te voorkomen dat deze worden verloren.

Fig.29: 1. Inbussleutel

Het zaagblad aanbrengen en verwijderen

WAARSCHUWING: Zorg er.altijd voor dat het gereedschap isuitgeschakeld en de accu is verwijderd,voordat u het cirkelzaagblad verwijdert ofaanbrengt. Als het gereedschap per ongeluk start, kan dat leiden tot ernstig persoonlijk letsel.
WAARSCHUWING: Gebruik voor het verwijderen of aanbrengen van het cirkelzaagblad uitsluitend de bijgeleverde Makita-sleutel. Als deze sleutel Niet worden gebruikt, kan de inbusbout te strak of onvoldoende strak worden vastgezet met ernstig persoonlijk letsel tot gevolg.
WAARSCHUWING: Gebruik of cervang nooit onderden die nicht bij dit gereedschap werden geleverd. Het gebruik van dergelijke onderden kan leiden tot ernstig persoonlijk letsel.
WAARSCHUWING: Nadat het cirkelzaagblad is aangebracht, verzekert u zich er.altijd van dat het stevig is bevestigd. Een losse bevestiging van het cirkelzaagblad kan leiden tot ernstig persoonlijk letsel.

Het zaagblad verwijderen

Om het cirkelzaagblad te verwijderen,.gaat u als volgt te werk:

1. Vergrendel de slede in de hoogste stand door aan de aanslagpen te trekken en deze maar de vergrendelde stand te draaien.
   Fig.30: 1.Aanslagpen
2. Gebruik de inbussleutel om de inbusbout, waar-mee de middenkap is vastgezet, los te draaien. Breng daarna de beschermkap en de middenkap omhoog.
   Fig.31: 1. Inbussleutel 2. Inbusbout 3. Middenkap 4. Beschermkap

3. Druk de asblokkering in om de as te vergrendelen en draai met de inbussleutel de inbusbout rechtsom los. Verwijder daarna de inbusbout, de buitenflens en het cirkelzaagblad.
   Fig.32: 1. Inbusbout (linkse schroefdraad) 2. Buitenflens 3. Asblokkering

4. Als de binnenflens verwijderd is, brengt u deze aan op de as met het zaagblad-bevestigingsdeel maar het cirkelzaagblad gericht. Als de binnenflens verkeerd worden aangebracht, zal de flens gegen het gereedschap aanlopen.

Fig.33: 1. Buitenflens 2. Cirkelzaagblad 3. Binnenflens 4. Inbusbout (linkse schroefdraad) 5. As 6. Zaagblad-bevestigingsdeel

Het zaagblad aanbrengen

ALET OP: Zorg ervoor dat het cirkelzaagblad zodanig aanbrengt dat de richting van de pijl op het zaagblad overeenkomt met die op het zaagbladhuis. Als u dat Niet doet, kan dat leiden tot persoonlijk letsei en schade aan het gereedschap en/of het werkstuk.

Om het cirkelzaagblad aan te brengen, gaat u als volgt te werk:

1. Breng het cirkelzaagblad zorgvuldig aan op de binnenflens. Zorg ervoor dat de richting van de pijl op het cirkelzaagblad overeenkomt met de richting van de pijl op het zaagbladhuis.

Fig.34: 1. Pijl

1. Monteer de buitenflens en de inbusbout, en draai daarna met de inbussleutel de inbusbout (linkse schroefdraad) stevig linksom vast verwijl u de asblokkering ingedrukt houdt.
2. Breng de beschermkap en de middenkap terug maar hun oorspronkelijke positie. Draai daarna de inbusbout van de middenkap vast om hem te bevestigen.
3. Trek aan de aanslagpen en draai deze om de slede te ontgrendelen uit+zijn hoogste stand.Breng de slede omlaag en controllerer of de beschemkap goed beweegt.

Voor gereedschap met een binnenflens voor een zaagblad met een middengat diameter van 15,88 mm

Afhankelijk van het land

Breng de binnenflens op de montageas aan met+zijn verzonken zichde maar buiten gericht, en breng daarna het cirkelzaagblad, de buitenflens en de inbusbout aan.

Fig.35: 1. Buitenflens 2. Cirkelzaagblad 3. Binnenflens 4. Inbusbout (linkse schroefdraad) 5. As 6. Verzonken zijde

Voor gereedschap met een binnenflens voor een cirkelzaagblad met een middengatdiameter anders dan 25,4 mm of 30 mm

Afhankelijk van het land

De binnenflens heeft een zaagblad-bevestigingsdeel met een bepaalde diameter aan de ene Kant, en aan de andere kant een zaagblad-bevestigingsdeel met een andere diameter. Kies de juiste kant van het zaagblad waarvan het zaagblad-bevestigingsdeel exact past in het middengat van het cirkelzaagblad.

Fig.36: 1. Buitenflens 2. Cirkelzaagblad 3. Binnenflens 4. Inbusbout (linkse schroefdraad) 5. As 6. Zaagblad-bevestigingsdeel

ALET OP: Zorg ervoor dat het zaagblad-bevestigingsdeel "a" op de binnenflens dat waar buiten is gericht, perfect past in het middengat "a" van het cirkelzaagblad. Als u het cirkelzaagblad op de verkeerde kant van de binnenflens aanbrengt, kunnen gevaarlijke trillingen het gevolg+zijn.

Een stofzuiger aansluiten

Wanneru tijdens het zagen schoon wilt werken, sluit u een Makita-stofzuiger aan op het mondstuk (bovenste stofuitwerppoort) met behulp van aansluitmond 24 (optioneel accessoire).

Fig.37: 1.Aansluitmond 24 2.Slang 3.Stofzuiger

Stofzak

ALET OP: Bij het zagen bevestigt u.altijd de stofzak of sluit u een stofzuiger aan om gevaar door stof te voorkomen.

Door de stofzak te gebruiken werkt u schoon en kan het zaagsel eenvoudig worden opgeruimd. Om de stofzak aan te brengen, verwijdert u de stofafzuigslang vanaf het gereedschap en bevestigt u de stofzak op het mondstuk (bovenste stofuitwerppoort).

Fig.38: 1. Stofafziguislang 2. Stofzak 3. Mondstuk (bovenste stofuitwerppoort)

Wanneer de stofzak ongeveer halfvol is, maakt u hem los van het gereedschap en trekt u de sluitstrip eruit. Maak de stofzak leeg en tik er zachtjes op voor het verwijderen van achtergebleven stofdeeltjes die verdere stofopvanging zouden+kunnen belemmeren.

Fig.39: 1. Sluitstrip

Werkstuk vastklemmen

WAARSCHUWING: Het is uiterst belangrijk om het werkstuk algijd goed vast te klemmen in het juiste type spanschroef. Als u dat Niet doet, kan dat leiden tot ernstig persoonlijk letsel en schade aan het gereedschap en/of het werkstuk.

WAARSCHUWING: Wanner u een werkstuk zaagt dat langer is dan het voetstuk van de cirkelzaag, ondersteunt u de volledige lenghte van het werkstuk buiten het voetstuk en opdezelfde hoogte zodatehwerkstuk horizontaal blijft. Een goede ondersteuning van het werkstuk helpt voorkomen dat het zaagblad vastloopt en een mogelijk terugslag optreedt die kan leiden tot ernstig persoonlijk letsel. Vertrouw Niet alleen op de verticale en/ of horizontale spanschroef om het werkstuk op zichplaats te honden. Dun materiaal hangt gemakkelijk door. Ondersteun het werkstuk over+zijn hele lenghte om vastklemmen van het zaagblad en mogelijk TERUGSLAG te voorkomen.

Fig.40: 1. Steun 2. Draaibaar voetstuk

Geleiders

WAARSCHUWING: Alvorens het gereed-schap te bedieren, controleert u of de bovenste geleider stevig is vastgezet.
WAARSCHUWING: Controller voor het zagen van een schuine hoek of geen enkel onderdeel van het gereedschap, vooral het zaagblad, de bovenste en onderste geleiders raakt wanner het handvat in elke positie volledig omlaag en omhoog worden gebracht en de slede over het hele bereik worden verschoven. Als het gereedschap of het zaagblad de geleider raakt, kan terugslag of een onverwachtte beweging van het werkstuk worden veroorzaakt met ernstig persoonlijk letsel tot gevolg.

Gebruik de bovenste geleiders om een werkstuk te ondersteunen dat hoger is dan de onderste geleiders. Draai de klemschroef los zodat de bovenste geleiders in en uit+kunnen schuiven over de onderste geleiders. Plaats de geleiders in de gewenst positie en draai de schroef vast.

Fig.41: 1. Bovenste geleider 2. Onderste geleider

1. Klemschroef 4. Stelschroef

KENNISGEVING: De onderste geleiders zijn in de fabriek bevestigd aan het voetstuk. Verwijder de onderste geleiders Niet.

KENNISGEVING: Als de bovenste geleider nog steeds los is nadat de klemschroef is vastgedraaid, draait u de stelschroef om de spreet te dichten. De stelschroef is in de fabriek afgesteld. U hoeft deze niiet te gebruiken, behalte indien nodig.

Verticale spanschroef

WAARSCHUWING: Tijdens alle bediedingen moet het werkstuk door de spanschroef stevig tegen het draaabaar voetstuk en de geleiders worden gedrukt. Als het werkstuk Niet goed worden vastgezet gegen de geleider, kan hetijdens het zagen bewegen en zo het zaagblad beschadigen, waardoor materiaal kan worden weggeslingerd en u de controle over het gereedschap kunt verliezen met ernstig persoonlijk letsel als gevolg.

De verticale spanschroef kan op tweeplaatsen worden aangebracht, zowel aan de linkerkant als aan de rechterkant van het voetstuk. Steek de spansschroefstang in een van de gaten in het voetstuk.

Zet de spanschoefarm in de positie die geschikt is voor de dikte en vorm van het werkstuk, en zet de spanchoefarm vast door de klemschroef vast te draaien. Als de klemschroef de slede raakt,plaatst u hem aan de tegenovergestelde kant van de spanschoefarm. Controller of geen enkel deel van het gereedschap in aanraking komt met de spanschoef wonneer het handvat helemaal omlaag worden gebracht. Indien dit wel het geval is, moet u de positie van de spanschoef veranderen. Druk het werkstuk vlak gegen de geleiders en het draaalborg voetstuk. Plaats het werkstuk in de gewenste zaagpositie en zet het stevig vast door de spanschoefknop vast te draaien.

Fig.42: 1. Gaten 2. Spanschroefstang
3. Spanschroefarm 4. Klemschroef
5.Spanschroefknop

Horizontale spanschroef

Optioneel accessoire

WAARSCHUWING: Draai aktijd de moerhouserchtsom tot het werkstuk stevig is vastgezet. Als het werkstuk Niet goed wordt vastgezet, kan het tijdens het zagen bewegen en zo het cirkelzaagblad beschadigen, waardoor materialaal kan worden weggeslingererd en u de controle over het gereedschap kunt verliezen met ernstig persoonlijk letsel als gevolg.
WAARSCHUWING: Bij het zagen van een dun werkstuk, zoals een plint, gegen de geleider, gebruikt u.altijd de horizontale spanschroef.

ALET OP: Wanner u een werkstuk met een dikte van 20 mm of minder zaagt, moet u.altijd een vulblok gebruiken om het werkstuk vast te klemmen.

De horizontale spanschroef kan worden aangebrachte zowel aan de linkerkant als aan de rechterkant van het voetstuk. Als de hoek van de verstkzaagsnede 22,5^ of groter is,plaatst u de horizontale spanschroef aan de kant tegenover de richting waarin het draaibare voetstuk worden gedraaid.

Door de moerhouser linksom te kantelen, worden de spanschroef ontgrendeld en kan deze snelaar voren en achteren worden getrokken. Om het werkstuk vast te zetten, duwt u de spanschroefknop�<|im_start|> voren tot de spanschroefplaat het werkstuk raakt, waarna u de moerhouser rechtsom Kantelt. Draai daarna de spans-schroefknop rechtsom om het werkstuk vast te zetten.

Fig.43: 1. Spanschoefplaat 2. Moerhouser
3. Spanschroefknop

OPMERKING: De maximumbreedte van het werkstuk dat door de horizontale spanschoef kan worden vastgezet is 68~mm

Hulpvoetstuk

WAARSCHUWING: Ondersteun een lang werkstuk.altijd zodanig dat het horizontaal ligt met de draaabaar voetstuk om een nauwkeurige zaagsnede te verkrijgen en om gevaarlijk verlies van controle over het gereedschap te voorkomen. Een goede ondersteuning van het werkstuk helpt voorkomen dat het zaagblad vastloopt en een möglichke terugslag optreedt die kan leiden tot ernstig persoonlijk letsel.
WAARSCHUWING: Verzeker u er vór het zagen van dat de hulpvoetstukken zijn vastbezet met de schroeven.

Om lange werkstukken horizontaal te houden, zich hulpvoetstukken aangebracht op beiden zijkanten van het gereedschap. Draai de schroeven los en schuif de hulpvoetstukken uit tot een lenghte die geschikt is voor het ondersteunen van het werkstuk. Draai daarna de schroeven vast.

Fig.44: 1. Hulpvoetstuk 2. Schroef
Plaatsijdens het zagen het werkstuk vlak gegen de geleiders.
Fig.45: 1. Geleider 2. Hulpvoetstuk

BEDIENING

Dit gereedschap is bedoeld voor het zagen van houtproducten. Met geschikte, originele Makita-zaagbladen hunnen ook de volgende materialen worden gezaagd: Aluminiumproducten

Raadpleeg once website of neem contact op met uwplaatselijke Makita-dealer voor de correcte cirkelzaagbladen die要去en worden gebruikt voor het te zagen materiaal.

WAARSCHUWING: Zorg ervoor dat het cirkelzaagblad Niet het werkstuk, e.d. raakt voordat u de schakelaar inschakelt. Als u het gereedschap inschakelt terwijl het cirkelzaagblad reeds het werkstuk aanraakt, kan dat leiden tot een terugslag en ernstig persoonlijk letsel.
WAARSCHUWING: Nadat u klaar bent met zagen, mag u het cirkelzaagblad pas omhoog brengen nadat het volledig tot stilstand is gekomen. Als u het handvat omhoog brengt verwijl het zaagblad nog ronddraait, kan dat leiden tot ernstig persoonlijk letsel en schade aan het werkstuk.
WAARSCHUWING: Voer geen afstellingen op het gereedschap uit, zoals het draaien van de handgreep, hendels of aanslagpen, terwijl het cirkelzaagblad draait. Afstellen verwijl het cirkelzaagblad draait, kan leiden tot ernstig persoonlijk letsel.
ALET OP: Laat de zaagkop Niet ongecontroleerd los vanuit de laagste stand. De ongecontroleerde zaagkop kan gegen u aan komen waardoor persoonlijk letsel zal ontstaan.

KENNISGEVING: Vergeet Niet voor gebruik de aanslagpenaar buiten te trekken op het handvatuit de onderste stand te ontgrendelen.

KENNISGEVING: Oefenijdens het zagen geen overmatige druk op het handvat uit. Wanner u te hard drukt, kan de motor overbelast raken en/of de zaagefficiente afnemen. Druk alleen zo hard als nodig is voor soepel zagen zonder dat het toerental van het zaagblad aanzienlijk vermindert.

KENNISGEVING: Druk het handvat zachtjes\ aar beneden om te zagen. Als u het handvat met\ kracht omlaag drukt of zijwaartse druk erop uitoe\ fent, kan het cirkelzaagblad gaan trillen en een vlek\ (brandplek) op het werkstuk achefterlaten, en kan ook\ de zaagsnede minder nauwkeurig zich.

KENNISGEVING: Voor schuivend zagen duwt u de slede langzaam en zonder te stoppen maar de geleiders. Als de beweging van de sledeijdens het zagen worden onderbroken, kan een vlek op het werkstuk ontstaan en kan de zaagsnede minder nauwkeurig zich.

Rechtzagen

WAARSCHUWING: Vergrendel aktijd de schuifbeweging van de slede wannerrechtzagen worden uitgevoerd. Door te zagen zicher vergrendeling kan een terugslag worden veroorzaakt, wat kan leiden tot ernstig persoonlijk letsel.

Werkstukken tot 70 mm hoog en 92 mm breed hunnen op de volgende manier worden gezaagd:

1. Duw de slede helemaal waar de geleiders en vergrendel hem met behulp van de aanslagpen.
2. Klem het werkstuk vast met het juiste type spanschoef.
3. Schakel het gereedschap in zonder dat het cirkelzaagblad het werkstuk raakt en wacht totdat het cirkelzaagblad op maximaal toerental draait voordat u het omlaag brengt.
4. Breng het handvat langzaam omlaag maar de laagste positie om het werkstuk te zagen.
5. Nadat de zaagsnede klaar is, schakelt u het gereedschap uit en wacht u tot het cirkelzaagblad volledig tot stilstand is gekomen voordat u het cirkelzaagblad omhoog brengt tot in de hoogste positie.

Fig.46: 1.Aanslagpen

Schuivend (duwend) zagen (zagen van brede werkstukken)

WAARSCHUWING: Bij het schuivend zagen, trekt u eerst de slede helemaalaar u toe en brengt u het handvat helemaal omlaag, waarna u de slede helemaalaar de geleider duwt. Begin nooit met zagen zonder de slede helemaalaar u toe te trekken. Als u schuivend zaagt zonder dat de slede helemaalaar u toe is getrokken, kan een onverwachtete terugslag optreden die kan leiden tot ernstig persoonlijk letsel.
WAARSCHUWING: Probeer nooit schuivend te zagen verwijl u de slede maar u toe trekt. Door de slede zagend maar u toe te trekken, kan een onverwachtete terugslag optreden die kan leiden tot ernstig persoonlijk letsel.
WAARSCHUWING: Schuivend zagen mag nooit worden uitgevoerd verwijl het handvat in de laagste positie is vergrendeld.

1. Ontgrendel de aanslagpennen zodat de slede omhoog kan worden gebracht en vrij kan schuiven.
2. Klem het werkstuk vast met het juiste type spanschroef.
3. Trek de slede helemaal maar u toe.
4. Schakel het gereedschap in zonder dat het cirkelzaagblad het werkstuk raakt en wacht totdat het cirkelzaagblad op maximaal toerental draait.
5. Duw het handvat omlaag en duw de slede zo ver mogelijk maar de geleiders en door het werkstuk.
6. Nadat de zaagsnede klaar is, schakelt u het gereedschap uit en wacht u tot het cirkelzaagblad volledig tot stilstand is gekomen voordat u het cirkelzaagblad omhoog brengt tot in de hoogste positie.

Fig.47: 1. Aanslagpen voor handvatvergrendeling
2. Aanslagpen voor schuifvergrendeling

Verstekzagen

Raadpleeg het tekstdeel over het afstellen van de verstekhoek.

Schuin zagen

WAARSCHUWING: Nadat het cirkelzaagblad is ingesteld op een schuine zaagsnede, controleert u of de slede en het cirkelzaagblad vrij hunnen bewegen over de hele lenghte van de te makezzaagsnede voordat u het gereedschap bedient. Wanner de beweging van de slede of het cirkelzaagbladijdens het zagen worden onderbroken, kan een terugslag worden veroorzaakt die kan leiden tot ernstig persoonlijk letsel.

WAARSCHUWING: Houd bij het makes van een schuine zaagsnede uw handen uit de buurt van het pad van het cirkelzaagblad. De hoek van het cirkelzaagblad kan verwarrend werken op de gebruiker met betrekking tot het werkelijk zeagpad datijdens het zagen beschreiben wordt, en aanraking van het cirkelzaagblad za leiden tot ernstig persoonlijk letsel.

WAARSCHUWING: Het cirkelzaagblad mag Niet omhoog gebracht worden voordat het volledig tot stilstand is gekomen. Tijdens het makes van een schuine zaagsnede kan het afgezaagde deel van het werkstuk gegen het cirkelzaagblad aan liggen. Als het cirkelzaagblad omhoog worden gebracht terwijl het nog ronddraait, kan het afgezaagde deel door het cirkelzaagblad weggeslingerd worden waardoorzaken.

KENNISGEVING: Wanner u het handvat omlaag drukt, dient u druk uit te oefenen evenwijdig met het cirkelzaagblad. Indien u verticale druk op het draaibaar voetstuk uitoefent of de drukrichting tijdens het zagen verandert, za de zaagsnede minder nauwkeurig zich.

1. Verwijder de bovenste geleider aan de kant waar-haar u de slede gaat kantelen.
2. Ontgrendel de aanslagpennen zodate slede omhoog kan worden gebracht en vrij kan schuiven.
3. Stel de schuine hoek af aan de hand van de procedure beschreven in het tekstdeel over het afstellen van de schuine hoek. Draai daarna de draaihandgreep vast.
4. Zet het werkstuk vast met een spanschoef.
5. Trek de slede helemaal waar u toe.
6. Schakel het gereedschap in zonder dat het cirkelzaagblad het werkstuk raakt en wacht totdat het cirkelzaagblad op maximaal toerental draait.
7. Breng verwolgens het handvat langzaam omlaag maar de laagste positie terwijl u druk uitoefent parallel aan het cirkelzaagblad en duw de slede zo ver mogelijk maar de geleiders om het werkstuk te zagen.
8. Nadat de zaagsnede klaar is, schakelt u het gereedschap uit en wacht u tot het cirkelzaagblad volledig tot stilstand is gekomen voordat u het cirkelzaagblad omhoog brengt tot in de hoogste positie.

Fig.48

Gecombineerd zagen

Gecombineerd zagen betekent dat het werkstuk tege-lijk met een schuine hoek en een verstkhoek worden gezaagd. Gecombineerd zagen is möglichk voor de hoeken aangegeven in de onderstaande tabel.

Verstekhoek Schuine hoek

Links en rechts 0^ t/m 45^ Links en rechts 0^ - 45^

Voor het uitvoeren van gecombineerd zagen, raadpleegt u het tekstdeel overrechtzagen, schuivend (duwend) zagen, verstekzagen en schuine zaagsnede.

Kroon-profiellijsten en kwartholprofiellijsten zagen

Kroon-profiellijsten en kwarthol-profiellijsten können worden gezaagd op een gecombineerd-verstekzaag waarbij de sierlijsten plat op het draaabaar voetstuk liggen.

Er zich twee veelvoorkomende typen kroon-profiellijsten en een veelvoorkomend type kwarthol-profiellijsten: kroon-profiellijsten met een wandhoek van 52 / 38^ - kroon-profiellijsten met een wandhoek van 45^ ,en kwarthol-profiellijsten met een wandhoek van 45^

▶ Fig.49: 1. Kroon-profiellijst met een wandhoek van 52 / 38^ 2. Kroon-profiellijst met een wandhoek van 45^ 3. Kwarthol-profiellijst met een wandhoek van 45^

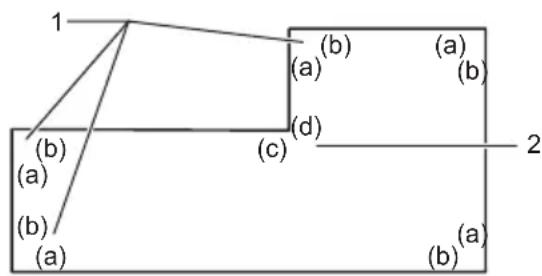

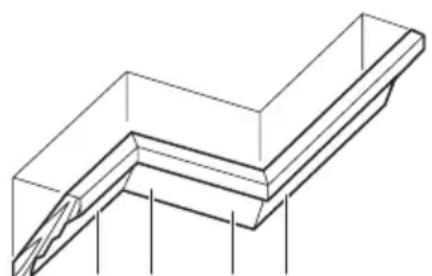

Er zijn verbindingen van kroon-profiellijsten en van kwarthol-profiellijsten die passen in binnenhoeken van 90^ (zie (a) en (b) in de afb.), en om buitenboeken van 90^ (zie (c) en (d) in de afb.).

(a)(b)(c)(d)
1
2

1. Binnenhoek 2. Buitenhoek

1. Binnenhoek 2. Buitenhoek

Opmeten

Meet de breedte van de wand, en pas de breedte van het werkstuk waarop aan. Zorg er algijd voor dat de breedte van het raakvlak met de wand van het werkstuk hetzelfde is als de breedte van de wand.

Fig.50: 1.Werkstuk 2.Breedte van de wand 3.Breedte van het werkstuk 4.Raakvlak met de wand

Gebruik alkijd meerere proefwerkstukken om de benodigde zaaghoek te controleren.

Bij het zagen van kroon-profiellijsten en kwarthol-profiellijsten stelt u de verstekhoek en schuine hoein, zoals aangegeven in tabel (A), en legt u de sierlijst op het bovenoppervlak van het draaibaar voetstuk, zoals aangegeven in tabel (B).

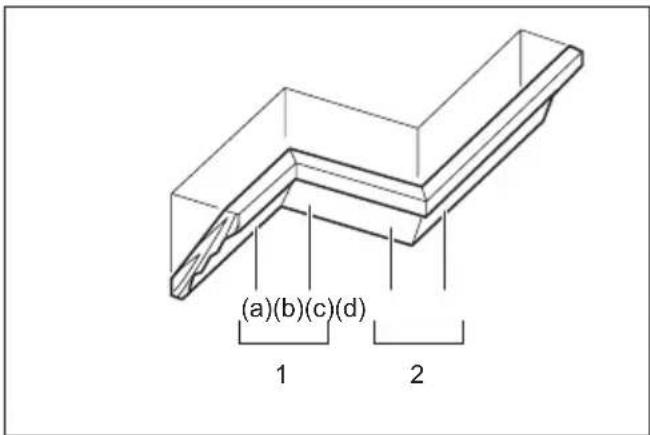

Voor een linker schuine zaagsnede

1. Binnenhoek 2. Buitenhoek

Tabel (A)

-	Gedeelte van de profiëllijst in de afbeelding	Schuine hoek Verstekhoek
		Hoek 52/38°	Hoek 45°	Hoek 52/38°	Hoek 45°
Binnen-hoek	(a) Linkss	33,9°	Links 30°	Rechts 31,6°	Rechts 35,3°
	(b) Linkss			31,6°	Links 35,3°
Buitenhoek	(c)
	(d) Rechts			31,6°	Rechts 35,3°

Tabel (B)

- Gedeelte van de profielijst in de afbeelding	Kant van de sierlijst die tegen de geleider moet liggen	Afgewerkt werkstuk
Binnenhoek (a)	Kant die tegen het plafond komt要去gether de geleider liggen.	Het afge-werkte werk-stuk ligt aan de linkerkant van het zaagblad.
	(b)
Buitenhoek (c)	Kant die tegen de wand komt要去 together de geleider liggen.	werkte werk-stuk ligt aan de rechtter-kant van het zaagblad.
	(d)

Voorbeeld: In het geval u een kroon-profielijst zaagt van het type 52 / 38^ voor gedeelte (a) in de bovenstaande afbeelding:

Kantel de zaag maar de stand voor een schuine hoek van 33.9^ LINKS.
Stel een verstekhoek in van 31,6^ RECHTS.
- Leg de kroon-profiellijst op het gereedschap met de achterkant (verborgen) maar onderen gericht op het draaabaar voetstuk en de KANT DIE TEGEN HET PLAFOND KOMT gegen de geleider.
- Het afgewerkte werkstuk dat u gaat gebruiken ligt allijd LINKS van het cirkelzaagblad nadat het zagen klaar is.

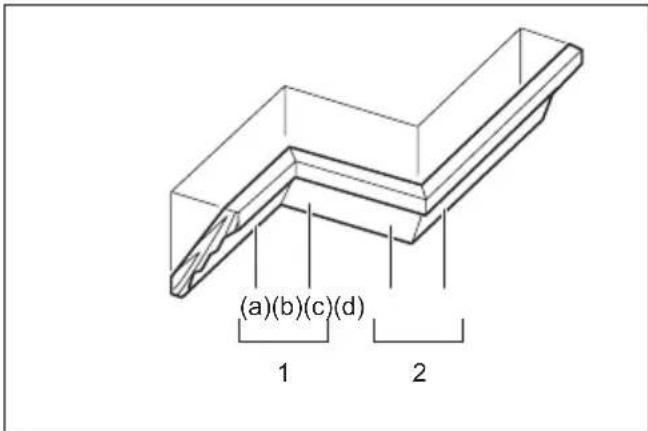

Voor een rechter schuine zaagsnede

1. Binnenhoek 2. Buitenhoek

Tabel (A)

-	Gedeelte van de profiellij in de afbeelding	Schuine hoek Verstekhoek
		Hoek 52/38°	Hoek 45°	Hoek 52/38°	Hoek 45°
Bin-nen-hoek	(a) Rechts 33,9°	Rechts 30°	Rechts 31,6°	Rechts 35,3°
	(b) Link's		31,6°	Links 35,3°
Buitenhoek	(c)
	(d)		Rechts 31,6°	Rechts 35,3°

Tabel (B)

- Gedeelte van de profielijst in de afbeelding	Kant van de sierljst die gegen de geleider moet liggen	Afgewerkt werkstuk
Binnenhoek (a)	Kant die tegen de wand komt moet gegenüber de geleider liggen.	Het afge-werkte werk-stuk ligt aan de recht-kart van het zaagblad.
	(b)
Buitenhoek (c)	Het afge-	werkte werk-stuk ligt aan de linkerkant van het zaagblad.
	(d)

Voorbeeld:

In het geval u een kroon-profielijst zaagt van het type 52 / 38^ voor gedeelte (a) in de bovenstaande afbeeling:

Kantel de zaagkop en zet hem vast op de instelling voor een schuine hoek van 33,9^ RECHTS.
Stel een verstekhoek in van 31,6° RECHTS.
- Leg de kroon-profiellijst op het gereedschap met de achterkant (verborgen) maar onderen gericht op het draaibaar voetstuk en de KANT DIE TEGEN DE WAND KOMT gegen de geleider.
- Het afgewerkte werkstuk dat u gaat gebruiken ligt alsijd RECHTS van het cirkelzaagblad nadat het zagen klaar is.

Aluminiumprofielen zagen

Fig.51: 1. Spanschroef 2. Vulblok 3. Geleider 4. Aluminiumprofiel 5. Vulblok

Als u een aluminiumprojiel wilt vastklemmen in de spans-schroef, maakt u gebruik van vulblokken of stukken afvalhout, zoals aangegeven in de afbeelding, om te voorkomen dat het aluminiumprojiel verrormt. Gebruik snijolie als smeermiddel bij het zagen van een alumi-umprojiel om te voorkomen dat aluminiumslijpsel zich op het cirkelzaagblad ophoopt.

WAARSCHUWING: Probeer nooit dikke of Ronde aluminumprofielen te zagen. Dikke of Ronde aluminumprofielen zijn moeilijk vast te zetten en kunnenijdens het zagen loskomen, waardoor u de controle over het gereedschap kunt verliezen en ernstig persoonlijk letsel kan worden veroorzaakt.

Groeven zagen

WAARSCHUWING: Probeer nicht dit type zaagsnede uit te voeren met een breder zaagblad of sukkelzaagblad. Als u probeert een groef te zagen met een breder zaagblad of een sukkelzaagblad, kan dat resulteren in een onverwacht zaagresultaat en een terugslag die kan leiden tot ernstig persoonlijk letsel.
WAARSCHUWING: Breng de aanslagarm terug maar zijn oorspronkelijke positie voor andere zaagbedieningen dan het zagen van groeven. Als u een zaagsnede probeert te zagen met de aanslagarm in de verkeerde positie, kan dat resulteren in een onverwacht zaagresultaat en een terugslag die kan leiden tot ernstig persoonlijk letsel.

U kunt als volgt een groef in een werkstuk zagen:

1. Stel de laagste positie van het cirkelzaagblad in met behulp van de stelschroef en de aanslagarm, om de zaagdiepte van het cirkelzaagblad te beperken. Raadpleeg het tekstdeel over de aanslagarm.
2. Nadat de laagste positie van het cirkelzaagblad is ingesteld, kut u evenwijde groeven over de breedte van het werkstuk zagen met behulp van schuivend (duwend) zagen.

Fig.52: 1. Groeven zagen met het zaagblad

1. Verwijder het werkstukmaterialtussen de groeven met behulp van een beitel.

Het gereedschap dragen

Verzeker u ervan dat de accu is verwijderd en alle beweegbare delen van de verstkzaag zijn vastgezet voordat u het gereedschap draagt. Controller het volgende punten:

• De accu is verwijderd.
• De slede要去 ingesteld en vastgezet因其 op een schuine hoek van 0^ .
• De slede要去 omlaag gebracht en vergrendeld zich.
• De slede要去lemaal aan de geleiders geschoven en vergrendeld zich.
• Het draaibare voetstuk moet in de stand voor maxi-male rechter verstkhoek staan en vergrendeld zich.
• De hulpvoetstkuren要去en ingeschoven en vastgezet zich.

Draag het gereedschap aan het handvat of door beiden zijden van het voetstuk van het gereedschap vast te houden.

Fig.53
Fig.54

WAARSCHUWING: De aanslagpen voor het omhoog brengen van de slede worden alleen gebruikt voor het dragen en opbergen van het gereedschap en Niet tijdens het zagen. Het gebruik van de aanslagpen tijdens het zagen kan leiden tot onverwachtte bewegingen van het cirkelzaagblad, wat kan leiden tot een terugslag en ernstig persoonlijk letsel.

ALET OP: Zet alle bewegende onderden vast alvorens het gereedschap te dragen. Alsijdens het dragen onderden van het gereedschap bewegen of verschuiven, kutu uw balans of de controle over het gereed-schap verliezen, wat kan leiden tot persoonlijk letsel.
ALET OP: Verzeker u ervan dat de slede goed wordt vergrendeld in de onderste stand door de aanslagpen. Als de aanslagpen nicht correct is geplaatst, kan de slede plotseling omhoog springen en persoonlijk letsel veroorzaken.

FUNCTION VOOR DRAADLOOS INSCHAKELEN

Mogelijkheden van de functie voor draadloos inschakelen

Met de functie voor draadloos inschakelen kut u schoon en comfortabel werken. Door een ondersteunde stofzuiger aan te sluiten op het gereedschap, kut u de stofzuiger automatisch lien in- en uitschakelen bij bediening van de schakelaar van het gereedschap.

Fig.55

Om de functie voor draadloos inschakelen te gebruiken, dient u de volgende zaken voor te bereiden:

• Een draadloos-eenheid (optioneel accessoire)
• Een stofzuiger die de functie voor draadloos inschakelen ondersteunt

In het kort bestaat het instellen van de functie voor draadloos inschakelen uit de volgende punten. Raadpleeg elke paragraaf voor informatatie over de procedure.

1. De draadloos-eenheid aanbrengen
2. Registratie van het gereedschap op de stofzuiger
3. De functie voor draadloos inschakelen starten

De draadloos-eenheid aanbrengen

Optioneel accessoire

ALET OP: Plaats het gereedschap op een vlakke en stabiele ondergrond wanner u de draadloos-eenheid aanbrengt.

KENNISGEVING: Verwijder het stof en vuil vanaf het gereedschap voordat u de draadloos-eenheid aanbrengt. Stof en vuil kannen een storing veroorzaken wanner ze binnendringen in de gleuf voor de draadloos-eenheid.

KENNISGEVING: Om een storing als gevolg van staatische elektricitie te voorkomen, raakt u een materiaal aan dat staatische elektricitie ontlaadt, zoals een metalen onderdeel van het gereedschap, voordat u de draadloos-eenheid oppakt.

KENNISGEVING: Let er bij het aanbrengen van de draadloos-eenheid algtd op dat de draadloos-eenheid in de correcte richting worden aangebracht en dat de afdekking volledig worden gesloten.

1. Open de afdekking op het gereedschap, zoals aangegeven in de afbeelding.
   Fig.56: 1. Afdekking
2. Breng de draadloos-eenheid aan in de gleuf en sluit cervolgens de afdekking.

Wanner u de draadloos-eenheid aanbrengt, lijnt u deuitsteeksels uit met de uitsparingen in de gleuf.

▶ Fig.57: 1. Draadloos-eenheid 2. Uitsteeksel 3. Afdekking 4. Uitsparing

Wanner u de draadloos-eenheid verwijdert, opent u langzaam de afdekking. De haken op de achterkant van de afdekking, tillen de draadloos-eenheid op terwijl u de afdekking omhoog trekt.

Fig.58: 1. Draadloos-eenheid 2. Haak 3. Afdekking

Nadat de draadloos-eenheid is verwijderd, bewaart u hem in de bijgeleverde doos of een antistatische container.

KENNISGEVING: Gebruik alkijd de haken op de城县kant van de afdekking wonneer u de draadloos-eenheid verwijdert. Als de haken Niet aangrijpen op de draadloos-eenheid, sluit u de afdekking volledig en opent u hem waar langzaam.

Registraratie van het gereedschap op de stofzuiger

OPMERKING: Een stofzuiger van Makita die de functie voor draadloos inschakelen ondersteunt, is vereist voor registratie van het gereedschap.

OPMERKING: Voltooi het aanbrengen van de draadloos-eenheid in het gereedschap voordat u de registratie van het gereedschap start.

OPMERKING: Voorkom dat de volgende schakelaars worden ingeschakeldijdens registriatie van het gereedschap:

trekkerschakelaar op het gereedschap
- vacuumschakelaar op het gereedschap
- aan-uitschakelaar op de stofzuiger
OPMERKING: Raadpleeg tevens de gebruiksaanwij-zing van de stofzuiger.

Als u wilt dat de stofzuiger worden ingeschakeld tegelijk met de bediening van de schakelaar van het gereedschap, moet u van tevoren de registrarie van het gereedschap voltooien.

1. Breng de accu's aan in de stofzuiger en het gereedschap.
2. Zet de standbyschakelaar op de stofzuiger op "AUTO".

Fig.59: 1. Standbyschakelaar
3. Houd de knop voor draadloos inschakelen op de stofzuiger gedurende 3 seconden ingedrukt totdat de lamp van draadloos inschakelen groen knippert. En houd daarna opdezelfde manier de knop voor draadloos inschakelen op het gereedschap ingedrukt.
Fig.60: 1. Knop voor draadloos inschakelen
2. Lamp van draadloos inschakelen

Nadat de stofzuiger en het gereedschap met succès aan elkaar zijn gekoppeld, zullen de lampen van draadloos inschakelen gedurende 2 seconden groen branden, waarna ze blauw gaan knipperen.

OPMERKING: De lampen van draadloos inschakelen stoppen na 20 seconden met groen knipperen. Druk op de knop voor draadloos inschakelen op het gereedschap terwijl de lamp van draadloos inschakelen op de stofzuiger knippert. Als de lamp van draadloos inschakelen Niet groen knippert, drukt u kort op de knop voor draadloos inschakelen en houdt u deze wee ingedrukt.

OPMERKING: Als u twee of meer gereedschappen registreert op een stofzuiger, voltooit u de registratie van de gereedschappen een voor een.

De functie voor draadloos inschakelen starten

OPMERKING: Voltooi de registratie van het gereed-schap op de stofzuiger voordat u de functie draadloos inschakelen gebruikt.

OPMERKING: Raadpleeg tevens de gebruiksaanwij-zing van de stofzuiger.

Nadat een gereedschap in de stofzuiger is gereigsteerd, worden de stofzuiger automatisch in- en uitgeschakeld door de bediening van de schakelaar van het gereedschap. Knijp de trekkerschakelaar van het gereedschap in om tijdens het gebruik de stofzuiger in te schaken. De stofzuiger worden ook ingeschakeld door tijdens het zagen op de vacuumknop op het gereedschap te drukken.

Fig.61

1. Breng de draadloos-eenheid aan in het gereedschap.
2. Sluit de slang van de stofzuiger aan op het gereedschap.

Fig.62

1. Zet de standbyschakelaar op de stofzuiger op "AUTO".
   Fig.63: 1. Standbyschakelaar
2. Druk kort op de knop voor draadloos inschakelen op het gereedschap. De lamp van draadloos inschakelen knippert blauw.
   Fig.64: 1. Knop voor draadloos inschakelen
3. Lamp van draadloos inschakelen
4. Knijp de trekschakelaar van het gereedschap in.
   Controleer of de stofzuiger worden ingeschakeld wanneer de trekkerschakelaar worden ingeknepen.

5. Druk op de vacuumknop om de stofzuiger in te schakelen. Controller of de lamp van draadloos inschakelen blauw brandt en de stofzuiger ingeschakeld blijft tot u weeer op de knop drukt.

6. Om de stofzuiger uit te schakelen, laut u de trekkerschakelaar los of drukt u nogmaals op de vacuumknop. De stofzuiger stopt enkele seconden nadat de bediening van de schakelaar, waarna de lamp blauw knippert.

OPMERKING: De status van schakelaar (in-/uitschaken van de stofzuiger) kan worden afgelezen aan de lamp van draadloos inschaken. Raadpleeg voor meer informatie het tekstdeel met de beschrijving van de status van de lamp van draadloos inschaken.

1. Om het draadloos inschakelen van de stofzuiger te stoppen, drukt u op de knop voor draadloos inschakelen op het gereedschap.

OPMERKING: De lamp van draadloos inschakelen op het gereedschap stopt met blauw knipperen wanneer gedurende 2aar geen bediening plaatsvindt. In dat geval zet u de standbyschakelaar van de stofzuiger op "AUTO" en drukt u nogmaals op de knop voor draadloos inschakelen op het gereedschap.

OPMERKING: De stofzuiger worden met een vertraging in- en uitgeschakeld. Er treedt eenijdsvertraging op wanner de stofzuiger de bediening van de schakelaar van het gereedschap detecteert.

OPMERKING: Het zendbereik van de draadloos-eenheid kan variieren afhankelijk van de locatie en omgevingsomstandigheden.

OPMERKING: Als twee of meer gereedschappen zich gereigsteerd in een stofzuiger, kan de stofzuiger worden ingeschakeld ondanks dat u Niet de trekkerschakelaar inknijpt of op de vacuumknop drukt odomdat een andere gebruiker de functie voor draadloos inschakelen gebruikt.

Beschrijving van de status van de lamp van draadloos inschakelen

Fig.65: 1. Lamp van draadloos inschakelen

De lamp van draadloos inschaken toont de status van de functie voor draadloos inschakelen. Raadpleeg de onderstaande tabel voor de betekenis van de status van de lamp.

Status Lamp van draadloos inschakelen Beschrijving
						Kleur	■ Brandt	■ Knippert	Duur
Standby B	auw	□		2 uur Het	draadloos inschakelen van de stofzuiger is beschikbaar. De lamp worden automatisch uitgeschakeld wonneer gedurende 2 uur geen bediening plaatsvindt.
		□		Bij inge-schakeld gereed-schap.	Het draadloos inschakelen van de stofzuiger is beschikbaar en het gereedschap is ingeschakeld.
Registratie van het gereed-schap	Groen	□		20 seconden	Kaar voor registratie van het gereedschap. Wachten op registra-tie door de stofzuiger.
		□		2 seconden	De registratie van het gereedschap is voltooid. De lamp van draadloos inschakelen knippert blauw.
Registratie van het gereed-schap annuleren	Rood	□		20 seconden	Kaar om de registratie van het gereedschap te annuleren. Wachten op annuleren door de stofzuiger.
		□		2 seconden	Het annuleren van de registratie van het gereedschap is voltooid. De lamp van draadloos inschakelen knippert blauw.
Overig Rood	od 3	□		seconden	De draadloos-eenheid worden van stroom voorzien en de functie voor draadloos inschakelen start nu op.
	Uit - - Het draadloos inschakelen van de stofzuiger is gestopt.

Registraratie van het gereedschap op de stofzuiger annuleren

Voer de volgende procedure uit om de registratie van het gereedschap in de stofzuiger te annuleren.

1. Breng de accu's aan in de stofzuiger en het gereedschap.
2. Zet de standbyschakelaar op de stofzuiger op "AUTO".

Fig.66: 1. Standbyschakelaar

1. Houd de knop voor draadloos inschakelen op de stofzuiger gedurende 6 seconden ingedrukt. De lamp van draadloos inschakelen knippert groen en brandt daarna rood. Houd daarna opdezelfde manier de knop voor draadloos inschakelen op het gereedschap ingedrukt.

Fig.67: 1. Knop voor draadloos inschakelen
2. Lamp van draadloos inschakelen

Als het annuleren metsucces isuitgevoerd, zullen de lampen van draadloos inschakelen gedurende 2 secon- den rood branden, waarna ze blauw gaan knipperen.

OPMERKING: De lampen van draadloos inschakelen stoppen na 20 seconden met rood knipperen. Druk op de knop voor draadloos inschakelen op het gereed-schap terwijl de lamp van draadloos inschakelen op de stofzuiger knippert. Als de lamp van draadloos inschakelen Niet rood knippert, drukt u kort op de knop voor draadloos inschakelen en houdt u deze wee ingedrukt.

Storingzoeken van de functie voor draadloos inschakelen

Alvorens u verzoekt om reparatie, kurz u selbst als volgt het probleem opsporen en oplossen. Als u met een probleem kampt dat in deze handleiding nicht worden beschreiben, probeer dan Niet het gereedschap te demonteren. Laat reparations over aan een erkend Makita-servicecentrum,uitsluitend met gebruik van originele Makita-verbangingsonderdelen.

Probleemomschrijving Waarschijnlijk	ke oorzaak (storing) Oplossing
De lamp van draadloos inschaken brandt/knippert nicht.	De draadloos-eenheid is Niet aange-bracht in het gereedschap.De draadloos-eenheid is verkeerd aangebracht in het gereedschap.	Breng de draadloos-eenheid op de juiste wijze aan.
	De aansluitingen van de draadloos-een-heid en/of de gleuf+zijn vuil.	Veeg het stof en vuil op de aansluitingen van de draadloos-eenheid voorzichtig af en reinig de gleuf.
	Er is Niet op de knop voor draadloos inschaken op het gereedschap gedrukt.	Druk kort op de knop voor draadloos inschaken op het gereedschap.
	De standbyschakelaar op de stofzuiger is Niet op "AUTO" gezet.	Zet de standbyschakelaar op de stofzuiger op "AUTO".
	Geen voeding. Voorzie het gereedschap	en de stofzuiger van voeding.
De registratie van het gereedschap/het annuleren van de registratie van het gereedschap kan Niet met succes worden voltooid.	De draadloos-eenheid is Niet aange-bracht in het gereedschap.De draadloos-eenheid is verkeerd aangebracht in het gereedschap.	Breng de draadloos-eenheid op de juiste wijze aan.
	De aansluitingen van de draadloos-een-heid en/of de gleuf+zijn vuil.	Veeg het stof en vuill op de aansluitingen van de draadloos-eenheid voorzichtig af en reinig de gleuf.
	De standbyschakelaar op de stofzuiger is Niet op "AUTO" gezet.	Zet de standbyschakelaar op de stofzuiger op "AUTO".
	Geen voeding. Voorzie het gereedschap	en de stofzuiger van voeding.
	Onjuiste bediening Druk kort op de knop	voordraadloos inschakenen en voer de procedures voor de registraratie/het annule- ren van de registraratie opnieuw uit.
	Het gereedschap en de stofzuiger staan te ver uit elkaar (buiten het zendbereik).	Plaats het gereedschap en de stofzuiger/DDicht bij elkaar. Het maximale zendbereik is ongeveer 10 meter,ECHter, dit kan verschellen affankelijk van de omstandigheden.
	Voordat de registratie van het gereed-schap/het annuleren van de registratie van het gereedschap werden voltooid:- de trekkerschakelaar van het gereed-schap werk ingeknepen of;- de vacuumknop op het gereedschap werk ingeschakeld of;- de aan-uiftknop op de stofzuiger werk ingeschakeld.	Druk kort op de knop voor draadloos inschakenen en voer de procedures voor de registraratie/het annule- ren van de registraratie opnieuw uit.
	De procedure voor de registratie van het gereedschap op het gereedschap of de stofzuiger is Niet voltooid.	Voer de procedure voor de registraratie van het gereedschap tegelijkkertijd uit op het gereedschap en de stofzuiger.
	Radiostoring door andere apparaten die sterke radiogolvven genereren.	Houd het gereedschap en de stofzuiger uit de buurt van apparaten zoals Wi-Fi-apparaten en magnetrons.
Probleemomschrijving Waarschijnlijke	eoorzaak(storing)Oplossing
De stofzuiger worden nicht in- enuitgeschakeld tengelijk met de bedie-ning van de schakelaar van het gereedschap.	De draadloos-eenheid is Niet aange-bracht in het gereedschap.De draadloos-eenheid is verkeerd aangebracht in het gereedschap.	Breng de draadloos-eenheid op de juiste wijze aan.
	De aansluitingen van de draadloos-een-heid en/of de gleuf zichn vuil.	Veeg het stof en vuil op de aansluitingen van de draadloos-eenheid voorzichtig af en reinig de gleuf.
	Er is Niet op de knop voor draadloos inschakelen op het gereedschap gedrukt.	Druk kort op de knop voor draadloos inschakelen en controllerer of de lamp van draadloos inschakelen blauw knippert.
	De standbyschakelaar op de stofzuiger is Niet op "AUTO" gezet.	Zet de standbyschakelaar op de stofzuiger op "AUTO".
	Meer dan 10 gereedschappen zijn gereigestreerd in de stofzuiger.	Voer de registatie van het gereedschap opnieuwuit.Als meer dan 10 gereedschappen zijn gereigestreerd in de stofzuiger, worden de eerste registatie van een gereedschap automatisch gewist.
	De stofzuiger kon de gereedschappen Niet met succes registeren.	Alle gereedschappen opnieuw registeren.
	De stofzuiger heeft alle registaties van de gereedschappen gewist.	Voer de registatie van het gereedschap opnieuwuit.
	Geen voeding.Voorzie het gereedschap	en de stofzuiger van voeding.
	Het gereedschap en de stofzuiger staan te ver uit elkaar (buiten het zendbereik).	Plaats het gereedschap en de stofzuiger/DDicht bij elkaar.Het maximale zendbereik is ongeveer 10 meter,echter,dit kan verschillen affankelijk van de omstandigheden.
	Radiostoring door andere apparaten die sterke radiogolven genereren.	Houd het gereedschap en de stofzuiger uittde buurt van apparaten zoals Wi-Fi-apparaten en magnetrons.
De stofzuiger is ingeschakeld verwijl geen schakelaar op het gereedschap is bediend.	Andere gebruikers gebruiken op hun gereedschap de functie voor draadloos inschakelen van de stofzuiger.	Schakel de knop voor draadloos inschakelen van de andere gereedschappen uit of annuleer de registra-tie van de andere gereedschappen.

ONDERHOUD

WAARSCHUWING: Zorg.altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie. Als het gereedschap Niet is uitgeschakeld en de accu Niet is verwijderd, kan het gereedschap per ongeluk worden ingeschakeld, waardoor ernstig persoonlijk letsel kan worden veroorzaakt.
WAARSCHUWING: Zorg.altijd dat het cirkelzaagblad scherp en schoon is om optimale enveilig prestaties te krijgen. Als u probeert te zagen met een bot en/of vuil zaagblad, kan een terugslag optreden die kan leiden tot ernstig persoonlijk letsel.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijkke. Hierdoor kunnen verkleuring, verrormingen en barsten wordenveroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en.altijd met gebruik van Makita-verbangingsonderdelen.

Afstellen van de zaaghoek

Dit gereedschap werd in de fabriek nauwkeurig afge-steld en uitgelijnd, maar door ruwe behandeling kan de uitlijning ervan verslechterd zichn. Doe het volgende indien uw gereedschap Niet meer juist is uitgelijnd:

Verstekhoek

Draai de handgreep linksom en zet het voetstuk maar voor de klikstopfunctie met behulp van de ontgrendel-hendel. Draai verwolgens de schroeven los waarmee de wijzer en verstekhoekschaal zijn vastgezet.

▶ Fig.68: 1. Handgreep 2. Ontgrendelhendel 3. Schroef op wijzer 4. Schroeven op verstekhoekschaal 5. Verstekhoekschaal

Zet het draaibare voetstuk in de stand 0^ met behulp van de klikstopfunctie. Zet de zijkant van het cirkelzaagblad haaks op de voorzijde van de geleider met behulp van een geodriehoek of winkelhaak. Houd deze haaks en draai de schroeven op de verstkhoekschaal vast. Lijn daarna de wijzer uit met de stand 0^ op de verstkhoekschaal en draai daarna de schroef op de wijzer vast.

▶ Fig.69: 1. Geodriehoek 2. Wijzer

Schuine hoek

Schuine hoek van 0^

Duw de slede waar de geleiders en vergrendel de schuifbeweging met behulp van de aanslagpen. Breng de slede volledig omlaag en vergrendel hem in de onderste stand met behulp van de aanslagpen. Draai de draaihandgreep linksom en draai daarna de stelbout voor 0^ twee of drie slagen linksom om het cirkelzaagblad waar rechts te kantelen.

Fig.70: 1. Draaihandgreep 2. Stelbout voor 0^
3. Schroef op de wijzer

Zet met behulp van een geodriehoek, winkelhaak, enz., de zijkant van het cirkelzaagblad nauwkeurig haaks op het bovenoppervlak van het draaibare voetstuk door de stelbout voor 0^ rechtsom te draaien. Zet verzolgens de draaihandgreep stevig vast om de ingestelde hoek van 0^ vast te zetten.

Fig.71: 1. Geodriehoek 2. Zaagblad
3. Bovenoppervlak van draaibaar voetstuk

Controleer opnieuw of de zijkant van het cirkelzaagblad haaks staat op het bovenoppervlak van het draaibare voetstuk. Draai de schroef op de wijzer los en lijn daarna de wijzeruit met de stand 0^ op de schui-ne-hoekschaal en draai daarna de schroef vast.

Schuine hoek van 45^

KENNISGEVING: Alvorens de schuine hoek van 45^ af te stellen, voltooit u de afstelling van de schuine hoek van 0^ .

Zet de draaihandgreep los en kantel de slede volledig\ aar de kant die u wilt controleren. Controller of de\ wijzer de stand 45^ op de schuine-hoekschaal aanwijst.

Fig.72: 1. Draaihandgreep

Als de wijzer Niet de stand 45^ aanwijst, lijnt u deze UIT met de stand 45^ door de stelbout voor 45^ te draaien.

▶ Fig.73: 1. Stelbout voor 45^ rechts 2. Stelbout voor 45^ links

De lens van de lamp reinigen

KENNISGEVING: Verwijder de schroef waarmee de lens is bevestigd Niet. Als de lens Niet eruit komt, draait u de schroef verdier los.

KENNISGEVING: Gebruik een droge doeok om het vuil van de lens van de lamp af te vegen. Wees voorzichtig dat u de lens van de lamp Niet bekrant waar dat dan de verlichting minder worden.

KENNISGEVING: Gebruik geen oplosmidden of op petroleum gebaseerde schoonmaakmidden op de lens.

De LED-lamp is moeilijk zichtaar wanner de lens van de lamp vuil is geworden. Maak de lens regelmatig schoon.

Verwijder de accu. Draai de schroef los en trek de lens eruit. Reinig de lens voorzichtig met een vochtige, zachte doek.

Fig.74: 1. Schroef 2. Lens

Na het gebruik

Veeg na gebruik alle zaagsel en stof op het gereedschap eraf met een doek of ie's dergelijks. Houd de beschemkap schoon volgens de eerder gegeven instructies in het tekstdeel over de beschemkap. Smeer de schuivende delen in met machineolie om roestvorming te voorkomen.

WAARSCHUWING: Deze Makita-accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiks-aanwijzing is beschreven. Het gebruik van enige andere accessoires of hulpstukken kan leiden tot ernstig persoonlijk letsel.
WAARSCHUWING: Gebruik de Makita-accessoires of -hulpstukken uitsluitend voor de aangegeven gebruiksdoelseinden. Misbruik van een accessoire of hulpstuk kan leiden tot ernstig persoon-lijk letsel.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met hetplaatselijkke Makita-servicecentrum.

• Hardmetalen zaagbladen
  Verticals
• Horizontale spanschroef
  Stofzak
  Geodriehoek
  Inbussleutel
  Draadloos-eenheid
• Stenen set
  Originele Makita accu's en acculaders

OPMERKING: Sommige items op de lijst+kennen bijn inbegrepen in de doos van het gereedschap als standard toebehoren. Deze+kennen van land tot land verschillen.

ESPECIFICACIONES

Beskytse mod afladning
