Merk	Samsung
Model	RB33J3420WW
Categorie	Koelkast
Type	Koelkast-vriezer met ventilatiekoeling
Totaal inhoud	326 L
Inhoud koelgedeelte	236 L
Inhoud vriesgedeelte	90 L
Energielabel	A+
Jaarlijks energieverbruik	260 kWh
Geluidsniveau	39 dB
Afmetingen (H x B x D)	1850 x 595 x 658 mm
Gewicht	70 kg
Voeding	220-240 V, 50 Hz
Belangrijkste functies	Ventilatiekoeling, LED-verlichting, glazen legplanken, groentelade, vriesvak met lades
Onderhoud en reiniging	Maak de binnenkant regelmatig schoon met een zachte doek en zeepwater. Handmatig ontdooien van de vriezer indien nodig.
Veiligheid	Haal de stekker uit het stopcontact voor elke ingreep. Zware deur, vereist twee personen voor demontage.
Onderdelen en repareerbaarheid	Handgrepen, afdichtingen, lades en scharnieren vervangbaar door gebruiker. Overige reparaties door een erkende Samsung-professional.
Algemene informatie	Handleiding beschikbaar in meerdere talen. Garantie dekt fabricagefouten.

Veelgestelde vragen - RB33J3420WW SAMSUNG

Hoe vervang ik de handgreep van de deur?

Verwijder de afdekking van de handgreep met een platte schroevendraaier en draai de schroeven los. Om de nieuwe handgreep te installeren, druk stevig op de beugels en draai de schroeven vast. Controleer of er geen opening is tussen de handgreep en de deur.

Hoe vervang ik de deurafdichting?

Open de deur en verwijder de oude afdichting. Bevestig de nieuwe afdichting en zorg ervoor dat deze goed op zijn plaats zit en geen opening tussen de afdichting en de deur.

Hoe verwijder ik een lade uit de vriezer?

Trek de lade tot aan de aanslag, kantel hem vervolgens omhoog en trek hem eruit. Plaats de lade terug door de omgekeerde procedure te volgen.

Kan ik de draairichting van de deuren omkeren?

Ja, het omkeren van de deuren is mogelijk. U moet het apparaat uitschakelen, de deuren voorzichtig verwijderen (ze zijn zwaar) en de instructies in de handleiding volgen. Het wordt aanbevolen om dit met twee personen te doen.

Welke gereedschappen zijn nodig voor onderhoud?

Voor gangbare reparaties (handgreep, afdichting) zijn een kruiskopschroevendraaier en een platte schroevendraaier nodig. Voor het omkeren van de deuren zijn een 11 mm moersleutel, een 8 mm dopsleutel en een 5 mm inbussleutel nodig.

De koelkast maakt geluid, is dat normaal?

Een klein operationeel geluid is normaal (compressor, ventilator). Als het geluid abnormaal is, controleer dan of het apparaat waterpas staat en niet in contact komt met objecten.

Hoe maak ik de binnenkant van de koelkast schoon?

Haal de stekker uit het stopcontact, verwijder de legplanken en laden, was ze af met warm zeepwater. Maak de binnenkant schoon met een zachte doek en zeepwater, droog grondig en schakel het apparaat weer in.

Waar kan ik reserveonderdelen kopen?

Reserveonderdelen zijn beschikbaar op de Samsung-website (http://samsung.com). Voer de modelcode (RB33J3420WW) in om de compatibele onderdelen te controleren.

Wat te doen als de deur niet goed sluit?

Controleer de staat van de afdichting en of deze goed op zijn plaats zit. Zorg ervoor dat er niets de deur blokkeert. Als het probleem aanhoudt, controleer dan de scharnieren en neem contact op met een professional.

Hoe ontdooi ik de vriezer?

Haal de stekker uit het stopcontact, maak de vriezer leeg, laat de deur open en plaats handdoeken om het smeltwater op te vangen. Gebruik geen scherpe voorwerpen om ijs weg te krabben.

GEBRUIKSAANWIJZING RB33J3420WW SAMSUNG

Onderhoudshandleiding voor gebruikers

1. U kurz kijken waar u verwangende onderdelen kurz kopen via http://samsung.com

2. Ga waar de site voor het kopen van onderdelen en voer de modelcode van uw product in om de verkrijgbare onderdelen te zich. De modelcode staat op het etiket aan de buitenkant van uw product.

3. U=knt de modele code en versie vinden op het etiket met de streepjescape linksonder op het product.

4. Zorg er bij verwangende onderdelen voor dat de naam van het onderdeel overeenkomt met die in de afbeelding in deze handleiding.

5. Onderdelen die door de gebruiker onderhonden konnen worden, zich beperkt tot handgrepen (alleen voor sommige modellen), pakkingen, laden en scharnieren.

OPMERKING

Na reparatie door een Niet-geauthoriserde serviceprovider, zichreparatie of nichtprofessionele reparatie van het product, is Samsung Niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveiligheid als gevolg van een poging om het product te repareren waar bij deze reparatie- en onderhoudsinstructies Niet zorgvuldig�n opgevolgd. Eventuele schade aan het product die worden veroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecertificierde serviceprovider, worden Niet gedekt door de garantie.

LET OP

• De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest.
• Bij het verwangen van scharnieren moet u uiterst voorzichtig te werk gaan, waar de deur moet worden verwijderd.
• Draag veiligheidshandschoenen bij het uitvoeren van reparaties.

Nederlandsl

Het werkelijk je uiterlijk en de meegeleverde onderdelen van uw koelkast konnen afwijken, afhankelijk van het model en het land.

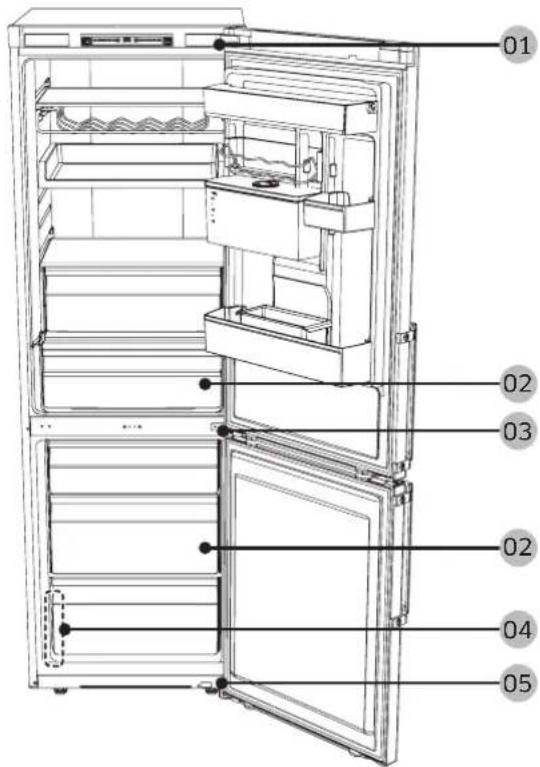

01 Afdekking scharnier 02 Lade
03 Middelste scharnier 04 Etiket met streepjescode
05 Onderste scharnier

Nederlandss

Vervangen van handgrepen

LET OP

• Wees voorzichtig bij het verwangen van de handgreep op de deur om de Voorkant van de deur Niet te bekrassen.
• Druk de handgrepen stevig aan bij de steunen. Zorg ervoor dat er geen ruimte is:tussen de steunen en de deur.
• Draai de schroeven stevig aan bij het bevestigen van de handgreep.
• Controller of de handgreep stevig vastzit voordat u het product gebruikt.

Vereist gereedschap (niet meegeverd)

Kruiskopschroevendraaier Platte schroevendraaier

De handgrepen verwijdenen

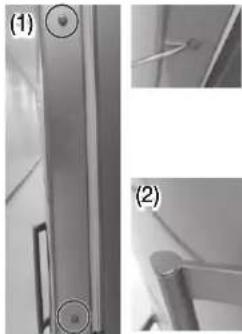

Verwijder de kap van de handgreep en de schroeven met een platte schroevendraier.

OPMERKING

Verwijder de kap met een platteschroevendraier en monteer dehandgreep en kap van de handgreep.

Nederlandss

Vervangen van pakkingen

LET OP

Zorg ervoor dat u de pakkingen stevig vastzet. Anders kan er koude lucht uit de koelkastlekken.

De pakking verwijdersen

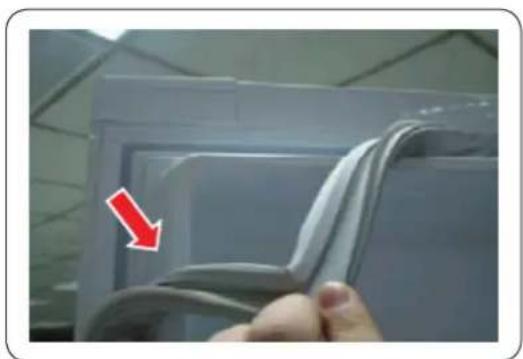

Open de deur en verwijder de pakking van de deur.

De pakking verrangen

Bevestig een neue pakking aan de koelkastdeur.

Zorg ervoor dat er geen ruimte is:tussen de neue pakking en de deur.

Nederlandsls

Vervangen van laden

LET OP

Controleer dat de lade op juiste wijze in de rail worden geplaatst tijdens de montage.

De Iade verwijderen

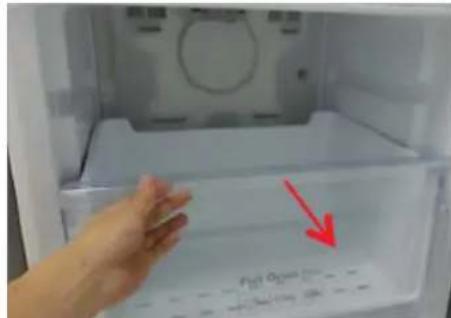

1. Trek de lade zo ver als het kan maar buiten.

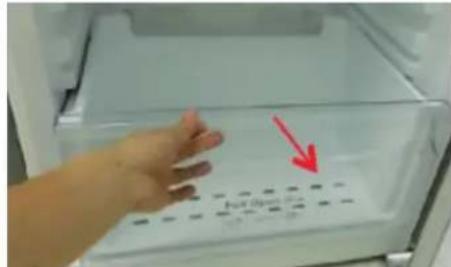

2. Kantel de lade omhoog en trekudeau naran buiten om te verwijderen.

De laden opniewe plaatsen

Bij het opnieuwplaatsen van de laden volgt u de omgekeerde volgorde van de desbetreffende stappen voor verwijdering.

Nederlandsls

Vervangen van scharnieren

Voor het verwangen van de scharnieren moet u eerst de deur verwijdersen.

LET OP

• Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zichn zwaar.
• Plaats voordat u de scharnieren verrangt een zachte ondergrond zoals karton op devloer om te voorkomen dat de deur bekrant worden wanner u deze neerzet.
• Aangezien de scharnieren zorgvuldig要去en worden behandeld en verrangen doortwee ofeer personnes, raden we u aan de hulp van een professionele technische service in te roepen.
• Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken.
  Zorg ervoor dat de pen stevig is vastgezet op het scharnier.
• Controller of het scharnier stevig vastzit op de kast.
  Zorg ervoor dat de kabelaansluitingen goed+zijn aangesloten.
• Ga voorzichtig te werk om de kabels Niet te beschadigen bij het bevestigen van de bovenkap.

WAARSCHUWING

• Het vereist minimaal 2 Personen om de koelkast te kantelen of neer te leggen.
  Haal de stekker uit het stopcontact voordat u de deuren omkeert.

Vereist gereedschap (niet meegeleverd)

Kruiskopschroeverbendraier Platte schroeverbendraier Steeksleutel van 11 mm

8 mm dopsleutel (voortbuten)

Inbussleutel (5 mm)

Nederlandsls

De deur omkeren

Alleen model RB37

Alleen model RB37

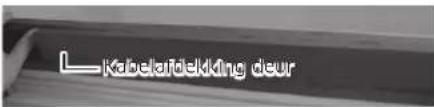

1. Verwijder de afdekking van de deurkabels.

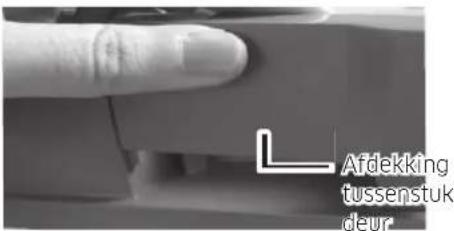

2. Demonteer het afdekkingstussenstuk van de deur.

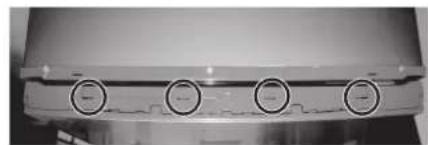

3. Verwijder de scharnierafdekking om op een haak te drukken zoals aangegeven in onderstaande afbeeldingen.

4. Steek er een platte schroevendraaier in en plaats het terug zoals in afbeelding 1.

5. Druk de kap omhoog (afbeelding 2) en druk op een haak zoals in afbeelding 3. (Druk Niet te hard, want dan kan descharnierkapbedrading beschadigd raken)
6. Demonteer dit door met de hand (afbeelding 5) op de A in afbeelding 4 te duwen.

Nederlandsls

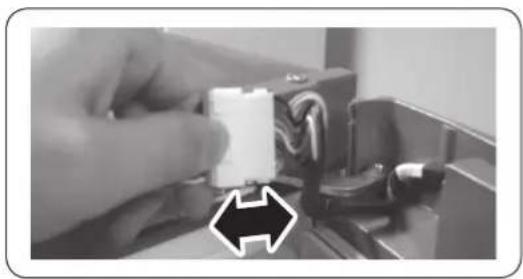

1. Maak de draadaansluiting voor de koelkastdeur los. (Alleen bij modellen met een extern display).
2. Verwijder de schroeven. (Let erop dat u de deur Niet LAST vallen wonneer U deze demonteert).
3. Til de deur voorzichtigrecht omhoog om deze van het middelste scharnier te verwijderen.

LET OP

De deur is zwaar. Let erop dat u zich tijdens het verwijderen van de deur Niet verwondt.

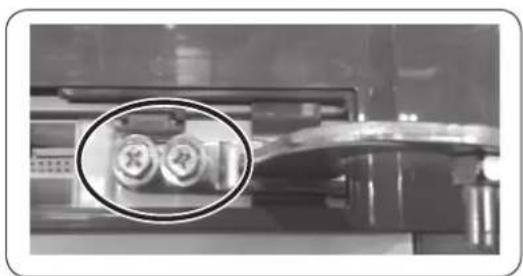

1. Demonteer het middelste scharnier door de schroeven met een kruiskopschroevendraier te verwijden.

LET OP

De vriezerdeur kan maar voren vallen, dus ondersteun de deur.

Nederlandsls

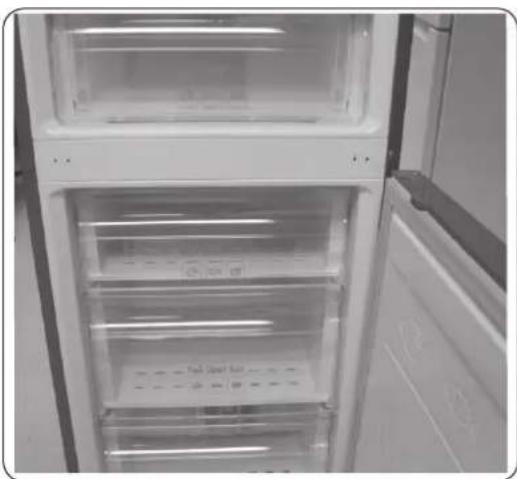

1. Til de vriezerdeur voorzichtigrecht omhoog om deze van het onderste scharnier te verwijderen.

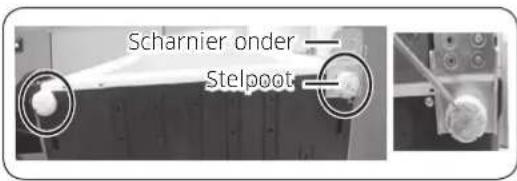

2. Leg de koelkast voorzichtig op+zijn awhilezieje.Verwijder de poot (tegen de klok in losschroeven) en het onderste scharnier.

OPMERKING

Legijdens uw werkzaamheden een groot stukkarton onder de koelkast,om de koelkast te beschermen.

1. Monteer in omgeekerde volgorde van het demonteren nadat het bovenste, middelste en/of onderste scharnier is verrangen.

LET OP

Zorg ervoor dat de kabelaansluitingen goed+zijn aangesloten.
- Ga voorzichtig te werk om de kabels Niet te beschadigen bij het bevestigen van de bovenkap.

Nederlandsl
