RB33J3420WW - Kylskåp SAMSUNG - Gratis bruksanvisning och manual

Märke	Samsung
Modell	RB33J3420WW
Kategori	Kylskåp
Typ	Kyl-frys med fläktkyla
Total volym	326 L
Kylskåpsvolym	236 L
Frysvolym	90 L
Energiklass	A+
Årlig förbrukning	260 kWh
Ljudnivå	39 dB
Mått (H x B x D)	1850 x 595 x 658 mm
Vikt	70 kg
Strömförsörjning	220-240 V, 50 Hz
Huvudfunktioner	Fläktkyla, LED-belysning, glashyllor, grönsakslåda, frysfack med lådor
Underhåll och rengöring	Rengör insidan regelbundet med en mjuk trasa och tvålvatten. Manuell avfrostning av frysen vid behov.
Säkerhet	Koppla bort innan ingrepp. Tung dörr, kräver två personer för demontering.
Reservdelar och reparerbarhet	Handtag, tätningar, lådor och gångjärn kan bytas av användaren. Övriga reparationer av en auktoriserad Samsung-tekniker.
Allmän information	Manual tillgänglig på flera språk. Garantin täcker tillverkningsfel.

Vanliga frågor - RB33J3420WW SAMSUNG

Hur byter man dörrhandtaget?

Ta bort handtagets täcklock med en platt skruvmejsel, skruva sedan loss skruvarna. För att installera det nya handtaget, tryck fast det på fästena och dra åt skruvarna. Kontrollera att det inte finns något mellanrum mellan handtaget och dörren.

Hur byter man dörrtätningen?

Öppna dörren och ta bort den gamla tätningen. Fäst den nya tätningen och se till att den sitter ordentligt utan mellanrum mellan tätningen och dörren.

Hur tar man bort en låda från frysen?

Dra lådan till sitt stopp, luta den uppåt och dra ut den. För att sätta tillbaka, följ omvänd ordning.

Kan jag ändra dörrarnas öppningsriktning?

Ja, det är möjligt att ändra dörrarnas öppningsriktning. Du måste koppla bort apparaten, ta bort dörrarna försiktigt (de är tunga) och följa instruktionerna i manualen. Det rekommenderas att två personer utför arbetet.

Vilka verktyg behövs för underhåll?

För vanliga reparationer (handtag, tätning) behövs en stjärnskruvmejsel och en platt skruvmejsel. För att ändra dörrarnas öppningsriktning behövs en 11 mm nyckel, en 8 mm hylsnyckel och en 5 mm insexnyckel.

Kylskåpet låter, är det normalt?

Ett lätt arbetsljud är normalt (kompressor, fläkt). Om ljudet är onormalt, kontrollera att apparaten står plant och inte vidrör föremål.

Hur rengör man insidan av kylskåpet?

Koppla bort apparaten, ta bort hyllor och lådor, tvätta dem i ljummet såpvatten. Rengör insidan med en mjuk trasa och såpvatten, torka noggrant innan du sätter på den igen.

Var kan jag köpa reservdelar?

Reservdelar finns på Samsungs webbplats (http://samsung.com). Ange modellkoden (RB33J3420WW) för att kontrollera kompatibla delar.

Vad gör jag om dörren inte stängs ordentligt?

Kontrollera tätningens skick och att den sitter ordentligt. Se till att inget blockerar dörren. Om problemet kvarstår, kontrollera gångjärnen och kontakta en professionell.

Hur avfrostar man frysen?

Koppla bort apparaten, töm frysen, lämna dörren öppen och lägg handdukar för att absorbera smältvattnet. Använd inte vassa föremål för att skrapa bort isen.

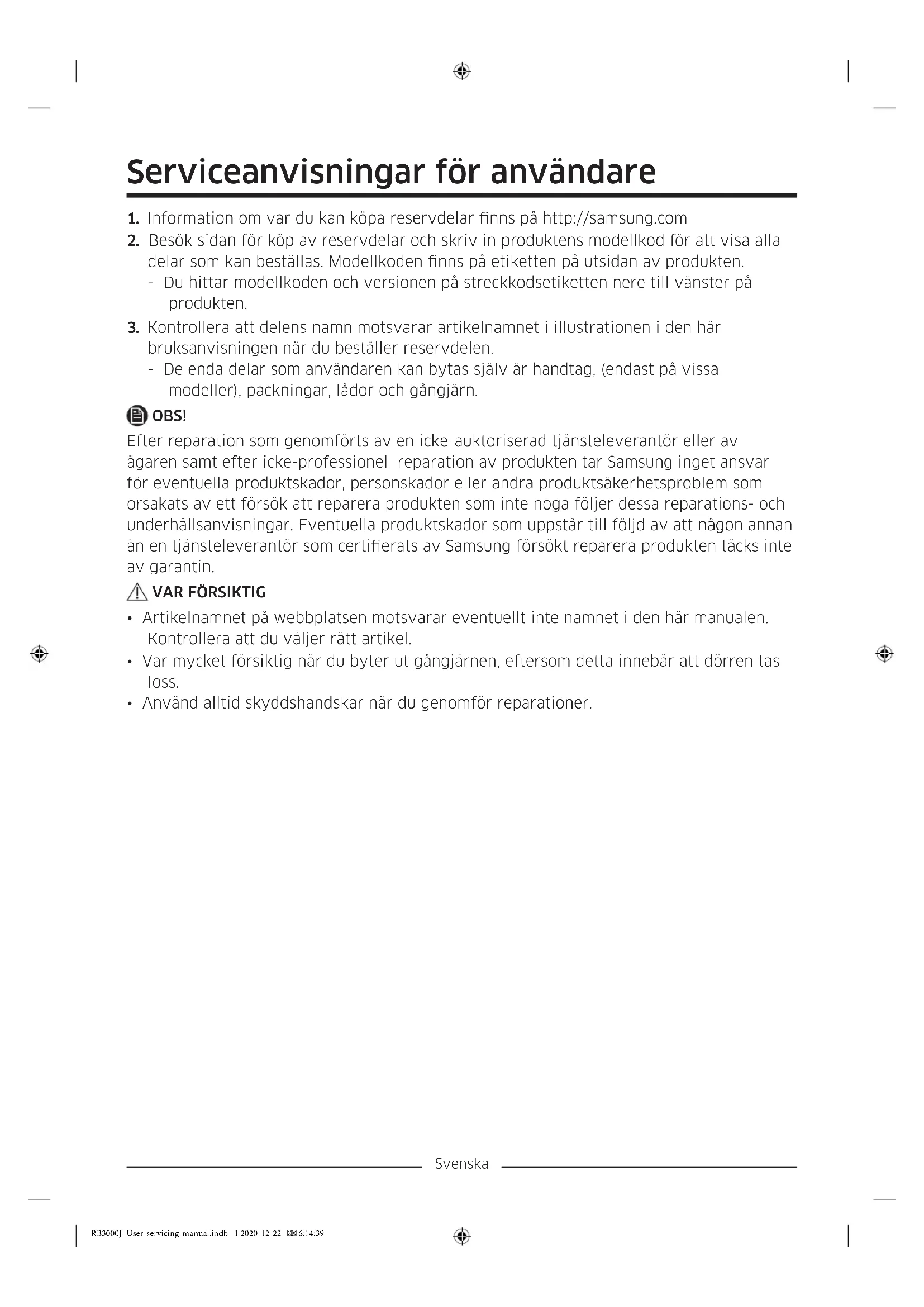

BRUKSANVISNING RB33J3420WW SAMSUNG

1. Information om var du kan kopa reservdilar finns på http://samsung.com

2. Besök sidan für kop av reservdeler och skriv in produits modellkod for att visa alla delar som kan beställas. Modellkoden finns på etiketten på utsidan av produits.

3. Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster påprodukten.

4. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den har bruksanvisingen nar du bestaller reservdelen.

5. De enda delar som användaren kan bytas själv ar handtag, (endast på vissa modeller), packningar, lador och gangjärn.

OBS!

After reparation som genomförs av en iced-auktoriserad tjänsteleverantor erler av ägaren samt after iced-professionell reparation avprodukten tar Samsung inget ansvar for eventuella produktskador, personskador erler andra produktsjakerhetsproblem som orsakats av ett försök att repareraprodukten som inte noga foljer dessa reparations- och underhällsanvisningar. Eventuella produktskador som uppSTAR till följd av att nágon annan an en tjänsteleverantor som certifierats av Samsung försöktr repareraprodukten tacks inte av garantin.

VAR FÖRSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du valjer rätt artikel.
• Var mycket fösiktig när du byter ut gängjärnen, eftersom detta innebar att dörren tas loss.
• Använd alltid skyddshandskar när du genom För reparationer.

Svenska

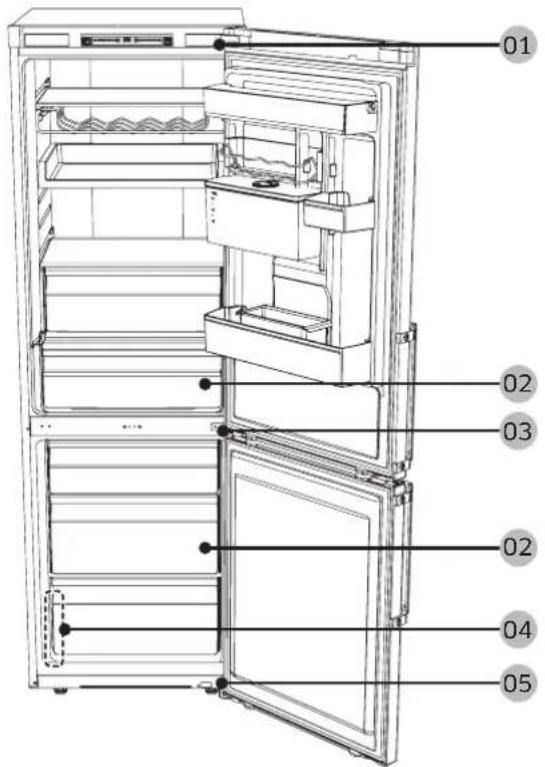

Det faktiska utseendet och medfoljande delar till kylskapet kan skilja sig at beroende pa modell och land.

01 Tackgangjärn 02 Låda
03 Mittengängjärn 04 Streckkodsetikett
05 Nedre gängjärn

Svenska

Byte av handtag

VAR FÖRSIKTIG

• Var försiktig sä att du inte repar dörren när du byter ut handtaget.
  Tryck ordentligt i handtagen vid stoden. Kontrollera att det inte finns nagot glapp mellan stoden och dörren.
• Dra àt skruvarna hårt när du sätter fast handtaget.
• Kontrollera att handtaget sitter fast ordentlich innan du anvander Produkten.

Verktyg som behövs (foljer inte med)

Phillipsskruvmejsel

Sparmejsel

Ta loss handtagen

Ta bort handtagsskydden och skruvarna med en sparmejsel.

OBS!

Ta bort skyddet med en sparmejsel och montera ihop handtaget och handtagsskyddet.

Svenska

Byta ut packningar

VAR FÖRSIKTIG

Tryck fast packningen ordentligt. Annars finns det risk for att det lacker kalluft ur kylskapet.

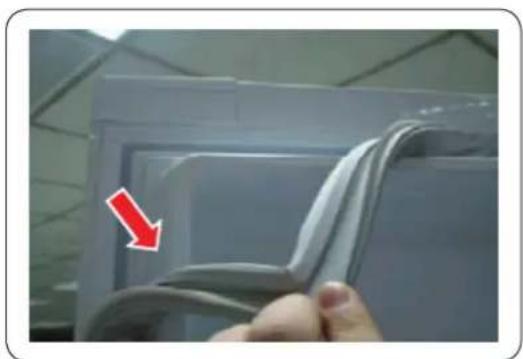

Ta bort packningen

Öppna dörren och ta ut packningen ur dörren.

Satta in packningen

Tryck in en ny packning i kylskapsdorren.

Kontrollera att det inte finns nagot glapp mellan dennya packningen och dörren.

Svenska

Byta ut lador

VAR FÖRSIKTIG

Kontrollera att ladan ar helt inskjuten i skenan vid montering.

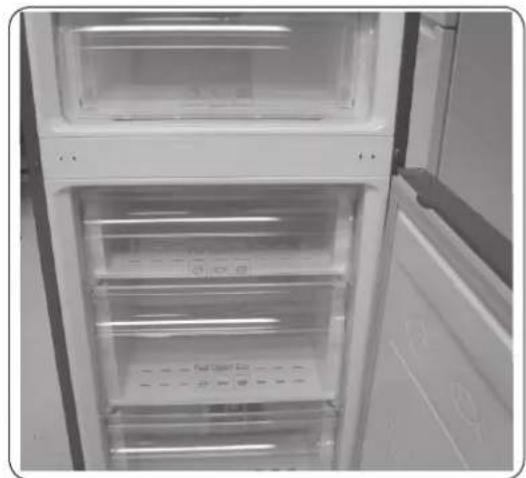

Ta ut ladan

1. Dra ut ladan sa langt det gar.
2. Luta ladan uppat och dra ut den tills den losser hart.

Satta tillbaka Iador

Ladorna sats tillbaka i steg med motsatt ordningsfoljd till hur de togs ut.

Svenska

Byta ut gangjärn

For att byta ut gangjärnen maste du forst ta bort dörren.

VAR FÖRSIKTIG

• Var mycket försiktig när du tar loss dorrarna, eftersom de ar tunga.
• Laggettmjuktunderlag,tillexempelenkartong,pagolvetinnandu stallerdorrendpen denochbyterutgangjarnet,saattdorreninte repas.
• Eftersom gängjärnen ska hanteras försiktigt och det kravs två eller flera personer for att byta ut dem rekommenderar vi att du tillkallar professionell teknik servicepersonal.
• Om du tar bort gängjärnet utan att hälla i dörren kan dörren falla och orsaka skada.
• Se till att gangjärnsaxeln sitter sakert på gangjärnet.
• Kontrollera att gängjärnet sitter ordentlich fast vid själva kylskäpet.
• Se till att kabelkontakterna ar korrekt anslutna.
• Var försiktig sä att du inte skadar kablarna när du monterar det övre höljet.

VARNING

• Minst tvá.personer behöver samarbeta für att luta/lägga ned kylskapet.
  Koppla bort stromsladden innan du vander dorrarna.

Verktyg som behövs (bifogas ej)

1. Ta bort dorrens kabelskydd.

Svenska

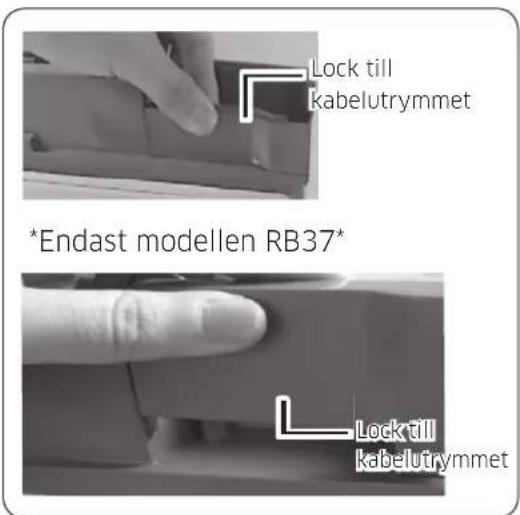

1. Ta isär locket till kabelutrymmet.

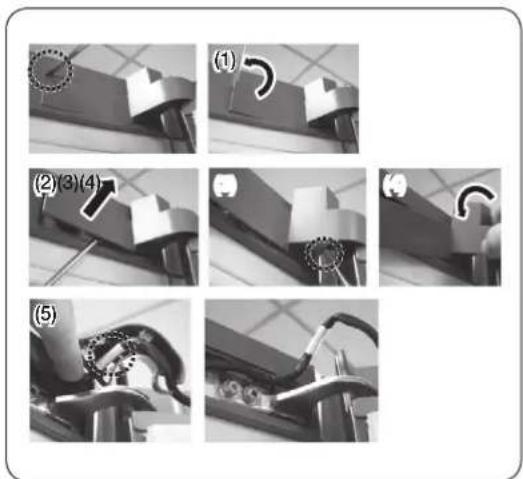

2. Ta bort gängjärnen for att trycka en krok som på bilderna nedan.

3. For in en sparmejsel och satt tillbaka det sa som visas i bild 1.
4. Luta skyddet uppåt enligt bild 2 och for in en krok sa som visas pa bild 3. (Var forsiktig sa att du inte skadar gangjärnsskyddets kabel genom att trycka for hårt pa det)
5. Ta isär det genom att trycka A i bild 4 med handen sā som på bild 5.

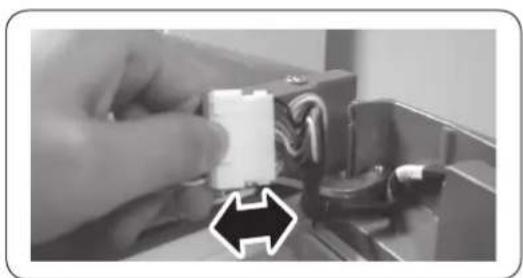

6. Koppla frän anslutningarna till kylskapsdörren. (Endast modeller med extern display).

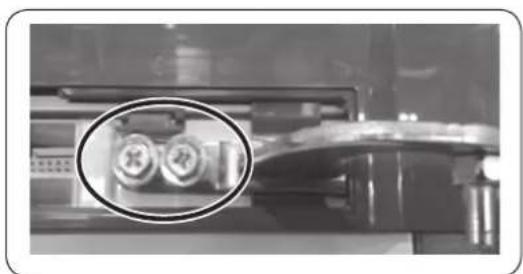

7. Ta bort skruvarna. (Var försiktig sa att du inte tappingdörren när du tar isär den.).

Svenska

1. Ta bort kylskapsdörren fran det mittersta gangjärnet genom att försiktigt lyfta dörren rakt upp.

VAR FÖRSIKTIG

Dörren ar tung - var försiktig sa att du intes skadar dig när du tar bort dörren.

1. Ta isär det mittersta gängjärnet genom att ta bort skruvarna med en Phillipsskruvmejsel.

VAR FÖRSIKTIG

Frysdörren kan trilla framås se till att stödja dörren.

1. Ta bort frysdorren fran det nedre gangjarnet genom att forsiktigt lyfta dorren rakt upp.

Svenska

1. Lagg kylskapet ned forsiktigt med baksidan nedat. Ta bort benet (skruva ur moturs) och det nedre gängjärnet.

OBS!

For att skydda kylskapet sca du skara av en stor del av kartongen och lagga den under kylskapet.

1. Satt tillbaka i motsatt ordning fran demonteringen after byte av ovre gangjärn, mittengängjärnet och/ellen nedre gangjärn.

#

VAR FÖRSIKTIG

• Se till att kabelkontakterna ar korrekt anslutna.
  Var forsiktig sa att du inte skadar kablarna när du monterar det övre holjet.

Svenska
