Mærke	Samsung
Model	RB33J3420WW
Kategori	Køleskab
Type	Ventileret køle-/fryseskab
Samlet volumen	326 L
Køleskabsvolumen	236 L
Frysevolumen	90 L
Energiklasse	A+
Årligt energiforbrug	260 kWh
Støjniveau	39 dB
Mål (H x B x D)	1850 x 595 x 658 mm
Vægt	70 kg
Strømforsyning	220-240 V, 50 Hz
Vigtigste funktioner	Ventileret køling, LED-belysning, glashylder, grøntsagsskuffe, fryserum med skuffer
Vedligeholdelse og rengøring	Rengør regelmæssigt indersiden med en blød klud og sæbevand. Manuel afrimning af fryseren om nødvendigt.
Sikkerhed	Tag stikket ud før indgreb. Tung dør, kræver to personer til adskillelse.
Reservedele og reparationsmuligheder	Håndtag, pakninger, skuffer og hængsler kan udskiftes af brugeren. Andre reparationer af en autoriseret Samsung-tekniker.
Generelle oplysninger	Brugsanvisning findes på flere sprog. Garantien dækker produktionsfejl.

Ofte stillede spørgsmål - RB33J3420WW SAMSUNG

Hvordan udskifter jeg dørhåndtaget?

Fjern håndtagets dæksel med en flad skruetrækker, og skru derefter skruerne ud. For at installere det nye håndtag skal du trykke det fast på beslagene og stramme skruerne. Kontroller, at der ikke er mellemrum mellem håndtaget og døren.

Hvordan udskifter jeg dørpakningen?

Åbn døren, og fjern den gamle pakning. Sæt den nye pakning på, og sørg for, at den sidder godt fast uden mellemrum mellem pakning og dør.

Hvordan fjerner jeg en skuffe fra fryseren?

Træk skuffen helt ud, vip den opad, og træk den ud for at fjerne den. For at sætte den i igen skal du følge den omvendte procedure.

Kan jeg vende døråbningens retning?

Ja, det er muligt at vende dørene. Du skal tage stikket ud af apparatet, fjerne dørene forsigtigt (de er tunge) og følge instruktionerne i manualen. Det anbefales at få hjælp af to personer.

Hvilke værktøjer er nødvendige til vedligeholdelse?

Til almindelige reparationer (håndtag, pakning) skal du bruge en stjerneskruetrækker og en flad skruetrækker. Til vendning af dørene kræves en 11 mm skruenøgle, en 8 mm topnøgle og en 5 mm unbrakonøgle.

Køleskabet larmer, er det normalt?

Let driftsstøj er normal (kompressor, ventilator). Hvis støjen er unormal, skal du kontrollere, at apparatet står i vater, og at det ikke er i kontakt med genstande.

Hvordan rengør jeg indersiden af køleskabet?

Tag stikket ud af apparatet, fjern hylder og skuffer, vask dem i varmt sæbevand. Rengør indersiden med en blød klud og sæbevand, og tør grundigt, før apparatet tændes igen.

Hvor kan jeg købe reservedele?

Reservedele fås på Samsungs hjemmeside (http://samsung.com). Indtast modelkoden (RB33J3420WW) for at kontrollere kompatible dele.

Hvad gør jeg, hvis døren ikke lukker ordentligt?

Kontroller pakningens tilstand, og at den sidder korrekt. Sørg for, at intet blokerer døren. Hvis problemet fortsætter, skal du kontrollere hængslerne og kontakte en fagmand.

Hvordan afrimer jeg fryseren?

Tag stikket ud, tøm fryseren, lad døren stå åben, og læg håndklæder til at absorbere smeltevandet. Brug ikke skarpe genstande til at skrabe isen af.

BRUGSANVISNING RB33J3420WW SAMSUNG

Phillips-skruetrækker, flad skruetrækker, 11 mm skruenøgle

8 mm topnøgle (til skruer)

Skruenøgle (5 mm)

Vend døren

Kun model RB37

1. Du kan se, hvor du kan købe reservedele, på http://samsung.com
2. Besøg webstedet for køb af reservedele, og indtast modelkoden for dit produkt for at se de reservedele, der kan købes. Modelkoden er markeret på ydersiden af dit produkt.
3. Du kan se modelkoden og versionen på stregkodeetiketten nederst til venstre på produktet.
4. For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i illustrationen i denne vejledning.
5. Reservedele, der kan serviceres af brugeren, er begrænset til håndtag (kun nogle modeller), pakninger, skuffer og hængsler.

BEMÆRK

Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikke-professionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse af produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at reparere produktet af en person udover en Samsung-certificeret servicetekniker vil ikke være dækket af garantien.

FORSIGTIG

• Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.
• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne døren. Sørg for at bære sikkerhedshandsker, mens du foretager reparationer.

Dansk

Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model og land.

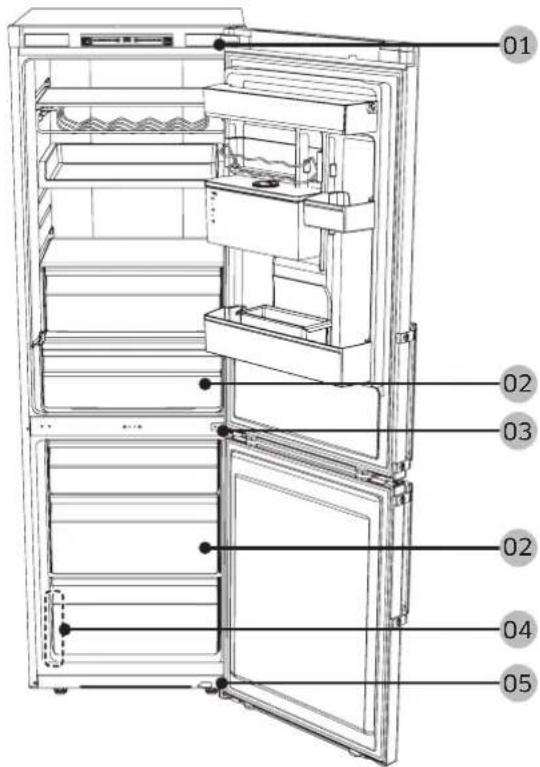

01 Hængseldæksel 02 Skuffe 03 Midterste hængsel 04 Stregkodeetiket 05 Nederste hængsel

Dansk

Udskiftning af håndtag

FORSIGTIG

Når du udskifter dørhåndtaget, skal du passe på ikke at ridse fronten på døren. Pres på håndtagene ved fødderne. Sørg for, at der ikke er noget mellemrum mellem fødderne og døren. - Skru skruerne godt fast, når du fastgør håndtaget. - Kontroller, at håndtaget sidder godt fast, før du bruger produktet.

Krævede værktøjer (medfølger ikke)

Phillipsskruetrækker

Skruetrækker med lige kærv

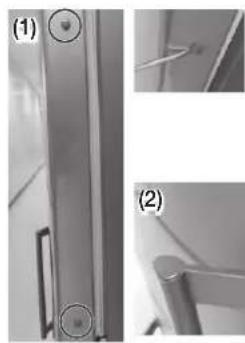

Sådan afmonteres håndtagene

Fjern håndtagets dæksel og skruerne med en flad (-) skruetrækker.

BEMÆRK

Fjern dækslet med en flad skruetrækker, og saml håndtaget og dækslet.

Udskiftning af pakning

FORSIGTIG

Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække.

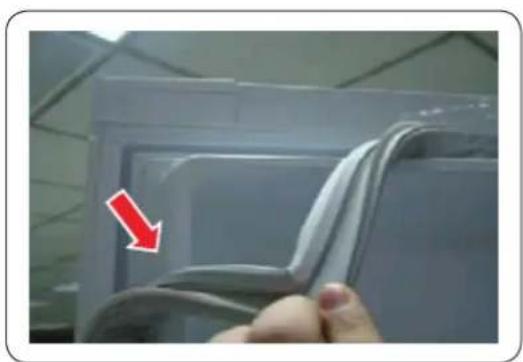

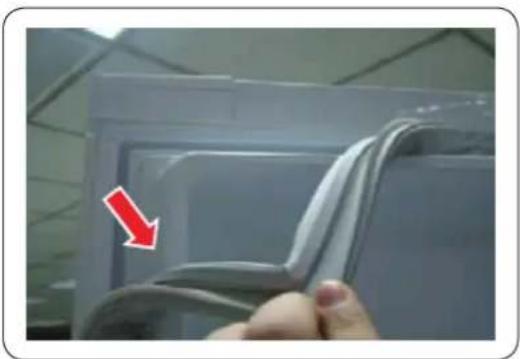

Sådan fjernes pakningen

Sådan udskiftes pakningen

Fastgør en ny pakning til køleskabsdøren.

Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren.

Udskiftning af skuffe

FORSIGTIG

Kontroller, at skuffen er indsat korrekt i skinnen under samlingen.

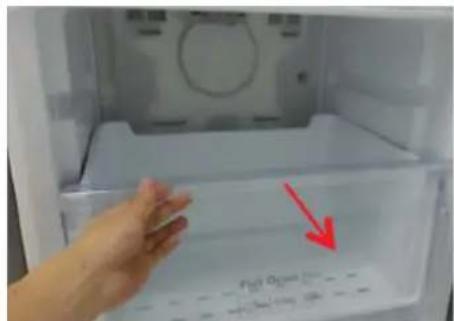

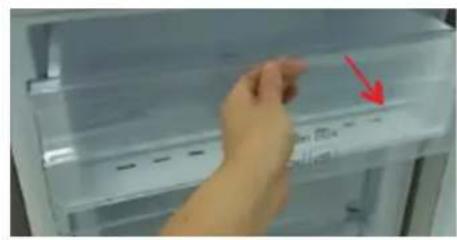

Sådan fjernes skuffen

1. Træk skuffen ud, så langt den kan.
2. Vip skuffen opad, og træk den ud, indtil den er fjernet.

Sådan monteres skufferne igen

Genmontering af skufferne følger den omvendte rækkefølge af deres respektive fjernelsestrin.

Udskiftning af hængsler

For at udskifte hængslerne skal du først fjerne dørene.

FORSIGTIG

Når du fjerner dørene, skal du være meget forsigtig, da dørene er tunge. - Før du udskifter hængslerne, skal du lægge et blødt underlag såsom pap på gulvet for at forhindre ridser på døren, når du sætter dørene ned. - Da hængslerne skal håndteres forsigtigt og udskiftes af to eller flere personer, anbefaler vi dig at ringe efter professionel teknisk service. Hvis du fjerner hængslet uden at holde døren, kan døren falde ned og forårsage skader. Sørg for, at akslen er strammet ordentligt på hængslet. - Kontroller, at hængslet er ordentligt fastgjort til kabinettet. Sørg for, at ledningsstikkene er korrekt tilsluttet. - Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet.

ADVARSEL

• At vippe/lægge køleskabet ned kræver mindst to personer.
• Tag strømstikket ud af køleskabet, før du vender dørene.

Krævede værktøjer (medfølger ikke)

Phillips-skruetrækker 8 mm topnøgle (til bolte)

Skruetrækker med lige kærv Unbrakonøgle (5 mm)

11 mm skruenøgle

Vending af døren

Kun model RB37

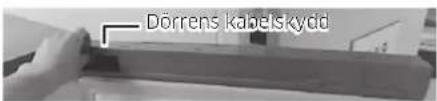

1. Fjern ledningsdækslet.

Dansk

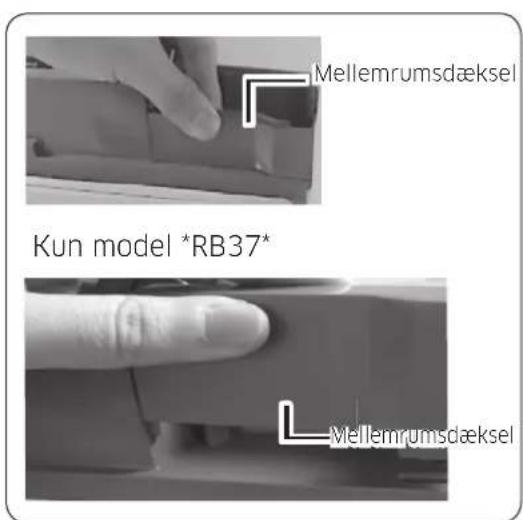

1. Fjern mellemrumsdækslet.

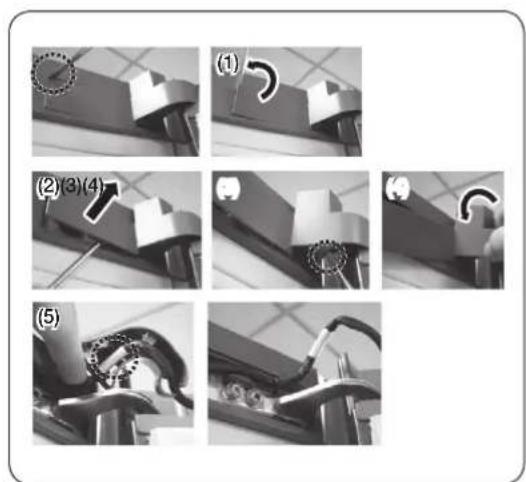

2. Fjern hængseldækslet, og tryk på en hage som på billedet herunder.
3. Sæt en flad skruetrækker i, og skub den bagover som angivet i figur 1.
4. Som det fremgår af figur 2, løfter du dækslet og trykker på en hage som vist i figur 3. (Pas på ikke at beskadige ledningen til dækselhængslet ved at presse for hårdt)
5. Afmonter det ved at trykke på A i figur 4 med hånden som vist i figur 5.

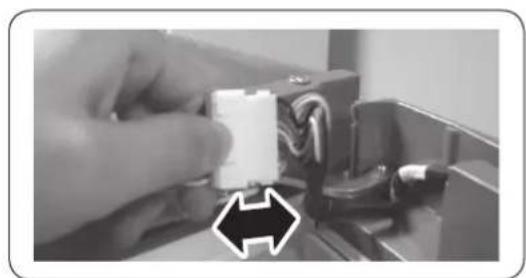

6. Afmonter kabelstikket til køleskabsdøren. (Kun på modeller med eksternt display).

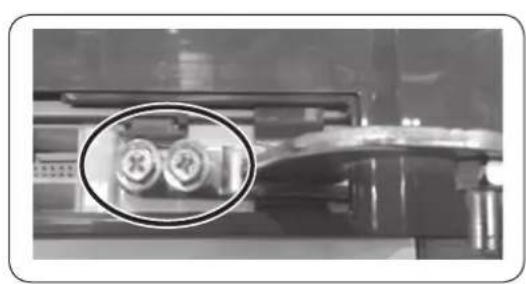

7. Fjern skruerne. (Pas på så du ikke taber døren, når du afmonterer den).

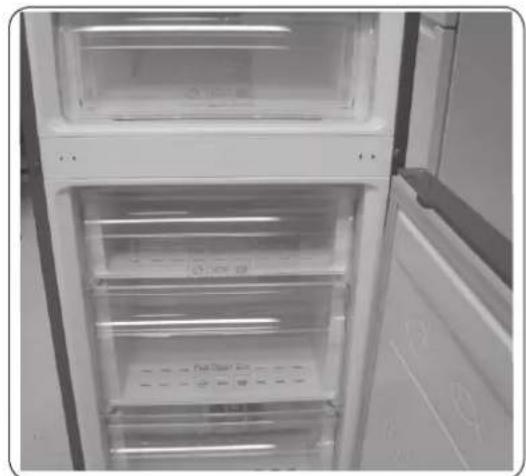

1. Fjern køleskabsdøren fra det midterste hængsel ved forsigtigt at løfte døren lige op.

FORSIGTIG

Døren er tung, pas på du ikke kommer til skade, når du fjerner døren.

1. Afmonter midterste hængsel ved at fjerne skruerne med en stjerneskruetrækker (+).

FORSIGTIG

Fryserdøren kan vælte forover, så støt døren.

1. Fjern fryserdøren fra det nederste hængsel ved forsigtigt at løfte døren lige op.

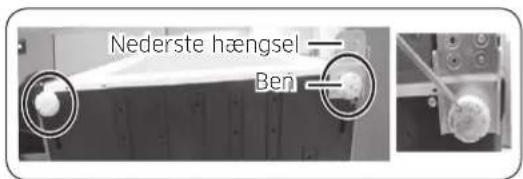

1. Læg køleskabet forsigtigt på ryggen. Fjern benene (skru mod urets retning) og nederste hængsel.

BEMÆRK

For at beskytte køleskabet mod skader bør du skære et stort stykke af kartonen ud og anbringe det under køleskabet.

1. For at montere igen, følg instruktionerne i omvendt rækkefølge for afmontering efter udskiftning af det øverste, midterste og/eller nederste hængsel.

FORSIGTIG

• Sørg for, at ledningsstikkene er korrekt tilsluttet.
• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet.

Brugerhåndbog

Sådan fjerner du håndtagene

Fjern dækselhåndtaget og skruerne med en flad skruetrækker (-).

BEMÆRK

Fjern dækslet med en flad skruetrækker (-) og montér håndtaget og dækselhåndtaget.

Fastgør pakningen godt. Ellers kan kold luft lække fra køleskabet.

Sådan fjerner du pakningen

Sådan udskifter du pakningen

Sådan fjerner du skuffen

1. Træk skuffen ud så langt det går.
2. Løft skuffen op og træk den ud, indtil den er fjernet.

Døren er tung, så pas på at du ikke skader dig, når du kobler den fra.

1. Demonter det midterste hængsel ved at fjerne skruerne med en Philips (+) skruetrækker.

FORSIKTIG

Fryseren kan falde forover, så pas på at støtte døren.
