Prekės ženklas	Samsung
Modelis	RB33J3420WW
Kategorija	Šaldytuvas
Tipas	Ventiliuojamas šaldytuvas-šaldiklis
Bendras tūris	326 L
Šaldytuvo tūris	236 L
Šaldiklio tūris	90 L
Energijos klasė	A+
Metinis suvartojimas	260 kWh
Triukšmo lygis	39 dB
Matmenys (A x P x G)	1850 x 595 x 658 mm
Svoris	70 kg
Maitinimas	220-240 V, 50 Hz
Pagrindinės funkcijos	Ventiliuojamas šaldymas, LED apšvietimas, stiklinės lentynos, daržovių stalčius, šaldiklio skyrius su stalčiais
Priežiūra ir valymas	Reguliariai valykite vidų minkšta šluoste ir muiluotu vandeniu. Jei reikia, rankinis šaldiklio atitirpdymas.
Sauga	Išjunkite prieš bet kokius veiksmus. Durys sunkios, jas išmontuoti reikia dviejų žmonių.
Atsarginės dalys ir remonto galimybė	Rankenos, tarpikliai, stalčiai ir vyriai keičiami vartotojo. Kitus remonto darbus turi atlikti įgaliotas Samsung specialistas.
Bendra informacija	Naudojimo instrukcija prieinama keliomis kalbomis. Garantija apima gamybos defektus.

Dažnai užduodami klausimai - RB33J3420WW SAMSUNG

Kaip pakeisti durų rankeną?

Nuimkite rankenos dangtelį plokščiu atsuktuvu, tada atsukite varžtus. Norėdami sumontuoti naują rankeną, tvirtai paspauskite ant laikiklių ir priveržkite varžtus. Patikrinkite, ar tarp rankenos ir durų nėra tarpo.

Kaip pakeisti durų tarpiklį?

Atidarykite duris ir nuimkite seną tarpiklį. Pritvirtinkite naują tarpiklį, įsitikindami, kad jis gerai priglunda ir nėra tarpo tarp tarpiklio ir durų.

Kaip išimti šaldiklio stalčių?

Ištraukite stalčių iki atramos, tada pakreipkite jį aukštyn ir ištraukite. Norėdami jį grąžinti, atlikite atvirkštinę procedūrą.

Ar galiu pakeisti durų atidarymo kryptį?

Taip, durų perstatymas yra galimas. Turite atjungti prietaisą, atsargiai nuimti duris (jos sunkios) ir vadovautis instrukcijomis. Rekomenduojama tai daryti dviem žmonėms.

Kokių įrankių reikia priežiūrai?

Įprastiniam remontui (rankena, tarpiklis) reikia kryžminio ir plokščio atsuktuvo. Durų perstatymui reikia 11 mm veržliarakčio, 8 mm lizdinio veržliarakčio ir 5 mm šešiabriaunio rakto.

Šaldytuvas triukšmauja, ar tai normalu?

Lengvas veikimo triukšmas yra normalus (kompresorius, ventiliatorius). Jei triukšmas neįprastas, patikrinkite, ar prietaisas yra išlygintas ir nesiliečia su daiktais.

Kaip išvalyti šaldytuvo vidų?

Atjunkite prietaisą, išimkite lentynas ir stalčius, nuplaukite juos šiltu muiluotu vandeniu. Vidų valykite minkšta šluoste ir muiluotu vandeniu, tada kruopščiai nusausinkite prieš vėl įjungdami.

Kur galiu nusipirkti atsarginių dalių?

Atsarginės dalys prieinamos Samsung svetainėje (http://samsung.com). Įveskite modelio kodą (RB33J3420WW), kad patikrintumėte suderinamas dalis.

Ką daryti, jei durys neužsidaro tinkamai?

Patikrinkite tarpiklio būklę ir ar jis gerai pritvirtintas. Įsitikinkite, kad niekas neužkerta durų. Jei problema išlieka, patikrinkite vyrius ir kreipkitės į specialistą.

Kaip atitirpdyti šaldiklį?

Atjunkite prietaisą, ištuštinkite šaldiklį, palikite duris atidarytas ir padėkite rankšluosčius, kad sugertų tirpsmo vandenį. Nenaudokite aštrių daiktų ledui grandyti.

NAUDOJIMO INSTRUKCIJA RB33J3420WW SAMSUNG

Naudotojo atliekamos priežiūros vadovas

1. Kur galima nusipirkti atsarginių dalių, galite sužinoti adresu http://samsung.com
2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje.
3. Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.
4. Ieškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo iliustracija.
5. Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai.

PASTABA

Jei gaminio remonto darbus atliko neįgaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, "Samsung" neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung" sertifikuotas priežiūros paslaugų teikėjas.

DĖMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies pavadinimą.
• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.
• Atliekant remonto darbus būtina mūvėti apsaugines pirštines.

Lietuvių kalba

Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.

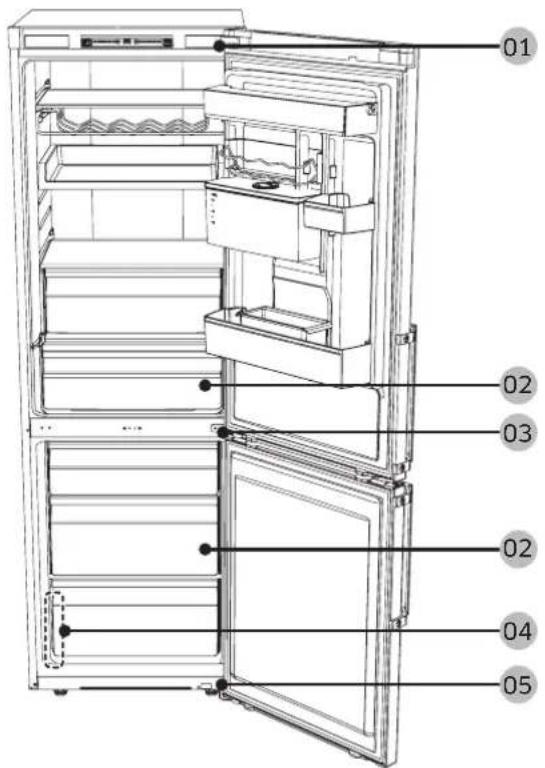

01 Lanksto gaubtas 02 Stalčius 03 Vidurinis lankstas 04 Brūkšninio kodo etiketė 05 Apatinis lankstas

Lietuvių kalba

Rankenos keitimas

DĖMESIO

Keisdami durelių rankeną, būkite atsargūs, kad nesubraižytumėte durelių fasadinės pusės. - Tvirtai prispauskite rankenėles prie atramų. Įsitikinkite, kad tarp laikiklių ir durelių neliko tarpo. Tvirtindami rankeną gerai priveržkite varžtus. Prieš naudodami gaminį patikrinkite, ar rankena laikosi tvirtai.

Reikalingi įrankiai (nepateikiami)

Kryžminis atsuktuvas

Plokščiasis atsuktuvas

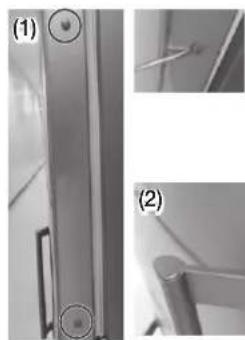

Kaip nuimti rankenas?

Nuimkite rankenos dangtelį ir išsukite varžtus plokščiuoju (-) atsuktuvu.

PASTABA

Nuimkite dangtelį plokščiuoju (-) atsuktuvu, sumontuokite rankeną ir rankenos dangtelį.

Lietuvių kalba

Tarpinės keitimas

DĖMESIO

Įsitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju gali atsirasti nuotėkis iš šaldytuvo.

Kaip nuimti tarpinę

Atidarykite dureles ir nuimkite nuo jų tarpinę.

Kaip uždėti tarpinę

Pritvirtinkite naują tarpinę prie šaldytuvo durelių.

Įsitikinkite, kad tarp naujo tarpiklio ir durelių neliko tarpo.

Lietuvių kalba

Stalčiaus pakeitimas

DĖMESIO

Įstatydami patikrinkite, ar stalčius gerai įkištas į bėgelį.

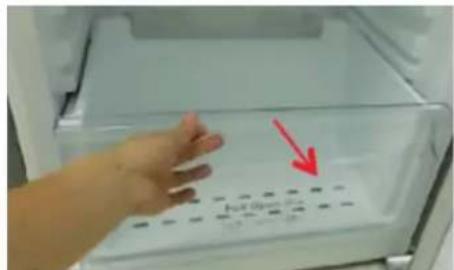

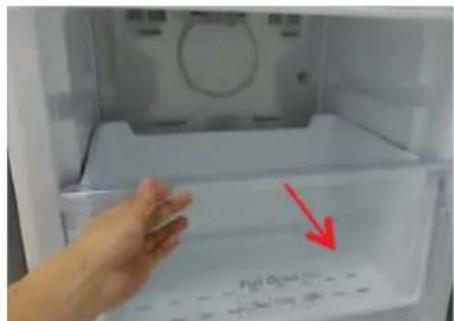

Kaip išimti stalčių

1. Ištraukite stalčių iki galo.
2. Pakreipkite stalčių kilstelėdami ir traukite, kol išimsite.

Kaip įstatyti stalčius

Įstatant stalčius reikia priešinga eilės tvarka atlikti stalčių išėmimo veiksmus.

Lietuvių kalba

Lankstų keitimas

Norėdami pakeisti lankstus, visų pirma turite nuimti dureles.

DĖMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelės yra sunkios.
• Prieš keisdami lankstus, ant grindų padėkite minkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.
• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnybą.
• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti. Įsitikinkite, kad ašis tvirtai laikosi lankste.
• Patikrinkite, ar lankstas gerai pritvirtintas prie korpuso.
• Įsitikinkite, kad laido jungtys prijungtos tinkamai.
• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų.

ĮSPĖJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės. Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą.

Reikalingi įrankiai (nepateikiami)

Kryžminis atsuktuvas, plokščiasis atsuktuvas, 11 mm veržliaraktis

8 mm lizdinis veržliaraktis (varžtams)

Šešiabriaunis veržliaraktis (5 mm)

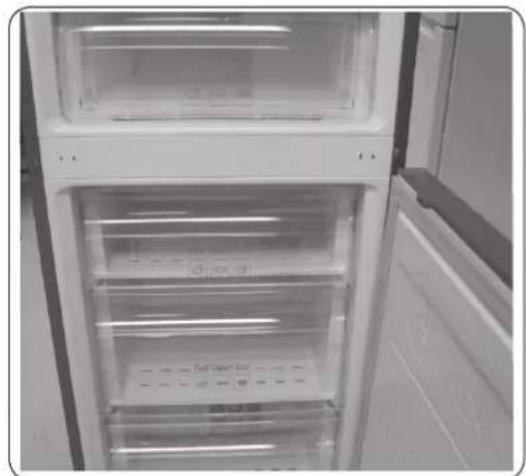

Durelių atidarymo krypties pakeitimas

Tik RB37 modelis

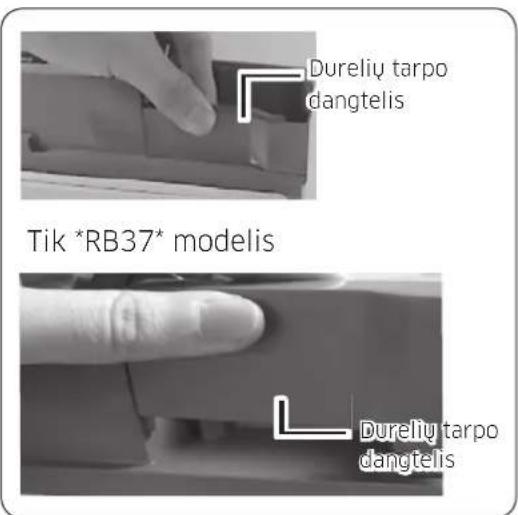

1. Išimkite durelių tarpų dangtelį.

Lietuvių kalba

1. Nuimkite durelių tarpų dangtelį.

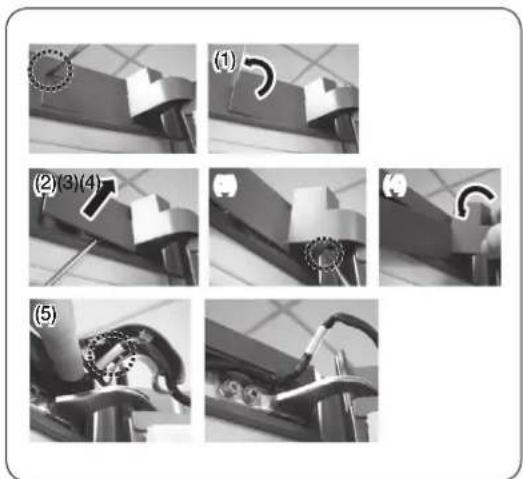

2. Nuimkite lanksto dangtelį, kad galėtumėte įkišti kabliuką, kaip parodyta paveikslėliuose.
3. Įkiškite plokščiąjį atsuktuvą ir palenkite, kaip parodyta 1 paveikslėlyje. Kaip parodyta 2 paveikslėlyje, tolygiai iškelkite dangtelį ir stumkite kabliuką, kaip pavaizduota 3 paveikslėlyje. (Nespauskite jo per stipriai, kad neapgadintumėte po dangteliu esančio laido.)
4. Išimkite ranka spausdami tašką A 4 paveikslėlyje, kaip pavaizduota 5 paveikslėlyje.

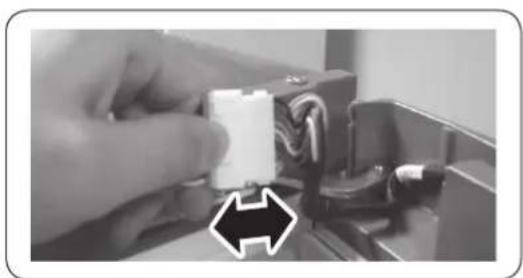

5. Atjunkite šaldytuvo durelių jungiamojo laido elementą. (Tik modeliuose su išoriniu ekranu).

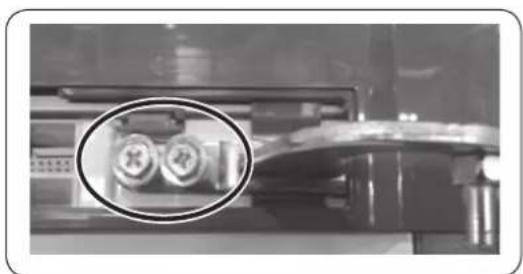

6. Išsukite varžtus. (Nuimdami būkite atsargūs, kad durelių nenumestumėte).

Lietuvių kalba

1. Nuimkite šaldytuvo dureles nuo vidurinio lanksto, atsargiai pakeldami jas aukštyn.

DĖMESIO

Šaldytuvo durelės yra sunkios, nesusižalokite jas nukeldami.

1. Išimkite vidurinį lankstą išsukdami varžtus kryžminiu (+) atsuktuvu.

DĖMESIO

Šaldiklio durelės gali nukristi į priekį, todėl paremkite jas.

1. Nuimkite šaldiklio dureles nuo apatinio lanksto, atsargiai pakeldami jas aukštyn.

Lietuvių kalba

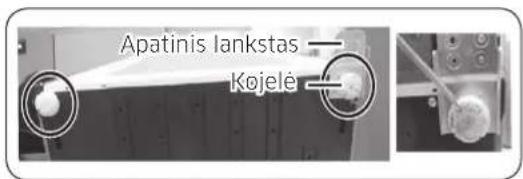

1. Atsargiai paguldykite šaldytuvą ant galinės pusės. Išsukite kojelę (sukdami prieš laikrodžio rodyklę) ir nuimkite apatinį lankstą.

PASTABA

Norėdami apsaugoti šaldytuvą nuo pažeidimų, išpjaukite didelį gabalą kartono dėžės ir paklokite jį po šaldytuvu.

1. Pakeitus viršutinį, vidurinį ir (arba) apatinį lankstą, surinkite atlikdami išėmimo veiksmus priešinga eilės tvarka.

DĖMESIO

Įsitikinkite, kad laidų jungtys prijungtos tinkamai. - Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų.
