RB33J3420WW - Külmik SAMSUNG - Tasuta kasutusjuhend

Mark	Samsung
Mudel	RB33J3420WW
Kategooria	Külmik
Tüüp	Ventileeritud jahutusega külmik-sügavkülmik
Kogumaht	326 L
Külmiku maht	236 L
Sügavkülmiku maht	90 L
Energiaklass	A+
Aastane energiatarve	260 kWh
Müratase	39 dB
Mõõtmed (K x L x S)	1850 x 595 x 658 mm
Kaal	70 kg
Toiteallikas	220-240 V, 50 Hz
Peamised funktsioonid	Ventilaatoriga jahutus, LED-valgustus, klaasriiulid, köögiviljakarp, sügavkülmiku sahtlitega sektsioon
Hooldus ja puhastamine	Puhastage regulaarselt sisemust pehme lapi ja seebiveega. Vajadusel sulatage sügavkülmik käsitsi.
Ohutus	Enne mis tahes sekkumist ühendage seade vooluvõrgust lahti. Uks on raske, lahtivõtmiseks on vaja kahte inimest.
Varuosad ja remont	Käepidemed, tihendid, sahtlid ja hinged on kasutaja poolt vahetatavad. Muud remonditööd peab tegema Samsungi volitatud spetsialist.
Üldteave	Kasutusjuhend on saadaval mitmes keeles. Garantii hõlmab tootmisdefekte.

Korduma kippuvad küsimused - RB33J3420WW SAMSUNG

Kuidas vahetada ukse käepidet?

Eemaldage käepideme kate lapiku kruvikeerajaga, seejärel keerake kruvid lahti. Uue käepideme paigaldamiseks suruge see tugevalt vastu tugesid ja pingutage kruvid. Kontrollige, et käepideme ja ukse vahel ei oleks tühimikku.

Kuidas vahetada ukse tihendit?

Avage uks ja eemaldage vana tihend. Kinnitage uus tihend, veendudes, et see on korralikult paigas ning tihendi ja ukse vahel ei ole tühimikku.

Kuidas eemaldada sügavkülmiku sahtel?

Tõmmake sahtel lõpuni välja, seejärel kallutage seda ülespoole ja tõmmake see eemaldamiseks. Tagasi panemiseks toimige vastupidises järjekorras.

Kas ma saan uste avanemissuunda ümber pöörata?

Jah, uste ümberpööramine on võimalik. Peate seadme vooluvõrgust lahti ühendama, eemaldama ettevaatlikult uksed (need on rasked) ja järgima kasutusjuhendi juhiseid. Soovitatav on kutsuda kaks inimest.

Milliseid tööriistu on vaja hoolduseks?

Tavaliste remonditööde jaoks (käepide, tihend) on vaja ristpeaga ja lapiku peaga kruvikeerajat. Uste ümberpööramiseks on vaja 11 mm mutrivõtit, 8 mm pesavõtit ja 5 mm kuuskantvõtit.

Külmik teeb müra, kas see on normaalne?

Kerge töömüra on normaalne (kompressor, ventilaator). Kui müra on ebatavaline, kontrollige, et seade on loodis ja ei puutu kokku esemetega.

Kuidas puhastada külmiku sisemust?

Ühendage seade vooluvõrgust lahti, eemaldage riiulid ja karbid, peske need sooja seebiveega. Puhastage sisemust pehme lapi ja seebiveega, seejärel kuivatage hoolikalt enne uuesti sisselülitamist.

Kust saab osta varuosi?

Varuosad on saadaval Samsungi veebisaidil (http://samsung.com). Sisestage mudelikood (RB33J3420WW), et kontrollida sobivaid osi.

Mida teha, kui uks ei sulgu korralikult?

Kontrollige tihendi seisukorda ja et see on korralikult paigas. Veenduge, et miski ei blokeeri ust. Kui probleem püsib, kontrollige hingesid ja võtke ühendust spetsialistiga.

Kuidas sügavkülmikut sulatada?

Ühendage seade vooluvõrgust lahti, tühjendage sügavkülmik, jätke uks lahti ja asetage sulavee imamiseks rätikud. Ärge kasutage jää kraapimiseks teravaid esemeid.

KASUTUSJUHEND RB33J3420WW SAMSUNG

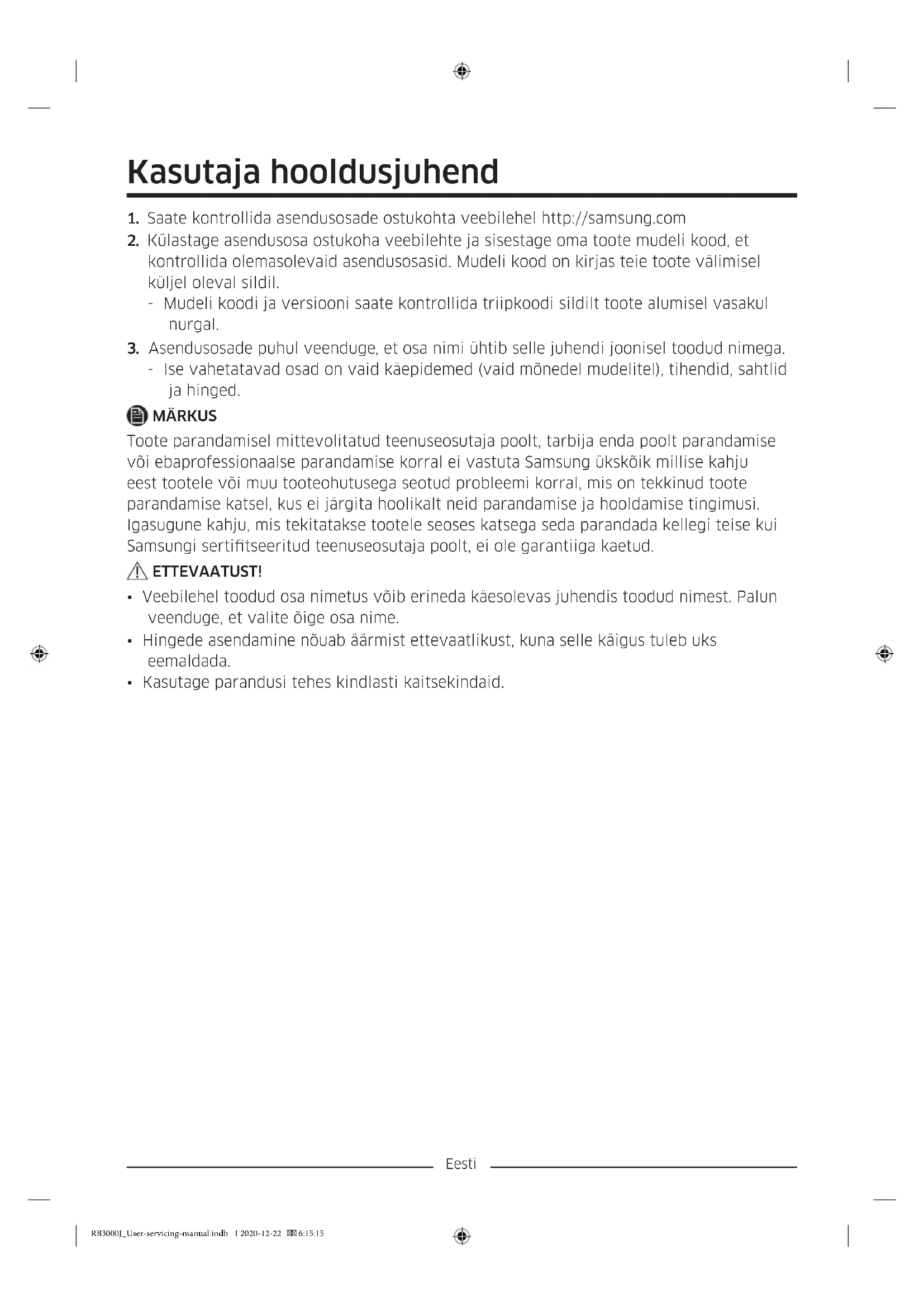

Kasutaja hooldusjuhend

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com

2. Kulastage asendusosa ostukoha veebilehte ja sisestage omto toote mudeli kood, et kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote valimisel kuljel oleval sildil.

3. Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumiselVASAKUL nurgal.

4. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud imega.

5. Ise vahetatavad osad on vaid käepidemed (vaid mõnedel mudelitet), tihendid, sahtlid ja hinged.

MÄRKUS

Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise voi ebaprofessionaalse parandamise korral ei vastuta Samsung uskskoik millise kahu eest tootele voi muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei jargita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertifitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud.

ETTEVAATUST!

• Veebilehel toodud osa nimetus vöib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite öige osa nine.
• Hingede asendamine nõuab ärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.
• Kasutage parandusi tehes kindlasti kaitsekindaid.

Eesti

Külmiku tegelik valimus ja elementide ninekiri voivad erineda söltuvalt mudelist ja riigist.

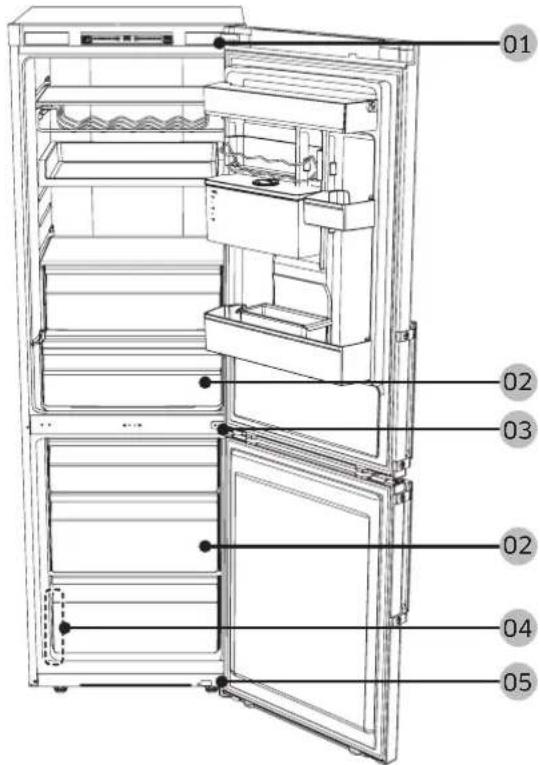

01 Hingekate 02 Sahtel
03 Keskmine hing 04 Triipkoodi silt
05 Alumine hing

Eesti

Käepideme asendamine

ETTEVAATUST!

• Ukse käepidet vahetades olge hoolas, et ukse esiosa mitte kriimustada.
• Suruge käepidemed tugevalt kinnituste külge. Veenduge, et tugede ja ukse vahel ei pleks vahet
• Kaepidet kinnitades keerake kruvid tugevalt kinni.
• Enne toote kasutamist kontrollige, et käepide oleks tugevalt kinni.

Vajalikud tooriistad (pole kaasas)

Ristpeakruvikeeraja Lamepeakruvikeeraja

Käepidemete eemaldamine

Eemaldage käepideme kattekork ja kruvid, kasutades lamepeakruvikeerajat (-).

MÄRKUS

Eemaldage kattekork lamepeakruvikeerajaga (-) ning pange kaepide ja kaepideme kattekork kokku.

Eesti

Tihendi asendamine

ETTEVAATUST!

Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul vioib kulm ohk kulmikust valjatulla.

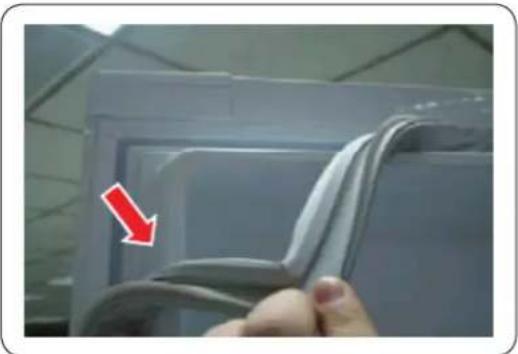

Tihendi eemaldamiseks

Avage luuk ja eemaldage tihend ukse kuljest.

Tihendi asendamiseks

Paigaldage külmiku uksele uus tihend.

Veenduge, et uue tihendi ja ukse vahel ei oleks vahet.

Eesti

Sahtli asendamine

ETTEVAATUST!

Kontrollige, et sahtel oleks paigaldamisel öigesti siinidele paigutatud.

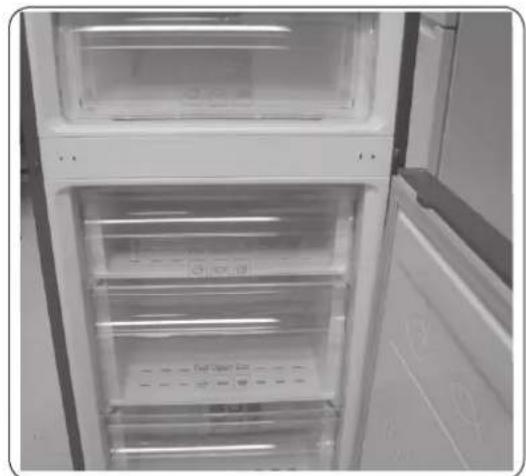

Sahtli eemaldamiseks

1. Tömmake sahtel maksimaalselt valja.

2. Kallutage sahtlit üles ja tommake seda eemaldamiseks valja.

Sahtlite tagasipanek

Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras.

Eesti

Hinge asendamine

Hingede asendamiseks tuleb esmalt uks eemaldada.

ETTEVAATUST!

• Olge uksi eemaldades aarmiselt ettevaatlik, kuna uksed on rasked.
• Enne hinged asendamist asetage porandale pehme alus (naiteks papp), et valtida uksek kriimustamist selle maha asetamisel.
• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht voi enamat inimest, soovitame kasutada professionalet tehnilist teenust.
  Kui te hinge eemaldamisel uksest kinni ei hoia, vob see alla kukkuda ja vigastusi tekitada.
  Veenduge, et voll oleks hingel tugevalt kinni.
• Kontrollige, et hing oleks kapi kulge tugevalt kinnitatud.
  Veenduge, et juhtmeuhendused oleks öigesti uhendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.

HOIATUS!

Kulmiku kallutamiseks/paigaldamiseks on vaja vahemalt kaht inimest.
- Enne uksepoolte vahetamist eemaldage toitejuhe vooluvorgust.

Vajalikud tooriistad (pole kaasas)

Ristpeakruvikeeraja Lamepeakruvikeeraja 11 mm nutrivoti

8 mm otsvoti (poltide jaoks)

Kuuskantvoti (5 mm)

Uksepoolsuse vahetamine

Ainult mudel RB37

1. Eemaldage ukse juhtmekate.

Eesti

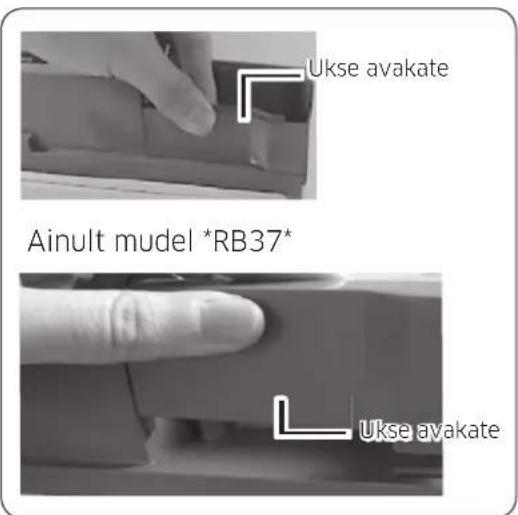

1. Eemaldage ukse avakate.

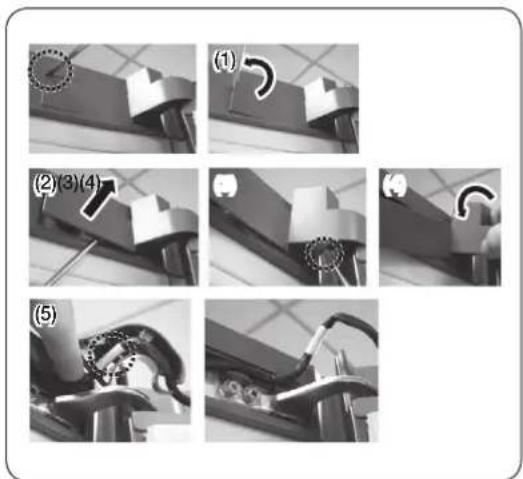

2. Eemaldage hingekate, et vajutada konksu, nagu on naidatud allolevate piltidel.

3. Sisestage lamepeakruvikeeraja ja lukakeseda tahapoole, nagu on naidatud pildil 1.
   Lukake katet ülespoole, nagu on naidatud pildil 2, ja vajutage konksu, nagu on naidatud pildil 3. (Jalgige, et te ei kahjustaks hingekattega juhet seda liiga kovasti vajutades)
   Eemaldage see, vajutades pildil 4 kujutatud uksust kaega, nagu on naidatud pildil 5.

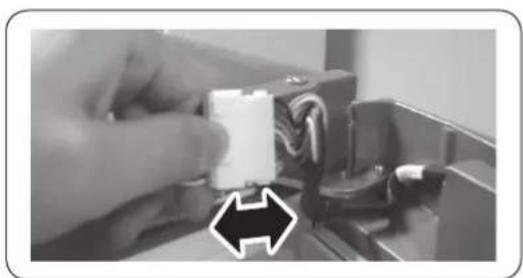

4. Ühendage lahti külmiku ukse juhtmeühendus. (Ainult valise ekraaniga mudelitet.)
5. Eemaldage kruvid. (Olge ettevaatlik, et uks selle lahtivotmisel maha ei kukuks.)

Eesti

1. Eemaldage külmiku uks keskmiselt hingelt, tõstes ust ettevaatlikult otse üles.

ETTEVAATUST!

Uks on raske, seega olge ettevaatlik, et te end selle eemaldamisel ei vigastaks.

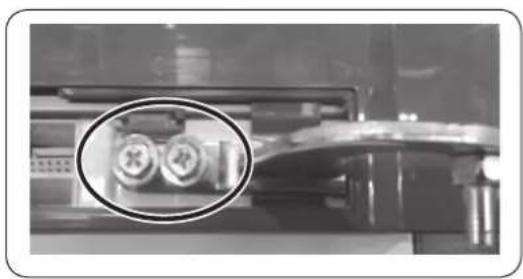

1. Eemaldage keskmine hing, eemaldades ristpeakruvikeerajaga (+) kruvid.

ETTEVAATUST!

Sugavkulmiku uks vobukkuda ettepoole, mistottu seda on vaja toetada.

1. Eemaldage sugavkulmiku uks alumiselt hingelt, tostes ust ettevaatlikult otse üles.

Eesti

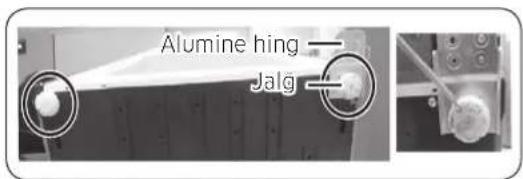

1. Asetage külmik ettevaatlikult pikali. Eemaldage jalg (keerake päripäeva lahti) ja alumine hing.

MÄRKUS

Külmiku kaitsmiseks kahjustuste eest lõigake papist suur tukk ja pange see külmiku alla.

1. Pärast ülemise, keskmise ja/voi alumise hinge asendamist paigaldage need uesti lahtivötmisele vastupidises järjekorras.

ETTEVAATUST!

Veenduge, et juhtmeuhendused oleks oigesti uhendatud.
- Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.
