NÁVOD K OBSLUZE RB33J3420WW SAMSUNG

Návod k servisním úkonüm

1. Informace o tom, kde muzete koupit nahradni dily, najdete na strance http://samsung.com.

2. Navstivte stränku pro nakup dílu a zadejte kód modelu vaseho vyrobku. Pak budete moci zjistit, jaká díly jsou k dispozici. Kód modelu je uveden na stítku na vnějsi strané vyrobku.

3. Kód modelu a verzi najdete na stitku s carovym kodem na levé dolni strane vyrobku.

4. U nahradnich dlu se ujistete, ze nazev dlu se shodujs ilustraci v toto navodu.

5. Dily, které muže měnit uzivatel, zahrnuji pouze rukojeti (pouze některé modely), těsněni, záuvky a závesy.

POZNÁMKA

Po opravě provedené neautorizovaný poskytovatelem servisu, opravě uživatelem nebo neodborné opravě vyrobku společnost Samsung neneseŽádnou odpovednost zaŽádné poskození vyrobku, jakékoli zraněné nebo jiný problém s bezpečnosti vyrobku, ke terym doslo kvuli jakémukoliPokusu o opravu vyrobku, pri které nebyly dodrženy tyto poukyny k opravě a udřžbe. Záruka se nebude vztahovat naŽádné poskození vyrobku zpúsobene kvuliPokusu o opravu vyrobku jinou osobou než certifikovaný poskytovatelem servisu společnosti Samsung.

UPOZORNENI

• Název dílu uvedeny na webu se muže lišit od názvu v tomto námodu. Davejte pozor, abyste vybrali správný název dílu.
  Vymena zavesu vyaduje maximni opatrnost, protoze zahrnuje demontaz dveri.
• Pri provádení oprav mějte ochranné rukavice.

Čestina

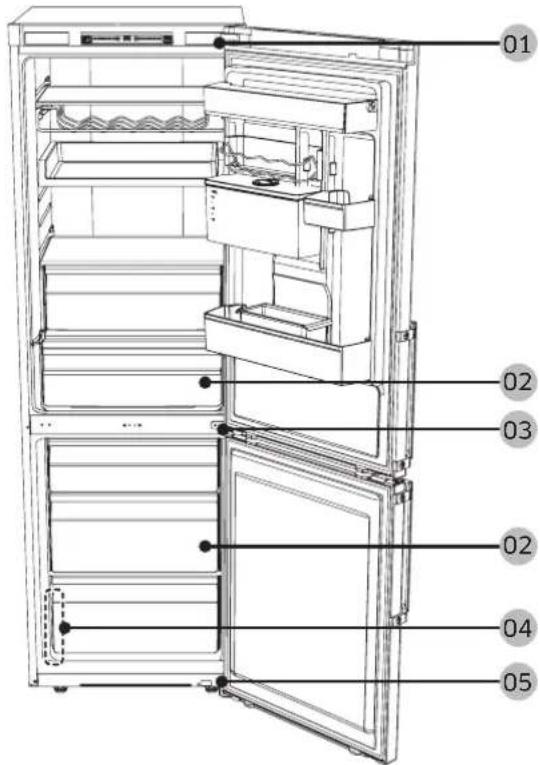

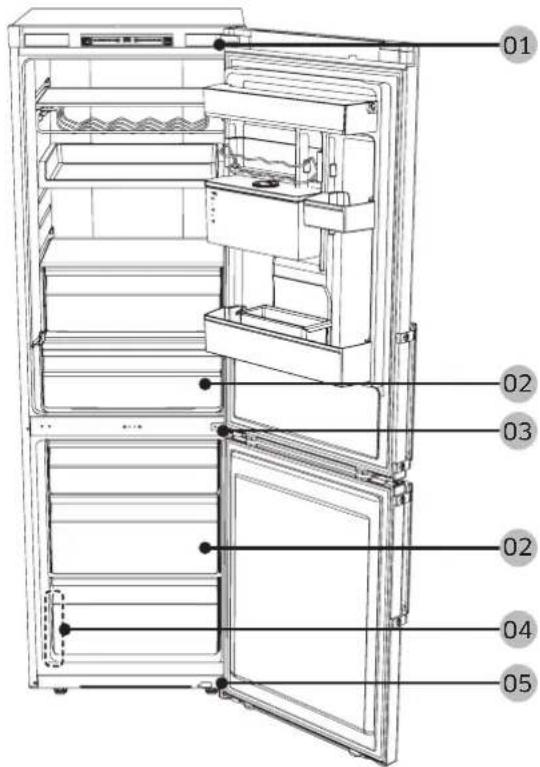

Skutečný vzhled a současti chladnicky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházité, lišit.

01 Krytka závesu 02 Zásuvka
03 Prostrední záves 04 Štǐtek s cárovým kódem
05 Spodni zaves

Cestina

Vymena rukojeti

UPOZORNENI

• Pri yvmene rukojeti dveri davejte pozor, abyste prendni stranu dveri neposkrabali.
• Pevně zatlacte rukojeti na sloupcích. Ujistěte se, ze mezi sloupky a dvermi neni zhadné mezera.
• Pri nasazovani rukojeti pevné utahnete srouby.
• Pred použitim vyrobku zkontrolujte, ze je rukojet pevně pripojena.

Potrebné náradi (není v dodávce)

Križový sroubovák Plochý sroubovák

Demontáž rukojetí

Sejměte víčko rukojeti a plochý smroubovákem vyšroubujte šrouby.

POZNÁMKA

Plochym sroubovakem sejmete vicko a smontujte rukojet a krytku rukojeti.

Cestina

Vymena tsesneni

UPOZORNENI

Těsněni pavné pritlačte. V opacnémpřipadé by mohl z chladnickyunikat chladný vzduch.

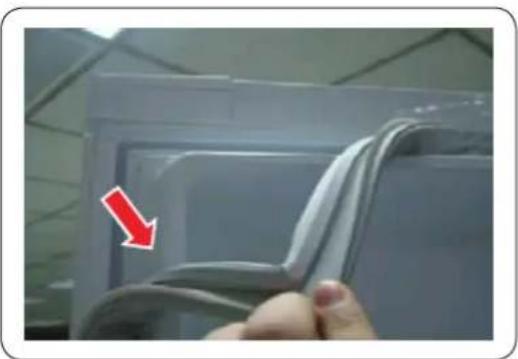

Sejmuti těsnění

Otevretedvere a sejmete tsesenize dveri.

Vymena tsesneni

Nasadte nové těsněni na dveře chladnicky.

Ujistete se, ze mezi novym tésnémim a dvermi nené Žádná mezera.

Cestina

Vymena zasuvky

UPOZORNENI

Béhem sestavení zkontrolujte, ze je zásuvka rádnézasunuta ve vodicích dražkách.

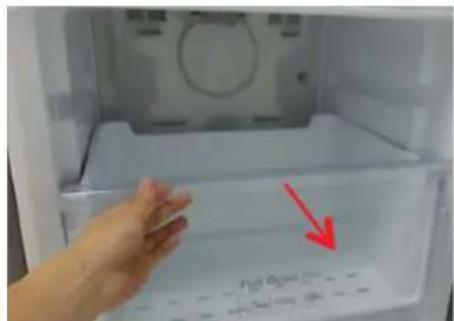

Vytaženi zasuvky

1. Zásvky vytáhněte, co nejvíce to bude možné.
2. Naklonte zasuvku smerem nahoru a pak jitahem vyjmete ven.

Zpětné nasazení zásuvek

Nasazení zásuvek probíhá v opačnémporadi krokú postupu pro jejich vyjmutí.

Cestina

Vymena závesu

• Pri demontáži dverí budte velmi opatrní, protoze dveře jsou těžké.
• Před výměnou závesú deje t na podlahu mekkou podložku, například lepenku, abyste prédešli poskrábani dverí, když je položité na zem.
• Protoze se závesy je třeba zacházet opatrné a musí je vyměnovat minimálné dve osoby, doporučujeme zavolat si pracovíka odborného servisu.
• Pokud odmontujete záves, aniž bye ste drželi dveře, mohlo by dojit k pádu dverí a ke zraněni.
• Ujistete se, ze drik je k závesu pevné pripojen.
  Zkontrolujte, ze je záves pevně pripojen ke skrini.
• Ujistěte se, ze jsou konektory kabelú správně prípojeny.
• Pri upevnovani horniho krytu postupujte opatrne, abyste kabely neposkodili.

VYSTRAHA

• Prí naklapěni/pokládoní chladnicky je nutna Úcast minimálne 2 osob.
• Pred obracenim smeru otvirani dveri odpoje sitovy kabel.

Križový sroubovák Plochy sroubovák Plochy klic 11 mm

Nástrčkový klic 8 mm (pro šrouby)

Inbusovy klic (5 mm)

Změna směru otevirání dverí

Pouze model RB37

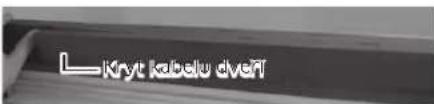

1. Sejměte kryt kabelu dverí.

Cestina

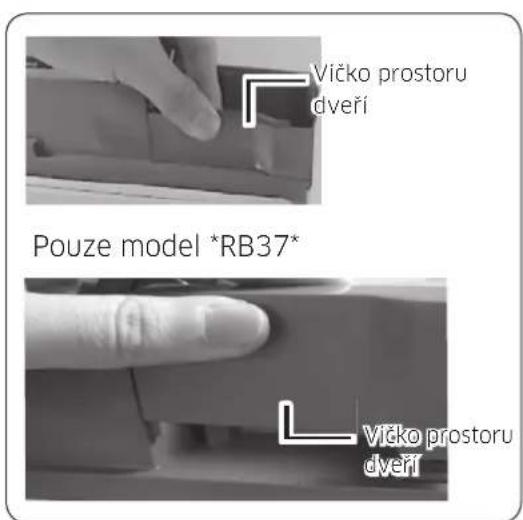

1. Demontujte vico prostoru dveri.

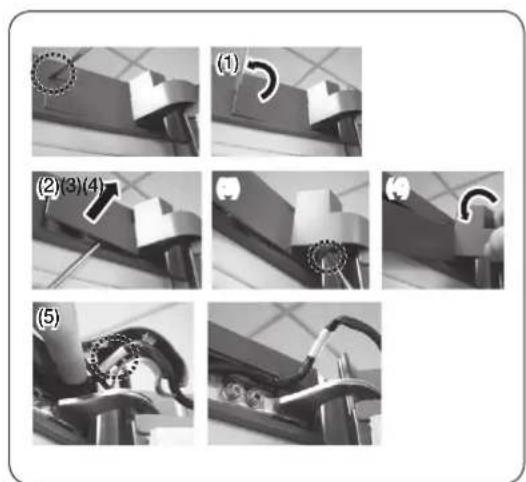

2. Sejměte krytku závesu a zatlačte hák tak, jak je znázorněno na obrázcích níze.
   Vlozte plochy sroubovák a vytáhněte jej tak, jak je znázorněno na obr. 1.

3. Dle obrazku 2 zvednete kryt a hak zatlacte tak, jak je znazorneno na obr. 3. (Dbeje na to, aby nedoslo k poskozeni krytu kabelu zavesu v dusledku prfliš silného zatlaceni.)
4. Demontujte ho tim, ze podle obr. 5 rukou zatlacite na ccast A na obr. 4.

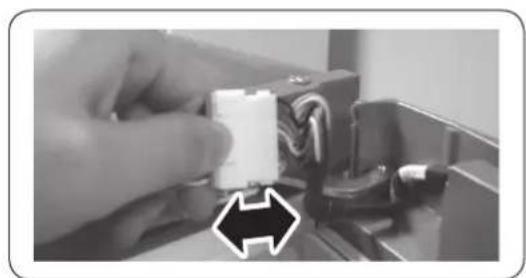

5. Na dveřich chladnicky odpojte konektory kabelú. (Pouze u modelú s externím displejem).

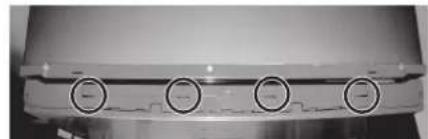

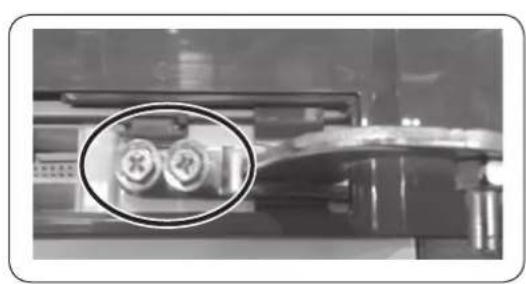

6. Demontujte srouby. (Dbejte na to, abyste pri demontazi dvere neupustili.)

Cestina

1. Vytáhněte dveře chladnicky ze středového závesu. Opatrně je pritom zvedejte rovně nahoru.

UPOZORNENI

Dveře jsou těžké, dávejte tedy pozor, abyste se pri jejich demontázi nezranili.

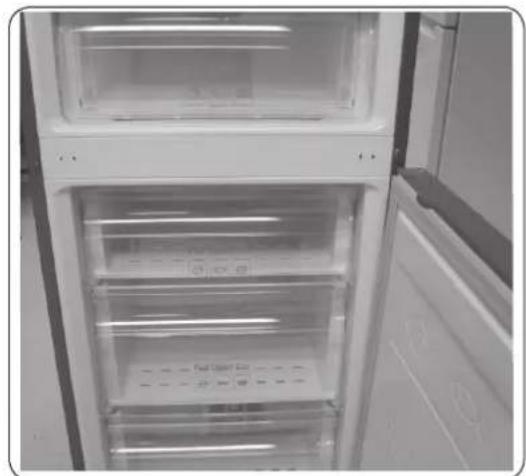

1. Demontujte prostrední záves tak, Že križovým sroubovákem vysroubujete srouby.

UPOZORNENI

Dveře mraznicky mohou spadnout dopředu, proto je prosim godeprete.

1. Vytáhněte dveře mraznicky ze spodniho závesu. Opatné je pritom zvedejte rovné nahoru.

Cestina

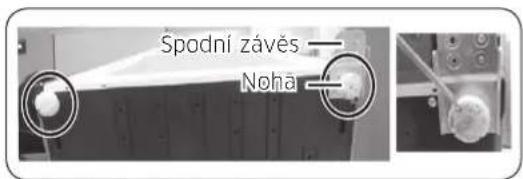

1. Chladnicku opatrnne polozte na její zadni Čast. Odstraţe nohu (odśroubujte ji proti směru hodinovych ručićek) a spodní závěs.

POZNÁMKA

Abyste chladnicku ochrani pred poskozenim, odrizne te velký kus kartonu a chladnicku jim podložte.

1. Po vymene horniho, prostrendniho a/nebo spodniho zavesu provedte opetovnou montaz v opacnem poradi krokupostupu demontaze.

UPOZORNENI

• Ujistete se, ze jsou konektory kabeluspravnepripojeny.
• Pri upevnovani horniho krytu postupujte opatrne, abyste kabely neposkodili.

Cestina

Skutočný vzhlad a uvedené diely chladnicky sa možu lišit v závislosti od modelu a krajiny.

Opátovná montáž zásuvky

Opatovna montaž zasuviek prebieha v opacnom poradi ako pri ich demontaži.

Slovencina

Výmena pántu

Pred vymenou pantu je njprv potrebne demontovat dvierka.

POZOR

Pri demontázi dvierok postupujte mimoriadne opatrne, pretoze majú vysoku hmotnost.
Pred vymenou pantov polozte na podlahu maku podlozku (napriklad karton), cim predidete poskrabaniu po zlozeni dvierok.
- Kedze je s panti potrebné narabat opatrna a na ich ymnu su potrebné dve alebo viacere osoby, odporucame vam tento ukon zverit do ruk odbornym technikom.
- Ak pânt demontujete bez podržania dvierok,möze sa stat,ze spadnú a spasobia vam zranenie.
Presvedcte sa, ze je valcek dosledne upevny k pantu.
- Skontrolujte, Či je p antioxidantne upevnený k samotnej chladnicke.
- Ubezpečte sa,Že su kálové konektory správné pripojené.
Pri upevnovani horneho krytu dbajte na to, aby ste neposkodili vodiče.

VYSTRAHA

8 mm nástrčkový kluc (na skrutky)

Imbusov'kluc (5 mm)

Zmena smeru otvarania dvierok

Iba model RB37

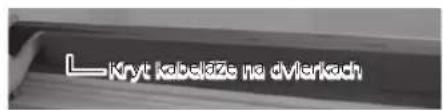

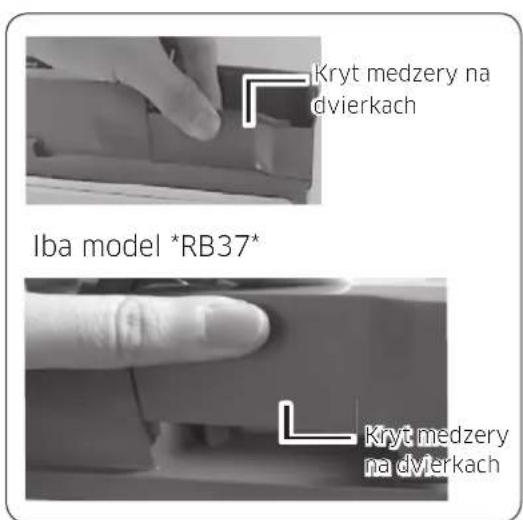

1. Odmontujte kryt kabeláze na dvierkach.

Slovencina

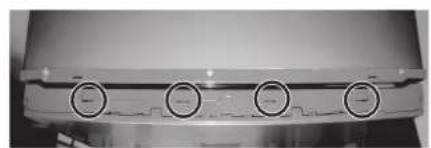

1. Odmontujte kryt pantu, aby ste mohli zatlačit hak podla obrázkov.

Zasunte plochy skrutkova c a odstrante ho podla obrzka c. 1.
- Podla obrázka c. 2 vypácte kryt a zatlacte na hák podla obrázka c. 3. (Dávajte pozor, aby ste naderným tlakom neposkodili kabel v kryte pántu.)
- Demontujte ho zatlačením na A na obr. Č. 4 rukou podla obrázka Č. 5.

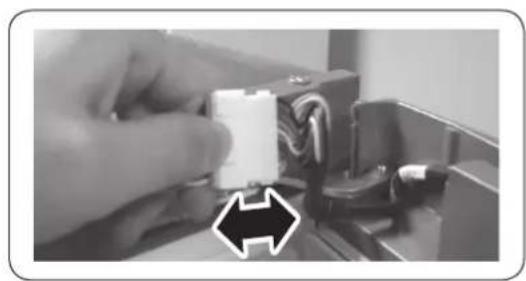

1. Odpojte kablovy konektor dvierok chladnicky. (Len v pripe de modelov s externym displejom).

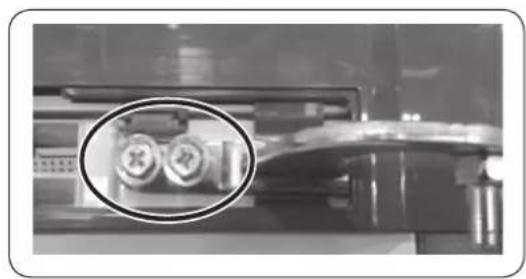

1. Odskrutkujte skrutky. (Davajte pozor, aby vám dvierka pri demontovani nespadli.)

Slovencina

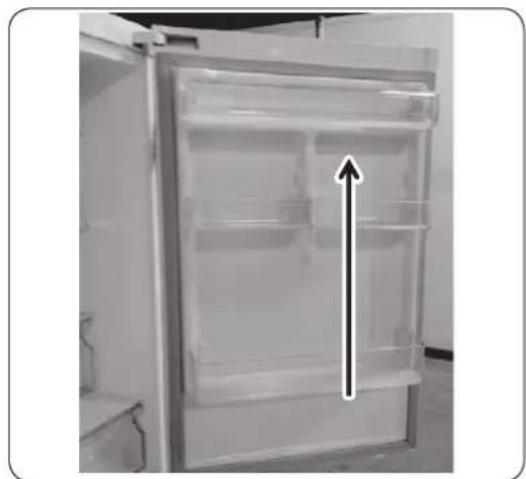

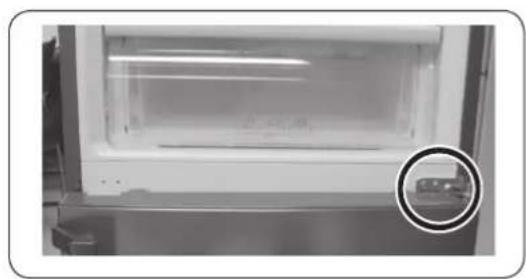

1. Dvere chladnicky uvolnite zo stredného pantu ich opatrnym nadvihnutim smerom priamo nahor.

POZOR

Dvierka su tazke, a preto pri ich demontazi davajte pozor, aby ste sa nezranili.

• Ubezpečte sa, ze su kálové konektory správné pripojené.
  Pri upevnovani horneho krytu dbaje na to, aby ste neposkodili yodiče.
