BEDIENUNGSANLEITUNG RB33J3420WW SAMSUNG

Servicehandbuch für Benutzer

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.

2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dorth den Modellcode Ihres Gerats ein, um zu prufen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode finden Sie auf einem Aufkleber, der auBen an Ihrem Gerat angebracht ist.

3. Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unter links am Gerät ablesen.

4. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in thism Handbuch übereinstimmt.

5. Nur Griffe (eineige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden.

HINWEIS

Nach einer etwaigen Reparatur durch einen anderen als einen offiziellen Dienstleister, nach einer Selfstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertifizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.

VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in dieser Handbuch genommen abweichen.itte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wahlen.
• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tur abgenommen werden muss.
• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Deutsch

Das tatsächliche Aussehen und die mitgelieferten Teile der Kuhl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

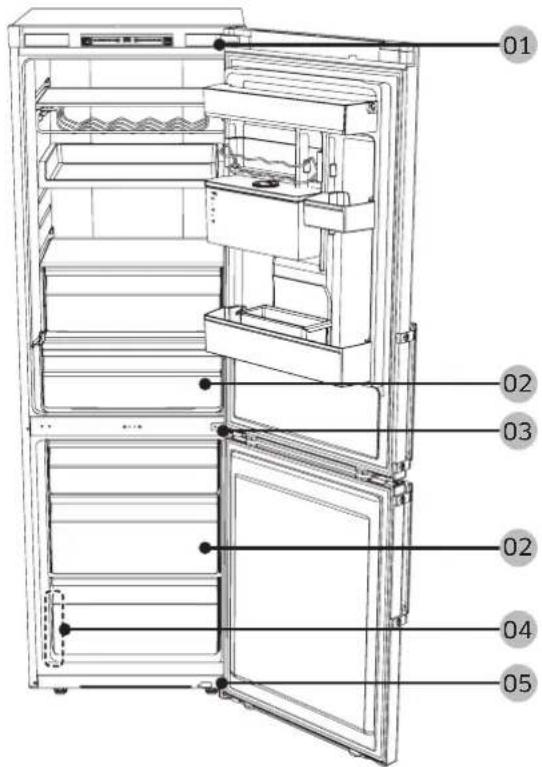

01 Scharnierabdeckung 02 Auszug
03 Mittleres Scharnier 04 Strichcode-Aufkleber
05 Unteres Scharnier

Deutsch

Austausch des Handgriffs

VORSICHT

• Achten Sie beim Auswechseln des Turgriffs darauf, die Vorderseite der Tur nicht zu zerkratzen.
• Drücken Sie die Griffe fest auf die Halterungen. Stellen Sie safer, dass zwischen den Stützen und der Tür keine Lücke bleibt.
  Ziehen Sie die Schrauben beim Anbringen des Griffs fest an.
• Prufen Sie vor Verwendung des Geräts, ob der Griff fest angebracht ist.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher

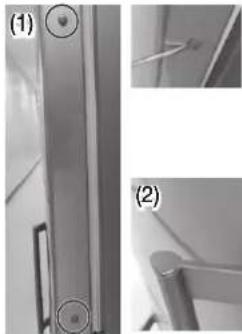

Befestigen der Griffe

Entfernen Sie mit einem Schlitzschraubendreher (-) zunachst die Kappen an den Griffen und dann die Schrauben.

HINWEIS

Entfernen Sie auf der anderen Seite der Gerätetur ebenfalls die Abdeckkappen mit dem Schlitzschraubendreher (-). Befestigen Sie dann den Turgriff in den nun zugänglichen Bohrungen, und setzen Sie anschließend die Kappen auf die Schrauben in den Griffen.

Deutsch

Austausch der Dichtung

VORSICHT

Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.

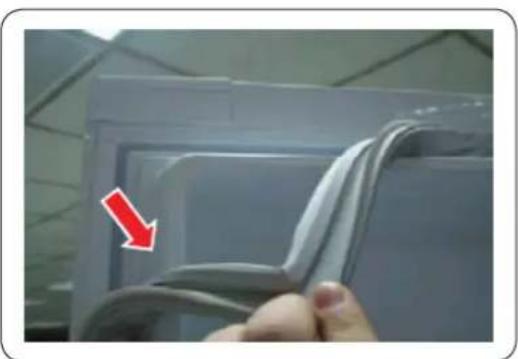

So bauen Sie die Dichtung aus

Öffnen Sie die Gerätetur, und entfernen Sie die Dichtung von der Tur.

So bauen Sie die neue Dichtung ein

Bringen Sie eine neue Dichtung an der Kühlschranktür an.

Stellen Sie safer, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt.

Deutsch

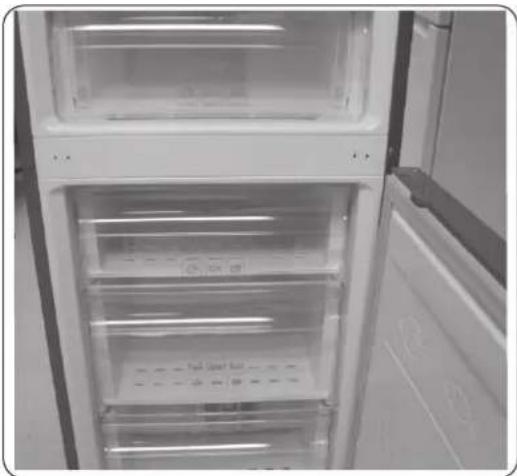

Austausch des Auszugs

VORSICHT

Stellen Sie safer, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

Ausbauendes Auszugs

1. Ziehen Sie den Auszug bis zum Anschlag heraus.

2. Kippen Sie den Auszug nach oben undziehen Sieihn ganz Heraus.

EinbauendesAuszugs

Gehen Sie beim Einbau den Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austauschen des Scharniers

Um die Scharniere auszutauschen, müssen Sie zuerst die Turen ausbauen.

VORSICHT

• Da die Turen schwer sind, ist beim Ausbau den Turen ä ußerste Vorsicht geboten.
• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.
• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.
• Wenn Sie das Scharnier entfernen ohne die Tur zu festzuhalten, kann sie umfallen und Verletzungen verursachen.
• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.
• Prufen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.
• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

WARNING

• Zum Kippen/Hinlegen der Kuhl-/Gefrierkombination sind mindestens 2 Personen erforderlich.
• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher
8 mm-Steckschlüssel (für Schrauben)

Schlitzschraubendreher 11 mm-Schlüssel
Inbusschlüssel (5 mm)

Deutsch

Wechseln des Turanschlags

Nur Modell RB37

Nur Modell RB37

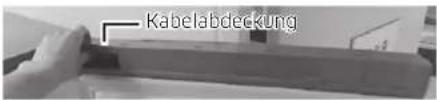

1. Entfernen Sie die Kabelabdeckung.

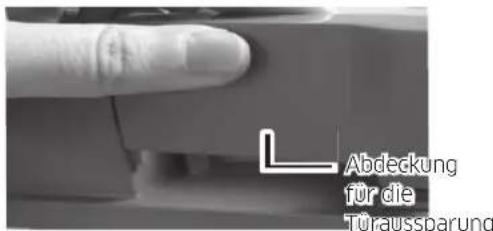

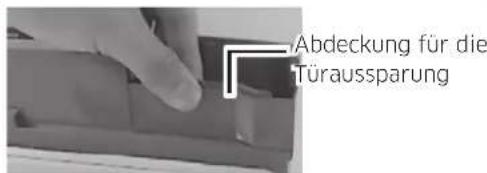

2. Nehmen Sie die Abdeckung für die Turaussparung hersus.

3. Entfernen Sie wie in den folgenden Abbildungen gezeigt die Scharnierabdeckung.

4. Schieben Sie einen Schlitzschraubendreher ein und setzen Sie sie wieder ein (siehe Abbildung 1).

5. Wie in Abbildung 2 dargestellt, hebeln Sie die Abdeckung hoch und drücken Sie einen Haken wie in Abbildung 3 gezeigt hinein. (Achten Sie daraufuf, den Draht der Scharnierabdeckung nicht durch übermäßige Krafteinwirkung zu beschädigen.)
6. Entfernen Sie die Scharnierabdeckung, in dem Sie von unten gegen den in Abbildung 4 rot markierten Bereich drucken (Abbildung 5).

Deutsch

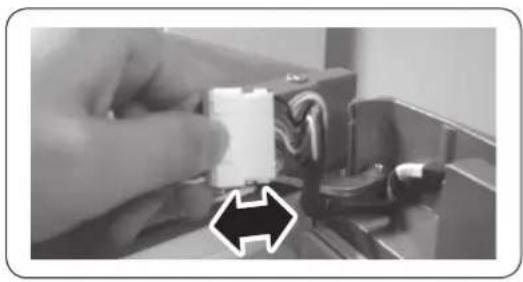

1. Trennen Sie den Kabelverbinder für die Kühlschranktür. (Nur bei Modellen mit externem Display).

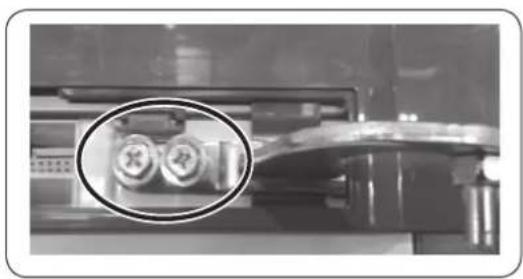

2. Losen Sie die Schrauben. (Achten Sie daraufuf, dass die Gerätetur damit nicht herunterfällig.)

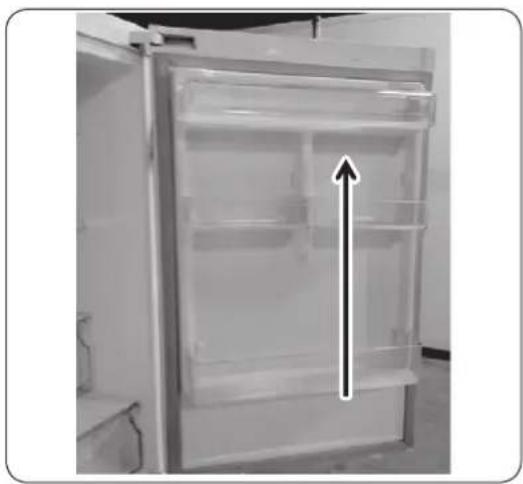

3. Entfernen Sie die Tur des Kühlabteils, indem Sie sie vorsichtig gerade nach oben aus dem mittleren Scharnier haben.

VORSICHT

Seien Sie beim Entfern der Gerätetür vorsichtig, da diese schwer ist und Sie sich verletzen können.

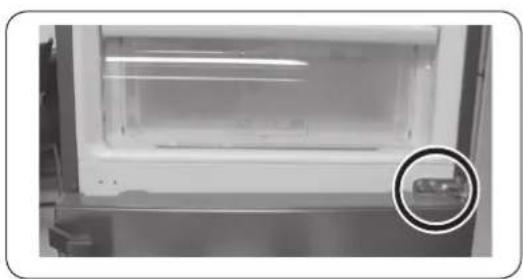

7. Zum Entfernen des mittleren Scharniers lösen Sie die Schrauben mit einem Kreuzschlitz-Schraubendreher (+)

VORSICHT

Sie mussen die Kühlschranktür abstützen, da sie nach vorne fallen kann.

Deutsch

1. Heben Sie die Tur des Gefrierabteils vorsichtig gerade nach oben aus dem unteren Scharnier.

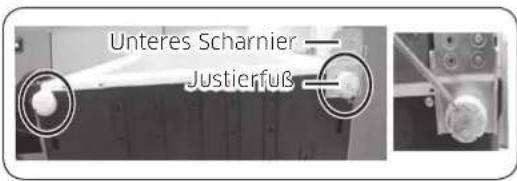

2. Legen Sie den Kühlschrank vorsichtig auf den Rücken. Entfernen Sie das Bein (gegen den Uhrzeigersinn abschrauben) und das untere Scharnier.

HINWEIS

Um das Gerät zu schützen, schneiden Sie ein große Pappstück von der Verpackung ab und legen Sie es unter das Gerät.

1. Nach dem Austausch des oberen, mittleren und/oder unteren Scharniers können Sie die Tur in umgekehrter Reihenfolge wieder einbauen.

VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung daraufuf, die Kabel nicht zu beschädigen.

Deutsch
