HASZNÁLATI ÚTMUTATÓ RB33J3420WW SAMSUNG

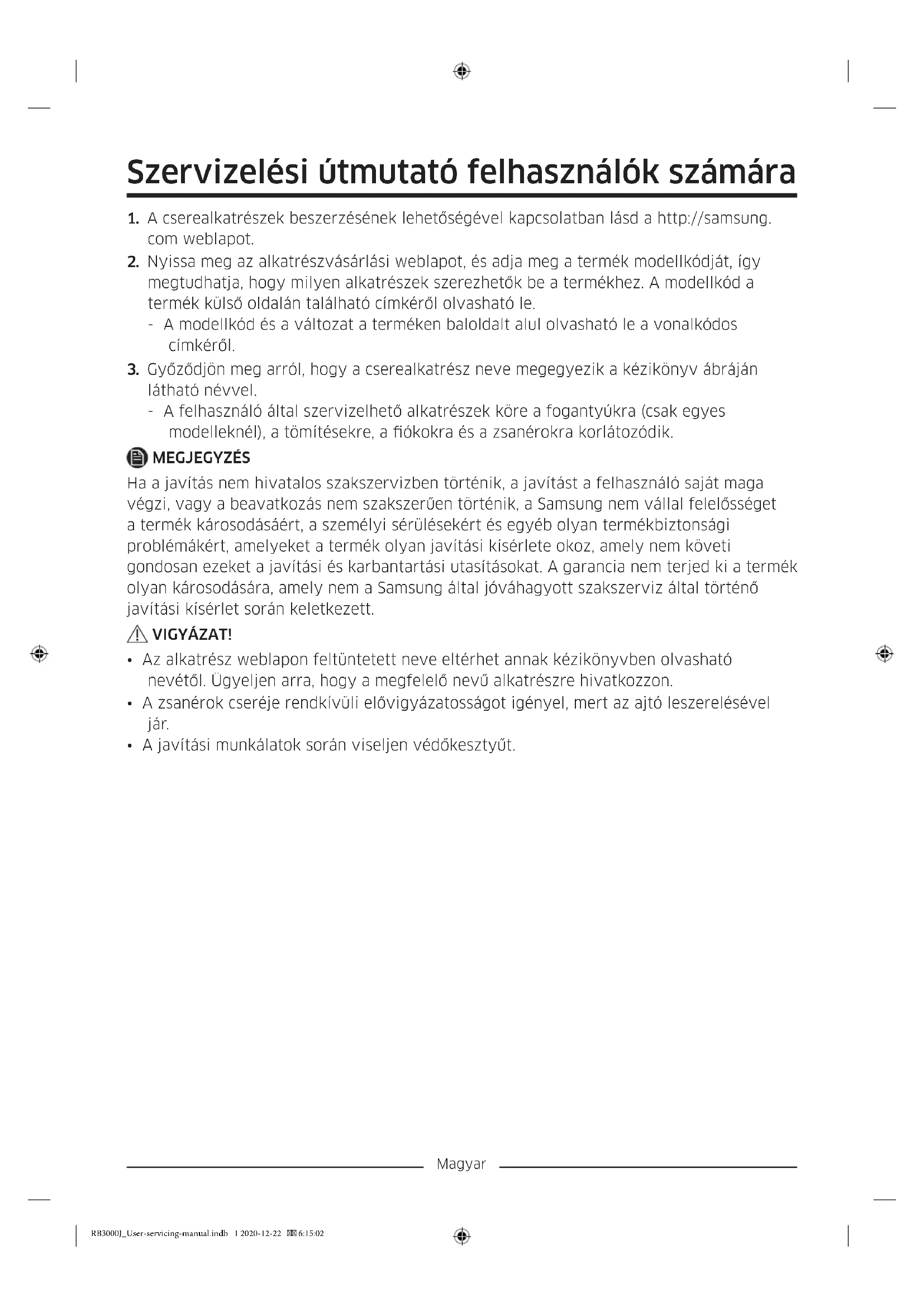

Szervizelési útmutató felhasználók számára
- A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.com weblapot.
- Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le.
- A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.
- Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján látható névvel.
- A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a fiókokra és a zsanérokra korlátozódik.
MEGJEGYZÉS
Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett.
VIGYÁZAT!
- Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.
- A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár. A javítási munkálatok során viseljen védőkesztyűt.
Magyar
A hűtőszekrény kinézete és belső alkatrészeinek öre a modelltől és az országtól függően eltérő lehet.
01 Zsanérburkolat 02 Fiók 03 Középső zsanér 04 Vonalkódos címke 05 Alsó zsanér
Fogantyúcsere
VIGYÁZAT!
- Az ajtófogantyú cseréje során ügyeljen arra, hogy ne karcolódjon meg az ajtó felülete.
- A tartóelemeket fogva erősen nyomja be a fogantyúkat. Ügyeljen arra, hogy ne legyen rés a tartóelemek és az ajtó között. A fogantyú felszerelésekor húzza szorosra a csavarokat.
- A termék használata előtt ellenőrizze, hogy a fogantyú biztonságosan van-e rögzítve.
Szükséges szerszámok (nem tartozék)
Csillagcsavarhúzó Lapos csavarhúzó
A fogantyúk leszerelése
Egy lapos (-) csavarhúzó segítségével távolítsa el a fedél fogantyúját és csavarjait.
MEGJEGYZÉS
Egy lapos (-) csavarhúzó segítségével távolítsa el a fedelet, majd szerelje össze a fogantyút és a fedél fogantyúját.
Tömítéscse
VIGYÁZAT!
Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből.
Nyissa ki az ajtót, és vegye le a tömítést az ajtóról.
A tömítés felszerelése
Rögzítse az új tömítést a hűtő ajtajára.
Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között.
Fiókcsere
VIGYÁZAT!
A fiók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe.
A fiók eltávolítása
- Húzza ki ütközésig a fiókot.
- Billentse meg felfelé a fiókot, majd húzza ki teljesen az eltávolításához.
A fiókok visszaszerelése
A fiókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el.
Zsanércsere
A zsanérok lecseréléséhez először le kell szerelnie az ajtókat.
VIGYÁZAT!
- Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.
- A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.
- Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.
- Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.
- Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron. Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve. Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
- Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sérítse meg a vezetékeket.
FIGYELMEZTETÉS
A hűtőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség. - Az ajtók felcserélése előtt húzza ki a tápkábelt.
Szükséges szerszámok (nem tartozék)
Csillagcsavarhúzó, lapos csavarhúzó, 11 mm-es csavarkulcs
8 mm-es dugókulcs (a csavarokhoz)
Imbuszkulcs (5 mm)
Az ajtók megfordítása
- Csak az RB37* típus esetén
- Csak az RB37* típus esetén
- Távolítsa el az ajtókábel burkolatát.
- Szerelje szét a fedélrekesz burkolatát.
- Távolítsa el a zsanér burkolatát az alábbi ábrákon látható módon kipattintva.
Csúsztasson be egy lapos csavarhúzót, majd húzza fel az 1. ábrának megfelelően. - Emelje ki a burkolatot a 2. ábrán látható gödrön, majd pattintsa ki a 3. ábrának megfelelően. (Ügyeljen arra, hogy ne nyomja túl erősen, nehogy az ajtókábel burkolata megsérüljön.) - A szétszereléshez az 5. ábrán látható módon kézzel nyomja meg a 4. ábrán található "A" jelzésű részt.

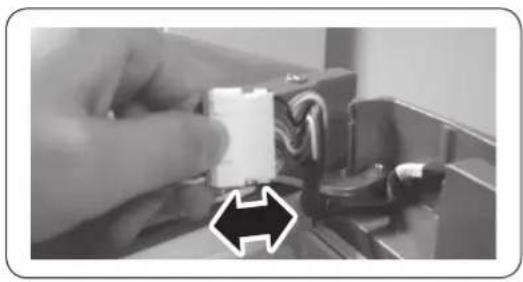

- Válassza szét a hűtőszekrényajtó kábelének csatlakozóját. (Csak külső kijelzővel ellátott típusok esetén.)

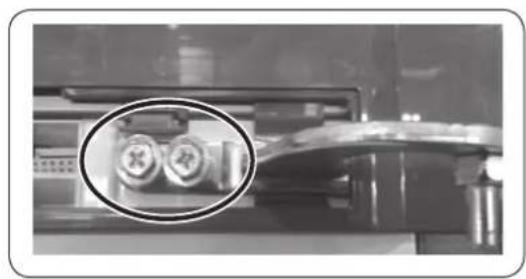

- Szerelje ki a csavarokat. (Ügyeljen arra, nehogy szétszereléskor leejtse az ajtót.)

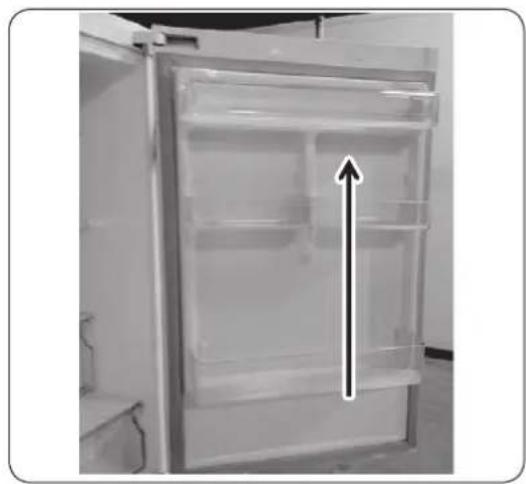

- Óvatosan és egyenesen felemelve vegye le a hűtőszekrényajtót a középső zsanérról.
VIGYÁZAT!
Az ajtó nehéz, ezért ügyeljen arra, nehogy sérülést szenvedjen a levétel során.

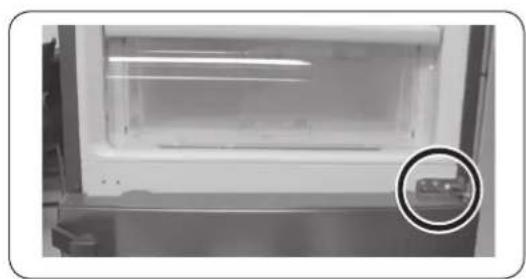

- Csillagcsavarhúzó (+) segítségével szerelje le a középső zsanért.
VIGYÁZAT!
A fagyasztó ajtaja előreeshet, ezért támaszsza meg az ajtót.

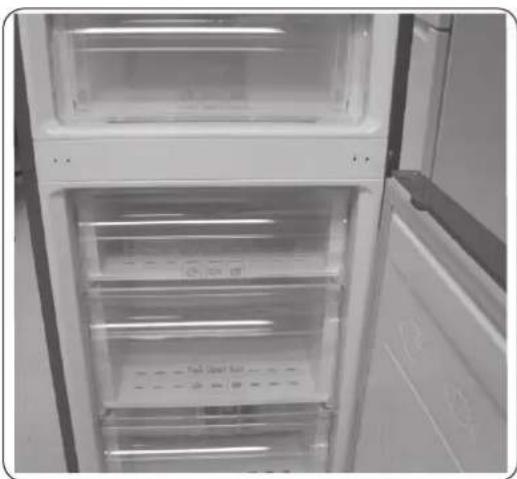

- Óvatosan és egyenesen felemelve vegye le a fagyasztó ajtaját az ajtó zsanérról.

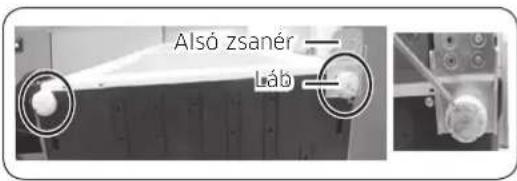

- Óvatosan fektesse a hűtőszekrényt a hátára. Szerelje le a lábát (csavarja ki az óramutató járásával ellentétes irányban) és az alsó zsanért.
MEGJEGYZÉS
A hűtőszekrény védelme érdekében vágjon ki egy nagy darabot a kartondobozból, és helyezze a hűtőszekrény alá.
- A felső, a középső és/vagy az alsó zsanér átcserélését követően az összeszerelést a szétszereléshez képest fordított sorrendben végezze el.
VIGYÁZAT!
Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva. - Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.
Ha a termék javítását nem jogosult szerviz, maga a felhasználó vagy szakképzetlen személy végzi, a Samsung nem vállal felelősséget semmilyen, a termékkel kapcsolatos kárért, sem testi sérülésért vagy bármilyen más, a termék biztonságával kapcsolatos problémáért, amely a jelen javítási és karbantartási utasítások be nem tartásával végzett javítási kísérlet következtében merül fel. A termékkel kapcsolatos semmilyen kár, amely abból ered, hogy a javítást nem a Samsung minősített szervize kísérelte meg, nem tartozik a garancia hatálya alá.
VIGYÁZAT
- A helyszínen feltüntetett alkatrész neve eltérhet a jelen kézikönyvben szereplő névtől. Ellenőrizze, hogy a megfelelő alkatrésznevet választotta-e.
- A zsanérok cseréje rendkívüli óvatosságot igényel, mivel az ajtók levételével jár.
- A javítások során mindig viseljen védőkesztyűt.
Szerb
A hűtőszekrény konkrét megjelenése és a szállított alkatrészek modelltől és országtól függően eltérhetnek.

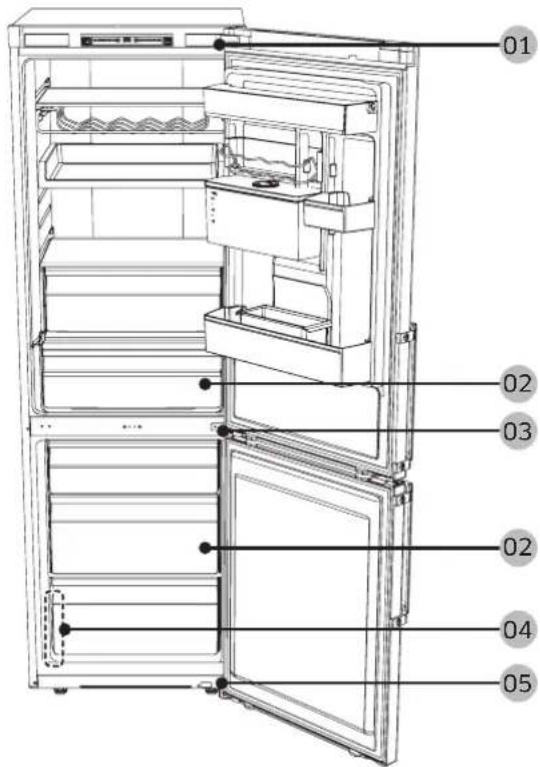

01 Zsanérfedél 02 Fiók 03 Középső zsanér 04 Vonalkód-címke 05 Alsó zsanér
Szerb
A fogantyú cseréje
VIGYÁZAT
- Az ajtó fogantyújának cseréjekor ügyeljen arra, hogy ne karcolja meg az ajtó elülső oldalát.
- Határozottan nyomja a fogantyúkat a tartókra. Győződjön meg arról, hogy a tartók és az ajtó között nincs rés.
- Húzza meg szorosan a csavarokat a fogantyú felszerelésekor.
- A termék használata előtt ellenőrizze, hogy a fogantyú megfelelően van-e rögzítve.
Szükséges szerszámok (nem tartozék)
Rögzítse az új tömítést a hűtőszekrény ajtajához.
Ügyeljen arra, hogy az új tömítés és az ajtó között ne legyen rés.
Magyar
Alkatrészek megnevezése
FIGYELEM!
