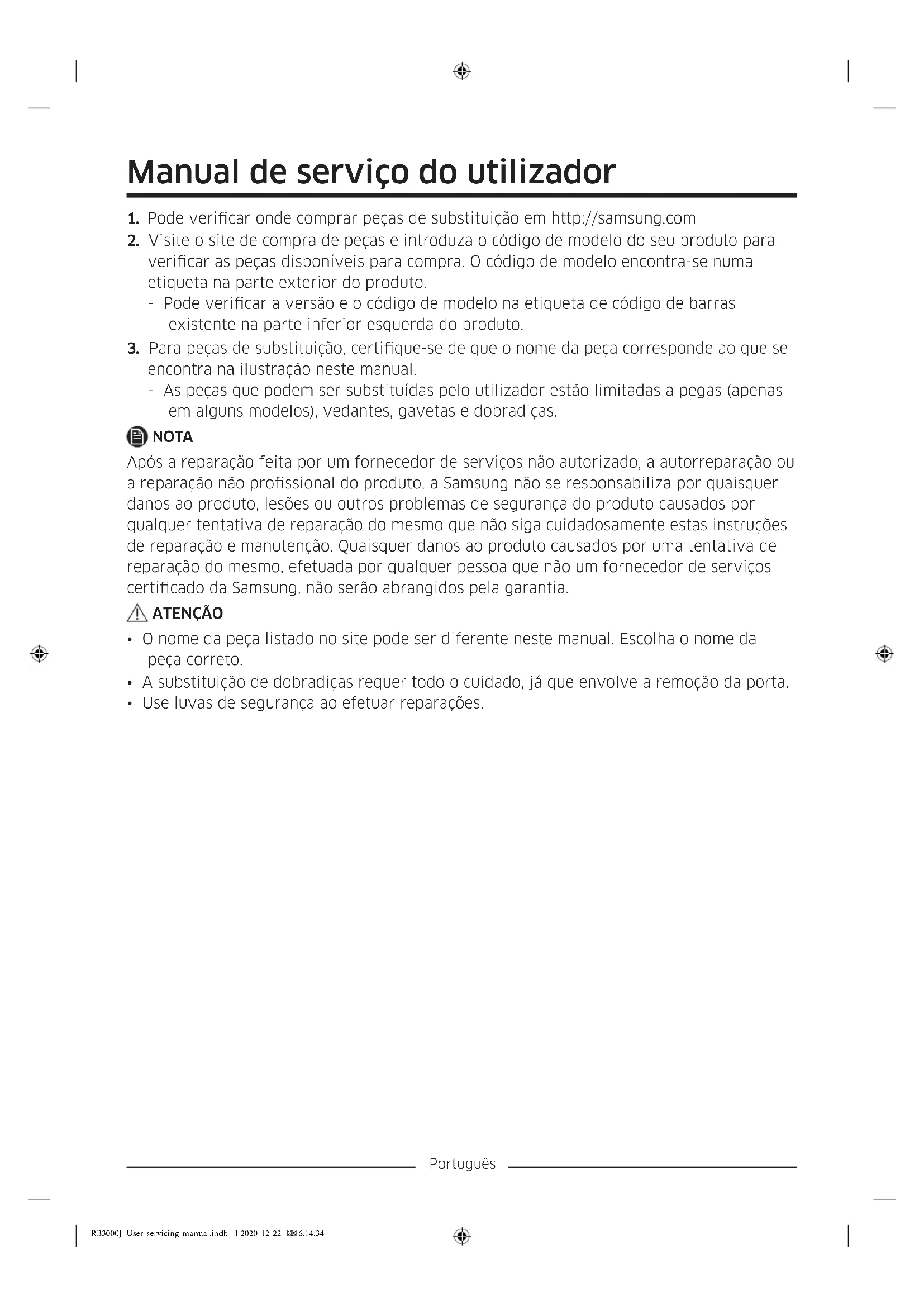

MANUAL DE UTILIZADOR RB33J3420WW SAMSUNG
- Pode verificar onde comprar peças de substituição em http://samsung.com
- Visite o site de compra de peças e introduza o documento de modelo do seu produto para verificar as peças disponíveis para compra. O documento de modelo encontra-se numa etiqueta na parte exterior do produto.
- Pode verificar a versão e o Código de modelo na etiqueta de padrão de barras existente na parte inferior esquerda do produto.
- Para peças de substituição, certifique-se de que o nome da peça corresponde ao que se encontra na ilustração neste manual.
- As peças que podem ser substituídas limitam-se a pegas (apenas em outros modelos), vedantes, gavetas e dobradiças.
NOTA
Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não profissional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certificado da Samsung, não serão abrangidos pela garantia.
ATENÇÃO
- O nome da peça listado no site pode ser diferente do presente neste manual. Escolha o nome da peça correto.
- A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.
- Use luvas de segurança ao efetuar reparações.
Português
Esta imagem pode diferir das peças do frigorífico fornecidas, consoante o modelo e o país.

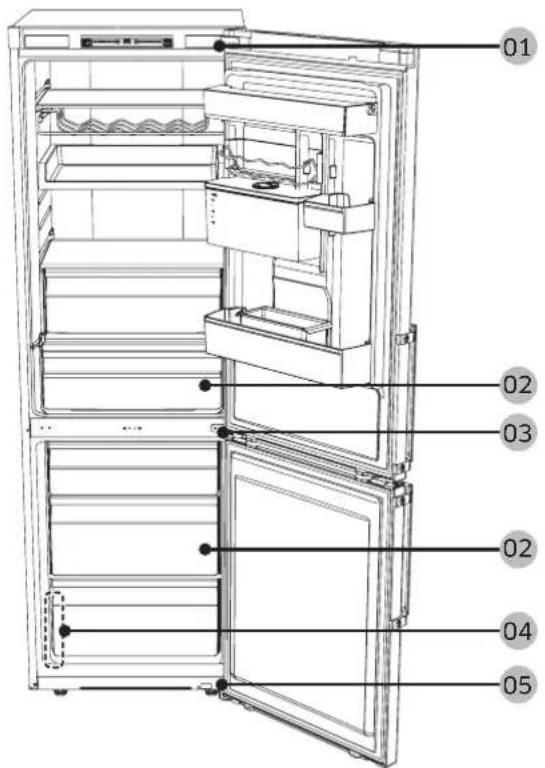

01 Tampa da dobradiça 02 Gaveta 03 Dobradiça central 04 Etiqueta de código de barras 05 Dobradiça inferior
Português
Substituição da pega
ATENÇÃO
Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta. - Pressione firmemente as pegas nos suportes. Certifique-se de que não existe folga entre os suportes e a porta. - Aperte firmemente os parafusos ao fixar a pega. - Verifique se a pega está firmemente fixa antes de utilizar o produto.
Ferramentas necessárias (não fornecidas)
Chave Phillips Chave de fendas
Remoção das pegas
Utilize uma chave de fendas (-) para remover a proteção da pega e os parafusos.
NOTA
Utilize uma chave de fendas (-) para remover a proteção e, em seguida, monte a pega e a respetiva proteção.
Português
Substituição do vedante
ATENÇÃO
Fixe o vedante firmemente. Se não o fizer, poderá haver uma fuga de ar frio do frigorífico.
Remoção do vedante

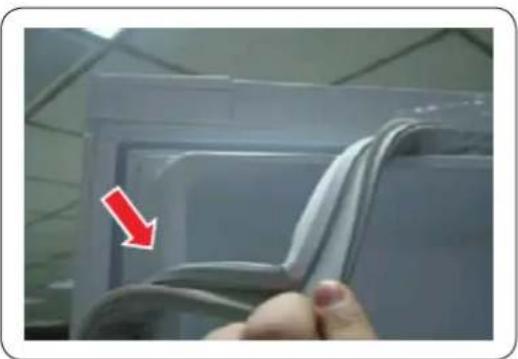

Abra a porta e remova o vedante da porta.
Substituir o vedante
Anexe um novo vedante à porta do frigorífico.
Certifique-se de que não existe folga entre o novo vedante e a porta.
Substituição da gaveta
ATENÇÃO
Durante a montagem, verifique se a gaveta está corretamente inserida na guia.
Remoção da gaveta
- Puxe a gaveta para fora até onde for possível.
- Incline a gaveta para cima e puxe-a para fora até a remover.
Reinstalação das gavetas
A reinstalação das gavetas segue a ordem inversa dos passos de remoção.
Português
Substituição das dobradiças
Para substituir as dobradiças, tem de remover as portas primeiro.
ATENÇÃO
Ao remover as portas, tenha todo o cuidado porque as portas são pesadas. - Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão. - Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico profissional. - Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos. - Certifique-se de que o eixo está firmemente fixo na dobradiça. - Verifique se a dobradiça está firmemente fixa na estrutura principal. - Certifique-se de que os conectores dos fios estão devidamente ligados. - Tenha cuidado para não danificar os fios ao fixar a tampa superior.
AVISO
- Inclinar/deitar o frigorífico requer, no mínimo, 2 pessoas.
- Desligue o cabo de alimentação antes de inverter as portas.
Ferramentas necessárias (não fornecidas)
Chave Phillips Chave de fendas Chave de porcas de 11 mm
Chave de caixa de 8 mm (para parafusos)
Chave Allen (5 mm)
Inversão da porta
Apenas no modelo RB37

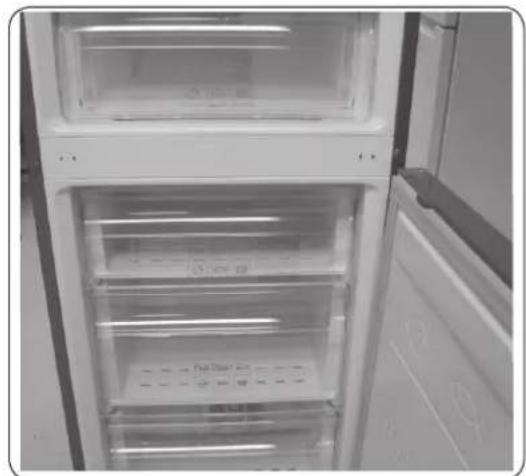

- Remova a proteção dos fios da porta.
Português

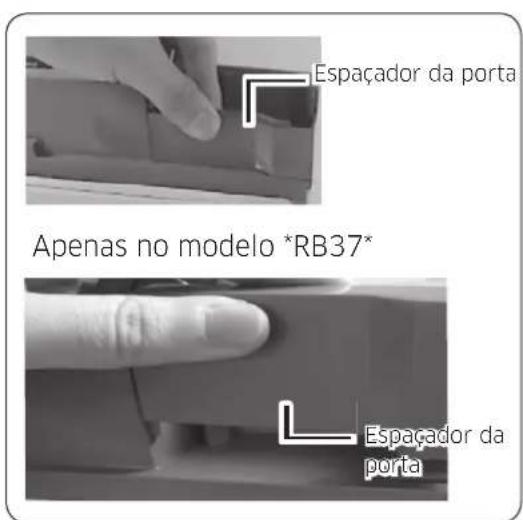

- Desmonto o espaçador da porta.

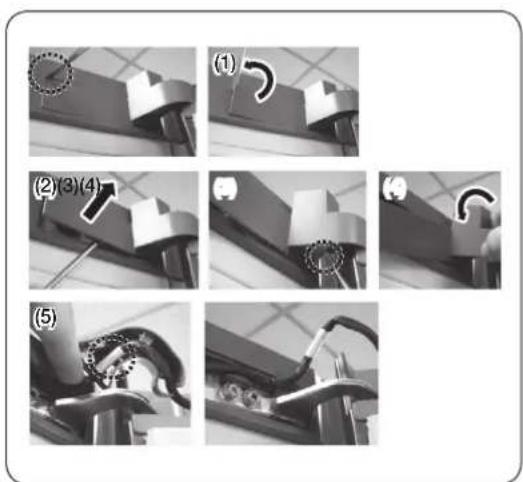

- Retire a tampa da dobradiça para empurrar um gancho, tal como nas imagens abaixo.
- Introduza uma chave de fendas e, depois, retire-a conforme aparecido na figura n.° 1.
- Levante a proteção, conforme ilustrado na figura n.° 2, e empurre um gancho, conforme ilustrado na figura n.° 3. (Não puxe com demasiada força o fio da tampa da dobradiça para não o danificar.) Desmonte empurrando A na figura n.° 4 manualmente, conforme ilustrado na figura n.° 5.

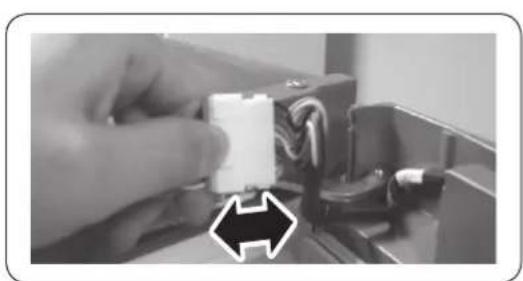

- Desligue o conector da porta do frigorífico. (Apenas nos modelos com visor.)

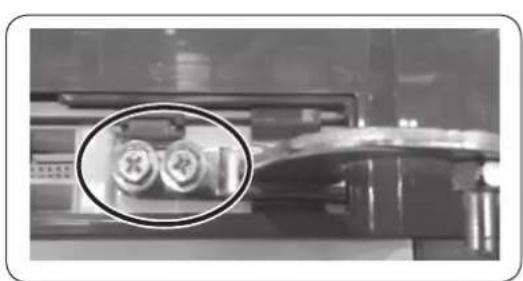

- Remova os parafusos. (Cuide para não deixar cair a porta ao desmontá-la.)
Português

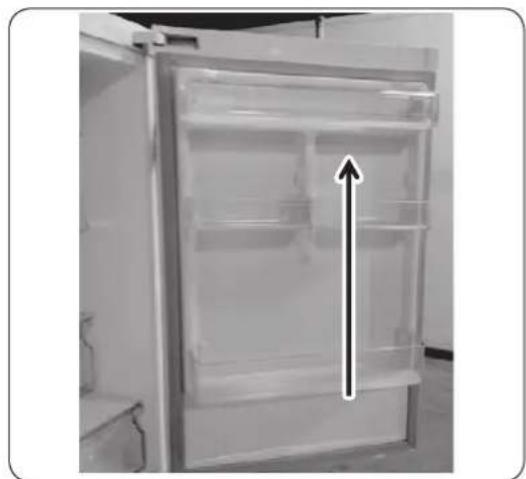

- Remova a porta do frigorífico da dobradiça central, levantando a porta cuidadosamente na vertical.
ATENÇÃO
A porta é pesada, pelo que deve ter cuidado para não se magoar ao remover a porta.

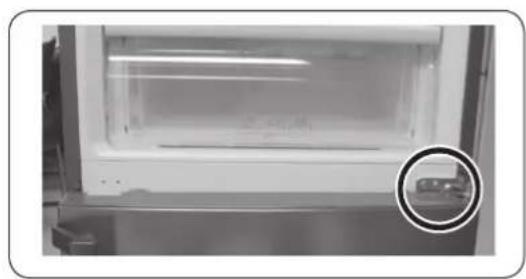

- Desmonte a dobradiça central removendo os parafusos com uma chave Phillips (+).
ATENÇÃO
A porta do congelador pode cair para a frente, portanto, apoie a porta.
- Remova a porta do congelador da dobradiça inferior, levantando a porta cuidadosamente na vertical.

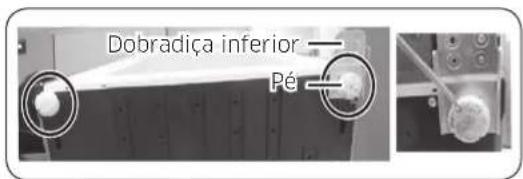

- Deite cuidadosamente o frigorífico de costas. Remova o pé (desaparafusando no sentido contrário ao dos ponteiros do relógio) e a dobradiça inferior.
NOTA
Para não danificar o frigorífico, corte um pedaço grande da caixa de cartão e coloque-o por baixo do frigorífico.
- Depois de substituir as dobradiças superior, central e/ou inferior, volte a montar seguindo os passos pela ordem inversa da desmontagem.
ATENÇÃO
- Certifique-se de que os conectores dos fios estão devidamente ligados.
- Tenha cuidado para não danificar os fios ao fixar a tampa superior.
