GEBRUIKSAANWIJZING HTM 1721 V HOTPOINT

Réglez les deux pieds de mise à niveau à l'avant de l'appareil. Si l'appareil n'est pas parfaitement horizontal, l'alignement des portes et des joints magnétiques pourrait être compromis.47 VEILIGHEIDSAANWIJZINGEN BELANGRIJK OM TE LEZEN EN OP TE VOLGEN Lees deze veiligheidsaanwijzingen zorgvuldig voordat u het apparaat gebruikt. Houd ze bij de hand voor raadpleging in de toekomst. In deze aanwijzingen en op het apparaat zelf worden belangrijke veiligheidswaarschuwingen gegeven, die altijd opgevolgd moeten worden. De fabrikant is niet aansprakelijk voor het niet opvolgen van deze veiligheidsaanwijzingen, voor onjuist gebruik van het apparaat of voor verkeerde instelling van de bedieningselementen. VEILIGHEIDSWAARSCHUWINGEN Zeer jonge (0-3 jaar) en jonge kinderen (3-8 jaar) moeten uit de buurt van het apparaat worden gehouden, tenzij ze voortdurend onder toezicht staan. Kinderen van 8 jaar of ouder en personen met beperkte fysieke, zintuiglijke of mentale vermogens of gebrek aan kennis en ervaring mogen dit apparaat alleen gebruiken als ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik en de gevaren van het apparaat begrijpen. Kinderen mogen niet spelen met het apparaat. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen zonder toezicht worden uitgevoerd. TOEGESTAAN GEBRUIK Dit apparaat is uitsluitend voor huishoudelijk en niet voor professioneel gebruik. Gebruik het apparaat niet buiten. Bewaar geen explosieve of ontvlambare stoffen zoals spuitbussen en plaats of gebruik geen benzine of andere ontvlambare stoffen in of in de buurt van het apparaat: er kan brand uitbreken als het apparaat per ongeluk wordt aangezet. VOORZICHTIG: Het apparaat is niet bedoeld om te worden gebruikt door middel van een externe timer of aparte afstandsbediening. Dit apparaat is bedoeld voor gebruik in huishoudelijke en vergelijkbare toepassingen zoals: - voor gebruik door medewerkers in winkels, kantoren en andere werkomgevingen; - boerderijen en door klanten van hotels, motels en andere soorten woonomgevingen; - bed and breakfast-omgevingen; - catering en vergelijkbare kleinhandeltoepassingen. Het lampje binnenin het apparaat is speciaal ontworpen voor huishoudelijke apparaten en is niet geschikt voor algemene verlichting van ruimtes binnenshuis (EG-verordening 244/2009). Het apparaat is afgesteld om te werken in ruimten waarin de48 temperatuur binnen de volgende waarden ligt, afhankelijk van de klimaatklasse die op het typeplaatje is vermeld. Het is mogelijk dat het apparaat niet goed functioneert als het lange tijd in een ruimte staat bij een hogere of lagere temperatuur dan het genoemde bereik. Klimaatklasse Omg. temp. (°C) SN Van 10 tot 32 N Van 16 tot 32 ST Van 16 tot 38 T Van 16 tot 43 Dit apparaat bevat geen CFK's. Het koelcircuit bevat R600a (HC). Voor apparaten met isobutaan (R600a): isobutaan is een natuurlijk gas dat geen schadelijke invloed heeft op het milieu, maar wel ontvlambaar is. Controleer daarom altijd of de leidingen van het koelcircuit niet beschadigd zijn. Let met name goed op in geval van beschadigde leidingen bij het legen van het koelcircuit. WAARSCHUWING: Beschadig de leidingen van het koelcircuit van het apparaat niet. WAARSCHUWING: Houd de ventilatieopeningen in de ombouw van het apparaat of in de ingebouwde structuur vrij van obstructie. WAARSCHUWING: Gebruik geen mechanische, elektrische of chemische middelen die het ontdooiproces versnellen behalve die door de fabrikant zijn aanbevolen. WAARSCHUWING: Gebruik of plaats geen elektrische apparaten in de vakken van het apparaat, als hiervoor geen uitdrukkelijke toestemming door de fabrikant is gegeven. WAARSCHUWING: De ijsmakers en/of waterdispensers die niet rechtstreeks op het waterleidingnet zijn aangesloten, mogen uitsluitend met drinkwater worden gevuld WAARSCHUWING: Automatische ijsmakers en/of waterdispensers moeten worden aangesloten op een waterleiding die uitsluitend drinkwater levert, met een waterleidingdruk tussen 0,17 en 0,81 MPa (1,7 en 8,1 bar). Slik de (niet-giftige) vloeistof uit de vrieselementen niet in (bij enkele modellen). Eet geen ijsblokjes of waterijsjes die net uit de vriezer komen, aangezien deze vriesbrandwonden kunnen veroorzaken. Bij producten die ontworpen zijn voor gebruik met een luchtfilter binnenin een toegankelijk ventilatordeksel, moet het filter altijd op zijn plaats zitten als de koelkast in werking is. Bewaar geen dranken in glas in het vriesvak, omdat het glas dan kan breken. Blokkeer de ventilator (indien aanwezig) niet met levensmiddelen. Controleer, nadat u de levensmiddelen geplaatst hebt, of de deur van de vakken goed sluit, met name die van het vriesvak. Beschadigde pakkingen moeten zo snel mogelijk vervangen worden. Gebruik het koelvak alleen voor het bewaren van verse levensmiddelen en49 INSTALLATIE De installatie en reparaties moeten worden uitgevoerd door een gekwalificeerde monteur overeenkomstig de aanwijzingen van de fabrikant en de plaatselijke veiligheidsvoorschriften. Repareer of vervang geen enkel onderdeel van het apparaat, tenzij dit expliciet in de gebruikershandleiding is vermeld. Kinderen mogen geen installatiehandelingen uitvoeren. Houd kinderen uit de buurt tijdens de installatie. Houd de verpakkingsmaterialen (plastic zakken, stukken piepschuim enz.) buiten het bereik van kinderen tijdens en na de installatie. Het apparaat moet door twee of meer personen worden verplaatst en geïnstalleerd. Draag beschermende handschoenen om het apparaat uit te pakken en te installeren. Let erop dat u de vloeren (bijv. parket) niet beschadigt wanneer u het apparaat verplaatst. Installeer het apparaat op een vloer of steun die het gewicht kan dragen en op een plaats die geschikt is voor de afmetingen en het gebruik van het apparaat. Controleer na het uitpakken van het apparaat of het niet beschadigd is tijdens het transport. Neem bij problemen contact op met uw leverancier of met de dichtstbijzijnde Klantenservice. Het apparaat moet losgekoppeld zijn van de elektriciteit voordat u met de installatie begint. Zorg ervoor dat het apparaat tijdens de installatie de voedingskabel niet beschadigt. Laat een vrije ruimte aan de zijkanten en boven het apparaat om een goede ventilatie te garanderen. De afstand tussen de achterkant van het apparaat en de wand achter het apparaat moet 50 mm bedragen, om contact met warme oppervlakken te voorkomen. Een kleinere afstand leidt tot een hoger energieverbruik van het apparaat. het vriesvak alleen voor het bewaren van ingevroren levensmiddelen het invriezen van levensmiddelen en het maken van ijsblokjes. Leg geen onverpakt voedsel direct op de binnenoppervlakken van de koelkast of het vriesvak. Sommige apparaten kunnen speciale vakken hebben (vak voor verse levensmiddelen, nulgradenvak,...). Indien niet anders aangegeven in het speciale boekje van het apparaat, kunnen deze verwijderd worden, terwijl gelijkwaardige prestaties gehandhaafd blijven. C-Pentaan wordt gebruikt als stuwgas in het isolatieschuim en is een ontvlambaar gas.50 Zet het apparaat pas aan als de installatie voltooid is. Wacht minstens twee uur voordat u het apparaat inschakelt, om het koelcircuit perfect te kunnen laten functioneren. Installeer het apparaat niet in de buurt van een warmtebron.

WAARSCHUWINGEN M.B.T. ELEKTRICITEIT

Volgens de geldende veiligheidsvoorschriften moet er een omnipolaire schakelaar met een minimale afstand van 3 mm tussen de contacten geïnstalleerd worden en moet het apparaat geaard worden. Als de bijgeleverde stekker niet geschikt is voor uw wandstopcontact, neem dan contact op met een gekwalificeerde technicus. De voedingskabel moet lang genoeg zijn om het apparaat, als het aangebracht is in zijn behuizing, te kunnen aansluiten op de netvoeding. Trek niet aan de voedingskabel. Als de voedingskabel beschadigd is, moet deze worden vervangen door een identiek snoer. De voedingskabel mag alleen worden vervangen door een gekwalificeerde technicus overeenkomstig de aanwijzingen van de fabrikant en de geldende veiligheidsvoorschriften. Neem contact op met een erkend servicecentrum. Voor apparaten met een vaste stekker: als de bijgeleverde stekker niet geschikt is voor uw wandstopcontact, neem dan contact op met een gekwalificeerde technicus. Gebruik geen verlengsnoeren, stekkerdozen of adapters. Gebruik dit apparaat niet als de voedingskabel of de stekker beschadigd zijn, als het niet goed werkt of als het beschadigd of gevallen is. Houd het snoer uit de buurt van warme oppervlakken. De elektrische onderdelen mogen niet toegankelijk zijn voor de gebruiker na de installatie. Raak het apparaat niet aan met natte lichaamsdelen en bedien het niet met blote voeten.

REINIGING EN ONDERHOUD

Draag beschermende handschoenen bij reiniging en onderhoud. Het apparaat moet losgekoppeld worden van de elektriciteit voordat u onderhoud gaat uitvoeren. Gebruik nooit stoomreinigers. Gebruik geen schuurmiddelen zoals ruitenreinigers, schuursponsjes, ontvlambare vloeistoffen, reinigingswas, geconcentreerde reinigingsmiddelen, bleekmiddel of reinigingsmiddelen die aardolie bevatten op kunststof onderdelen, pakkingen van de deuren of afdichtingen. Gebruik geen keukenpapier, schuursponsjes, of andere ruwe schoonmaakgereedschappen.51

AFVOER VAN VERPAKKINGSMATERIALEN

Het verpakkingsmateriaal is 100% recyclebaar, zoals aangegeven wordt door het recyclingsymbool.

De diverse onderdelen van de verpakking mogen daarom niet bij het gewone huisvuil worden weggegooid, maar moeten worden afgevoerd volgens de plaatselijke voorschriften.

AFDANKEN VAN HUISHOUDELIJKE

APPARATEN Maak het apparaat op het moment dat het wordt afgedankt onbruikbaar door de voedingskabel door te snijden en de deuren en schappen (indien aanwezig) te verwijderen, zodat kinderen niet gemakkelijk in het apparaat kunnen kruipen en opgesloten kunnen raken. Dit product is vervaardigd van recyclebaar

herbruikbaar materiaal. Dank het apparaat af in overeenstemming met plaatselijke milieuvoorschriften voor afvalverwerking. Voor meer informatie over behandeling, terugwinning en recycling van dit apparaat kunt u contact opnemen met uw plaatselijke instantie, de vuilnisophaaldienst of de winkel waar u dit product hebt gekocht. Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2012/19/EG inzake Afgedankte Elektrische en Elektronische Apparatuur (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk schadelijke gevolgen voor het milieu en de gezondheid te voorkomen, die veroorzaakt zouden kunnen worden door onjuiste verwerking van dit product als afval. Het symbool op het product of op de bijbehorende documentatie geeft aan dat het niet mag worden behandeld als gewoon huisvuil, maar dat het naar een speciaal inzamelpunt voor recycling van elektrische en elektronische apparatuur moet worden gebracht.

TIPS VOOR ENERGIEBESPARING

Installeer het apparaat in een droge, goed geventileerde ruimte zo ver mogelijk uit de buurt van warmtebronnen (bijv. radiator, kookplaat, enz.) en op een plaats die niet blootstaat aan direct zonlicht. Gebruik indien nodig een isolatieplaat. Volg de installatie-aanwijzingen om geschikte ventilatie te garanderen. Onvoldoende ventilatie aan de achterkant van het apparaat verhoogt het energieverbruik en vermindert de koelefficiëntie. De binnentemperatuur van het apparaat kan beïnvloed worden door de omgevingstemperatuur, hoe vaak de deur wordt geopend en de plaats van het apparaat. Bij het instellen van de temperatuur moet rekening gehouden worden met deze factoren. Beperk het openen van de deur zo veel mogelijk. Leg diepvriesproducten in de koelkast wanneer u ze ontdooit. De lage temperatuur van de diepvriesproducten koelt het voedsel in de koelkast. Laat warm voedsel en warme dranken afkoelen voordat u ze in het apparaat plaatst. Plaatsing van de schappen in de koelkast is niet van invloed op het efficiënte energieverbruik. Levensmiddelen moeten zodanig op de schappen geplaatst worden dat goede luchtcirculatie gegarandeerd is (levensmiddelen mogen elkaar niet raken en er dient voldoende afstand te worden bewaard tot de achterwand). U kunt de opslagcapaciteit van diepgevroren levensmiddelen vergroten door de korven en, indien aanwezig, het Stop Frost-schap, te verwijderen waarbij een gelijkwaardig energieverbruik gehandhaafd wordt. Producten met een hoge energieklasse zijn uitgerust met hoog-efficiënte motoren die langer in werking blijven, maar minder stroom verbruiken. U hoeft zich geen zorgen te maken wanneer de motor langdurig blijft lopen. MILIEUTIPS CONFORMITEITSVERKLARING Dit apparaat is ontworpen, gebouwd en gedistribueerd in overeenstemming met de vereisten van de volgende Europese richtlijnen: Laagspanningsrichtlijn 201/35/EU, Richtlijn Elektromagnetische compatibiliteit 2014/30/EU en RoHS 2011/65/EU. Dit apparaat is ontworpen, gebouwd en gedistribueerd in overeenstemming met de vereisten m.b.t. ecologisch ontwerp en vermelding van het energieverbruik op de etikettering van de volgende Europese richtlijnen: 2009/125/EG en 2010/30/EU.52 OVERZICHT Schap vriesvak Thermostaat en lamp Ventilator bij sommige modellen Glazen schappen Afdekplaat groente- en fruitlade Groente- en fruitlade Deurvakken Deze illustratie is alleen ter indicatie, zie voor details uw eigen apparaat.53

GEBRUIK VAN DE KOELKAST

Dit apparaat is een koelkast met een vriesvak met sterren. De koelkast wordt geheel automatisch ontdooid. Ingebruikneming van de koelkast Steek de stekker in het stopcontact. Met de thermostaat kan de temperatuur in beide vakken worden ingesteld: koelkast en vriesvak. Instellen van de temperatuur in de vakken:

1. Voor een goede werking en optimale conservering van

voedsel adviseren wij u om de aanwijzingen op het bijgevoegde productinformatie te volgen voor het instellen van de thermostaat.

2. Als u de temperatuur in de koelkast wilt wijzigen, draait u

• op de lagere cijfers/MIN voor een MINDER KOUDE temperatuur in het vak;

• op de hogere cijfers/MAX voor een KOUDERE temperatuur. Thermostaat op 0: apparaat werkt niet, geen verlichting.

3. Druk op de betreffende schakelaar (afb. G) om de

anticondensfunctie te activeren. Opmerking: De omgevingstemperatuur, de frequentie waarmee de deur wordt geopend en de plaats van het apparaat kunnen van invloed zijn op de binnentemperatuur van de koelkast. De stand van de thermostaatknop dient op grond van deze factoren te worden aangepast. Bewaren van levensmiddelen in de koelkast Plaats de levensmiddelen zoals in de afbeelding hiernaast. A. Gekookt voedsel B. Vis, vlees C. Groente en fruit D. Flessen E. Eieren F. Boter, kaas en zuivelproducten Opmerking:

• De afstand tussen de schappen en de achterste binnenwand van de koelkast zorgt voor een vrije luchtcirculatie.

• Zet de levensmiddelen niet tegen de achterwand van de koelkast.

• Zet geen levensmiddelen in de vakken die nog warm zijn.

• Bewaar vloeistoffen in gesloten houders.

• Het bewaren van groente met een hoog watergehalte kan leiden tot condensvorming in de groente- en fruitlade: dit is niet van invloed op de goede werking van het apparaat. Voor de uitvoeringen met anticondensfunctie Afb. G54

GEBRUIK VAN HET VRIESVAK

Het vriesvak is een vak met sterren. Er kunnen diepvriesproducten in worden bewaard gedurende de periode die op de verpakking vermeld wordt. Bovendien kan vers voedsel worden ingevroren door het boven op het rooster te zetten, op het hoogste niveau, terwijl u al ingevroren producten in het onderste gebied van de cel zet, zodanig dat ze niet in contact komen met het nog in te vriezen voedsel. De hoeveelheid verse levensmiddelen die in 24 uur kan worden ingevroren staat aangegeven op het typeplaatje. Let op: Wikkel en verzegel de in te vriezen verse levensmiddelen in:

• aluminiumfolie, plastic folie, waterdichte plastic verpakking, polyethyleen bakjes met deksel, diepvriesbakken die geschikt zijn voor het invriezen van vers voedsel.

• Het vriesvak is in staat de juiste temperatuur te handhaven voor het bewaren van voedsel, ook in het geval dat de elektriciteit uitvalt. Geadviseerd wordt om gedurende een dergelijke periode de deur van het vak niet te openen. Let op: In de tabel hiernaast ziet u de aanbevolen maximale bewaartijd van ingevroren verse levensmiddelen. Bij de aankoop van diepvriesproducten moet u op de volgende punten letten:

• Controleer of de verpakking niet beschadigd is (ingevroren levensmiddelen in beschadigde verpakking kunnen bedorven zijn). Als de verpakking bol staat of als er vochtplekken op zitten, is het product niet onder optimale omstandigheden bewaard en kan het al gedeeltelijk ontdooid zijn.

• Diepvriesproducten moeten als laatste worden gekocht en in isolerende tassen worden vervoerd.

• Leg de diepvriesproducten bij thuiskomst meteen in het vriesvak.

• Als voedsel gedeeltelijk ontdooid is, mag het niet opnieuw worden ingevroren. Eet het binnen 24 uur op.

• Variaties in temperatuur moeten vermeden worden of tot een minimum worden beperkt. De uiterste houdbaarheidsdatum op de verpakking moet worden gerespecteerd.

• De instructies op de verpakking voor het conserveren van diepvriesproducten moeten altijd worden opgevolgd. IJsblokjes maken

• Vul het ijsbakje voor 3/4 met water en zet het op de bodem van het vriesvak. Gebruik, indien het ijsbakje aan de bodem van het vriesvak is vastgevroren, geen puntige of scherpe voorwerpen om het los te maken. MAANDEN VOEDSEL55

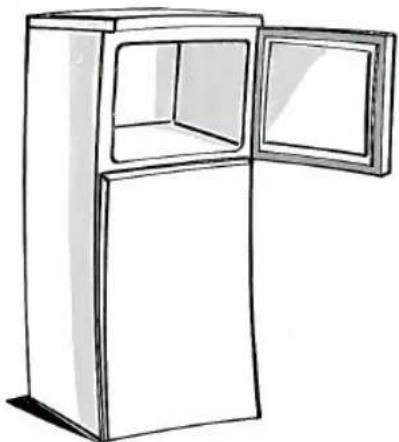

DE VRIEZER ONTDOOIEN EN REINIGEN

Wij raden u aan het vriesvak een of twee maal per jaar te ontdooien, of wanneer de ijsvorming op de wanden ongeveer 3 mm dik is geworden. Ontdooi het vriesvak bij voorkeur als het bijna leeg is.

1. Open de deur en haal alle levensmiddelen uit de vriezer,

wikkel ze dicht tegen elkaar in krantenpapier en bewaar ze op een koele plaats of in een koeltas.

2. Haal de stekker uit het stopcontact.

3. Laat de deur open zodat het ijs kan smelten.

4. Verwijder het dooiwater dat op de bodem van de cel is

5. Reinig de binnenkant van de vriezer met een vochtige spons

met lauw water en een neutraal schoonmaakmiddel. Gebruik geen schuurmiddelen.

6. Spoel goed en droog zorgvuldig af.

Opmerking: Gebruik, om onherstelbare schade aan het vriesvak te voorkomen, geen puntige of scherpe metalen voorwerpen om het ijs te verwijderen en verwarm het vriesvak niet kunstmatig.

DE KOELKAST REINIGEN

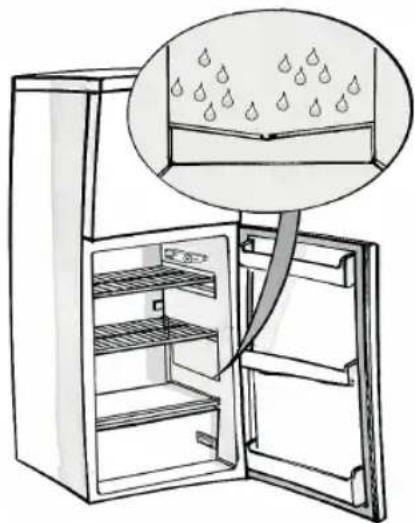

Reinig het koelvak geregeld. De koelkast wordt geheel automatisch ontdooid. De aanwezigheid van waterdruppels op de achterwand aan de binnenkant van de koelkast duidt erop dat het apparaat bezig is automatisch te ontdooien. Het dooiwater wordt automatisch via een afvoeropening in een opvangbak geleid, waar het verdampt. Haal de stekker van het apparaat uit het stopcontact, voordat u reinigingswerkzaamheden gaat beginnen.

• Gebruik een vochtige spons met lauw water en/of een neutraal reinigingsmiddel.

• Spoel en droog het apparaat met een zachte doek. Gebruik geen schuurmiddelen.56

1. Maak het koelvak en het vriesvak leeg.

2. Trek de stekker uit het stopcontact.

3. Ontdooi het vriesvak, reinig en droog beide vakken.

1. De koelkast werkt niet.

• Is de stroom uitgevallen?

• Zit de stekker goed in het stopcontact?

• Is de tweepolige netschakelaar ingeschakeld?

• Is de zekering doorgebrand?

2. De temperatuur in de vakken is te hoog.

• Zit de deur goed dicht?

• Staat het apparaat dicht bij een warmtebron?

• Staat de thermostaat in de goede stand?

• Wordt de luchtcirculatie door de ventilatieroosters gehinderd?

3. De temperatuur in het koelvak is te laag.

• Staat de thermostaat in de goede stand?

4. Er ligt water op de bodem van het

• Is de afvoer van het dooiwater misschien verstopt?

5. De binnenverlichting werkt niet.

Controleer eerst de aanwijzingen onder punt 1, en vervolgens:

• Trek de stekker uit het stopcontact. Zie de instructies en de tekening in de bijgaande tabel om bij het lampje te kunnen komen.

• Controleer het lampje en vervang het, indien nodig, door een nieuw exemplaar. Gebruik geen lampjes van meer dan 15 W.

6. Te veel ijsvorming in het vriesvak

• Zit de deur goed dicht?

• Verhindert het voedsel dat de deur gesloten wordt? Opmerkingen:

• De voorste rand van het apparaat kan warm zijn. Dit voorkomt condensvorming en is geen defect.

• Borrelende of sissende geluiden veroorzaakt door de expansie van het koelcircuit zijn normaal. KLANTENSERVICE Voordat u contact opneemt met de Klantenservice:

1. Ga na of u de storingen niet zelf kunt

verhelpen (zie "Storingen opsporen").

2. Zet het apparaat weer aan om te zien of

het probleem is verholpen. Is dit niet het geval, schakel het apparaat dan uit en wacht ongeveer een uur voordat u het weer aanzet.

3. Als ook dat niet helpt, wend u dan tot onze

klantenservice. Vermeld de volgende gegevens:

• de aard van de storing

• het servicenummer (nummer achter het woord SERVICE op het typeplaatje binnenin het apparaat)

• uw telefoonnummer. Opmerking De openingsrichting van de deur kan worden veranderd. Als deze procedure uitgevoerd wordt door de Klantenservice, wordt dit niet gedekt door de garantie.57

Benodigd gereedschap: Kruiskopschroevendraaier, platte schroevendraaier, zeskantsleutel.

• Zorg dat de stekker uit het stopcontact is gehaald en dat het apparaat leeg is.

• Om de deur te kunnen verwijderen moet het apparaat naar achteren worden gekanteld. U moet het apparaat op iets stevigs laten rusten zodat het niet wegglijdt tijdens het omkeren van de deur.

• Alle verwijderde onderdelen moeten bewaard worden voor herinstallatie van de deur.

• Leg het apparaat niet plat op de achterkant, omdat het koelcircuit hierdoor beschadigd kan raken.

• Voer de montage met 2 personen uit.

1. Draai de afdekking van het bovenste scharnier los en vervolgens het bovenste scharnier.

Til de bovenste deur eruit en leg deze op een zachte ondergrond, om krassen en beschadiging te voorkomen.

2. Verwijder de pen met een schroevendraaier en klap de scharnierhaak om. Monteer de pen weer in de

3. Verwijder de schroefafdekking linksboven.

4. Draai het middelste scharnier los.58

5. Verplaats de scharnierafdekking van de onderste deur naar de andere kant. Til de onderste deur

eruit en leg deze op een zachte ondergrond, om krassen te voorkomen.

6. Verplaats de scharnierafdekkingen van de linker- naar de rechterkant.

7. Draai het onderste scharnier los. Verwijder de instelbare pootjes aan beide kanten.

8. Draai de onderste scharnierpen los en verwijder hem, draai de haak om en plaats hem terug.

losdraaien vastdraaien59

9. Monteer de haak van de onderste scharnierpen weer. Plaats de instelbare pootjes terug. Verplaats

de onderste deur naar de juiste positie.

10. Draai het middelste scharnier 180 graden om en verplaats het naar de juiste positie links. Steek

de pen van het middelste scharnier in het bovenste gat van de onderste deur en draai de bouten aan.

11. Plaats de bovenste deur weer terug. Zorg ervoor dat de deur horizontaal en verticaal goed

uitgelijnd is, zodat de afdichting aan alle kanten goed afsluit, voordat u het bovenste scharnier definitief vastzet. Plaats vervolgens het bovenste scharnier en draai het vast aan de bovenkant van het apparaat. Bevestig vervolgens de scharnierafdekking (in de zak met accessoires) met de schroeven.

12. Bevestig de schroefafdekking.

losdraaien60 INSTALLATIE AFSTANDSSTUK ACHTERKANT Schroef de afstandsstukken vast op de achterkant van het apparaat. RUIMTEVEREISTEN

• Houd voldoende ruimte om de deur te openen.

• Houd aan beide kanten een ruimte van ten minste 50 mm vrij.

HET APPARAAT WATERPAS ZETTEN

Om het apparaat waterpas te zetten, stelt u de twee pootjes aan de voorkant in. Als het apparaat niet waterpas staat, heeft dit invloed op de deuren en de magnetische afdichting.61
