GEBRUIKSAANWIJZING WHVP 62F LT WHIRLPOOL

NL Gebruiksaanwijzingen

• prettauku filtram ik pēc 40 stundām;

• pretsmakas filtram ik pec 160 stundam.

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekkeruit het stopcontact te halen, de tweepolige schakelaaruit te zetten of de betreffende elektriciteitsgroep geheeluit te schakelen.
• Draagijdens installmenten en onderhoud alsijd werkhandsschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, Personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren Personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoende inzicht hebben in de bijbehorende gezaren.
• Laat kinderen nicht aan de knoppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijkke onderdelen mag alleen onder toezicht van een volwassen.
• Wanneer de afzuigkap worden gezruikt voor apparaten die op gas of een andere brandstof werken,要去 de ruimte waar de apparaten zich geinstalleerd voldoende worden geventileerd.
• De afzuigkap要去 regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去 de verstekte onderhoudsinstructies worden opgevolgd. Als de verstekte instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verrangen" van deze gids.
  Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.
  LET OP: het is möglichk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.
• Sluit het apparaat Niet op het Lichtnet aan voordat de installmentie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen lucht mag Niet worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
  WAARSCHUWING! Wonneer nicht de in deze instructies vermelde schroeven worden gebruikt of als het apparaat nicht volgens deze instructies worden bevestigd, können elektrische risico's ontstaan.

• Zorg dat de lamp op de juiste manier is geplaatst odomdat anders de kans ontstaat op elektrische schokken, zelfs als de kap nicht worden gebruikt.

• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.

• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentegers voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING! Sluit het product Niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch worden geschakeld.

Houd kinderenjonger dan 3aar uit de buurt van het apparaat. Zonder het voortdurende toezicht van een volwassene moeten kinderenjonger dan 8aar uit de buurt van het apparaat gehonden worden.

OPGELET: het apparaat is Niet bedoel om in werkig te worden gesteld door middel van een extem apparaat of een afzonderlijk afstandsbedieningssystem.
Dit apparaat is Niet bedoeld voor een professioneel gebruik. Gebruik het apparaat Niet in de open lucht.
±b Om het risico op persoonlijk letsel te voorkomen, moet het apparaat verplaatst en geinstalleerd worden door twee ofmeer personen.
De installment, waaronder ook de eventuele aansluiting op de watervoorzieening (indien voorzien) en de elektrische aansluitingen, evenals de reparatie-ingrepen要去en worden uitgevoerd door gekwalificeerd personeel.

Na het voltooien van de installmentie要去 het verpakkingsmaterial (plastic, polystyreen, enz.) buiten het bereik van kinderen bewaard worden om verstikkingsgevaar te voorkomen.

Gebruik het apparaat Niet wanner u nat bent of op blote voeten.

Gebruik voor de reiniging nooit stoornreinigers - gevaar voor elektrische schokken.

Het verpakkingsmaterial is 100% recycleerbaar en is gemarkeerd met het betreffende symbol

De afzugkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentatie blijvenECHTER hetzelfde.

Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het Niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, Kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

• Het is belangrijk om dit boekje goed te bewaren zoday u er alttijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
  Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installmentie, bediening, onderhoud en veiligheid.
• Voer nooit zich elektrische of mechanische veränderingen uit op het product of de afvoerbuizen.

• Controller alle onderden op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin Niet aan de installmentie.

• De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 45cm bij een elektrische kookplaat en 65~cm , in geval van een gas- of gemengd fornuis. Als in de installment-instructies van een gaskookplaat een grotere afstand worden genoemd,要去 de grotere afstand worden gezruikt.

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de

binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft,要去 deze in een stopcontact dat aan de{nieuwste regelgeving voldoet en ook na de installmentie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installmentie Niet更是bereikbaar is,要去 gebruik worden gemaaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING! Controller erst of het netsnoer correct is gemonteerd voordat de afzuigkap op het Lichtnet worden aangesloten om de juiste werkig te controeren.

Als de kabel nicht is voorzien van een stekker, sluit u de kabels aan overeenkomstig de volgende tabel:

Spanning en frequente net

Verwijnsaar de waarde aangegeven op het typeplaatje dat is aangebracht in de afzuigkap.

Aansluiting draden

N:blauw

L:bruin

Vervanging van de voeding

De afzuigkap worden geleverd met een special netsnoer. Als dit snoer beschadigd is, moet u een新产品 exemplaar aanvragen bij de technische Dienst.

LUCHTAFVOER

(afzuiigend apparatus)

Sluit de afzuigkap aan op een buis metdezelfde doorsnede als de luchtafvoer van de kap (aansluitflens).Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met een Kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort möglichk.
• Gebruik zo weinig möglich hetteboogkoppelingen (maximale hoek hiervan: 90^ ).
• Vermijd grote variaties in de doorsnede van de afvoerbuis.

Het bedrivf wijst iedere aansprakelijkheid af indien deze voorschriften nicht in acheit worden genomen.

FILTEREND OF AFZUIGEND APPARAAT?

! Uw afzuigkap is ingesteld om als afzigend apparaat te worden gebruikt.

Om de kap als filterend apparaat te gebruiken dient de betreffende TOEBEHOREN SET gemonteerd te worden.

Controleer op de eerste pagina's van deze handleiding of de TOEBEHOREN SET wordt meegeleverd of gekocht moet worden.

Opmerking: Indien de set meegeleverd worden, kan, in enkele gevalen, het extra actieve koolstofffilter reeds op de kap gemonteerd+zijn.

De inlichtingen om de kap van afzuiigend apparaat in filterend apparaat om te zetten zich in deze handleiding te vinden.

Uitvoering als afzuiigend apparaat

Hierbij worden de afgevoerde lucht uit het pand gevoerd via een special hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzigkap.

LET OPI!

De afvoerbuis worden nicht meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis要去 bezelfde doorsnede hebben als de aansluitring.

LET OPI!

Als de afzuigkap is geleverd met een actief koolfilter, moet dit worden verwijderd.

Filtrerende versie

De verwijdderde lucht worden ontvet en ontgeurd en cervolgens weeer teruggeleid waar de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersystem op basis van geactiveerde kool zich geinstalleerd.

BEDIENINGSELEMENTEN

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het fornuis.

T1

T2

T3

T4

T5

Eerste snelheid (T1)

Druk op T1 om de eerste snugheid te activeren. Bij actieve functie gaat de LED continu branden. Druk nogmaals op T1 om de afzugkap uit te schakelen.

Tweede snelheid (T2)

Druk op T2 om de tweede snugheid te activeren. Bij actieve functie gaat de LED continu branden. Druk nogmaals op T2 om de afzugkap uit te schakelen.

Derde snelheid en BOOSTER (T3)

Wanner de afzuiqkap is uitgeschakeld, of de eerste of de tweede snelheid is actief, kan de derde snelheid geactiveerd worden met de toets T3; de LED gaat continu branden.

Nog een druk op T3 zal de booster activeren. De booster kan alleen geactiveerd worden als de derde snelheid al actief is. Bij ingeschakelde booster begint de LED T3 te knipperen. Bij functionerende booster is het möglichk om over te gaan maar de eerste of de tweede snelheid door op de toets van de gewenste snelheid T1 of T2 te drukken: de booster wordenuitgeschakeld en de geselecteerde snelheid worden geactiveerd.

Druk bij actieve booster nogmaals op T3 om de afzuigkap uit te schakelen.

Na 5' worden de booster automatisch uitgeschakeld en worden de derde snugheid geactiveerd.

Timer (T4)

De timer kan geactiveerd worden als de eerste, de tweede of de derde slelheid actief is. Als de functie actief is, zullen zowel de LED van de Timer (T4) als die van de eerder geselecteerde slelheid (T1/T2/T3) continu branden.

De duur van de timer is afhankelijk van de geselecteerde snugelheid:

Eerste snelheid T1 = duur 20'

Tweede snelheid T2 = duur 15'.

Derde snelheid: T3 = duur 10'.

De timer kan nicht geactiveerd worden terwijl de booster actief is. Na het verstreijken van de tijd worden de afzugkap uitgeschakeld.

Wanner voor een snugheid de functie timer actief is, kan worden overgegaan maar de andere snugheden door op de toets van de gewenste snugheid te drukken; deze handeling zal de timer uitschakelen.

Wanner voor een snelheid de functie timer actief is, kan de timer worden uitgeschakeld door te drukken op T4 of op een van de andere nicht-actieve snelheden. Druk, om de afzuiigkap uit te schakelen, nogmaals op de snelheid waaroor eerder de functie timer werk geactiveerd.

Verlichting (T5)

De verlichting kan op elk gewenst moment worden ingeschakeld door te drukken op de toets T5. Bij actieve functie gaat de LED continu branden.

Installing filter

De activering of deactivering van de lampjes van het filter kan alleen gebeuren bij uitgeschakelde afzuigkap.

Houd, om het configuratiemenu te openen, T2+T3 lang ingedrukt; nadat het menu is geopend, begint T1 te knipperen.

De standaardinstelling is:

vetfilter lampje (T2) aan, dus actief;

• geurfilter lampje (T3)uit, dus nicht actief.

T2 activeert/deactiveert het lampje van het vetfilter. T3 activeert/deactiveert het lampje van het geurfilter. Houd, om het menu af te sluiten, T1 lang ingedrukt of wacht 10"

Herstel filter

De afzuigkap zal met regelmatige intervallen aangeven dat de filters moeten worden onderhoden:

vetfilteromde40eur;

• geurfilter om de 160 uu.

Wanneer de gebruiker in dit geval, bij uitgeschakelde afzuigkap, op een willekeurige toets drukt, za de interface gedurende 10" twee möglichke opties signaleren:

• als T1+T2 knipperen: onderhoud vetfilter;

• als T1+T3 knipperen: onderhoud geurfilter.

Tijdens de 10" is het möglichk om het vetfilter te herstellen door te drukken op T1+T2 en het geurfilter te herstellen door te drukken op T1+T3. Aan het einde van het ster zullen de betreffende toetsencombinaties twee maal snel knipperen. De interface functioneert nu normala.

Opgelet:

De afzuigkap za gedurende de 10" normal functioneren, maar de visuèle feedback van de snelheidstoetsen ontbreekt. Als er gedurende de 10" geen handelingen worden uitgevoerd, houden de LEDs op met knipperen en functioneert de visuèle feedback wee als normal.

ONDERHOUD

Schoonmaak

ALLEEN reinigen met een doek die is bevochtig met een neutraal vloeijaar schoonmaakmiddel. GEBRUK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUK GEEN ALCOHOL!

Paneel voor de omtrek zuiging

Reinig het paneel voor de omtrek zuiging even vaak als het vetfilter, gebruik een doek en een Niet te geconcentreerd vloeijaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

Onderhoud van de vetfilters

Vangt vetdeeltjes op uit de kookdampen.

Het vetfilter要去iendere maand wordengereinigmdet eenniet-agressiefreinigingsmiddel,met de hand of in devaatwasser.Zet de vaatwasser hierbij op de laagste temperatuur en het kortsteprogramma.In de vaatwasser kan het vetfilter wat verkleuren.Dit heeft echter geen invloed op de filterwerking.

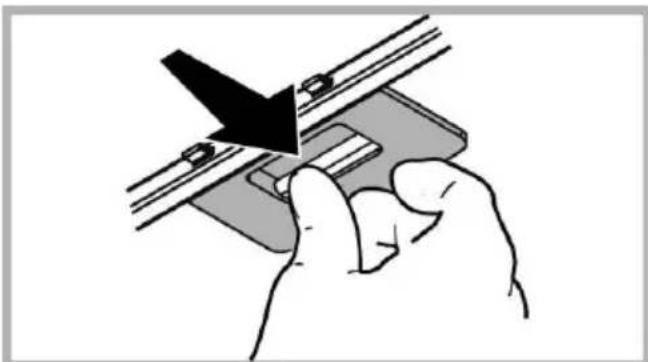

Trek aan de verende hendel om het vetfilter te verwijderen.

Onderhoud van het koolstofffilter

Absorbeert ongewenste kookgeurtjes. Filtermat (bij het product geleverd)

Het koolstofffilter kan om de twee maanden gewassen worden (of als de filter verzadiging indicatie - indien aanwezig op het model in Uw bezit - dezeoodzaak aangeeft) in warm water met een hiervoor geschikt wasmiddel, of in de vaatwasser op 65^ (in het geval van het reinigen in de vaatwasser, een complete wascyclus gebruiken en geen andere vaat in de machine).

Verwijder het overtollige water zonder het filter te beschadigen, daarna het matje 10 minutes lang in de oven op 100^ doe on het goed te drogen.

Vervang het matje minimaal om de 3aar of indien het beschadigd is.

De filtermat kan verrangen worden door het circulaire koolstofffilter.

Rond koolstofffilter

Plaats aan allebei de kanten van de aanzuigmotor een koolstofffilter over de beschermroosters en draai ze met de klok mee vast.

Om de filters te demonteren, draait u ze gegen de klok in.
Wanner het koolfilter enige tijd is gebruikt, raakt het verzadigd, afhankelijk van welk type voedsel worden bereid en hoe vaak het vetfilter worden schoongemaakt.

De cartridge moet in ieder geval na vier maanden gebruik worden verrangen.

Het kooffilter mag NIET worden gewassen of geregenereerd.

Vervanging lampjes

De kap is voorzien van een verlichtingssystem gebaseerd op de LEDDEN technologie.

De Ledden zorgen voor een optimale verlichting, voor een 10 maal langere tijdsduur ten opzichte van de traditionele lampjes en een elektriciteitsbesparing van wel 90% .

Om de lampen te verrangen, neem contact op met de ergende assistentie service voor de reserveonderdelen.

VERWIJDERING

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC - UK SI 2013 No.3113 betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normal haishoudelijk afval mag worden behandeld. Het product dient te worden afgeveen bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verworking moet worden uitgevoerd volgens plaatsilijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabricceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wonneer u gaat koken en LAST hem na afloop nog eenaar minuten doorlopen. Kies alleen een hogere snelheid bij groe hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de kooffilter(s) om de afzuiig van kookgeurtjes zo efectief maybeijk te honden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo efectief maybeijk te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficientie en minimale geluidsproductie.

STORINGEN

Bij een storing van de afzugkap, voer de volgende controles uit alvorens de Technische Dienst te raadplegen:

• Als de afzuigkap Niet fonctioneert:

Controller of: Controller dat:
- er geen strooomonderbreking is.
- er een snelheid is geselecteerd.

Bij een laag rendement van de afzuiqkap:

• de ingestelde snelheid volstaat voor de afgegeven hoeveelheid rook en dampen.
• de keuken is voldoende geventileerd voor een correcte luchttoevoer.

• de koolstofffilter nicht is verzadigd (i.g.v. recirculatie).

• het uittallen van de afzuigkapijdens de normale werking heeftplaatsgevonden.

• er geen stroomonderbreking is.
• de omnipolaire schakelaar Niet is opgetreden.

In geval van storingen, voordat U zich tot de assistentie service wendl, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weein invoeren. In het geval dat de storing blijft voortbestaan, wendl U zich tot de assistentie service.

TECHNISCHE GEGEVENS

Højde (cm)	Bredde (cm)	Dybde (cm)	Ø på udsugningsrør (cm)
71-104,5	59,8	32,6	15
79,5-104,5
71-104,5	79,8	32,6	15
79,5-104,5

CE

Niet meegeleverde onderdelen

U kurz de Veiligheidsinstrumentes, de Handleiding, de Productfiche en de Energiegevevens downloads:

Op once website docs.whirlpool.eu
- Gebruik makend van de QR-code
- Anders, contacteerijke Klantenservice (Het telefoonnummer staat in het garantieboekje). Wanner u contact neemt met de Klantenservice, gelieve de codes te vermelden die op het identificatieplaatje van het apparaat staan.
