WHVP 62F LT - Okap WHIRLPOOL - Bezpłatna instrukcja obsługi

Typ produktu	Okap dekoracyjny
Marka	Whirlpool
Model	WHVP 62F LT
Wymiary (W x S x G)	71-104,5 x 59,8 x 32,6 cm (wysokość regulowana)
Zasilanie elektryczne	220-240 V ~ 50 Hz
Średnica wylotu	15 cm
Typ sterowania	Przyciski
Liczba prędkości	3 + Booster
Automatyczny timer	Tak (20 min na T1, 15 min na T2, 10 min na T3)
Oświetlenie	LED (wymiana przez autoryzowany serwis)
Filtr tłuszczowy	Metalowy, zmywalny w zmywarce
Filtr węglowy	Opcjonalny, wymiana co 4 miesiące
Wskaźnik nasycenia filtra	Tak (LED): 40 h (tłuszcz), 160 h (węgiel)
Minimalna odległość bezpieczeństwa	45 cm (elektryczna) / 65 cm (gazowa lub mieszana)
Wersja użytkowania	Wyciągowa lub filtrująca (opcjonalny zestaw)
Czyszczenie panelu obwodowego	Comiesięczne ściereczką i neutralnym detergentem
Żywotność diod LED	Nawet 10 razy dłuższa niż tradycyjne żarówki
Automatyczne wyłączanie boostera	Po 5 minutach
Materiał	Stal nierdzewna (szacunkowo)
Liczba silników	1 (szacunkowo)
Poziom hałasu	Nie określono

Często zadawane pytania - WHVP 62F LT WHIRLPOOL

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Dla kuchenki elektrycznej: 45 cm; dla kuchenki gazowej lub mieszanej: 65 cm. Jeśli instrukcje producenta kuchenki podają większą odległość, należy jej przestrzegać.

Jak wyczyścić filtr tłuszczowy?

Czyść metalowy filtr tłuszczowy raz w miesiącu, ręcznie neutralnym detergentem lub w zmywarce w niskiej temperaturze i krótkim cyklu. Zmywarka może odbarwić filtr, ale nie wpływa na jego skuteczność.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy należy wymieniać maksymalnie co 4 miesiące lub wcześniej, jeśli zaświeci się wskaźnik nasycenia. Nie można go czyścić ani regenerować.

Jak aktywować tryb booster?

Naciśnij T3 raz, aby włączyć trzecią prędkość, a następnie drugi raz, aby aktywować booster. Booster wyłącza się automatycznie po 5 minutach i powraca do trzeciej prędkości.

Co zrobić, jeśli okap nie działa?

Sprawdź zasilanie, upewnij się, że wybrana jest prędkość, i zresetuj okap odłączając go na 5 sekund. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak zresetować wskaźnik nasycenia filtra?

Gdy wskaźniki migają (T1+T2 dla filtra tłuszczowego, T1+T3 dla filtra węglowego), naciśnij odpowiednią kombinację w ciągu 10 sekund. Wskaźniki zamigają szybko dwa razy, aby potwierdzić.

Czy mogę używać okapu bez filtra węglowego?

Tak, jeśli okap jest zainstalowany w wersji wyciągowej (odprowadzenie na zewnątrz). W wersji filtrującej filtr węglowy jest niezbędny do usuwania zapachów.

Jak przejść z wersji wyciągowej na filtrującą?

Należy zakupić zestaw akcesoriów zawierający filtr węglowy i postępować zgodnie z instrukcjami. Wyjmij filtr tłuszczowy, jeśli jest, i zainstaluj filtr węglowy.

Jak wymienić oświetlenie LED?

Żarówki LED muszą być wymieniane przez wykwalifikowanego technika. Skontaktuj się z autoryzowanym serwisem w celu uzyskania części zamiennych.

Dlaczego okap sam się wyłącza?

Booster wyłącza się automatycznie po 5 minutach. Jeśli okap wyłącza się niespodziewanie, sprawdź zasilanie lub wyłącznik. Może być też zaprogramowany timer.

INSTRUKCJA OBSŁUGI WHVP 62F LT WHIRLPOOL

PL Instrukcja obsługi

Wersja z funkcją filtrowania

Przed dostaniem się do pomieszczenia, zasysane powietrze jest odtłuszczane i dezodoryzowane. Aby korzystać z filtra w tej wersji, należy zainstalować dodatkowy system filtracji z aktywnym węglem.

KOMENDY

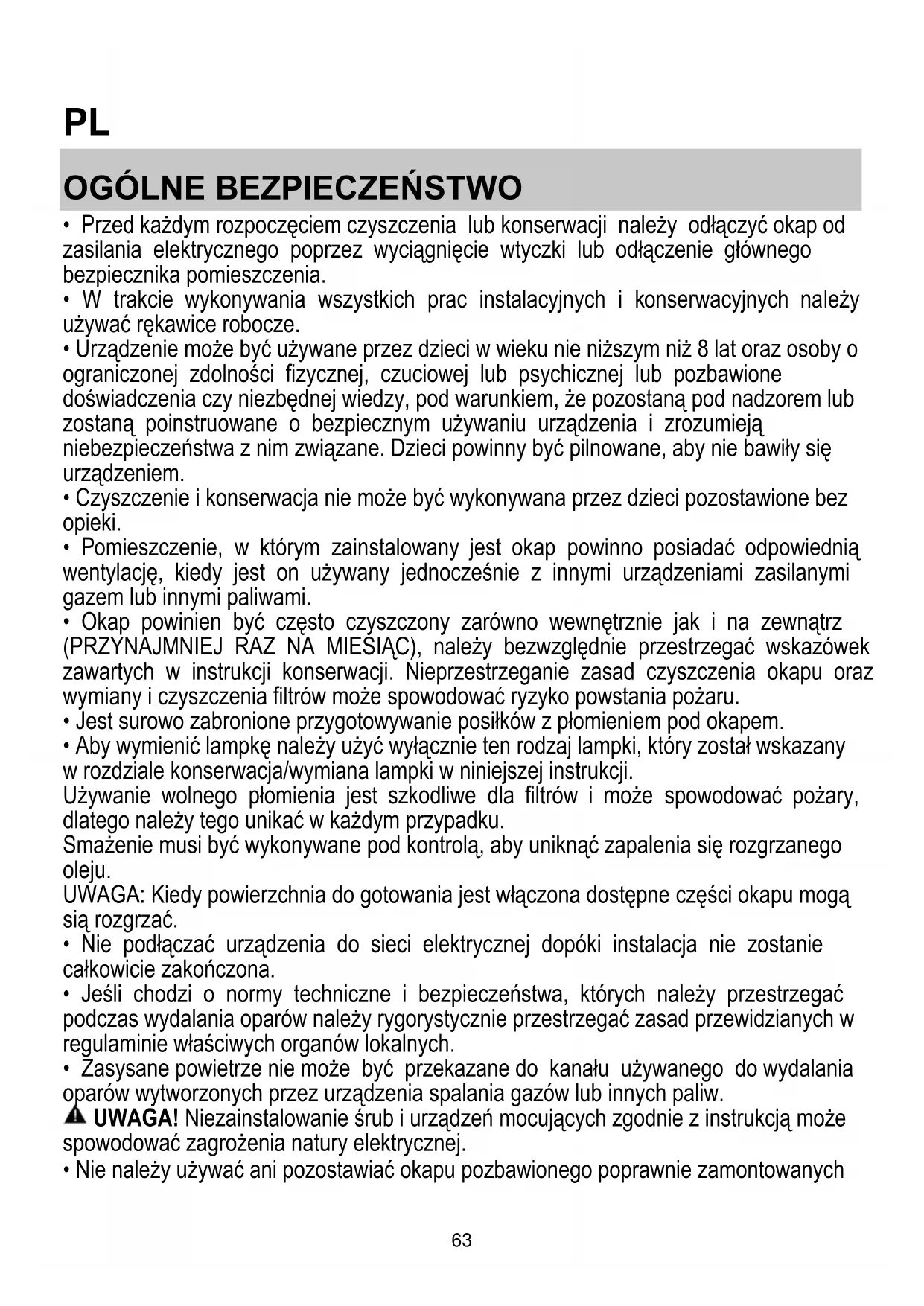

• Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.
• W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawic roboczych.
• Urządzenie może być używane przez dzieci w wieku nie młodszym niż 8 lat oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione doświadczenia i niezbędnej wiedzy, pod warunkiem, że pozostają pod nadzorem lub zostaną poinstruowane o bezpiecznym używaniu urządzenia i zrozumieją niebezpieczeństwa z nim związane. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.
• Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci pozostawione bez opieki.
• Pomieszczenie, w którym zainstalowany jest okap, powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.
• Okap powinien być często czyszczony zarówno wewnątrz, jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC). Należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany i czyszczenia filtrów może spowodować ryzyko powstania pożaru.
• Jest surowo zabronione przygotowywanie posiłków z otwartym płomieniem pod okapem.
• Aby wymienić lampkę, należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji. Używanie otwartego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy go unikać w każdym przypadku. Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju. UWAGA: Kiedy powierzchnia do gotowania jest włączona, dostępne części okapu mogą się rozgrzać.
• Nie podłączać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.
• Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów, należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.
• Zasysanie spalin z urządzeń zasilanych gazem lub innymi paliwami. UWAGA! Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenie natury elektrycznej.
• Nie należy używać ani pozostawić okapu pozbawionego poprawnie zamontowanych

lampek w związku z możliwością porażenia prądem.

• Nigdy nie używać okapu bez poprawnie zamontowanej kratki!
• Okap nie może być NIGDY używany jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.
• Należy używać do instalacji wyłącznie śrub mocujących; będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub.
• Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.
• W razie wątpliwości skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.

UWAGA! Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym urządzeniem, które uaktywnia się automatycznie.

Trzymać dzieci poniżej 3 roku życia z dala od urządzenia. Bez ciągłego nadzoru osoby dorosłej, trzymać urządzenie z dala od dzieci poniżej 8 roku życia.

UWAGA: urządzenie nie jest przeznaczone do uruchamiania za pomocą urządzenia zewnętrznego lub oddzielnego systemu zdalnego sterowania. Omawiane urządzenie nie jest przeznaczone do użytku profesjonalnego. Nie używać urządzenia na zewnątrz. Aby uniknąć ryzyka obrażeń, urządzenie powinny instalować i przenosić dwie osoby. Montaż, który obejmuje również ewentualne połączenia do zasilania wodą (jeżeli przewidziane) oraz podłączenia elektryczne, jak również interwencje naprawcze, są wykonywane wyłącznie przez wykwalifikowany personel.

Po zainstalowaniu przechowywać materiał opakowaniowy (plastikowe elementy, styropian itd.) poza zasięgiem dzieci, aby uniknąć uduszenia.

Nie używać urządzenia, gdy ciało i ręce są mokre lub w gołych stopach.

Nigdy nie używać parowych urządzeń czyszczących - ryzyko porażenia prądem.

Materiał opakowaniowy nadaje się w 100% do recyklingu i jest oznaczony symbolem

Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia powstałe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

• Należy zachować instrukcję obsługi, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przy przeprowadzce, należy upewnić się, że dołączono do niego instrukcję obsługi. Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia.
• Nie dokonywać zmian elektrycznych ani mechanicznych w urządzeniu lub na przewodach doprowadzających.
• Przed przystąpieniem do montażu urządzenia należy sprawdzić, czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.
• Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym, a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 45 cm w przypadku kuchenek elektrycznych i nie mniej niż 65 cm w przypadku kuchenek gazowych lub typu mieszanego. Jeżeli w instrukcji instalacji kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

POŁĄCZENIE ELEKTRYCZNE

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej wewnątrz okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.

UWAGA! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Jeżeli kabel nie jest wyposażony we wtyczkę, należy podłączyć przewody zgodnie z poniższą tabelą:

Napięcie sieciowe i częstotliwość

Sprawdzić wartość wskazaną na tabliczce danych, znajdującej się wewnątrz okapu.

Podłączenie przewodu

żółty/zielony

N: niebieski

L: brązowy

Wymiana kabla zasilającego

Okap jest wyposażony w specjalny przewód zasilający.

W razie uszkodzenia tego przewodu, należy go zamówić w biurze obsługi serwisowej.

ODPROWADZANIE POWIETRZA

(dla wersji zasysających)

Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierzowi).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

! Używać jak najkrótszego przewodu. Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°). ! Unikać radykalnych zmian przekroju przewodu. ! Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania powyższych norm.

FILTRACJA CZY ZASYGANIE?

Wasz okap gotowy jest do użytkowania w wersji zasysającej.

Aby używać okapu w wersji filtrującej, należy zainstalować odpowiedni KOMPLET AKCESORIÓW.

Sprawdź na pierwszych stronach niniejszej instrukcji, czy KOMPLET AKCESORIÓW jest dostarczony na wyposażeniu, czy należy go zakupić osobno.

Uwaga: Jeśli znajduje się na wyposażeniu, to w niektórych przypadkach dodatkowy system filtrowania na bazie aktywnego węgla może być już zainstalowany na okapie.

Informacje dotyczące przekształcenia okapu z wersji zasysającej na wersję filtrującą zostały umieszczone w niniejszej instrukcji.

Wersja zasysająca

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączącego.

UWAGA!

Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączącego.

UWAGA!

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Wersja filtrująca

Aby używać okapu w tej wersji, należy zainstalować filtr węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów, zanim zostanie zwrócone do pomieszczenia przez kratkę w górnej obudowie komina.

KOMENDY

Okap jest wyposażony w panel sterowania z regulacją prędkości zasysania i wyłącznikiem oświetlenia płyty kuchennej.

Pierwsza prędkość (T1)

Wcisnąć T1, aby uaktywnić pierwszą prędkość. Po aktywacji funkcji, LED włączy się na stałe. Ponownie wcisnąć T1, aby wyłączyć okap.

Druga prędkość (T2)

Wcisnąć T2, aby uaktywnić drugą prędkość. Po aktywacji funkcji, LED włączy się na stałe. Ponownie wcisnąć T2, aby wyłączyć okap.

Trzecia prędkość i BOOSTER (wzmacniacz) (T3)

Gdy okap jest wyłączony lub jest aktywna pierwsza lub druga prędkość, można uaktywnić trzecią prędkość wciskając przycisk T3; LED włączy się na stałe.

Ponowne wciśnięcie T3 spowoduje włączenie funkcji booster. Funkcja booster jest aktywna tylko, gdy trzecia prędkość jest aktywna. Gdy funkcja booster jest włączona, LED T3 zaczyna migać. Gdy funkcja booster jest aktywna, można przejść do pierwszej lub drugiej prędkości, wciskając odpowiedni przycisk T1 lub T2, funkcja booster wyłączy się i zostanie uaktywniona wybrana prędkość.

Gdy funkcja booster jest włączona, ponownie wcisnąć T3, aby wyłączyć okap.

Po 5' funkcja booster wyłączy się automatycznie i uaktywni się trzecia prędkość.

Timer (T4)

Timer można uaktywnić, gdy jest aktywna pierwsza, druga lub trzecia prędkość. Gdy funkcja jest aktywna, zarówno LED Timera (T4), jak i LED wybranej wcześniej prędkości (T1/T2/T3) są na stałe.

Czas trwania timera zależy od wybranej prędkości:

Pierwsza prędkość T1 = czas trwania 20'

Druga prędkość T2 = czas trwania 15'.

Trzecia prędkość: T3 = czas trwania 10'.

Timer nie może być uaktywniony, gdy funkcja booster jest aktywna. Po upływie czasu, okap wyłączy się, gdy prędkość jest ustawiona na czas, można przełączyć na inne prędkości wciskając odpowiedni przycisk. Taka czynność spowoduje wyłączenie timera.

Gdy prędkość jest ustawiona na czas, można dezaktywować timer wciskając T4 lub jeden z dwóch nieaktywnych prędkości. Aby wyłączyć okap, ponownie wciśnij prędkość, do której wcześniej było przypisane ustawienie czasu.

Oświetlenie (T5)

W każdej chwili można uaktywnić oświetlenie, wciskając przycisk T5. Po aktywacji funkcji, LED włączą się na stałe.

Ustawienie filtra

Można uaktywnić lub dezaktywować wskaźniki filtra tylko na wyłączonym okapie.

Aby wejść do menu konfiguracji, wcisnąć na chwilę T2+T3, po wejściu do menu T1 zacznie migać.

Ustawienie domyślne jest następujące:

• filtr przeciwtłuszczowy wskaźnik (T2) włączony, czyli aktywny;
• filtr przeciwwęchowy wskaźnik (T3) wyłączony, czyli nieaktywny.

T2 aktywuj/dezaktywuj wskaźnik filtra przeciwtłuszczowego. T3 aktywuj/dezaktywuj wskaźnik filtra przeciwwęchowego. Aby wyjść z menu, na chwilę wcisnąć T1 lub poczekać 10"

Przywrócenie filtra

W regularnych odstępach czasu okap wskazuje konieczność przeprowadzenia konserwacji filtrów:

• filtr przeciwtłuszczowy co 40 godzin;
• filtr przeciwwęchowy co 160 godzin.

W takim przypadku, z wyłączonym okapem, gdy użytkownik dotknie jakiegokolwiek przycisku, interfejs będzie wskazywał przez 10" dwa rodzaje koniecznej czynności:

• jeżeli T1+T2 migają: konserwacja filtra przeciwtłuszczowego;
• jeżeli T1+T3 migają: konserwacja filtra przeciwwęchowego.

Podczas 10" przywrócić filtr przeciwtłuszczowy wciskając T1+T2 i przywrócić filtr przeciwwęchowy wciskając T1+T3. Po przywróceniu, kombinacja przycisków szybko mignie dwa razy. W tym momencie interfejs działa normalnie.

Uwaga:

W ciągu 10", okap działa normalnie, ale nie ma wzrokowych informacji zwrotnych na przyciskach prędkości. Jeżeli w ciągu 10" nie zostanie wykonana żadna czynność, LED przestanie migać i wzrokowe informacje zwrotne wrócą do normalnego stanu.

KONSERWACJA

Czyszczenie

Do czyszczenia używać WYŁĄCZNIE szmatki zwilżonej płynnymi neutralnymi środkami czyszczącymi. DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Panel zasysania obwodowego

Panel zasysający powinien być czyszczony z taką częstotliwością co filtr przeciwtłuszczowy, należy użyć szmatki namoczonej w niezbyt stężonym płynnym detergencie. Nie należy nigdy używać substancji ściernych.

Konserwacja filtrów przeciwtłuszczowych

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu, za pomocą środka czyszczącego nie żrącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Mycie w zmywarce metalowego filtra tłuszczowego może spowodować jego nieznaczne odbarwienie, co nie pogarsza parametrów pracy.

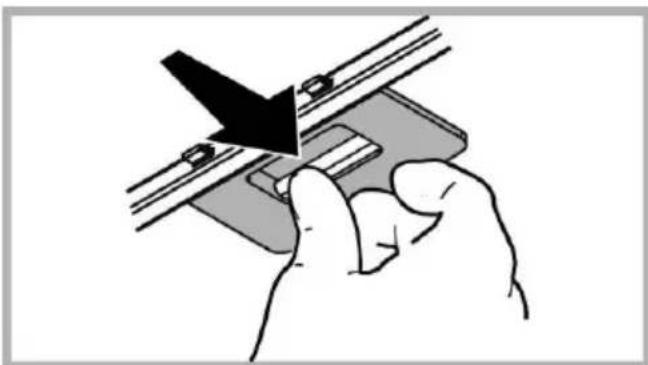

Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę sprężynową.

Konserwacja filtra węglowego

Zatrzymuje przykre zapachy pochodzące z gotowania. Mata filtrująca (w wyposażeniu produktu)

Filtr węglowy powinien być myty co dwa miesiące (lub, gdy system odczytujący nasycenie filtra wskaże taką konieczność – jeśli taki system wchodzi w stan wyposażenia posiadanego okapu) ciepłą wodą z dodatkiem odpowiednich detergentów lub w zmywarce w temperaturze 65°C (w przypadku mycia w zmywarce wykonać pełny cykl mycia zmywarki bez naczyń wewnątrz).

Usunąć nadmiar wody, zwracając uwagę, aby nie uszkodzić filtra, a następnie umieścić filtr w piekarniku na 10 minut w temperaturze 100°C celem całkowitego wysuszenia.

Filtr należy wymieniać co 3 lata lub w przypadku stwierdzenia uszkodzenia materiału.

Matę filtrującą można wymienić na filtr węglowy okrągły.

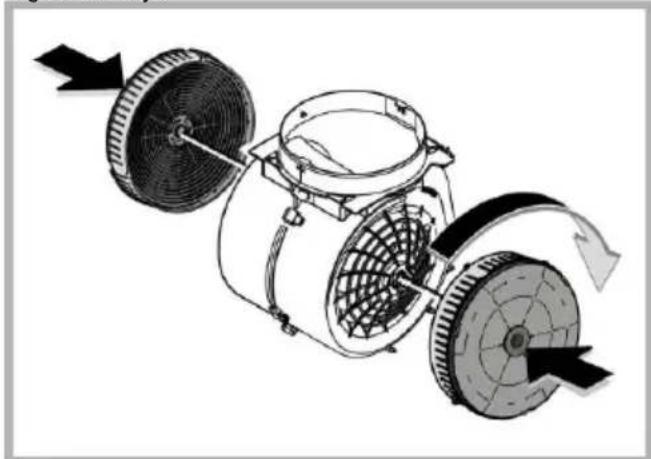

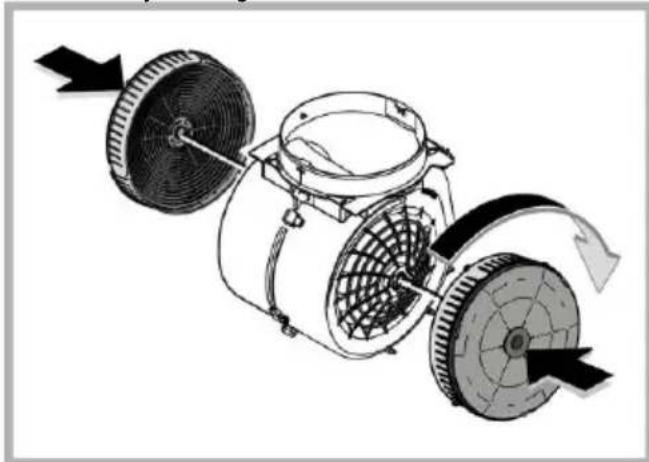

Filtr węglowy okrągły

Założyć po jednym filtrze z każdego boku tak, aby zakryć ochronną kratkę wirnika silnika, po czym obrócić w kierunku zgodnym z ruchem wskazówek zegara.

Aby zdemontować, obrócić w kierunku przeciwnym do ruchu wskazówek zegara.

Nasycenie filtra następuje po krótszym lub dłuższym okresie użytkowania w zależności od rodzaju kuchni i od regularności, z jaką jest wykonywane czyszczenie filtra tłuszczowego. Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy.

NIE wolno myć lub regenerować filtra.

Wymiana żarówek

Okap zaopatrzony jest w system oświetlenia, który bazuje na technologii LED.

LED gwarantują optymalne oświetlenie, trwałość 10 razy większą od lamp tradycyjnych i pozwalają zaoszczędzić 90% energii elektrycznej.

Aby wymienić lampy, należy skontaktować się z autoryzowanym centrum obsługi w sprawie części zamiennych.

ZŁOMOWANIE

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC - UK SI 2013 No.3113 w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie.

Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym ten produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Wskazówki dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony kilka minut po zakończeniu gotowania. Zwiększać obroty tylko w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry tłuszczu, aby utrzymać dobrą wydajność filtra tłuszczu. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

NIEPRAWIDŁOWOŚCI FUNKCJONOWANIA

Jeśli wydaje się, że coś nie działa prawidłowo, przed wezwaniem Serwisu Technicznego należy wykonać następujące proste kontrole:

• Jeśli okap nie działa:

Sprawdzić czy:

• nie nastąpiło przerwanie dopływu prądu.
• została wybrana jakaś prędkość działania.
• Jeśli okap ma słabą wydajność:

Sprawdzić czy:

• Wybrana prędkość silnika jest wystarczająca dla uwolnionej ilości dymu i oparów.
• Kuchnia jest wystarczająco przewietrzona, pozwalając na powrót powietrza.
• Filtr węglowy nie jest zużyty (okap w wersji filtrującej).
• Jeśli okap wyłączył się w trakcie normalnego funkcjonowania:

Sprawdzić, czy: - nie nastąpiło przerwanie dopływu prądu. - nie wyskoczył główny wyłącznik.

W przypadku ewentualnych nieprawidłowości działania, przy wzywaniu Serwisu Technicznego, należy wyłączyć urządzenie od zasilania elektrycznego na co najmniej 5 sekund, wyciągając wtyczkę, a następnie ponownie je podłączyć. Jeśli nieprawidłowości dalej będą występować, należy zwrócić się do Serwisu Technicznego.

DANE TECHNICZNE

Wysokość (cm)	Szerokość (cm)	Głowobokość (cm)	Średnica przyzewodu odpradowazajęcego (cm)
71-104,5	59,8	32,6	15
79,5-104,5
71-104,5	79,8	32,6	15
79,5-104,5

Komponenty niedostępne na wyposażeniu razem z produktem

Instrukcje bezpieczeństwa, instrukcje obsługi, karta produktu oraz parametry poboru energii: można znaleźć:

• Odwiedzając naszą stronę internetową docs.whirlpool.eu, używając kodu QR
• Można również skontaktować się z Centrum

pomocy technicznej (patrz numer telefonu na karcie gwarancyjnej). Kontaktując się z

naszym serwisem technicznym, należy podać

kody z tabliczki znamionowej urządzenia.

Zatrzymuje cząsteczki tłuszczu pochodzące z gotowania.

Stosować po każdej stronie po zamknięciu obu osłon ochronnych śmigła silnika, następnie obrócić w kierunku zgodnym z ruchem wskazówek zegara.

W celu demontażu obrócić w kierunku przeciwnym do ruchu wskazówek zegara. Nasycenie filtra węglowego następuje po dłuższym lub krótszym użytkowaniu, tj. zależy od typu kuchni i regularnego czyszczenia filtra przeciwtłuszczowego. W każdym przypadku konieczna jest wymiana filtra mniej więcej co 4 miesiące. NIE MOŻE być myty ani regenerowany.

Wymiana żarówek

Okap jest wyposażony w system oświetlenia oparty na technologii LED.

Diody LED zapewniają optymalne oświetlenie, trwałość do 10 razy dłuższą niż tradycyjne żarówki i pozwalają zaoszczędzić 90% energii elektrycznej.

• Jeśli okap nie działa:

Sprawdzić, czy:

Podłącz okap do przewodu wylotowego o tej samej średnicy co wylot powietrza (kołnierz łączący).

Zastosowanie przewodu wylotowego o mniejszej średnicy spowoduje zmniejszenie wydajności i zwiększenie hałasu.
