WHVP 62F LT - Exaustor WHIRLPOOL - Manual de utilização gratuito

Tipo de produto	Exaustor decorativo
Marca	Whirlpool
Modelo	WHVP 62F LT
Dimensões (A x L x P)	71-104,5 x 59,8 x 32,6 cm (altura ajustável)
Alimentação elétrica	220-240 V ~ 50 Hz
Diâmetro de evacuação	15 cm
Tipo de comando	Botões de pressão
Número de velocidades	3 + Booster
Temporizador automático	Sim (20 min em T1, 15 min em T2, 10 min em T3)
Iluminação	LED (substituição por serviço autorizado)
Filtro de gordura	Metálico, lavável na máquina de lavar louça
Filtro de carvão	Opcional, a substituir a cada 4 meses
Indicador de saturação do filtro	Sim (LED): 40 h (gordura), 160 h (carvão)
Distância mínima de segurança	45 cm (elétrico) / 65 cm (gás ou misto)
Versão de utilização	Aspirante ou filtrante (kit opcional)
Limpeza do painel perimetral	Mensal com pano e detergente neutro
Vida útil dos LEDs	Até 10 vezes superior às lâmpadas tradicionais
Paragem automática do booster	Após 5 minutos
Material	Aço inoxidável (estimativa)
Número de motores	1 (estimativa)
Nível sonoro	Não especificado

Perguntas frequentes - WHVP 62F LT WHIRLPOOL

Qual é a distância mínima entre o exaustor e a placa de cozimento?

Para um fogão elétrico: 45 cm; para um fogão a gás ou misto: 65 cm. Se as instruções do fabricante do fogão indicarem uma distância superior, respeite-a.

Como limpar o filtro de gordura?

Limpe o filtro de gordura metálico uma vez por mês, à mão com detergente neutro ou na máquina de lavar louça a baixa temperatura e ciclo curto. A máquina de lavar louça pode descolorir o filtro, mas não altera a sua eficácia.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 4 meses no máximo, ou mais cedo se o indicador de saturação acender. Não pode ser limpo ou regenerado.

Como ativar o modo booster?

Prima T3 uma vez para a terceira velocidade, depois uma segunda vez para ativar o booster. O booster para automaticamente após 5 minutos e volta à terceira velocidade.

O que fazer se o exaustor não funcionar?

Verifique a alimentação elétrica, certifique-se de que uma velocidade está selecionada e reinicie o exaustor desligando-o da corrente por 5 segundos. Se o problema persistir, contacte o serviço de assistência.

Como reiniciar o indicador de saturação do filtro?

Quando os indicadores piscarem (T1+T2 para o filtro de gordura, T1+T3 para o filtro de carvão), prima a combinação correspondente nos 10 segundos. Os indicadores piscam rapidamente duas vezes para confirmar.

Posso usar o exaustor sem filtro de carvão?

Sim, se o exaustor estiver instalado em versão aspirante (evacuação exterior). Em versão filtrante, o filtro de carvão é necessário para desodorizar o ar.

Como passar da versão aspirante para a versão filtrante?

É necessário comprar um kit de acessórios contendo um filtro de carvão e seguir as instruções. Retire o filtro de gordura, se presente, e instale o filtro de carvão.

Como substituir a iluminação LED?

As lâmpadas LED devem ser substituídas por um técnico qualificado. Contacte o serviço de assistência autorizado para obter peças de reposição.

Porque é que o exaustor para sozinho?

O booster para automaticamente após 5 minutos. Se o exaustor parar inesperadamente, verifique a alimentação ou o disjuntor. Um temporizador também pode estar programado.

MANUAL DE UTILIZADOR WHVP 62F LT WHIRLPOOL

Instruções de uso

Consulte as informações na etiqueta com as características no interior do aspirador.

Ligação elétrica

N: azul

L: castanho

Substituição do cabo de alimentação

O aspirador tem um cabo elétrico de alimentação. Em caso de dano no cabo, solicite-o ao serviço de assistência técnica.

ESVAZIAMENTO DO AR

(para aspiradores com função de refluxo)

Primeira velocidade T1 = duração 20'

Segunda velocidade T2 = duração 15'

Terceira velocidade: T3 = duração 10'.

O temporizador não pode ser ativado se o booster estiver ativo. No final do tempo, o exaustor desliga-se. Se estiver definida uma velocidade, pode mudar para outras velocidades premindo o botão da velocidade desejada; esta ação desliga o temporizador.

Se a velocidade estiver limitada, o temporizador pode ser desativado premindo T4, ou uma das outras duas velocidades não ativas. Para desligar o exaustor, prima novamente a velocidade com a qual o tempo foi anteriormente definido.

Gaisma (T5)

Gaismu var aktivizēt jebkurā laikā, nospiežot pogu T5. Ja funkcija ir aktivizēta, gaismas diode deg nepārtraukti.

Filtra iestatīšana

Filtra indikatorus var aktivizēt vai deaktivizēt tikai tad, ja tvaika nosūcējs ir izslēgts.

Lai piekļūtu konfigurācijas izvēlnei, ilgi nospiediet T2+T3, pēc tam, kad T1 sāk mirgot.

Noklusējuma iestatījums ir:

• prettauku filtra indikators (T2) ieslēgts, tāpēc aktīvs;
• pretsmakas filtra indikators (T3) izslēgts, tāpēc nav aktīvs;

T2 aktivizē/deaktivizē tauku filtra indikatoru. T3 aktivizē/deaktivizē smakas filtra indikatoru. Lai izietu no izvēlnes, ilgi nospiediet T1 vai uzgaidiet 10"

Filtra atiestatīšana

Tvaika nosūcējs regulāri signalizē, ja filtriem nepieciešama apkope:

ANOMALÍAS DE FUNCIONAMIENTO

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO

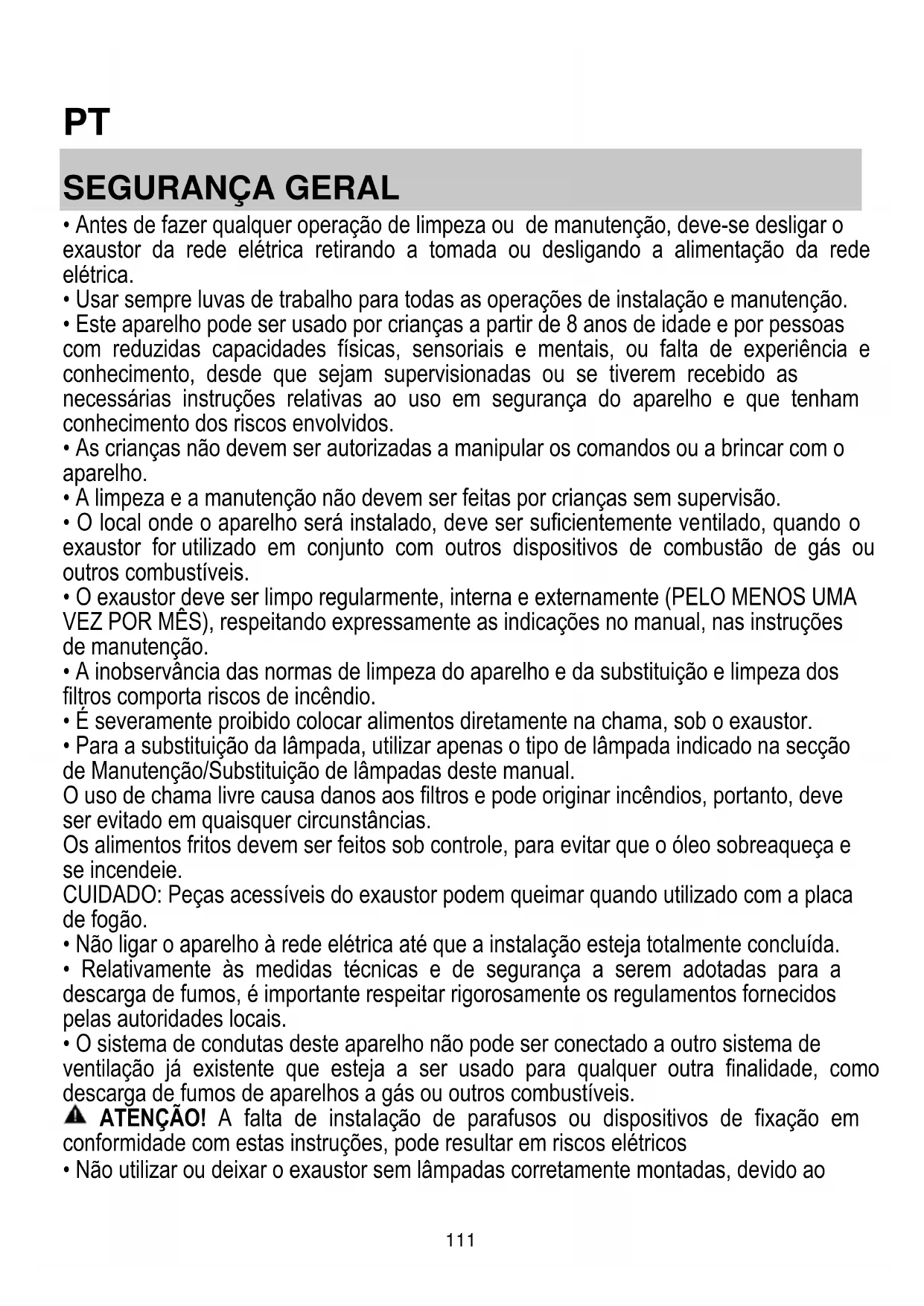

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias. Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie. CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.
• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que esteja a ser usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis. ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.
• Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, devido ao

possível risco de choques elétricos.

• Nunca utilizar o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência autorizado ou pessoal técnico qualificado. ATENÇÃO! Não utilize com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ative automaticamente.

Manter as crianças menores de 3 anos afastadas do aparelho. Quando não vigiadas por um adulto, as crianças menores de 8 anos devem ser mantidas afastadas do aparelho.

ATENÇÃO: o aparelho não deve ser operado mediante um dispositivo externo ou através das operações de comando à distância separado. Este aparelho não se destina ao uso profissional. Não utilizar o aparelho ao ar livre. Para evitar o risco de ferimentos pessoais, o aparelho deve ser movido e instalado por duas ou mais pessoas. A instalação - incluindo quando quaisquer conexões para fornecimento de água (caso previsto) e as ligações elétricas - e as operações de reparação devem ser realizadas por pessoal qualificado.

Uma vez concluída a instalação, o material de embalagem (peças de plástico, poliestireno, etc.) deve ser mantido fora do alcance das crianças para evitar o risco de asfixia.

Não utilizar o aparelho quando estiver molhado ou descalço.

Nunca utilize um aparelho de limpeza a vapor para limpar o aparelho - risco de choque elétrico.

O material de embalagem é 100% reciclável e está marcado com o símbolo da reciclagem.

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

• É importante conservar este manual para eventuais consultas futuras.

Em caso de venda ou mudança, certifique-se de que o manual acompanha o produto. Leia cuidadosamente as instruções: aparecem importantes informações sobre a instalação, uso e segurança. - Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga. - Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

• A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 45cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

CONEXÃO ELÉTRICA

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

Se o cabo não estiver equipado com uma ficha, ligue os cabos de acordo com a tabela seguinte:

Tensão da rede elétrica e frequência

Consultar o valor indicado na etiqueta de características no interior do exaustor.

Ligação de cabo

N: azul

L: castanho

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

SAÍDA DO AR

para as versões aspirantes)

Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente à saída de ar (flange de união).

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo condutor com comprimento não inferior ao indicado. Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°C). ! Evitar alterações drásticas da seção do tubo (diâmetro). ! Caso estas normas não sejam respeitadas, a Empresa declina qualquer responsabilidade.

FILTRANTE OU ASPIRANTE?

! O seu exaustor está pronto para ser utilizado na versão aspirante.

Para usar o exaustor na versão filtrante deve ser instalado um KIT ACESSÓRIO apropriado.

Verifique nas primeiras páginas deste manual se o KIT ACESSÓRIO já vem fornecido ou se deve ser comprado

separadamente.

Nota: Se for fornecido com o equipamento, em alguns casos, o sistema de filtragem adjunto à base de carvão ativo pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante à versão filtrante já estão contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão, é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

COMANDOS

O exaustor vem equipado com um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

T1

T2

T3

T4

T5

Primeira velocidade (T1)

Pressione T1 para ativar a primeira velocidade. Quando a função é ativada, o LED acende-se com luz fixa. Pressione de novo T1 para desligar o exaustor.

Segunda velocidade (T2)

Pressione T2 para ativar a segunda velocidade. Quando a função é ativada, o LED acende-se com luz fixa. Pressione de novo T2 para desligar o exaustor.

Terceira velocidade e BOOSTER (FORÇADA) (T3)

Quando o exaustor é desativado ou quando a primeira ou a segunda velocidade está ativa, a terceira velocidade pode ser ativada pressionando o botão T3 e o LED acende-se com luz fixa.

Pressionando novamente T3, ligar o booster. O booster só pode ser ativado depois de a terceira velocidade já estar ativa.

Quando o booster é ligado, o LED T3 começa a piscar. Com o booster a funcionar, é possível passar para a primeira ou para a segunda velocidade pressionando o botão da velocidade desejada T1 ou T2, o booster desligar-se-á e a velocidade selecionada será ativada.

Quando o booster está ligado, pressione de novo T3 para desligar o exaustor.

O booster desliga-se automaticamente após 5 minutos e a terceira velocidade ativa-se automaticamente.

Temporizador (T4)

O temporizador pode ser ativado quando uma velocidade estiver ativa, a primeira, a segunda ou a terceira. Quando a função é ativada, quer o LED do Temporizador (T4) quer o LED da velocidade previamente selecionada (T1/T2/T3) acendem-se com luz fixa.

O temporizador dura em função da velocidade selecionada:

Primeira velocidade T1 = duração 20'

Segunda velocidade T2 = duração 15'.

Terceira velocidade: T3 = duração 10'.

O temporizador não pode ser ativado quando o booster estiver ativo. No final do tempo, o exaustor desliga-se. Quando uma velocidade é temporizada, é possível mudar para outras velocidades pressionando o botão da velocidade desejada, esta operação desliga o temporizador.

Quando uma velocidade é temporizada, é possível desativar o temporizador pressionando T4, ou uma das outras duas velocidades não ativas. Para desligar o exaustor, pressione de novo a velocidade na qual foi anteriormente aplicada a temporização.

Luz (T5)

A luz pode ser ativada a qualquer momento pressionando a tecla T5. Quando a função é evitada, o LED acende-se com luz fixa.

Configuração de filtro

A ativação ou desativação dos indicadores do filtro pode ser executada com o exaustor desligado.

Para aceder ao menu de configuração, pressione bastante T2+T3, até entrar no menu, T1 começará a piscar.

A configuração predefinida é:

• filtro de gorduras indicador (T2) aceso, portanto ativo;
• filtro de odores indicador (T3) apagado, portanto não ativo. T2 ativa / desativa o indicador do filtro de gorduras. T3 ativa / desativa o indicador do filtro de odores. Para sair do menu, pressione bastante T1 ou espere 10"

Renovação do filtro

O exaustor assinala a intervalos regulares que os filtros devem ser sujeitos a manutenção:

Neste caso, com o exaustor desligado, quando o utilizador tocar num qualquer botão, a interface sinalizará durante 10” dois temas de necessidades:

• se T1+T2 piscarem: Manutenção do FILTRO de gorduras;
• se T1+T3 piscarem: manutenção do filtro de odores.

Durante os 10" pode renovar o FILTRO de gorduras pressionando T1+T2 e renovar o FILTRO de odores pressionando T1+T3. No final da renovação, as combinações de botões piscarão rapidamente das vezes. Agora a interface funcionará como de costume.

Atenção:

Durante os 10", o exaustor funciona normalmente mas, não haverá feedback visual nos botões de velocidade. Se durante os 10" não for executada nenhuma operação, os LED deixarão de piscar e os feedbacks visuais voltam ao normal.

MANUTENÇÃO

Limpeza

Para a limpeza, utilize um pano humedecido com detergentes líquidos neutros. Evite o uso de produtos que contenham abrasivos. NÃO UTILIZE ÁLCOOL!

Painel perimetral de aspiração

Limpe o painel perimetral de aspiração com a mesma frequência do filtro anti-gordura, use um pano e um detergente líquido não muito concentrado. Nunca utilize substâncias abrasivas.

Manutenção dos filtros anti-gordura

O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas e com um ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas as suas características de filtração não se alteram.

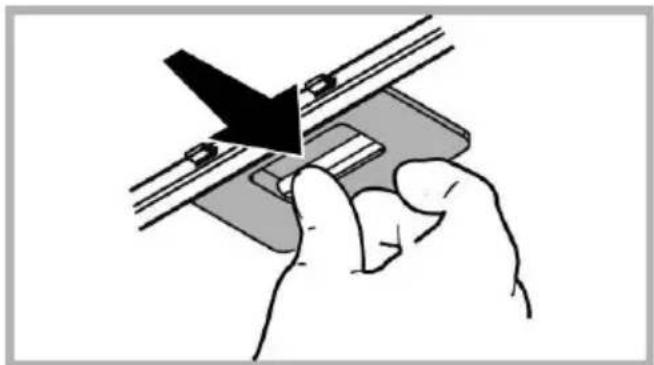

Para desmontar o filtro anti-gordura, puxe o puxador de libertação com mola.

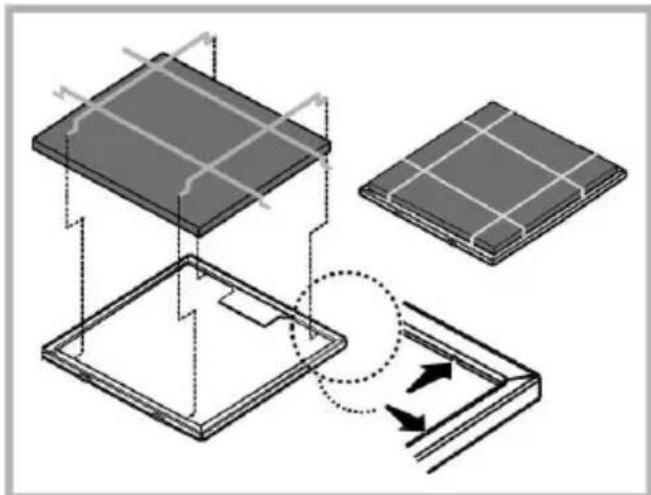

Manutenção do filtro de carvão

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

Filtro alimentado (em dotação como produto).

O filtro de carvão pode ser lavado de três em três meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido - indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65°C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra louça na máquina).

Retire a água em excesso tomando cuidado para não estragar o filtro. Em seguida, deixe-o secar definitivamente no forno durante 10 minutos a 100°C.

Substitua o pano a cada 3 anos e sempre que apresentar sinais de danos no tecido.

O FILTER almofadado pode ser substituído com o Filtro de carvão circular.

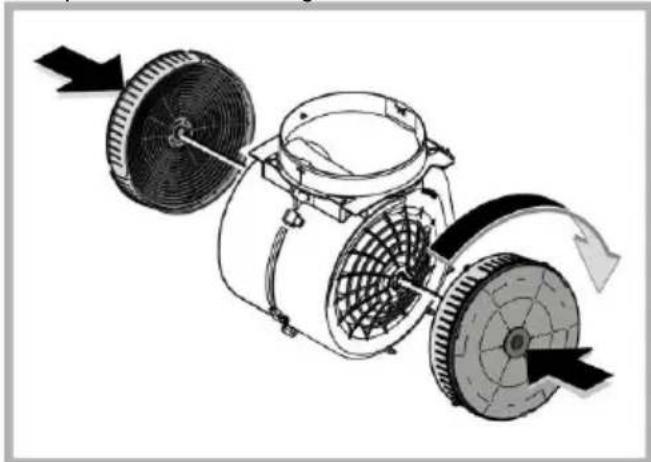

Filtro de carvão circular

Aplique um em cada lado para cobrir ambas as grelhas de proteção do impulsor do motor, depois disso vire a peça no sentido dos ponteiros dos relógios.

Para a desmontagem, vire no sentido contrário aos ponteiros dos relógios.

A saturação do FILTER de carvão ativado verifica-se após um uso mais ou menos prolongado, em função do tipo de cozedura e da regularidade da limpeza do FILTER de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

Substituição das lâmpadas

A coifa é dotada de um sistema de iluminação baseada na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para a substituição das lâmpadas, contatar o centro de serviço autorizado de peças de reposição.

ELIMINAÇÃO

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC - UK SI 2013 No.3113 sobre Resíduos de equipamento elétrico e eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um resíduo doméstico.

Pelo contrário, deverá ser depositado no respetivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deve ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais alguns minutos antes de terminar. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funcionar, antes de contactar o Serviço de Assistência efetue os seguintes controlos simples:

• Se o exaustor não funciona:

Verificar que:

• não há interrupção de corrente. - foi selecionada uma velocidade.
• Se o exaustor tiver uma performance fraca:

Verificar que:

• A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
• O fogão é suficientemente arejado para permitir uma tomada de ar.
• O FILTER de carvão não está gasto (exaustor em versão filtrante).
• Se o exaustor desligar durante o funcionamento normal:

Verificar que:

• não há interrupção de corrente.
• o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona corretamente, retire a ficha para desligá-lo por um breve período da rede elétrica principal (pelo menos 5 seg.). Em seguida, coloque novamente a ficha e experimente mais uma vez antes de contactar o Serviço de Assistência Técnica. Se o problema persistir, contacte o serviço de assistência.

DADOS TÉCNICOS

Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de escape (cm)
71-104,5	59,8	32,6	15
79,5-104,5
71-104,5	79,8	32,6	15
79,5-104,5

CE

Componentes não fornecidos com o produto.

Pode transferir as Instruções de Segurança, o Manual do Utilizador, a Ficha do Produto e os Dados Energéticos:

• Visitando o nosso site docs.whirlpool.eu
• Utilizando o documento QR
• Em alternativa, contacte o nosso Serviço Pós-venda (através do número de telefone contido no livrete da garantia). Ao contactar o nosso Serviço Pós-Venda, indique os códigos fornecidos na placa de identificação do seu produto.
