| Tipo de producto | Campana decorativa |
| Marca | Whirlpool |
| Modelo | WHVP 62F LT |
| Dimensiones (Al x An x Pr) | 71-104,5 x 59,8 x 32,6 cm (altura ajustable) |
| Alimentación eléctrica | 220-240 V ~ 50 Hz |
| Diámetro de evacuación | 15 cm |
| Tipo de control | Botones pulsadores |
| Número de velocidades | 3 + Booster |
| Temporizador automático | Sí (20 min en T1, 15 min en T2, 10 min en T3) |
| Iluminación | LED (reemplazo por servicio autorizado) |
| Filtro de grasa | Metálico, lavable en lavavajillas |
| Filtro de carbón | Opcional, reemplazar cada 4 meses |
| Indicador de saturación del filtro | Sí (LED): 40 h (grasa), 160 h (carbón) |
| Distancia mínima de seguridad | 45 cm (eléctrica) / 65 cm (gas o mixta) |
| Versión de uso | Aspirante o filtrante (kit opcional) |
| Limpieza del panel perimetral | Mensual con paño y detergente neutro |
| Vida útil de los LEDs | Hasta 10 veces superior a las bombillas tradicionales |
| Apagado automático del booster | Después de 5 minutos |
| Material | Acero inoxidable (estimación) |
| Número de motores | 1 (estimación) |
| Nivel sonoro | No especificado |
Preguntas frecuentes - WHVP 62F LT WHIRLPOOL
Preguntas de los usuarios sobre WHVP 62F LT WHIRLPOOL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones WHVP 62F LT - WHIRLPOOL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. WHVP 62F LT de la marca WHIRLPOOL.
MANUAL DE USUARIO WHVP 62F LT WHIRLPOOL
ES Instrucciones de uso
FR Mode d'emploi

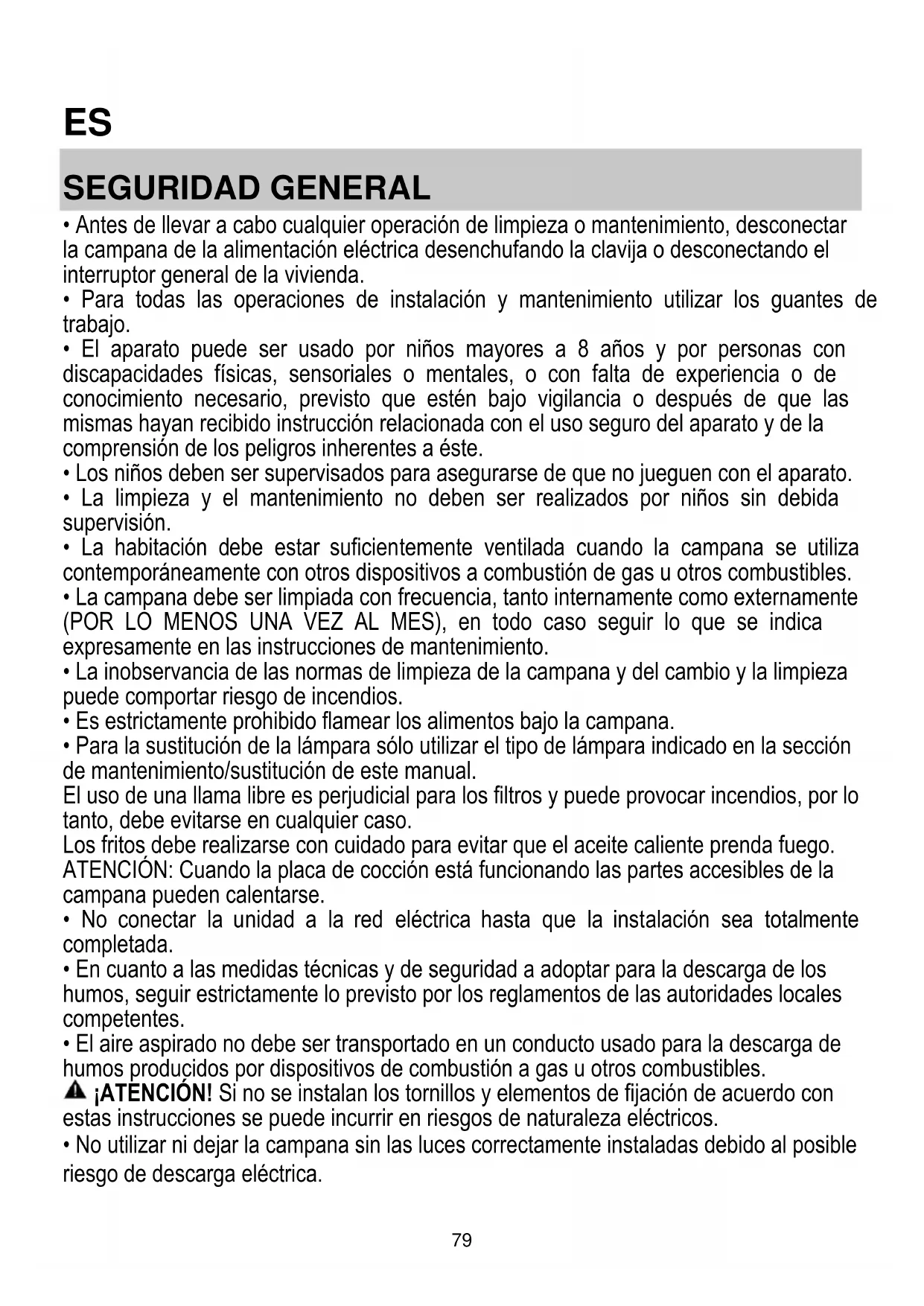

- Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
- Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
- El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, siempre que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.
- Los niños deben ser supervisados para asegurar de que no jueguen con el aparato.
- La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
- La habitación debe estar suficientemente ventilada cuando la campana se utilice contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
- La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
- La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza de los filtros puede conllevar riesgo de incendios.
- Está estrictamente prohibido flamear los alimentos bajo la campana.
- Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual. El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso. Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego. ATENCIÓN: Cuando la placa de cocción está funcionando, las partes accesibles de la campana pueden calentarse.
- No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
- En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
- El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles. ATENCIÓN: Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se puede incurrir en riesgos de naturaleza eléctrica.
- No utilizar ni dejar la campana sin las luces correctamente instaladas, ya que existe el posible riesgo de descarga eléctrica.
- ¡No utilizar nunca la campana sin la rejilla montada correctamente!
- La campana NUNCA debe utilizarse como una superficie de apoyo, a menos que así se indique específicamente.
- Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
- En caso de duda, consultar el centro de asistencia autorizado o un personal similar cualificado.
¡ATENCIÓN! No utilizar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active automáticamente.
Mantener a los niños menores de 3 años alejados del equipo. Sin la vigilancia constante de un adulto, mantener el equipo alejado del alcance de niños menores de 8 años.
ATENCIÓN: el equipo no está destinado para ser puesto en funcionamiento mediante un dispositivo externo o un sistema de mando a distancia separado. Este equipo no está destinado al uso profesional. No usar el equipo al aire libre. Para evitar el riesgo de lesiones personales, el equipo debe ser movilizado e instalado por dos o más personas. La instalación, incluye además eventuales empalmes para la alimentación hídrica (si están previstos) y las conexiones eléctricas, y las intervenciones de reparación deben ser realizadas por personal cualificado.
Al finalizar la instalación, conservar el material de embalaje (partes de plástico, poliestireno, etc.) fuera del alcance de los niños para evitar el riesgo de asfixia.
No utilizar el equipo cuando se está mojado o descalzo.
Nunca utilizar equipos para limpieza a vapor - riesgo de descarga eléctrica.
El material del embalaje es reciclable al 100% y está marcado con el símbolo de reciclaje.
La campana puede ser diferente con respecto a los dibujos de este manual, excepto que las instrucciones para su uso, la manutención y la instalación son las mismas.
Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.
- Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurarse de que quede junto al producto. Leer atentamente las instrucciones: contienen importantes informaciones sobre la instalación, el uso y la seguridad.
- No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
- Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario, llamar al revendedor y no realizar la instalación.
- La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 45 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.
CONEXIÓN ELÉCTRICA
La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarle la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
¡ATENCIÓN! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.
Si el cable no dispone de enchufe, conecte los cables tal como indica la siguiente tabla:
Tensión y frecuencia de la red eléctrica
Consultar el valor indicado en la etiqueta de características bajo el control de la campana.
Conexión por cable
N: azul
L: marrón
Sustitución del cable de alimentación
La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.
EXTRACCIÓN DE AIRE
(Para las versiones aspirantes) Conectar la campana a los tubos y a los orificios de escape de pared con diámetro equivalente a la salida del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diámetro inferior determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.
Se deslinda responsabilidad.
¡Utilice un conducto cuya longitud sea la mínima indispensable! ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°)! ¡Evite los cambios drásticos en la sección del conductor! La empresa declina cada responsabilidad en caso de que estas normas no sean respetadas.
¿FILTRANTE O ASPIRANTE?
¡Su campana extractora está lista para ser usada en versión aspirante.
Para utilizar la campana en versión filtrante se instala el KIT ACCESORIO.
Controle en las primeras páginas de este manual si el KIT ACCESORIO ya está provisto o si hay que comprarlo.
Nota: Si provisto, en algunos casos, el sistema de filtración añadido a base de carbones activos podría estar ya instalado en la campana.
Las informaciones para la transformación de la campana en versión aspirante a versión filtrante ya están presentes en este manual.
Versión aspirante
El vapor se evacúa hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.
¡ATENCIÓN!
El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.
ATENCIÓN
Si la campana está provista de filtro de carbón, hay que sacarlo.
Versión filtrante
El aire aspirado será desengrasado y desodorizado antes de ser devuelto a la habitación.
Para utilizar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.
MANDOS
La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.
T1
T2
T3
T4
T5
Primera velocidad (T1)
Pulse T1 para activar la primera velocidad. Cuando la función está activada, el LED se enciende con luz fija. Pulse de nuevo T1 para apagar la campana.
Segunda velocidad (T2)
Pulse T2 para activar la segunda velocidad. Cuando la función está activada, el LED se enciende con luz fija. Pulse de nuevo T2 para apagar la campana.
Tercera velocidad y función BOOSTER (T3)
Cuando la campana está desactivada o la primera o segunda velocidad está activada, se puede activar la tercera velocidad pulsando el botón T3 y el LED se enciende con luz fija.
Pulsando de nuevo T3, se activa la función booster. La función booster se puede activar solamente cuando la tercera velocidad ya ha sido activada. Cuando la función booster está encendida, el LED T3 comenzará a parpadear. Mientras que la función booster está funcionando, se puede pasar a la primera o a la segunda velocidad pulsando el botón de velocidad deseado T1 o T2, la función booster se apagará y se activará la velocidad seleccionada.
Cuando la función booster está encendida, pulse de nuevo T3 para apagar la campana.
Después de 5' la función booster se apaga automáticamente y la tercera velocidad se activa automáticamente.
Temporizador (T4)
El temporizador se puede activar cuando está activada la primera, la segunda o la tercera velocidad. Cuando la función está activada, tanto el LED del temporizador (T4) como el de la velocidad seleccionada anteriormente (T1/T2/T3) se encienden con luz fija.
La duración de activación del temporizador depende de la velocidad seleccionada:
Primera velocidad T1 = duración 20'
Segunda velocidad T2 = duración 15'.
Tercera velocidad: T3 = duración 10'.
El temporizador no se puede activar cuando la función booster está activada. Cuando finaliza el intervalo de tiempo, la campana se apaga. Cuando una velocidad está temporizada, se puede pasar a otras velocidades pulsando el botón de velocidad deseado, esta operación apagará el temporizador.
Cuando una velocidad está temporizada, se puede desactivar el temporizador pulsando T4, o bien una de las otras dos velocidades no activadas. Para apagar la campana, pulse de nuevo la velocidad a la que había sido aplicada anteriormente la temporización.
Luz (T5)
La luz se puede activar en cualquier momento pulsando el botón T5. Cuando la función está activada, el LED se enciende con luz fija.
Ajuste del filtro
La activación o desactivación de los indicadores del filtro se suele efectuar únicamente cuando la campana está apagada.
Para acceder al menú de ajuste, pulse de manera prolongada T2+T3, tras acceder al menú T1 comenzará a parpadear.
A continuación el ajuste predefinido:
- indicador de filtro de grasa (T2) encendido, por tanto activado;
- indicador de filtro de olores (T3) apagado, por tanto no activado. T2 activa/desactiva el indicador del filtro de grasa. T3 activa/desactiva el indicador del filtro de olores. Para salir del menú, pulse de manera prolongada T1 o bien espere 10"
Restablecimiento del filtro
La campana penaliza a intervalos de tiempo regulares que los filtros deben ser sometidos a mantenimiento:
- filtro de grasa cada 40 horas;
- filtro de olores cada 160 horas.
En este caso, con la campana apagada, cuando el usuario tocará un botón, la interfaz señalizará durante 10" dos temas de necesidades:
- si T1+T2 parpadean: mantenimiento filtro de grasa;
- si T1+T3 parpadean: mantenimiento filtro de olores.
Durante los 10" es posible restablecer el filtro de grasa pulsando T1+T2 y restablecer el filtro de olores pulsando T1+T3. Al final del restablecimiento, las combinaciones de botones se encenderán dos veces de modo intermitente. La interfaz ahora funciona normalmente.
Atención:
Durante los 10", la campana funciona normalmente, sin embargo no habrá indicaciones visuales en los botones de velocidad. Si durante los 10" no se efectúa ninguna operación, los leds dejarán de parpadear y las indicaciones visuales volverán a la normalidad.
MANTENIMIENTO
Limpieza
Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Panel de aspiración perimetral
Limpiar el panel de aspiración perimetral con la misma frecuencia del filtro antigrasas. Usar un paño y un detergente líquido no muy concentrado. No utilice sustancias abrasivas.
Mantenimiento de los filtros antigrasa
Retiene las partículas de grasa producidas cuando se cocina.
El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajillas, el filtro antigrasa metálico puede destenirse, pero sus características de filtrado no cambian absolutamente.

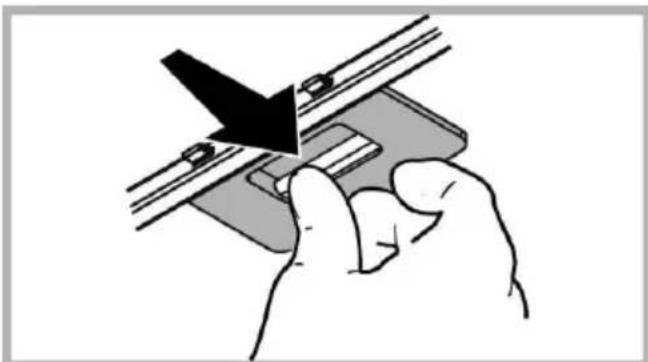

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

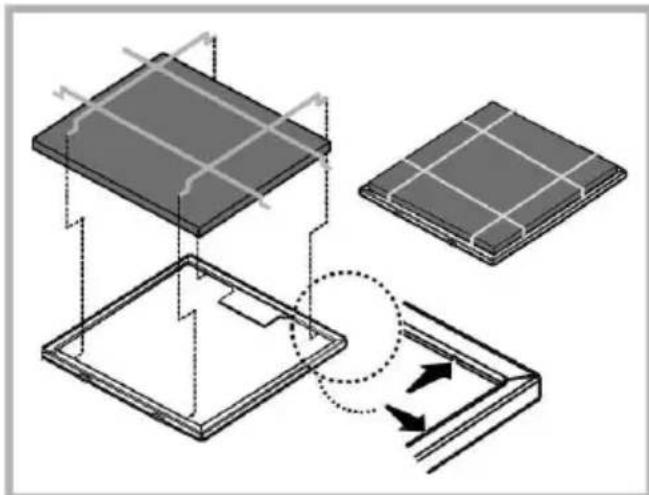

Mantenimiento del filtro de carbón
Retiene los olores desagradables producidos por la cocción de alimentos.
Filtro de carbón (suministrado con el producto)
El filtro de carbón puede lavarse cada dos meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con agua caliente y detergentes adecuados o en lavavajillas a 65°C (en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior). Quite el agua que haya quedado en el filtro sin estropearlo, después póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Sustituya el filtro cada 3 años y cada vez que el paño se estropee.
El filtro de carbón puede ser sustituido con el filtro de carbón circular.

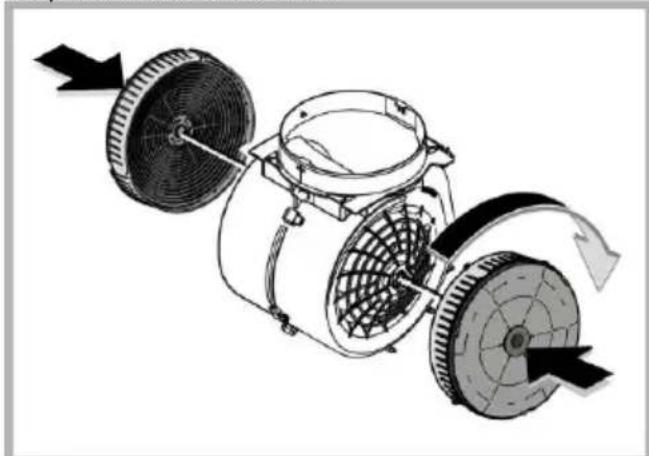

Filtro de carbón circular
Aplicar un poco de presión para cubrir ambas rejillas de protección del rotor del motor, después girar en sentido horario.
Para el desmontaje, girar en sentido antihorario.
La saturación del carbón activado ocurre después de un tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses.
No puede lavarse o reciclarse.
Sustitución de la lámpara
La campana está provista de un sistema de iluminación basado en la tecnología LED.
Los LEDs garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten ahorrar el 90% de energía eléctrica.
Para reemplazar las lámparas, contactar el centro de servicios autorizado para los repuestos.
ELIMINACIÓN
Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC - UK SI 2013 No.3113 del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Si alguna pieza parece no funcionar, realice los siguientes controles antes de llamar al Servicio de Asistencia:
- Si la campana no funciona:
Compruebe que:
- no haya interrupciones de corriente.
- se haya seleccionado una velocidad.
- Si la campana presenta un rendimiento escaso:
Compruebe que:
- La velocidad del motor seleccionada es suficiente para la cantidad de humo y vapores emitida.
- La cocina está suficientemente ventilada para permitir una toma de aire.
- el filtro de carbón no está gastado (campana en versión filtrante).
- Si la campana se ha apagado durante el funcionamiento normal:
Compruebe que:
- no haya interrupciones de corriente.
- el dispositivo de Interrupción omnipolar no se ha disparado.
En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y después conectarlo nuevamente. Si la anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia.
DATOS TÉCNICOS
| Alto (cm) | Ancho (cm) | Fondo (cm) | Ø del tubo de salute (cm) |
| 71-104,5 | 59,8 | 32,6 | 15 |
| 79,5-104,5 | |||
| 71-104,5 | 79,8 | 32,6 | 15 |
| 79,5-104,5 |
Componentes no suministrados con el producto
Puede descargarse las Instrucciones de seguridad, el Manual del usuario, la Ficha del producto y los Datos de energía:
- Visitando nuestra página web docs.whirlpool.eu
- Usando el número QR
- Internacional, ponerse en contacto con el nombre de teléfono en el folleto de la garantía.
Cuando se ponga en contacto con nuestro Servicio Postventa, deben indicar los códigos que figuran en la placa de características de su producto.
SEGURIDAD GENERAL
Si el extractor está equipado con filtros de carbón activo, estos deberán ser retirados.
Versión filtrante
- filtro de grasas cada 40 horas;
- filtro de olores cada 160 horas.
Capta las partículas de grasa provenientes de la cocción.
- CONEXIÓN ELÉCTRICA
- TENSIÓN Y FRECUENCIA DE LA RED ELÉCTRICA
- CONEXIÓN POR CABLE
- SUSTITUCIÓN DEL CABLE DE ALIMENTACIÓN
- EXTRACCIÓN DE AIRE
- ¿FILTRANTE O ASPIRANTE
- VERSIÓN ASPIRANTE
- ¡ATENCIÓN
- ATENCIÓN
- VERSIÓN FILTRANTE
- MANDOS
- PRIMERA VELOCIDAD (T1)
- SEGUNDA VELOCIDAD (T2)
- TERCERA VELOCIDAD Y FUNCIÓN BOOSTER (T3)
- TEMPORIZADOR (T4)
- LUZ (T5)
- AJUSTE DEL FILTRO
- RESTABLECIMIENTO DEL FILTRO
- MANTENIMIENTO
- LIMPIEZA
- PANEL DE ASPIRACIÓN PERIMETRAL
- MANTENIMIENTO DE LOS FILTROS ANTIGRASA
- MANTENIMIENTO DEL FILTRO DE CARBÓN
- FILTRO DE CARBÓN CIRCULAR
- SUSTITUCIÓN DE LA LÁMPARA
- ELIMINACIÓN
- DATOS TÉCNICOS
- SEGURIDAD GENERAL
Marca : WHIRLPOOL
Modelo : WHVP 62F LT
Categoría : Campana extractora
