WHVP 62F LT - Digestor WHIRLPOOL - Bezplatný návod na obsluhu

Typ produktu	Dekoratívny digestor
Značka	Whirlpool
Model	WHVP 62F LT
Rozmery (V x Š x H)	71-104,5 x 59,8 x 32,6 cm (výškovo nastaviteľné)
Elektrické napájanie	220-240 V ~ 50 Hz
Priemer odvodu	15 cm
Typ ovládania	Tlačidlá
Počet rýchlostí	3 + Booster
Automatický časovač	Áno (20 min v T1, 15 min v T2, 10 min v T3)
Osvetlenie	LED (výmena autorizovaným servisom)
Tukový filter	Kovový, umývateľný v umývačke riadu
Uhlíkový filter	Voliteľný, výmena každé 4 mesiace
Indikátor nasýtenia filtra	Áno (LED): 40 h (tuk), 160 h (uhlík)
Minimálna bezpečnostná vzdialenosť	45 cm (elektrický) / 65 cm (plynový alebo kombinovaný)
Verzia použitia	Odsávacia alebo filtračná (voliteľná súprava)
Čistenie obvodového panela	Mesačne handričkou a neutrálnym čistiacim prostriedkom
Životnosť LED	Až 10-krát vyššia ako pri klasických žiarovkách
Automatické vypnutie boostera	Po 5 minútach
Materiál	Nehrdzavejúca oceľ (odhad)
Počet motorov	1 (odhad)
Hladina hluku	Nešpecifikované

Často kladené otázky - WHVP 62F LT WHIRLPOOL

Aká je minimálna vzdialenosť medzi digestorom a varnou doskou?

Pre elektrický sporák: 45 cm; pre plynový alebo kombinovaný sporák: 65 cm. Ak pokyny výrobcu sporáku uvádzajú väčšiu vzdialenosť, dodržte ju.

Ako vyčistiť tukový filter?

Kovový tukový filter čistite raz za mesiac ručne neutrálnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a krátkom cykle. Umývačka riadu môže filter odfarbiť, ale neovplyvní jeho účinnosť.

Kedy je potrebné vymeniť uhlíkový filter?

Uhlíkový filter je potrebné vymeniť maximálne každé 4 mesiace alebo skôr, ak sa rozsvieti indikátor nasýtenia. Nedá sa čistiť ani regenerovať.

Ako aktivovať režim booster?

Stlačte T3 raz pre tretiu rýchlosť, potom druhýkrát pre aktiváciu boostera. Booster sa automaticky vypne po 5 minútach a prepne sa späť na tretiu rýchlosť.

Čo robiť, ak digestor nefunguje?

Skontrolujte elektrické napájanie, uistite sa, že je zvolená rýchlosť, a resetujte digestor odpojením na 5 sekúnd. Ak problém pretrváva, kontaktujte popredajný servis.

Ako resetovať indikátor nasýtenia filtra?

Keď kontrolky blikajú (T1+T2 pre tukový filter, T1+T3 pre uhlíkový filter), stlačte príslušnú kombináciu do 10 sekúnd. Kontrolky dvakrát rýchlo bliknú na potvrdenie.

Môžem používať digestor bez uhlíkového filtra?

Áno, ak je digestor nainštalovaný v odsávacej verzii (vonkajší odvod). Vo filtračnej verzii je uhlíkový filter potrebný na odstránenie pachov.

Ako prepnúť z odsávacej na filtračnú verziu?

Je potrebné zakúpiť súpravu príslušenstva obsahujúcu uhlíkový filter a postupovať podľa pokynov. Ak je prítomný tukový filter, vyberte ho a nainštalujte uhlíkový filter.

Ako vymeniť LED osvetlenie?

LED svetlá musí vymeniť kvalifikovaný technik. Kontaktujte autorizovaný popredajný servis pre náhradné diely.

Prečo sa digestor sám vypína?

Booster sa automaticky vypne po 5 minútach. Ak sa digestor vypína neočakávane, skontrolujte napájanie alebo istič. Môže byť naprogramovaný aj časovač.

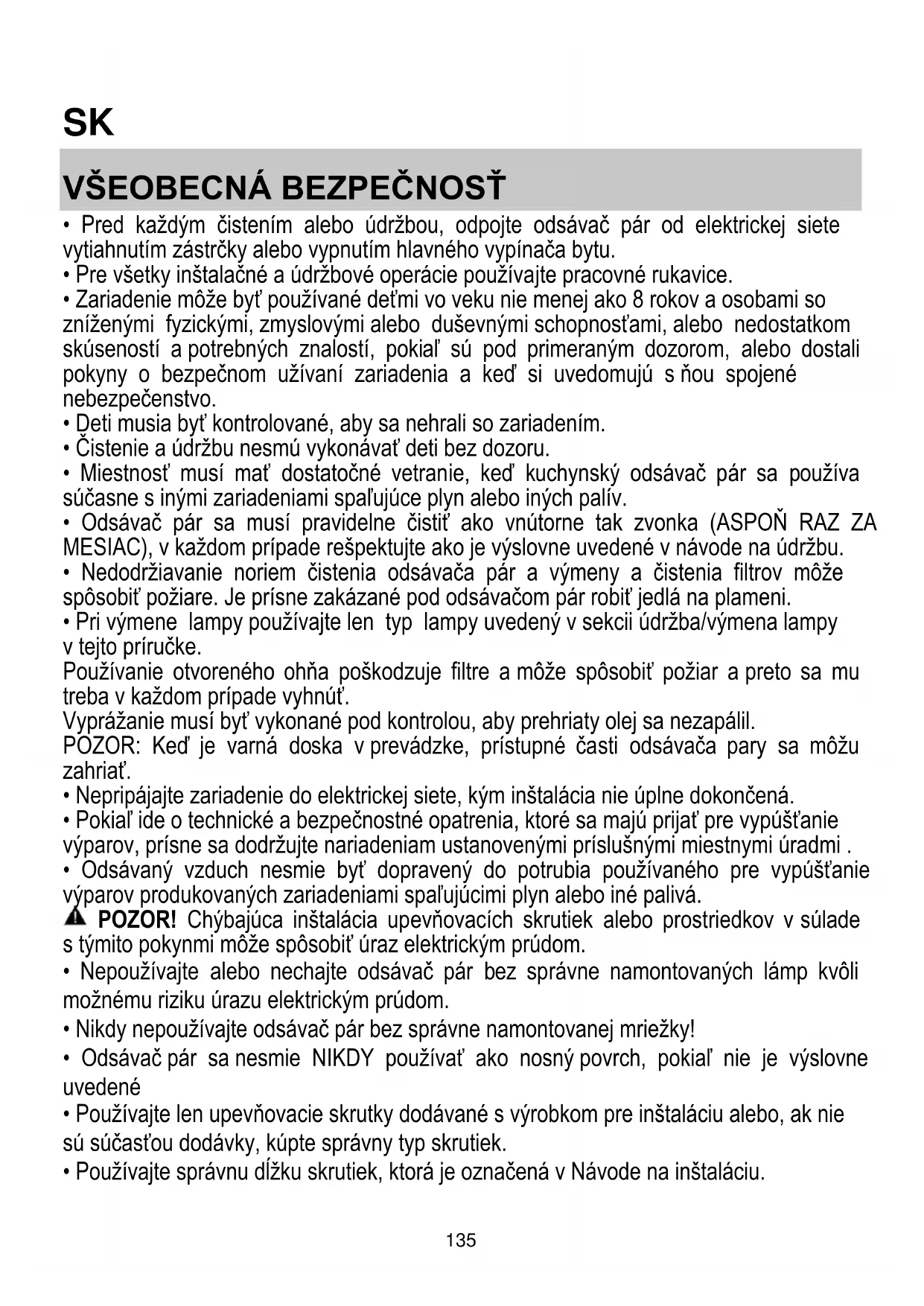

NÁVOD NA OBSLUHU WHVP 62F LT WHIRLPOOL

• Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.
• Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom používaní zariadenia a keď si uvedomujú s ním spojené nebezpečenstvo.
• Deti musia byť kontrolované, aby sa nehrali so zariadením.
• Čistenie a údržbu nesmú vykonávať deti bez dozoru.
• Miestnosť musí mať dostatočné vetranie, keď sa kuchynský odsávač pár používa súčasne s inými zariadeniami spalujúcimi plyn alebo iné palivá.
• Odsávač pár sa musí pravidelne čistiť ako vnútorne, tak zvonka (aspoň raz za mesiac), v každom prípade rešpektujte, ako je výslovne uvedené v návode na údržbu.
• Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiar. Je prísne zakázané pod odsávačom pár robiť jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený v sekcii Údržba/výmena lampy v tejto príručke. Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, a preto sa mu treba v každom prípade vyhnúť. Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil. POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriať.
• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržiavajú nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spalujúcimi plyn alebo iné palivá. POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom.
• Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené
• Používajte len upevňovacie skrutky dodávané s výrobkom na inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR! Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Uchovávajte zariadenie mimo dosahu detí vo veku do 3 rokov. Uchovávajte zariadenie mimo dosahu detí vo veku do 8 rokov, pokiaľ nie sú pod nepretržitým dozorom dospelej osoby.

UPOZORNENIE: zariadenie nie je určené na to, aby sa spúšťalo pomocou externého zariadenia alebo samostatného diaľkového ovládacieho systému. Toto zariadenie nie je určené na profesionálne použitie. Nepoužívajte zariadenie v exteriéri. Aby sa predišlo riziku zranenia osôb, zariadenie musia premiestňovať a inštalovať minimálne dve osoby. Inštaláciu, vrátane prívodných vodovodných prípojok a elektrického vedenia, a opravy smú vykonávať iba kvalifikovaní pracovníci.

Nepoužívajte zariadenie, keď ste mokrí alebo bosí.

Nikdy nepoužívajte prístroje na tlakové čistenie - riziko úrazu elektrickým prúdom.

Obalové materiály sú 100% recyklovateľné a sú označené značkou pre recykláciu.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia či sťahovania zaistite, aby zostala spoločne s odsávačom pár. - Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti. Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár. - Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

• Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 45 cm v prípade elektrických sporákov, 65 cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

ELEKTRICKÉ PRIPOJENIE

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač

zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätia III, v súlade s pravidlami inštalácie.

UPOZORNENIE! Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Pokiaľ nie je kábel opatrený zástrčkou, pripojte vodiče podľa informácií v nasledujúcej tabuľke:

Sieťové napätie a frekvencia

Uvedenú hodnotu si overte na štítku s vlastnosťami zariadenia, umiestnenom vo vnútri zariadenia.

Pripojenie vodičov

N: modrý

L: hnedý

Výmena napájacieho kábla

(iba pre odsávacie verzie)

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba). Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávacej výkonnosti a drastické zvýšenie hlučnosti. V tejto záležitosti sa výrobca zrieka zodpovednosti. ! Používajte čo najkratšie odťahové potrubie. ! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°). ! Vyhnite sa zásadným zmenám sekcie vedenia odťahu. ! Spoločnosť sa zrieka akejkoľvek zodpovednosti, pokiaľ tieto normy nie sú dodržiavané.

FILTRAČNÁ ALEBO ODSÁVACIA?

Váš odsávač pár je pripravený pre použitie v odsávacej verzii.

Pre použitie odsávača pary vo filtračnej verzii sa nainštaluje príslušná SADA PRÍSLUŠENSTVA.

Overte si na prvých stranách tejto príručky, či je SADA PRÍSLUŠENSTVA dodaná vo výbave alebo či je potrebné ju zakúpiť.

Poznámka: Ak je dodaná vo výbave, doplnkový filtračný systém na základe aktívneho uhlia mohol byť už nainštalovaný na odsávač pary.

Informácie pre transformáciu odsávača pary z odsávacej verzie na filtračnú verziu sú už zahrnuté v tejto príručke.

Odsávacia verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné nainštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privedením do miestnosti najprv odmastí a zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

RIADENIE

Digestor je vybavený ovládacím panelom s ovládaním rýchlosti odsávania a rozsvietením svetla pre osvetlenie varnej dosky.

T1

T2

T3

T4

T5

Prvá rýchlosť (T1)

Stlačte T1 pre aktiváciu prvej rýchlosti. Keď je funkcia aktivovaná, LED sa zapne napevno. Znovu stlačte T1 pre vypnutie odsávača.

Druhá rýchlosť (T2)

Stlačte T2 pre aktiváciu druhej rýchlosti. Keď je funkcia aktivovaná, LED sa zapne napevno. Znovu stlačte T2 pre vypnutie odsávača.

Tretia rýchlosť a BOOSTER (POSILŇOVAČ) (T3)

Timer môžete aktivovať, keď je aktívna prvá alebo druhá alebo tretia rýchlosť. Keď je funkcia aktivovaná, LED timera (T4) aj LED predtým zvolenej rýchlosti (T1/T2/T3) sa zapnú napevno.

Funkcia časovača trvá na základe zvolenej rýchlosti:

Prvá rýchlosť T1 = doba trvania 20

Aktivácia alebo deaktivácia indikátorov filtra sa môže vykonať iba, ak je odsávač vypnutý.

Pre vstup do menu konfigurácia dlho stlačte T2+T3, akonáhle v menu T1 začne pulzovať.

Predvolené nastavenie je:

protitukový filter, indikátor (T2) zapnutý, čiže aktívny;

• protizápachový filter, indikátor (T3) vypnutý, čiže neaktivovaný.

T2 aktivuje/deaktivuje indikátor tukového filtra. T3 aktivuje/deaktivuje indikátor filtra zápachov. Pre výstup z menu, dlho stlačte T1 alebo počkajte 10"

Obnovenie filtra

Odsávač v pravidelných intervaloch signalizuje, že sa musí vykonať údržba filtrov:

protitukový filter každých 40 hodín;

• protizápachový filter každých 160 hodín.

Počas 10" je možné obnoviť funkciu protitukového filtra stlačením T1+T2 a obnoviť funkciu protizápachového filtra stlačením T1+T3. Po dokončení obnovenia kombinácie tlačidiel dvakrát rýchlo zablikajú. Rozhranie bude teraz fungovať ako zvyčajne.

Pozor:

Počas 10" bude odsávač fungovať normálne, ale nedôjde k vizuálnym spätným väzbám na tlačidlách rýchlosti. Ak sa počas 10" nevykoná žiadny úkon, LED prestanú pulzovať a vizuálne spätné väzby sa vrátia do normálu.

UDRŽBA

Čistenie

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami. NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÓCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Panel obvodového odsávania

Obvod panela odsávania čistite rovnako často ako protitukový filter, použite suknô a nie veľmi koncentrovaný tekutý čistiaci prostriedok. Nikdy nepoužívajte škrabavé hmoty.

Údržba protitukových filtrov

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Udržuje nepríjemné zápachy pochádzajúce z varenia.

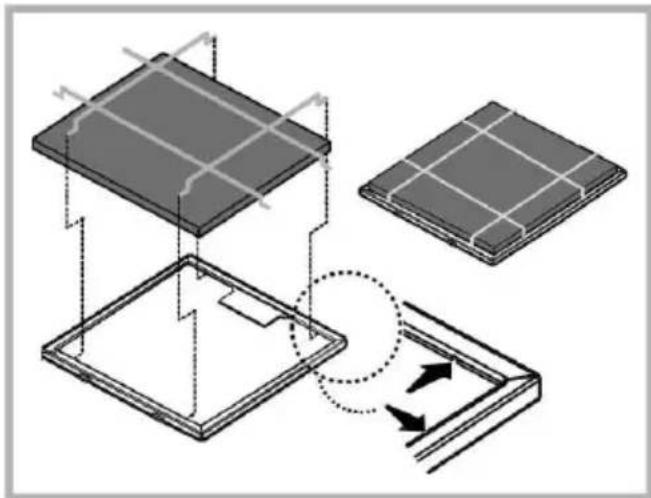

Vložkový filter (vo výbave s produktom).

Uhlíkový filter môže byť umývaný každé dva mesiace (alebo keď systém indikácie nasýtenia filtrov - ak je súčasťou daného modelu - na to upozorní) v teplej vode a vhodných čistiacich prostriedkoch alebo v umývačke riadu pri 65 °C (v prípade umývania v umývačke riadu vykonajte kompletný cyklus umývania bez vloženia riadu).

Odstráňte nadmernú vodu bez poškodenia filtra, a potom ho vložte na 10 minút do rúry pri teplote 100 °C kvôli jeho definitívnemu vysušeniu.

Každé 3 roky alebo v prípade poškodenia vymeňte filtračnú látku.

Vložkový filter sa môže nahradiť okružným uhlíkovým filtrom.

Okružný uhlíkový filter

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstraňovaní odpadov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosť) len v extrémnych situáciách. Vymeňte uhlíkový filter (filter), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filter), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ak je uvedený v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

PREVÁDZKOVÉ PORUCHY

Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonajte nasledujúce jednoduché kontroly.

• Zvolená rýchlosť motora je dostatočná pre množstvo uvoľnených dymov a pár.
• Kuchyňa je dostatočne vetraná pre možnosť príjmu vzduchu.
• Uhlíkový filter nie je spotrebovaný (odsávač pár vo filtračnej verzii).

Ak odsávač pár sa vypol počas normálnej prevádzky:

Skontrolovať, že:

• nedošlo k výpadku elektrického prúdu.
• vypol sa prístroj poistkou.

V prípade eventuálnych porúch v prevádzke, skôr ako sa obrátite na zákaznícky servis, odpojte zariadenie na 5 sekúnd od elektrického napojenia, vytiahnutím zástrčky a znovu ho pripojte. V prípade, že porucha prevádzky pretrvá, obráťte sa na zákaznícky servis.

TECHNICKÉ ÚDAJE

Výška (cm)	Šírna (cm)	Hlíbka (cm)	Ø odsávacej rúry (cm)
71-104,5	59,8	32,6	15
79,5-104,5
71-104,5	79,8	32,6	15
79,5-104,5

CE

Komponenty, ktoré nie sú dodané s výrobkom
