Kenmerk	Details
Type afzuigkap	Decoratieve afzuigkap
Afmetingen (B x D x H)	90 x 50 x 70 cm
Afzuigcapaciteit	Max 700 m³/u
Snelheidsniveaus	3 vermogensniveaus
Vetfilter	Metalen filter, vaatwasmachinebestendig
Verlichting	LED, 2 lampen
Werking	Afzuiging of recirculatie (recirculatieset niet inbegrepen)
Geluidsniveau	Max 65 dB
Energieklasse	A
Installatie	Wandmontage
Inclusief accessoires	Montageschroeven, gebruiksaanwijzing
Garantie	2 jaar

Veelgestelde vragen - HNS91211X BEKO

Hoe maak ik de filters van de BEKO HNS91211X afzuigkap schoon?

Om de filters schoon te maken, verwijdert u ze voorzichtig uit de afzuigkap. Was ze met warm zeepsop of in de vaatwasser en laat ze volledig drogen voordat u ze terugplaatst.

Wat moet ik doen als de afzuigkap niet aangaat?

Controleer eerst of de afzuigkap correct is aangesloten en of de zekering niet is gesprongen. Als alles in orde lijkt, neem dan contact op met een gekwalificeerde technicus.

Hoe kan ik het geluid van de afzuigkap verminderen?

Zorg ervoor dat de afzuigkap correct is geïnstalleerd en aan de muur is bevestigd. Een onjuiste montage kan trillingen en geluid veroorzaken. Als het geluid aanhoudt, raadpleeg dan de gebruiksaanwijzing voor extra tips.

Wat is het afzuigvermogen van de BEKO HNS91211X afzuigkap?

De BEKO HNS91211X afzuigkap heeft een maximaal afzuigvermogen van 600 m³/u, ideaal voor een middelgrote keuken.

Hoe vervang ik de lamp van de afzuigkap?

Schakel de afzuigkap uit en haal de stekker uit het stopcontact. Verwijder de lampenkap en vervang de lamp door een lamp van hetzelfde type. Plaats de kap terug en sluit de afzuigkap weer aan.

Is de BEKO HNS91211X afzuigkap geschikt voor open keukens?

Ja, de BEKO HNS91211X afzuigkap is ontworpen om effectief te zijn in open keukens dankzij het afzuigvermogen en de verschillende instelbare niveaus.

Hoe installeer ik de BEKO HNS91211X afzuigkap?

Volg de instructies in de gebruiksaanwijzing om de afzuigkap te installeren. Zorg ervoor dat deze op een geschikte hoogte boven het kookplaatje is bevestigd en dat de afvoerpijp correct is geïnstalleerd.

Welke soorten filters worden gebruikt in de BEKO HNS91211X afzuigkap?

De afzuigkap gebruikt aluminium vetfilters en koolstoffilters voor geurfiltratie. De vetfilters moeten regelmatig worden schoongemaakt, terwijl de koolstoffilters volgens de aanbevelingen van de fabrikant moeten worden vervangen.

GEBRUIKSAANWIJZING HNS91211X BEKO

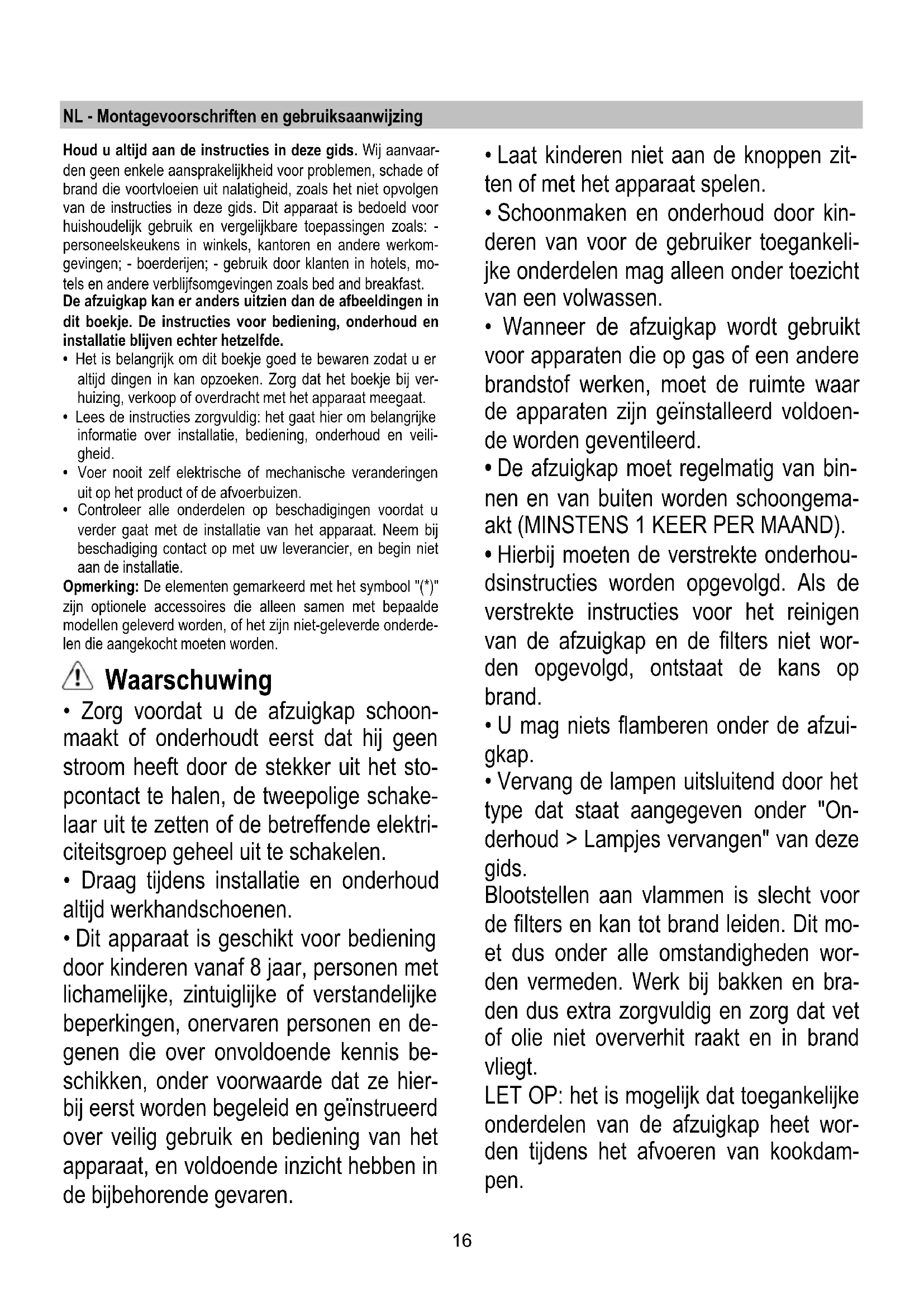

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u alkijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het nicht opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepasseningen zoals: - personeelskeukens in winkels, Kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzigukap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentatie blijvenECHTER hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zodate u er.altijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installmentie, bediening, onderhoud en verilgheid.
• Voer nooit zich elektrische of mechanische veranderingen uit op het producte de afvoerbuizen.
• Controller alle onderdelen op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installmentie.

Opmerking: De elementen gemarkeerd met het symbol () zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zich Niet-geleverde onderden die aangekocht要去en worden.

! Waarschuwing

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen.
• Draag tijdens installmente en onderhoud algijd werkhandschoenen.

• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren Personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de bijbehorende gezaren.

• Laat kinderen nicht aan de knappen zitten of met het apparaat spelen.

• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijkke onderdelen mag alleen onder toezicht van een volwassen.
• Wanneer de afzuigkap worden gezruikt voor apparaten die op gas of een andere brandstof werken, moet de ruimte waar de apparaten zich geinstalleerd voldoen-de worden geventileerd.
• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去en de verstrika onderhoudsinstructies worden opgevolgd. Als de verstrika instructies voor het reinigen van de afzuigkap en de filters nicht worden opgevolgd, ontstaat de kans op brand.
  U mag niets flamberen onder de afzui-gkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verrangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moe et dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglich dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat Niet op hetlichtnet aan voordat de installment is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen luckt mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst,ondat anders de kans ontstaat op elektrische schokken,zelfs als de kap nicht worden gelebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentgids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wanneer nicht de in denen instructies vermelde schroeven worden gebruikt of als het apparaat Niet volgens deze instructies worden bevestigd, können elektrische risico's ontstaan.
• Sluit het product Niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europeserechtlijn 2012/19/EC betreffende afgedankte elektrische enelektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksbezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normalhuishoudelijk afval mag worden behandeld.Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verworking moet worden uitgevoerd volgensplaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wonneer u gaat koken en LAST hem na afloop nog eenaar minuten doorlopen. Kies alleen een hogere snelheid bij groe hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de koolfilter(s) om de afzuiging van kookgeurtjes zo effectief möglich te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief möglich gegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optima- le efficientie en minimale geluidsproductie.

Het gebruik

Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Uitvoering als afzuiigend apparatus

De afzuigkap is voorzien van een boven luchtafvoer B1 en,
haar keuze, ook van een achterafvoer B2^ , voor de buitenafvoer van rook. De meest geschikte kiezen en de bijgeleverde flens C opdoen, de ongebruike opening algijd met dop D^ indien voorzien, sluiten.

Opmerking: op enkele modellen worden de bovenste luchtafvoer opening B1 gesloten geleverd: Druk hard om het vooraf geperforeerde deel op de afvoeropening los te make n en te verwijdenen.

Attentiel! Het geperforeerde deel kan nicht meer teruggeplaatst worden, verwijder het deel alleen als u zeker bent van de uit te voeren installmentie.

Opgelet! Op enkele modellen is de achechterlege开门 opening nicht direct bereikbaar, ook als de dop verwijderd worden (indien al gemonteerd), in dit geval het plastic stuk E1 of E2 dat de opening belemmert verwijderen door middel van een tang en een mesje. Controleren dat de keuzeschakelaar zuig-/filterfunctie (binnen de afzuigkap) G op de zuigfunctie (A) is afgesteld.

Filtrerende versie

In het geval dat de kookdampen Nietaar buiten afgevoerd hunnen worden, kan de afzuigkap ook in de filterfunctie gelebruikt worden door een koolstofffilter te monteren, de rook en de dampen zullen door middel van het voorrooster, boven het bedieningspaneel, gerecycleerd worden. In dat geval controleren dat de keuzeschakelaar zuig-/filterfunctie (binnen de afzuigkap) G op de filterfunctie (F) is afgesteld.

Het installeren

De minimale afstand:tussen het kookoppervlak en de onder- kant van de afzuiigkap is 60cm bij een elektrische kookplaat en 75cm ,in geval van een gas-of gemengd fornuis.

Als in de installment-instructies van een gaskookplaat een gro-tere afstand worden genoemd,要去 de grotere afstand worden gebruikt.

Elektrische aansluiting

De aansluiting op hetlichtnet要去overeenkomen met de Waarde op hetplaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de niewuste regelgeving voldoet en ook na de installmentatie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting oplichtnet), of als de stekker na de installmentatie Niet更是bereikbaar is, moet gebruik worden gemaatk van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hove stroomsterkte, categorie III) geheel kan worden losgekoppeld van hetlichtnet.

WAARSCHUWING!

Controleer erst of het netsnoer correct is gemonteerd voor dat de afzuiigkap op het Lichtnet worden aangesloten om de juiste werkig te controlen.

Attentiel! De voedingskabel要去 door de bevoegde technische assistentie dienst worden verrangen om jeder risico te voorkomen.

Montage

De afzuiigkap kan aan de wand of aan de onderkant van een hangvakje bevestigd worden; gebruik de mal H, indien bijgesloten, om op de juiste afstand de openings te make, zo Niet doe de afzuiigkap gegen de wand of aan de onderkant van het hangvakje en geef aan met een potlood de uit te voeren openings.

Bevestiging aan de wand - De sluitingsstukken J aan de wand bevestigen in de uitgevoerde openingsen en de twee schroeven K in de bovenste openingsen. Het rooster verwijderen en de kap aan de 2 schroeven vastmaken, tenslotte vanuit de binnenkant de derde schroef L invoeren en alle schroeven aandraaien.

Bevestiging aan het hangvakje - De kap met 4 schroeven M vanuit de binnenkant van het hangvakje bevestigen.

Werking

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het fornuis.

Altijd de dampverzamelaars N^* openen.

Indien het product voorzien is van een elektrisch of mechanisch geactiveerde klep, dienen de aanwezige knoppen en/of toetsen en/of hendels voor de bediening van de lichten en voor de opening en sluiting van de klep.

Onderhoud

Schoonmaak

ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeijaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Vetfilter

Vangt vetdeeltjes opuit de kookdampen.

Indien binnen een steunrooster geplaatst dan kan deze een van de volgende types zich:

papieren filter deze要去 een keer in de maand verrangen worden of wonneer de bovenkant ervan van kleur verandert, als de kleur uit het rooster zichtaar is.

metalen filter deze要去enkeirende maand gereinigd worden met Niet agressieve schoonmaakmiddelen, met de hand of in de vaatwasmachine met lage wastemperatuur en een korte wascyclus. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is nicht van invloed op de eigenschappen, die beslist nicht veranderen. Om de vetfilter te bereiken het rooster openen door middel van de haken P en uit de sluitingen R1 of R2 verwijderen.

Het zichdragsende metalen vetfilter heeft geen steunrooster, om het filter te verwijderen de sluitingsveren P4 maar achteren trekken en het filter maar beneden toe verwijderen.

Koolstoffilter (alleen voor filterend apparaat)

Absorbeert ongewenste kookgeurtjes. Wanneer het kooffilter enigeijd is gebruikt, raakt het verzadigd, afhankelijk van welk type voedsel worden bereid en hoe vaak het vetfilter worden schoongemaaakt.

De cartridge moet in ieder geval na vier maanden gebruik worden verrangen.

Het kooffilter mag NIET worden gewassen of geregenereerd.

De filter kan van de volgende types zijn:

Montage (S1 of S2): de weiterijde T invoeren en aan de voorkant (U) vastmaken.

Montage (S3): De deksel W verwijderen door de knuppen O 90^ te draaien.

Het koolstofmatje in de waarvoort bestemde ruimte plaatsen en bevestigen door de knop O 90^ te draaien, de deksel sluiten.

Voor de demontage in de tegengestelde volgorde handellen.

Rond (V1-V2-V3- verschillende modellen):

Bajonetsluiting in het middenplaatsen ter bedekking van het

rooster dat dient als bescherming van de motor, zorgen dat de verwijspunten X1 of X2 of X3 op de koolstofffilter overeenkomen met de punten Y1 of Y2 op de leiding, daarna met de klok meedraien; in geval van demontage in de tegengestelde richting draaien, indien van lipje Z voorzien dit van te voren Lichtjes omhoog doeon.

Vervanging lampjes

Koppel het apparaat los van hetlichtnet.

Waarschuwing! Wacht tot het lampje is afgekoeld voordat u het aanraakt.

Vervang lampjes alleen door hetzelfde type volgens de specificaties op het productetiket of bij de lampvoet.

Verwijder het rooster.

Verwijder de beschadigde lamp en verrang met een新产品 exemplaar (raadpleeg de onderstaande tabel):

Lamp	Vermogen (W)		Fitting
	28		E14
Spanning (V)		Afmeting (mm)
230		67 (Licht Center Lengte)
Code ILCOSD (volgens IEC 61231)
HSGSB/C/UB-28-230-E14-67

Monteer het rooster wee terug.

Als een lampje het Niet doet, kijkt u of ze goed zich geplaatst voordat u om technische ondersteuning vraagt.
