Egenskap	Detaljer
Type ventilatorhette	Dekorativ hette
Mål (B x D x H)	90 x 50 x 70 cm
Utsugingskapasitet	Max 700 m³/t
Hastighetsnivåer	3 effektnivåer
Fettfilter	Metallfilter, oppvaskmaskinbestandig
Belysning	LED, 2 lamper
Drift	Utsuging eller resirkulering (resirkuleringssett ikke inkludert)
Lydnivå	Max 65 dB
Energiklasse	A
Installasjon	Veggfeste
Inkluderte tilbehør	Monteringsskruer, brukermanual
Garanti	2 år

Ofte stilte spørsmål - HNS91211X BEKO

Hvordan rengjør jeg filtrene på BEKO HNS91211X hetten?

For å rengjøre filtrene, fjern dem forsiktig fra hetten. Vask dem i varmt såpevann eller i oppvaskmaskinen, og la dem tørke helt før du setter dem tilbake.

Hva gjør jeg hvis hetten ikke slår seg på?

Sjekk først om hetten er riktig tilkoblet og om sikringen ikke har gått. Hvis alt ser ut til å være i orden, kontakt en kvalifisert tekniker.

Hvordan kan jeg redusere støyen fra hetten?

Sørg for at hetten er riktig installert og festet til veggen. Feil montering kan forårsake vibrasjoner og støy. Hvis støyen vedvarer, se i brukermanualen for ytterligere råd.

Hva er sugekapasiteten til BEKO HNS91211X hetten?

BEKO HNS91211X hetten har en maksimal sugekapasitet på 600 m³/t, ideell for et middels stort kjøkken.

Hvordan bytter jeg lyspæren i hetten?

Slå av hetten og trekk ut støpselet. Fjern lampedekselet og bytt pæren med en av samme type. Sett dekselet på plass igjen og koble til hetten.

Er BEKO HNS91211X hetten effektiv for åpne kjøkken?

Ja, BEKO HNS91211X hetten er designet for å være effektiv i åpne kjøkken takket være sugekapasiteten og de forskjellige justerbare nivåene.

Hvordan installerer jeg BEKO HNS91211X hetten?

Følg instruksjonene i brukermanualen for å installere hetten. Sørg for at den er festet i passende høyde over kokeplaten og at avtrekkskanalen er korrekt installert.

Hvilke typer filtre brukes i BEKO HNS91211X hetten?

Hetten bruker aluminiums fettfiltre og kullfiltre for luktfiltrering. Fettfiltrene må rengjøres regelmessig, mens kullfiltrene må byttes ut i henhold til produsentens anbefalinger.

BRUKSANVISNING HNS91211X BEKO

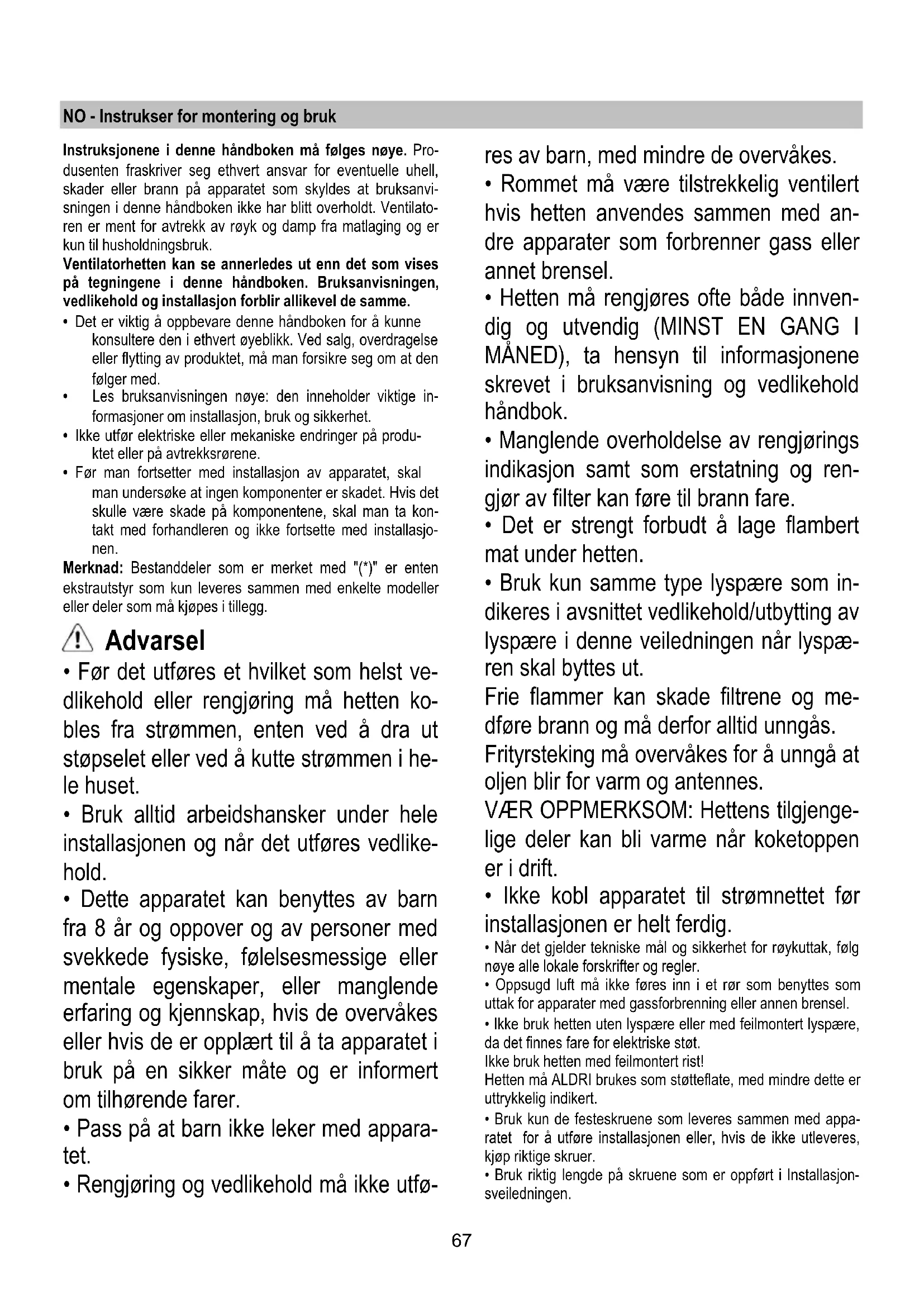

Instruksjonene i/DDnne handboken ma fOge snoye.Produsenten fraskiver seg ethvert ansvar for eventuelle uhell, skader ellbrann pa apparatet som skyldes at braupsanvisningen i donne handboken icke har blitt overholdt. VentilatoRen er ment for avtrekk av royk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i dette handboken. Bruksanvisningen, vedlikehold og installationsjon forblir allikevel de samme.

• Det er viktig øppbevare dette handboken for a kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flyting avprodukter, ma man forsikre seg om at den følger med.
• Les bruksanvisingen nøye: den inneholder viktige informasjoner om installationsjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer påprodukter eller på avtrekksrørene.
• Før man fortsetter med installationsjon av apparatet, skal man undersøke at ingenkomponenter er skadet. Hvis det skulle vare skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installationsjønen.

Merknad: Bestanddeler som er merket med "(*)" er entenekstrautstyr som kun leveres sammen med enkelte modeller eller deler som mA kjøpes i tillegg.

Advarsel

För det utfores et hvilket som helst vedlikehold aller rengjöring ma hetten kobltes fra strömmen, enten ved à dra ut stopselet aller ved à kutte strömmen i hele huset.
- Bruk alltid arbeidshansker under hele installasjonen og när det utfores vedlikehold.
- Dette apparatet kan benyttes av barn fra 8 År og oppover og av personer med svekkede fysiske, følelsesemssige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til á ta apparatet i bruk på en sikker mæte og er informert om tilhørende farer.
Pass på at barn ikke leker med apparata-tet.
- Rengjøring og vedlikehold ma ikke utfø

res av barn, medindre de overvåkes.

• Rommet må vare tilstrekkelig ventiliert hvis hetten anvendes sammen med andere apparater som forbrenner gass eller annet brensel.
• Hetten på rengjores ofte böde innvendig og utvendig (MINST EN GANG I MANED), ta hensyn til informasjonene skrevet iBruksanvisning og vedlikeholdhandbok.
• Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan.fore til brann fare.
• Det er strengt forbudt à lage flambert mat under hetten.
• Bruk kun samme type lyspærere som indikeres i avsnittet vedlikehold/utbytting av lyspærere iijkeveiledningen nr lyspæren skal byttes ut.

Frie flammer kan skade filtrene og medføre brann og ma derfor alltid unngas.

Frityrsteking ma overvåkes for a unnga at oljen blir for varm og antennes.

Vær OPPMERKSOM: Hettens tilgengelige deler kan bl varme nr koketoppen er i drift.

• lkke kobl apparatet til strømnettefør installasjonen er helt ferdig.

• Nár det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskritter og regler.

• Oppsugd luft ma违法犯罪 inn i et rør som benyttes somuttak for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspaere eller med feilmontert lyspaere, da det finnes fare for elektriske støt.

Ikke bruk hetten med feilmontert rist!

Hetten mä ALDRI brukes som støtteflate, medindre dette er uttrykkeig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for a utfore installasjonen aller, hvis de/DDke utleveres, kjo p riktige skruer.

• Bruk riktig lenghte på skruene som er oppført i Installasjonsveiledningen.

• Vennligst ta Kontakt med et autorisert servicesenter aller lignende kvalifisert personell his man er i tvil.

VER OPPMERKSOM!

• Manglende installationsjon av skruer og festeanordninger i samsvar med disse instruksjonene kan.fore til elektriske farer.
• Ikke bruk tidsmåler, timer, seperat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WE-EE). Ved a forsikre seg om at detteprodukter kasseres forskriftsmessig, bidrar brukeren med a forebygge mulige negativemiljo- og helsekonsekvenser.

Symbolet à produit et par papirer som følgmer med viser at dette produit itke ma behandles som vanlig husholdningsavfall, men ma leveres til et egnet gjenvinningsenter for elektrisk og elektronisk avfall. Produktet m kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produit kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall erer butikken hvor du kjøpte produit.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for a redusere miljøpavirkning: Skru PÅ ventilatorhetten pa minimum hastighet nár du starter matlagingen og la den holdes i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder royk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter nár det er ndvendig for a oppretholde optimal effektivitet for odørreduksjon. Rengjør fettfilter nár det er ndvendig for a oppretholde optimal effektivitet for fettfilter. Bruk maksimum diameter pa kanalsystemet som er angitt i dette braupsanvisingen for a optimalisere effektivitet og minimere støy.

Bruksmåte

Ventilatorhetten er laget for a brukes med direkte avtrekk der avtrekksluften fores ut i friluft, ell er med resirkulering av avtrekksluften.

Sugefunksjon

Ventilatoren er utstyrt med en øvre luftutgang B1 og ved ønske ogsa med en bakre utgang B2*, for utblasning av damp og matos.

Merk: på noen modeller er den øvre luftutgangen B1 luckket: Fjern det utbrytbaredekselet som lukker donne luftutgangen ved a trykke det bestemt inn, og kast det.

Advarsel! På noen modeller er ikke den bakre Åpningen ummadelbart tilgengelig, selv om man fjerner dekslet (hvis monter). I dette tilfellet违法犯罪. Bruk en tang eller en papirkniv. Kontroller at velgeren for utblasning/filtering (inne i ventilatoren) G befindner seg i stillingen utblasning (A).

Filtrerende funksjon

Dersom det ikke er mulig Å före matosen og dampen ut i fri-luft, kan ventilatoren benytttes som filterversjon ved a monter et kullfilter. Matosen og dampen vil da fores ut i rommet igjen gjennom risten foran, som er plassert over betjeningspanelet. Kontroller at velgeren for utblåsning/filtrering (inne i ventilatoren) G befindner seg i stillingen filtrering (F).

Installasjon

Nettspenningen ma vare i samsvar med den elektriske spenneningen som angis pa typeskiltet innate i ventilatoren. Hvis det folger med stopsel, kobles ventilatoren til enlett tilgengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten ma varelett tilgengelig ogsa etter installasjonen. Hvis det ikke folger med stopsel (direkte kobling til stromnettet),ller stikkontakten selv erfter installasjonen ikke erlett tilgengelig, ma man sette pa en godkjent topolet bryter som garanterer fullstendig frakoblig fra stromnettet i situacionene som oppstar i kategorien overspenning lll, i henhold til installasjonsreglene.

MERK!

Før man kobler ventilatorens strømkrets til strømnetteg og fastslar at alt fungerer korrekt, ma man alltid kontrollere at strømledningen er korrekt montert.

Merk! Strømledningen må skiftes ut av autorisert teknik service eller av en elektriker.

Montering

Ventilatoren kan monteres til veggen eller på undersiden av et kjøkkenskap. Bruk hullskjemaet H (hvis det følger med) for Å lage hull på riktig avstand. Ellers holdes ventilatoren mot veggen aller undersiden av kjøkkenskapet mens man med en blyant avtegner hullene som skal utføres.

Montering til veggen - Sett murpluggene J i hullene som er laget og to skruer K i de øvre hullene. Fjern risten og hekt ventilatoren fast på de 2 skruene. Tilslutt setter du fra innsiden i den tredje skruen L og strammer alle til.

Montering til kjokkenskap - Fest ventilatoren med 4 skruer M fra innsiden av kjokkenskapet.

Funksjon

Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for a kontrollere cokeomradsets lys.

Trekk alltid ut ventilatorfronten N^*

Dersom ditt produit er utstyrt med elektrisk aller mekanisk ventil, brukes betjeningsknappene og/eller spakene til kontroll av belysningen og til apning og lukking av ventilen.

Vedlikehold

Rengjoring

Til rengjöring skal det KUN benytttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!

Unngå bruk av slipende eller etsendeprodukter. ALKOHOL SKALIKKE BRUKES!

Fettfilteret

Fanger kokefettpartikler.

Hvis den befindner seg innate i stottegrillen, kan den vare en av følgende typ:

Papirfilter ma skiftes en gang i maneden eller hvis det oppstar farging pa ovre side, i slike tilfeller vises fargingen gjennom grillapningene.

For à fā tilgang til fettfilteret mä du āpne risten ved hjelp av krokene P og frigjørde det fra stopperne R1 aller R2.

Selvbaerende filter har ingen stotterist: for a frigjore det man trekke utloserfjarene P4 bakover og trekke filteret ned.

Holder tilbake ubehagalige lukter fra matlaging.

Kullfilteret ma skiftes ut hver 4. maned ved middels bruk av ventilatoren, og oftere his ventilatoren brukes mye.

Det kan IKKE vaskes eller benyttles om igjen

Montering (S1 eller S2): stikk inn bakenden T og hekt det fast foran (U).

Montering (S3): Fjern dekslet W ved Å vri 90^ på knottene O. Stikk kullmatten inn i sporet og fest den ved Å vri 90^ på händtaket O. Lukk deretter dekslet.

Gä frem i motsattrekkefolge ved avmontering.

Sirkelformet (V1-V2-V3-forskjellige modeller):

Bajonettkobling plasser det på midten, slick at det dekker motorristen, og pass på at referansemerke X1 eller X2 eller X3 på kullfilteret svarer til referansemerket Y1 eller Y2 på filterholderen. Drei deretter med urviseren. Ved avmontering dreier man mot urviseren. Hvis utstyr med tunge Z, på man huske à løfte den forsiktig opp Forst.

Utskifting av lyspaer

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspaeren er kald for du tar i den.

Shift ut den utbrente lyspaeren med en av samme type, som spesifisert på typeskiltet aller i nærheten av delve lyspaeren på kjokkenhetten.

Ta vekk gitteret.

Fjern den defekte lyspaaren og bytt den ut med en ny paere (se tabellen under):

Lampe	Effekt (W)		Kontakt
	28		E14
Spenning (V)		Dimensjon (mm)
230		67 (Lyssenterlen-gde)
Kode ILCOS D(i henhold til IEC 61231)
HSGSB/C/UB-28-230-E14-67

Sett pà plass gitteret igjen.

Dersom belysningen不解 skulle virke, kontroller at lyspaerene er satt korrekt på plass for du henvender deg til tekniik assistanse.

Varningsforeskrifter

Fixering under skap - Fixera flakten med 4 skruvar M fran skapets insida.

Funktion

Bemerk: på visse modeller er det øverste hul B1 lukket ved levering:

Rektangulært S1, S2 aller S3:
