Vlastnost	Detaily
Typ digestoře	Dekorativní digestoř
Rozměry (Š x H x V)	90 x 50 x 70 cm
Výkon odsávání	Max 700 m³/h
Rychlostní stupně	3 úrovně výkonu
Filtr na tuk	Kovový filtr, omyvatelný v myčce nádobí
Osvětlení	LED, 2 lampy
Provoz	Odsávání nebo recirkulace (recirkulační sada není součástí)
Hladina hluku	Max 65 dB
Energetická třída	A
Instalace	Nástěnná instalace
Součástí příslušenství	Montážní šrouby, uživatelská příručka
Záruka	2 roky

Často kladené otázky - HNS91211X BEKO

Jak vyčistit filtry digestoře BEKO HNS91211X?

Pro čištění filtrů je opatrně vyjměte z digestoře. Umývejte je v teplé mýdlové vodě nebo v myčce nádobí a nechte je úplně uschnout před opětovným vložením.

Co dělat, když se digestoř nezapne?

Nejprve zkontrolujte, zda je digestoř správně zapojena a zda jistič nevypnul. Pokud je vše v pořádku, kontaktujte kvalifikovaného technika.

Jak snížit hluk digestoře?

Ujistěte se, že je digestoř správně nainstalována a upevněna na stěně. Nesprávná montáž může způsobit vibrace a hluk. Pokud hluk přetrvává, podívejte se do uživatelské příručky pro další rady.

Jaký je sací výkon digestoře BEKO HNS91211X?

Digestoř BEKO HNS91211X má maximální sací výkon 600 m³/h, ideální pro středně velkou kuchyň.

Jak vyměnit žárovku v digestoři?

Pro výměnu žárovky vypněte digestoř a odpojte ji ze zásuvky. Sejměte kryt žárovky a vyměňte ji za žárovku stejného typu. Nasaďte kryt zpět a zapojte digestoř.

Je digestoř BEKO HNS91211X vhodná pro otevřené kuchyně?

Ano, digestoř BEKO HNS91211X je navržena tak, aby byla účinná v otevřených kuchyních díky svému sacímu výkonu a různým úrovním nastavení.

Jak nainstalovat digestoř BEKO HNS91211X?

Pro instalaci digestoře postupujte podle pokynů v uživatelské příručce. Ujistěte se, že je upevněna ve vhodné výšce nad varnou deskou a že je správně nainstalována odtahová trubka.

Jaké typy filtrů se používají v digestoři BEKO HNS91211X?

Digestoř používá hliníkové tukové filtry a uhlíkové filtry pro odstranění pachů. Tukové filtry je třeba pravidelně čistit, uhlíkové filtry vyměňovat podle doporučení výrobce.

NÁVOD K OBSLUZE HNS91211X BEKO

Filtr's aktivním uhlikem

Filtr na wegiel

Filtru de carbune

Szenfilter

Uholny filter

Aktivni karbonski filter

Ogleni filter

ByrilbHn n p

Anglies filtras

Aktivo oglu filtrs

Aktiivsoeffiler

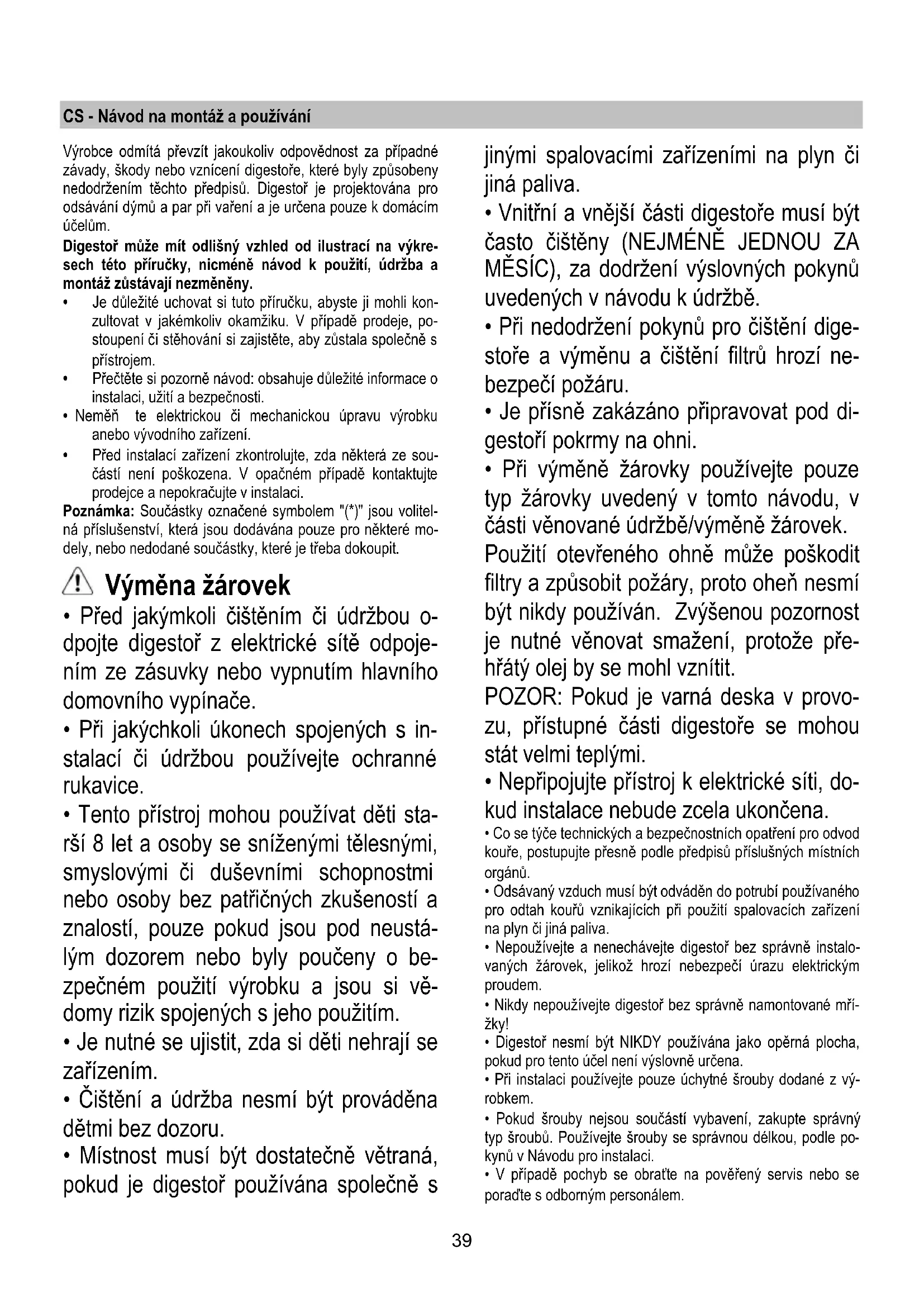

Vyrobce odmita prvzit jakoukoliv opodovednost za pripadne zavady, skody nebo vzniceni digestore, ktere byly zpúsobeny nedodrzenim těchto predpisu. Digestor je projektována pro odsávání dýmù a par pri vařeni a je určena pouze k domácím učelum.

Digestor muze mit odliśny vzhled od ilustraci na vykre-sech teto prirucky, nicméne námod k použiti, udrzba a montáz zustavaji nezměnény.

Je dulezite uchovat si tuto prirucku, abyste ji mohli konzultovat v jakemkoliv okamziku. V priade prodeje, postoupeni ci stehovani si zajistete, aby zustala spolecnse s pristrojem.
- Přecťěte si pozorné námod: obsahuje duležité informace o instalaci, užitá a bezpečnosti.
- Neměn te elektrickou Či mechanickou upravu výrobku anebo vyvodniho zařízení.
- Před instalaci zařizení zkontrolujte, zda některá ze současti není poskozena. V opacné pripadé kontaktujte prodejce a nepokráčujte v instalaci.

Poznamka: Součastky označene symbolem "(*) jsou volitelné príslušenstv, ktera jsou dodávana pouze pro některé mo-dely, nebo nedodané součastky, ktere je třeba dokoupit.

Výměnažárovek

• Před jakýmkoli Čistěním Či udržbou o-dpojte digestor z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovniho vypínače.
• Pri jakychkoli ukonech spojenych s instalaci ci udrzbou pouzivejte ochranné rukavice.
• Tento pristroj mohou používat déti starši 8 let a osoby se sníženými tělesnými, smyslovými ā duševními schopnostmi nebo osoby bez patrčnych zkušenosti a znalostí, pouzePokud jsou pod neustálym dozorem nebo byly poučeny o bezpečném použiti vyrobku a jsou si vědomy rizik spojenych s jeho použitím.
• Je nutné se ujistit, zda si deti nehraji se zařizením.
• Cisteni a udrzba nesmi byt provadena detmi bez dozoru.
• Mistnost musí byt dostatečné větráná,Pokud je digestor používána společné s

jinymi spalovacimi zafrizenimi na plyn ci jiná paliva.

• Vnitrní a vnejí Časti digestore musí byt Častó Čišěny (NEJMÉNÉ JEDNOU ZAMÉSIC), za dodrženi vyslovnych tokynu uvedených v námodu k Údržbě.
• Pri nedodrženi pou pro Čišeni digestore a vymenu a Čišeni filtru hrozi nebezpeci požáru.
• Je prísně zakázano pripravovat pod digestöríPokrmy na ohni.
• Pri vymene zarovky pouzivejte pouzetype zarovky uvedeny v toto navodu,vcasti vvenané udrzbe/vymene zarovek.

Použité otevřeného ohne muže poskodit filtry a zpúsobit požáry, proto ohen nesmí byt nikdy použiván. Zvyšenou pozornost je nutné venovat smaženi, protoze prehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, pristupné casti digestore se mohou stav velmi teplymi.

• Nepřipojute prístroj k elektrické siti, dokud instalace nebude zcela ukončena.

• Co se tycle technickych a bezpecnostnich opatreni pro odvod koure, postupujte presne podle predpisu prisluusnych mstnich organu.

• Odsavaný vzduch musí byt odváden do potrubi použivaného pro odtah kouri vznikajcích pri použiti spalovacích zařizení na plyn cis jiná paliva.
• Nepoužívejte a nenechávejte digestor bez správně instalovanych zárovec, jelikož hrozi nebezpečí urazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí byt NIKDY používána jako opěrná plocha,Pokud pro tento učel není vyslovné určena.
• Pri instalaci používejte pouze uchytné šrouby dodané z výrobkem.
• Pokud srouby nejsou soucasti vybaveni, zakupte spravny typ sroubu. Pouzivejte srouby se spravnou delkou, podle po-kynu v Navodu pro instalaci.
  V priadéPOCHyb se obratte na pověreny servis nebo se poradte s odborným personálem.

POZOR!

V pripadé chybějici instalace šroubú a uchytnych prvku dle pokynu uveden'ych v toto návodu muže dojit k vzniku nebezpečí elektrické povahy.
- Nepoužívejte s programátolem, Časovým spínačem, samostatnám dálkovým ovládáním nebo jiným zaízením, které se aktivuje automaticicky.

Tento spotbrebi je oznaceny v souladus evropskou smernici 2012/19/EC o likvidaci elektrickeho a elektronickeho zafrzeni (WEEE). Zajištenim spravné likvidace tohoto vyrobku pomuzete zabrinit priadinym negativnim dusledkum naživotni prostředi a lidské zdravi, ke kterym by nevhodnou likvidaci tohoto vyrobku mohlo dojit.

Symbol na vyrobku nebo na dokumentech prilozenych k vyrobku udáva, ze tento spotřebič nepatři do domáciho odpadu. Spotřebič je nutné odvezt do sberného mista pro recyklaci elektrického a elektronického zařizení.

Likvidace musi byt provedena v souladu s mistimi prdepisy o ochraně zivotniho prostředi, které se týkaji likvidace opadu.

Podrobnějs informace o zpracovani,rekuperaci a recycllaci tohoto vyrobku zjistite u príslušného mistroho uradu, sluzby pro likvidaci domovniho opadu nebo v obchodě, kde jste vyrobek zakoupili.

Pristoj byl navrzen, testovan a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Vykonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobity mezinarodni vybor pro radiové ruşeni, pozn. překl)

Doporucení pro správné použiti s cilem snizit dopad naŽivotné prostředi:

Zapnete digestor na minimálni rychlost, když začnete s vařěním a nechte ji bežet několik minut poté, co jste vařeni ukonči. Zvysté rychlost pouze v pripadě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) Jenom v extrémnich situacích. Vyměnte uhlikový filtr (y), je-li to nutné pro udržováni Účinnosti snizovani zapachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržováni和他的 Účinnosti. Použijte maximální prümě potrubního systému, jak je uvedeno v tomtó navodu, pro optimalizaci Účinnosti a minimalizaci hluku.

Použití

Digestor je mozné pouzit s odsavánim mimo mistrnost, nebos recirkulačním filtrém pro cissténím vzduchu v mistrnosti.

Odsávací verze

Odsávač je vybaven horním vyfukem B1 a možno i se zadním vyfukem B2 pro vyfuk dýmú na vnějsk. Zvolte si nevjhodnéji sá upevněte prirubu C, ktera je soucásti vybavy zařazení, uzavřete nepoužitý otvor zátkou D, ktera je soucásti vybavení.

Poznámka:u některych modelů horní otvor B1 je dodávan uzavřeny: Stisknéte energicky k oddělení prědlomenou chast uzavirajici vyfukový otvor a odstrańte ji.

Pozor! Přdlomená cást nemuže byt opět namontována na své mistro, provedte tutó operaci pouze jestlíze si jste jisti instalaci, kterou chcete provést.

Pozor! U některych modelù zadní vystupné otvor neni ihné pristupné i po odnetí zátky (je-li již namontovaná), v tomto pripadé odejměte plastovou součast E1 āc E2, ktera zakrávyá otvor a vyjměte ji klestěmi anebo nožem. Zkontrolujte si, zda selektor odsávací/filtrujici (uvnitr odsávacé) G je v pozici odsávací (A).

Filtrujici verze

V pripadé, ze není MOZné uvolnit dýmy a páry z vařeni mimo prostředí, lze používat odsávacě ve filtrujici verzi tak, ze se namontuje uhíkový filtr, dýmy a páry jsou recyklovány prědní mřžkou umistěnou nad ovladaci desku. Zkontrolujte si, zda selektor odsávací/filtrujici (uvnitř odsávacě) G je v pozici filtrujici (F).

Instalace

Minimalni vzdalenost mezi podporou nadoby na varné plose a nejnižsí casti digestore nesmi byt mensi než 60cm v pripadě elektrických sporáků 75cm v pripadě plynovích Č smišeních sporáků.

Pokud námod na instalaci varného zařizení na plyn doporučují větěs vzdálenost, je třeba se tímto pokynem Židit.

Elektrické pripojeni

Sitové napétí musi opodvidat napétí uvedenému na stitku s characteristikami umistěného uvnitř krytu. Pokud je kryt vybaven prípojkou, stači jej zapojit do zásuvky opodvidají stavajícím normám, ktera se nachází ve snadno dosažitelném prostoru i po provedene montáži. Pokud kryt není vybaven prípojkami (primé pripojení k siti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedene montáži, je třeba použít dvojpólový vypínač opodvidají normám, ktery zaruci upné opdojení od sítě v podminkách kategorie prépeti III, v souladu s pravidly instalace.

POZOR!

DriVe nez opet napojite obvod digestore na sitové napajeni a overite spravne fungovani, zkontrolujte si vzdy, ze sitovy kabel byl spravne namontovan.

Pozor! Vymena napajeciho kabelu musi byt provedena pouze odbornym technickym personalem urcenym k totuto druhu ukonu za ucelem vyvarovat se jakemukoliv riziku.

Instalace

Odsávac muze byt instalován na stěné cis na podkladu závesne skrǐne; používejte šablony H k vyvtání der ve správné vzdalenosti,Pokud šablona není dodána opřete odsávac o stenu cis na podklad závesné skrǐne a vyznácte tuzkou diry k provedeni.

Upevní na stenu - vsunte moždíky J do vyvrtaných otvorù a dva šrouby K do hornich otvorù, odejměte mižku a zavěste odsávac na 2 šrouby a pak zevnitr vsunte treti šroub L všechny utáhněte.

Upevneni na zavesnou skriñ - Upevnete odsávač 4 šrouby M ze vnitřku zavěsné skrǐne.

Provoz

Odsavač je vybaven ovladacim panelem s ovladáním rychlosti odsáváná zapínám osvětlení pracovní plochy.

Otevirejte vzdysberae par N^

Jestlze je vás vyrobek vybaven venitlem ovladánym mechanicky Či elektricky, klávesy a/nebo tlacitka a/nebo rukojeti k disposzici služí ke kontrole svítidel a k otevirány i uzavirány ventilu.

Udrzba

Cisteni

Pro Čišěni je třeba použit VYHRADNE latku navlčenou neutrǎnlími tekutými Čisticími prostředky. NEPOUŽIVEJTE ZÁD-NÉ NASTROJE NEBO POMÜCKY NA ČISTěNI. NEPOUŽIVEJTE ALKOHOL!

Tukovy filtr

Zadržuje căstice tuku uvolnujíci se pri vareteni.

Müze byt jederim z následujících typu:

Papirový filtr se musí menit Jednou za měsic, neboPokud se zabarvi jeho spodni strana, v tomto pripadě je zabarveni vidět skrz spodni mřžku.

Kovoytukovy filtr ma neomezenou zivotnost a musi se myt ručné vlažnouvodou s cisticim prostředkem nebo v mycce na nádobi pri nizké teploe a krátém cyklu. Pri cisteni deje po-zor, aby nedoslo k mechanickému poskození filtru.

Tukové kovové filtry se musi cistit podle stipne znečistěni, nejmné však alespon jejednou měsićné!

K filtru proti mastnotam pristoupite otevrenim mrizy uvolnem haku P uolnenim z upevnovacich bodu R1 ci R2.

Samonosny kovovy filtr nema podpurnou mrizku, k jeho odstraneni je treba vytahnout pruziny P4 dozadu a vyjmete filtr smerem dolu.

Filtr s aktivnim uhlikem (jen u filtracni verze)

Tento filtr pohlcuje neprijemne pachy vznikajici pri vareteni. Saturace filtru s uhlikem nastane po vice ci mene dlouhem uziti, tj. zavisni na typu kuchyné a pravidelném cisteni filtru proti mastnotam. V kazdém pripadé je nutné nahradit patronu maximalné jegnou za 4 měsice.

NEMUZE byt umyvan ci regenerovan.

Müze byt jederim z následujících typu:

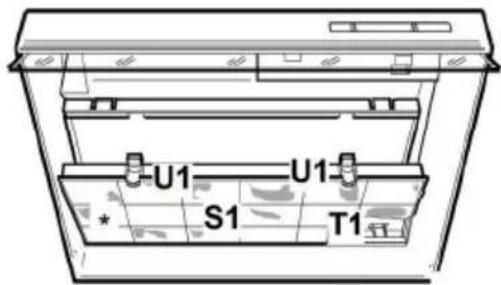

Pravouhly S1, S2 c i S3:

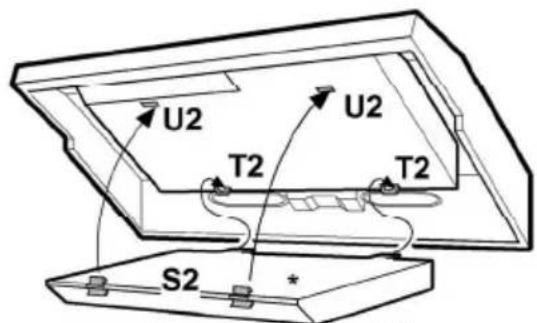

Montáz (S1 nebo S2): vsuţe zadni stranu T a zavěste zerăpředu (U).

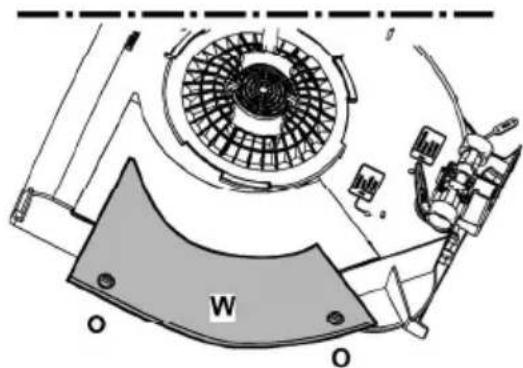

Montáž (S3): Odstraţe prirubu W tim, ze otočite o 90^ ruko-jeti O

Vsuhte uhlikovy koberecek dovnitr vchodneho prostoru aupevnete ho tim, ze otočite o 90^ rukojet O, uzavrte prirubu. K demontázi postupujte opacným zpúsobem.

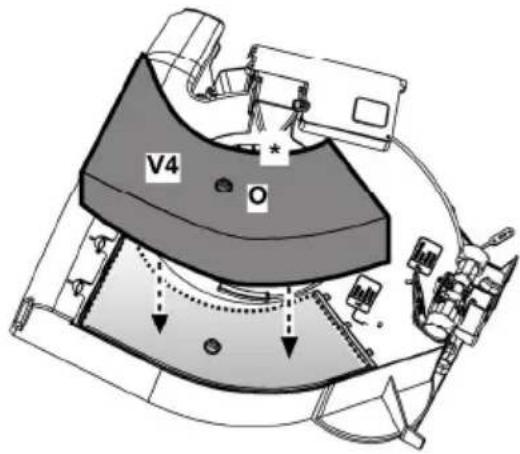

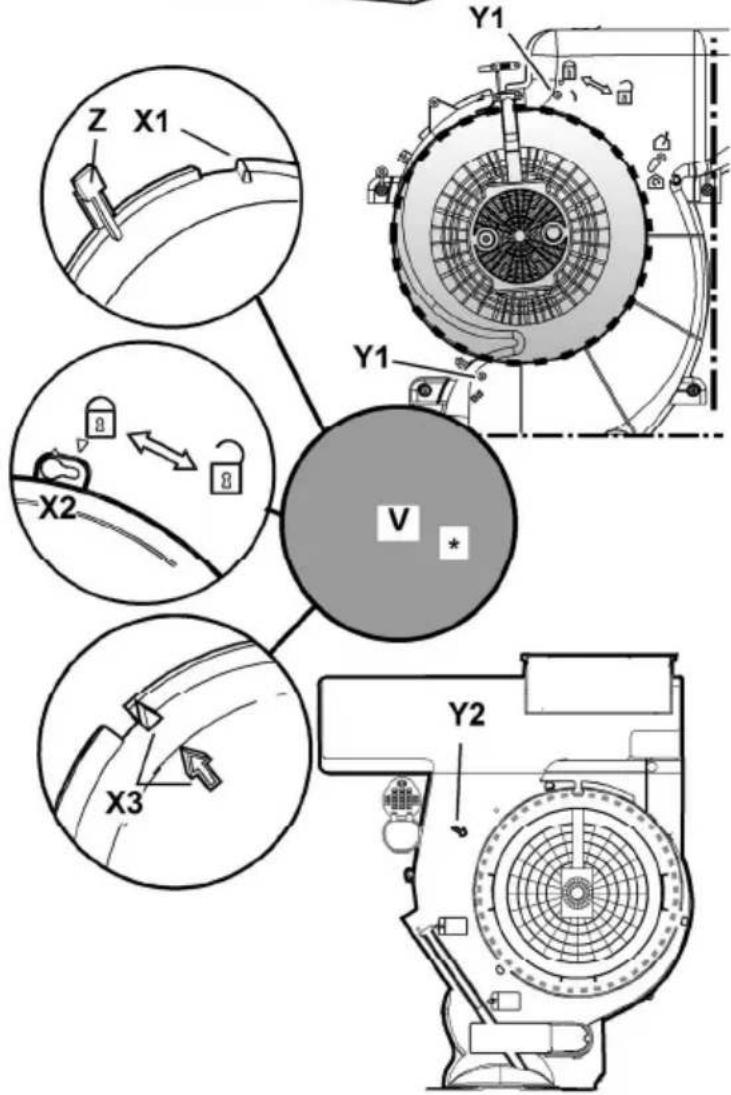

Kruhovy (V1-V2-V3-ruzne modely):

Vsunováni na zapadku umistit do středu ke krytí mřížky chronici motor tak aby orientačné body X1 nebo X2 nebo X3 na uhlikovém filtru odpovídalo orientačné bodům Y1 Či Y2, pak otočte ve směru hodinovych rucicek; v pripadě demontá-ze otáčejte ve směru proti hodinovým rucickám, je-li vybavena jazyckem Z nezapomenout na to, ze předtim musí byt lehce nadzvednut.

Vymena zarovek

Odpojte pristroj z elektrické site.

Pozor! DriVe nez se doktnete svitidel si ovebre ze vychladla.

Poskozenou Žárovku vyměnte za novou stejného typu, dlé udajú uveden'ych na technickém štítku nebo vedle Žárovky prímo na digestoř.

Vvjmte mriizku

Vyjměte poskozenou Žárovku a vyměnte ji za novou (viz tabulka níze):

Žárovka	Výkon (W)		Patice
	28		E14
Napěti (V)		Rozměry (mm)
230		67 (Délka od svě- telného středu)
Označeni ILCOS D podle normy IEC 61231)
HSGSB/C/UB-28-230-E14-67

Opět namontujte mřitku.

Jestlize osvetleni nefunguje, driVe nez zavolate servsi si ove- te, zdjste sprvné nasadili zarovky do ulozeni.

Prisne dodržiavajte pouzitie.

Tento spotrebic je označeny v súlade s europskou smernicou 2012/19/EC o likvidáci elektrického a elektronického zariadenia (WEEE).

Elektrické napojenie

Odsávač moze byt instalovany na stene āi na podkladu závesnej skrine; uživajte šablony H k vyvrtání dier vo správněj vzdialenosti,Pokial šablona nie je dodanova oprite odsávač o stenu āi na podklad závesnej skrine a vyznácte ceruskou diery k provedeni.

Upevnenie na stenu - vsunte mozdiky J do vyvrtanych otvorov a dve skrutky K do hornych otvorov, odejmite mriezku a zaveste odsavoac na 2 skrutky a pak ze vnutri vsunte tretiu skrutku L a vsetky utahnite.

Otvirajte vždy zberac pár N*.

Ked vás vyrobok je zaopatény poistkou s elektrickou alebo mechanickou Činnostóu, klavesnice a/alebo tlacidá a/alebo rukováte k dispozicii sluzia na kontrolovanie svietidiel a na otvorenie a uzativorenie poisty.

Udrzba

Cistenie

Pri cisteni je treba použit VYLUCNE latku navlhčenu neutralnymi tekutymi cistiacimi prostriedkami.

NEPOUZIVAJTE ZIADNE NASTROJE ALEBO POMOCKY NA CISTENIE. NEPOUZIVAJTE ALKOHOL!

Protitukovy filter

Umyvanim v umyvačke riadu, protitukový filter sa moze odfar-bit' ale jeho charakteristné vlastnosti sa tym vobec nezmenia K filtru proti mastnotám pristupete otvorením mriežky uvolnením hakov P uvolnením z upevnovacích bodov R1 Či R2.

Samonosny kovovy filter nemá podpörnu mriežku, k jeho odstraneni tbreva vytiahnuz pruziny P4 dozadu a vyjmite filter smerom dolu.

Montáž (S3): Odstrànte prirubu W tym, ze otočíte o 90^ rukojeti O

Vsuñte uhíkový kobereček dovnútri vchodného prostoru a upevnite ho tym, ze otočîte o 90^ rukojet O, uzavrite prirubu.

K demontázi postupujte opačnám spósobom.

Kruhovy (V1-V2-V3-ruzne modely):
