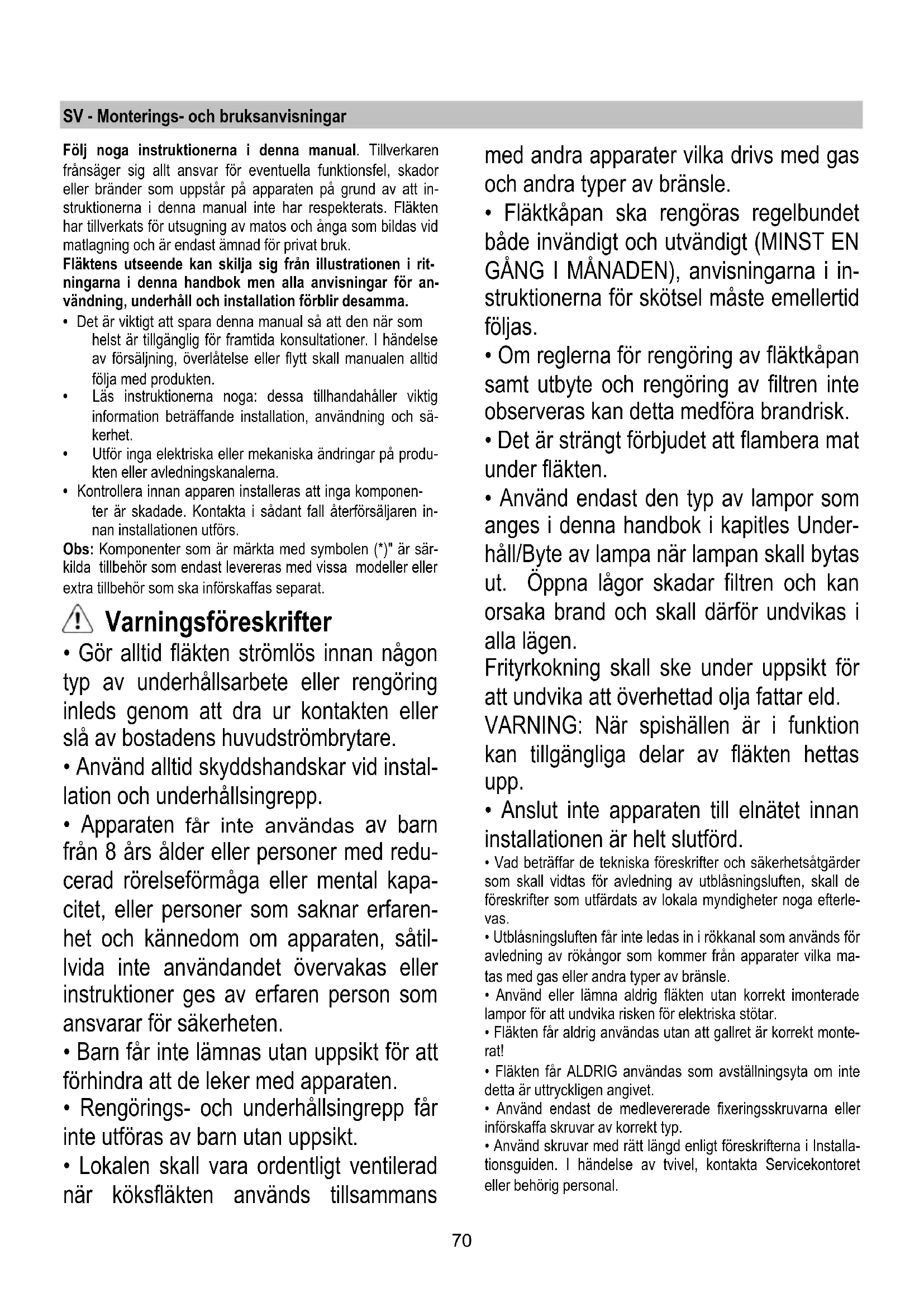

Sett på plass gitteret igjen. Dersom belysningen ikke skulle virke, kontroller at lyspærene er satt korrekt på plass før du henvender deg til teknisk assi- stanse.70 SV - Monterings- och bruksanvisningar Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att in- struktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk. Fläktens utseende kan skilja sig från illustrationen i rit- ningarna i denna handbok men alla anvisningar för an- vändning, underhåll och installation förblir desamma.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.

• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och sä- kerhet.

• Utför inga elektriska eller mekaniska ändringar på produ- kten eller avledningskanalerna.

• Kontrollera innan apparen installeras att inga komponen- ter är skadade. Kontakta i sådant fall återförsäljaren in- nan installationen utförs. Obs: Komponenter som är märkta med symbolen (*)" är sär- kilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat. Varningsföreskrifter

• Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

• Använd alltid skyddshandskar vid instal- lation och underhållsingrepp.

• Apparaten får inte användas av barn från 8 års ålder eller personer med redu- cerad rörelseförmåga eller mental kapa- citet, eller personer som saknar erfaren- het och kännedom om apparaten, såtil- lvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

• Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

• Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt.

• Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.

• Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i in- struktionerna för skötsel måste emellertid följas.

• Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.

• Det är strängt förbjudet att flambera mat under fläkten.

• Använd endast den typ av lampor som anges i denna handbok i kapitles Under- håll/Byte av lampa när lampan skall bytas ut. Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld. VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd.

• Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterle- vas.

• Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka ma- tas med gas eller andra typer av bränsle.

• Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

• Fläkten får aldrig användas utan att gallret är korrekt monte- rat!

• Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

• Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.

• Använd skruvar med rätt längd enligt föreskrifterna i Installa- tionsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.71 VARNING!

• I det fall skruvar och fixeringsanordningar inte installe- ras enligt dessa instruktioner kan elektriska risker up- pstå.

• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning, som aktiveras automatiskt. Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträf- fande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE). Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt. Symbolen på produkten, eller i medföljande dokumen- tation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en läm- plig uppsamlingsplats för återvinning av elektrisk och elektro- nisk utrustning. Produkten måste kasseras enligt lokala miljö- bestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvän- dning av denna produkt, var god kontakta de lokala myndighe- terna, ortens sophanteringstjänst eller butiken där produkten inhandlades. Apparat utformad, testad och tillverkad i enlighet med:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet. Användning Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation. Utsugningsversion Fläkten är försedd med ett övre luftutsläpp B1 och eventuellt med ett extra bakre luftutsläpp B2*, som leder ut matos och ångor. Välj önskat luftutsläpp och applicera den bifogade flänsen C, tillslut alltid den icke använda öppningen med det medlevere- rade locket D* om sådan finnes. OBS: Vissa modeller levereras med det övre luftutsläppet B1 förslutet:. Tryck till med kraft för att lossa den perforera- de förslutningen och ta bort den. Varning! Den perforerade förslutningen kan inte monteras tillbaka, utför därför detta ingrepp endast efter att klart ha fastställt typen av installation som skall utföras. Varning! På vissa modeller har det bakre luftutsläppet en förslutning, även om man avlägsnar locket (om detta är mon- terat), avlägsna i detta fall plastbiten E1 eller E2 som sitter i öppningen med hjälp av en tång och ett skärverktyg. Kontrol- lera att strömställaren utsugning/filter (sitter inuti fläkten) G står på position utsugning (A). Filterversion I det fall det inte finns möjlighet att leda ut matoset och ångor- na ur lokalen kan fläkten användas som filterversion genom att man monterar ett kolfilter, matoset och ångorna filtreras genom det främre gallret ovanför manöverpanelen. Kontrollera att strömställaren utsugning/filter (sitter inuti fläkten) G står på position filter (F). Installation Minsta tillåtna avstånd mellan kokkärlens stödyta på spishäl- len och köksfläktes underkant är 60cm om det är frågan om en elektrisk spis och 75cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avstånd skall detta respekteras. Elektrisk anslutning Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gäl- lande föreskrifter. I det fall fläkten saknar stickkontakt (dire- ktanslutning till nätet), eller om uttaget är placerat på en svå- råtkomlig plats skall en godkänd tvåpolig strömbrytare installe- ras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installa- tionsbestämmelserna. VARNING! Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad. Varning! byte av elektrisk kabel skall utföras av auktoriserad servicetekniker i syftet att undvika all typer av risker.72 Montering Fläkten kan installeras på vägg eller i underkanten på ett skåp; använd mallen H för att borra hålen på rätt avstånd, om sådan medlevererats, i annat fall placeras fläkten på väggen eller mot skåpets underdel och hålen märks ut med en blyer- tspenna. Fixering på vägg – Sätt i väggpluggarna J i de borrade hålen och två skruvar K i de övre hålen, avlägsna gallret och häng upp fläkten på de 2 skruvarna, sätt avslutningsvis i den tredje skruven L från fläktens insida och dra åt samtliga skruvar. Fixering under skåp – Fixera fläkten med 4 skruvar M från skåpets insida. Funktion Fläkten är utrustad med en manöverpanel med en hastighe- tskontroll och en strömbrytare för spishällens belysning. Öppna alltid matosfångaren N*. I det fall er produkt är försedd med en elektriskt eller meka- niskt styrd ventil, används de tillgängliga tangenterna och/eller tryckknapparna och/eller vreden för att kontrollera belysningen och för att öppna och stänga ventilen. Underhåll Rengöring Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen! Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL! Fettfilter Detta suger upp fettpartiklar som bildas i samband med matlagningen. Följande typer av filter kan vara monterade i gallerhållaren: Pappersfilter skall bytas ut en gång i månaden, eller om fil- trets ovansida är färgad, när färgen syns genom gallrets öp- pningar. Metallfilter skall rengöras en gång i månaden med ett milt rengöringsmedel, för hand eller i diskmaskin med låg tempe- ratur och ett kort diskprogram. I det fall fettfiltret av metall diskas i diskmaskin kan en mis- sfärgning uppstå utan att detta på något sätt påverkar filtrerin- gskapaciteten. Öppna gallret med hjälp av krokarna P och lossa spärrarna R1 eller R2 för att komma åt filtret. Metallfiltret med inbyggd fästanordning saknar stödgaller, dra när filtret skall avlägsnas lossningsfjädrarna P4 bakåt och dra ut filtret nedåt. Kolfilter (gäller endast filterversionen) Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen. Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är un- der alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad. Filtret kan INTE rengöras eller återanvändas. En av följande typer kan användas: Rektangulärt S1, S2 eller S3: Montering (S1 eller S2): för in den bakre kanten T och kroka fast i framkanten (U). Montering (S3): Avlägsna locket W genom att vrida knoppar- na O 90°. Sätt i koldynan i uttaget inuti fläkten och fixera den genom att vrida knopparna O 90°, stäng locket. Följ instruktionerna i motsatt ordning vid nedmontering. Cirkelformat (V1-V2-V3-olika modeller): Bajonettfattning positionera filtret mitt över motorskyddet och kontrollera att referensmärkningen X1 eller X2 eller X3 på kolfiltret motsvarar referensmärkningen Y1 eller Y2 på mata- ranordningen, vrid det därefter medsols; vid nedmontering vrider man filtret motsols. Kom ihåg att lyfta upp fliken Z nå- got om fläkten är försedd med en sådan. Byte av Lampor Koppla ur apparaten från elnätet. Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem. Byt ut den trasiga lampan med en lampa av samma typ enligt anvisningarna på märkplåten eller intill fläktens lampa. Ta av gallret. Avlägsna den skadade lampan och byt ut den mot en ny (se nedanstående tabell): Lampa Effekt (W) Fäste 28 E14 Spänning (V) Storlek (mm)

67 (Längd lju- spunkt) Kod ILCOS D (överensstämmer med IEC 61231)
