HNS91211X - Cappa da cucina BEKO - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo HNS91211X BEKO in formato PDF.
| Caratteristica | Dettagli |
|---|---|
| Tipo di cappa | Cappa decorativa |
| Dimensioni (L x P x A) | 90 x 50 x 70 cm |
| Portata di aspirazione | Max 700 m /h |
| Livelli di velocit | 3 livelli di potenza |
| Filtro grassi | Filtro metallico, lavabile in lavastoviglie |
| Illuminazione | LED, 2 lampade |
| Funzionamento | Estrazione o ricircolo (kit di ricircolo non incluso) |
| Livello sonoro | Max 65 dB |
| Classe energetica | A |
| Installazione | Installazione a parete |
| Accessori inclusi | Viti di montaggio, manuale d'uso |
| Garanzia | 2 anni |
Domande frequenti - HNS91211X BEKO
Domande degli utenti su HNS91211X BEKO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale HNS91211X - BEKO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HNS91211X del marchio BEKO.
MANUALE UTENTE HNS91211X BEKO
Filtro ai carboni attivi
Aktivkohlefilter
Charcoal filter

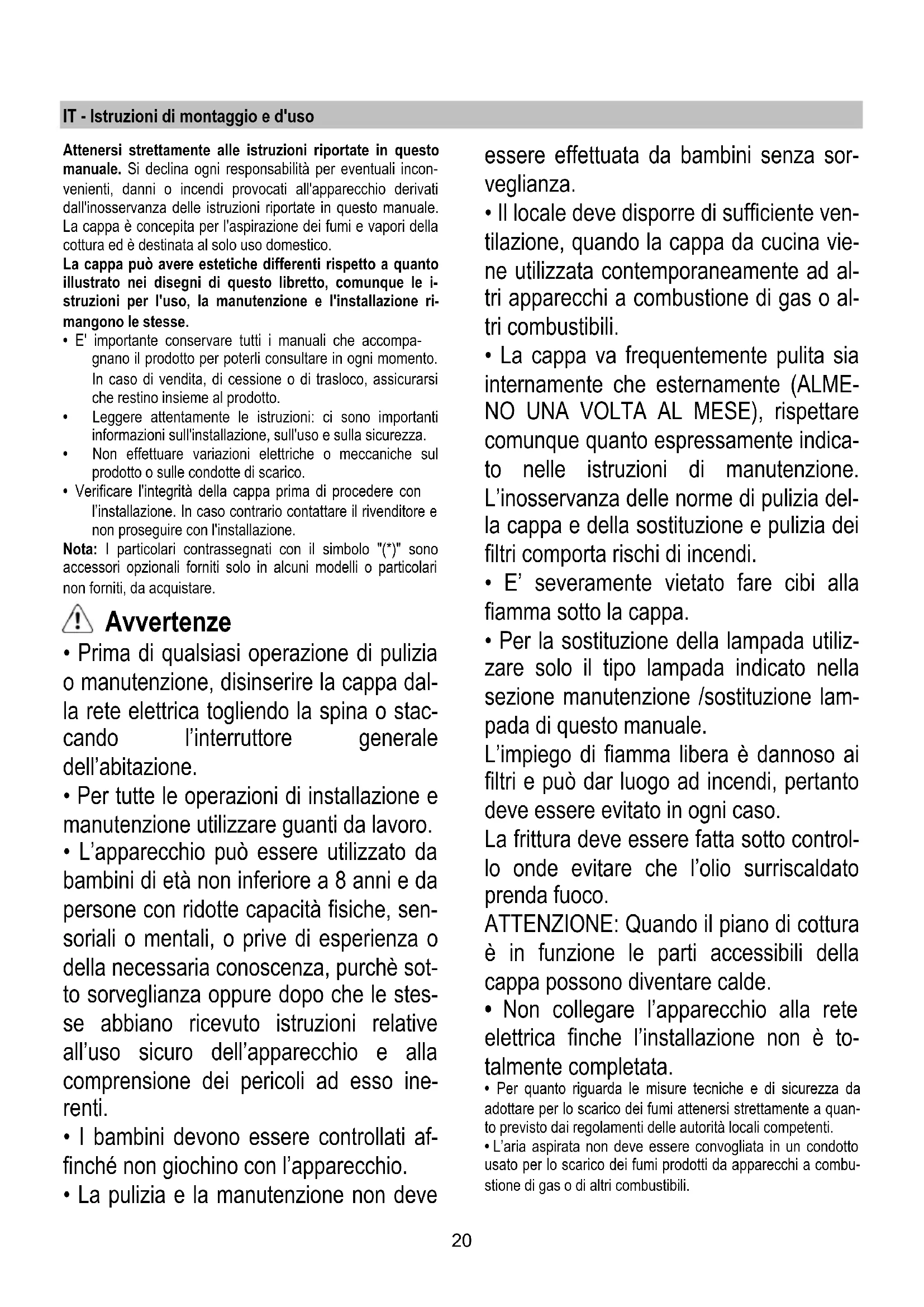

IT - Istruzioni di montaggio e d'uso
Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.
La cappa può essere estetiche differenti rispetto a quanto illustrato nei disegni di quello libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.
- E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
- Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
- Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
- Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.
Note: I particolari contrassegnati con il symbolo "(*) sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.
Avvertenze
- Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
- Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
- L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privè di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
- I bambini devono essere controllati affinché non giochino con l'apparecchio.
- La pulizia e la manutenzione non deve
essere effettuata da bambinienza sorveglianza.
- Il locale deve disponre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
- La cappa va frequentlymente pulita via internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostuzione e pulizia dei filtri comporta rischi di incendi.
- E' severamente vietato fare cibi alla fiamma sotto la cappa.
- Per la sostituzione della lampada utilizzare solo il tipo lampadaindicato nella sezione manutenzione /sostituzione lampada di questo manuale.
L'impiego di fiamma libera è dannioso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.
La frittura deve essere fatta sotto controlo onde evitare che l'olio surriscaldato prenda fuoco.
ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.
Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
- Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
- L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
- Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
- Maiutilizzare la cappa senza griglia correttamente montata!
- La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamenteindicato.
- Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
- Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'infallazione.
- In caso di dubbio, consulhare il centro di assistenza autorizzato o personale qualificato similare.
ATTENZIONE!
- La mancata installatione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui comportare rischi di natura elettrica.
- Non utilizzato con un programmatore, timer, telemando separato o qualsiasi altri dispositivo che si attiva automaticamente.
Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.
Il significato sul prodotto o sulla documentazione di accompagnamento indica che quello prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:
- Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: Quando iniziata a cucinare, accenderre la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后期 della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il systemà di riduzione degli odori, sostituire, quando è necessario, il/i filtrato/ici carbone. Per Maintainere ben efficiente il filtrato del grasso, pulirlo in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo del systemà di
canalizzazione individato in quello manuale.
Utilizzazione
La cappa è realizzata per essere utilizzata in versione aspi-rante ad evacuatione esterna o filtrante a ricircolo interno.
Versione aspirante
La cappa è fornita di una uscita d'aria superiore B1 e opzionalmente anche di una uscita posteriore B2*, per lo scarico dei fumi verso l'esterno.
Scegliere la più idonea e applicare la flangia C a corredo, chiudere sempre il foro inutilizzato con il tappo D* a corredo se previsto.
Note: in alcuni modelli il foro superiore B1 viene fornito chiuso: Premere con decisione per staccare la parte prefratturata che chiude il foro di scarico e rimuoverla.
Attenzione! la parte prefratturata non può essere più rimondata al suoizio, eseguire questa operazione solo se si è sicuri del tipo di installmente da eseguire.
Attenzione! In alcuni modelli il foro di uscita posteriore non è subito accessibile,anche togliendo il tappo (se più montato), in quello caso togliere il pezzo in plastica E1 o E2 che ostrui-sce il foro sfilandolo, aiutandi si con una pinza e con un taglierino. Controllare che il selettore aspirante/filtrante (all'interno della cappa) G sua in posizione aspirante(A).
Versione filtrante
Nel caso non sia possibile scaricare i fumi e vapori della cottura versuso l'esterno, si cui utilizzare la cappa in versione filtrante montando un filtrato al carbone, i fumi e vapori vengono riciicati atraverso la sgrigliatura anteriore posta sopra il pannello comandi. Controllare che il selettore aspirante/filtrante (all'interno della cappa) G sua in posizione filtrante (F).
Installazione
La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più Bassa della cappa da cucina deve essere non inferiore a 60cm in caso di cucine elettriche e di 75cmin caso di cucine a gas o miste.
Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.
Collegamento Elettrico
La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancche后再 installazione. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche后再 installazione, aplicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmente.
ATTENZIONE!
Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.
Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.
Montaggio
La cappa può essere installata sul muro o sul fondo di un pensile; se fornita, utilizzate la dima H per forare alla giusta distanza, altrimenti appoggiare la cappa alla parete o sul fondo del pensile e segnare con una matita i forn di esquire.
Fisaggio alla parete - Inserire i tasselli a muro J nei fori eseguiti e due viti K nei fori superiori, togliere la griglia e agganciare la cappa alle 2 viti, infine, dall'interno, inserire la terza vite L e serrarle tutte.
Fissaggio al pensile - Fissare la cappa con 4 viti M dall'interno del pensile.
Funzionamento
La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.
Apire sempre il raccogli vapore N^
Se il vosto prodotto è provvisto di valvola ad azionamento elettrico o meccanico, i tasti e/o i pulsanti e/o le manopole a disposizione servono per il controllo delle luci e per l'apertura e chiusura della valvola.
Manutenzione
Pulizia
Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!
Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!
Filtro antigrasso
Trattiene le particelle di grasso derivanti alla cottura.
Se situato all'interno di una griglia supporto, cui sono degli dei tipi seguenti:
Il filtr di carta devesse essere sostituito una volta al mese o se colorato nel lato superiore, quando la colorazione traspare dai fori della griglia.
Il filtrato metallico deve essere pulito una volta al mese, con detergenti non aggressivi, manualmente oppure in lavastoviglie aasse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtrato antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.
Per accedere al filtrlo grassi aprire la griglia tramite gli sganci P e liberarlo dai fermi R1 o R2.
Il filtrato metallico autoportante non ha griglia di supporto, per rimuoverlo tirare le molle di sgancio P4 verso dietro ed estrarre il filtrato verso il basso.
Filtro ai carboni attivi (Solo per Versione Filtrante)
Trattiene gli odori sgradevoli derivanti alla cottura.
La saturazione del filtro carbone si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi. NON può essere lavato o rigenerate
Può essere uno dei tipi seguenti:
Rettangolare S1, S2 o S3:
Montaggio (S1 o S2): insere il lato posteriori Te agganciarre anteriormente (U).
Montaggio (S3): Rimuovere il coperchio W girando di 90^ i pomelli O.
Inserire il materassino di carbone all'interno del vano apposto e fissarlo girando di 90^ il pomello O, richiudere il coperchio.
Procedere in senso inverso per lo smontaggio.
Circolare(V1-V2-V3-vari modelli):
Incastro a baionetta posizionarlo al centro a copertura della griglia proteggi motore avendo cura che il riferimento X1 o X2 o X3 sul filtrato al carbone corrisponda con il riferimento Y1 o Y2 sul convogliatore, girare poi in senso orario; in caso di smontaggio girare in senso antiorario, se provvisto di linguetta Z ricordarsi di sollevarla prima leggermente.
Sostituzione Lampade
Disinserire l'apparecchio dallere te rete elettrica.
Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.
Sostituire la lampada danneggiata con una dello stesso tipoosi come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.
Rimuovere la griglia.
Togliere la lampada danneggiata e sostituirla con una nuova (vedi tabella除去):
| Lampada | Potenza (W) | Attacco | |
| 28 | E14 | ||
| Tensione (V) | Dimensione (mm) | ||
| 230 | 67 (Lunghezza Centro Luce) | ||
| Codice ILCOS D (in accordo a IEC 61231) | |||
| HSGSB/C/UB-28-230-E14-67 | |||
Rimontare la griglia.
Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
