РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HNS91211X BEKO

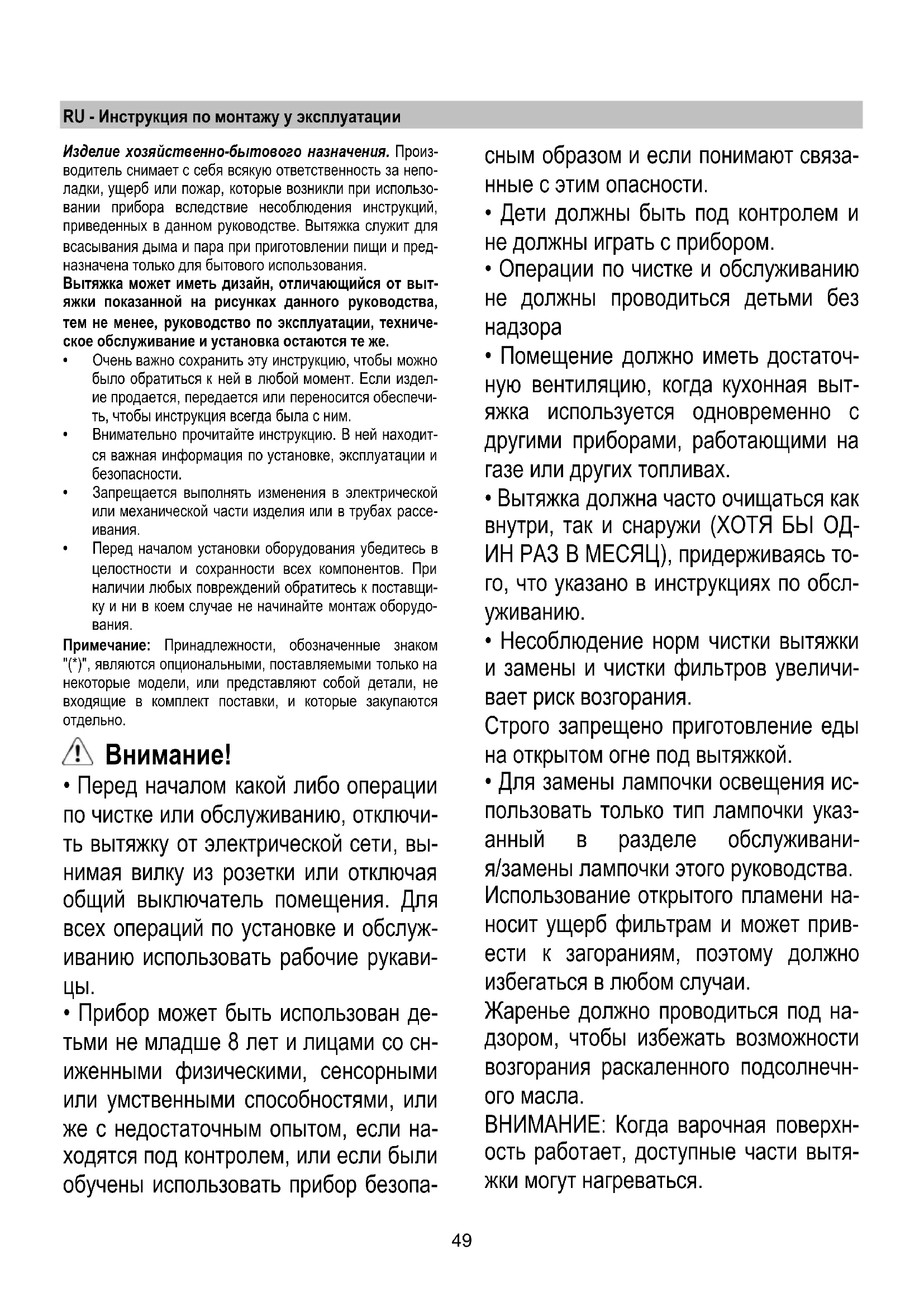

Szerelje vissza a rostélyt. Amennyiben a világítás nem működik, mielőtt a műszaki szer- vizszolgálatot hívná ,ellenőrizze, hogy az égők helyesen ille- szkednek-e a foglalatba.49 RU - Инструкция по монтажу у эксплуатации Изделие хозяйственно-бытового назначения. Произ- водитель снимает с себя всякую ответственность за непо- ладки, ущерб или пожар, которые возникли при использо- вании прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Вытяжка служит для всасывания дыма и пара при приготовлении пищи и пред- назначена только для бытового использования. Вытяжка может иметь дизайн, отличающийся от выт- яжки показанной на рисунках данного руководства, тем не менее, руководство по эксплуатации, техниче- ское обслуживание и установка остаются те же.

• Очень важно сохранить эту инструкцию, чтобы можно было обратиться к ней в любой момент. Если издел- ие продается, передается или переносится обеспечи- ть, чтобы инструкция всегда была с ним.

• Внимательно прочитайте инструкцию. В ней находит- ся важная информация по установке, эксплуатации и безопасности.

• Запрещается выполнять изменения в электрической или механической части изделия или в трубах рассе-

• Перед началом установки оборудования убедитесь в целостности и сохранности всех компонентов. При наличии любых повреждений обратитесь к поставщи- ку и ни в коем случае не начинайте монтаж оборудо-

Примечание: Принадлежности, обозначенные знаком "(*)", являются опциональными, поставляемыми только на некоторые модели, или представляют собой детали, не входящие в комплект поставки, и которые закупаются

• Перед началом какой либо операции по чистке или обслуживанию, отключи- ть вытяжку от электрической сети, вы- нимая вилку из розетки или отключая общий выключатель помещения. Для всех операций по установке и обслуж- иванию использовать рабочие рукави-

• Прибор может быть использован де- тьми не младше 8 лет и лицами со сн- иженными физическими, сенсорными или умственными способностями, или же с недостаточным опытом, если на- ходятся под контролем, или если были обучены использовать прибор безопа- сным образом и если понимают связа- нные с этим опасности.

• Дети должны быть под контролем и не должны играть с прибором.

• Операции по чистке и обслуживанию не должны проводиться детьми без

• Помещение должно иметь достаточ- ную вентиляцию, когда кухонная выт- яжка используется одновременно с другими приборами, работающими на газе или других топливах.

• Вытяжка должна часто очищаться как внутри, так и снаружи (ХОТЯ БЫ ОД- ИН РАЗ В МЕСЯЦ), придерживаясь то- го, что указано в инструкциях по обсл-

• Несоблюдение норм чистки вытяжки и замены и чистки фильтров увеличи- вает риск возгорания. Строго запрещено приготовление еды на открытом огне под вытяжкой.

• Для замены лампочки освещения ис- пользовать только тип лампочки указ- анный в разделе обслуживани- я/замены лампочки этого руководства. Использование открытого пламени на- носит ущерб фильтрам и может прив- ести к загораниям, поэтому должно избегаться в любом случаи. Жаренье должно проводиться под на- дзором, чтобы избежать возможности возгорания раскаленного подсолнечн-

ВНИМАНИЕ: Когда варочная поверхн- ость работает, доступные части вытя- жки могут нагреваться.50

• Не подключать прибор к электричес- кой сети до тех пор, пока установка полностью не закончена.

• То что касается технических мер и мер безопасности в применении до сброса паров строго придерживаться того что предусматривается по нормам локальных компетент- ных органов.

• Всасываемый воздух не должен выпускаться в трубу, используемую для выбросов дымов приборами, работа- ющими на газе или других топливах.

• Не использовать или оставлять вытяжку без

правильно установленных с риском получить удар электр- ическим током.

• Никогда не использовать вытяжку без правильно устано- вленной решётки!

• Вытяжка НИКОГДА не должна использоваться, как опор- ная поверхность, если только не указано иначе.

• Использовать только винты для фиксирования в компле- кте с продуктом для установки или, если нет в

приобрести винты правильного типа.

• Использовать правильную длину винтов, указанную в руководстве по установке.

• В случае сомнений, консультироваться в авторизирован- ном центре по обслуживанию или с квалифицированным персоналом.

• Неустановка соответствующих винтов и приспосо- блений для фиксирования в соответствии с этими инструкциями может привести к рискам электриче- ского происхождения.

• Не используйте устройство с программатором, таймером, отдельным пультом дистанционного уп- равления или любым другим устройством, которое включается автоматически. Данное изделие промаркировано в соответствии с Европ- ейской директивой 2012/19/EC по утилизации электричес- кого и электронного оборудования (WEEE). Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные пос- ледствия для окружающей среды и здоровья человека.

на самом изделии или сопроводительной документации указывает, что при утилизации данного изделия с ним нельзя обращаться как с обычными быто- выми отходами. Вместо этого, его следует сдавать в соо- тветствующий пункт приемки электрического и электронн- ого оборудования для последующей утилизации. Сдача на слом должна производиться в соответствии с местными правилами по утилизации отходов. За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращ- айтесь в местные органы власти, в службу по утилизации отходов или в магазин, в котором Вы приобрели данное

Устройство разработано, испытано и изготовлено в соотв-

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Предложения для правильного использования в целях снижения воздейств- ия на окружающую среду: Включите вытяжной колпак на минимальной скорости, когда начинаете готовить, и

вьте его работать в течение нескольких минут после того, как закончите готовить. Увеличивайте скорость только в случае большого количества дыма и пара, и прибегайте к использованию повышенных скоростей только в экстрем- альных ситуациях. Заменяйте угольный фильтр(ы), когда это необходимо, для поддержания хорошей эффективно- сти уменьшения запахов. Очищайте жировой/

р(ы), когда это необходимо, для поддержания хорошей эффективности жирового фильтра. Используйте максима- льный диаметр системы воздуховодов, указанный в данн- ом руководстве, для оптимизации эффективности и мин- имизации уровня шума. Пользование Вытяжка сконструирована для работы в режиме отвода воздуха наружу или рециркуляции воздуха. Исполнение с рециркуляцией Вытяжка оснащена верхним выходным отверствием В1 и допольнительным отверствием В2* на тыльной стороне для выброса дымов. Выбирайте самое подходящее отверствие и прикрепите фланец, входящий в комлект, затем заглушите ненужное отверствие крышкой D* . Примечание: в некоторых моделях верхнее отверстие B1 закрыто: нажать с силой на надрезанную часть, кот- орая закрывает выводное отверстие и снять ее. Внимание! Надрезанная часть не восстанавливается на своем месте, поэтому выполнить эту операцию в том случае, если вы уверенны в типе монтажа, который будет выполняться. Внимание! В некоторых моделях выходное отверствие

тыльной стороне после снятия крышки (когда она смо- нтирована) недоступное, в таком случае необходимо вын- имать пластмассовую крышку E1 или E2 щипцами или резаком. Убедитесь, чтобы переключатель G (внутри вытяжки) находилься в вытяжном режиме (A). Исполнение с отводом воздуха В случае если невозможно удалить дымы, образовавшие- ся в результате приготовления пищи, можно использовать вытяжку в фильтрующем режиме, установиив угольный фильтр, с помощью которого дымы поподают повторно в переднюю рещетку, установленную над панелью управл- ения. Проверите, чтобы переключатель находилься в фильтрующем режиме (F).51

Расстояние нижней грани вытяжки над опорной плоскост- ью под сосуды на кухонной плите должно быть не менее 60cm – для электрических плит, и не менее 75cm для газ- овых или комбинированных плит. Если в инструкциях по установке газовой плиты оговорено большее расстояние, то учтите это. Электрическое соединение Напряжение сети должно соответствовать напряжению, указанному на табличке технических данных, которая размещена внутри прибора. Если вытяжка снабжена вил- кой, подключите вытяжку к штепсельному разъему. Он должен отвечать действующим правилам и быть распол- ожен в легкодоступном месте. Включить в розетку можно после установки. Если же вытяжка не снабжена вилкой (прямое подключения к сети), или штепсельный разъем не расположен в доступном месте, также и после установки, то используйте надлежащий двухполюсный выключатель, обеспечивающий полное размыкание сети при возникнов- ении условий перенапряжения 3-ей категории, в соответс- твии с инструкциями по установке.

прежде чем подключить к сети питания электрическую систему вытяжки и проверить исправное функционирова- ние ее убедитесь в том, что кабель питания правильно смонтирован. Внимание! Во избежание всяких рисков, операция по замене кабеля питания должна быть произведена персо- налом компетентной службы техобслуживанияa.

Вытяжку можно повесить на стену или поставить на дно шкафа; используйте картонный шаблон H (если он входти в комплект) для определения места просверливания, в противном случае повесьте вытяжку на стену или постав- ьте на дно шкафа и пометите карандашом отверствия . Крепление к стене: вставьте расширтельные пробки J в заранеe просверленные отверствия и два винта K в верх- ние отверствия, снимите решетку, зафиксируйте вытяжку на винтах L и затем затяните. Крепление к шкафу: привинтить вытяжку с помощью 4 винтов M внутри шкафа. Функционирование Вытяжка оснащена панелью управления для контроля скорости вытяжного вентилятора и включения света для освещения рабочей поверхности плиты. Открывайте всегда деталь для сбора дыма N*. Если ваше изделие имеет механический или электрическ- ий клапан, кнопки, и/или клавиши, и/или ручки настройки служат для управления подсветкой и для открытия и зак- рытия клапана.

Для очистки используйте ТОЛЬКО специальную тряпку, смоченную нейтральным жидким моющим средством. НЕ ИСПОЛЬЗУЙТЕ НИКАКИЕ ИНСТРУМЕНТЫ ДЛЯ ОЧИС- ТКИ. Не применяйте средства, содержащие абразивные материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ! Фильтры задержки жира Удерживает частицы жира, исходящие от плиты. При установке внутри решетки фильтри имеютя в следу- ющих вариантах: Бумажный фильтр подлежит замене раз в месяц или при цветной верхней части, замена рекомендуется в том слу- чае, когда цвет становится видным через отверствия ре-

Металлический фильтр промывается вручную раз в месяц с помощью моющих неабразивных средств или в посудомоечных машинах при низких температурах и коро- тком рабочем цикле. При мытье в посудомоечной машине может иметь место некоторое обесцвечивание фильтра задержки жира, но его фильтрующая характеристика остается абсолютно неизменной. Для того,чтобы достать фильтр от жиров, необходимо открыть решетку с помощью крючков Р и

ть штифты R1 или R2. Самонесущий металлический фильтр не снабжен несущей решеткой; для снятия его, тяньте фиксаторы Р4 кзади и выньте фильтр книзу. Угольный фильтр (только в режиме рециркуля-

Удаляет неприятные запахи кухни. Насыщение угольного фильтра происходит по истечении более или менее длительного периода эксплуатации, предопределяемого типом кухни и периодичностью очист- ки жировых фильтров. В любом случае, заменяйте картр- идж по крайней мере через каждые 4 месяца. Угольный фильтр НЕ подлежит мойке или регенерации. имеется в следующих вариантах : Прямоугольный S1 или S2 или S3: Установка (S1 или S2): вставить тыльную сторону T и прикрепит на передней части (U). Установка (S3): выньте колпак W, повернув на 90° рукоя-

Вставьте сменный угольный элемент внутрь соответству- ющей полости, зафиксируйте его, повернув на 90є рукоя- ткe О, закройте вновь колпак. Для снятия, выполните операцию в обратной послед- овательности.

V1-V2-V3-разные модели): Установите фильтр посреди защитной решетки внутренн- его механизма и проверите, чтобы X1 или X2 или X3 на угольном фильтре совпали с Y1 или Y2 на зонте, затем поворачивайте по часовой стрелке ; для демонтажа при наличие детали (язычка) Z поднимайте ее и затем повор- ачивайте против часовой стрелки.52 Замена ламп Отключите прибор от электросети. Внимание! Прежде чем прикасаться к лампам убедитесь в том, что они остыли. Заменить поврежденную лампочку на новую такого же типа, как указано на этикетке, или рядом с лампочкой на

Снимите фильтры задержки жира или вытяжную решетку. Выкрутите поврежденную лампу и замените ее новой (см. приведенную ниже

67 (высота свето- вого центра) Код ILCOS D (по системе IEC 61231)

HSGSB/C/UB-28-230-E14-67

Установите вновь фильтры задержки жира или вытяжную
