GEBRUIKSAANWIJZING CSE7HKEW3 PANASONIC

Lees voor u het apparaat gebruikt deze gebruiksinstructies grondig en bewaar ze voor toekomstig gebruik.

БЪЛГАРСКИ 66 \~ 73

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen verwijzen naar handelingen die VERPLICHT zijn.

Om persoonlijk letsel, letsel aan anderen en schade aan eigendommen te voorkomen, dient u de volgende instructies op te volgen. Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassifi ceerd zoals hieronder is aangegeven:

Waarschuwing

Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel.

Opgepast

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

Afstandsbediening

- Gebruik geen oplaadbare (Ni-Cd) batterijen.

- Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken.

- Verwijder de batterijen indien het apparaat gedurende lange tijd niet zal worden gebruikt.

- Plaats nieuwe batterijen van hetzelfde type met de aangegeven polariteit. Zo voorkomt u defecten aan de afstandsbediening.

Binneneenheid

• U dient de eenheid niet zelf te installeren, te verwijderen en opnieuw te installeren. Onjuiste installatie kan leiden tot lekkage, een elektrische schok of brand. Neem contact op met een erkende dealer of specialist voor de installatiewerkzaamheden.
• Steek niet uw vingers of vreemde voorwerpen in het apparaat.
• Probeer de eenheid niet zelf te repareren.

Binneneenheid

• Plaats de eenheid niet in een omgeving waarin mogelijk een gevaar voor explosie bestaat.
• Reinig de eenheid niet met water, benzeen, verdunner of schuurpoeder.
• Gebruik het apparaat niet voor andere doeleinden, zoals voor het conserveren van voedsel.
• Gebruik in de buurt van de luchtuitlaat geen apparatuur die werkt met brandstoffen.
• Stel het apparaat niet voor lange tijd direct bloot aan koude lucht.
• Zorg ervoor dat de afvoerleiding correct is aangesloten. Als dit niet het geval is, kan er lekkage ontstaan.
• Ventileer de kamer regelmatig.

Stroom Toevoer

• Sluit geen andere apparaten aan op hetzelfde stopcontact.
• Breng geen wijzigingen aan aan het netsnoer.
• Gebruik geen verlengsnoer.
  • Bedien het apparaat niet met natte handen.
• Gebruik het voorgeschreven netsnoer.
• Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een servicevertegenwoordiger van de fabrikant of een gelijkwaardig gekwalifi ceerd persoon om een mogelijk gevaar te voorkomen.

- Deze apparatuur moet geaard worden en het is strengstens aanbevolen een aardlekschakelaar (ELCB) of een differentieelschakelaar (RCD) te installeren. Anders kan, bij functionele storingen, een elektrische schok of brand veroorzaakt worden.

- Schakel in noodgevallen of abnormale omstandigheden (brandgeur, enz.) de stroomtoevoer uit en vraag uw dichtsbijzijnde handelaar om advies.

Luchtinlaat

Luchtuitlaat

Stroom Toevoer

• Schakel de voeding uit voordat u het apparaat reinigt of er onderhoud aan pleegt.
• Schakel de voeding uit als het apparaat voor lange tijd niet zal worden gebruikt.
• Deze airconditioner is uitgerust met een ingebouwd apparaat voor bescherming tegen hoge stroomtoevoer. Om uw airconditioner verder te beschermen tegen beschadiging door buitengewoon sterke bliksemactiviteit, kunt u deze loskoppelen van de stroombron. Raak de airconditioner niet aan tijdens bliksem, het kan dan een elektrische schok geven.

Luchtinlaat

Luchtinlaat

Luchtuitlaat

Buiteneenheid

- Ga niet op het apparaat zitten of staan en zet niets er bovenop.

- De scherpe aluminium vin niet aanraken.

- Zorg ervoor dat de afvoerleiding correct is aangesloten. Als dit niet het geval is, kan er lekkage ontstaan.

- Controleer na een lange gebruiksperiode het installatierek op beschadiging.

Buiteneenheid

- Steek niet uw vingers of vreemde voorwerpen in het apparaat.

Dit apparaat is niet bedoeld om zonder toezicht te worden gebruikt door jonge kinderen of mensen met een handicap. Houd toezicht op jonge kinderen om te voorkomen dat zij met het apparaat gaan spelen.

MILIEUVEREISTEN

Batterijen afdanken

NL Batterij niet weggooien, maar inleveren als KCA.

Hartelijk dark voor de aanschal van de Panasonic airconditioner

INHOUDSOPGAVE

VEILIGHEIDSMAATREGELEN

42

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

AFDANKEN NA EINDE LEVENSDUUR

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren).

Dit symbool betekent in Europa dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. In Nederland kunt u uw producten bij uw winkelier inleveren bij de aanschaf van een vergelijkbaar nieuw product. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval. Neem contact op met uw gemeente voor meer informatie over het dichtstbijzijnde inzamelingspunt of raadpleeg www.nvmp.nl, www.ictoffice.nl of www.stibat.nl.

Voor zakelijke gebruikers in de Europese Unie

Neem voor het weggooien van elektrische en elektronische apparatuur contact op met uw leverancier voor verdere informatie.

Informatie over verwijdering van afval in landen buiten de Europese Unie

Dit symbool is alleen geldig in de Europese Unie. Neem wanneer u dit product wilt weggooien, contact op met de lokale overheid of uw leverancier en vraag wat de juiste verwijderingsmethode is.

• Schakel het apparaat niet in wanneer u net de vloer geboend hebt. Lucht de kamer na het boenen eerst goed, alvorens het apparaat te gebruiken.
• Installeer het apparaat niet op plaatsen met olieachtige dampen of rook.

GEBRUIKSOMSTANDIGHEDEN

Gebruik deze airconditioner binnen het volgende temperatuurbereik

(CU-E7HKE-3, CU-E9HKE-3, CU-E12HKE-3, CU-E15HKE-3)

Temperatuur (°C)		Binnen Buiten
		*DBT *WBT	*DBT *WBT
KOELEN	Maximum 32 23 43 26
	Minimum 16 11 16 11
VERWARMEN	Maximum 30 - 24 18
	Minimum 16 - -15 -6

ATTENTIE: Wanneer de buitentemperatuur buiten het hierboven vermelde temperatuurbereik ligt, zal de verwarmingscapaciteit aanzienlijk afnemen en zal het apparaat ter beveiliging misschien niet meer functioneren.

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

Temperatuur (°C)		Binnen Buiten
		*DBT *WBT	*DBT *WBT
KOELEN	Maximum 32 23 43 26
	Minimum 16 11 16 11
VERWARMEN	Maximum 30 - 24 18
	Minimum 16 - -10 -11

* DBT: Droge bolttemperatuur
* WBT: Natte bolttemperatuur

MULTI AIRCONDITIONER FUNCTIE MULTI AI

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

DEFINITIE

Het multi-airconditionersysteem heeft één buiteneenheid, die aangesloten is aan diverse binneneenheden.

BINNENEENHEID

• Het is mogelijk de binnenheden individueel of tegelijkertijd te laten functioneren.
• De prioriteit wordt gegeven aan de bedrijfsmodus van die eenheid, die het eerste ingeschakeld werd.
• Tijdens het bedrijf kunnen de verwarmings- en koelmodus niet tegelijkertijd voor de verschillende eenheden ingeschakeld worden.
• De stroomindicator knippert om te tonen, dat de binneneenheid gereed is voor de verschillende bedrijfsmodi.

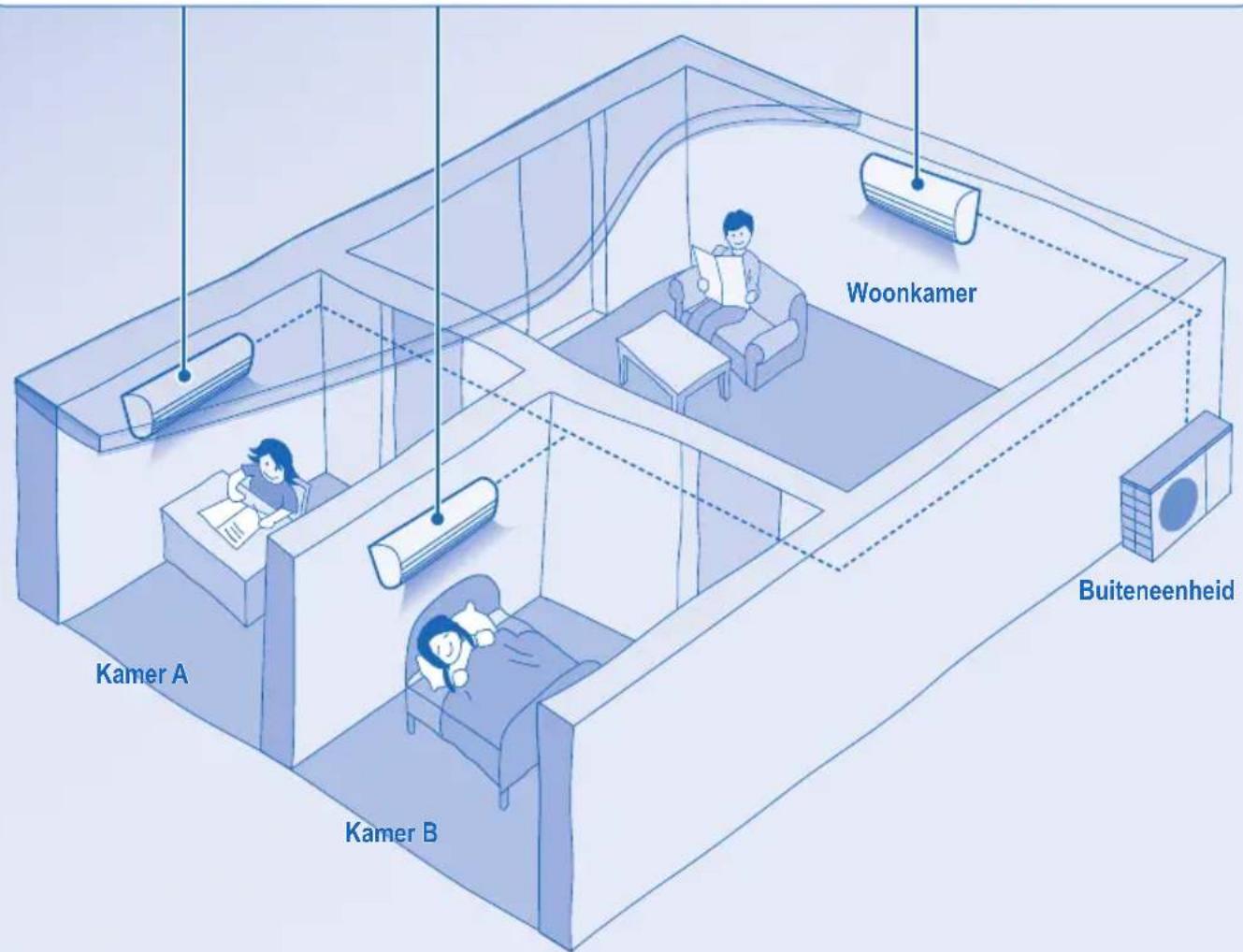

Woonkamer Kamer A Kamer B Buiteneenheid

Opgepast

PATROL

e-lon

en werkingen moeten zelfs worden geactiveerd wanneer de air conditioner uit staat. In deze staat, als de e-ion or eenmaal AAN is, zal de unit werken met AUTO ventilatie en luchstromen.

e-ion

- bedrijf kan echter niet geactiveerd worden, wanneer een andere binneneenheid het verwarmingsbedrijf activeert.

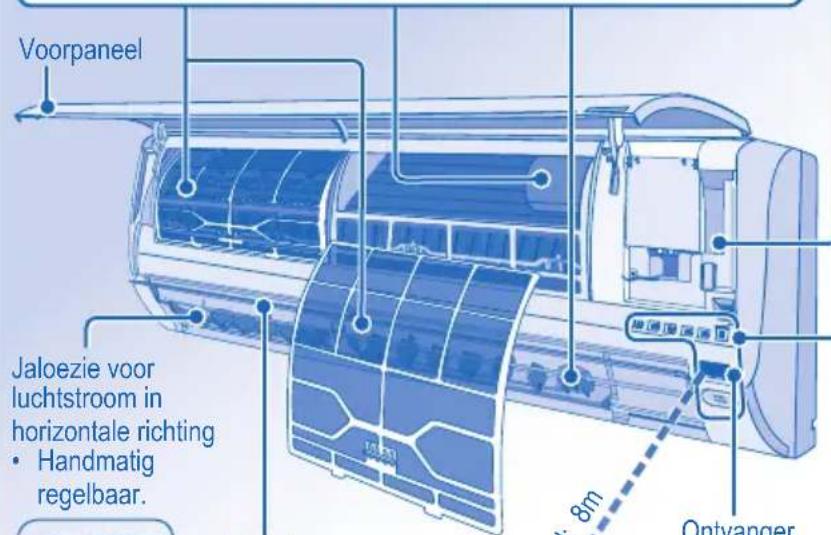

e-ion LUCHTZUIVERINGSSYSTEEM

Niet aanraken als het apparaat actief is

e-ion filters

Actieve e-ion stroom module

Actieve e-ion generator

Voorpaneel Jaloezie voor luchtstroom in horizontale richting • Handmatig regelbaar. 8m Ontvanger

Jaloezie voor luchtstroom in verticale richting

- Niet handmatig regelen.

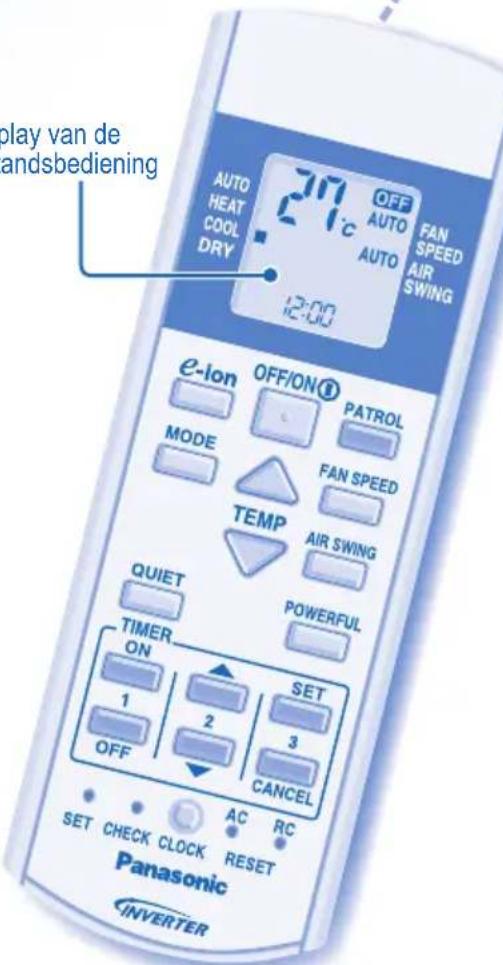

Display van de afstandsbediening

play van de andsbediening AUTO HEAT COOL DRY 27°C OFF AUTO AUTO FAN SPEED AIR SWING 12:00 e-ion OFF/ON® PATROL MODE FAN SPEED TEMP AIR SWING QUIET POWERFUL TIMER ON SET 1 2 3 OFF CANCEL SET CHECK CLOCK RESET AC RC Panasonic INVERTER

Knop auto OFF/ON

- Wordt gebruikt, wanneer u de afstandsbediening niet bij de hand hebt of bij storingen.

Actie Stand
Druk 1 maal op de knop. Automatisch
Houd de knop ingedrukt, totdat u één pieptoon hoort en laat de knop vervolgens los.	Bij koelen
Houd de knop ingedrukt, totdat u één pieptoon hoort en laat de knop vervolgens los.Houdt opnieuw ingedrukt, totdat 2 pieptonen te horen zijn, en laat dan los.	Bij verwarmen
Druk op de toets, om uit te schakelen.

INDICATOR

I

POWER

(Groen)

I

IMER

(Oranje) (Oranje)

|

UIET

nje)

( x - 2x) t - xy^2 = ( x - 2x) f^ t

RFUL

nje)

|

e-ion

(Blauw)

(Blauw)

HET TOESTEL AAN- OF UITSCHAKELEN

- Let s.v.p. goed op de OFF-indicatie op de afstandsbediening, om te vermijden, dat het apparaat ongewild start/stopt.

DE TEMPERATUUR INSTELLEN

• Instellingsbereik: 16°C \~ 30°C.
• De unit laten werken binnen de aangeraden temperatuur kan leiden tot energiebesparing.
  VERWARMINGSMODUS: 20°C \~ 24°C.
  KOELINGSMODUS: 26°C \~ 28°C.
  DROOGMODUS : 1°C \~ 2°C onder kamertemperatuur.

DE BEDRIJFSMODUS KIEZEN

AUTO MODUS - Voor uw gemak

• Tijdens werkingsmodus fl ikkert het werkingssignaal.
- Het apparaat kiest elke 30 minuten een bedrijfsmodus, in overeenstemming met de ingestelde temperatuur, de buiten- en de binnentemperatuur. (CU-E7HKE-3, CU-E9HKE-3, CU-E12HKE-3, CU-E15HKE-3)
- Het apparaat kiest iedere 3 uur een werkingsstand op basis van de temperatuurinstelling, de buitentemperatuur en de kamertemperatuur. (CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

VERWARMINGSMODUS - Genieten van warme lucht

• Het apparaat heeft enige tijd nodig om op te warmen. Tijdens dit proces knippert het stroomlampje.
• Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.

KOELINGSMODUS - Genieten van koude lucht

DROOGMODUS - Drogen van de omgeving

VENTILATIESNELHEID SELECTEREN (5 OPTIES)

- Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus.

RICHTING VAN DE VERTICALE LUCHTSTROOM AANPASSEN (5 OPTIES)

• Hiermee houdt u de kamer geventileerd.
• Indien AUTO ingesteld is, zwaaien de jaloezieën automatisch omhoog/omlaag.
• In de verwarmingsmodus blaast de lucht een poosje horizontaal en begint daarna omlaag te blazen.

OM TE GENIETEN VAN ZUIVERE & FRISSE LUCHT

- Genereert negatieve ionen om een frisluchteffect te produceren en trekt stofdeeltjes aan, die dan opgevangen worden in de positief geladen e-ion fi Iters.

LUCHTKWALITEIT CONTROLEREN

• Controlesensor stelt de luchtkwaliteit vast.
• Wanneer de luchkwaliteit onvoldoende ie, zal de e-ionwerking automatisch starten.

GENIETEN VAN EEN RUSTIGE OMGEVING

- Deze bedrijfsfunctie reduceert het geruis van de luchtstroom.

TEMPERATUUR SNEL BEREIKEN

PATROL e-lon QUIET POWERFUL • , , en kunnen in alle bedrijfsfuncties geactiveerd worden en kunnen geannuleerd worden door opnieuw op de desbetreffende toets te drukken.

PATROL e-ion QUIET POWERFUL en of en kunnen niet tegelijkertijd geselecteerd worden.
PATROL e-ion - en werkingen moeten zelfs worden geactiveerd wanneer de air conditioner uit staat. In deze staat, als de e-ion indicator eenmaal AAN is, zal de unit werken met AUTO ventilatie en luchstromen. e-ion - bedrijf kan echter niet geactiveerd worden, wanneer een andere binneneenheid het verwarmingsbedrijf activeert.
en werkingen moeten zelfs worden geactiveerd wanneer de air conditioner uit staat. In deze staat, als de e-ion indicator eenmaal AAN is, zal de unit werken met AUTO ventilatie en luchstromen. e-ion - bedrijf kan echter niet geactiveerd worden, wanneer een andere binneneenheid het verwarmingsbedrijf activeert.

e-ion

DE TIMER INSTELLEN

- Om het apparaat op de geprogrammeerde tijd IN of UIT te schakelen.

Stel de timer in op ON of OFF.

Stel de tijd in. Bevestig.

• Om de ON- of OFF-instelling van de timer te annuleren, drukt u op ON of en vervolgens op . CANCEL
• Wanneer de ON-timer ingeschakeld is, start het apparaat eventueel (tot 35 minuten) vóór het eigenlijke geprogrammeerde tijdpunt, om op tijd de gewenste temperatuur te bereiken.
• De timer-functie baseert op de, op de afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald. Voor het instellen van de uurtijd verwijzen wij naar Voorbereiding Afstandsbediening op de achterkant hiervan.
• Indien de timer handmatig geannuleerd wordt of na een stroomuitval, kunt u de vorige programmering herstellen (zodra weer stroom voorhanden is), door op SET te drukken.

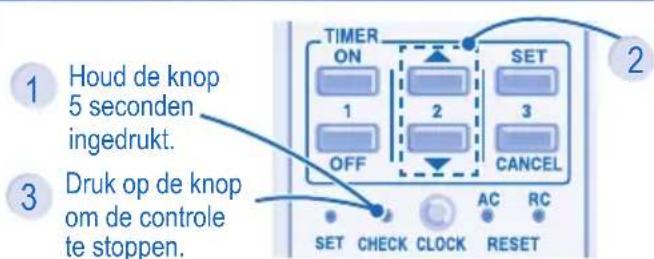

OPTIONELE INTSTELLINGEN

De controle start automatisch, zodra het apparaat aangeschakeld wordt met

Houd 5 seconden ingedrukt en laat dan los, om deze instelling te annuleren of terug te zetten.

Houd deze toets 5 minuten ingedrukt, om de helderheid van de indicator van het apparaat te dimmen of te terug te zetten.

Houd deze toets ongeveer 10 seconden ingedrukt, om de ingestelde temperatuur in °C of °F te tonen.

Houd deze toets ongeveer 5 seconden ingedrukt, om te tijdindicatie in 12-uur of in 24-uur te tonen.

Druk op deze toets, om de standaardinstelling van de afstandsbediening terug te zetten.

SET, AC RESET

Deze toets wordt in normaalbedrijf niet gebruikt.

Zet de temperatuur, in de koelmodus, 1°C hoger of, in de verwarmingsmodus, 2°C lager dan de gewenste temperatuur, om 10% energie te sparen.

Gebruik gordijnen om zonlicht en warmte van buiten te weren, om, tijdens de koeling, het energieverbruik te reduceren.

OPGEPAST

• Schakel de voeding uit voordat u het apparaat reinigt.
• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.

REINIGINGSINSTRUCTIES

• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep (pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40°C.

TIP

• Voor de beste prestaties en maximale energiebesparing reinigt u het fi Iter regelmatig.
• Neem contact op met de dichtstbijzijnde dealer voor seizoeninspecties.

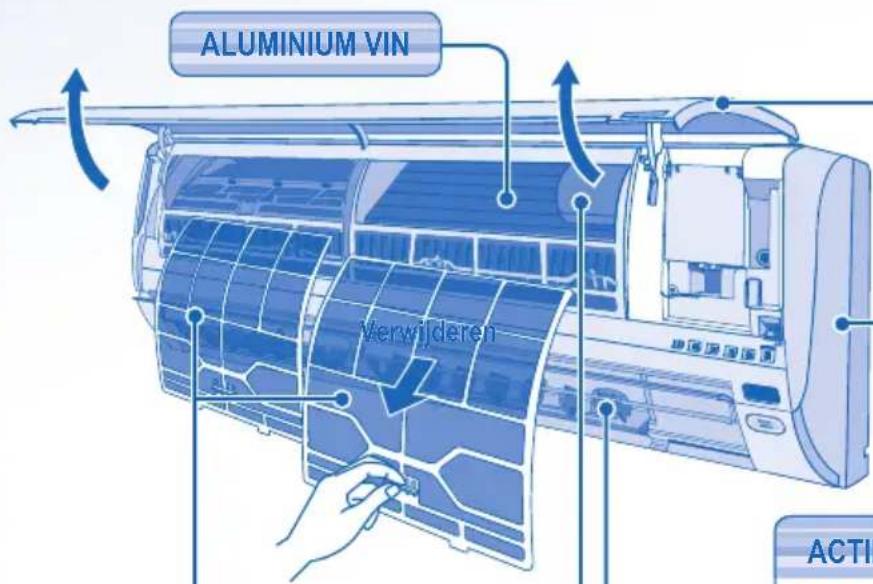

ALUMINIUM VIN Verwijderen ACTI

VOORPANEEL

Omhoog tillen en trekken om te verwijderen. Voorzichtig wassen en drogen.

BINNENEENHEID

Veeg de eenheid zachtjes af met een zachte, droge doek.

e-ion FILTERS

• Reinig het filter regelmatig.
• Was/spoel de fi Iters voorzichtig met water om schade aan het oppervlakte van de fi Iters te voorkomen.
• Droog de fi Iters goed in de schaduw, uit de buurt van vuur of direct zonlicht.
  • Vervang beschadigde filters.

ACTIEVE e-ion GENERATOR

Reinig met een droog wattenstaafje.

- U wordt aangeraden de actieve e-ion generator elke 6 maanden te reinigen.

ACTIEVE e-ion STROOM MODULE

VOOR SEIZOENSINSPECTIE, NADAT HET APPARAAT LANG NIET IN GEBRUIK WAS

• Controleer de batterijen van de afstandsbediening.
• Controleer de inlaat- en uitlaatopeningen op obstructies.
• Het is normaal dat na 15 minuten gebruikstijd het temperatuurverschil tussen de luchtinlaat- en luchtuitlaatopeningen als volgt is:
  Bij koelen: ≥ 8°C
  Bij verwarmen: ≥ 14°C

BIJ LANGDURIGE INACTIVITEIT

• Activeer de verwarmingsmodus gedurende 2\~3 uur, om de vochtigheid, die achtergebleven is in de binnendelen, volkomen te verwijderen.
• Schakel de voeding uit.
• Verwijder de batterijen uit de afstandsbediening.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT en RAADPLEEG een erkend verdeler onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.
• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.
• Er lekt water uit de binneneenheid.
• De zekering springt regelmatig uit.
• De stroomdraad wordt onnatuurlijk warm.
• De schakelaars of knoppen werken niet zoals het hoort.

De volgende symptomen geven niet een defect aan.

Symptoom	Oorzaak
Er komt damp uit de binneneenheid.	Condensatie door koelproces.
Tijdens werking klinkt er geluid van stromend water.	Stromend koelmiddel in het apparaat.
De ruimte heeft een vreemde geur.	Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.
De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch.	Zo verdrijft u de omgevingsgeuren.
De lucht stroomt zelfs nog verder nadat het bedrijf reeds gestopt is.	Extractie van de resterende warmte uit de binneneenheid (hoogstens 30 seconden).
Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.	De vertraging dient ter bescherming van de compressor van de eenheid.
Er komt water/stoom uit de buiteneenheid.	In de leidingen vindt condensatie of verdamping plaats.
Timerindicator is altijd aan.	Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd.
AAN/UIT-indicator knippert tijdens werking en de ventilator van de binneneenheid is gestopt.	De eenheid staat in de ontdooiingstand en het gesmolten ijs wordt via de buiteneenheid afgevoerd.
De binnenventilator stopt af en toe tijdens verwarmen.	Onbedoeld koelen voorkomen.
De AAN/UIT-indicator knippert voordat de eenheid wordt ingeschakeld.	Dit is een initiele stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld.
Krakend geluid tijdens bedrijf.	Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptoom	Controleer
Verwarmings-/Koelingswerking werkt niet efficient.	Stel de temperatuur correct in.Sluit alle deuren en ramen.Maak de fi lters schoon of vervang ze.Verwijder elke obstructie bij de lucht in- en uitlaatopingen.
Luidruchtig tijdens werking. • Controleer of de unit is geinstalleerd op een helling.
Afstandsbediening werkt niet.(De display is gedimd of het transmissiesignaal is zwak.)	Plaats de batterijen correct.Vervang zwakke batterijen.
Het apparaat werkt niet. • Controleer of de stroomonderbreker ontkoppeld is.
Het apparaat ontvangt geen signaal van de afstandsbediening.	Controller, of de ontvanger niet geblokkeerd wordt.Het een en ander fluorescerend licht kan eventueel de signaalzender storen. Vraag uw dichtstbijzijnde handelaar om raad.
Patrol sensor of e-ion indicator op de binnenunit fl ikkert.	PATROL e-ionDruk of tweemaal op Als de patrolsensor of e-ion indicator nog steeds fl ikkert neem dan contact op met uw dichtstbijzijnde dealer.

De unit stopt en de timer indicator fl ikkert.

1 Houd de knop 5 seconden ingedrukt. 2 Druk op de knop om de controle te stoppen. 3 SET ON 1 2 3 OFF CANCEL SET CHECK CLOCK RESET AC RC

- Schakel het apparaat uit en geef de foutcode door aan de dichtstbijzijnde dealer.

OPMERKING :

- Het apparaat kan mogelijk beperkt worden gebruikt (bij 4 pieptonen), afhankelijk van de fout.

PRECAUÇÕES DE SEGURANÇA PRECAUÇÕES D

DEFINIÇÃO
